Рис. 170

Ответ



Задание 589.

Зачем шланги к насосам, служащим для откачивания воздуха из баллонов, делают из толстостенной резиновой трубки (иногда усиленной стальной спиралью)?

Ответ



Задание 590.

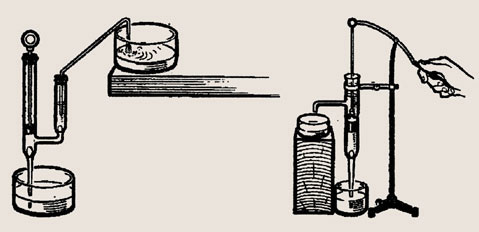

Объясните, как работают насосы, схемы которых изображены на рисунке 171.

Рис. 171

Ответ



Задание 591.

Объясните, как работает насос, схема которого изображена на рисунке 172.

Рис. 172

Ответ



Задание 592.

По схеме рисунка 173 объясните действие пожарного насоса. Какое назначение имеет воздушная камера A?

Рис. 173

Ответ



Задание 593.

Объясните, как работает насос, схема которого изображена на рисунке 174.

Рис. 174

Ответ



Задание 594.

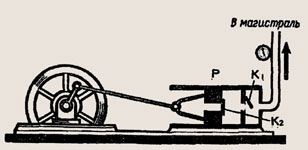

На рисунке 175 дана схема устройства компрессора — машины для нагнетания воздуха: Р — поршень, К1и К2 — клапаны. Внимательно рассмотрев рисунок, ответьте, в какую сторону движется поршень. Каково будет положение клапанов, если поршень станет двигаться в обратную сторону? Как называется прибор, присоединенный к трубе, по которой сжатый воздух поступает в магистраль?

Рис. 175

Ответ



Задание 595.

Объясните, как работает нагнетательный насос садового опрыскивателя (рис. 176). Одним из клапанов в насосе является кожаная манжетка — поршень.

Рис. 176

Ответ



Задание 596.

Кран трубки, соединяющий сосуд с манометром, открыли (рис. 177). Больше или меньше атмосферного давление воздуха в сосуде А?

Рис. 177

Ответ



Задание 597.

Будет ли изменяться уровень ртути в манометре (см. задачу 596) с изменением атмосферного давления?

Ответ



Задание 598.

Как будут изменяться уровни ртути в манометре (см. рис. 177), если сосуд А нагревать; охлаждать?

Ответ



Задание 599.

Трубка левого манометра заполнена водой, правого — ртутью (рис. 178). Какой из этих манометров чувствительнее?

Рис. 178

Ответ



Задание 600.

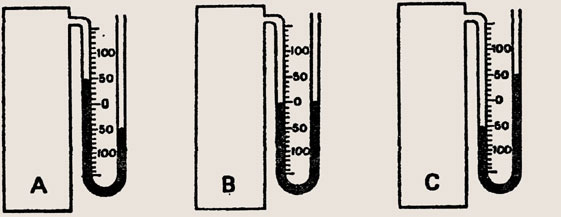

Открытые жидкостные манометры соединены с сосудами (рис. 179). В каком из сосудов давление газа равно атмосферному давлению; больше атмосферного; меньше атмосферного давления?

Рис. 179

Ответ



Задание 601.

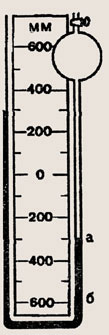

Чему равно давление на ртуть на уровнях а и б (рис. 180), если атмосферное давление — нормальное?

Рис. 180

Ответ



Задание 602.

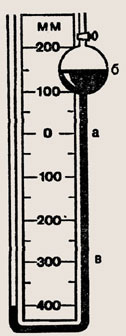

Чему равно давление на ртуть на уровнях а, б, в (рис. 181), если атмосферное давление нормальное?

Рис. 181

Ответ



Задание 603.

Чему равна цена деления шкалы манометра (рис. 182)? Какое давление показывает манометр?

Ответ



Задание 604.

Каким будет показание манометра, изображенного на рисунке 182, если его соединить с баллоном, давление газа в котором равно атмосферному?

Рис. 182

Ответ
