Математическая теория захватывания

Введение и краткое резюме

Настоящая работа посвящена исследованию движений автоколебаний системы с одной степенью свободы под действием внешней периодической силы. Такие движения представляют интерес для радиотелеграфии (например, к исследованию таких движений сводится теория регенеративного приемника). Особенно замечательно здесь явления так называемого "захватывания". Это явление заключается в том, что, когда период внешней силы достаточно близок к периоду автоколебаний системы, биения пропадают; внешняя сила как бы "захватывает" автоколебания. Колебания системы начинают совершаться с периодом внешнего сигнала, хотя их амплитуда весьма сильно зависит от амплитуды "исчезнувших" автоколебаний. Интервал захватывания зависит от интенсивности сигнала и от автоколебательной системы.

Теоретически этот вопрос уже разбирался, однако методами математически недостаточно строгими; кроме того, бралась характеристика весьма частного вида - кубическая парабола. Поэтому мы будем рассматривать случай произвольной характеристики при колебаниях близких к синусоидальных.

В этой работе мы рассмотрим периодические решения с периодом, равным периоду внешней силы, и их устойчивость при малых отклонениях. Мы оставим в стороне другие стационарные движения, возможные в исследуемой системы, например периодические решения с периодом, кратным периоду внешней силе, или квазипериодические решения. Мы оставим в стороне важный вопрос об устойчивости при больших отклонениях

Для отыскания периодических решений воспользуемся методом Пуанкаре, которые позволяют быстро решить задачу для случая колебаний, достаточно близких к синусоидальным. С этой целью введем в наше уравнение параметр  таким образом, чтобы при  = 0 уравнение превращалось в линейное и колебания делались синусоидальными. Этот параметр , который мы предполагать достаточно малым, может иметь различный смысл в зависимости от выбора системы.

Для решения вопроса об устойчивости найденного решения при малых отклонениях воспользуемся методами Ляпунова, требуя, чтобы искомые решения обладали "устойчивостью по Ляпунову".

В настоящей работе мы не будем вычислять радиусы сходимости тех рядов, с которыми нам придется иметь дело; грубая оценка может быть сделана по Пуанкаре.

В § 1 и 2 рассматривается область достаточно сильной расстройки; § 3 и 4 посвящены рассмотрению области резонанса; в § 5 показывается, как общие формулы для амплитуд и для устойчивости, полученные в § 1- 4, могут быть применены в конкретных случаях, причем в качестве примера рассматривается случай Ван дер Поля. Результаты применения общих формул совпадают с теми, которые получил нестрогим путем Ван дер Поль.

§ 1 Отыскание периодического решения в случае достаточно сильной расстройки.

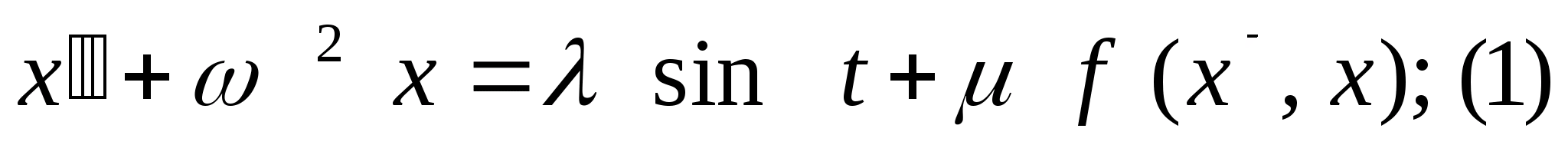

Уравнение, которое нас будет интересовать:

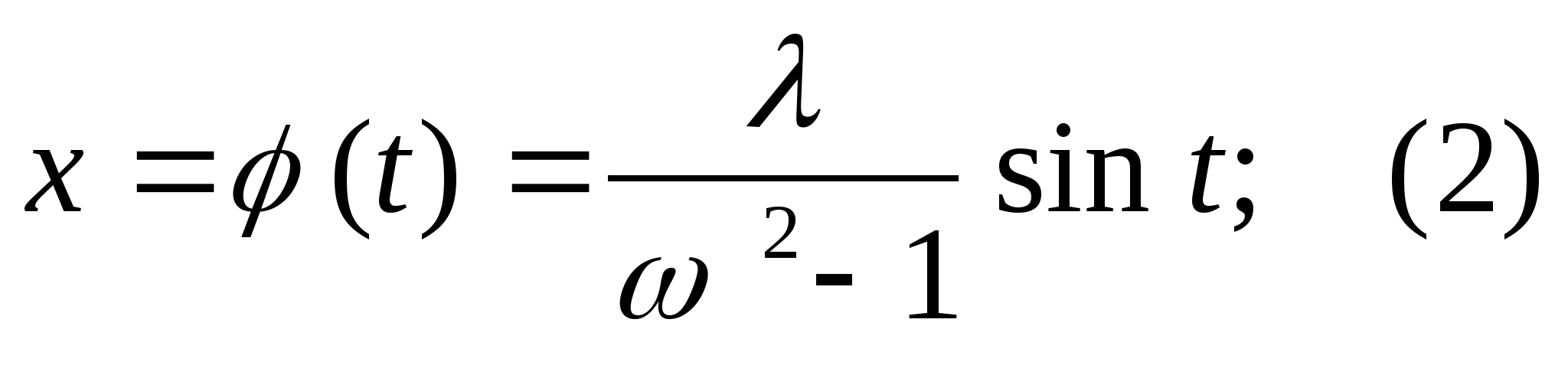

При  = 0 это уравнение имеет единственное периодическое решение

Рассмотрим случай, когда  бесконечно мало. Согласно Пуанкаре мы будем искать решение (1) в следующем виде:

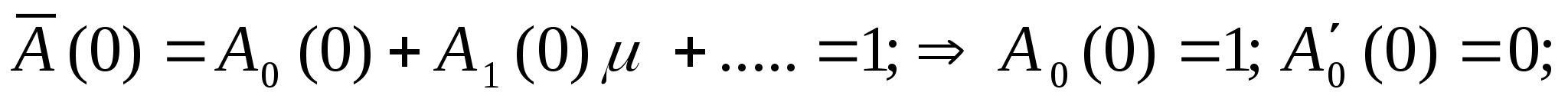

Начальные условия выберем так:

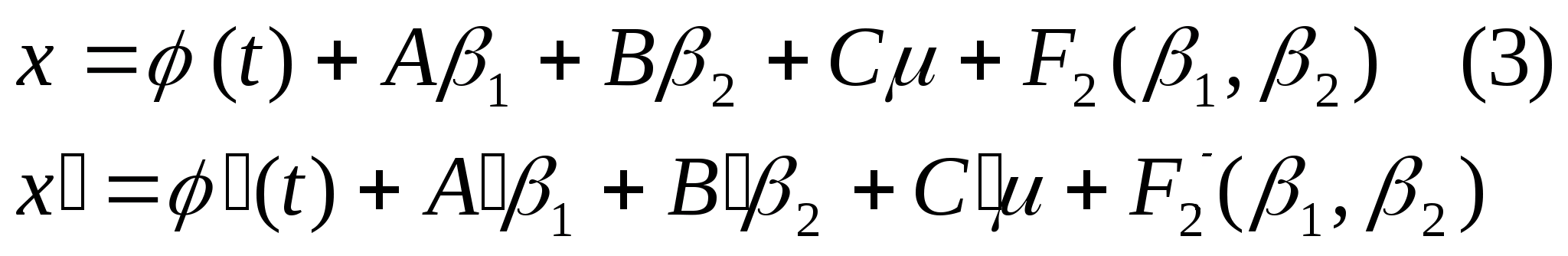

F>2> - степенной ряд по >1> >2>,  начинающийся с членов второго порядка. Подставим (3) в (1):

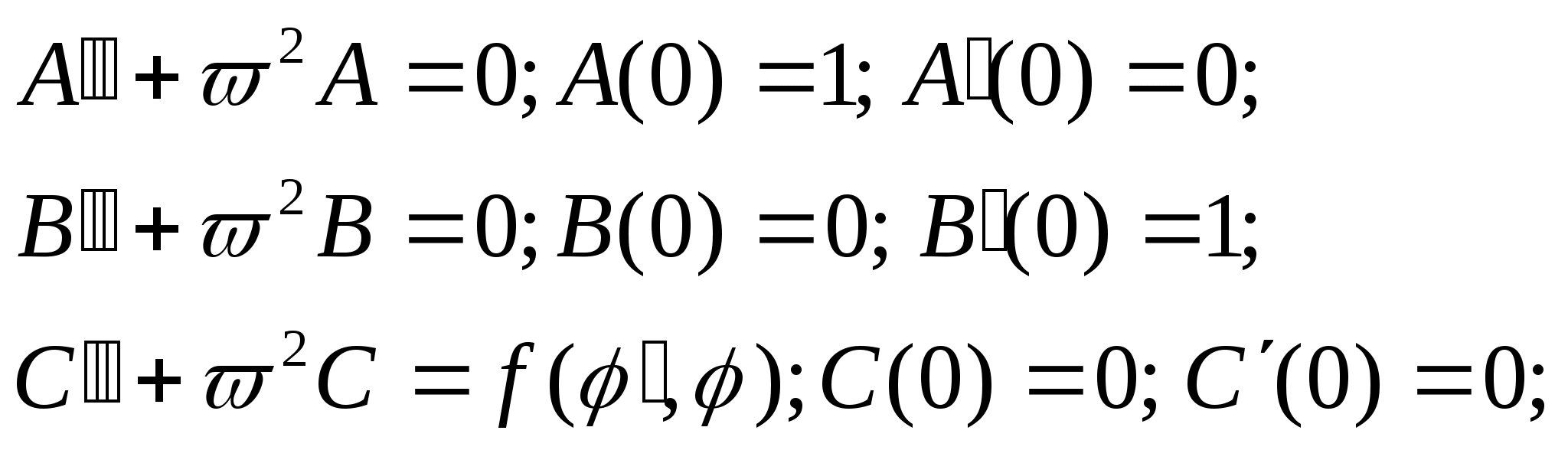

Сравнивая коэффициенты при > > >1> >2>,  получим уравнение для А, В, С. Начальные условия можно получить для них, подставив (4) в (3).

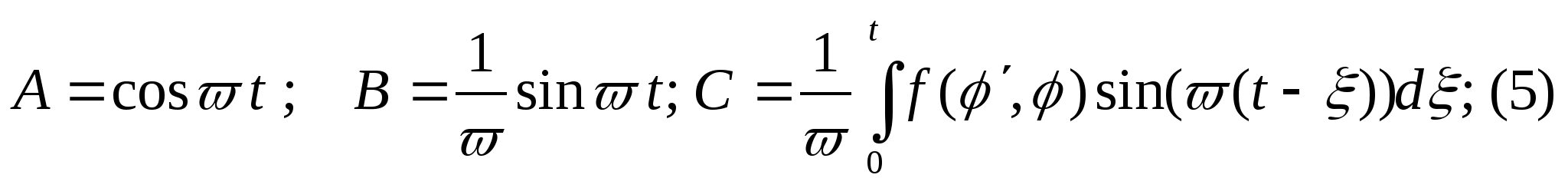

Решая задачи Коши, получим:

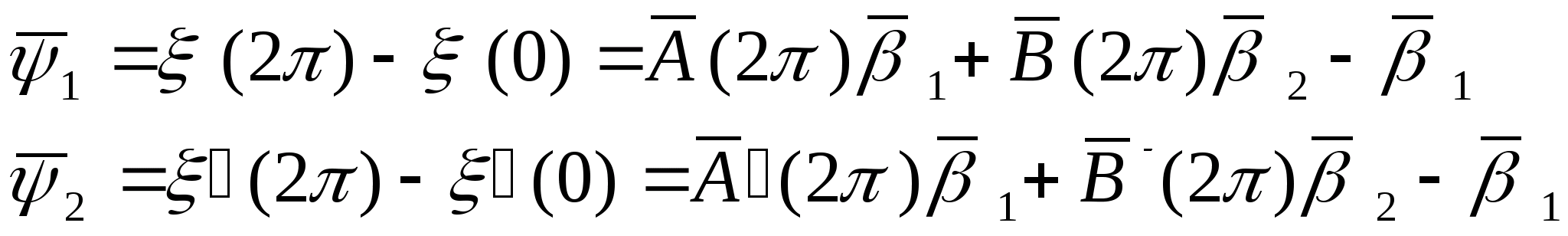

Для того, чтобы (3) представляли периодические решения необходимо и достаточно, чтобы

Введем обозначения ; для остальных функций аналогично.

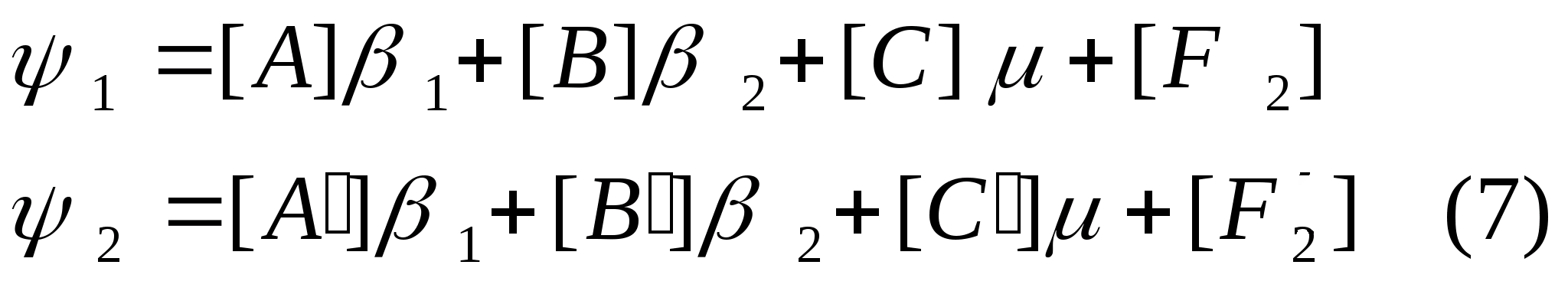

Тогда (6) запишется в виде:

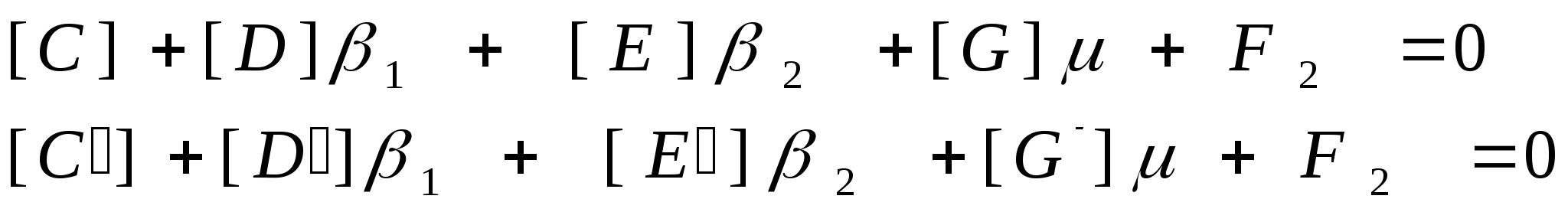

Если в этой системе можно >1> >2 > представить в виде функции  так, чтобы >1> >2>,  исчезли из системы (7) , то (3) - периодическое решение уравнения (1). Иначе Х- не периодично. Достаточным условием существования периодического решения при малых  служит неравенство 0 Якобиана.

В нашем случае:

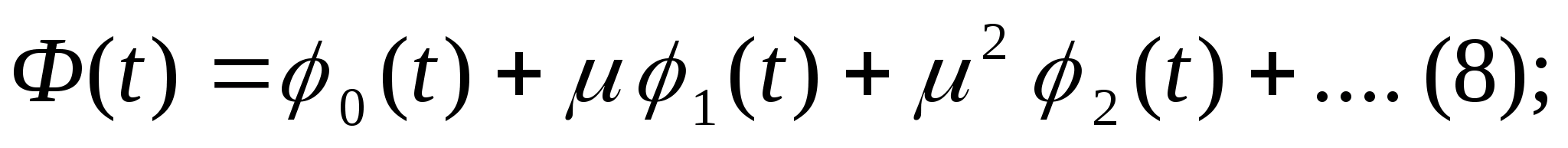

Т.е. мы всегда имеем периодические решения при малых  и любых f. Искомое периодическое решение может быть найдено в виде.

§ 2 Исследование устойчивости периодического решения

Составим уравнения первого приближения, порождаемое решением (8). Сделаем замену: x = Ф(t) +  ; в уравнении (1) при этом отбросим члены , содержащие квадраты и высшие степени  и '.

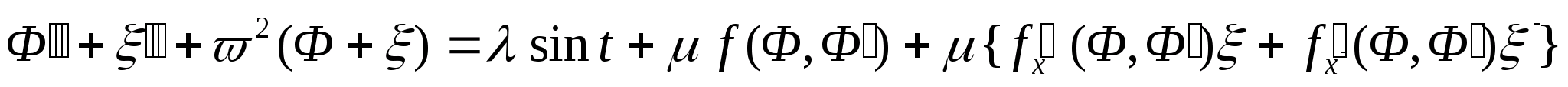

Воспользуемся тем фактом, что Ф (t) - решение уравнения. Получим уравнение первого приближения:

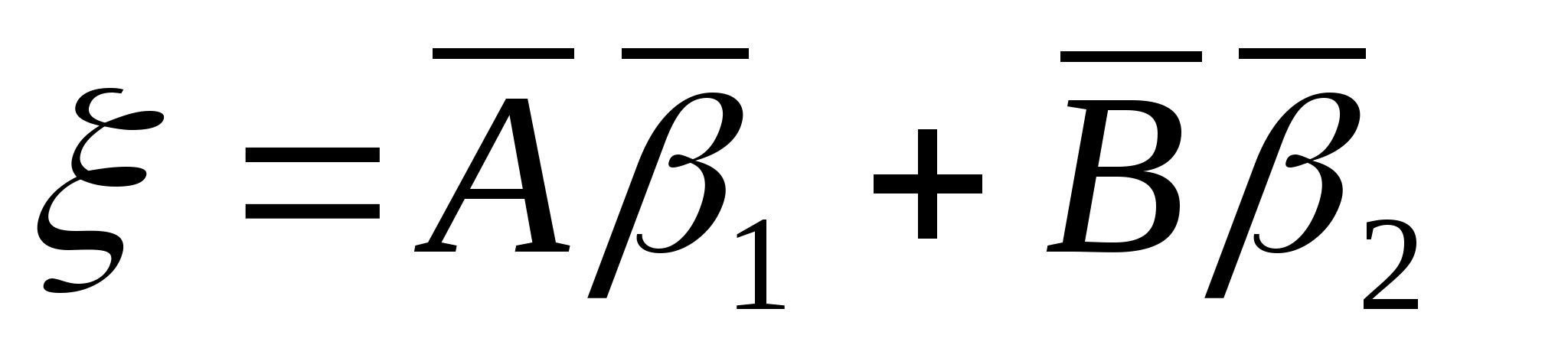

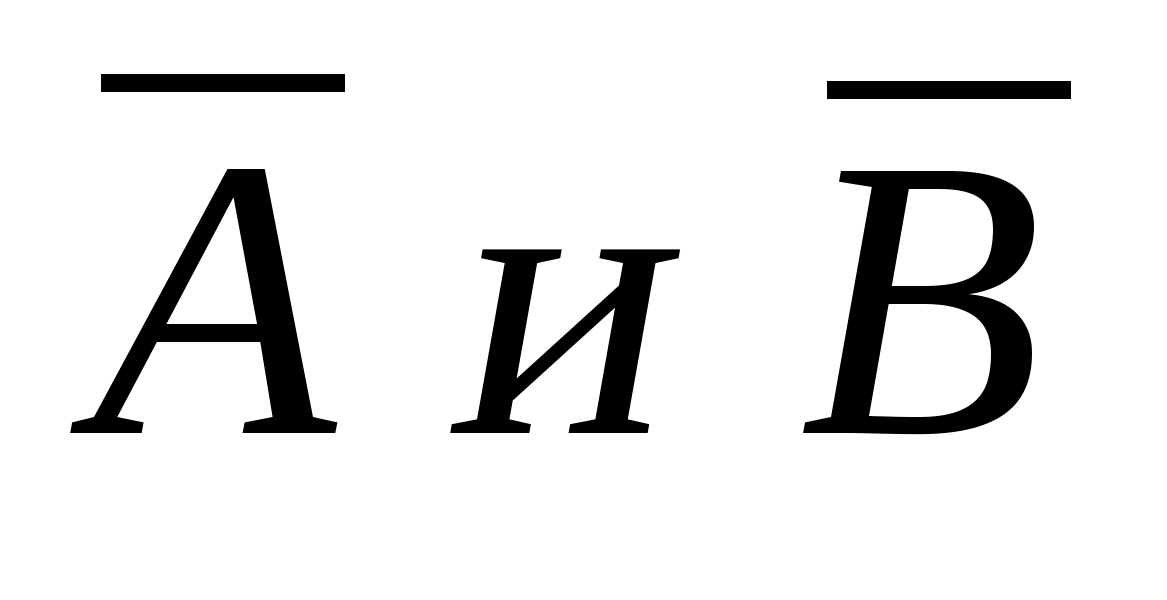

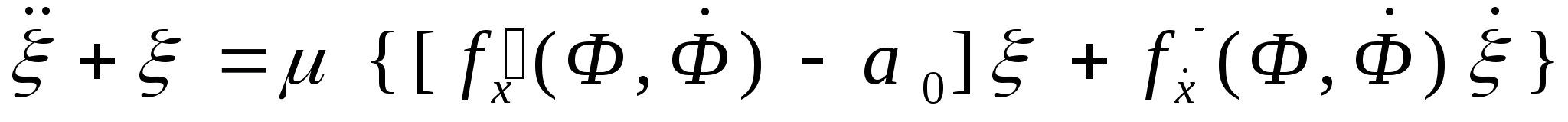

Это линейное дифференциальное уравнение с периодическими коэффициентами. Его решение мы будем искать в виде функции времени Удовлетворяют тому же уравнению, что и , то есть (10). Начальные условия для них определены следующим образом.

; аналогичным образом можно показать, что (11).

Представим правую часть уравнения в виде степенного ряда по .

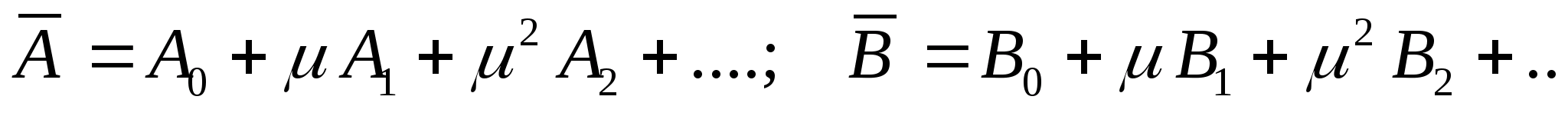

будем искать в виде: (12).

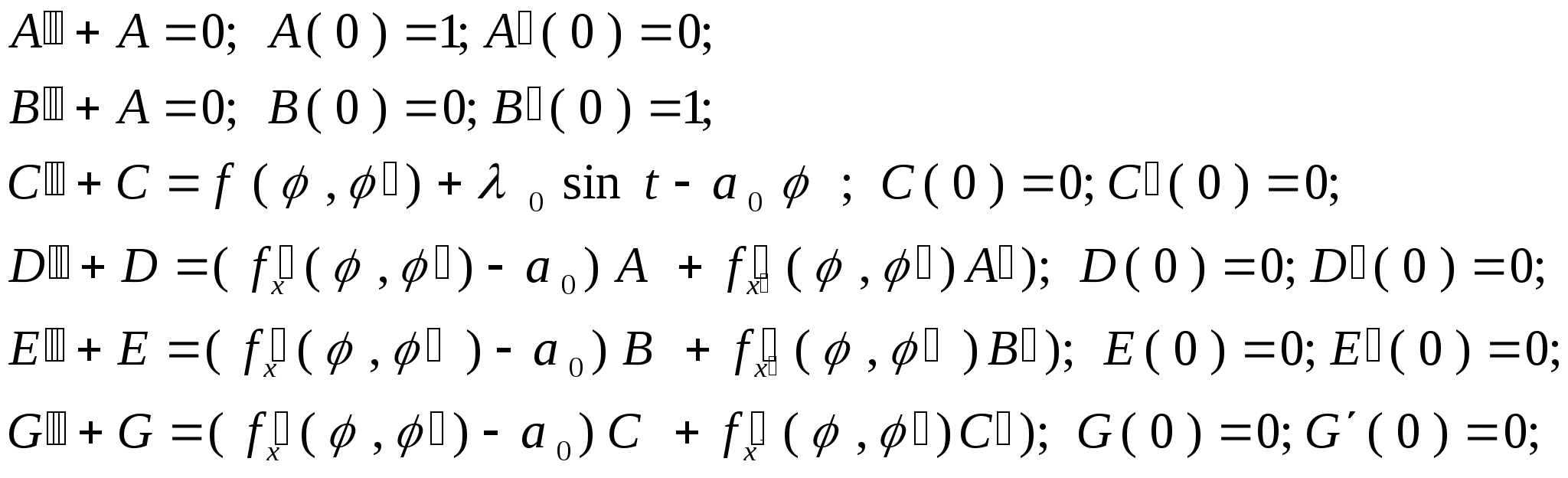

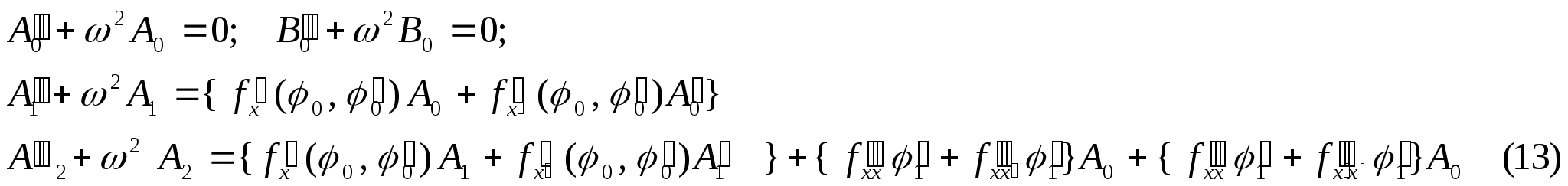

Подставим (12) в (10) и сравнивая коэффициенты при соответствующих степенях , получим:

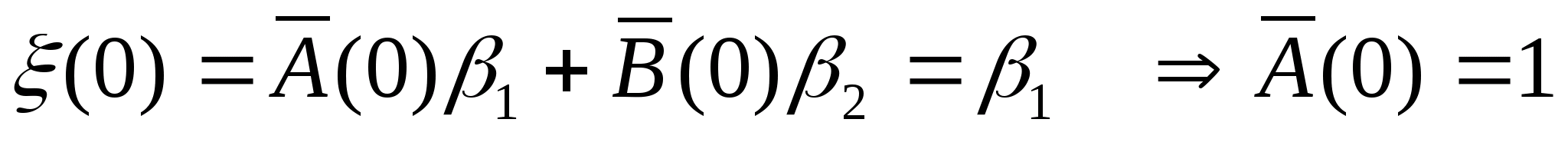

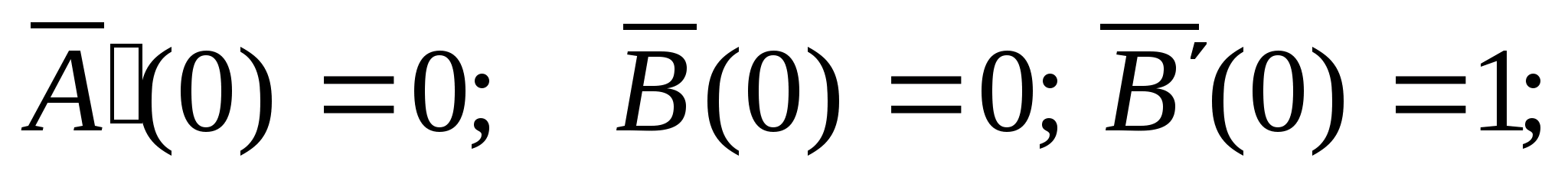

Начальные условия для А> , В>, …. Следует выбрать так, чтобы выполнялись условия (11). Действительно подставляя (11) в (12) и сравнивая коэффициенты при соответствующих степенях , получим

Для В'> и В> аналогично. Для остальных же как видно из уравнений условия будут нулевые. Итак:

(14)

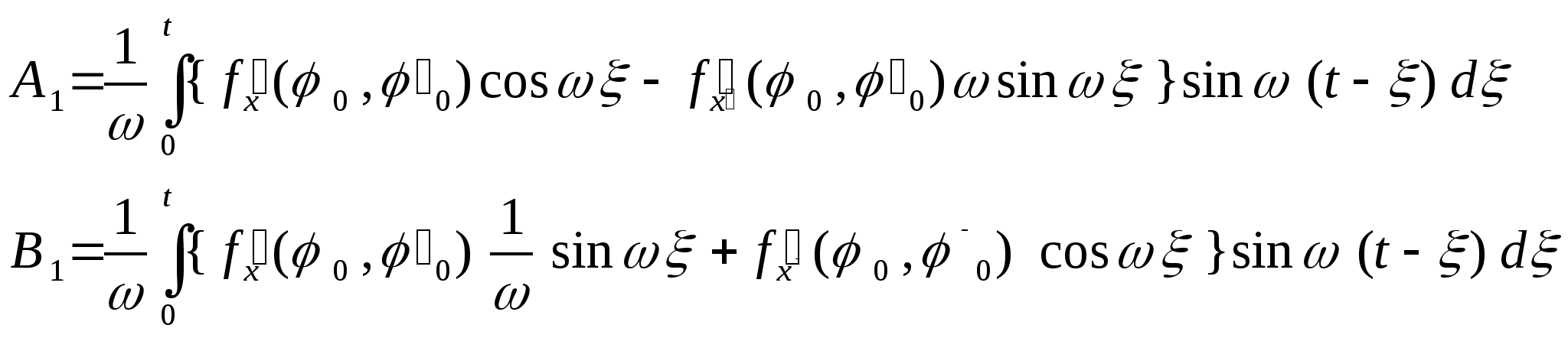

Решение (13) можно найти при помощи квадратур:

(15)

Если вспомнить общую теорию линейных диффуров с периодическими коэффициентами, то общее решение (10) имеет вид:

S>1>, S>2> - периодические функции с тем же периодом, что и Ф (t). >1>, >2> - характеристические показатели.

Если все , т.е. колебания затухают, то в этом случае выполняется теорема, доказанная Ляпуновым, относительно того, что периодическое решение уравнения первого приближения вполне устойчиво. Согласно Пуанкаре характеристические показатели можно определить из следующего уравнения:

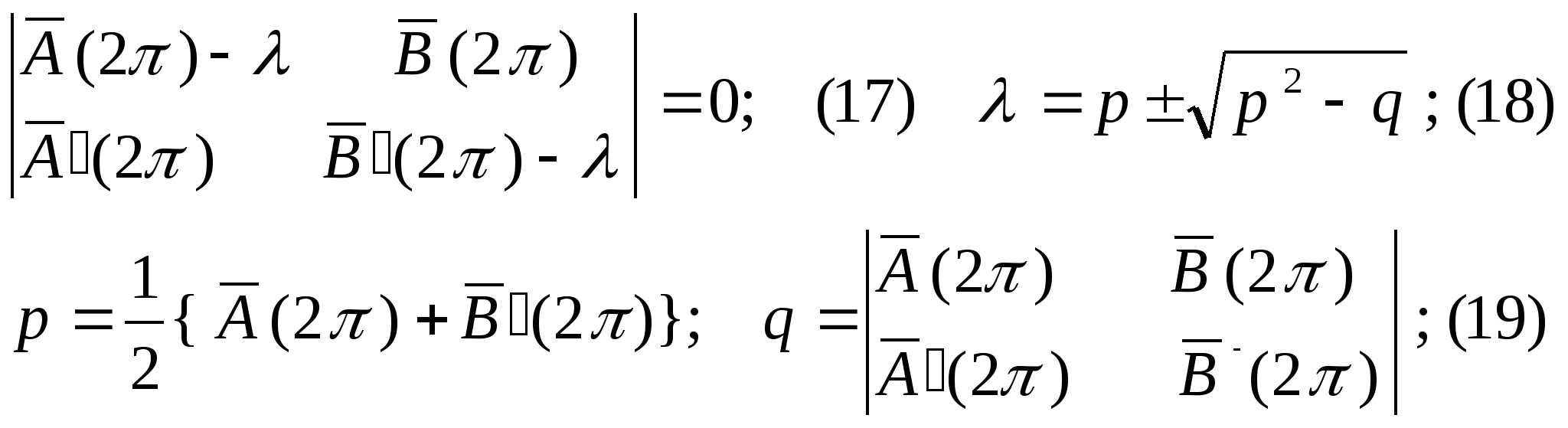

=0 (16) Полагаем ;

Тогда определитель будет:

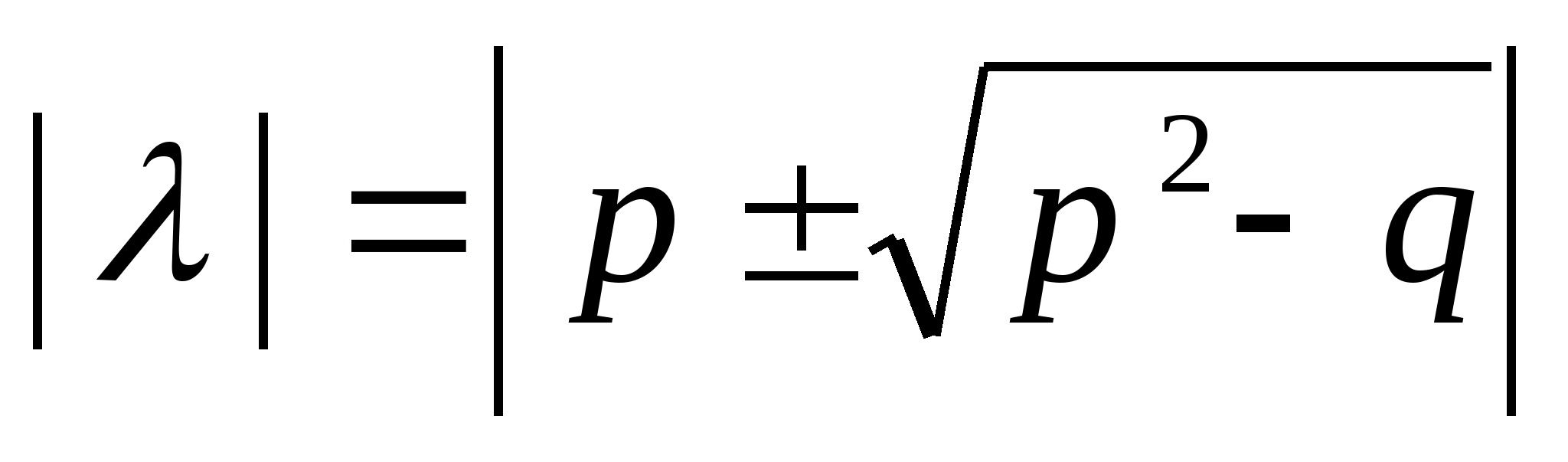

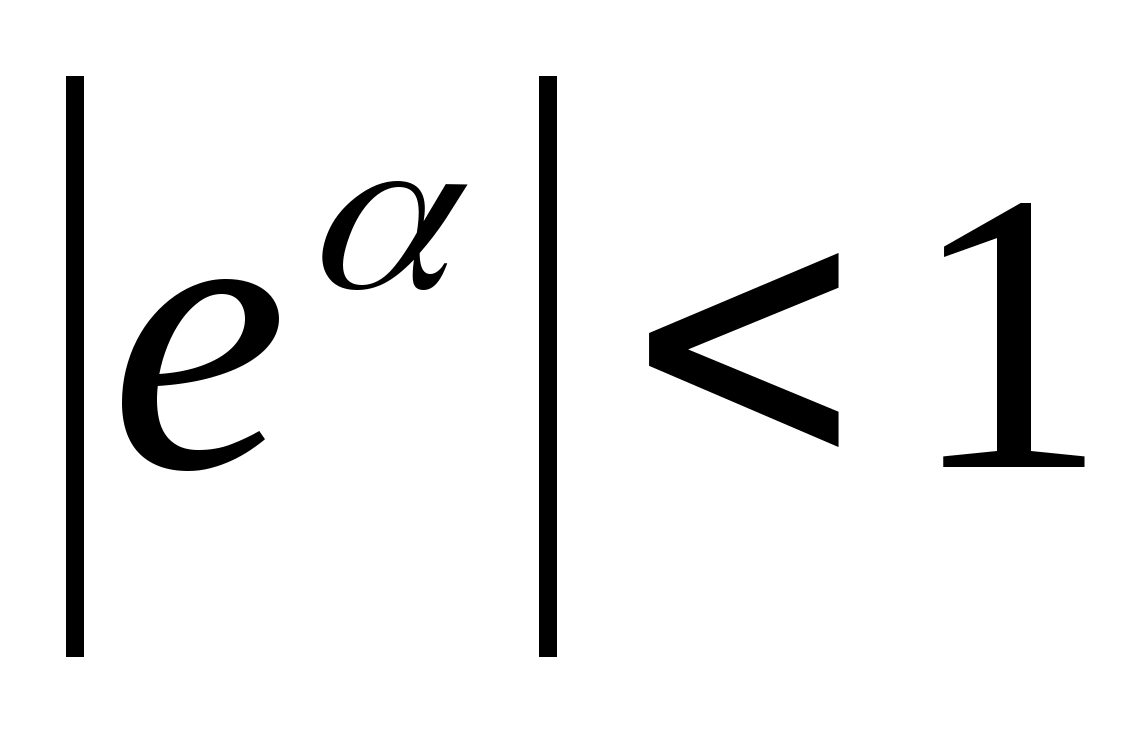

Вопрос об устойчивости, как сказано выше, решается знаком R>e> (), или что все равно   . Если   < 1 имеет место устойчивость   = 1 этот случай для нашей задачи не представляет интереса.  > 1 имеет место неустойчивость.

При рассмотрении (18) имеют место 2 случая q > р2; q < р2; В первом случае -комплексные; 2 =q; (20) если q<1; устойчивость q>1 - неустойчивость.

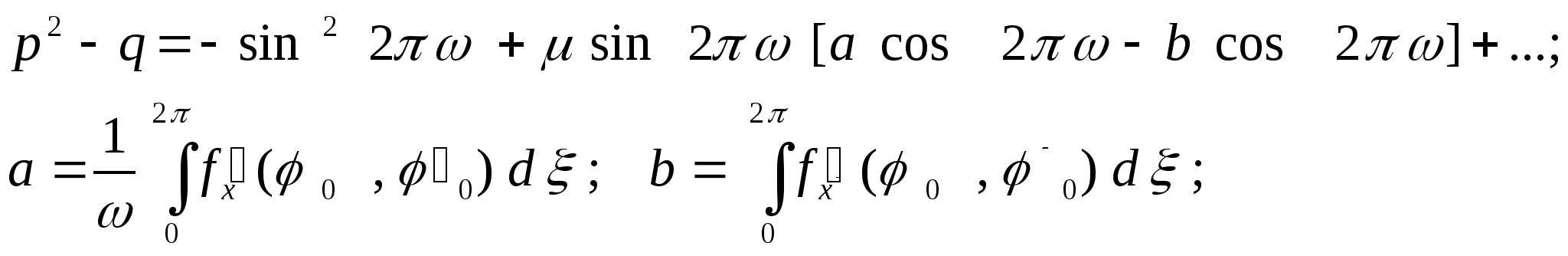

Случай второй -  - действительные: ; (21) устойчивость соответствует p и q нетрудно получить в виде рядов по степени  из формул (19) (12).

(22)

Если принять во внимание (15)

(22a)

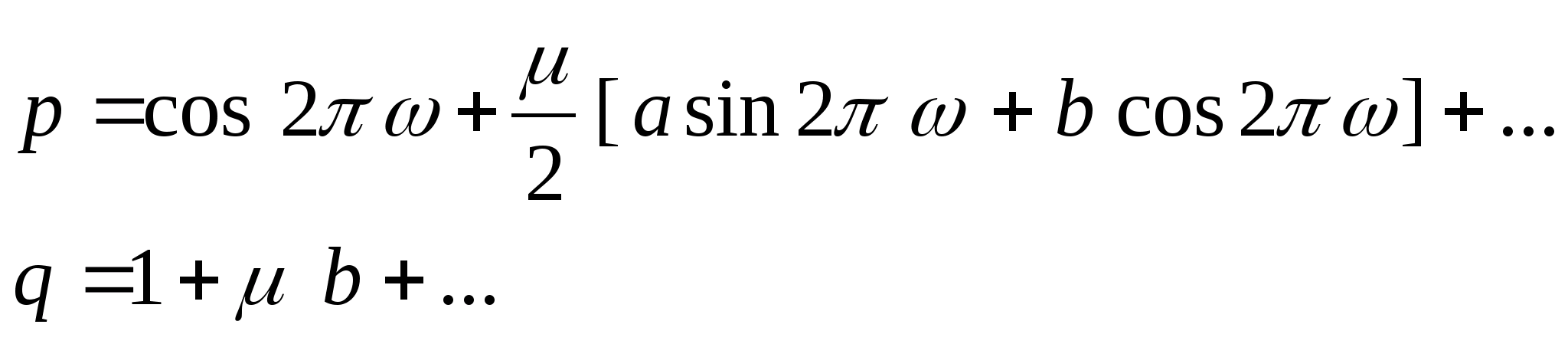

(23)

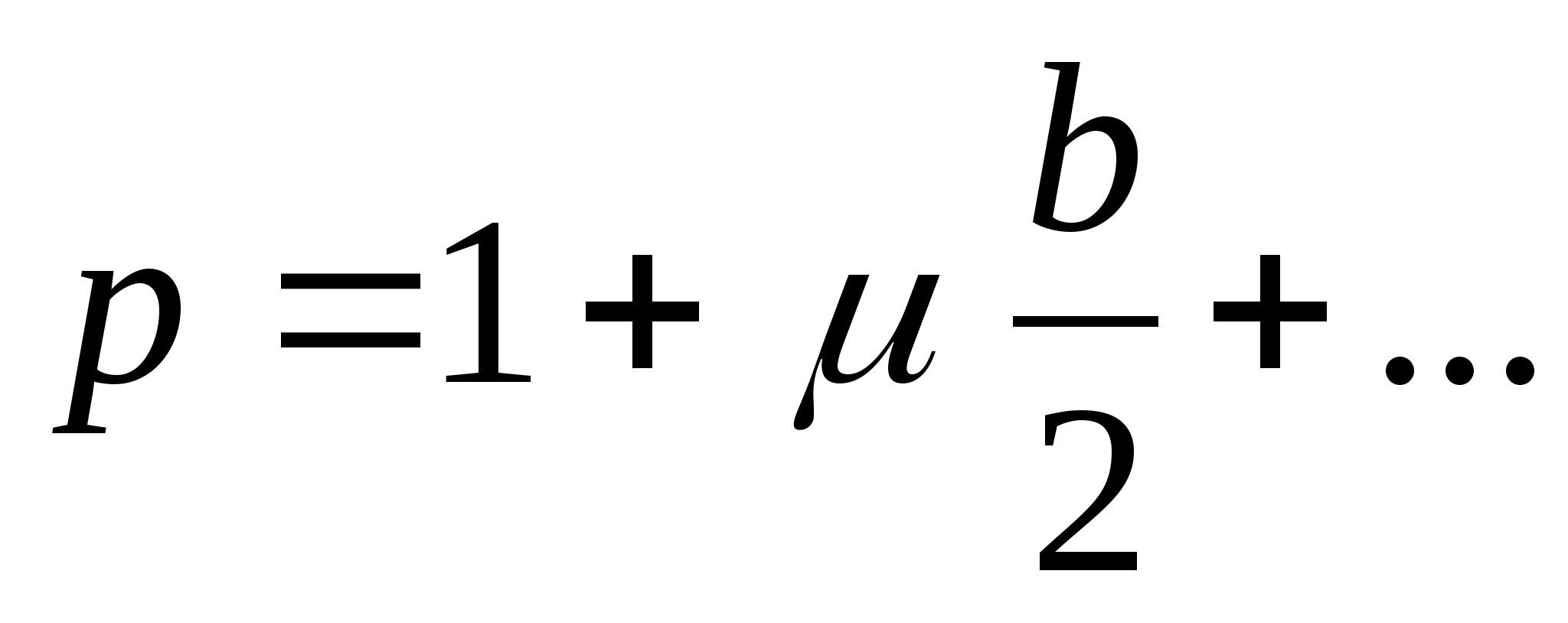

Мы видим, что при достаточно малом  и n; n  Z вопрос об устойчивости решается величиной q и следовательно знаком b, если b < 0- имеет место устойчивость, b > 0 - неустойчивость.

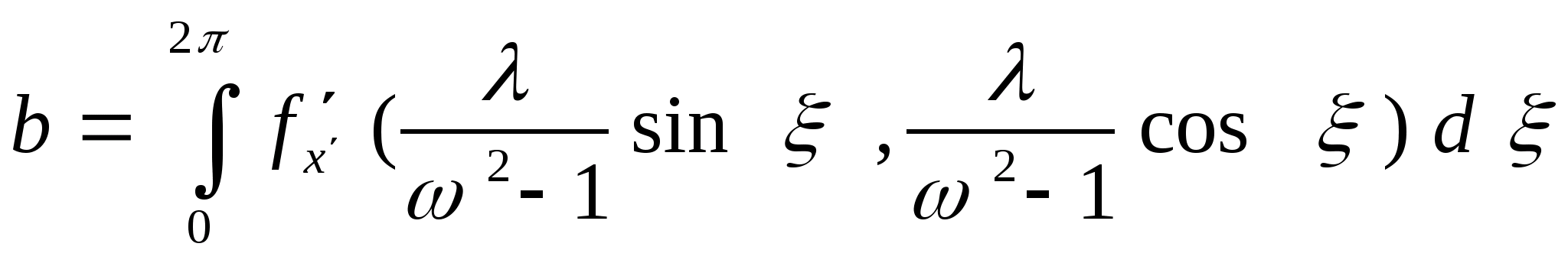

В нашем случае b имеет вид:

(23a)

§ 3 Отыскание периодического решения в области резонанса.

Тогда >; 2 = 1+ a> , (24) (a>,  - расстройка , реальный физический резонанс наступает при a>  0).

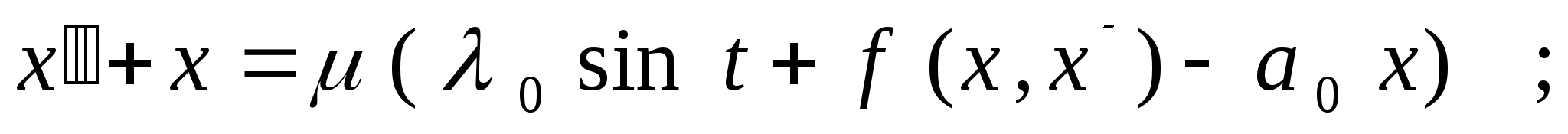

Тогда исследуемое уравнение имеет вид :

(25)

При  = 0 периодическое решение будет иметь вид : (26)

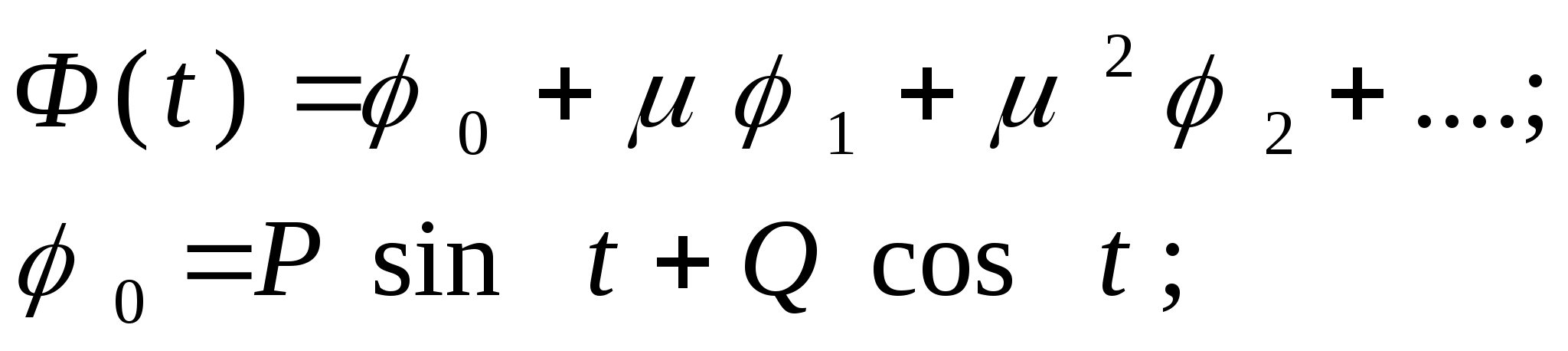

Следуя Пуанкаре, мы можем предположить периодическое решение в виде:

(27);

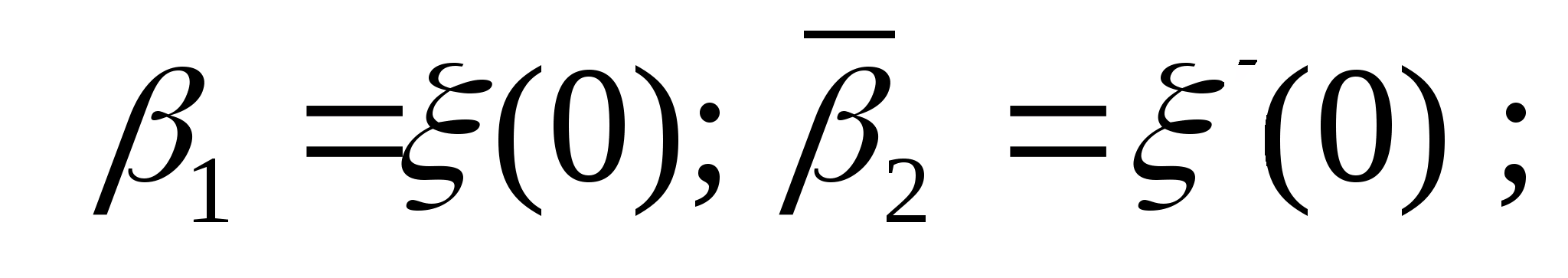

Начальные условия возьмем как и раньше:

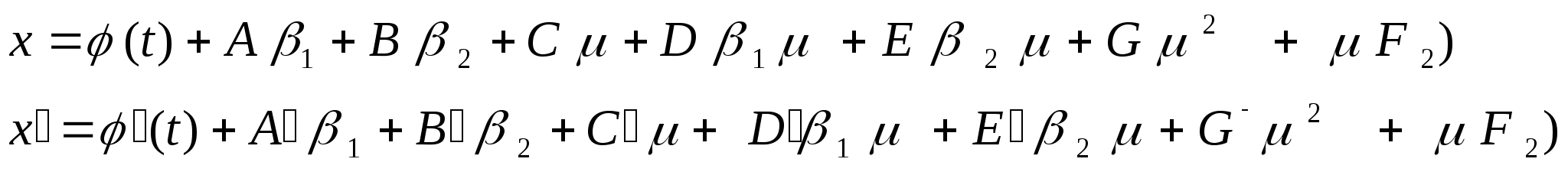

Аналогично тому, как мы это делали в предыдущих параграфах. Подставляем (27) в (25) и, сравнивая коэффициенты при >1> >2>,  и других интересующих нас величинах, получим уравнение, которым удовлетворяет A, B, C, D, E, F. Начальные условия для этих уравнений определим, если подставим (28) в (27).

(29)

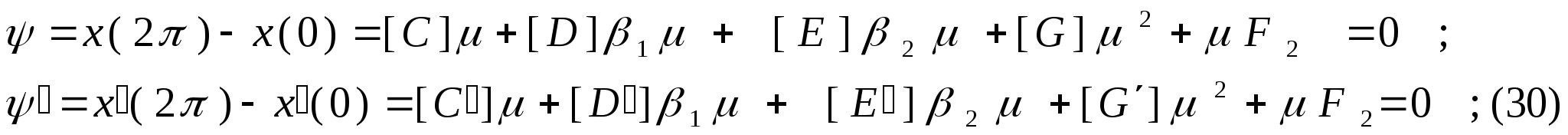

Запишем условия периодичности для (27):

Делим на :

( 30a )

Необходимым условием существования периодического решения является:

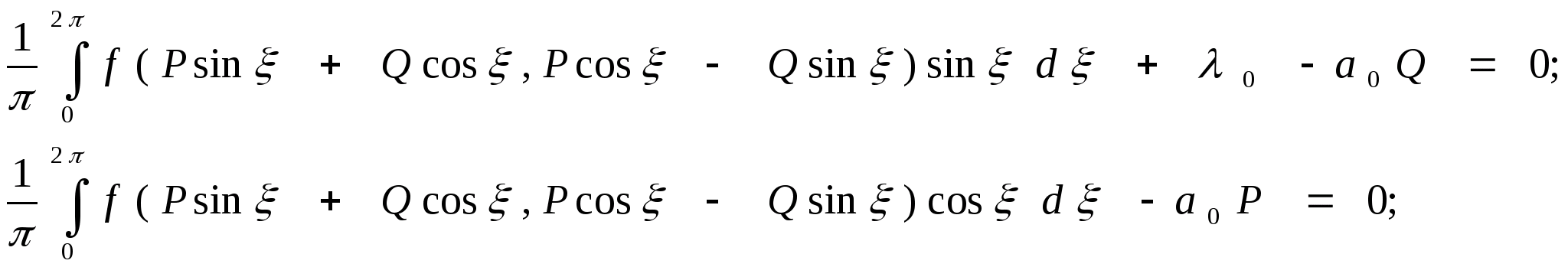

Эти уравнения определяют P и Q решения (26), в близости к которому устанавливается периодическое решение. Они могут быть записаны в раскрытой форме :

(31)

Для существования искомого периодического решения достаточно неравенство 0 детерминанта: (см. § 1).

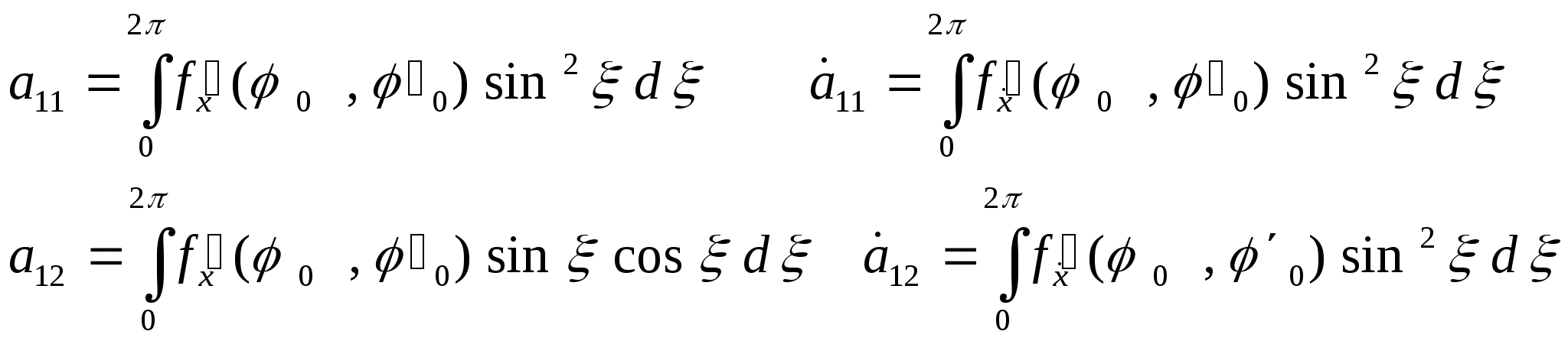

D, Е и их производные найдутся из (29) при помощи формул аналогичных (15). Заметим, что (30) мы можем определить >1,> >2>, в виде рядов по степеням . Таким образом, мы можем (27) как и в § 1 представить в виде ряда.

(33)

P,Q-определяются формулами (31) (32).

§ 4 Исследование устойчивости периодических решений в области резонанса

Аналогично тому, как мы это делали в § 2, составим уравнение первого приближения, порожденное решением (33).

Решение опять будем искать в виде . Однако нет необходимости проделывать все выкладки заново. Воспользуемся результатами § 2, приняв:

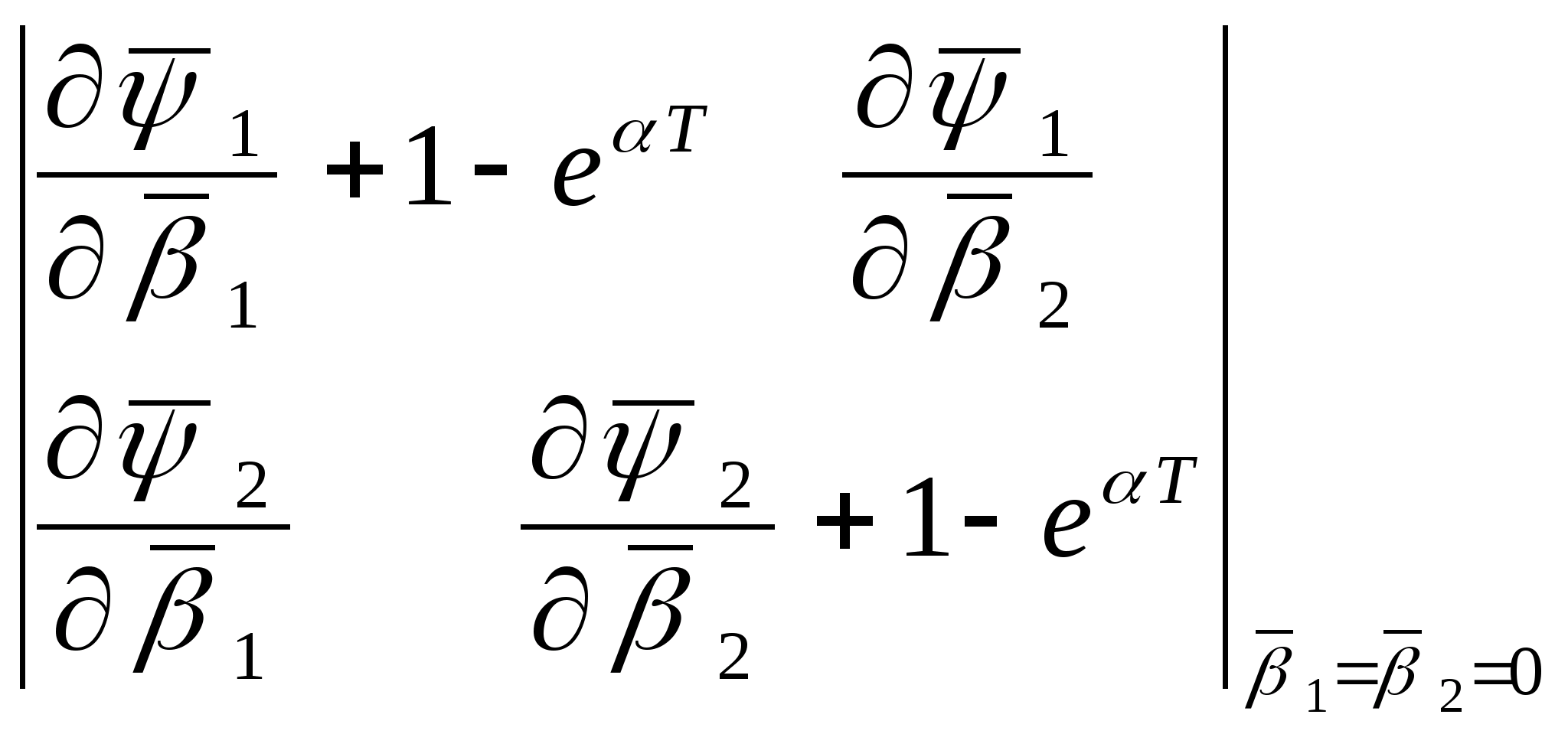

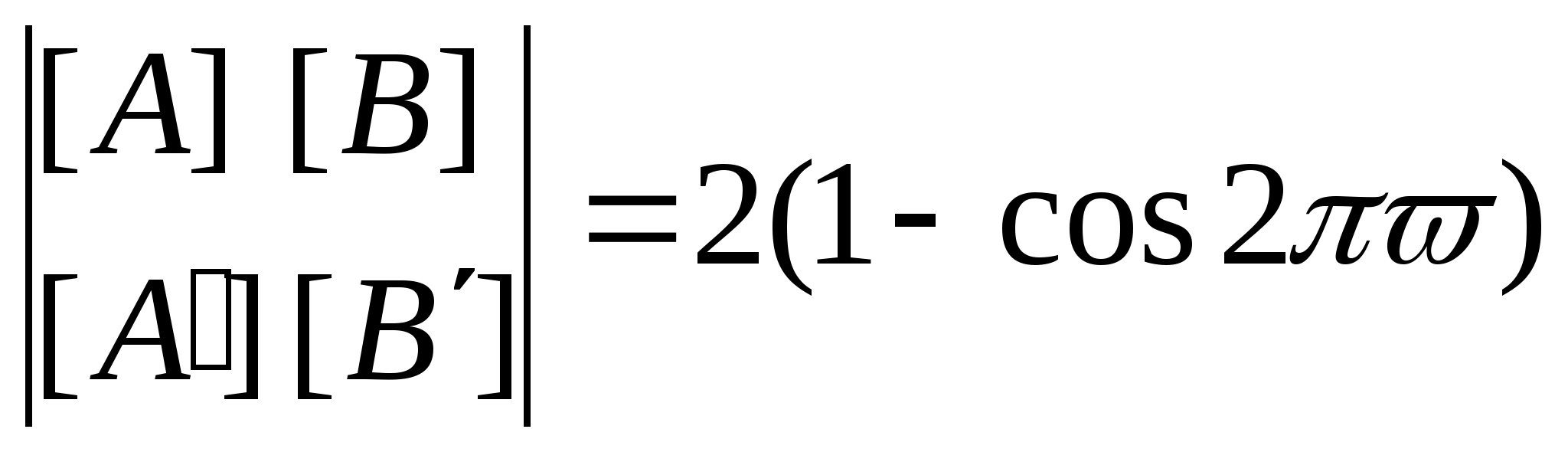

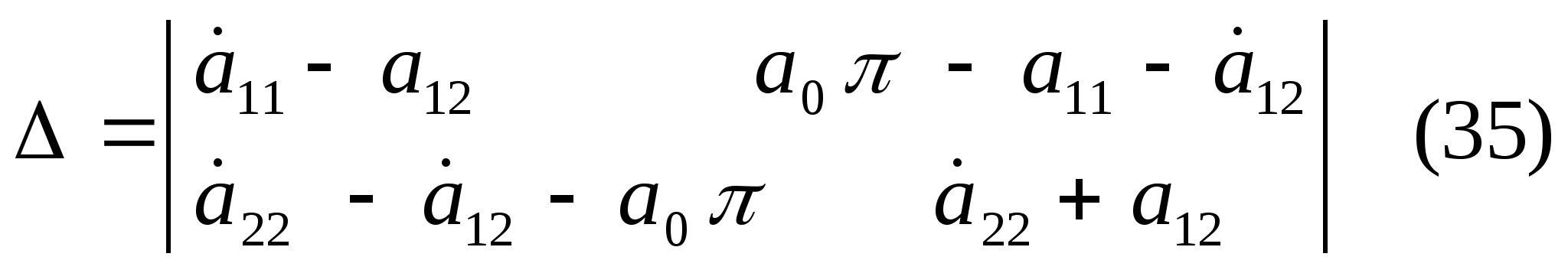

Из формул (22) (34) , тогда  - тот же Якобиан, что и (32). Распишем его:

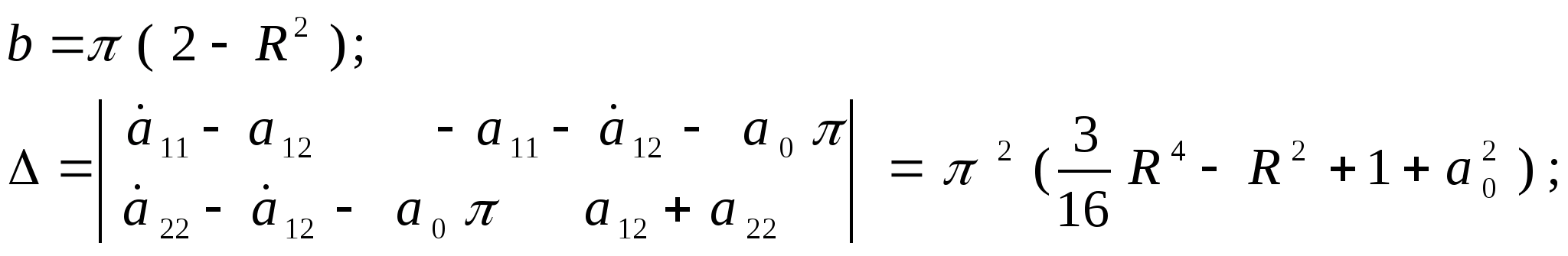

(36)

;

Тогда, зная функцию f, мы можем вычислить  в виде функции P, Q и a>.

Заметим, что равенство (23 а) в нашем случае имеет вид:

; (37)

Опираясь на результаты исследования, полученных в § 2, нужно рассмотреть при исследовании устойчивости два случая: (при достаточно малых )

1) p2 - q < 0

2) p2 - q > 0

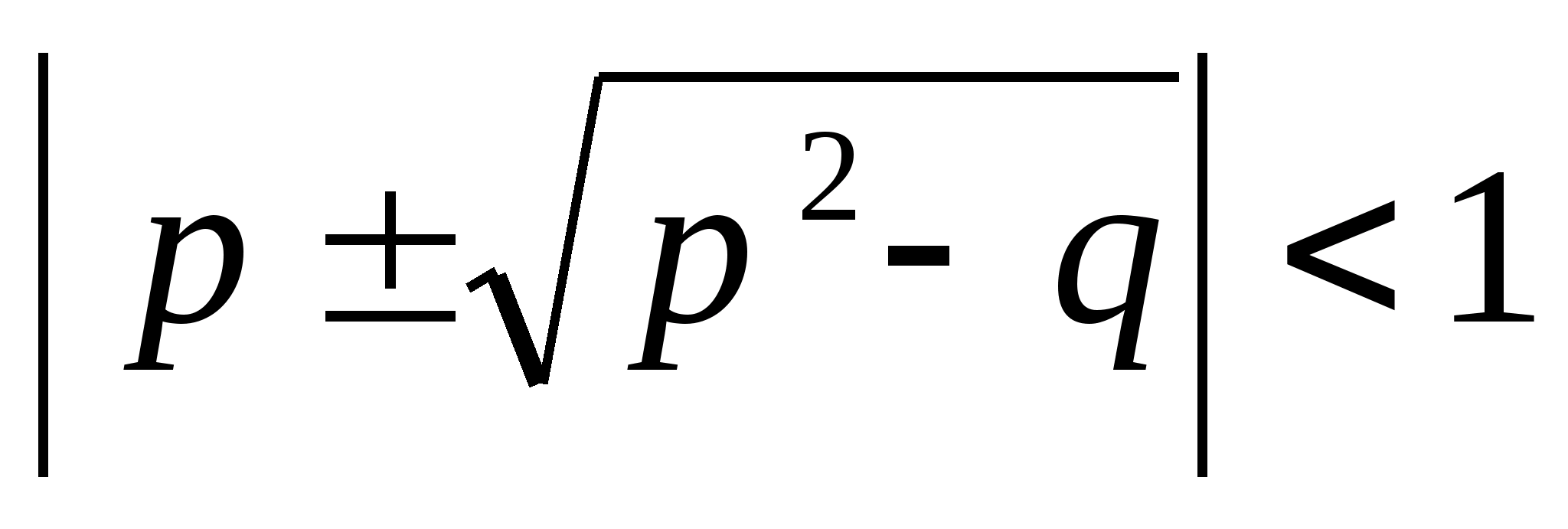

В первом случае устойчивость характеризуется условием q < 1 или, что то же самое b < 0.

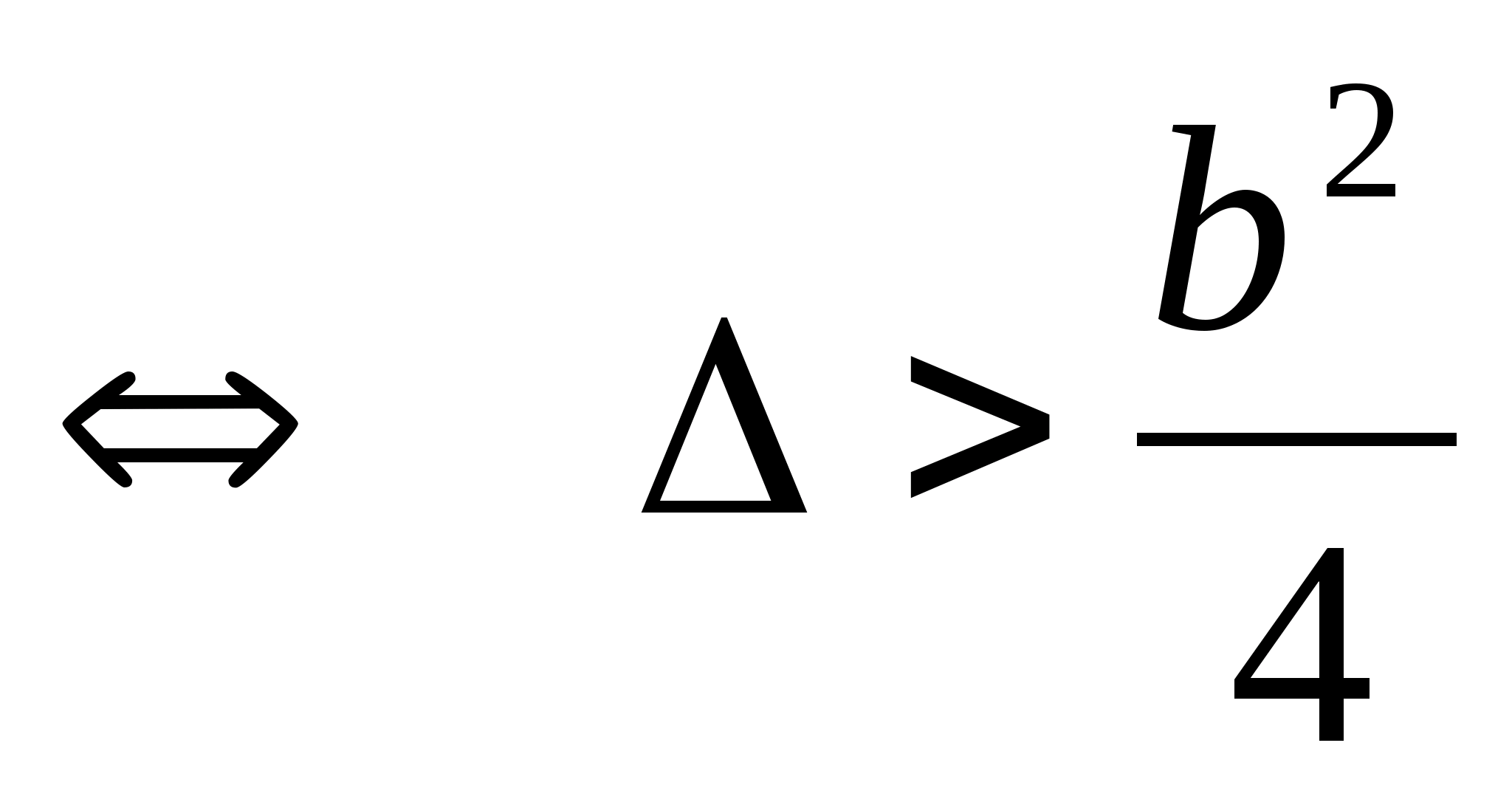

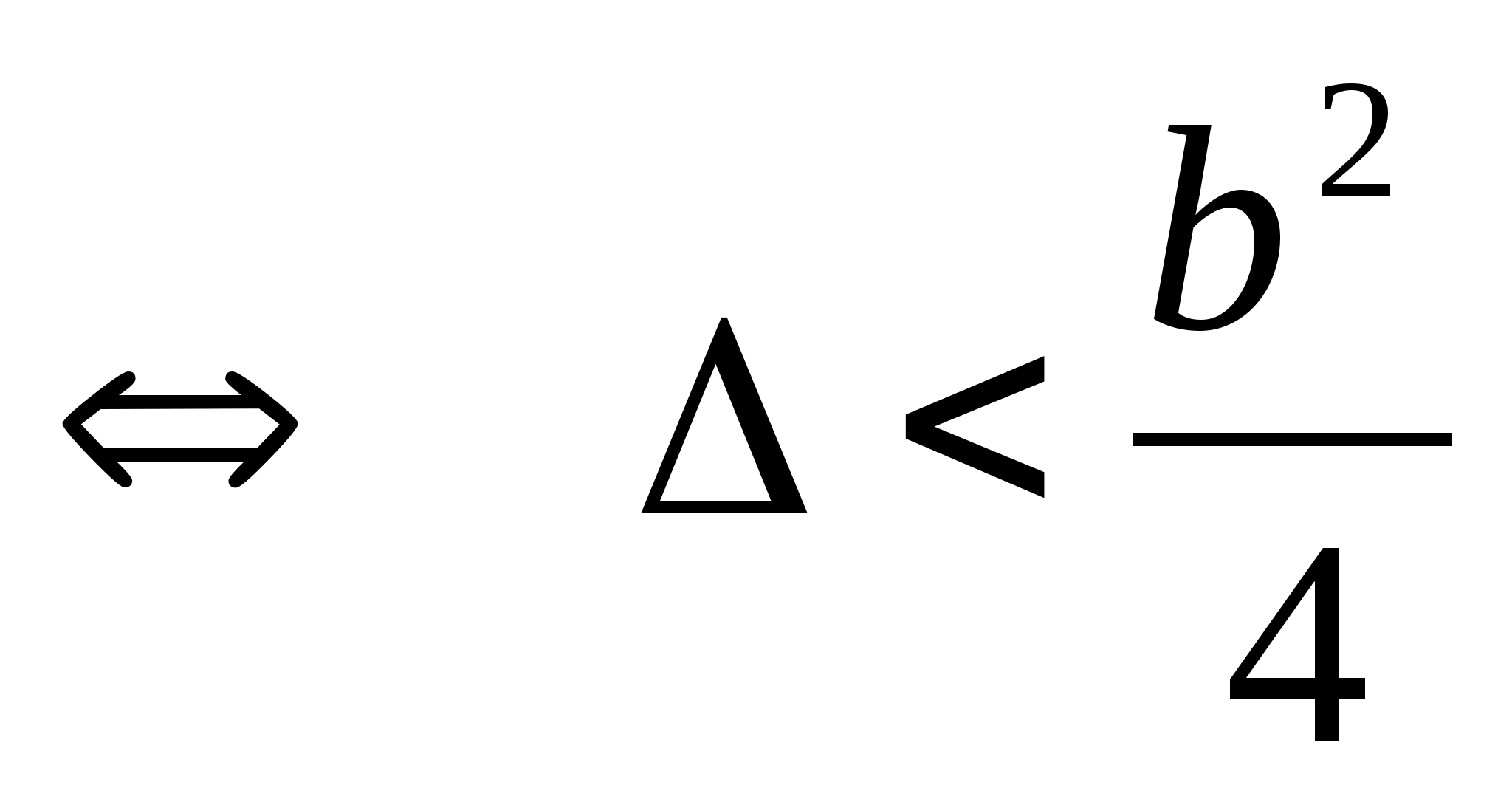

Во втором случае (*) последнее может быть выполнено только, если b < 0, а  > 0. Нетрудно видеть, что необходимым достаточным условием в обоих случаях является b < 0,  > 0. (Это можно получить из неравенства (*) ).

§ 5 Применение общих формул, полученных в предыдущих параграфах, к теории захватывания в регенеративном приемнике для случая, когда характеристика - кубическая парабола.

Мы рассмотрим простой регенеративный приемник с колебательным контуром в цепи сетки, на который действует внешняя сила Р> sin >1> t.

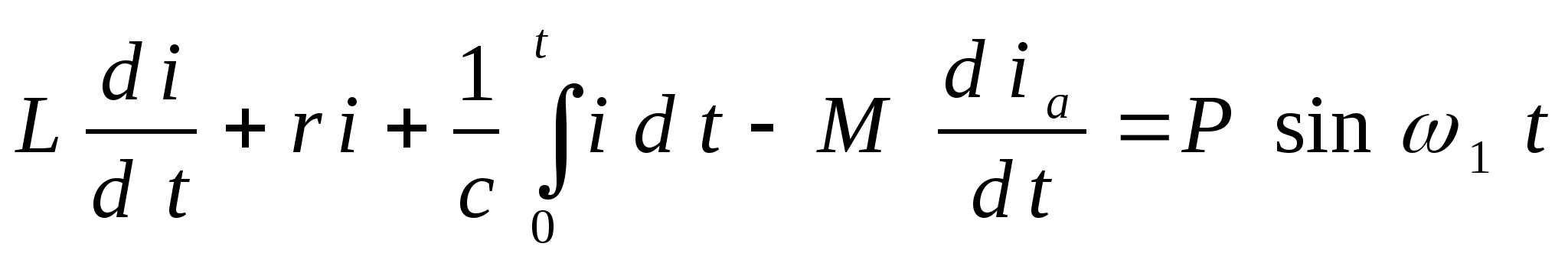

Дифференциальное уравнение колебаний данного контура следующее:

(39)

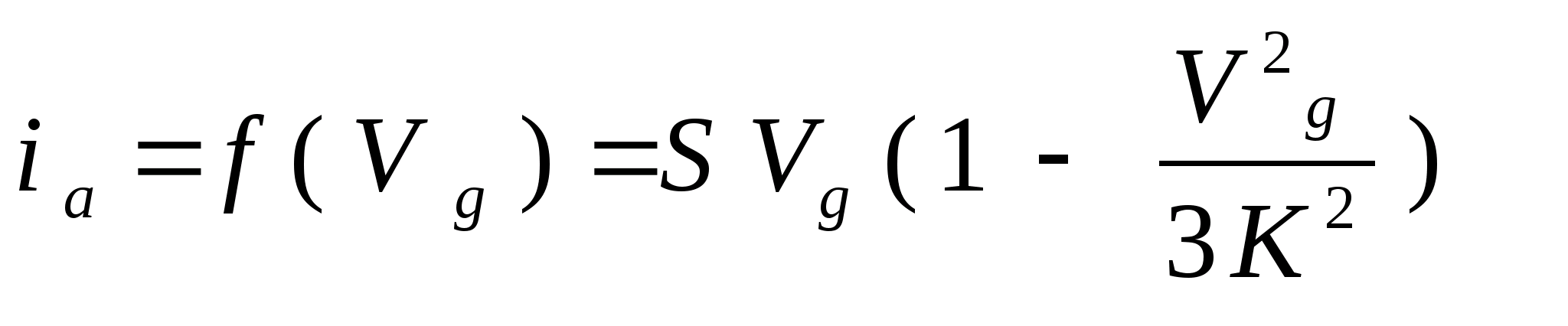

Считая, что анодный ток зависит только от сеточного напряжения, а также, что характеристикой является кубическая парабола:

(40)

S-крутизна характеристики, К - напряжение насыщения .

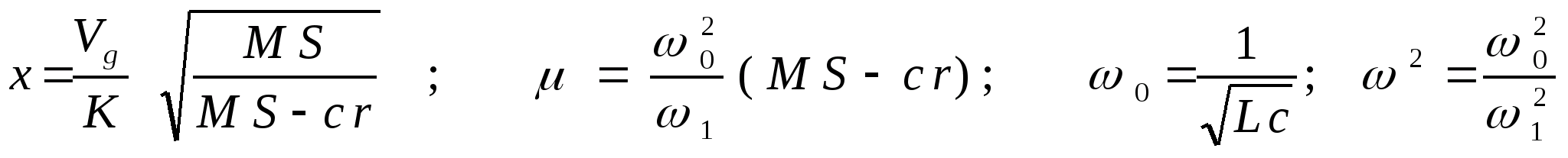

Далее, вводя обозначения:

Получим дифференциальное уравнение для х:

(41)

А: (случай далекий от резонанса).

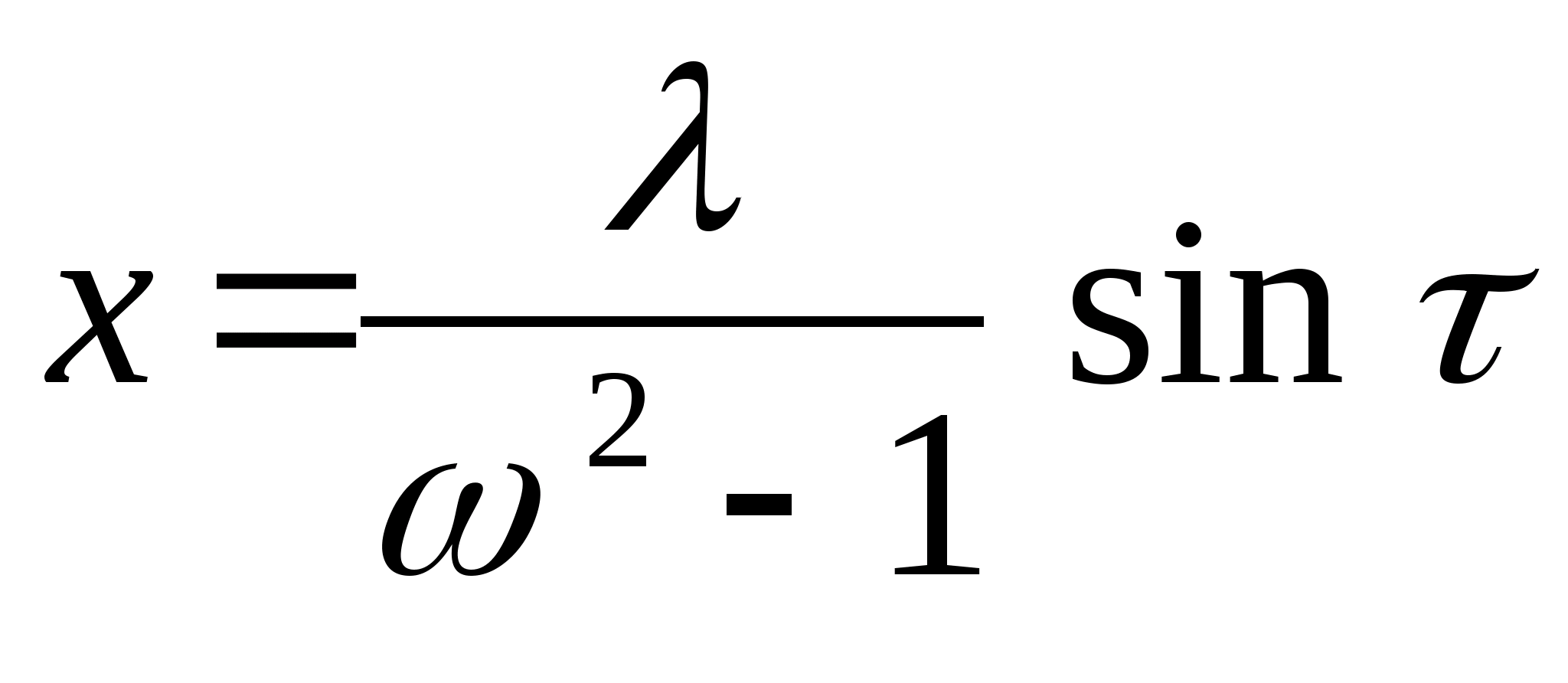

Для него применяем результаты § 1, полагая.

Исходное решение в не посредственной близости, к которому устанавливается искомое решение следующее:

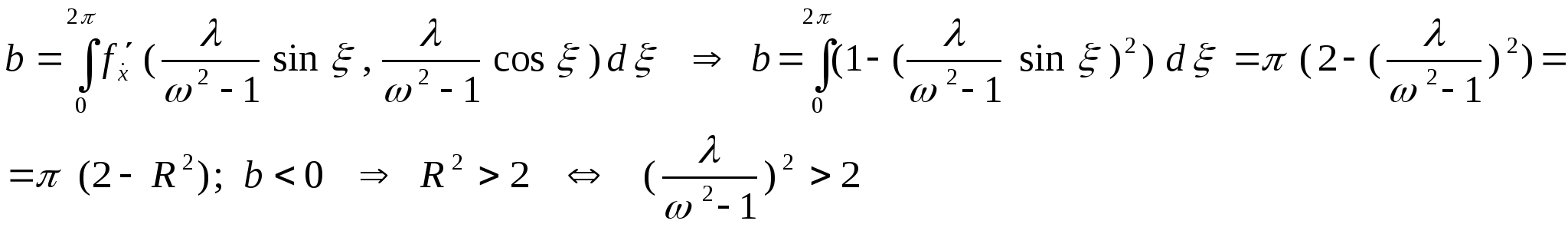

Если  > 1, т.е. > > >1>, то разность фаз равна 0, если > > < 1, то разность фаз равна . В этом отношении все происходит в первом приближении также, как и при обычном линейном резонансе. Устойчивость определяется знаком b (b < 0).

(42).

Т.е. те решения, для которых выполняется это условие, устойчивы.

В: (область резонанса , § 3, 4).

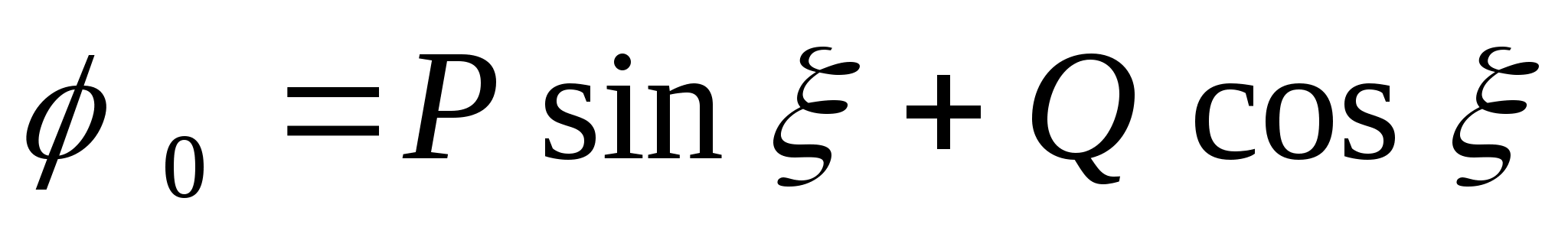

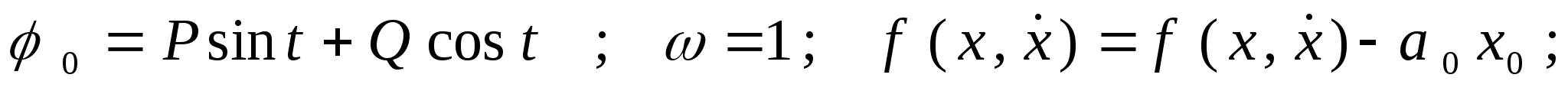

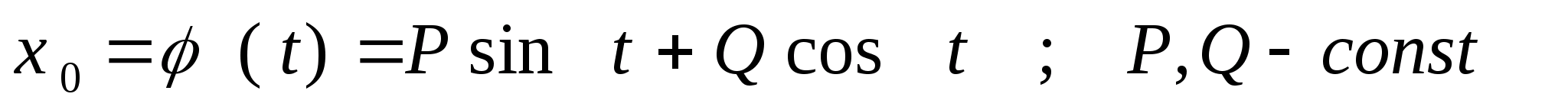

В качестве исходного периодического решения, в непосредственной близости к которому устанавливается искомое, будет решение следующего вида: x = P sin t + Q cos t (P, Q - const).

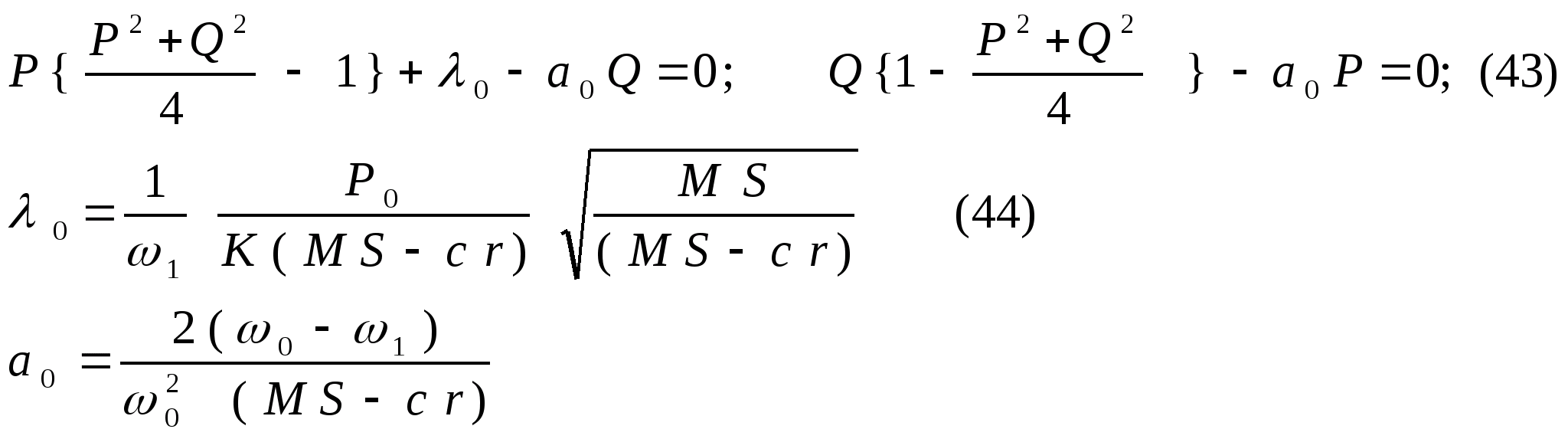

Запишем уравнение, определяющее эти P и Q, т.е. соотношение (31) для нашего случая.

Или преобразовав их, получим следующее:

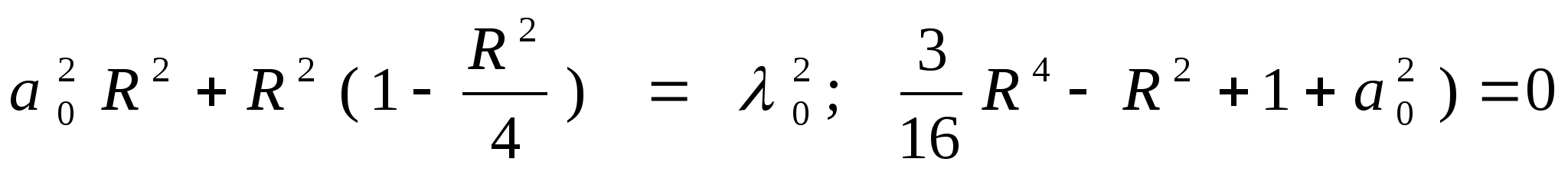

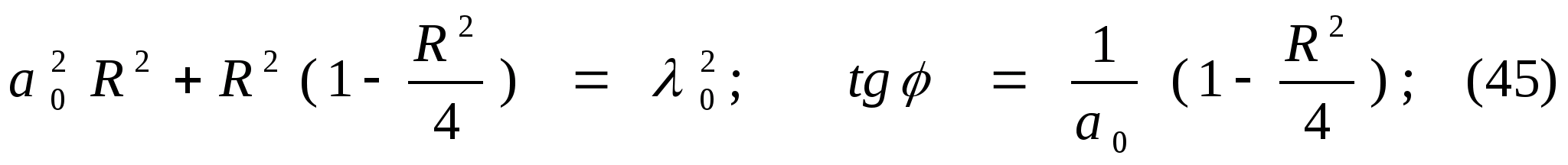

Полагая Р = R sin ; Q = R cos . Далее найдем для амплитуды R и фазы  для того исходного периодического решения, в близости к которому устанавливается рассматриваемое периодическое решение , соотношения связывающие их :

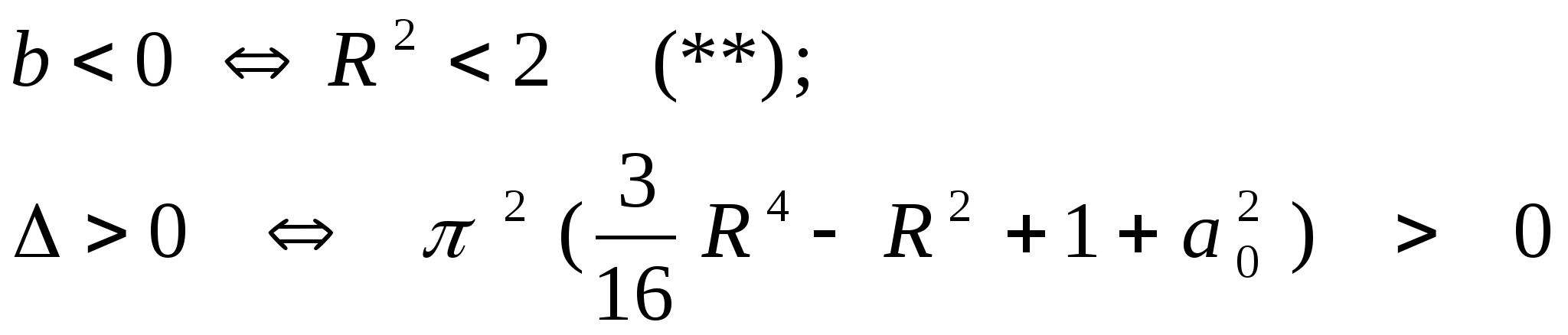

Первая формула дает "резонансную поверхность" для амплитуды. Вторая - для фазы. По (38) условия устойчивости имеют вид b < 0,  > 0. Считаем b и  через формулы (35-37).

(46)

Т.е. решение является устойчивым, если удовлетворяется условие (**). В заключение выпишем формулы для вычисления a>о,> соответствующего ширине захватывания для рассматриваемого случая.

1)

a>0> - является общим корнем уравнений

2)

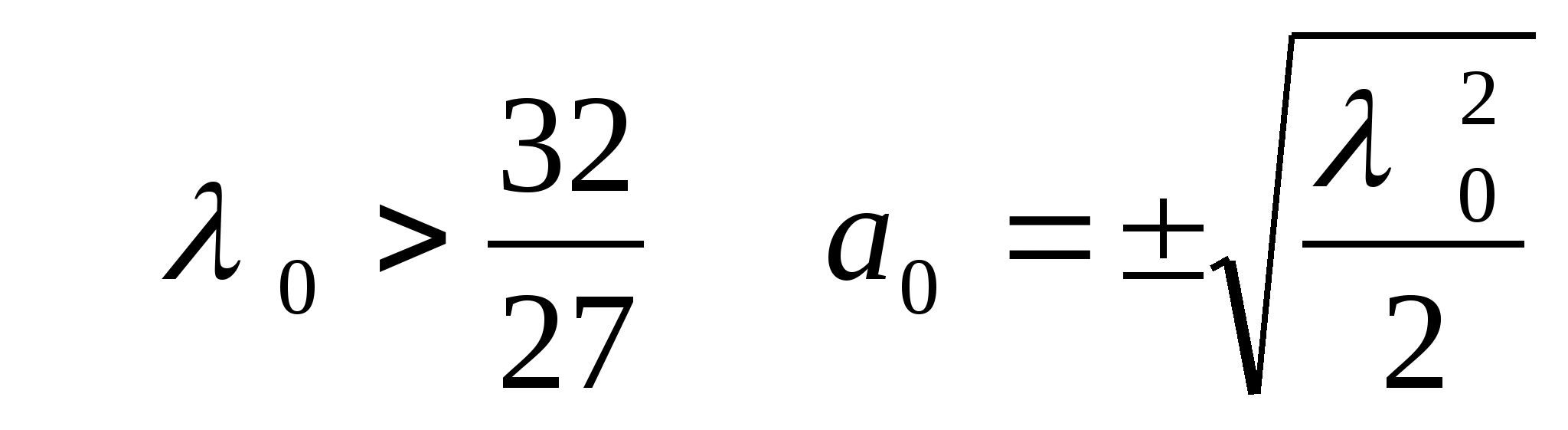

Сама ширина , отсчитанная от одной границы захватывания до другой выражается следующим образом:  = a> 2> (MS - c r). Можно дать простые формулы для вычисления ширины захватывания в следующих случаях:

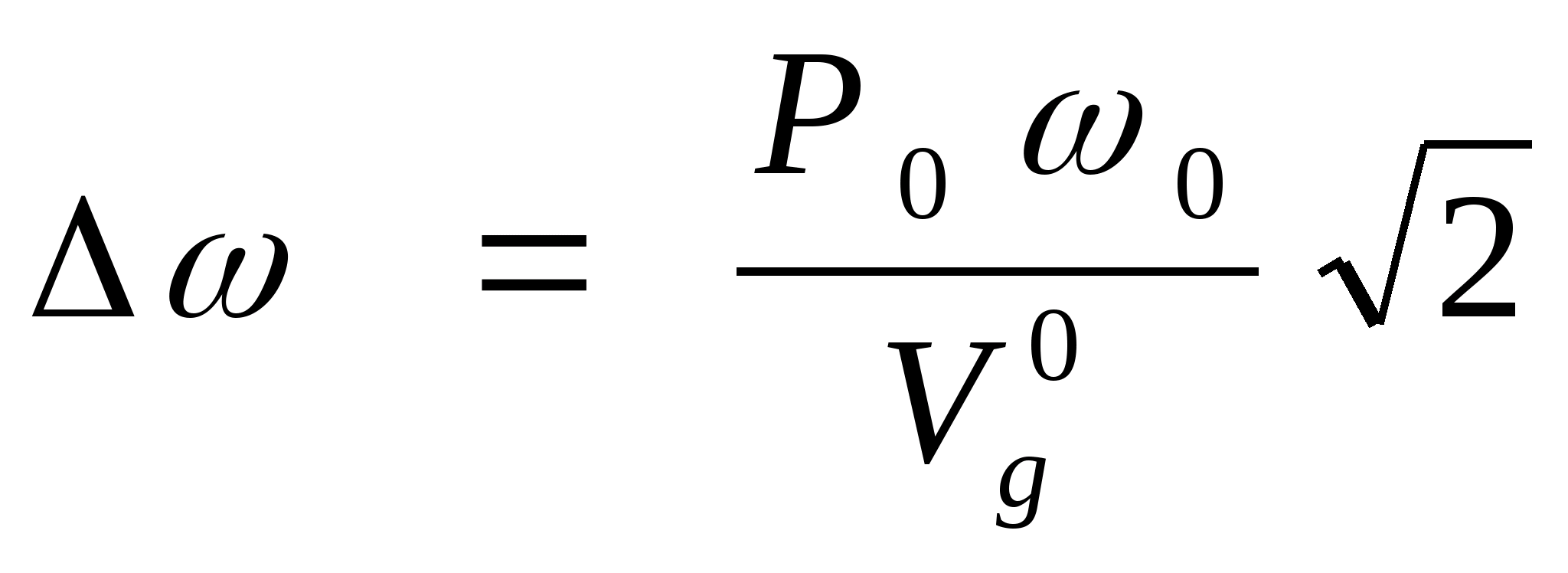

а) 2> << 1;  = > Р>/Vо>g>.

б) для очень сильных сигналов ( Vо>g >- амплитуда сеточного напряжения при отсутствии внешней силы).
