Идентификация объекта управления

Идентификация объекта управления

В современных сложных объектах, как правило, выходной сигнал объекта зависит не от одного входного сигнала, как в случае с кривой разгона, а от нескольких входных сигналов, т.е. объект управления имеет сложное переплетение взаимосвязей входных и выходных сигналов.

Рис. 1. Схема объекта, состоящего из нескольких взаимосвязанных входных-выходных сигналов

Для идентификации таких сложных объектов используется метод регрессионного анализа с проведением активного эксперимента на базе теории математического планирования эксперимента.

Назначение этой теории – значительно сократить количество экспериментальных опытов и упростить расчеты, необходимые для получения уравнения взаимосвязи выходного сигнала с несколькими входными сигналами – уравнения регрессии.

Сокращение числа необходимых экспериментов в теории математического планирования эксперимента достигается за счет одновременного изменения всех входных сигналов (факторов), а упрощение расчетов получается за счет того, что изменение входных сигналов (факторов) нормируется, т.е. величины . Пусть – зависит от 2-х входных факторов.

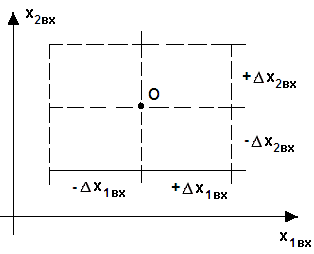

Рис. 2. Схема исследования объекта методом регрессионного анализа для двух входных сигналов (факторов)

Точка О – номинальный режим работы объекта. Нормализация происходит за счет того, что начало координат переносится в точку О на .

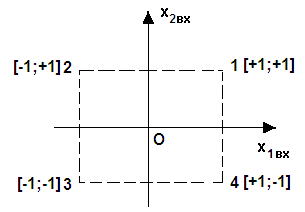

Рис. 3. Схема центрального плана полного факторного эксперимента для двух входных сигналов (факторов)

Здесь (рис. 3) изображен план проведения опытов для изучения зависимости . Число опытов равно 4=22 – полный факторный эксперимент; Для k входных факторов число опытов в факторном эксперименте: N=2k. При k=3 N=8; k=4, N=16 и т.д.

На приведенном выше рис. 3. изображен центральный (точка О – в центре) ортогональный полный факторный план эксперимента для 2-х входных факторов.

Таблица 1. Полный факторный эксперимент для k=2.

№ опыта

1

+1

+1

2

-1

+1

3

-1

-1

4

+1

-1

Свойство плана, когда, называется ортогональностью плана.

Таблица 2. Полный факторный эксперимент для k=3.

№ опыта

1

+1

+1

+1

2

-1

+1

+1

3

-1

-1

+1

4

+1

-1

+1

5

+1

+1

-1

6

-1

+1

-1

7

-1

-1

-1

8

+1

-1

-1

В полном факторном плане экспериментов число опытов резко возрастает в зависимости от числа входных факторов: k=4 N=16; k=5, N=32; k=6, N=64 опыта. Поэтому для сокращения числа опытов с минимальной потерей информации применяются сокращенные планы – дробные реплики. Если планы содержат половину опытов полного факторного эксперимента, то такой план носит название полуреплики.

Таблица 3. Пример полуреплики для k=4 (ПФЭ=16)

№ опыта

1

+1

+1

+1

+1

2

+1

-1

+1

-1

3

-1

+1

+1

-1

4

-1

-1

+1

+1

5

+1

+1

-1

-1

6

+1

-1

-1

+1

7

-1

+1

-1

+1

8

-1

-1

-1

-1

Используют также ¼ реплики от полного факторного эксперимента.

Уравнение взаимосвязи входного и выходного сигналов – уравнение регрессии – записывается в виде алгебраического полинома 1-ой и 2-ой степени в следующем виде:

1-ой степени:

x>вых> = b>0 >+b>1>x>1>+b>2>x>2>;

с учетом взаимодействия входных факторов для 2-х входных факторов> >x>1> и x>2>:

x>вых> = b>0 >+ b>1>x>1 >+ b>2>x>2> + b>12>x>1 >x>2> .

Полином второй степени – уравнение регрессии:

Естественно, это уравнение более точно описывает взаимосвязь x>вых> – функции отклика – с входными факторами (сигналами) объекта.

Задача идентификации объекта управления (ОУ) методом регрессивного анализа сводится к выбору порядка математической модели – уравнения регрессии – и определению коэффициентов b>0, >b>1>, b>2>, b>12 >и т.д. в этом уравнении регрессии. При определении этих коэффициентов используется метод наименьших квадратов, в котором определяется наименьшая сумма отклонений в квадрате (2-ой степени) между реально полученным в эксперименте выходным сигналом и выходным сигналом, рассчитанным (предсказанным) по уравнению регрессии, т.е. ищут минимум функции:

Минимум функции Ф достигается в том случае, когда первая частная производная (тангенс угла наклона к впадине) равна нулю, т.е.

.

Пример

Рассмотрим пример использования метода наименьших квадратов. Пусть выходной сигнал (функция отклика) зависит от одного фактора (входного сигнала). Активно проведено n экспериментов. Задана и получена – результатов экспериментов. Общий вид уравнения регрессии 1-го порядка для примера:

x>вых> = b>0 >+ b>1>x>1>

Методом наименьших квадратов ищем минимум функции Ф:

Для получения минимума этой Ф приравниваем к нулю частные производные

.

Для удобства получения частных производных введем фиктивную переменную x>0>=1 и функцию Ф запишем:

x>0>=1 можно убрать. Тогда

Решая эту систему алгебраических уравнений (можно методом Крамера), находим:

Проверка идентичности математической модели – уравнения регрессии исследуемого объекта проводится по нескольким критериям адекватности и идентичности модели.

Поскольку результаты опытов в эксперименте заранее точно предсказать невозможно, то обработка и сами результаты связаны с неопределенностью или вероятностью. Вероятность изменяется в пределах: 0 – события быть не может, 1 – событие произойдет обязательно (день-ночь). При большом числе параллельных (одинаковые условия) опытов вероятность может быть задана в виде функции распределения вероятностей (рис. 4.):

Рис. 4. Схема нормального (гауссовского) закона распределения вероятностей

На практике чаще всего используется так называемое нормальное (гауссовское) распределение вероятностей.

Случайная величина () имеет несколько числовых характеристик, наиболее важные из которых – это математическое ожидание и дисперсия.

Математическое ожидание – это среднее взвешенное значение случайной величины

Дисперсия характеризует разброс значений случайной величины относительно ее математического ожидания.

.

Проверка значимости уравнения регрессии проводится по критерию Фишера или F-критерию. Проверка заключается в определении, значимо ли (больше ошибки измерения) полученное уравнение отличается от уравнения . Для этого вычисляют дисперсию относительно среднего значения выходного сигнала:

,

где f>1> – число степеней свободы,

.

А также остаточную дисперсию:

,

f>2> – число степеней свободы.

Величину критерия Фишера (F-критерий) определяют по формуле:

(должно быть).

Значимость коэффициентов b>i> уравнения регрессии определяют по t-критерию (критерии Стьюдента):

,

.

Идентификация объектов управления методом корреляционного анализа

Метод корреляционного анализа используется для идентификации объектов управления в том случае, если входные и выходные сигналы являются случайными величинами.

Рис. 5. Схема исследования объекта корреляционным методом

При корреляционном анализе используются:

    автокорреляционная функция (АКФ) и

    взаимокорреляционная функция (ВКФ).

АКФ характеризует зависимость последующих значений случайной величины от предыдущих, находящихся на расстоянии .

Рис. 6. График изменения входной случайной величины – входного сигнала

АКФ:

.

При  0 – точнее.

Взаимокорреляционная функция связывает две величины, отстоящие друг от друга на .

ВКФ:

.

С АКФ и ВКФ связаны (через преобразование Фурье, когда входной-выходной сигнал раскладывается в ряд Фурье, состоящий из суммы синусоидальных колебаний с различной  – ряд гармоник) спектральные плотности случайных величин.

– для АКФ,

– для ВКФ.

Физически показывает, какая доля мощности случайной величины приходится на данную частоту.

Через спектральную плотность находим АФЧХ объекта:

.

Техническая диагностика систем

Техническая диагностика – наука о распознавании состояния технической системы. Диагнозис (гр.) – распознавание.

Объект технического диагностирования – изделие и его составные части, техническое состояние которых подлежит определению с заданной точностью.

Техническое состояние – совокупность свойств объекта, характеризуемая в данный момент времени признаками, установленными технической документацией на объект.

Техническое состояние может быть:

    исправное-неисправное;

    работоспособное-неработоспособное;

    функционирующее правильно и неправильно.

Диагностирование по алгоритму – это совокупность предписаний с использованием диагностических признаков.

Система технического диагностирования – совокупность средств и объекта диагностирования, а также и исполнителей, осуществляющих диагностирование по правилам, установленным соответствующей документацией. Система технической диагностики определяет состояние технического объекта, характер его изменения с течением времени, по определенным диагностическим признакам.

Теоретический фундамент технической диагностики – теория распознавания образов, разработка алгоритмов распознавания, создание диагностических математических моделей, устанавливающих связь между состояниями технической системы и их отображением в пространстве диагностических признаков (сигналов). Диагнозы – классы типичных (типовых) состояний.

Важная часть распознавания – правила принятия решений (решающие правила).

Диагностика в режиме работы объекта называется функциональным техническим диагностированием.

Диагностика, когда проводятся тестовые воздействия – тестовая техническая диагностика.

В технической диагностике введено понятие глубины поиска дефекта, задаваемое указанием составной части объекта диагностики, с точностью, до которой определяется место дефекта. Обычно это модуль или блок, иногда даже микросхема (ЛОМИКОНТ).

Актуальность технической диагностики подтверждается следующими цифрами: в США исследования показали техническое обслуживание и ремонт самолета в 3-4 раза больше его стоимости, ремонт и обслуживание радиотехнического оборудования – 1200% от его стоимости. В СССР (по 181 г.) ремонтом и обслуживанием металлорежущих станков занимались в 4 раза больше рабочих, чем изготовлением этого оборудования. Стоимость заводского ремонта в ВВС США в 187 г. составила 15 млрд. долл., что в 2 раза больше, чем в 180 г.

Тенденция роста убытков, связанных с отказами техники, имеет место во всех развитых странах. Отказы, неисправности, поломки, сбои, ошибки и даже катастрофы – неизбежные факторы, дестабилизирующие процесс нормального функционирования объекта и системы управления. Имеется 3 причины отказов и катастроф:

а) применение малоизученных физических явлений для создания изделий;

б) несоблюдение принципа системности при проектировании изделий; применение несовершенных и неадекватных расчетных схем;

в) "человеческий фактор" в разработке, производстве и эксплуатации изделий ("защита от дурака").

Так, например, недостаточная изученность свойств материалов и несовершенство расчетов привели к катастрофе в США реактивного пассажирского самолета "Комета", который развалился в воздухе. Причина – прямоугольные иллюминаторы, в углах которых возникла концентрация напряжений, что привело к разрушению корпуса самолета. Второй пример. В 167 г. во время наземных испытаний космического корабля "Аполлон" США возникло короткое замыкание в проводе под креслом космонавта – мгновенный пожар в избытке кислорода – погибли 3 человека. В США подсчитано в 156 г., что из-за ошибок рабочих и служащих возникло 2 млн. отказов промышленного оборудования, что стоило 2 млрд. долл. Причина большинства авиакатастроф – "человеческий фактор".

Объективность "человеческого фактора" и необходимость его учета отражена в шуточных законах Мэрфи:

    Инструмент падает туда, где может нанести наибольший вред.

    Любая трубка при укорачивании оказывается слишком короткой.

    После разборки и сборки какого-либо устройства несколько деталей оказываются лишними.

    Количество имеющихся в наличии запчастей обратно пропорционально потребности в них.

    Если какая-либо часть устройства может быть смонтирована неправильно, то всегда найдется кто-нибудь, кто так и сделает.

    Все герметические стыки протекают.

    При любом расчете число, правильность которого для всех очевидна, становится источником ошибок.

    Необходимость внесения в конструкцию принципиальных изменений возрастает непрерывно по мере приближения к завершению проекта.

Необходимость в разработке научно обоснованных методов технической диагностики и технических средств для реализации диагностических систем и комплексов подтверждают результаты исследований, по которым установлено, что специалист 25% времени тратит на определенные части изделия, где произошла неисправность, 62% – на определение неисправной детали и только 13% времени – на восстановление отказавшей детали. Техническое диагностирование использует технические математические модели. Отличие диагностических моделей от обычных математических моделей, которые отражают номинальный режим функционирования объекта или системы управления состоит в том, что диагностическая модель описывает существенные свойства аварийных режимов, вызванных различными отказами. Объект или система при разработке диагностической модели рассматриваются по следующей схеме (рис. 3.):

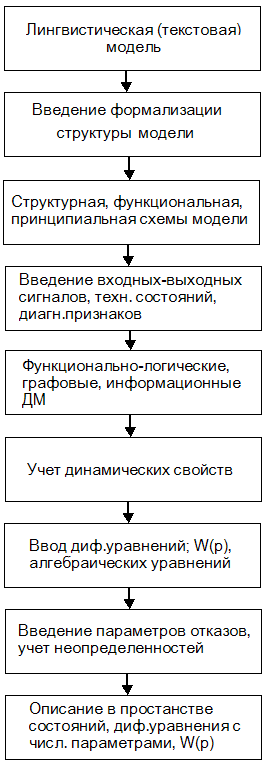

Рис. 7. Схема разработки диагностической модели объекта или системы управления

Иерархия диагностических моделей (ДМ)

Рис. 8. Иерархия диагностических моделей

Из схемы видно, что диагностические модели могут быть различной сложности: от простых описательных (текст) до математических моделей высокого уровня.

Классификация отказов

а) по степени влияния: полные, частичные;

б) по характеру проявления: окончательные, перемежающиеся;

в) по степени связи: зависимые, независимые;

г) по частоте проявления: однократные, многократные;

д) по характеру возникновения: внезапные, постепенные;

е) по математическим моделям: параметрические, сигнальные;

ж) по видам проявления: обрывы, короткие замыкания, дрейф, переориентация, изменение эффективности.

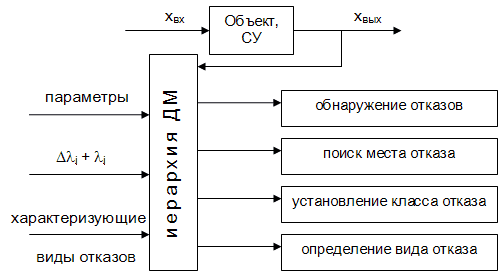

Задачи диагностирования по следующей схеме (рис. 9.):

Рис. 9. Схема диагностирования по отказам

Для диагностики моделей используется (см. классификацию) множество физических видов отказов – диагностических признаков.

В качестве прямых диагностических признаков соответствующего отказа используют >i> = >i>> >- >i>>ном >– отклонение диагностического параметра >i> от номинального значения. Косвенные диагностические признаки оценивают через отклонение величины x>вых> – выходного сигнала объекта (системы).

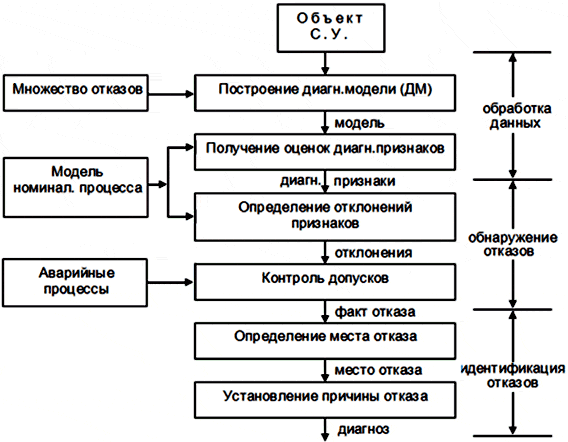

Разработка диагностического обеспечения системы управления или объекта идет по следующей схеме (рис. 10.):

Рис. 10. Схема разработки диагностического обеспечения системы управления или объекта

Математическая постановка задачи технического диагностирования объекта (системы управления)

Пусть:

а) задана система линейная с постоянными характеристиками на отдельном отрезке времени стационарная, работающая в номинальном режиме;

б) задано множество контрольных точек;

в) задано множество физических отказов с характеристикой отказов;

г) задано множество тестовых и рабочих сигналов управления;

д) задано время диагностирования ОУ (СУ).

Требуется:

Провести техническое диагностирование ОУ (СУ) в целях контроля технического состояния – обнаружение отказов, поиск места и определение причин отказа.

При вероятностных методах распознавания технического состояния системы вероятность постановки диагноза , где N>i> – число состояний объекта из общего числа состояний N, у которых имел место диагноз D>i>, а P(k>j>/D>i>) – вероятность появления диагностического признака k>j>> >у объекта с диагнозом D>i>. Если среди N>i>> >состояний объектов, имеющих диагноз D>i>, у N>ij> появился признак k>j>, то

Вероятность появления диагностического признака k>j>> >во всех состояниях объекта N независимо от их диагноза с учетом того, что k>j> появляется только в N>j> состояниях объекта, равна:

.

Из изложенного выше вытекает, что вероятность совместного появления следующих событий: наличия у объекта диагноза D>i> и диагностического признака k>j> – равна:

.

Отсюда:

– формула Байеса.

Формула Байеса неточно отражает реальное положение при постановке диагноза Di при наличии диагностического признака kj. Дело в том, что в этой формуле априорно (без доказательства, заранее) принято, что все диагностические признаки имеют равную вероятность появления в реальных условиях работы системы, при этом не учитывается информационная ценность того или иного диагностического признака.

Информационная ценность диагностического признака определяется количеством информации, которое вносит данный диагностический признак в описание технического состояния объекта управления (ОУ) или системы управления (СУ).

Количество информации связано с энтропией (степенью неопределенности) состояния системы, чем выше определенность состояния системы (меньше энтропия), тем меньше информации мы получим, изучая (диагностируя) эту систему (о ней и так почти все известно).

Энтропия (степень неопределенности) системы по Шеннону (разработчик теории информации) находят по формуле:

где H(A) – энтропия системы A; P(A>i>) – вероятность A>i> состояния системы А.

Количество информации определяется как разность энтропии системы в 2-х различных состояниях:

J = H(A>1>) – H(A>2>),

где J – количество информации, H(A>1>) – энтропия 1-го состояния, H(A>2>) – энтропия 2-го состояния системы.
