Проектирование учебной локальной вычислительной сети

Федеральное агентство по образованию РФ

ФГОУ СПО

«Петровский колледж»

Курсовая работа

по дисциплине «Компьютерные сети и телекоммуникации»

Тема: «Проектирование учебной локальной вычислительной сети»

Выполнил: Курилович Н.Г.

Проверил: Маркелов Ю.П.

Санкт-Петербург 2010

Содержание

Введение

Этап 1. Инфологическое обследование объекта автоматизации

Этап 2. Проектная стадия

Этап 3. Расчет конфигурации сети

Заключение

Введение

Наше время характеризуется бурным развитием телекоммуникационных технологий.

Объединение компьютеров в сети позволило значительно повысить производительность труда. Компьютеры используются как для производственных (или офисных) нужд, так и для обучения.

Локальная сеть это группа связанных между собой компьютеров, серверов, принтеров, расположенных в пределах здания, офиса или комнаты. Локальная сеть дает возможность получать совместный доступ к общим папкам, файлам, оборудованию, различным программам и т.д.

Использование ресурсов локальной сети дает возможность существенно снизить финансовые затраты предприятия, повысить уровень безопасности хранения важных данных, сократить временные затраты сотрудников компании на решение различного вида задач, а так же повышение общей эффективности работы.

Компьютеры могут соединяться между собой, используя различные среды доступа: медные проводники (витая пара), оптические проводники (оптические кабели) и через радиоканал (беспроводные технологии). Проводные связи устанавливаются через Ethernet, беспроводные — через Wi-Fi, Bluetooth, GPRS и прочие средства. Отдельная локальная вычислительная сеть может иметь шлюзы с другими локальными сетями, а также быть частью глобальной вычислительной сети (например, Интернет) или иметь подключение к ней.

LAN (Local Area Network) - локальная сеть, предназначенная для объединения территориально сгруппированных сетевых устройств. Все сетевые устройства внутри LAN обладают информацией об MAC-адресах соседних сетевых адаптеров и обмениваются данными на втором (канальном) уровне семиуровневой модели OSI.

Основные преимущества LAN:

    Снижение нагрузки на сеть

    Информационная безопасность

      Объединение рабочих мест пользователей в функциональные группы, между которыми невозможен несанкционированный обмен данными на канальном уровне.

      Разграничение доступа к серверам и принтерам.

      Разграничения доступа к Internet

      Взаимная изоляция сегментов сети, использующих различные сетевые протоколы (например: виртуальная сеть пользователей IPX, виртуальная сеть пользователей Apple)

    Снижение затрат на эксплуатацию

      Низкая стоимость перемещения, изменения и добавления сетевых пользователей

      Уменьшение количества неиспользованных портов коммутаторов

    Повышение надежности и отказоустойчивости сети

      Изоляция broadcast-штормов

      Ускоренная локализация неисправностей

      Более полный контроль за трафиком

      Эффективное использование ip адресов

Недостатки LAN:

    Увеличение начальных расходов

    Необходимость дополнительного обучения персонала.

Этап 1. «Инфологическое обследование объекта автоматизации»

Цели и задачи

Основной задачей курсового проекта является проектирование и расчет одноранговой учебной ЛВС на топологии «Звезда» и «Общая шина» ОИПТС Петровского колледжа.

Компьютеры будут использоваться студентами с целью обучения, проведения практических занятий. Сеть должна обеспечивать бесперебойное функционирование и взаимодействие различных распределенных приложений, находящихся в этой сети.

Список учебных дисциплин

Таблица 1. Список учебных дисциплин и ПО, необходимое для них

ДИСЦИПЛИНЫ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Микропроцессоры и микропроцессорные системы

Electronic Work Bench 5.0

SDE 8080i

FD51 Rus

Информационные технологии

Microsoft Office 2010 Home and Student

Stamina

Алгоритмизация и программирование

Borland C++ Builder 6.0

Программное обеспечение компьютерных сетей и WEB-серверов

Apache 2.0

Denver

Пакеты прикладных программ

Компас-3D v.12

Техническое обслуживание средств вычислительной техники

Virtual PC 2007

WinRAR 3.94

Opera 11

Google Chrome 8.0

Adobe Acrobat Reader 9.4

CPUID CPU-Z 1.56

GPU-Z 0.45

Acronis Disk Director 11 Home

Каждая рабочая станция будет оснащена 32-х битной операционной системой Window 7 Home Basic DVD (RUS DVD). Такой выбор объясняется тем, что в состав Windows 7 вошли как некоторые разработки, исключённые из Windows Vista, так и новшества в интерфейсе и встроенных программах и она имеет больше возможностей, по сравнению с предшествующими версиями Windows и более оптимизирована.

Таблица 2. Рекомендуемые аппаратные требования для Windows 7

32-битная версия Windows 7

Центральный процессор

x86 или x64 с тактовой частотой 1 ГГц

Объем оперативной памяти

1 ГБ

Объём жесткого диска

16 Гб (минимальное пространство для установки - 10.5 Гб)

Информационный носитель

DVD-ROM привод

Графический процессор

Видеоадаптер с поддержкой DirectX 9 и 128 Мб памяти

Стоимость одной лицензионной ОС MS Windows 7 Home Basic 32-bit Rus 1pk OEI DVD на один ПК (рабочую станцию) составляет 3799 р. Следовательно, для 34 рабочих станций общая стоимость составит 129166 р.

Программное обеспечение рабочих станций

Кроме операционной системы, на рабочих станциях требуется установить основной пакет прикладных программ и утилит, соответствующих требованиям ЛВС.

    MS Office 2007 Professional Win32 Rus AE CD BOX (для образовательных учреждений)

Таблица 3. Системные требования для MS Office Professional

Компьютер и процессор

Частота не ниже 500 МГц

Память

ОЗУ не менее 256 МБ

Место на жестком диске

2 ГБ.

Устройство чтения дисков

Дисковод для компакт-дисков или DVD-дисков

Операционная система

Microsoft Windows XP с пакетом обновления 2 (SP2), Windows Server 2003 с пакетом обновления 3 (SP3) или более поздняя версия, Windows 7

    КОМПАС-3D V12

Таблица 4. Системные требования для КОМПАС-3D V12

Процессор

Pentium III с тактовой частотой 800 МГц и выше

Память

512 или более мегабайт (МБ) ОЗУ.

Жесткий диск

Свободное место на ЖД 750 МБ

Дисковод

Дисковод DVD-дисков

Монитор

Монитор с разрешающей способностью: 1024 x 768 пикселей или выше

Качество цветопередачи: 32bit

Операционная система

Платформа:

Windows XP

Windows 2003

Window Vista

Windows 2008

Windows 7

Дополнительно

Для установки Машиностроительной конфигурации

— дополнительно 600 МБ

Для установки Строительной конфигурации

— дополнительно 2.8 ГБ

    Acronis Disk Director 11 Home

Таблица 5. Системные требования Acronis Disk Director 11 Home

Минимальные системные требования:

Основной процессор: процессор с тактовой частотой не менее 800 МГц

Оперативная память: 256 Мбайт

Место для установки: 150 Мбайт

Другое: Мышь

ОС:

Windows® 7 (все издания)

Windows Vista (все издания)

Windows XP (все издания)

Рекомендованные системные требования:

Основной процессор: 32-х (x86) или 64-битный (x64) с частотой 1 ГГц

Оперативная память: 512 Мбайт и более

Пишущий привод CD/DVD или внешний накопитель для создания загрузочных дисков

ОС:

Windows® 7 (все издания)

Windows Vista (все издания)

Windows XP (все издания)

Типовая конфигурация рабочей станции

Таблица 7. Расчет стоимости рабочей станции

Комплектующие

Описание товара

Стоимость

Корпус

Inwin EMR-006, microATX, Minitower, 450W, Black/Silver

2290 р.

Материнская плата

Gigabyte GA-H55M-S2H, iH55, Socket 1156, 2xDDR3 2200MHz, 2 x PCI Express x16 + Integrated Intel HD Graphics, 6 x SATA II, LAN 1 Gbit, microATX

3290 р.

Процессор

Intel Core i3 530 2.93GHz, 2х256 кб, 4 Мб, LGA1156 BOX

4390 р.

Оперативная память

Kingston HyperX (KVR1333D3N9K2/2G) Kit of 2, DDR3 2048Mb (2x1024), 1333MHz

1590 р.

Жесткий диск

Western Digital WD5000KS/AAKS, 3.5", 500Mb, SATA-II, 7200 об/мин, Кэш 16Мб

1840 р.

Видеокарта

Встроенный видеоадаптер

0 р.

Оптический привод

Asus DRW-24B3ST, DVD RW, SATA, Black

1090 р.

LAN

Встроенный сетевой адаптер 1Gbit

0 р.

Монитор

Samsung EX1920, 18.5" / 1366 х 768 pix/ 16:9, 1000:1, DC - 5000000:1/ 250 кд/м² / 5 мс, D-sub> / DVI, TFT Black

5990 р.

Сетевой фильтр

Vektor Lite, 1.8 м

399 р.

Устройства ввода

Logitech Desktop MK120 Black, комплект клавиатура+мышь

680 р.

ИТОГО:

21560 р.

Итого, стоимость одной рабочей станции составила 21560 рублей. Спроектированная сеть состоит из 34 рабочих станций, что составит 733000 рублей.

Типовая конфигурация была подобрана с использованием информации сайта магазина Компьютер-центр КЕЙ. (http://www.key.ru/)

Заключение по первому этапу

По завершении работы над первым этапом курсового проекта по компьютерным сетям и телекоммуникациям, мною был составлен список всего ПО установленного на рабочих станциях. Была составлена типовая конфигурация рабочей станции с учетом системных требований, прикладного и системного ПО, причем необходимый объем памяти на жестком диске высчитывался методом суммирования объёма памяти, требующегося для ПО. Оперативная память и процессор выбраны с учетом системных требований приложений, с запасом 30%.

Этап 2. Проектная стадия

Цели и задачи

Целью второго этапа курсового проекта является разработка спецификаций коммуникационного оборудования, стоимости проведения работ и планов объединяемых в ЛВС рабочих помещений с указанием расположения в них ПК и кабельных магистралей.

К каждому помещению необходимо составить спецификацию коммуникационного оборудования, после чего, составить общий план всех помещений ЛВС и спецификацию всего оборудования.

Выбор кабельной системы

Выбор кабельной системы зависит от интенсивности сетевого трафика, требований к защите информации, максимального расстояния, требований к характеристикам кабеля, стоимости реализации.

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Именно скрутка позволяет предотвратить некоторые типы помех, наводимые на кабеле. Обычно для Ethernet 10Base – T используется кабель, имеющий две витые пары. Одну на передачу и одну на приём (AWG 24).

Тонкий коаксиал (RG-58 или «Тонкий Ethernet») - электрический кабель, состоящий из расположенных соосно центрального проводника и экрана и служащий для передачи высокочастотных сигналов. Волновое сопротивление 50 Ом, диаметр 0,25 дюйма, максимальная длина кабельного сегмента 185 метров. Применимо правило 5.4.3.Стандарт 10BASE2. Коаксиальный кабель более помехоустойчив, затухание сигнала в нем меньше чем в витой паре.

Пассивное сетевое оборудование ЛВС включает в себя:

    Сам кабель

    Настенные розетки RJ-45

    Патч-панели

    Повторители

    Патч-корды (абонентские шнуры) с разъёмами RJ-45(кабель для соединения настенных розеток с разъёмами на сетевом адаптере компьютера).

Прокладка кабельных систем в рабочих помещениях осуществляется на основе составленного плана этого помещения с учётом спецификации на расходные материалы и комплектующие изделия данного помещения.

При проектировании кабельных систем нужно учитывать характеристики и ограничения различных кабельных систем:

    Максимальную длину кабельного сегмента в соответствии с его типом

    Пропускную способность кабеля

    Наличие оборудования, обеспечивающего взаимодействие с другими кабельными системами

Проанализировав характеристики различных типов кабеля, физическое расположение компьютеров, выбираем кабель «витая пара» 10Base-T и тонкий коаксиал.

Выбор топологии сети

Сетевая топология - способ описания конфигурации сети, схема расположения и соединения сетевых устройств.

Существует несколько вариантов топологий для проектирования и построения сети. Ниже приведено описание некоторых из них.

Шинная топология

Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет — кому адресовано сообщение и если ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные.

При таком соединении компьютеры могут передавать информацию только по очереди, потому что линия связи единственная. В противном случае переданная информация будет искажаться в результате наложения (конфликта, коллизии).

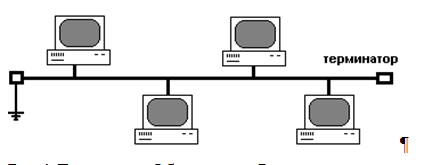

Рис.1 Топология Общая шина

Шине не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети могут нормально продолжать обмен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети. Может показаться, что шине не страшен и обрыв кабеля, поскольку в этом случае остаются две полностью работоспособных шины. Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.

При построении больших сетей возникает проблема ограничения на длину связи между узлами, в таком случае сеть разбивают на сегменты, которые соединяются различными устройствами — повторителями, концентраторами или хабами. Например, технология Ethernet позволяет использовать кабель длиной не более 185 метров.

Рис.2 Топология общая шина с повторителями

Достоинства:

    Небольшое время установки сети;

    Дешевизна (требуется меньше кабеля и сетевых устройств);

    Простота настройки;

    Выход из строя рабочей станции не отражается на работе сети.

Недостатки:

    Любые неполадки в сети, как обрыв кабеля, выход из строя терминатора полностью уничтожают работу всей сети;

    Сложная локализация неисправностей;

    С добавлением новых рабочих станций падает производительность сети.

Топология звезда

Звезда - это топология с явно выделенным центром, к которому подключаются все остальные абоненты. Весь обмен информацией идет исключительно через центральный компьютер, на который таким образом ложится очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может.

Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению обменом. Никакие конфликты в сети с топологией «звезда» в принципе невозможны, так как управление полностью централизовано.

Выход из строя периферийного компьютера никак не отражается на функционировании оставшейся части сети, зато любой отказ центрального компьютера делает сеть полностью неработоспособной. Поэтому должны приниматься специальные меры по повышению надежности центрального компьютера и его сетевой аппаратуры. Обрыв любого кабеля или короткое замыкание в нем при топологии «звезда» нарушает обмен только с одним компьютером, а все остальные компьютеры могут нормально продолжать работу.

Рис.4 Топология Звезда

В звезде на каждой линии связи находятся только два абонента: центральный и один из периферийных. Чаще всего для их соединения используется две линии связи, каждая из которых передает информацию только в одном направлении. Таким образом, на каждой линии связи имеется только один приемник и один передатчик. Все это существенно упрощает сетевое оборудование по сравнению с шиной и избавляет от необходимости применения дополнительных внешних терминаторов. Проблема затухания сигналов в линии связи также решается в «звезде» проще, чем в «шине», ведь каждый приемник всегда получает сигнал одного уровня.

На базе топологии «звезда» можно строить различные другие виды топологий, как бы расширяя её. Например, можно к уже имеющемуся в сети концентратору добавить ещё концентратор с определённым количеством портов и тем самым, добавить новых пользователей в сеть.

Данная топология строится на кабельной системе «витая пара», хотя если используется концентратор с дополнительным портом для подсоединения с помощью коаксиального кабеля, можно использовать это соединение. Например, можно подсоединить к общей сети ещё несколько рабочих станций по топологии, например «шина». Таким образом, из данной топологии можно сделать практически любую смешанную топологию.

Достоинства:

    выход из строя одной рабочей станции не отражается на работе всей сети в целом;

    хорошая масштабируемость сети;

    лёгкий поиск неисправностей и обрывов в сети;

    высокая производительность сети (при условии правильного проектирования);

    гибкие возможности администрирования.

Недостатки:

    выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

    для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;

    конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

На основе всей вышеприведённой информации о топологиях построения сетей, их достоинствах и недостатках, а так же в соответствии с характеристиками создаваемой сети, выбираем топологию «звезда-шина».

Обследование выбранного помещения.

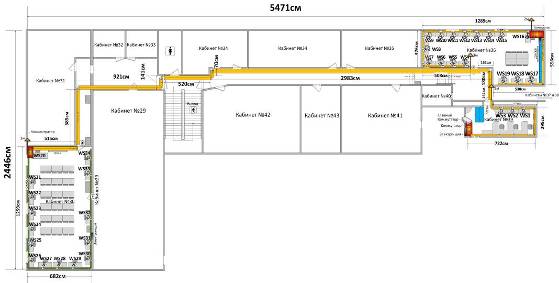

Все объекты (кабинеты 30, 36 и 39) находятся на третьем этаже и предназначены для проведения практических занятий студентов на ПК. В этих кабинетах мы проведём инфологическое обследование, составим схемы, рассчитаем требуемое количество оборудования и его стоимость.

Ниже изображен план первого объекта сети, кабинет № 30. В своём составе имеет 15 рабочих станций.

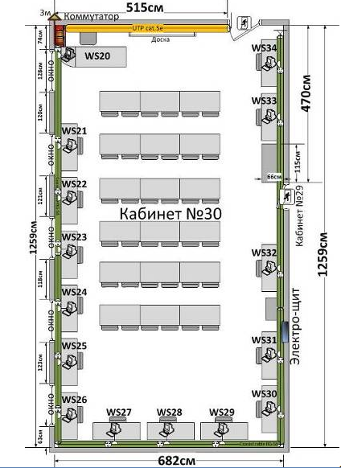

Схема 1. План кабинета №30

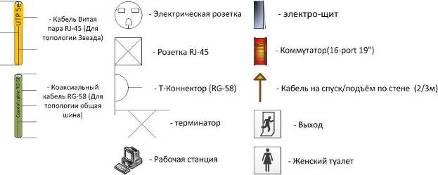

Условные обозначения:

Таблица 8. Спецификации коммуникационного оборудования кабинета №30

Наименование

Единицы измерения

Количество

Цена (руб.)

Стоимость (руб.)

Примечание

I Расходные материалы

1

Короб 40х20мм прямоуг.,белый

метры

44

140

6167

3м на подъем по стене,

2

Кабель коаксиальный RG-58 C/U, бухта 100м

метры

43

14

619

3м на подъем по стене,

II Комплектующие изделия

1

кронштейн 19'' 3U

Штук

1

638

638

2

Концентратор

D-Link DE-816TP

16 xRJ-45, 1xBNC, 19'

штук

1

2613

2613

3

BNC-коннектор RG-58(П) обжимной

штук

31

16

496

4

BNC-коннектор RG-58(М) обжимной

Штук

1

25

25

5

BNC T-коннектор (М-М-М)

Штук

15

67

1008

6

Кабель BNC (П) - BNC(П) 1.5 м

Штук

15

84

1272

7

BNC терминатор 50 Ом

штук

1

32

32

III Монтаж

1

Монтаж короба на стену до 50 мм

Метр

35

58

2030

2

Укладка кабеля в короб

Метр

34

14

493

3

Обжим RG-58 BNC-connector

штук

32

43

1392

4

Монтаж розетки (BNC T-connector) в короб

Штук

15

87

1305

5

Монтаж Кронштейна 19'' на стену

Штук

1

725

725

6

Монтаж Концентратора в стойку

Штук

1

435

435

7

Тестирование ЛВС

Порты

15

40

600

IV Общая стоимость

ИТОГО:

19851

Второй объект проектируемой сети (кабинет №36) включает в себя 16 рабочих станций. Ниже приведен его план.

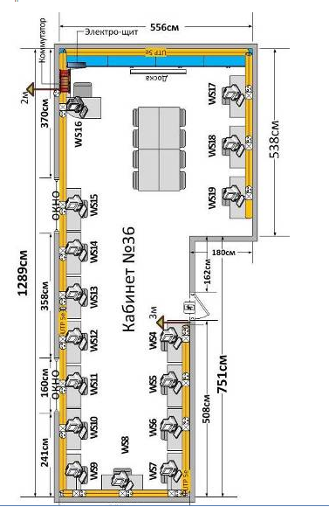

Схема 2. План кабинета №36

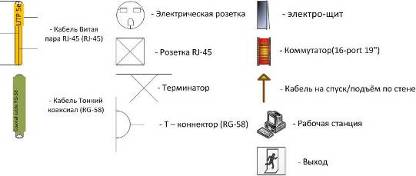

Условные обозначения:

Таблица 9. Спецификации коммуникационного оборудования кабинета №36

Наименование

Единицы измерения

Количество

Цена (руб.)

Стоимость (руб.)

Примечание

I Расходные материалы

1

Кабель 'Витая пара' 8 пр. 5E кат. (PCnet), бухта 305м

метры

262

9

2599

3м на подъем по стене,

2

Короб 40х20мм прямоуг.,белый

метры

43

140

6026

3м на подъем по стене,

II Комплектующие изделия

1

кронштейн 19'' 3U

Штук

1

638,08

638,08

2

Патч-панель 19' 16 портов, кат. 5е, универсальная (PCnet)

Штук

1

768

768

3

Коммутатор PLANET GSW-1600 16-port 10/100/1000BaseTX 19'

Штук

1

4832

4832

5

Розетка 8P8C (RJ-45) категория 5е, универсальная (PCnet)

Штук

16

57

921

6

Патч-корд кат. 5е 0.5м (синий)

Штук

32

25

819

III Монтаж

1

монтаж короба на стену до 50 мм

Метр

35

58

2030

2

Укладка кабеля в короб

Метр

209

14

3030

3

Монтаж розетки RJ-45 в короб

Штук

16

87

1392

4

Монтаж Кронштейна 19'' на стену

Штук

1

725

725

5

Монтаж коммутатора в стойку

Штук

1

435

435

6

Монтаж патч – панели в короб

Штук

1

435

435

7

Кроссирование патч-панели (обжим, разделка кабеля, жгутирование)

Штук

16

87

1392

8

Тестирование ЛВС

Порты

16

40

640

IV Общая стоимость

ИТОГО:

26684

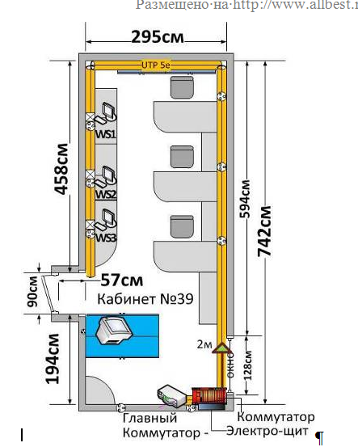

Третий объект проектируемой сети (кабинет №39) содержит в себе 3 рабочие станции. Ниже можно наблюдать его план.

Схема 2. План кабинета №36

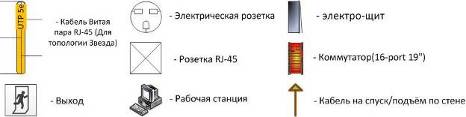

Условные обозначения:

Таблица 10. Спецификации коммуникационного оборудования кабинета №39

Наименование

Единицы измерения

Количество

Цена (руб.)

Стоимость (руб.)

Примечание

I Расходные материалы

1

Кабель 'Витая пара' 8 пр. 5E кат. (PCnet), бухта 305м

метры

56

9

555

3м на подъем по стене,

2

Короб 40х20мм прямоуг.,белый

метры

22

140

3083

3м на подъем по стене,

II Комплектующие изделия

1

кронштейн 19'' 3U

Штук

1

638

638,

2

Патч-панель 19' 16 портов, кат. 5е, универсальная (PCnet)

Штук

1

768

768

3

Коммутатор PLANET GSW-1600 16-port 10/100/1000BaseTX 19'

Штук

1

4832

4832

4

Розетка 8P8C (RJ-45) категория 5е, универсальная (PCnet)

Штук

3

57

172

5

Патч-корд кат. 5е 0.5м (синий)

Штук

6

25

153

III Монтаж

1

монтаж короба на стену до 50 мм

Метр

17

58

986

2

Укладка кабеля в короб

Метр

45

14

652

3

Монтаж розетки RJ-45 в короб

Штук

3

87

261

4

Монтаж Кронштейна 19'' на стену

Штук

1

725

725

5

Монтаж коммутатора в стойку

Штук

1

435

435

6

Монтаж патч – панели в короб

Штук

1

435

435

7

Кроссирование патч-панели (обжим, разделка кабеля, жгутирование)

Штук

3

87

261

8

Тестирование ЛВС

Порты

3

40

120

IV Общая стоимость

ИТОГО:

14079

Общий план проектируемой ЛВС

Схема 4. Общий план ЛВС

Условные обозначения:

Таблица 11. Спецификации территории, вне кабинетов

у

Наименование

Единицы измерения

Количество

Цена (руб.)

Стоимость (руб.)

Примечание

I Расходные материалы

1

Кабель 'Витая пара' 8 пр. 5E кат. (PCnet), бухта 305м

метры

130

9,92

1289,60

3м на подъем по стене

2

Короб 40х20мм прямоуг.,белый

метры

85

140,16

11913,60

3м на подъем по стене

II Комплектующие изделия

1

Коммутатор

PLANET GSD-503

5-port настенный

Штук

1

1285,76

1285,76

2

Вилка RJ-45 для круглого многожильного кабеля

Штук

8

2,88

23,04

III Монтаж

1

Монтаж короба (< 60 мм) на стену из легких материалов высота > 2 м

Метр

68

72,50

4930,00

2

Укладка кабеля в короба высота > 2 м

Метр

104

17,50

1820,00

Обжим коннектора RJ-45

Штук

8

43,50

348,00

IV Общая стоимость

ИТОГО:

21610

Заключение по второму этапу

При работе над вторым этапом, были составлены планы учебных помещений, общий план прокладки ЛВС, а так же составлены таблицы расходных материалов. Информация о количестве кабеля, комплектующих изделий, а так же о монтажных работах и их стоимости содержится в таблицах.

Общая сумма расходных материалов, комплектующих и монтажных работ составила 82224 рублей.

Этап 3. Расчет конфигурации сети

Цели и задачи

На данном этапе необходимо составить план расчета диаметра сети, с указанием рабочих станций, размеров помещений, по составленному плану составить таблицу расчета диаметра сети. Так же по составленной таблице, составить структурную схему и по схеме, произвести расчет работоспособности проектируемой ЛВС.

Расчет диаметра сети

Методика определения диаметра сети может быть оформлена в виде таблицы. Номера строк и столбцов в ней соответствуют индиентификаторам рабочих станций на общем плане ЛВС, а значения ячеек в таблице соответствуют расстоянию между рабочими станциями с номером строки и номером столбца. При этом, диагональные элементы не содержат значений.

Максимальное значение в этой таблице и будет равно диаметру сети в домене коллизий данной ЛВС.

Таблица 12. Расчёта диаметра сети

WS1

WS3

WS4

WS19

WS20

WS34

WS1

29,10 м

43,42 м

76,15 м

98,48 м

128,41 м

WS3

29,10 м

45,74 м

78,47 м

103,80 м

133,73 м

WS4

43,42 м

45,74 м

32,73 м

156,98 м

186,91 м

WS19

76,15 м

78,47 м

32,73 м

144,45 м

174,38 м

WS20

98,48 м

103,80 м

156,98 м

144,45 м

29,93 м

WS34

128,41 м

133,73 м

186,91 м

174,38 м

29,93 м

Для того чтобы проектируемая ЛВС работала корректно необходимо соблюдать 3 условия:

    Количество рабочих станций не должно превышать 1024 шт.

    Удвоенная задержка распространения сигнала (PDV) между двумя станциями не должна превышать 575bt.

    Сокращение межкадрового расстояния при прохождении всех кадров через все повторители не должно превышать 49bt.

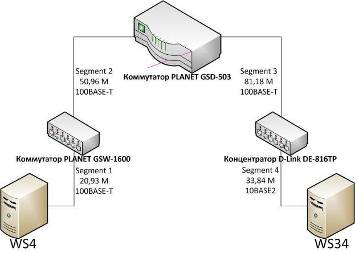

Структурная схема ЛВС

Данная структурная схема описывает ЛВС с диаметром сети от WS4 до WS34.

Схема 5. Структура сети между кабинетами №30 и №36

Расчет PDV

При расчете PDV необходимо пользоваться справочной таблицей и исходными данными (метраж, тип кабельной системы, структурная схема).

Таблица 13. Справочная таблица PDV

Тип сегмента

База левого сегмента

База промежуточного сегмента

База правого сегмента

Задержка среды на 1 метр

Максимальная длина сегмента

10BASE-5

11,8

46,5

169,5

0,866

500

10BASE-2

11,8

46,5

169,5

0,1026

185

100BASE-T

15,3

42

165

0,113

100

10BASE-FB

-

24

-

0,1

2000

10BASE-FL

12,3

33,5

156,5

0,1

2000

FOILR

7,8

29

152

0,1

1000

AUI(>2m)

0

0

0

0,26

2+48

Расчет PDV (с 1 по 4):

    Левый Segment1: 15,3+20,93*0,113=17,67bt

    Промежуточный Segment2: 42+50,96*0,113=47,76bt

    Промежуточный Segment3: 42+81,18*0,113=51,17bt

    Правый Segment4: 169,5+33,84*0,1026=172,97bt

Расчет PDV (с 4 по 1):

    Левый Segment1: 11,8+33,84*0,1026=15,27bt

    Промежуточный Segment2: 42+81,18*0,113=51,17bt

    Промежуточный Segment3: 42+50,96*0,113=47,76bt

    Правый Segment4: 165+20,93*0,113=167,37bt

Так как полученное значение меньше 575bt, то эта сеть проходит по критерию максимально возможной задержки оборота сигнала, при максимальной длине сети 186,91 м.

Расчет PVV

Таблица 14. Таблица битовых интервалов PVV

Тип сегмента

Передающий сегмент

Промежуточный сегмент

10BASE-2

16

11

10BASE-5

16

11

10BASE-FB

2

10BASE-FL

10,5

8

100BASE-T

10,5

8

Расчет PVV1 по 4):

    Левый Segment1: 100BASE-T – 10,5bt

    Промежуточный Segment2: 100BASE-T – 8bt

    Промежуточный Segment3: 100BASE-T – 8bt

    Правый Segment4: 10BASE2 – 16bt

Расчет PVV (с 4 по 1):

    Левый Segment4: 10BASE2 – 16bt

    Промежуточный Segment3: 100BASE-T – 8bt

    Промежуточный Segment2:100BASE-T – 8bt

    Правый Segment1: 100BASE-T – 10,5bt

Данная ЛВС по критерию PVV не превышает 49bt. Таким образом, спроектированная ЛВС, представленная структурной схемой, полностью работоспособна. Соблюдение этих требований обеспечивает корректность работы ЛВС даже в тех случаях, когда нарушаются простые правила конфигурирования сети.

Заключение

При работе над курсовым проектом, изучил весь цикл проектирования и реализации данной ЛВС. Была спроектирована ЛВС для учебных помещений одного из корпусов Петровского колледжа по стандарту Ethernet с использованием кабеля «Витая пара» и «Тонкий коаксиал» по всем параметрам, с использованием стандартов 10Base-T и 10Base.

Были проведены расчеты диаметра ЛВС, и расчеты по проверке работоспособности ЛВС при помощи метода битовых интервалов. Этот метод показывает, что спроектированная ЛВС работоспособна и соответствует всем требованиям и критериям стандарта Ethernet.
