Аппаратное представление персонального компьютера

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 КЛАССИФИКАЦИЯ КОМПЬЮТЕРА

2 АППАРАТНОЕ ПРЕДСТАВЛЕНИЕ ПК И ИХ ХАРАКТЕРИСТИКИ

2.1 Системный блок

2.2 Системная плата

2.3 Чипсет

2.4 Память ПК

2.5 Жесткий диск

3 МОНИТОР

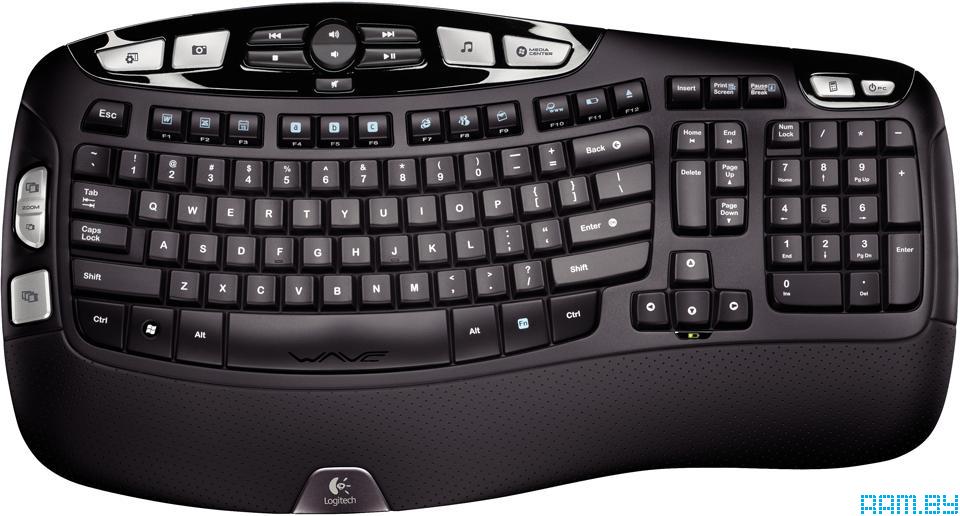

4 КЛАВИАТУРА

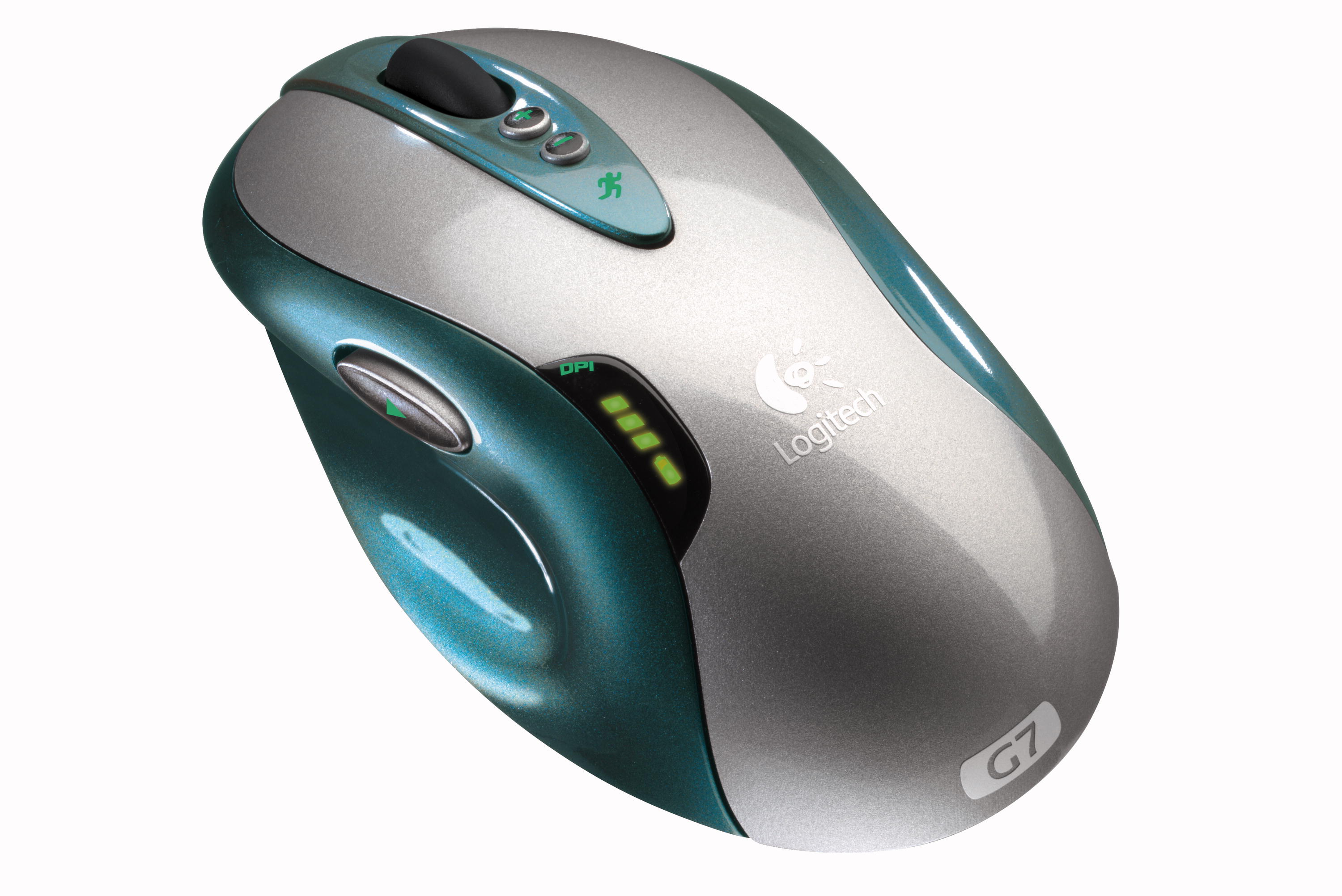

5 МАНИПУЛЯТОР МЫШЬ

6 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Примерно 40 тысяч лет назад в процессе эволюции живой природы человек разумный. Человек существует в «море» информации, он постоянно получает информацию из окружающего мира с помощью органов чувств, хранит ее в своей памяти, анализирует с помощью мышления и обменивается информацией с другими людьми.

Целесообразное поведение человека, так же как и животных, строится на основе анализа информационных сигналов, которые получает с помощью органов чувств. Чувствительные нервные окончания органов чувств (рецепторы) воспринимают воздействие и передают его по нервной системе в мозг.

Человек может использовать пять различных способов восприятия информации с помощью пяти органов чувств: зрения, слуха, обоняния, вкуса, осязания. Наибольшее количество информации (до 90%) человек получает с помощью зрения, около 9% - с помощью слуха и 1% - с помощью других органов чувств (обоняния, осязания и вкуса).

Полученную информацию в форме зрительных, слуховых и других образов человек хранит в памяти, обрабатывает с помощью мышления и использует для управления своим поведением и достижения поставленных целей.

Человек не может жить вне общества. В процессе общения с другими людьми человек передает и получает информацию в форме сообщений. А заре человеческой истории для передачи информации использовался язык жестов, затем появилась устная речь. В настоящее время обмен сообщениями между людьми производится с помощью сотен естественных языков. Для того, чтобы информация была понятна. Язык должен быть известен всем людям, участвующим в общении.

Чем большее количество языков вы знаете, тем шире круг вашего общения. Понятность – это одно из свойств информации.

С самого начала человеческой истории возникла потребность накопления информации для ее передачи во времени из поколения в поколение и передачи в пространстве на большие расстояния. Процесс накопления информации начался с изобретения в IV тысячелетии до нашей эры письменности и первых носителей информации (шумерские глиняных табличек и древнеегипетских папирусов).

Для того чтобы человек мог правильно ориентироваться в окружающем мире, информация должна быть полной и точной. Полнота и точность – это еще два свойства информации. Задача получения полной и точной информации о природе, обществе и технике стоит перед наукой. Процесс систематического научного познания окружающего мира, в котором информация рассматривается как знания, начался с середины XV века после изобретения книгопечатания.

Для долговременного хранения знаний и распространения их в обществе необходимы носители информации. Материальная природа носителей информации может быть различной.

До настоящего времени в качестве основного носителя информации используется бумага. В прошлом веке широкое распространение для хранения информации поучила фото- и кинопленка. В настоящее время для хранения информации широко используется также магнитные носители (аудио- и видеопленки, гибкие и жесткие диски) и оптические носители (CD- и DVD-диски).

1 КЛАССИФИКАЦИЯ КОМПЬЮТЕРОВ

Компьютер – это устройство или средство, предназначенное для обработки информации. Компьютер может обрабатывать только информацию, представленную в числовой форме. Информацию в иной форме представления для ввода в компьютер необходимо преобразовать в числовую форму.

Современным компьютерам предшествовали ЭВМ нескольких поколений. В развитии ЭВМ выделяют пять поколений. В основу классификации заложена элементная база, на которой строятся ЭВМ.

1. В 1943 году была создана вычислительных машин ЭВМ первого поколения на базе электронных ламп.

2. Второе поколение (50 – 60 г.г.) компьютеров построено на базе полупроводниковых элементов (транзисторах).

3. Основная элементная база компьютеров третьего поколения (60 – 70 г.г.) - интегральные схемы малой и средней интеграции.

4. В компьютерах четвертого поколения (70 – по н/в) применены больших интегральных схемах БИС (микропроцессоры). Применение микропроцессоров в ЭВМ позволило создать персональный компьютер (ПК), отличительной особенностью которого является небольшие размеры и низкая стоимость.

5. В настоящее время ведутся работы по созданию ЭВМ пятого поколения, которые разрабатываются на сверхбольших интегральных схемах.

Существует и другие различные системы классификации ЭВМ:

    по производительности и быстродействию

    по назначению

    по уровню специализации

    по типу используемого процессора

    по особенностям архитектуры

    по размерам

Рассмотрим схему классификации ЭВМ, исходя из их вычислительной мощности и габаритов.

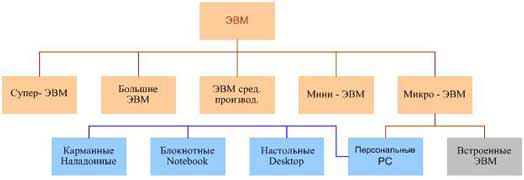

Рисунок.1. Классификация ЭВМ.

Средние ЭВМ широкого назначения используются для управления сложными технологическими производственными процессами.

Мини-ЭВМ ориентированы на использование в качестве управляющих вычислительных комплексов, в качестве сетевых серверов.

Микро - ЭВМ — это компьютеры, в которых в качестве центрального процессора используется микропроцессор. К ним относятся встроенные микро – ЭВМ (встроенные в различное оборудование, аппаратуру или приборы) и персональные компьютеры PC.

Современные персональные компьютеры имеют практически те же характеристики, что и мини-ЭВМ восьмидесятых годов. На базе этого класса ЭВМ строятся автоматизированные рабочие места (АРМ) для специалистов различного уровня, используются как средство обработки информации в информационных системах.

К персональным компьютерам относятся настольные и переносные ПК. К переносным ЭВМ относятся Notebook (блокнот или записная книжка) и карманные персональные компьютеры (Personal Computers Handheld - Handheld PC, Personal Digital Assistants – PDA и Palmtop).

Процессор – функциональная часть ЭВМ, выполняющая основные операции по обработке данных и управлению работой других блоков. Процессор является преобразователем информации, поступающей из памяти и внешних устройств.

Запоминающие устройства обеспечивают хранение исходных и промежуточных данных, результатов вычислений, а также программ. Они включают: оперативные (ОЗУ), сверхоперативные СОЗУ), постоянные (ПЗУ) и внешние (ВЗУ) запоминающие устройства.

Оперативные ЗУ хранят информацию, с которой компьютер работает непосредственно в данное время (резидентная часть операционной системы, прикладная программа, обрабатываемые данные). В СОЗУ хранится наиболее часто используемые процессором данные. Только та информация, которая хранится в СОЗУ и ОЗУ, непосредственно доступна процессору.

Внешние запоминающие устройства (накопители на магнитных дисках, например, жесткий диск или винчестер) с емкостью намного больше, чем ОЗУ, но с существенно более медленным доступом, используются для длительного хранения больших объемов информации. Например, операционная система (ОС) хранится на жестком диске, но при запуске компьютера резидентная часть ОС загружается в ОЗУ и находится там до завершения сеанса работы ПК.

ПЗУ (постоянные запоминающие устройства) и ППЗУ (перепрограммируемые постоянные запоминающие устройства) предназначены для постоянного хранения информации, которая записывается туда при ее изготовлении, например, ППЗУ для BIOS.

В качестве устройства ввода информации служит, например, клавиатура. В качестве устройства вывода – дисплей, принтер и т.д.

2 АППАРАТНОЕ УСТРОЙСТВО ПК И ИХ ХАРАКТЕРИСТИКИ

Персональные компьютеры выпускаются в следующих конструктивных исполнениях: стационарные (настольные) и переносные. Наиболее распространенными являются настольные ПК, которые позволяют легко изменять конфигурацию.

Рассмотрим IBM – совместимый настольный персональный компьютер. Состав ПК принято называть конфигурацией. Поскольку современные компьютеры имеют блочно - модульную конструкцию, то необходимую аппаратную конфигурацию, можно реализовать из готовых узлов и блоков (модулей), изготовляемых различными производителями.

Совместимость устройств является основополагающим принципом открытой архитектуры, которую предложила компания IBM. Это послужило толчком к массовому производству, как отдельных узлов, так и компьютеров.

К базовой конфигурации относятся устройства, без которых не может работать современный ПК:

системный блок;

клавиатура, которая обеспечивает ввод информации в компьютер;

манипулятор мышь, облегчающий ввод информации в компьютер;

монитор, предназначенный для изображения текстовой и графической информации.

2.1 Системный блок

В персональных компьютерах, выпускаемых в портативном варианте, системный блок, монитор и клавиатура объединяются в один корпус. Системный блок представляет собой металлическую коробку со съемной крышкой, в которой размещены различные устройства компьютера.

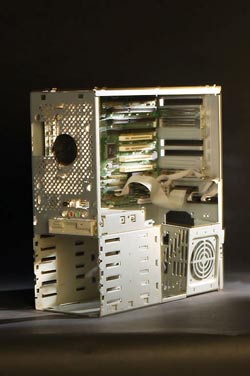

Рис. 2. Внешний вид системного блока.

По форме корпуса бывают:

Desktop – плоские корпуса (горизонтальное расположение), их обычно располагают на столе и используют в качестве подставки для монитора

Tower - вытянутые в виде башен (вертикальное расположение), обычно располагаются на полу.

Корпуса различаются по размерам, указанные приставки Super, Big, Midi, Micro, Tiny, Flex, Mini, Slim обозначают размеры корпусов. На передней стенке корпуса размещены кнопки “Power” - Пуск, “Reset” - Перезапуск, индикаторы питания и хода работы ПК.

Порты (каналы ввода - вывода)

На задней стенке корпуса современных ПК размещены (точнее могут размещаться) следующие порты :

Game - для игровых устройств (для подключения джойстика)

VGA - интегрированный в материнскую плату VGA – контроллер для подключения монитора для офисного или делового ПК

COM - асинхронные последовательные (обозначаемые СОМ1—СОМЗ). Через них обычно подсоединяются мышь, модем и т.д.

PS/2 – асинхронные последовательные порты для подключения клавиатура и манипулятора мышь

LPT - параллельные (обозначаемые LPT1—LPT4), к ним обычно подключаются принтеры

USB - универсальный интерфейс для подключения 127 устройств (этот интерфейс может располагаться на передней или боковой стенке корпуса)

IEЕЕ-1394 (FireWire) - интерфейс для передачи больших объемов видео информации в реальном времени (для подключения цифровых видеокамер, внешних жестких дисков, сканеров и другого высокоскоростного оборудования). Интерфейсом FireWire оснащены все видеокамеры, работающие в цифровом формате. Может использоваться и для создания локальных сетей.

iRDA - инфракрасные порты предназначены для беспроводного подключения карманных или блокнотных ПК или сотового телефона к настольному компьютеру. Связь обеспечивается при условии прямой видимости, дальность передачи данных не более 1 м. Если в ПК нет встроенного iRDA адаптера, то он может быть выполнен в виде дополнительного внешнего устройства (USB iRDA адаптера), подключаемого через USB-порт.

Bluetooth ("блутус")- высокоскоростной микроволновый стандарт, позволяющий передавать данные на расстояниях до 10 метров. Если нет встроенного Bluetooth адаптера, то он может быть выполнен в виде дополнительного внешнего устройства (USB bluetooth адаптера), подключаемого через USB-порт. USB bluetooth адаптеры предназначены для беспроводного подключения карманных или блокнотных ПК, или сотового телефона к настольному компьютеру.

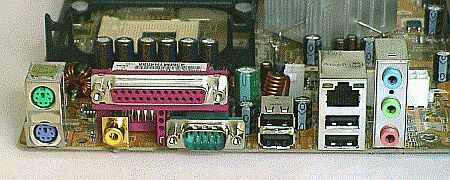

Рисунок 3. Внешний вид портов на задней панели системного блока.

Разъемы звуковой карты: для подключения колонок, микрофона и линейный выход.

Необходимо отметить, что наличие или отсутствие в ПК перечисленных портов зависит от его стоимости и уровня современности.

В системном блоке расположены основные узлы компьютера:

- Системная или материнская плата (motherboard), на которой установлены дочерние платы (контроллеры устройств, адаптеры или карты) и другие электронные устройства:

- блок питания, преобразующий электропитание сети в постоянный ток низкого напряжения, для электронных схем компьютера;

Рисунок 4. Внешний вид блока питания.

- накопитель на жестком магнитном диске, предназначенный для чтения и записи на несъемный жесткий магнитный диск (винчестер).

- накопители на оптических дисках (типа DVD - RW или CD – RW), предназначенные для чтения и записи на компакт - диски

- накопители (или дисководы) для гибких магнитных дисков, используемые для чтения и записи на дискеты;

- устройства охлаждения:

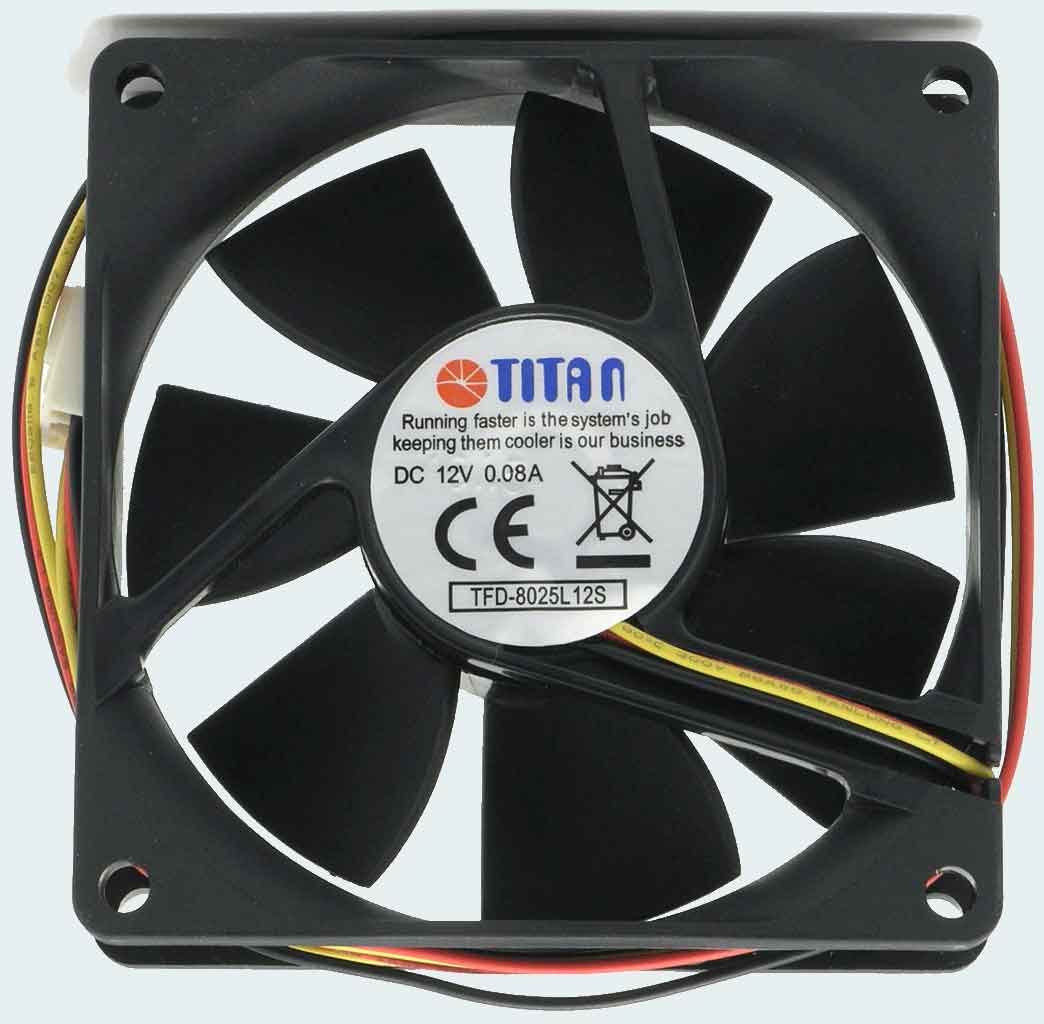

Рисунок 5. Внешний вид вентилятора.

2.2 Системная плата

Важнейшим узлом ПК является системная плата, иначе называемая материнской платой. Системная плата есть не во всех компьютерах. В некоторых ПК элементы, обычно устанавливаемые на системной плате, расположены на отдельных платах расширения, вставленных в разъемы системной платы - слоты расширения. В компьютерах такого типа плата с разъемами называется объединительной платой, а системные блоки подобной конструкции называются объединительными системными блоками.

Объединительная плата может быть пассивной и активной. На пассивной плате устанавливаются разъемы шины и, возможно, электрические схемы для обработки буферов и дисковых накопителей. Все остальные компоненты располагаются на одной или нескольких платах расширения, вставляемых в разъемы объединительной платы. Иногда вся схема размешается на одной плате расширения, которую называют системной, или материнской картой. Такая системная карта является, в сущности, системной платой, вставляемой в разъем пассивной объединительной платы. Системы такого типа редко встречаются из-за дороговизны высокопроизводительных системных карт. Конструкции с объединительной платой популярны в промышленности, где их часто монтируют в стойках. Такой же конструкцией отличаются некоторые мощные файл-серверы.

На активной объединительной плате установлен котроллер шины. Обычно на ней содержатся и другие компоненты. В большинстве компьютеров на активной объединительной плате располагаются практически все узлы обычной системной платы, кроме процессорного модуля. Процессорный модуль - это плата, на которой установлены центральный процессор и все связанные с ним узлы, например схема синхронизации, кэш и т. д. Конструкция с процессорным модулем позволяет легко перевести систему на другой процессор, сменив всего одну плату. Фактически речь идет о модульной системной плате с заменяемой секцией процессора. В большинстве современных ПК объединительная плата активна и имеет отдельный процессорный модуль. К сожалению, из-за отсутствия стандарта на способ взаимодействия процессорного модуля с остальными узлами системы каждая фирма выпускает свои платы, которые можно приобрести только у производителя конкретного компьютера. Такое сужение рынка приводит к тому, что эти платы дороже большинства полных системных плат (с процессором) других производителей.

Системные платы выпускаются в нескольких вариантах. Они отличаются размерами, что, в свою очередь, определяет тип корпуса, в котором их можно установить. Существуют такие основные разновидности системных плат: объединительная плата; полноразмерная плата AT; Baby-AT; LPX; АТХ; NLX.

Сегодня на рынке существует три материнских платы, для установки трёх разных классов процессоров:

- платы с разъёмом Slot 1 предназначены для процессоров фирмы Intel. Тип разъёма – слот (длинное щелевидное гнездо).

- платы с разъёмом Socket-370 предназначены для установки новых процессоров Celeron фирмы Intel (частота от 400 МГц). Тип разъёма – квадратное гнездо.

- платы с разъёмом Super Socket 7 (Socket A) предназначены для “альтернативных” процессоров фирм AMD, Cyrix, IBM и других. Тип разъёма – квадратное гнездо.

Одним из контроллеров, которые присутствуют во всех компьютерах, является контроллер портов ввода-вывода.

Типы портов:

- параллельные (LPT1-LPT4), к ним обычно присоединяют принтеры и сканеры;

- последовательные асинхронные порты (COM1-COM4), к ним подсоединяются мышь, модем и т. д.;

- игровой порт – для подключения джойстика;

- порт USB (USB 2) – недавняя разработка - порт с наивысшей скоростью ввода-вывода, к нему подключаются новые модели принтеров, сканеров, модемов, мониторов и т.д. Одним из его достоинств является возможность подключения целой цепочки устройств. Например, через один порт USB подключен принтер, через принтер подключен сканер и т.д.

Некоторые устройства могут подключать и к параллельным, и к последовательным портам, и к порту USB (USB 2). Самый быстрый обмен осуществляется через порт USB 2, затем USB, параллельные же порты выполняют ввод-вывод с большей скоростью, чем последовательные (за счет использования большего числа проводов в кабеле).

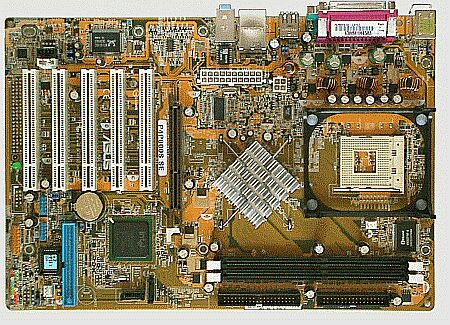

Рисунок 6. Внешний вид системной платы.

Объединительные платы

Системные (материнские) платы в полном смысле этого слова установлены не во всех компьютерах. В некоторых системах те компоненты, которые обычно находятся на системной плате, устанавливаются в уже вставленную плату расширения. В таких компьютерах главная плата со слотами называется объединительной платой. А использующие такую конструкцию компьютеры называются компьютерами с объединительной платой.

Системы с объединительными платами бывают двух основных типов: пассивные и активные.

Рисунок 7. Логическая схема системной платы.

Пассивные объединительные платы вообще не содержат никакой электроники, кроме разве что разъемов шины и нескольких буферов и драйверных схем. Все остальные схемы обычных системных плат размещены на платах расширения. Есть пассивные системы, в которых вся системная электроника находится на единственной плате расширения. Практически эта плата является настоящей системной, но она должна быть вставлена в слот на пассивной объединительной плате. Такая конструкция была разработана для того, чтобы модернизировать систему и заменять в ней любые платы было как можно проще. Но из-за высокой стоимости системных плат нужного типа, подобные конструкции очень редко встречаются в персональных компьютерах. А вот в промышленных системах пассивные объединительные платы очень популярны. И еще их можно встретить в некоторых мощных серверах.

Активные объединительные платы содержат схемы управления шиной и множество других компонентов. На большинстве таких плат содержится вся электроника обычной системной платы, нет только процессорного комплекса. Процессорным комплексом называют ту часть схемы платы, которая включает сам процессор и непосредственно связанные с ним компоненты, такие как тактовый генератор, кэш и т.д. Получается, что у вас как бы модульная системная плата с заменяемым процессорным комплексом. Большинство современных ПК с объединительной платой используют именно активную плату с отдельным процессорным комплексом. Фирмы Compaq и IBM используют такую конструкцию в своих самых мощных системах серверного класса К сожалению, интерфейс процессорных комплексов до сих пор не стандартизирован.

Обе конструкции, и использующая системную плату, и объединительную, имеют свои преимущества и недостатки. В конце 70-х в большинстве ПК известных производителей использовались объединительные платы. Позже Apple и IBM перешли к системным платам, поскольку при их массовом производстве такая конструкция оказалась дешевле. Однако, теоретически, преимуществом систем с объединительной платой остается то, что их легче модернизировать до нового процессора и нового уровня производительности, заменяя только небольшую второстепенную плату. В компьютерах с системной платой для замены процессора часто приходится менять всю системную плату, что гораздо сложнее.

2.3 Чипсет

Чипсет – набор микросхем материнской платы для обеспечения работы процессора с памятью и внешними устройствами. Он включает в себя контроллер оперативной памяти (так называемы северный мост) и контроллер периферийных устройств (южный мост).

Северный мост обеспечивает обмен информацией между процессором и оперативной памятью по системной шине. В процессоре используется внутреннее умножение частоты, поэтому частота процессора в несколько раз больше, частоты системной шины. В современных компьютерах частота процессора может превышать частоту системной шины в 10 раз (например, частота процессора 1ГГц, а частота шины – 100 МГц).

К северному мосту подключается шина PCI (Peripherial Component Interconnect bus – шина взаимодействия периферийных устройств), которая обеспечивает обмен информацией с контроллерами периферийных устройств. Частота контроллеров меньше частоты системной шины, например, если частота системной шины составляет 100 МГц, то частота шины PCI обычно в три раза меньше – 33 МГц. Контроллеры периферийных устройств (звуковая плата, сетевая плата, SCSI – контроллер, внутренний модем) устанавливаются в слоты расширения системной платы.

По мере увеличения разрешающей способности монитора и глубины цвета требования к быстродействию шины, связывающей видеоплату с процессором и оперативной памятью, возрастают. В настоящее время для подключения видеоплаты обычно используется специальная шина AGP (Accelerated Graphic Port - ускоренный графический порт), соединенная с северным мостом и имеющая частоту, в несколько раз большую, чем шина PCI.

Южный мост обеспечивает обмен информацией между северным мостом и портами для подключения периферийного оборудования.

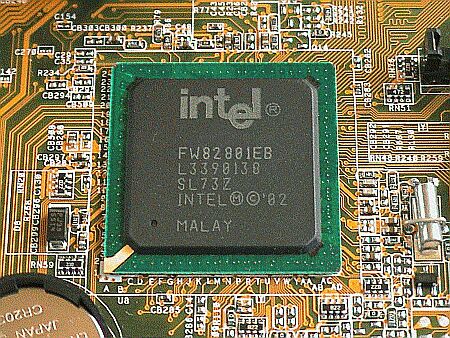

Рисунок 8. Внешний вид чипсета.

Разработкой чипсетов для настольных ПУ занимаются 5 компаний: Intel, AMD, NVIDIA, VIA и SIS.

Фирма Intel делит чипсеты для настольных ПК на группы по назначению:

    производительные – Х58, Х48, Х38…

    распространенные – Q45, Q43, P55, P45, G45…

Выбор типа чипсета зависит от процессора, с которым он работает, и определяет вид других устройств ПК.

Рисунок 9. Схема чипсета Intel G45.

Чипсеты Intel, появившись в 1993 году, предназначались для процессоров Pentium с напряжением питания 5B, устанавливаемых в разъем Socket 4 и имеющих тактовую частоту 60 или 66 МГц. VIA (Apollo Master, 1VP, 2VP, Vp2/97,VPX/97,VP3,mVP3), AcerLabs (Ali Aladdin от I до V), SiS (чипсеты этой фирмы не имеют красивого названия, только номера от 5581/82 до 5597/98), а так же примкнувшая к ним OPTi Vendetta.

Чипсет Intel 848P (i848P) ориентирован на разработку настольных персональных компьютеров. Поддерживает процессоры Intel Pentium 4 с технологией Hyper-Threading, созданные по технологии 0,13 мкм, подключаемые через разъем Socket 478 и работающие с шиной FSB типа QPB (Quad-Pumped Bus). Это чипсет (набор микросхем системной логики) рассчитан на тактовую частоту 100, 133 и 200 МГц, что обеспечивает частоту передачи данных 400, 533, 800 МГц. Так же данный чипсет способен поддерживать работу и процессоров Pentium 4, созданных на основе ядра Prescott (технология 90 нм,1 Мбайт кэш-памяти L2).

Чипсет i848P создан на основе набора i865PE, известного ранее как Springdale и являющегося флагманом линейки i865.

Базовый комплект чипсета i848P состоит из микросхем Intel 82848P Memory Controller Hub (MCH) и Intel 82801EB (ICH5). В качестве второй микросхемы может использоваться улучшенный вариант ICH5 - Intel 82801ER (ICH5R), обладающий расширенными возможностями работы с дисковой подсистемой памяти.

2.4 Память ПК

Память компьютера построена из двоичных запоминающих элементов — битов, объединенных в группы по 8 битов, которые называются байтами. (Единицы измерения памяти совпадают с единицами измерения информации). Все байты пронумерованы. Номер байта называется его адресом.

Байты могут объединяться в ячейки, которые называются также словами. Для каждого компьютера характерна определенная длина слова — два, четыре или восемь байтов. Это не исключает использования ячеек памяти другой длины (например, полуслово, двойное слово). Как правило, в одном машинном слове может быть представлено либо одно целое число, либо одна команда.

Широко используются и более крупные производные единицы объема памяти: Килобайт, Мегабайт, Гигабайт, а также, в последнее время, Терабайт и Петабайт.

Современные компьютеры имеют много разнообразных запоминающих устройств, которые сильно отличаются между собой по назначению, временным характеристикам, объёму хранимой информации и стоимости хранения одинакового объёма информации. Различают два основных вида памяти — внутреннюю и внешнюю.

В состав внутренней памяти входят оперативная память, кэш-память и специальная память.

Внешняя память (ВЗУ) предназначена для длительного хранения программ и данных, и целостность её содержимого не зависит от того, включен или выключен компьютер. В отличие от оперативной памяти, внешняя память не имеет прямой связи с процессором. Информация от ВЗУ к процессору и наоборот циркулирует примерно по следующей цепочке:

Оперативная память одна из основных компонентов компьютера, предназначенный для хранения информации во время исполнения программ на компьютере.

Оперативная память (ОЗУ, англ. RAM, Random Access Memory — память с произвольным доступом) — это быстрое запоминающее устройство не очень большого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.

Оперативная память используется только для временного хранения данных и программ, так как, когда машина выключается, все, что находилось в ОЗУ, пропадает. Доступ к элементам оперативной памяти прямой — это означает, что каждый байт памяти имеет свой индивидуальный адрес.

Объем ОЗУ обычно составляет от 32 до 512 Мбайт. Для несложных административных задач бывает достаточно и 32 Мбайт ОЗУ, но сложные задачи компьютерного дизайна могут потребовать от 512 Мбайт до 2 Гбайт ОЗУ.

Обычно ОЗУ исполняется из интегральных микросхем памяти SDRAM (синхронное динамическое ОЗУ). Каждый информационный бит в SDRAM запоминается в виде электрического заряда крохотного конденсатора, образованного в структуре полупроводникового кристалла. Из-за токов утечки такие конденсаторы быстро разряжаются, и их периодически (примерно каждые 2 миллисекунды) подзаряжают специальные устройства. Этот процесс называется регенерацией памяти (Refresh Memory). Микросхемы SDRAM имеют ёмкость 16 — 256 Мбит и более. Они устанавливаются в корпуса и собираются в модули памяти.

Большинство современных компьютеров комплектуются модулями типа DIMM (Dual-In-line Memory Module — модуль памяти с двухрядным расположением микросхем). В компьютерных системах на самых современных процессорах используются высокоскоростные модули Rambus DRAM (RIMM) и DDR DRAM.

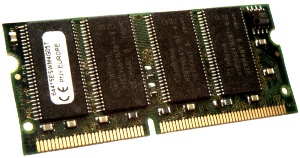

Рисунок 10 . ОЗУ.

Кэш (англ. cache) или сверхоперативная память — очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.

Кэш-памятью управляет специальное устройство — контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память. При этом возможны как "попадания", так и "промахи". В случае попадания, то есть, если в кэш подкачаны нужные данные, извлечение их из памяти происходит без задержки. Если же требуемая информация в кэше отсутствует, то процессор считывает её непосредственно из оперативной памяти. Соотношение числа попаданий и промахов определяет эффективность кэширования.

Кэш-память реализуется на микросхемах статической памяти SRAM (Static RAM), более быстродействующих, дорогих и малоёмких, чем DRAM (SDRAM). Современные микропроцессоры имеют встроенную кэш-память, так называемый кэш первого уровня размером 8, 16 или 32 Кбайт. Кроме того, на системной плате компьютера может быть установлен кэш второго уровня ёмкостью 256, 512 Кбайт и выше.

К устройствам специальной памяти относятся постоянная память (ROM), перепрограммируемая постоянная память (Flash Memory), память CMOS RAM, питаемая от батарейки, видеопамять и некоторые другие виды памяти.

Постоянная память (ПЗУ, англ. ROM, Read Only Memory — память только для чтения) — энергонезависимая память, используется для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом "зашивается" в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.

Постоянная память (ROM)

Перепрограммируемая постоянная память (Flash Memory) — энергонезависимая память, допускающая многократную перезапись своего содержимого с дискеты.

Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств.

Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS. Роль BIOS двоякая: с одной стороны это неотъемлемый элемент аппаратуры, а с другой строны — важный модуль любой операционной системы.

BIOS (Basic Input/Output System — базовая система ввода-вывода) — совокупность программ, предназначенных для автоматического тестирования устройств после включения питания компьютера и загрузки операционной системы в оперативную память.

Разновидность постоянного ЗУ — CMOS RAM.

CMOS RAM — это память с невысоким быстродействием и минимальным энергопотреблением от батарейки. Используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы.

Интегральные схемы BIOS и CMOS

Содержимое CMOS изменяется специальной программой Setup, находящейся в BIOS (англ. Set-up — устанавливать, читается "сетап").

Для хранения графической информации используется видеопамять.

Видеопамять (VRAM) — разновидность оперативного ЗУ, в котором хранятся закодированные изображения. Это ЗУ организовано так, что его содержимое доступно сразу двум устройствам — процессору и дисплею. Поэтому изображение на экране меняется одновременно с обновлением видеоданных в памяти.

2.5 Жесткий диск

Устройства хранения информации (жесткие диски, CD-ROM, DVD-ROM) подключаются к южному мосту по шине UDMA (Ultra Direct Memory Access – прямое подключение к памяти).

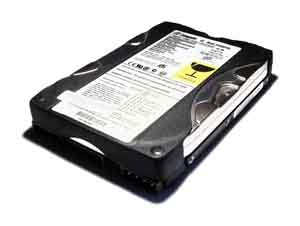

Рисунок 11. Внешний вид жесткого диска.

Накопитель на жестком диске относится к наиболее совершенным и сложным устройствам современного персонального компьютера. Его диски способны вместить многие мегабайты информации, передаваемой с огромной скоростью. В то время, как почти все элементы компьютера работают бесшумно, жесткий диск ворчит и поскрипывает, что позволяет отнести его к тем немногим компьютерным устройствам, которые содержат как механические, так и электронные компоненты.

Основные принципы работы жесткого диска мало изменились со дня его создания. Устройство винчестера очень похоже на обыкновенный проигрыватель грампластинок. Только под корпусом может быть несколько пластин, насаженных на общую ось, и головки могут считывать информацию сразу с обеих сторон каждой пластины. Скорость вращения пластин (у некоторых моделей она доходит до 15000 оборотов в минуту) постоянна и является одной из основных характеристик. Головка перемещается вдоль пластины на некотором фиксированном расстоянии от поверхности. Чем меньше это расстояние, тем больше точность считывания информации, и тем больше может быть плотность записи информации. Взглянув на накопитель на жестком диске, вы увидите только прочный металлический корпус. Он полностью герметичен и защищает дисковод от частичек пыли, которые при попадании в узкий зазор между головкой и поверхностью диска могут повредить чувствительный магнитный слой и вывести диск из строя. Кроме того, корпус экранирует накопитель от электромагнитных помех. Внутри корпуса находятся все механизмы и некоторые электронные узлы.

Механизмы - это сами диски, на которых хранится информация, головки, которые записывают и считывают информацию с дисков, а также двигатели, приводящие все это в движение. Диск представляет собой круглую пластину с очень ровной поверхностью чаще из алюминия, реже - из керамики или стекла, покрытую тонким ферромагнитным слоем. Диски изготовлены. Во многих накопителях используется слой оксида железа (которым покрывается обычная магнитная лента), но новейшие модели жестких дисков работают со слоем кобальта толщиной порядка десяти микрон. Такое покрытие более прочно и, кроме того, позволяет значительно увеличить плотность записи. Технология его нанесения близка к той, которая используется при производстве интегральных микросхем.

Количество дисков может быть различным - от одного до пяти, количество рабочих поверхностей, соответственно, вдвое больше (по две на каждом диске). Последнее (как и материал, использованный для магнитного покрытия) определяет емкость жесткого диска. Иногда наружные поверхности крайних дисков (или одного из них) не используются, что позволяет уменьшить высоту накопителя, но при этом количество рабочих поверхностей уменьшается и может оказаться нечетным.

Магнитные головки считывают и записывают информацию на диски. Принцип записи в общем схож с тем, который используется в обычном магнитофоне. Цифровая информация преобразуется в переменный электрический ток, поступающий на магнитную головку, а затем передается на магнитный диск, но уже в виде магнитного поля, которое диск может воспринять и "запомнить". Магнитное покрытие диска представляет собой множество мельчайших областей самопроизвольной (спонтанной) намагниченности. Для наглядности представьте себе, что диск покрыт слоем очень маленьких стрелок от компаса, направленных в разные стороны. Такие частицы-стрелки называются доменами.

Под воздействием внешнего магнитного поля собственные магнитные поля доменов ориентируются в соответствии с его направлением. После прекращения действия внешнего поля на поверхности диска образуются зоны остаточной намагниченности. Таким образом сохраняется записанная на диск информация. Участки остаточной намагниченности, оказавшись при вращении диска напротив зазора магнитной головки, наводят в ней электродвижущую силу, изменяющуюся в зависимости от величины намагниченности. Пакет дисков, смонтированный на оси-шпинделе, приводится в движение специальным двигателем, компактно расположенным под ним. Скорость вращения дисков, как правило, составляет 7200 об./мин. Для того, чтобы сократить время выхода накопителя в рабочее состояние, двигатель при включении некоторое время работает в форсированном режиме. Поэтому источник питания компьютера должен иметь запас по пиковой мощности. Теперь о работе головок. Они перемещаются с помощью прецизионного шагового двигателя и как бы "плывут" на расстоянии в доли микрона от поверхности диска, не касаясь его.

На поверхности дисков в результате записи информации образуются намагниченные участки, в форме концентрических окружностей. Они называются магнитными дорожками. Перемещаясь, головки останавливаются над каждой следующей дорожкой. Совокупность дорожек, расположенных друг под другом на всех поверхностях, называют цилиндром. Все головки накопителя перемещаются одновременно, осуществляя доступ к одноименным цилиндрам с одинаковыми номерами.

Типовой винчестер состоит из гермоблока и платы электроники. В гермоблоке размещены все механические части, на плате - вся управляющая электроника, за исключением предусилителя, размещенного внутри гермоблока в непосредственной близости от головок.

Под дисками расположен двигатель - плоский, как во floppy-дисководах, или встроенный в шпиндель дискового пакета. При вращении дисков создается сильный поток воздуха, который циркулирует по периметру гермоблока и постоянно очищается фильтром, установленным на одной из его сторон.

Ближе к разъемам, с левой или правой стороны от шпинделя, находится поворотный позиционер, несколько напоминающий по виду башенный кран: с одной стороны оси, находятся обращенные к дискам тонкие, длинные и легкие несущие магнитных головок, а с другой - короткий и более массивный хвостовик с обмоткой электромагнитного привода. При поворотах коромысла позиционера головки совершают движение по дуге между центром и периферией дисков. Угол между осями позиционера и шпинделя подобран вместе с расстоянием от оси позиционера до головок так, чтобы ось головки при поворотах как можно меньше отклонялась от касательной дорожки.

В более ранних моделях коромысло было закреплено на оси шагового двигателя, и расстояние между дорожками определялось величиной шага. В современных моделях используется так называемый линейный двигатель, который не имеет какой-либо дискретности, а установка на дорожку производится по сигналам, записанным на дисках, что дает значительное увеличение точности привода и плотности записи на дисках.

Обмотку позиционера окружает статор, представляющий собой постоянный магнит. При подаче в обмотку тока определенной величины и полярности коромысло начинает поворачиваться в соответствующую сторону с соответствующим ускорением; динамически изменяя ток в обмотке, можно устанавливать позиционер в любое положение. Такая система привода получила название Voice Coil (звуковая катушка) - по аналогии с диффузором громкоговорителя.

На хвостовике обычно расположена так называемая магнитная защелка - маленький постоянный магнит, который при крайнем внутреннем положении головок (landing zone - посадочная зона) притягивается к поверхности статора и фиксирует коромысло в этом положении. Это так называемое парковочное положение головок, которые при этом лежат на поверхности диска, соприкасаясь с нею. В ряде дорогих моделей (обычно SCSI) для фиксации позиционера предусмотрен специальный электромагнит, якорь которого в свободном положении блокирует движение коромысла. В посадочной зоне дисков информация не записывается.

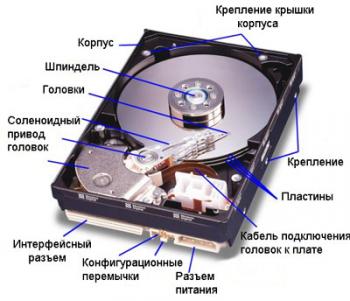

Рисунок 12 . Внутренне устройство жесткого диска.

Внешние жесткие диски

Это устройства подключающиеся к USB-порту. Они используются в основном для обмена данными с цифровыми камерами и прочими мобильными устройствами. Но они имеют невысокую пропускную способность.

3 МОНИТОР

Мониторы – устройства, которые служат для обеспечения диалогового режима работы пользователя с компьютером путем вывода на экран графической и символьной информации. В графическом режиме экран состоит из точек (пикселей от англ. pixel - picture element, элемент картинки), полученных разбиением экрана на столбцы и строки.

Количество пикселей на экране называется разрешающей способностью монитора в данном режиме. В настоящее время мониторы ПК могут работать в следующих режимах: 480х640, 600х800, 768х1024, 864х1152, 1024х1280 (количество пикселей по вертикали и горизонтали).Разрешающая способность зависит от типа монитора и видеоадаптера. Каждый пиксел может быть окрашен в один из возможных цветов. Стандарты отображения цвета: 16, 256, 64К, 16М цветовых оттенков каждого пиксела.

По принципу действия все современные мониторы разделяются на:

Мониторы на базе электронно-лучевой трубки (CRT),

Жидкокристаллические дисплеи (LCD).

Плазменные мониторы.

Наиболее распространенными являются мониторы на электронно-лучевых трубках, но более популярными становятся мониторы с жидкокристаллическими дисплеями (экранами). Самое высокое качество изображения имеют современные плазменные дисплеи. Стандартные мониторы имеют длину диагонали 14, 15, 17, 19, 20, 21 и 22 дюйма. В мониторах CRT изображение формируется электронно-лучевой трубкой. При настройке монитора необходимо устанавливать такие параметры разрешающей способности и режима отображения цвета, чтобы частота обновления кадров не превышала 85 Гц.

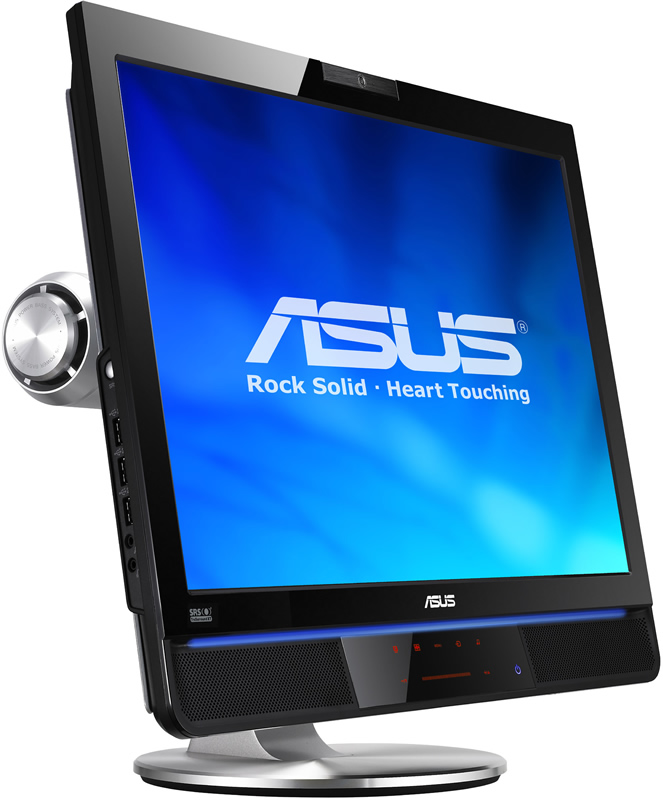

Рисунок 14. Внешний вид монитора.

В мониторах LCD изображение формируется с помощью матрицы пикселей. Каждый пиксел формируется свечением одного элемента экрана, поэтому каждый монитор имеет свое максимальное физическое разрешение. Так, например, для мониторов 19 дюймов разрешающая способность 1280х1024.

Для того чтобы исключить искажения изображений на экране рекомендуется использовать мониторы LCD в режимах его максимального разрешения. Для мониторов LCD частота смены кадров не является критичной. Изображение выглядит устойчивым (без видимого мерцания) даже при частоте обновления кадров 60 Гц.

В плазменные мониторах изображение формируется с помощью матрицы пикселей, как и в мониторах LCD. Принцип работы плазменной панели состоит в управляемом холодном разряде разряженного газа (ксенона или неона), находящегося в ионизированном состоянии (холодная плазма).

Пиксел формирует группа из трех подпикселов, ответственных за три основных цвета, которые представляют собой микрокамеры, на стенках которых находится флюоресцирующее вещество одного из основных цветов. Это одна из наиболее перспективных технологий плоских дисплеев.

Достоинства плазменных мониторов заключаются в том, что в них отсутствует мерцание изображения, картинка имеет высокую контрастность и четкость по всему дисплею, имеют хорошую обзорность под любым углом и малую толщину панели. К недостаткам следует отнести – большая потребляемая мощность.

4 КЛАВИАТУРА

Клавиатура- устройство, предназначенное для ввода пользователем информации в компьютер. Стандартная клавиатура имеет более 100 клавиш. Клавиши клавиатуры разделяются на 6 групп:

Клавиши пишущей машинки

Цифровые клавиши (переключение режима работы осуществляется клавишей NumLock)

Клавиши редактирования (Insert, Delete, Back Space)

Клавиши управления курсором (две группы клавиш: четыре клавиши со стрелками и четыре клавиши: Home, End, Page Up, Page Down)

Специальные клавиши (Ctrl, Alt, Esc, Num Lock, Scroll Lock, Print Screen, Pause)

Функциональные клавиши F1 – F12 (расположены в верхней части клавиатуры и предназначены для вызова наиболее часто использующихся команд).

Рисунок 15. Внешний вид клавиатуры.

Размещение клавиш первой группы соответствует пишущей машинке. Расположение латинских букв на клавиатуре IBM PC, как правило, такое же, как на английской пишущей машинке, а букв кириллицы – как на русской пишущей машинке.

Для ввода прописных букв и других символов, располагающихся на верхнем регистре клавиатуры, имеется клавиша [Shift]. Например, чтобы ввести прописную букву, надо нажать клавишу [Shift] и, не отпуская ее, нажать клавишу с требуемым символом.

Клавиша [Caps Lock] служит для фиксации режима прописных букв. Клавиша [Space] служит для создания пробела между символами. Клавиша [Enter] при редактировании текста работает как «возврат каретки» на пишущей машинке. Кроме того, нажатие этой клавиши может означать окончание ввода команды или другой информации и обращение к компьютеру.

Переключение языка клавиатуры (русский – украинский - английский) можно осуществить с помощью переключателя клавиатуры, расположенного на панели задач, либо с помощью сочетаний клавиш (Shift+ Ctrl или Shift+ Alt)

5 МАНИПУЛЯТОР МЫШЬ

Манипулятор мышь – устройство управления манипуляторного типа. Небольшая коробочка с клавишами (1, 2 или 3 клавиши). Перемещение мыши по плоской поверхности (например, коврика) синхронизировано с перемещением указателя мыши на экране монитора.

Рисунок 16. Внешний вид мыши.

Ввод информации осуществляется перемещением курсора в определенную область экрана и кратковременным нажатием кнопок манипулятора или щелчками (одинарными или двойными). По принципу работы манипуляторы делятся на механические, оптомеханические и оптические.

В портативных ПК в качестве мыши используются трекболы и пойнтеры. Комбинация монитора и мыши обеспечивают диалоговый режим работы пользователя с компьютером, это наиболее удобный и современный тип интерфейса пользователя. Корпорация Microsoft выпустила новый набор из клавиатуры и мыши, предназначенный для настольных ПК. Продукт получил название Natural Ergonomic Desktop 7000, в нем используется беспроводная технология.

6 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Совокупность программ, предназначенная для решения задач на ПК, называется программным обеспечением. Состав программного обеспечения ПК называют программной конфигурацией.

Программное обеспечение, можно условно разделить на три категории:

- системное ПО (программы общего пользования), выполняющие различные вспомогательные функции, например создание копий используемой информации, выдачу справочной информации о компьютере, проверку работоспособности устройств компьютера и т.д.

- прикладное ПО, обеспечивающее выполнение необходимых работ на ПК: редактирование текстовых документов, создание рисунков или картинок, обработка информационных массивов и т.д.

- инструментальное ПО (системы программирования), обеспечивающее разработку новых программ для компьютера на языке программирования.

Рисунок 17. Программное обеспечение ПК.

Системное ПО

Это программы общего пользования не связаны с конкретным применением ПК и выполняют традиционные функции: планирование и управление задачами, управления вводом-выводом и т.д.

Другими словами, системные программы выполняют различные вспомогательные функции, например, создание копий используемой информации, выдачу справочной информации о компьютере, проверку работоспособности устройств компьютера и т.п.

К системному ПО относятся:

- операционные системы (эта программа загружается в ОЗУ при включении компьютера)

- программы – оболочки (обеспечивают более удобный и наглядный способ общения с компьютером, чем с помощью командной строки DOS, например, Norton Commander)

- операционные оболочки – интерфейсные системы, которые используются для создания графических интерфейсов, мультипрограммирования и.т.

- Драйверы (программы, предназначенные для управления портами периферийных устройств, обычно загружаются в оперативную память при запуске компьютера)

- утилиты (вспомогательные или служебные программы, которые представляют пользователю ряд дополнительных услуг)

К утилитам относятся:

- диспетчеры файлов или файловые менеджеры

- средства динамического сжатия данных (позволяют увеличить количество информации на диске за счет ее динамического сжатия)

- средства просмотра и воспроизведения

- средства диагностики; средства контроля позволяют проверить конфигурацию компьютера и проверить работоспособность устройств компьютера, прежде всего жестких дисков

- средства коммуникаций (коммуникационные программы) предназначены для организации обмена информацией между компьютерами

- средства обеспечения компьютерной безопасности (резервное копирование, антивирусное ПО).

Необходимо отметить, что часть утилит входит в состав операционной системы, а другая часть функционирует автономно. Большая часть общего (системного) ПО входит в состав ОС. Часть общего ПО входит в состав самого компьютера (часть программ ОС и контролирующих тестов записана в ПЗУ или ППЗУ, установленных на системной плате). Часть общего ПО относится к автономными программам и поставляется отдельно.

Прикладное ПО

Прикладные программы могут использоваться автономно или в составе программных комплексов или пакетов. Прикладное ПО – программы, непосредственно обеспечивающие выполнение необходимых работ на ПК: редактирование текстовых документов, создание рисунков или картинок, создание электронных таблиц и т.д.

Пакеты прикладных программ – это система программ, которые по сфере применения делятся на проблемно – ориентированные, пакеты общего назначения и интегрированные пакеты. Современные интегрированные пакеты содержат до пяти функциональных компонентов: тестовый и табличный процессор, СУБД, графический редактор, телекоммуникационные средства.

К прикладному ПО, например, относятся:

- Комплект офисных приложений MS OFFICE

- Бухгалтерские системы

- Финансовые аналитические системы

- Интегрированные пакеты делопроизводства

- CAD – системы (системы автоматизированного проектирования)

- Редакторы HTML или Web – редакторы

- Браузеры – средства просмотра Web - страниц

- Графические редакторы

- Экспертные системы и так далее.

Инструментальное ПО

Инструментальное ПО или системы программирования - это системы для автоматизации разработки новых программ на языке программирования.

Наиболее популярные редакторы (системы программирования программ с использованием визуальных средств) визуального проектирования:

Borland Delphi - предназначен для решения практически любых задачи прикладного программирования;

Borland C++ Builder – это отличное средство для разработки DOS и Windows приложений;

Microsoft Visual Basic – это популярный инструмент для создания Windows-программ;

Microsoft Visual C++ - это средство позволяет разрабатывать любые приложения, выполняющиеся в среде ОС типа Microsoft Windows.

Классификация операционных систем

Операционная система составляет основу программного обеспечения ПК. Операционная система представляет комплекс системных и служебных программных средств, который обеспечивает взаимодействие пользователя с компьютером и выполнение всех других программ.

С одной стороны, она опирается на базовое программное обеспечение ПК, входящее в его систему BIOS, с другой стороны, она сама является опорой для программного обеспечения более высоких уровней – прикладных и большинства служебных приложений.

Для того чтобы компьютер мог работать, на его жестком диске должна быть установлена (записана) операционная система. При включении компьютера она считывается с дисковой памяти и размещается в ОЗУ. Этот процесс называется загрузкой операционной системы.

Операционные системы различаются особенностями реализации алгоритмов управления ресурсами компьютера, областями использования.

Так, в зависимости от алгоритма управления процессором, операционные системы делятся на:

- Однозадачные и многозадачные

- Однопользовательские и многопользовательские

- Однопроцессорные и многопроцессорные системы

- Локальные и сетевые.

По числу одновременно выполняемых задач операционные системы делятся на два класса:Однозадачные (MS DOS) и Многозадачные (OS/2, Unix, Windows)

В однозадачных системах используются средства управления периферийными устройствами, средства управления файлами, средства общения с пользователями. Многозадачные ОС используют все средства, которые характерны для однозадачных, и, кроме того, управляют разделением совместно используемых ресурсов: процессор, ОЗУ, файлы и внешние устройства.

В зависимости от областей использования многозадачные ОС подразделяются на три типа:Системы пакетной обработки (ОС ЕС), Системы с разделением времени (Unix, Linux, Windows) и Системы реального времени (RT11)

Системы пакетной обработки предназначены для решения задач, которые не требуют быстрого получения результатов. Главной целью ОС пакетной обработки является максимальная пропускная способность или решение максимального числа задач в единицу времени.

Эти системы обеспечивают высокую производительность при обработке больших объемов информации, но снижают эффективность работы пользователя в интерактивном режиме.

В системах с разделением времени для выполнения каждой задачи выделяется небольшой промежуток времени, и ни одна задача не занимает процессор надолго. Если этот промежуток времени выбран минимальным, то создается видимость одновременного выполнения нескольких задач. Эти системы обладают меньшей пропускной способностью, но обеспечивают высокую эффективность работы пользователя в интерактивном режиме.

По числу одновременно работающих пользователей на ЭВМ ОС разделяются на однопользовательские (MS DOS) и многопользовательские (Unix, Linux, Windows 95 - XP).

В многопользовательских ОС каждый пользователь настраивает для себя интерфейс пользователя, т.е. может создать собственные наборы ярлыков, группы программ, задать индивидуальную цветовую схему, переместить в удобное место панель задач и добавить в меню Пуск новые пункты.

В многопользовательских ОС существуют средства защиты информации каждого пользователя от несанкционированного доступа других пользователей.

Многопроцессорные и однопроцессорные операционные системы. Одним из важных свойств ОС является наличие в ней средств поддержки многопроцессорной обработки данных. Такие средства существуют в OS/2, Net Ware, Widows NT.По способу организации вычислительного процесса эти ОС могут быть разделены на асимметричные и симметричные.

Одним из важнейших признаков классификации ЭВМ является разделение их на локальные и сетевые. Локальные ОС применяются на автономных ПК или ПК, которые используются в компьютерных сетях в качестве клиента.

В состав локальных ОС входит клиентская часть ПО для доступа к удаленным ресурсам и услугам. Сетевые ОС предназначены для управления ресурсами ПК включенных в сеть с целью совместного использования ресурсов. Они представляют мощные средства разграничения доступа к информации, ее целостности и другие возможности использования сетевых ресурсов.

Операционная система Windows XP - это современная многозадачная многопользовательская 32 - разрядная ОС с графическим интерфейсом пользователя. История развития ОС Windows изложена в разделе дистанционное обучение основам работы в операционной системе Windows XP.

Операционные системы семейства Windows являются наиболее распространенными ОС, которые установлены в домашних и офисных ПК.

Графическая оболочка ОС Windows обеспечивает взаимодействие пользователя с компьютером в форме диалога с использованием ввода и вывода на экран дисплея графической информации, управления программами с помощью пиктограмм, меню, окон, панелей (управления, задач, инструментов) и других элементов управления.

Основными элементами графического интерфейса Windows являются: Рабочий стол, Панель задач с кнопкой Пуск. Так как в Windows применен графический пользовательский интерфейса, то основным устройством управления программами является манипулятор мышь.

Работа с окнами

Окно представляет собой область экрана, ограниченную прямоугольной рамкой. В нем отображается содержимое папки, работающая программа или документ.

Различают три варианта отображения окна на экране:

- окно стандартного размера занимает часть площади экрана. При желании можно переместить его или любую его границу в другое место экрана

- окно, развернутое на весь экран, имеет максимальный размер

- свернутое окно изображается в виде кнопки на панели задач.

В свернутом окне программа продолжает выполняться.

Окна можно классифицировать по типу: окно программы (окно папки), окно документа, окно диалога, окно справки.

Окна программ

Окна программ – это окна, в которых отображаются программы.

Элементы окна программы: строка заголовка (слева - системное меню, справа – кнопки переключения режимов отображения на экране), строка меню, панель инструментов, рабочая область, полосы прокруток, строка состояния.

Диалоговые окна

Диалоговые окна в Windows используется для задания параметров и настроек ОС, оборудования и программ.

Основные элементы окна диалога: Вкладка, Кнопка, Переключатель, Текстовое поле, Список, Кнопка раскрытия списка, Флажок, Индикатор, Ползунок.

Меню в Windows

В ОС Windows применяются четыре типа меню (меню – это список команд, выводимых на экран и предлагаемых пользователю для выбора):

- Главное меню (открывается кнопкой Пуск),

- Строка меню в окнах приложения (все программы, входящие в стандартный пакет поставки Windows, имеют строку меню),

- Системное меню в окнах приложения (для изменения размеров окна и его положения),

- Контекстное меню.

Работа с файлами

Все файлы, документы и программы в Windows хранятся в папках. В электронной папке, как правило, хранят файлы, сгруппированные по какому-либо признаку, типу и другие папки.

Папка – это контейнер для программ и файлов в графических интерфейсах пользователя, отображаемый на экране с помощью значка, имеющего вид канцелярской папки. Windows предоставляет средства для управления файлами и папками.

К таким средствам относятся программа Проводник и окно Мой компьютер. Приложение Проводник является главным инструментом Windows для просмотра файлов и папок, хранящихся на жестких и гибких дисках и других носителях информации.

Проводник отображает иерархическую структуру файлов, папок и дисков на ПК. В левой части проводника Windows использует иерархическое представление папок, файлов и других ресурсов, подключенных к компьютеру или сети.

Мой компьютер – программа, используемая для работы с файлами и папками, хранящимися на дисках компьютера. Мое сетевое окружение – программа, используемая для работы с сетевыми ресурсами в рабочей группе.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

    А.С. Грошев. Информатика. Учебник. 2010.

    Н. Угринович. Информатика и информационные технологии. Учебник. 2004.

1
