Рішення транспортної задачі за методом ПЗК і в Excel
Зміст
Моделювання економіки. Транспортна задача.
Список використаної літератури
Моделювання економіки. Транспортна задача
Опишемо як вирішуються транспортні задачі та наведемо приклад рішення за допомогою надбудови „Поиск решения” у MS Excel.
Нехай існує [m] пунктів,
у яких зосереджено деякий однорідний
вантаж. Номер пункту зосередження [i] =
1,m. Нехай відома кільккість вантажу, що
знаходиться у кожному пункті зосередження
[a>i>].
Цей вантаж треба доставити до [n] пунктів
споживання. Номер пункту споживання
[j]=1,n. Нехай відома потреба [b>ij>]
у цьому вантажі у кожному пункті
споживання. Також відомі питомі витрати
на перевезення вантажу з i-того пункту
зосередження до j-того пункту споживання
[c>ij>].
Треба визначити, скільки вантажу треба
везти з кожного з пунктів зосередження
до кожного з пунктів споживання таким
чином, щоб з кожного пункту зосередження
загалом вивозилоси не більше, ніж там
є, а до кожного пункту споживання не
менше від потреби (
),
і загальна вартість перевезень була
якомога меншою.
Розв’язок:
Позначимо невідомі обсяги перевезень з кодного пункту зосередження до кожного пункту споживання [x>ij>]. Отже, умова про те, що загальна кількість вантажу, вивезена з кожного пункту зосередження, не перевищує кільксітвантажу в ньому:
Умова про те, що потреба кожного пункту споживання має задовільнятися:
Обсяги перевезень між кожним пунктом зосередження і споживання – невід’мні величчини:
Розглянуті нерівності визначають деяку множину, до якої належить багато варіантів перевезень. Серед цих варіантів треба обрати такі, що мінімізували б функцію:
(пошук умовного мінімуму для функції багатьох змінних).
Приклад
Заводи деякої автомобільної фірми розміщено у містах А, В, С та D. Основні центри розподілення продукції сконцентровано у містах 1, 2, 3 та 4. Обсяги виробництва заводів наведено у таблиці, так само як величини попиту у центрах розподілення. Вартість перевезення автомобілів залізницею по кожному із маршрутів або час перевезення по кожному із маршрутів наведено у таблиці.
Побудуйте математичну модель, яка дозволить визначити кількість автомобілів, що перевозиться з кожного заводу у кожен розподільчий центр, та оптимальний план перевезень таким чином, щоб загальні транспортні витрати були мінімальними.
|
Пункт |
71 |
|
Місто А |
1000 |
|
Місто В |
1300 |
|
Місто С |
1400 |
|
Місто D |
800 |
|
Розподільчий центр (РЦ) у місті 1 |
1300 |
|
РЦ у місті 2 |
1500 |
|
РЦ у місті 3 |
500 |
|
РЦ у місті 4 |
1200 |
|
Пункт |
Критерій оптимальності – вартість перевезення автомобілів, $/шт |
|
71 |
|
|
A-1 |
150 |
|
A-2 |
95 |
|
A-3 |
100 |
|
A-4 |
50 |
|
B-1 |
65 |
|
B-2 |
45 |
|
B-3 |
55 |
|
B-4 |
130 |
|
С-1 |
65 |
|
С-2 |
80 |
|
С-3 |
75 |
|
С-4 |
65 |
|
D-1 |
55 |
|
D-2 |
80 |
|
D-3 |
60 |
|
D-4 |
40 |
Для рішення задачі побудуємо її математичну модель.
Невідомими є обсяги перевезень. Нехай x>ij> – обсяги перевезень з і-го постачальника до j-го продавця. Цільовою функцією є залежність вартості від розміру партії постачання:
(1),
де c>ij> – вартості перевезень с i-го постачальника до j-го продавця.
Цільова функція
F = 150x>11> + 95x>12> + 100x>13> +50x>14> + 65x>21> +45x>22> +55x>23> +130x>24> +65x>31> + 80x>32> +75x>33> +65x>34> +55x>41> +80x>42> +60x>43> +40x>44> → min.
Крім цього, невідомі повинні задовольняти таким обмеженням:
- ненегативність обсягів постачань
x>ij>≥0.
- розглянемо модель типу:
,
Розмістимо дані ситуаційної задачі в спеціальній таблиці:
|
Покупці Постачальники |
1 |
2 |
3 |
4 |
Виробництво |
|
А |
150 |
95 |
100 |
50 |
1000 |
|
B |
65 |
45 |
55 |
130 |
1300 |
|
C |
65 |
80 |
75 |
65 |
1400 |
|
D |
55 |
80 |
60 |
40 |
800 |
|
Попит |
1300 |
1500 |
500 |
1200 |
У клітинах, що стоять на перетині постачальника й покупця, ставимо довільні цифри, відстань від споживача до постачальника.
Перевіримо ситуацію на баланс:
Виробництво = 1000 + 1300 + 1400 + 800 = 4500
Попит = 1300 + 1500 + 500 + 1200 = 4500
Баланс виконується, тому не треба додавати фіктивні пункти споживання чи попиту.
Побудуємо план перевезень методом північно-західного кута:
|
Покупці Постачальники |
а |
б |
в |
г |
Виробництво |
|
А |
1000 |
1000 |
|||
|
B |
300 |
1000 |
1300 |
||
|
C |
500 |
500 |
400 |
1400 |
|
|
D |
800 |
800 |
|||
|
Попит |
1300 |
1500 |
500 |
1200 |
Розрахуємо середню вартість, на яку перевозиться вантаж:
Ще раз побудуємо план:
|
ПокупціПостачальники |
а |
б |
в |
г |
Виробництво |
|
А |
1000 |
1000 |
|||
|
B |
300 |
800 |
200 |
1300 |
|
|
C |
200 |
700 |
300 |
200 |
1400 |
|
D |
800 |
800 |
|||
|
Попит |
1300 |
1500 |
500 |
1200 |
Розрахуємо середню вартість:
Як бачимо, другий план значно краще, вартісь перевезення вантажу скоротилася на 18,89 $.
Для перевірки оптимальності складеного плану перевезень скористаємося надбудовою „Поиск решения” MS Excel (рис.1.1 і.1.3).

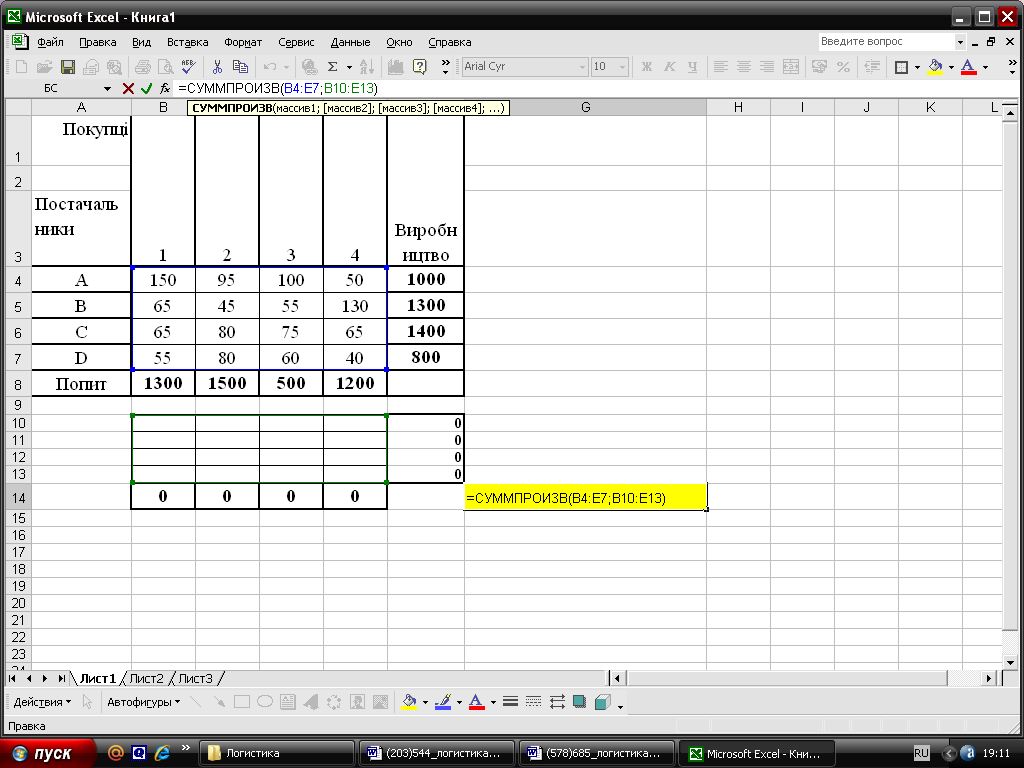

До комірки F10 внесено формулу =СУММ(B10:E10) і простягнуто її до комірки F13, до комірки В14 внесено формулу =СУММ(B10:B13) і простягнуто її до комірки Е14. До цільовій комірці G14 введено формулу (1) у вигляді виразу =СУММПРОИЗВ(B4:E7;B10:E13).

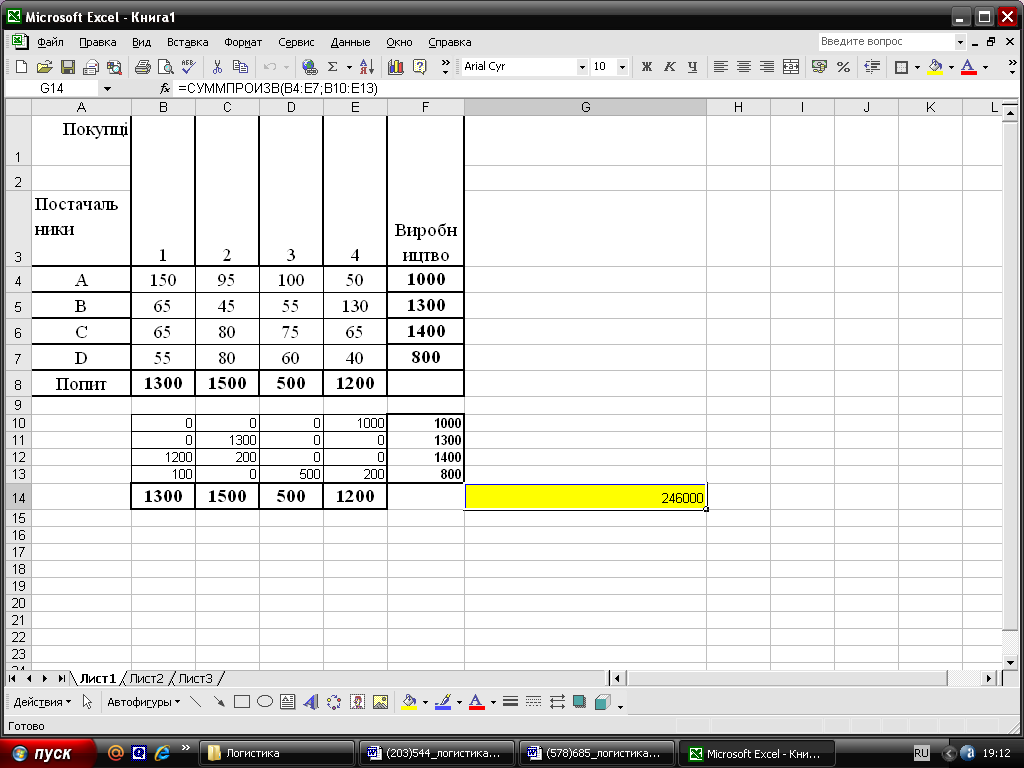

Рис.1.1.

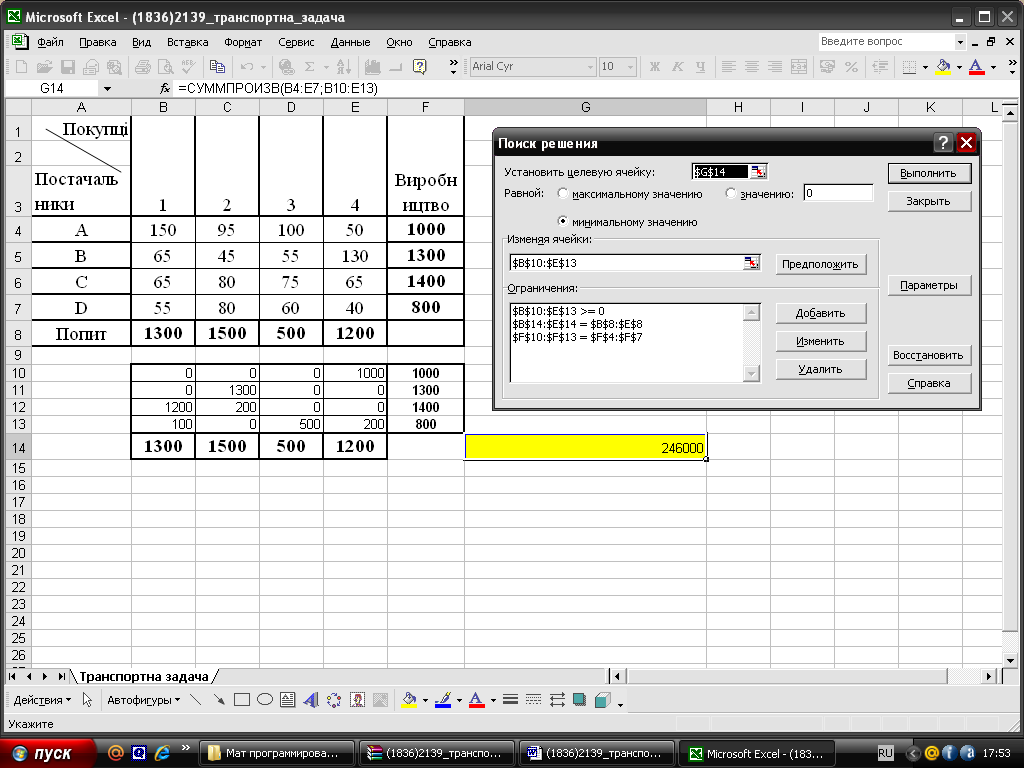

На рис.1.2. наведено внесення обмежень моделі у діалоговому вікні надбудови „Поиск решения”.
Рис.1.3.
Розрахуємо середню вартість:
Як бачимо, останній план значно краще, вартісь перевезення вантажу скоротилася на 23,11 $.
Список використаної літератури
Николин В.И. Автотранспортный процесс и оптимизация его элементов. - М.: Транспорт, 1990.
Боборыкин В.А. Математические методы решения транспортных задач. - Л.: СЗПИ, 1986.
Геронимус Б.А. Экономико-математические методы в планировании на автомобильном транспорте. - М.: Транспорт, 1982.
Аникин Б.А., Тяпухин А.П. Коммерческая логистика // Издательство Велби. М.: – 2005. – 432 с.
| Покупці | 1 | 2 | 3 | 4 | Виробництво | |
| Постачальники | ||||||
| А | 150 | 95 | 100 | 50 | 1000 | |
| B | 65 | 45 | 55 | 130 | 1300 | |
| C | 65 | 80 | 75 | 65 | 1400 | |
| D | 55 | 80 | 60 | 40 | 800 | |
| Попит | 1300 | 1500 | 500 | 1200 | ||
| 0 | 0 | 0 | 1000 | 1000 | ||
| 0 | 1300 | 0 | 0 | 1300 | ||
| 1200 | 200 | 0 | 0 | 1400 | ||
| 100 | 0 | 500 | 200 | 800 | ||
| 1300 | 1500 | 500 | 1200 | 246000 |
