Решение краевых задач в среде виртуальной гибридной машины

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ”ХПИ”

Кафедра вычислительной техники и программирования

Курсовая работа

по теме "Решение краевых задач в среде виртуальной

гибридной машины"

Харьков – 2008

ВВЕДЕНИЕ

В своем развитии вычислительные средства, рожденные удивительными идеями подобия физических процессов различной природы, прошли множество оригинальных технических реализаций. Опыт развития показывает, что жизнь технических решений в своем материальном воплощении недолговечна. Появляются новые материалы, технологии, физические среды и процессы. На их основе реализуются технические устройства для успешного применения зарекомендовавших себя методик исследований и вычислений.

Так, благодаря интенсивному развитию цифровой вычислительной техники и сверхмикроминиатюризации электронных элементов, узлов и блоков, “Аналоговые вычислительные машины” расширили свои вычислительные и функциональные возможности, превратившись в гибридные вычислительные системы моделирования, тренажерные комплексы и специализированную периферию. Время проведения исследований динамических объектов уменьшилось на порядки, стало возможным выполнять одновременно оперативную обработку и соответствующее документирование результатов.

В настоящее время в аппаратной среде цифровых машин можно реализовать программную модель универсальной гибридной (аналого-цифровой) вычислительной машины, в которой операционные блоки будут функционировать в квазипараллельном режиме (в режиме разделения времени). Такую модель удобно создавать с помощью профессиональных пакетов моделирования электронных аналоговых и цифровых схем, снабженных развитым графическим интерфейсом пользователя.

Используя макроопределения для схем операционных блоков и снабжая их соответствующими графическими обозначениями, можно сформировать весь набор операционных блоков, необходимый для представления математических моделей реальных объектов.

Положительные достоинства работы с псевдооборудованием гибридного вычислительного комплекса состоит в том, что в его среде можно моделировать объекты любой физической природы, лишь бы их можно было описать адекватными математическими моделями. При этом используется отработанная десятилетиями процедура программирования аналоговых устройств и естественное умение разработчика взаимодействовать с объектом, который им же описан математически.

В прошлом программирование аналоговых ЭВМ происходило методом переключения перемычек на коммутационной панели ЭВМ. Это было неудобно и связано с риском поражения электрическим током (напряжением до 100 В). Чтобы просмотреть результаты моделирования или выполнить замеры, необходимо было подключать осциллограф - для анализа переходных процессов, или стрелочные приборы - для анализа установившихся состояний.

Работа в среде виртуальной гибридной вычислительной машины упростила составление схем устройств, повысила наглядность экспериментов, уменьшила риск поражения электрическим током. Результаты моделирования можно просматривать на экране монитора и распечатывать на принтере.

В данном расчетно-графическом задании виртуальная гибридная вычислительная машина будет использована в качестве вычислительного инструмента для решения краевых задач методами математического и аналогового моделирования, с целью демонстрации возможностей аналоговых устройств для исследования физических объектов, описанных уравнениями математической физики в обыкновенных и частных производных.

1 АНАЛИЗ МЕТОДОВ РЕШЕНИЯ КРАЕВЫХ ЗАДАЧ

1.1 Анализ задания и постановка задачи исследования

В задании на выполнение расчетно-графического задания приведено краткое описание исходных данных следующего содержания:

Провести исследование конечно-разностных методов решения краевых задач путем моделирования в среде пакета Micro-Cap V. Оценить эффективность и сравнительную точность получения решений методом математического моделирования, аналогового моделирования и численными расчетами. Здесь, во-первых, четко указан класс задач, для которого необходимо разработать методику решения и исследования. Это класс краевых задач, к которым относятся дифференциальные уравнения в обыкновенных и частных производных с условиями, заданными на границе области решения. Во-вторых, названа моделирующая среда, в которой должна функционировать виртуальная аналоговая вычислительная машина. Это профессиональный пакет схемотехнического моделирования электронных схем Micro-Cap V. И, в-третьих, с целью сопоставления результатов решения, рекомендуется применить различные методы, из которых названы три: метод математического моделирования, метод вычислений по аналогии и метод традиционных численных расчетов.

В связи со сказанным, мне необходимо проанализировать наиболее распространенные методы решения краевых задач в обыкновенных производных, выбрать из них удобный для применения в виртуальной гибридной среде и подобрать для демонстрации контрольные задачи. Аналогичную работу необходимо провести с краевыми задачами в частных производных. Описать методику конечно-разностной аппроксимации исходных уравнений и привести алгоритмы или последовательность ее выполнения.

В результате рассмотрения существующих методов решения составить математические модели краевых задач, подобрав в качестве исходных уравнений такие, для которых, с целью контроля, несложно получить и аналитические решения.

1.2 Методы решения задач в частных производных

Среди дифференциальных уравнений в частных производных можно выделить уравнения, описывающие стационарные распределения в заданной области некоторой физической величины, и уравнения, описывающие изменение во времени распределенной в заданной области физической величины. Признаком, разделяющим уравнения на эти два подмножества, является присутствие в уравнении частной производной по времени. Принципиальное различие пространственной и временной независимых переменных состоит в том, что в отличие от однонаправленного изменения реального времени ортогональные пространственные переменные могут изменяться независимо друг от друга в обоих направлениях.

Ядром наиболее часто встречающихся дифференциальных уравнений в частных производных служит уравнение Лапласа

,

где (набла в квадрате) - оператор Лапласа, который в двумерной декартовой системе координат имеет вид

.

Это уравнение описывает стационарное поле некоторой физической величины и относится к уравнениям эллиптического, гиперболического или параболического типа в зависимости от значения определителя дифференциальной формы второй степени

, для которой соответственно ,

где - в общем случае функции координат и потенциала u.

К нестационарным уравнениям параболического и гиперболического типов относятся соответственно уравнение теплопроводности с параметрами-функциями  и S

и уравнения волновое и бигармоническое с параметром С

и

Названные уравнения представлены в канонической форме, которая включает безразмерные относительные переменные, обычно приводимые к диапазонам изменения [0,1] и [-1,1]. Размерности слагаемых согласуются посредством параметров уравнения.

Основным методом решения дифференциальных уравнений в частных производных является аппроксимация уравнения системой алгебраических уравнений или системой дифференциальных уравнений. Эти два вида аппроксимаций в литературе получили название метод сеток и метод прямых.

Метод сеток реализуется в том случае, когда частные производные, входящие в уравнение, заменяются в каждой точке заданной области конечно-разностными выражениями, полученными из значений искомого решения в окружающих точках. Количество уравнений в системе связано с шагом дискретизации временной и пространственных переменных и формой границы области решения. Число точек, попавших внутрь области решения, определяет число неизвестных и уравнений.

Метод прямых относится к случаю, когда одна из независимых переменных является временем (случай нестационарных задач) или когда одну из пространственных переменных (случай стационарных задач) пропорционально связывают со временем. Частные производные от независимых переменных, не связанных с временем, аппроксимируют конечными разностями. В результате, оставшиеся дискретными независимые переменные сочетанием своих значений определяют общее число дифференциальных уравнений, которые в общем случае являются краевыми.

Аппроксимирующие дифференциальные уравнения с краевыми условиями невозможно интегрировать как систему уравнений Коши. Линейная система краевых задач многократно решается с частными начальными условиями и по результатам решений краевые условия пересчитываются в начальные. Нелинейной системе для приближенного вычисления начальных условий потребуются итерационные процедуры, рассмотренные выше.

Математические модели, сформированные по методам сеток и прямых, могут быть решены методом математического моделирования с применением аналоговых или псевдо аналоговых операционных блоков, а также методом аналогий.

Метод аналогий (аналоговое моделирование) заключается в том, что для каждого уравнения математической модели подбирается физический объект, переменные состояния которого связаны таким же уравнением. В подавляющем большинстве случаев в качестве аналоговых объектов используются схемы с электрическими и электронными компонентами. Особенно простыми аналогами уравнений математических моделей являются уравнения электрических схем, полученные на основании законов Ома и Кирхгофа.

Итак, все рассмотренные методы используют конечно-разностную аппроксимацию, к рассмотрению которой мы переходим.

1.3 Конечные разности и аппроксимация производных

1.3.1 Определение конечных разностей

Конечная разность "вперед" для таблично заданной функции в i-той точке определяется выражением: , где функция задана, как функция целочисленного аргумента с единичным шагом по аргументу i.

Для аналитически заданной и протабулированной с постоянным шагом h функции f(x) определяющее соотношение имеет вид:

f(x) = f(x+h) - f(x)

Преобразование таблицы функции f(x) в функцию целочисленного аргумента g(i) осуществляют при помощи линейного соотношения между аргументами x и i : .

Повторные конечные разности n-го порядка в i-той точке для табличной функции g(i) определяются соотношением

Линейность конечно-разностного оператора позволяет ввести конечно-разностный оператор сдвига E=(1+) и многочлены от оператора с целыми коэффициентами, такие, как

и т.п.,

где должно рассматриваться в качестве оператора повторной разности k-го порядка .

Применение оператора сдвига к g(i) преобразует последнее в g(i+1) :

g(i+1) = Eg(i) = (1+)g(i)= g(i) + g(i).

Повторное применение оператора сдвига позволяет выразить значение ординаты функции g(i) в точке (i+n) через конечные разности различных порядков:

где - число сочетаний из n элементов по k ;

-

многочлен степени k от целой переменной n (), имеющий k сомножителей. При k=n .

Относительно начала координат (i=0 - начало таблицы) функция целочисленной переменной g(n) представляется разложением по многочленам различных степеней от 0 до n. Для больших степеней конечные разности равны нулю.

С другой стороны, так как , то

Таким образом, любая повторная конечная разность выражается взвешенной алгебраической суммой ординат табличной функции.

1.3.2 Взаимосвязь операторов разности и дифференцирования

Значение функции на удалении h от некоторой точки можно выразить через значения производных в этой точке, разложив ее в ряд Тэйлора:

где - оператор дифференцирования,

- оператор сдвига, выраженный через оператор p .

h- шаг по оси действительной переменной

Из равенства операторов сдвига, выраженных через p и , можно получить взаимосвязь этих линейных операторов:

,

Оператор дифференцирования порядка n, перенесенный в точку, например, на 2 шага вперед представляется так:

Если алгебраически перемножить многочлены с конечно-разностными операторами и ограничиться операторами со степенью не выше n, то получится одна из возможных аппроксимаций оператора дифференцирования. Например, для n=2 и четырех точечном задании функции f(x), отбросив повторные разности выше третьего порядка, получим:

.

Выразив повторные разности через ординаты табличной функции, получим второй вариант аппроксимации оператора дифференцирования:

.

Для целочисленного аргумента табличной функции запись выражения можно упростить, так как шаг h=1 и :

.

Для k-той производной в точке m от начала интервала [0,n]:



После выполнения операций возведения многочленов в степень и их перемножения, конечные разности со степенями больше n отбрасываются, а оставшиеся заменяются выражением . Раскрыв скобки, подставив и сгруппировав подобные члены, получим аппроксимирующую сумму из (n+1)-й ординаты функции:

.

Коэффициенты минимальны для точек середины интервала (m=n/2) и максимальны - для крайних. Аналогично ведут себя и коэффициенты в выражении погрешности аппроксимации.

Таким образом, для любой внутренней точки из группы выбранных равномерно расположенных ординат можно сформировать выражение, аппроксимирующее производную взвешенной суммой.

1.4 Представление уравнений конечно-разностной моделью

При математическом описании реальных физических объектов чаще всего приходится иметь дело с дифференциальными уравнениями в обыкновенных или частных производных второго порядка с начальными, краевыми или граничными условиями.

Для аппроксимации таких уравнений удобно заранее построить таблицы коэффициентов для выражений производных по заданному числу значений функции. В бакалаврской работе воспользуемся аппроксимацией по трем и пяти точкам, коэффициенты для которых приведены в таблицах 1, 2, 3, 4. В крайних справа колонках таблиц приведены коэффициенты выражений, вынесенных в заголовок колонки, для погрешности аппроксимации производной в выбранной точке. В выражениях погрешности присутствуют значения производных функции с порядками выше порядка аппроксимируемой производной.

Таблица 1 - Аппроксимация первой производной по трем точкам

y(0)

y(1)

y(2)

y’(0)

-3

4

-1

2

y’(1)

-1

0

1

-1

y’(2)

1

-4

3

2


Таблица 2 - Аппроксимация второй производной по трем точкам

1

-2

1

-12, 2

1

-2

1

0, -1

1

-2

1

12, -2

Таблица 3 - Аппроксимация первой производной по пяти точкам

-25

48

-36

16

-3

12

-3

-10

18

-6

1

-3

1

-8

0

8

-1

2

-1

6

-18

10

3

-3

3

-16

36

-48

25

12

Таблица 4 - Аппроксимация второй производной по пяти точкам

35

-104

114

-56

11

-150, 12

11

-20

6

4

-1

15, -3

-1

16

-30

16

-1

0, 2

-1

4

6

-20

11

15, 3

11

-56

114

-104

35

150, -12

Чтобы получить конечно-разностную модель дифференциального уравнения, необходимо сначала интервал или область решения разделить с постоянным шагом по осям координат на требуемое число подинтервалов и для каждой внутренней точки подставить аппроксимирующие выражения в заданное уравнение. После приведения подобных членов в каждом уравнении, получится система алгебраических уравнений при полной дискретизации всех независимых переменных или система дифференциальных уравнений - при неполной дискретизации. К полученным таким образом уравнениям добавляются соотношения или значения функции и ее производных в точках границы области.

В процессе формирования уравнений особое внимание необходимо обращать на замену производных конечно-разностными эквивалентами в приграничных точках. В выражениях последних должны отсутствовать неизвестные значения функции в точках, расположенных вне области интегрирования. Поэтому аппроксимирующие, выражения производных из таблиц 1-4 для точек у левой границы интервала берутся из верхних строчек, а для точек у правой границы - из нижних строчек.

2. КРАЕВАЯ ЗАДАЧА В ЧАСТНЫХ ПРОИЗВОДНЫХ

В качестве демонстрационной краевой нестационарной задачи возьмем задачу теплопроводности с непрерывным временем. На этой задаче удобно показывать как динамику нагрева объекта, так и установившееся распределение температурного поля.

2.1 Задача теплопроводности с непрерывным временем

Применение метода прямых рассмотрим на примере решения уравнения теплопроводности следующего вида:

,

которое описывает изменение температуры вдоль металлического стержня длиной в 1 метр (), вваренного своими концами в две металлические пластины с разными, постоянно поддерживаемыми на них температурами

и .

Начальное распределение температуры по длине будем задавать для внутренних точек как

.

Единичную длину стержня разобьем на 8 равных частей

()

и обозначим изменяющееся значение температуры в каждой точке через .

2.2 Вариант аппроксимации дифференциальными уравнениями

Применим трех точечную аппроксимацию частной производной второго порядка, воспользовавшись таблицей 2 из раздела 1.4. Для внутренних точек и для приграничных точек коэффициенты в аппроксимирующем выражении второй производной оказываются одинаковыми. Это позволяет для каждой внутренней точки, размеченного на 8 частей стержня, записать следующую систему дифференциальных уравнений первого порядка относительно скорости изменения температур в каждой точке:

Для получения числовых значений зададим конкретные величины. Так коэффициент В для теплоизолированного по боковой поверхности алюминиевого стержня равен теплопроводности этого материала, т.е. =200 вт/(мК).

Удвоенный квадрат шага по длине стержня равен 20.1252=0.03125 м2.

Вместо температуры введем относительную переменную, разделив левую и правую части на 100:

.

Если все коэффициенты перенести в правую часть и, вычислить, записав результат перед скобками, то система уравнений примет окончательный вид:

В полученной системе > 0>=1, а > 8>=0.

В случае аппроксимации производной по времени конечными разностями «вперед», что в цифровой моделирующей среде может случиться и при непрерывном времени, соотношение между шагом по временной переменной и по пространственной должно подчиняться следующему неравенству: . При несоблюдении этого условия решение может оказаться численно неустойчивым.

2.3 Программирование для математического моделирования

Полученная в пункте 2.2 система дифференциальных уравнений, благодаря представлению искомых переменных в относительном виде, при максимальных напряжениях на выходах операционных блоков в 1 вольт и масштабных множителях, равных единице, специального расчета коэффициентов передач не требует. Коэффициенты по входам сумматоров будут такими же, как в уравнениях.

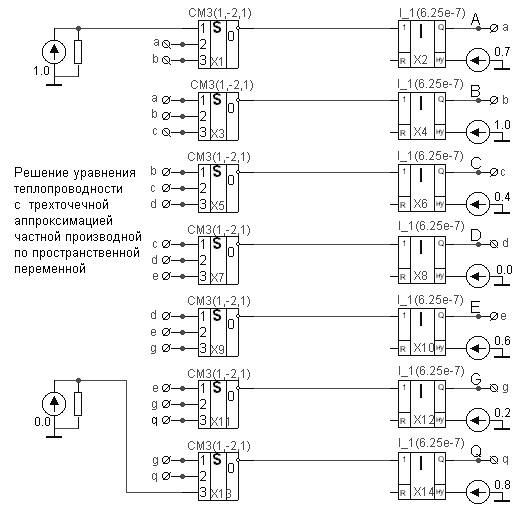

С
хема соединения операционных блоков для этой задачи показана на рисунке 1.

Рисунок 1

2.4 Программирование задачи для метода аналогий

Если в окончательной системе дифференциальных уравнений, полученных в п. 4.2, каждое уравнение преобразовать по Лапласу и разрешить относительно переменной с индексом переменной в правой части, то получится система следующего вида:

,

где - ранее вычисленный коэффициент;

p - комплексный параметр, вызванный применением преобразования Лапласа к производной.

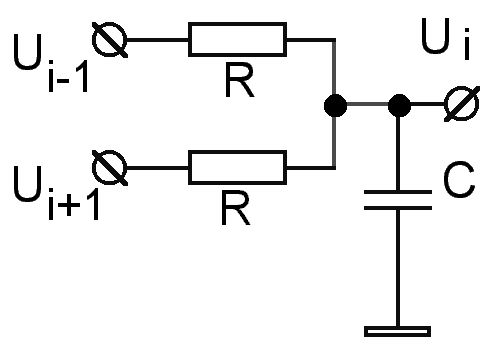

Рисунок 2

Аналогичное выражение получается для напряжений в пассивной электрической цепи, показанной на рисунке 2, если для входных и выходных напряжений использовать одинаковую индексацию.

Зависимость напряжения на внутреннем узле по отношению к общему проводу будет:

.

Если положить равными и , то достаточно при емкости С=1 мкФ выбрать сопротивление R=160 кОм. В этом случае =6.25 1/с.

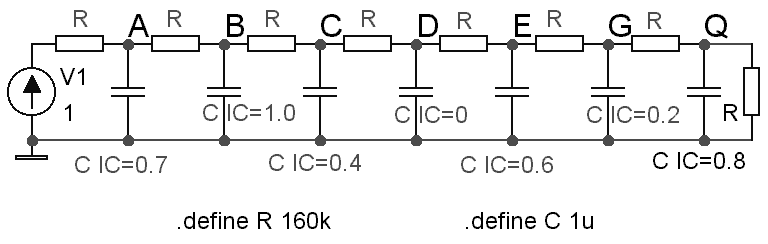

Соединив такие ячейки (аналоги дифференциальных уравнений системы) в последовательную электрическую цепь, мы получаем аналоговую модель дифференциального уравнения теплопроводности, которая изображена на рисунке 3.

Р
исунок 3

2.5 Моделирование и численное решение задачи

2.5.1 Решение задачи методом моделирования

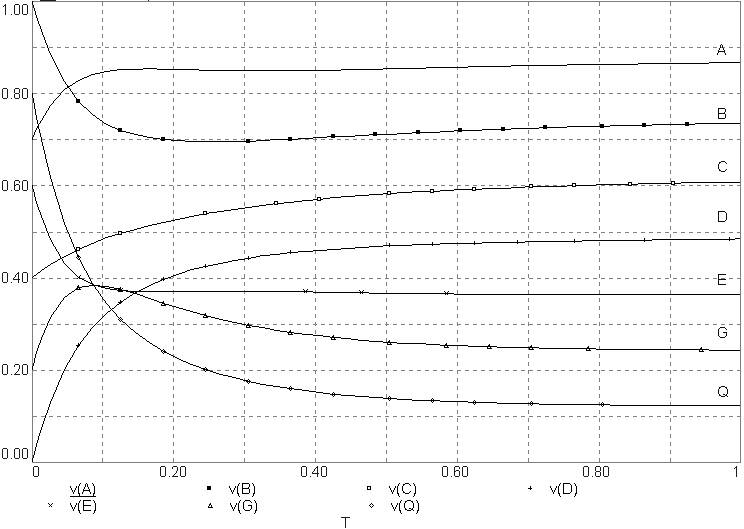

Р
исунок 4

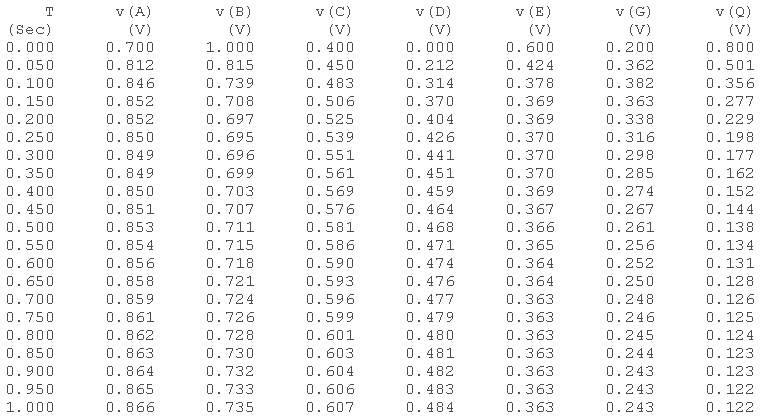

Таблица 5.-Численное представление результатов моделирования

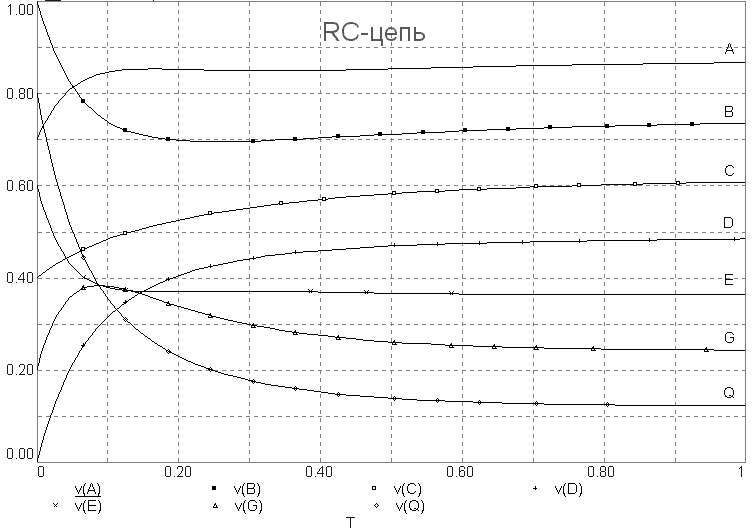

2.5.1 Решение задачи методом аналогий

Р
исунок 5

Выводы

Рисунки 4 и 5, представляющие решение задачи теплопроводности двумя методами, оказались практически идентичными. Затраты на подготовку к моделированию в среде виртуальной гибридной вычислительной машины свелись к построению схем соединения операционных блоков и заданию их параметров. Самой громоздкой частью процесса решения задачи в частных производных, независимо от применяемых вычислительных средств, является построение аппроксимирующей математической модели.

Таким образом, использованию пакета схемотехнического моделирования и созданной в его среде виртуальной гибридной машине альтернативы, на наш взгляд, нет. По крайней мере, это справедливо для задач с числом уравнений до ста. Наибольшим достоинством такого решения состоит в наглядности, оперативности и точности получаемых результатов.
