Решение задачи с помощью программ Mathcad и Matlab (работа 3)

Контрольная работа

Решение задачи с помощью программ Mathcad и MatLab

Содержание

Задание

Теоретический расчет формул

Программа в Matchad

Программа в Matlab

Выводы по работе

Задание

Легкая заряженная частица падает вертикально вниз (под влиянием силы тяжести) на одноименно заряженную пластину (начальная скорость обеспечивает движение вниз независимо от соотношения силы тяжести и силы отталкивания). Промоделировать движение частиц, считая поле, созданное пластиной однородным.

Исходные данные:

m=10^(-3);

q=10^(-9);

qp=10^-6);

r_>0>=1;

ε_>0>=8,85*10^(-12);

ε=1;

g=9,8.

Теоретический расчет формул

Рис. 1. Частица падает на пластину

Данная частица меняет свою высоту над пластиной и скорость движения в 2 случаях:

Частица падает на пластину под влиянием силы тяжести. Высота r меняется по закону: r =r0+ν_>01>*t+(g*t^2)/2 . Так как ν_>01>=0, то r=r0 – (g*t^2)/2. Подлетая к пластине на эту частицу действует отталкивающая сила, равная силе Кулона F_>k>=(q_>пл>*q)/(4*π*ε_>0>*ε*r^2). В какой-то момент t_>0> скорость частицы будет равна 0, т.е. она «повиснет в воздухе», ее результирующая сила также равна 0: F=F_>k>+F_>m>=0. => (q_>пл>*q)/(4*π*ε_>0>*ε*r^2)=mg =>

r - - минимальное значение высоты,на которое падает частица

Скорость меняется по закону:

ν(t)=ν0+dr/dt=2*r0/t–g*t

Частица отталкивается от пластины под влиянием силы Кулона. Высота меняется по закону:

r =rк+ν_>02>*t+(а*t^2)/2. Так как ν_>02>=0, получим:

.

Скорость менятся по закону: ν(t)=dr/dt

Программа в Mathcad

Исходные данные:

Результаты расчетов:

Задано:

Программа в Matlab

m=10^(-3);

q=10^(-9);

qp=10^(-6);

r0=1;

e0=8.85*10^(-12);

e=1;

g=9.8;

rk=sqrt((qp*q)/4*pi*e0*e*m*g);

t1=[0:0.08:0.48];

r1=r0-(g*t1.^2)./2

sub>plot(2,2,1);plot(t1,r1)

grid on

xlabel('t')

ylabel('r1')

v1=r0./t1-g.*t1

sub>plot(2,2,2);plot(t1,v1)

grid on

xlabel('t')

ylabel('v1')

t2=[0.5:1:6.5];

r2=rk+((qp*q)/(4*pi*e0*e*m)).*(t2.^2)./2

sub>plot(2,2,3);plot(t2,r2)

grid on

xlabel('t')

ylabel('r2')

v2=((qp*q)/(4*pi*e0*e*m)).*t2

sub>plot(2,2,4);plot(t2,v2)

grid on

xlabel('t')

ylabel('v2')

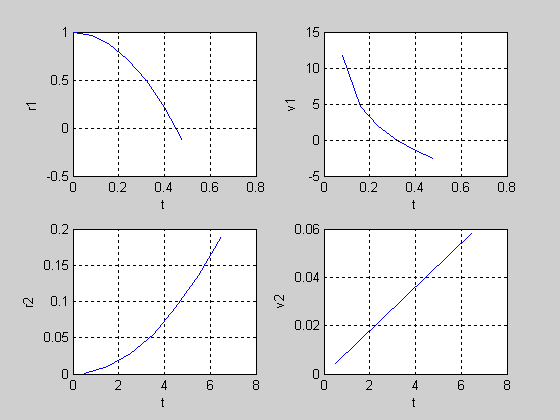

Результат:

Выводы по работе

Данная задача была решена с помощью двух программ: Mathcad и MatLab. Были построены зависимости высоты, на которой находится точка, от времени и скорости движения этой частицы от времени. Были построены 4 графика: первые 2 – это случай, когда частица падает вниз, а 2 других – частица оттолкнулась от данной пластины. В первом случае высота r уменьшается под действием силы тяжести от некоторого значения r_>0> до какого-то конечного значения r_>k>. Скорость также уменьшается, так как на нее действует сила Кулона. Она «тормозит» данную частицу. При каком-то значении t_>0> сила Кулона становится равной силе тяжести, а затем и больше нее по модулю, поэтому частица отталкивается и летит вверх по той же траектории (в идеальном случае). Значение r увеличивается, скорость также увеличивается.
