Решение задачи с помощью программ Mathcad и Matlab (работа 1)

Контрольная работа

Решение задачи с помощью программ Mathcad и Matlab

Содержание

Текст задания

    Тексты программ в среде MathCAD

    Тексты программ в среде Matlab

Задание

Глубинная бомба – торпеда, снабжённая разгонным двигателем, установленная на взрыв на заданной глубине, сбрасывается со стоящего неподвижно противолодочного корабля. Исследовать связь между временем достижения заданной глубины и формой корпуса (сферической, полусферической, каплевидной и т.д).

    Тексты программ в среде MathCAD

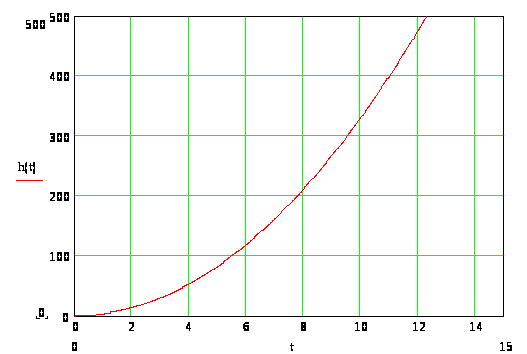

Часть 1:

Шар:

- масса бомбы

- ускорение свободного падения

- площадь поперечного сечения тела

    - плотность среды

- скорость падения бомбы

- время, через которое бомба достигнет заданной глубины 400 м.

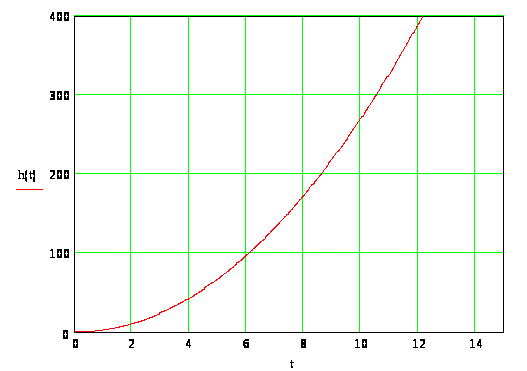

Часть 2:

Полусфера:

- масса бомбы

- ускорение свободного падения

- площадь поперечного сечения тела

    - плотность среды

- скорость падения бомбы

- время, через которое бомба достигнет заданной глубины 400 м.

Часть 3:

Каплевидное тело:

- масса бомбы

- ускорение свободного падения

- площадь поперечного сечения тела

    - плотность среды

- скорость падения бомбы

- время, через которое бомба достигнет заданной глубины 400 м.

    Тексты программ в среде Matlab

Часть 1 (шар):

Текст программы:

hold on;

grid on;

c=0.4;

m=50;

g=9.81;

S=2;

p=1;

V=20;

t=0:0.5:14;

k2=0.5*c*S*p;

h=0.5.*((m*g-k2*V^2)*(t.^2))/m;

plot(t,h);

title('Grafik');

xlabel('t');

ylabel('h');

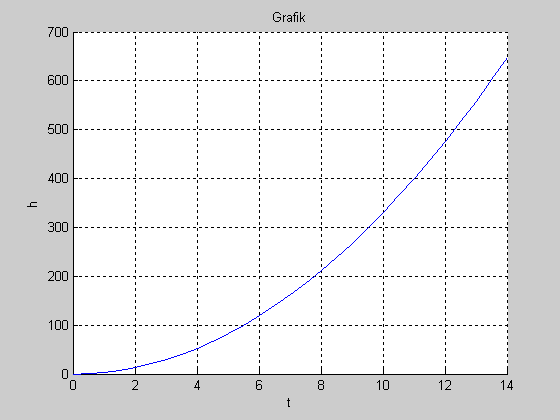

График:

Часть 2 (полусфера):

Текст программы:

hold on;

grid on;

c=0.55;

m=50;

g=9.81;

S=2;

p=1;

V=20;

t=0:0.5:14;

k2=0.5*c*S*p;

h=0.5.*((m*g-k2*V^2)*(t.^2))/m;

plot(t,h);

title('Grafik');

xlabel('t');

ylabel('h');

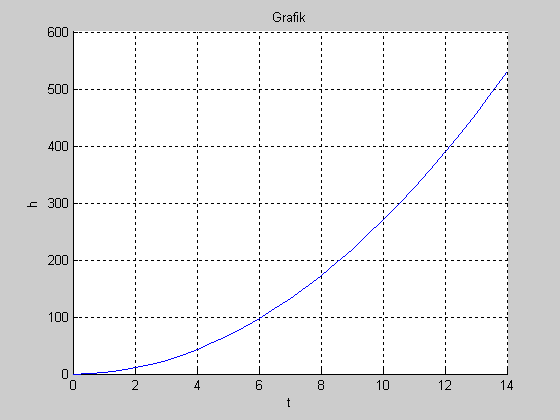

График:

Часть 3 (каплевидное тело):

Текст программы:

hold on;

grid on;

c=0.045;

m=50;

g=9.81;

S=2;

p=1;

V=20;

t=0:0.5:10

k2=0.5*c*S*p;

h=0.5.*((m*g-k2*V^2)*(t.^2))/m;

plot(t,h);

title('Grafik');

xlabel('t');

ylabel('h');

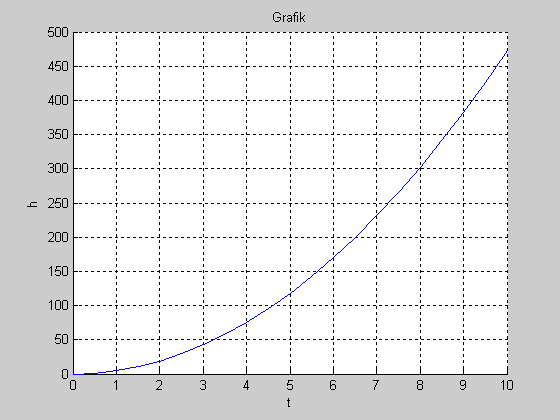

График:
