Введение

Готовая продукция может отражаться в учете по фактической или нормативной (плановой) производственной себестоимости. Фактическая производственная себестоимость готовой продукции может быть рассчитана только после окончания отчетного месяца. Вместе с тем, движение продукции происходит ежедневно. В этих условиях для текущего учета используется условная оценка продукции - учетная цена. В качестве учетной цены может быть использована нормативная (плановая) себестоимость, договорная цена и т. д.

Целью курсового проекта является создание базы данных «Учет готовой продукции на складе», а также закрепление профессиональных навыков по созданию баз данных и приложений, использующих эти базы данных.

Для достижения этой цели необходимо решить следующие задачи:

Рассмотреть предметную область;

Выявить документы необходимые для учета готовой продукции на складе;

Выявить входящую и выходящую информацию;

Разработать программное приложение.

1 Разработка информационной модели предметной области

1.1 Описание предметной области (ПО) решаемой задачи

Готовая продукция – конечный продукт производственного процесса организации.

Готовую продукцию из производства передают на склад. Такая передача осуществляется на основании накладных на передачу товарно-материальных ценностей на склад. Накладную составляет в двух экземплярах подразделение-сдатчик (цех). На обоих экземплярах накладных должны быть две подписи: начальника цеха готовой продукции и начальника склада готовой продукции.

На основании одного из экземпляров накладной, которая остается на складе готовой продукции, начальник склада или ответственное лицо заполняет карточку складского учета. В ней делают запись об оприходовании готовой продукции поступившей на склад и передают в бухгалтерию. В бухгалтерии, в соответствии с П(С)БУ 9, учет готовой продукции ведут по ее наименованиям или однородной группе (виду).

Записи в карточке складского учета ведут на основании каждого приходного документа и имеют тот же порядковый номер, ту же дату составления.

1.2 Описание форматов входных документов

Приходный ордер № _______

Дата __________

Подразделение _________________________________

№ п/п

Наименование

Количество

Единица измер.

Цена

1

2

3

4

5

Сдал________________ _______________________

(подпись) (расшифровка подписи)

Принял________________ _______________________

(подпись) (расшифровка подписи)

1.3 Описание содержания отчетных документов

-отчет «Приходный ордер» название организации, № цеха, какой склад принял, наименование товара, кол-во, ед. изм., цена, директор фирмы. Отражает информацию о поступившей продукции.

- отчет «Готовая продукция» наименование, ед. изм., количество, цена, сумма.

Отражает информацию о готовой продукции на складе.

1.4 Описание функциональной схемы программного приложения

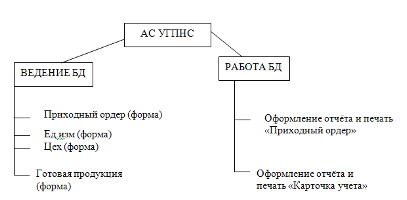

Функциональная схема состоит из двух частей: Ведение БД и Работа с БД. Ведение БД заключается в возможности просмотра и редактирования данных. Работа с БД подразумевает под собой возможность просмотра отчётов, а также выполнение запросов.

2. Разработка инфологической модели предметной области

2.1 Описание информационных объектов (сущностей), их классы, атрибуты, связи

База данных «Учет готовой продукции на складе» предназначена для хранения и обработки сведений о поступлении готовой продукции. Для решения задачи необходима входная нормативно-справочная (НСИ) и оперативная информация, на основании которой получают результатную информацию. Логическая схема строится из трех основных блоков: сущностей, атрибутов и связей. В соответствии с ER-диаграммой, в логической схеме отображаются сущности:

Журнал накладных, в которой хранится информация о приходных ордерах;

Готовая продукция, в которой хранится информация о товарах на складе;

Цех, в которой хранится информация о цехах;

Сущность Приходный ордер

№ Накладной - Числовой

Дата - Дата/время

Название организации - Текстовый

Адрес - Текстовый

Сдал - Текстовый

Принял - Текстовый

Сдал цех – Текстовый

2.Сущность Готовая продукция

Наименование - Текстовый

Кол-во - Числовой

Ед_изм - Текстовый

Цена - Числовой

№ Накладной – Числовой

Стеллаж - Текстовый

Сущность Цех

Наименование – Текстовый

Зав. цехом – Текстовый

2.2 Процедура нормализации

Так как таблица «Готовая продукция» содержит атрибут «ед_изм.», который может повторяться, то этот атрибут необходимо вынести в отдельную таблицу «Ед_изм». И связать эти таблицы связью один ко многим.

0100090000031602000002009601000000009601000026060f002203574d4643010000000000010075c00000000001000000000300000000000000030000010000006c0000000000000000000000350000006f0000000000000000000000173400005316000020454d4600000100000300001000000002000000000000000000000000000000c0120000131a0000cb0000001b010000000000000000000000000000f818030078510400160000000c000000180000000a00000010000000000000000000000009000000100000004e0c000046050000520000007001000001000000a4ffffff00000000000000000000000090010000000000cc04400022430061006c006900620072006900000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000001100c09a110010000000249e1100a49b1100524f6032249e11001c9b1100100000008c9c1100089e1100244f6032249e11001c9b110020000000ac762e311c9b1100249e110020000000ffffffff0c04ee0027772e31ffffffffffff0180ffff01803fff0180ffffffff0000000000080000000800004300000001000000000000005802000025000000372e9001cc00020f0502020204030204ef0200a07b20004000000000000000009f00000000000000430061006c006900620072000000000000000000e49b1100bf222e3130ee0f32449f1100509b1100ee39273108000000010000008c9b11008c9b1100187a253108000000b49b11000c04ee006476000800000000250000000c00000001000000250000000c00000001000000250000000c00000001000000120000000c00000001000000180000000c0000000000000254000000540000000000000000000000350000006f0000000100000055558740a0ab87400000000057000000010000004c0000000400000000000000000000004e0c00004605000050000000200039043600000046000000280000001c0000004744494302000000ffffffffffffffff4f0c000047050000000000004600000014000000080000004744494303000000250000000c0000000e000080250000000c0000000e0000800e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c02da00fd01040000002e0118001c000000fb02f1ff0000000000009001000000cc0440002243616c6962726900000000000000000000000000000000000000000000000000040000002d010000040000002d010000040000002d0100000400000002010100050000000902000000020d000000320a0e0000000100040000000000fd01db00208d09001c000000fb020300010000000000bc02000000cc0102022253797374656d0000000000000000000000000000000000000000000000000000040000002d010100040000002d010100030000000000

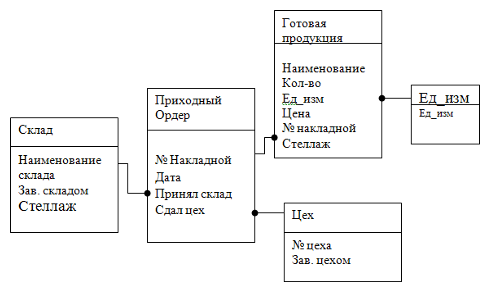

2.3 Разработать модель( «Таблица- связь»)

3 Разработка даталогической модели

3.1 Описание выбранной СУБД

В качестве СУБД была выбрана MS Access 2003, т.к. она создана для работы с реляционными базами данных, включающая все необходимые инструментальные средства для создания локальной базы данных. Теперь обосную свой выбор:

MS Access входит в основной пакет Ms Office, который имеет широкое распространение, что при условии покупки этого пакета исключает необходимость приобретения другой СУБД;

с помощью MS Access можно разрабатывать простые и удобные формы ввода данных, что упрощает работу пользователя;

MS Access позволяет осуществлять автоматическую обработку данных;

MS Access имеет интуитивно понятный интерфейс, что значительно упрощает работу;

MS Access позволяет осуществлять выдачу простых и сложных отчетов.

Система Access — это набор инструментов конечного пользователя для управления базами данных. В ее состав входят конструкторы таблиц, форм, запросов, отчетов, web страниц и макросов.

3.2 Представление концептуальной схемы в виде таблиц реляционной базы данных с данными контрольного примера

Каждая сущность логической схемы должна быть представлена таблицей реляционной базы данных, в которой каждый столбец - это атрибут сущности. На каждую таблицу составляется описание логической структуры, в ней определяются основные характеристики каждого поля (атрибута) таблицы, значения характеристик будут использованы при создании базы данных в конкретной СУБД. Для данного задания таблицы будут иметь вид:

Таблица 1. Сущность таблицы «Ед_изм»

Ед_изм

Шт.

Таблица 2. Сущность таблицы «Приходный ордер»

№ Накладной

Дата

Сдал цех №

1

01-дек-2008

1

Таблица 3. Сущность таблицы «Готовая продукция»

Наименование

Кол-во

Ед_изм

Цена

Стеллаж

№ Накладной

хлеб белый

1000

Кг

20,00р.

1

1

Таблица 4. Сущность таблицы «Цех»

№ цеха

Зав. цехом

1

Петров И. И.

3.3 Описание логической структуры таблиц с определением ключей и описанием ограничений

Таблица 1. Описание логической структуры таблицы «Ед_изм»

Признак ключа

Имя поля

Тип данных поля

Длина

Точность числа

ограничения

-

Ед_изм

Текстовый

10

-

-

Таблица 2. Описание логической структуры таблицы «Приходный ордер»

Признак ключа

Имя поля

Тип данных поля

Длина

Точность числа

ограничения

Pk

№ Накладной

Числовой

Длинное целое

Авто

>0

Дата

Дата/время

-

-

-

Fk

Сдал цех №

числовой

Длинное целое

Авто

>0<4

Таблица 3. Описание логической структуры таблицы «Готовая продукция»

Признак ключа

Имя поля

Тип данных поля

Длина

Точность числа

ограничения

-

Наименование

Текстовый

50

-

-

-

Кол-во

Числовой

Длинное целое

Авто

>0

-

Ед_изм

Текстовый

10

-

-

-

Цена

Денежный

Денежный

Авто

-

-

Стеллаж

Числовой

Длинное целое

Авто

>0<11

PK

№ Накладной

Числовой

Длинное целое

Авто

-

Таблица 4. Описание логической структуры таблицы «Цех»

Признак ключа

Имя поля

Тип данных поля

Длина

Точность числа

ограничения

-

Зав. цехом

Текстовый

30

-

-

Pk

Цех №

числовой

целое

Авто

>0<4

3.4 Описание запросов к базе данных на основе разработанных таблиц реляционной БД

Запрос «Готовая_продукция» используется для формирования отчета «Готовая продукция», отбирает данные о продукции. используются поля Наименование, Кол-во, Ед_изм, Цена, № Приходного ордера, Стеллаж из таблицы «Готовая продукция».

Запрос «Приходный_ордер» используется для формирования отчетов «Приходный ордер» и «Карточка учета» , отбирает данные об отдельно взятой накладной. Используются поля №Накладной (поиск по № накладной), дата, Сдал цех №, Принял склад из таблицы «Приходный ордер», поле Зав. складом из таблицы «Склад».

3.5 Описание формирования, содержания и вида выходных документов (отчетов)

В базе данных используется отчета: «Готовая продукция», «Приходный ордер».

1. Отчет «Готовая продукция» сформирован на основе таблицы ««Готовая продукция»»

Наименование

Кол-во

Ед_изм

Цена

№ Приходного ордера

Стеллаж

Хлеб "поклеванный"

100

Шт.

10,00р.

2

2

2. Отчет «Приходный ордер» сформирован на основе запроса «Приходный_ордер»

Приходный ордер №Дата

Сдал Принял склад

Наименование

Количество

Ед измерения

Цена

Сдал зав. цехом ___________________________ Подписьрасшифровка подписи

Принял зав. складом ____________________________

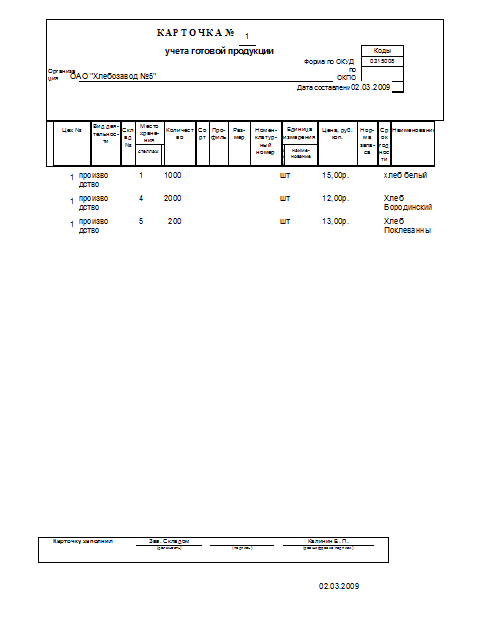

3. Отчет «карточка учета» сформирован на основе запроса «Приходный_ордер»

4 Физическая модель базы данных

4.1 Описание технологии ведения (сопровождения) базы данных (ввод, корректировка: добавление, удаление, изменение)

Формы используется для добавления, удаления, изменения информации в таблицах базы данных.

Формы имеют интуитивно понятный интерфейс.

4.2 Создание структуры базы данных в СУБД ACCESS:

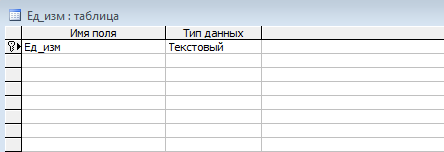

1 Таблица «Ед_изм» в режиме конструктора

2. Таблица «Ед_изм»

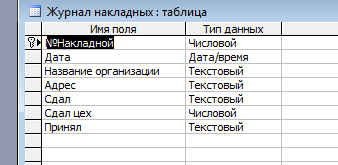

3 Таблица «Приходный ордер» в режиме конструктора

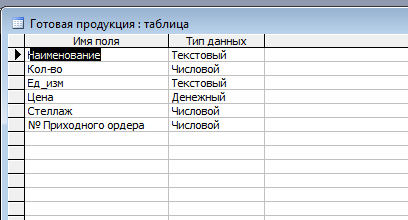

4 Таблица «Готовая продукция» в режиме конструктора

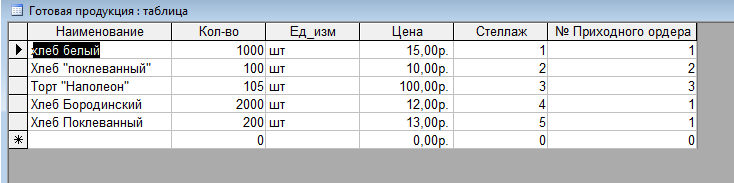

5 Таблица «Готовая продукция»

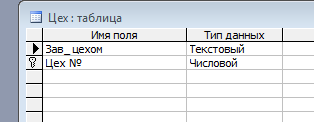

6 Таблица «цех» в режиме конструктора

7 Таблица «цех»

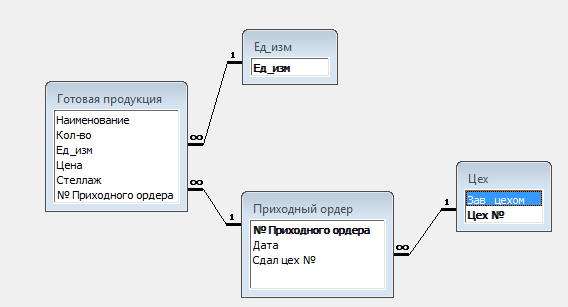

Сформировать схему связей данных

Создание запросов проектируемой БД

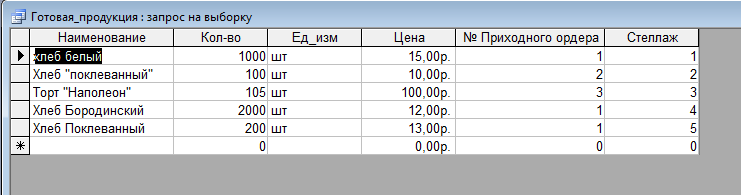

Запрос «Готовая_продукция»

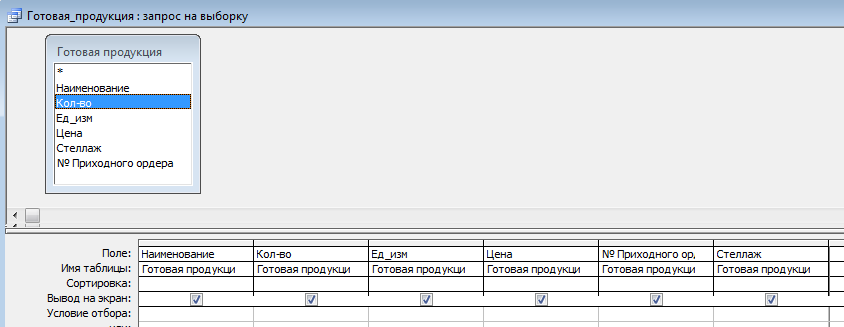

Запрос «Готовая_продукция» в режиме конструктора

Запрос «Приходный_ордер»

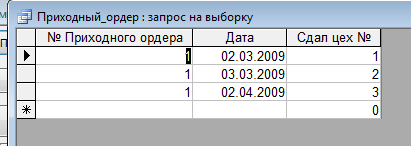

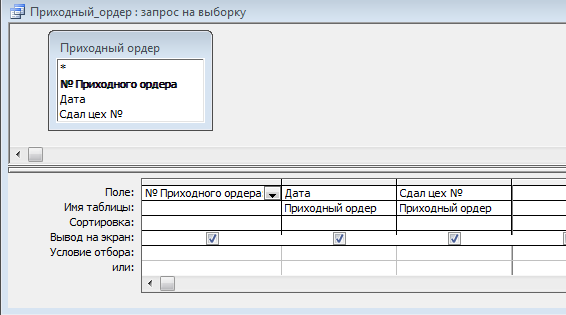

Запрос «Приходный_ордер» в режиме конструктора

Создание отчетов проектируемой БД

1 Отчет «Приходный ордер»

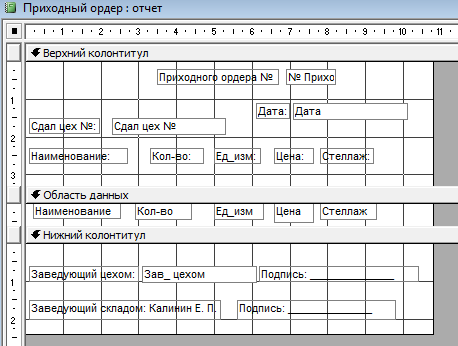

Отчет «Приходный ордер» в режиме конструктора

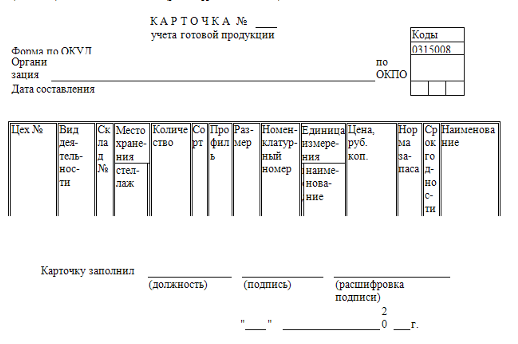

2 Отчет «Карточка учета»

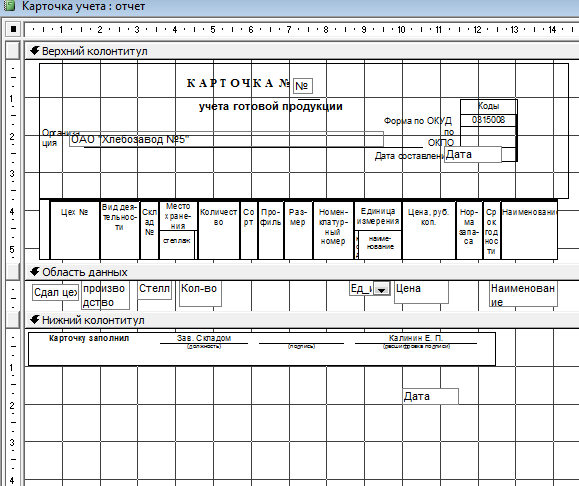

Отчет «Карточка учета» в режиме конструктора

Создание форм для ведения проектируемой БД

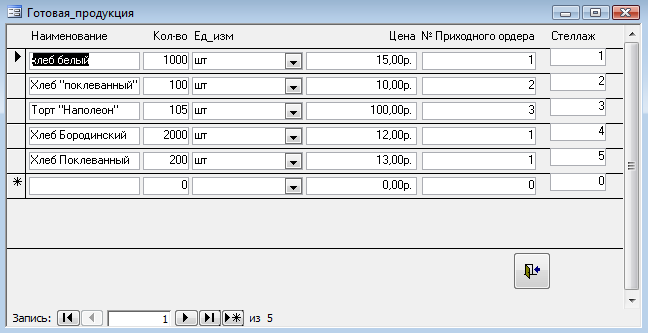

1 Форма «Готовая продукция»

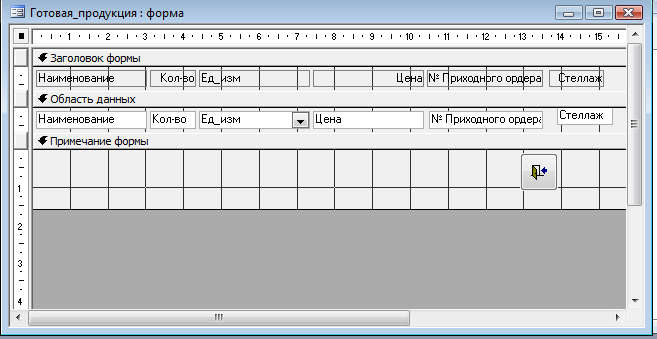

Форма «Готовая продукция»в режиме конструктора

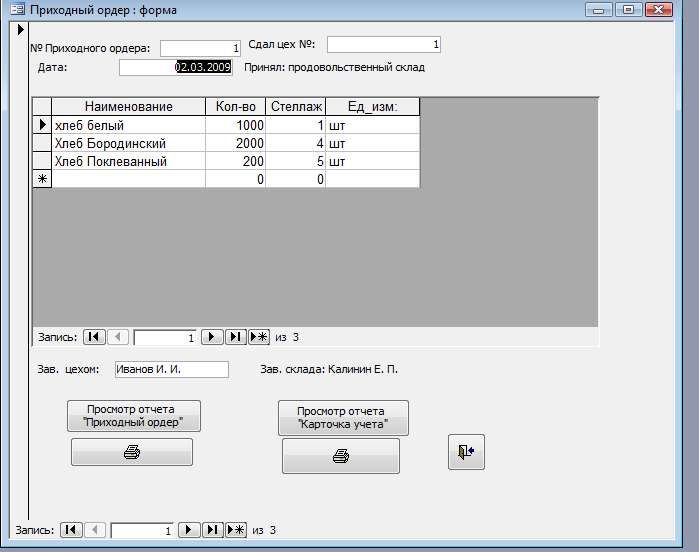

2. Форма «Приходный ордер»

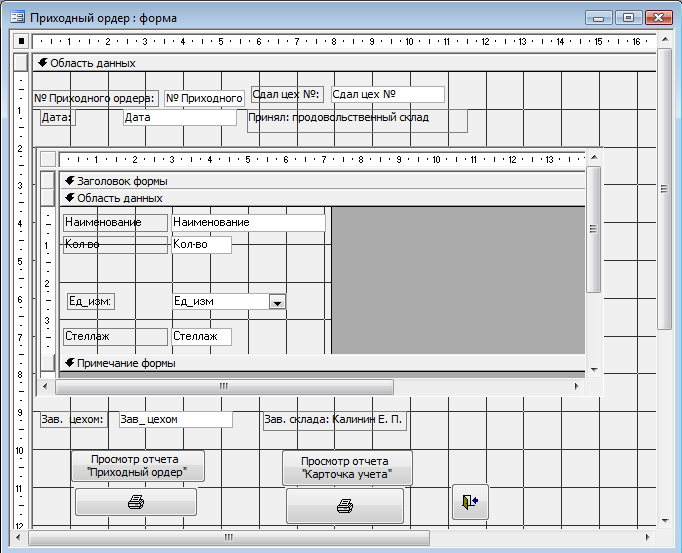

Форма «Приходный ордер» в режиме конструктора

Форма «Ед_изм»

Форма «Ед_изм» в режиме конструктора

Форма «Цех»

Форма «Цех» в режиме конструктора

Форма «Главная форма»

Форма «Главная форма» в режиме конструктора

5 Разработка пользовательского приложения – информационной системы (ИС) – на основе созданной базы данных

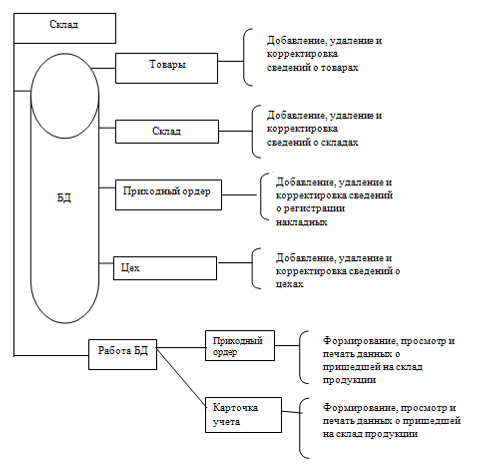

5.1. Схема функциональной структуры приложения

5.2 Формы заставки, главной и вторичной кнопочных форм диалога пользователя, процедуры обработки событий, макросы

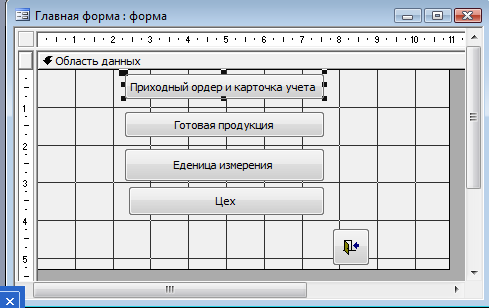

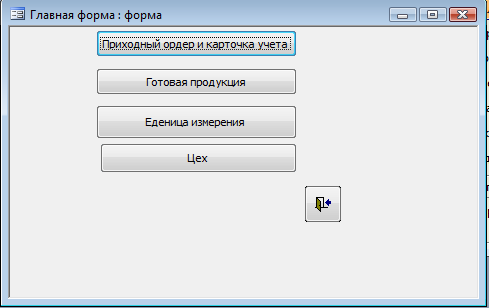

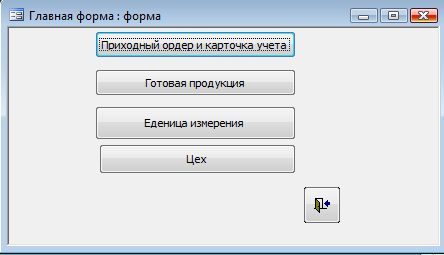

1. Главная форма

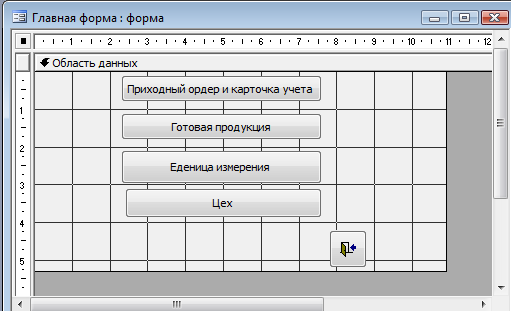

Главная форма в режиме конструктора

5.3 Инструкция пользователя по работе с ИС

5.3.1 Подготовка к работе

Для работы с АРМ Фирмы необходимо иметь на локальном компьютере:

-Windows ХР;

-пакет прикладных программ MS Office 2003;

-свободное место на жестком диске объемом не менее 500 Мбайт.

5.3.2 Описание операций

Основными задачами разработанного автоматизированного рабочего места являются:

- формирование и печать отчета «Приходный ордер»;

- формирование и печать отчета «Карточка учета»;

Перед работой с АРМ можно скопировать файл БД - DCEEE.MDB в любую папку на жестком диске. Для того чтобы запустить программу, необходимо два раза щелкнуть левой кнопкой мышки на значке файла БД - DCEEE.MDB. Также для удобства работы пользователя можно создать ярлык для файла БД - DCEEE.MDB на Рабочем столе. После запуска файла БД - DCEEE.MDB автоматически загружается Microsoft Access и появляется главная форма (рисунок 1).

Рисунок 1

5.3.3 Работа с Базой Данных

Главная кнопочная форма содержит кнопки, позволяющие выбирать основные функции автоматизированного рабочего места:

Товары;

Организация

приходный ордер

журнал накладных

справочники

5.3.4 Работа в формах

При выборе какой-либо кнопки откроется соответствующая форма. Действия со всеми формами аналогичные.

В форме в можно произвести следующие действия:

- добавить новую запись. Для этого нужно нажать кнопку .

- просмотреть существующие записи. Для этого нужно воспользоваться кнопками перехода по записям: - переход к первой записи; - переход к предыдущей записи; - переход к следующей записи; - переход к последней записи;

Кнопка «Выход» закрывает базу данных.

Кнопка «Выход из формы закрывает форму, но продолжает работу с БД»

Заключение

Согласно теме курсовой работы «Учет готовой продукции на складе», была разработана программа, отвечающая основным требованиям темы. Программа была разработана с помощью СУБД Microsoft Access 2003. Реализован учет готовой продукции .

Созданная программа в данном варианте представляет собой программный продукт, который требует дальнейшей отладки и совершенствования. В целом программа может быть использована как рабочий вариант при её сопровождении автором.
