Ассемблер (работа 2)

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ УНИВЕРСИТЕТ

ФАКУЛЬТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОЙ РАБОТЕ

по дисциплине:

«Системное программирование»

Выполнил: Тябенков А.О.

студент IV курса МГОУ

Специальность: 200106

Шифр: 6041013/ с

Проверил: Юрагов Е.А.

2008

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ОТКРЫТЫЙ УНИВЕРИТЕТ

Факультет информатики и радиоэлектроники

Кафедра: Информационная измерительная техника

Специальность: 200106

ЗАДАНИЕ

На курсовой проект Тябенкова Антона Олеговича Шифр: 6041013/с

1. Тема работы:

На языке ассемблера разработать алгоритм контроля, на циклический CRC-код, массива данных хранящегося в некоторой области памяти. Код должен быть сохранен для последующей периодической проверки массива данных. В случае несовпадения на экран должно выводиться сообщение об искажении данных.

2. Содержание пояснительной записки:

Введение

1. Создание программы на ассемблере

2. Синтаксис ассемблера

3. Описание алгоритма

4. Описание программы

Заключение

Список литературы

3. Дата выдачи задания:

4. Срок выполнения:

Задание выдал _______________Юрагов Е.А.

Задание принял _______________Тябенков А.О.

СОДЕРЖАНИЕ

Введение 2

1. Создание программы на ассемблере 6

2. Синтаксис ассемблера 12

3. Описание алгоритма 17

4. Описание программы 19

Приложение 1 Блок-схема алгоритма 20

Приложение 2 Листинг программы 21

Заключение 26

Список литературы 27

ВВЕДЕНИЕ

Микропроцессоры корпорации Intel и персональные компьютеры на их базе прошли не очень длинный во времени, но значительный по суще­ству путь развития, на протяжении которого кардинально изменялись их возможности и даже сами принципы их архитектуры.

В то же время, внося в микропроцессор принципиальные изменения, разработчики были вы­нуждены постоянно иметь в виду необходимость обеспечения совмести­мости новых моделей со старыми, чтобы не отпугивать потенциального покупателя перспективой полной замены освоенного или разработанно­го им программного обеспечения. В результате современные микропро­цессоры типа Pentium, обеспечивая такие возможности, как 32-битную адресацию почти неограниченных объемов памяти, многозадачный ре­жим с одновременным выполнением нескольких программ, аппаратные средства защиты операционной системы и прикладных программ друг от друга, богатый набор дополнительных эффективных команд и способов адресации, в то же время могут работать (и часто работают) в режиме первых микропроцессоров типа 8086, используя всего лишь 1 мегабайт оперативной памяти, 16-разрядные операнды (т. е. числа в диапазоне до 216-1=65535) и ограниченный состав команд. Поскольку программирова­ние на языке ассемблера напрямую затрагивает аппаратные возможности микропроцессора, прежде всего, следует выяснить, в какой степени про­граммист может использовать новые возможности микропроцессоров в своих программах, и какие проблемы программной несовместимости мо­гут при этом возникнуть.

Первые персональные компьютеры корпорации IBM, появившиеся в 1981 г. и получившие название IBM PC, использовали в качестве цент­рального вычислительного узла 16-разрядный микропроцессор с 8-раз­рядной внешней шиной Intel 8088. В дальнейшем в персональных компью­терах стал использоваться и другой вариант микропроцессора, 8086, ко­торый отличался от 8088 тем, что являлся полностью 16-разрядным. С тех пор его имя стало нарицательным, и в программах, использующих только возможности процессоров 8088 или 8086, говорят, что они работают в режиме 86-го процессора.

В 1983 г. корпорацией Intel был предложен микропроцессор 80286, в котором был реализован принципиально новый режим работы, получив­ший название защищенного. Однако процессор 80286 мог работать и в режиме 86-го процессора, который стали называть реальным.

В дальнейшем на смену процессору 80286 пришли модели 80386, i486 и, наконец, различные варианты процессора Pentium. Все они могут ра­ботать и в реальном, и в защищенном режимах. Хотя каждая следующая модель была значительно совершеннее предыдущей (в частности, почти на два порядка возросла скорость работы процессора, начиная с модели 80386 процессор стал 32-разрядным, а в процессорах Pentium реализован даже 64-разрядный обмен данными с системной шиной), однако с точки зрения программиста все эти процессоры весьма схожи. Основным их ка­чеством является наличие двух режимов работы — реального и защищен­ного. Строго говоря, в современных процессорах реализован еще и третий режим — виртуального 86-го процессора, или V86, однако в плане ис­пользования языка ассемблера этот режим не отличается от обычного режима 86-го процессора, и в этой книге мы его касаться не будем.

Реальный и защищенный режимы прежде всего принципиально раз­личаются способом обращения к оперативной памяти компьютера. Метод адресации памяти, используемый в реальном режиме, позволяет адресо­вать память лишь в пределах 1 Мбайт; в защищенном режиме использует­ся другой механизм (из-за чего, в частности, эти режимы и оказались полностью несовместимыми), позволяющий обращаться к памяти объе­мом до 4 Гбайт. Другое важное отличие защищенного режима заключается в аппаратной поддержке многозадачности с аппаратной же (т.е. реализо­ванной в самом микропроцессоре) защитой задач друг от друга.

Реальный и защищенный режимы имеют прямое отношение к работе операционной системы, установленной на компьютере.

В настоящее время на персональных компьютерах типа IBM PC ис­пользуются в основном два класса операционных систем (оба — разработ­ки корпорации Microsoft): однозадачная текстовая система MS-DOS и многозадачная графическая система Windows. Операционная система MS-DOS является системой реального режима; другими словами, она исполь­зует только средства процессора 8086, даже если она установлена на ком­пьютере с процессором Pentium. Система Windows — это система защи­щенного режима; она значительно более полно использует возможности современных процессоров, в частности, многозадачность и расширенное адресное пространство. Разумеется, система Windows не могла бы рабо­тать с процессором 8086, так как в нем не был реализован защищенный режим.

Соответственно двум типам операционных систем, и все программ­ное обеспечение персональных компьютеров подразделяется на два клас­са: программы, предназначенные для работы под управлением MS-DOS (их часто называют приложениями DOS) и программы, предназначен­ные для системы Windows (приложения Windows). Естественно, приложе­ния. DOS могут работать только в реальном режиме, а приложения Windows - только в защищенном.

Таким образом, выражения «программирование в системе MS-DOS», «программирование в реальном режиме» и «программирование 86-го про­цессора» фактически являются синонимами. При этом следует подчерк­нуть, что хотя процессор 8086, как микросхема, уже давно не используется, его архитектура и система команд целиком вошли в современные про­цессоры. Лишь относительно небольшое число команд современных процессоров специально предназначены для организации защищенного режима и распознаются процессором, только когда он работает в защи­щенном режиме.

Целью выполнения данной курсовой работы является получение практических навыков работы программирования на языке ассемблера.

Итогом выполнения курсовой работы является разработка алгоритма контроля на четность массива данных, хранящегося в некоторой области памяти и программы на языке ассемблера, реализующий данный алгоритм.

    СОЗДАНИЕ ПРОГРАММЫ НА АССЕМБЛЕРЕ.

Надежность программы достигается, в первую очередь, благодаря ее правильному проектированию, а не бесконечному тестированию. Это правило означает, что если программа правильно разработана в отноше­нии как структур данных, так и структур управления, то это в определенной степени гарантирует правильность ее функционирования. При применении такого стиля программирования ошибки являются легко локализуемыми и устранимыми.

В большинстве случаев рекомендуется следую­щий процесс разработки программы на ассемблере:

1.Этап постановки и формулировки задачи:

    изучение предметной области и сбор материала в проблемно-ориентиро­ванном контексте;

    определение назначения программы, выработка требований к ней и пред­ставление требований, если возможно, в формализованном виде;

    формулирование требований к представлению исходных данных и вы­ходных результатов;

    определение структур входных и выходных данных;

    формирование ограничений и допущений на исходные и выходные дан­ные.

2.Этап проектирования:

    формирование «ассемблерной» модели задачи;

    выбор метода реализации задачи;

    разработка алгоритма реализации задачи;

    разработка структуры программы в соответствии с выбранной моделью памяти.

3. Этап кодирования:

    уточнение структуры входных и выходных данных и определение ассемб­лерного формата их представления;

    программирование задачи;

    комментирование текста программы и составление предварительного описания программы.

4. Этап отладки и тестирования:

    составление тестов для проверки правильности работы программы;

    обнаружение, локализация и устранение ошибок в программе, выявлен­ных в тестах;

    корректировка кода программы и ее описания.

5. Этап эксплуатации и сопровождения:

    настройка программы на конкретные условия использования;

    обучение пользователей работе с программой;

    организация сбора сведений о сбоях в работе программы, ошибках в выходных данных, пожеланиях по улучшению интерфейса и удобства рабе ты с программой;

    модификация программы с целью устранения выявленных ошибок и, при необходимости, изменения ее функциональных возможностей.

К порядку применения и полноте выполнения перечисленных этапов нужно подходить разумно. Многое определяется особенностями конкретной задачи, ее назначением, объемом кода и обрабатываемых данных, другими характеристиками задачи. Некоторые из этих этапов могут либо выполняться одновременно с другими этапами, либо вовсе отсутствовать.

Традиционно у существующих реализаций ассемблера нет интегрированной среды, подобной интегрированным средам Turbo Pascal, Turbo С или Visual C++. Поэтому для выполнения всех функций по вводу кода программы, ее трансляции, редактированию и отладке необходимо использовать отдельные служебные программы. Большая часть их входит в состав специализированных пакетов ассемблера.

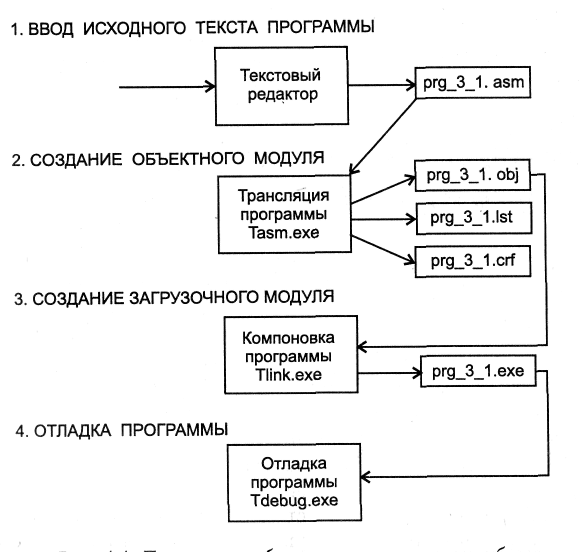

На рисунке один приведена общая схема процесса разработки программы на ассемблере. На схеме выделено четыре шага процесса. На первом шаге, когда вводится код программы, можно использовать любой текстовый редактор. Основным требованием к нему является то, чтобы он не вставлял посторонних символов (спецсимволов редактирова­нии). Файл должен иметь расширение . asm.



Рис. 1. «Процесс разработки программы на ассемблере».

Программы, реализующие остальные шаги схемы, входят в состав программного пакета ассемблера. После написания текста программы на ассемблере наступает следующий этап — трансляция программы. На этом шаге формируется объектный модуль, который включает в себя представление исходной програм­мы в машинных кодах и некоторую другую информацию, необходимую для отладки и компоновки его с другими модулями. Традиционно на рынке ассемблеров для микропроцессоров фирмы Intel имеется два пакета: «Макроассемблер» MASM фирмы Microsoft и Turbo Assembler TASM фирмы Borland.

У этих пакетов много общего. Пакет макроассемблера фирмы Microsoft (MASM) получил свое название потому, что он позволял программисту зада­вать макроопределения (или макросы), представляющие собой именованные группы команд. Они обладали тем свойством, что их можно было вставлять в программу в любом месте, указав только имя группы в месте вставки. Пакет Turbo Assembler (TASM) интересен тем, что имеет два режима работы. Один из этих режимов, называемый MASM, поддерживает все основные возможнос­ти макроассемблера MASM. Другой режим, называемый IDEAL, предоставляет более удобный синтаксис написания программ, более эффективное использова­ние памяти при трансляции программы и другие новшества, приближающие компилятор ассемблера к компиляторам языков высокого уровня.

В эти пакеты входят трансляторы, компоновщики, отладчики и другие утили­ты для повышения эффективности процесса разработки программ на ассембле­ре.

В данной курсовой работе для получения объектного модуля исходный файл подвергается трансляции при помощи про­граммы tasm.exe из пакета TASM.

После устранения ошибок можно приступать к следующему шагу — созданию исполняемого (загрузочного) модуля, или, как еще называют этот процесс, к компоновке программы. Главная цель этого шага — преобразовать код и данные в объектных файлах в их перемещаемое выполняемое отображение. Процесс создания исполняемого модуля разделяют на 2 шага — трансляцию и компоновку. Это сделано намеренно для того, чтобы можно было объединять вместе несколько модулей (написанных на одном или нескольких языках). Формат объектного файла позволяет, при определенных условиях, объединить несколько отдельно оттранслированных исходных модулей в один модуль. При этом в функции компоновщика входит разрешение внешних ссылок (ссылок на процедуры и переменные) в этих модулях. Резуль­татом работы компоновщика является создание загрузочного файла с расширением ехе. После этого операционная система может загрузить такой файл и выполнить его.

Устранение синтаксических ошибок еще не гарантирует того, что программа будет хотя бы будет запускаться, не говоря уже о правильности работы. Поэтому обязательным этапом процесса разработки является отладка.

На этапе отладки, используя описание алгоритма, выполняется контроль правильности функционирования как отдельных участков кода, так и всей программы в целом. Но даже успешное окончание отладки еще не является гарантией того, что программа будет работать правильно со всеми возможными исходными данными. Поэтому нужно обязательно провести тестирование программы, то есть проверить ее работу на «пограничных» и заведомо некорректных исходных данных. Для этого составляются тесты.

Специфика программ на ассемблере состоит в том, что они интенсивно работают с аппаратными ресурсами компьютера. Это обстоятельство заставляет программиста постоянно отслеживать содержимое определенных регистров и областей памяти. Естественно, что человеку трудно следить за этой информацией с большой степенью детализации. Поэтому для локализации логических ошибок в программах используют специальный тип программного обеспечения - программные отладчики.

Отладчики бывают двух типов:

    интегрированные — отладчик реализован в виде интегрированной среды типа среды для языков Turbo Pascal, Quick С и т.д.;

    автономные — отладчик представляет собой отдельную программу.

Из-за того, что ассемблер не имеет своей интегрированной среды, для отладки написанных на нем программ используют автономные отладчики. К настоящему времени разработано большое количество таких отладчиков. В общем случае с помощью автономного отладчика можно исследовать работу любой программы, для которой создан исполняемый модуль, независимо от того, на каком языке был написан его исходный текст.

2. СИНТАКСИС АССЕМБЛЕРА

Предложения, составляющие программу, могут представлять собой синтаксическую конструкцию, соответствующую команде, макрокоманде, директиве или комментарию. Для того чтобы транслятор ассемблера мог распознать их, они должны формироваться по определенным синтаксическим правилам.

Предложения ассемблера формируются из лексем, представляющих собой синтаксически неразделимые последовательности допустимых символов языка имеющие смысл для транслятора. Лексемами являются:

    идентификаторы — последовательности допустимых символов, использующиеся для обозначения таких объектов программы, как коды операций, имена переменных и названия меток. Правило записи идентификаторов заключается в следующем. Идентификатор может состоять из одного или нескольких символов. В качестве символов можно использовать буквы латинского алфавита, цифры и некоторые специальные знаки — _, ?, $, @.

    цепочки символов — последовательности символов, заключенные в одинарные или двойные кавычки;

    целые числа в одной из следующих систем счисления: двоичной, десятичной, шестнадцатеричной. Отождествление чисел при записи их в программах на ассемблере производится по определенным правилам. Десятичные числа не требуют для своего отождествления указания каких-либо дополнительных символов.

Практически каждое предложение содержит описание объекта, над которым или при помощи которого выполняется некоторое действие. Эти объекты называются операндами. Их можно определить так: операнды — это объекты (некоторые значения, регистры или ячейки памяти), на которые действуют инструкции или директивы, либо это объекты, которые определяют или уточняют действие инструкций или директив.

Операнды могут комбинироваться с арифметическими, логическими, побитовыми и атрибутивными операторами для расчета некоторого значения или определения ячейки памяти, на которую будет воздействовать данная команда или директива.

Рассмотрим классификацию операндов, поддерживаемых транслятором ассемблера.

Постоянные или непосредственные операнды — число, строка, имя или вы­ражение, имеющие некоторое фиксированное значение. Имя не должно быть перемещаемым, то есть зависеть от адреса загрузки программы в па­мять.

Адресные операнды — задают физическое расположение операнда в памяти с помощью указания двух составляющих адреса: сегмента и смещений (рис. 2).

Рис. 2. «Синтаксис описания адресных операндов».

Перемещаемые операнды — любые символьные имена, представляющие некоторые адреса памяти. Эти адреса могут обозначать местоположение в памяти некоторой инструкции (если операнд — метка) или данных (если опе­ранд — имя области памяти в сегменте данных). Перемещаемые операнды отличаются от адресных тем, что они не привязаны к конкретному адресу физической памяти. Сегментная составляющая адреса перемещаемого операнда неизвестна и будет определена после загрузки программы в память для выполнения.

Считчик адреса — специфический вид операнда. Он обозначается знаком $. Специфика этого операнда в том, что когда транслятор ассемблера встречает в исходной программе этот символ, то он подставляет вместо него текущее значение счетчика адреса. Значение счетчика адреса, или как его иногда называют счетчика размещения, представляет собой смещение текущей ма­шинной команды относительно начала сегмента кода.

Базовый и индексный операнды. Этот тип операндов используется для реали­зации косвенной базовой, косвенной индексной адресации или их комбина­ций и расширений.

Операнды являются элементарными компонентами, из которых формируется часть машинной команды, обозначающая объекты, над которыми выполняется операция. В более общем случае операнды могут входить как составные части в более сложные образования, называемые выражениями. Выражения представляют собой комбинации операндов и операторов, рассматриваемые как единое целое. Результатом вычисления выражения может быть адрес некоторой ячейки памяти или некоторое константное (абсолютное) значение. В табл. 2.2 приведены поддерживаемые языком ассемблера операторы и перечислены их приоритеты.

Арифметические операторы. К ним относятся унарные операторы «+» и «-», бинарные «+» и «-», операторы умножения «*», целочисленного деления «/», получения остатка от деления «mod». Эти операторы расположены на уровнях приоритета 6, 7, 8 в табл. 2.1.

Операторы сдвига выполняют сдвиг выражения на указанное количество раз­рядов.

Операторы сравнения (возвращают значение «истина» или «ложь») предназначены для формирования логических выражений (табл. 5.1). I Логическое значение «истина» соответствует цифровой единице, а «ложь» — нулю.

Табл. 2.1.

Операторы сравнения

Оператор

Значение

eq

ИСТИНА, если выражение_1 равно выражение_2

пе

ИСТИНА, если выражение_1 не равно выражение_2

It

ИСТИНА, если выражение_1 меньше выражение_2

le

ИСТИНА, если выражение_1 меньше или равно выражение_2

gt

ИСТИНА, если выражение_1 больше выражение_2

ge

ИСТИНА, если выражение_1 больше или равно выражение_2

eq

ИСТИНА, если выражение_1 равно выражение_2

пе

ИСТИНА, если выражение_1 не равно выражение_2

Логические операторы выполняют над выражениями побитовые операции. Выражения должны быть абсолютными, то есть такими, численное значение которых может быть вычислено транслятором.

Индексный оператор [ ]. Скобки тоже являются оператором, и транслятор их наличие воспринимает, как указание сложить значе­ние выражение_1 за этими скобками с выражение_2, заключенным в скобки.

Оператор переопределения типа ptr применяется для переопределения или уточнения имя типа метки или переменной, определяемых выражением. Тип может принимать одно из следующих значений: byte, word, dword, qword, tbyte, noar, far. Оператор ptr позволяет непосредственно в команде переопределить тип и выполнить команду.

Оператор переопределения сегмента : (двоеточие) заставляет вычислять физический адрес относительно конкретно задаваемой сегментной составляющей: «имя сегментного регистра», «имя сегмента» из соответствующей директивы SEGMENT или «имя группы».

Оператор именования типа структуры . (точка) также заставляет транслятор производить определенные вычисления

Оператор получения сегментной составляющей адреса выражения seg возвра­щает физический адрес сегмента для выражения, в качестве кото­рого могут выступать метка, переменная, имя сегмента, имя группы или неко­торое символическое имя.

Оператор получения смещения выражения offset позволяет получить значения смещения выражения в байтах относительно начала того сегмента, в котором выражение определено.

3. ОПИСАНИЕ АЛГОРИТМА

Алгоритм реализует вычисление CRC8 делением заданного массива данных на образующий полином x8+x5+x4+1. Деление выполнено последовательным вычитанием по модулю 2 полинома из исходной последовательности.

Для этого организован цикл по словам исходной последовательности и цикл по разрядного сдвига внутри слова. Поскольку удобнее просматривать массив в порядке увеличения адреса (от младшего к старшему), процедура реализует зеркальный алгоритм.

Подробнее о том как выполняется деление при вычислении CRC смотри в прилагаемых источниках.

Для процедуры вычисления исходные данные передаются через регистры. Сегментный регистр ES должен содержать сегмент в котором расположен массив, регистр DX – смещение начала массива внутри сегмента, BX – длина массива. Результат накапливается в аккумуляторе AL.

Перед началом вычислений инициируем AX значением FFFFh. В регистр CX заносим длину массива и умножаем её на 8. Таким образом этот регистр хранит количество разрядов в массиве и используется как счётчик циклов командой loop. Дополнять исходную последовательность (проверяемый массив) нулями нет необходимости, т.к. количество разрядов кратно степени образующего многочлена.

Смещение переносим в регистр DI.

В BX заносим первое слово массива.

Проверяем младший разряд BX. Если он равен нулю – выполняем сдвиг слова на один разряд вправо, если нет – выполняем сложение с образующим многочленом по модулю 2, а затем выполняем сдвиг.

Сдвиг по разрядам выполняется следующим образом. В DX хранится количество сдвигов оставшееся до конца слова (удобнее подсчитывать не количество выполненных сдвигов, а от количества разрядов в слове до 0). Если в DX – 0, то нужно в DX записать 8, а в BX загрузить следующее слово массива, иначе – просто сдвигаем BX вправо на разряд и уменьшаем DX на 1.

Повторяем суммирование.

После окончания процедуры аккумулятор AX содержит вычисленное для массива значение CRC8.

Для сохранения результата его переносим в переменную result.

Для проверки целостности массива нужно повторить вычисление контрольной суммы и сравнить со значением в result.

Блок-схема алгоритма приведена в приложении 1.

4. ОПИСАНИЕ ПРОГРАММЫ

Алгоритм определения CRC реализован в процедуре CalcCRC. Перед вызовом этой процедуры необходимо в регистры записать начальные данные - сегментный регистр ES должен содержать сегмент в котором расположен массив, регистр DX – смещение начала массива внутри сегмента, BX – длина массива.

Программа выполняет следующие операции по выбору пользователя: вычисление CRC массива и запись результата в переменную, проверка целостности массива – повторное вычисление CRC и сравнение вычисленного значения с записанным, искажение массива – обратимое изменение одного бита проверочного массива.

Для вычисления CRC, вызывается процедура CalcCRC, а результат выполнения сохраняется в переменной result.

При проверке целостности, вызывается процедура CalcCRC, а результат выполнения сравнивается с сохранённым в переменной result. В случае несовпадения, выводится сообщение об ошибке. При совпадении значений (целостность данных не нарушена) сообщение не выводится и пользователь возвращается в главное меню.

Искажение массива используется для тестирования программы и демонстрации работы.

Для тестирования в программе предусмотрен проверочный массив данных длиной 32 байта. При искажении, инвертируется младший бит первого слова массива.

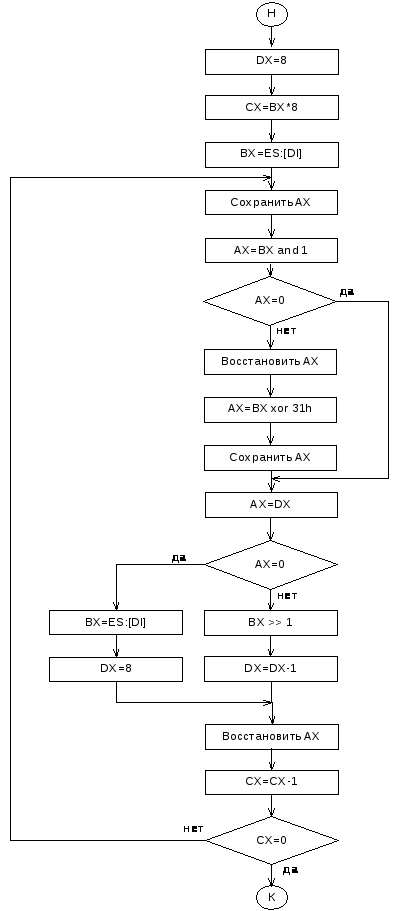

ПРИЛОЖЕНИЕ 1

Блок-схема алгоритма

ПРИЛОЖЕНИЕ 2

MODEL SMALL

;*****************************************************************************

; Сегмент стека

;*****************************************************************************

_Stack SEGMENT WORD 'STACK'

DB 200h DUP (?)

_Stack ENDS

;*****************************************************************************

; Сегмент тестового массива

;*****************************************************************************

DataSeg SEGMENT WORD 'DATA'

TestTab DB 32 DUP ( \

00h, 01h, 02h, 03h, 04h, 05h, 06h, 07h, \

08h, 09h, 0Ah, 0Bh, 0Ch, 0Dh, 0Eh, 0Fh, \

00h, 01h, 02h, 03h, 04h, 05h, 06h, 07h, \

08h, 09h, 0Ah, 0Bh, 0Ch, 0Dh, 0Eh, 0Fh \

)

DataSeg ENDS

;*****************************************************************************

; Сегмент переменных

;*****************************************************************************

_Data SEGMENT WORD 'DATA'

;*****************************************************************************

FSelMsg DB 13,10,'Выберите действие:',13,10, \

13,10,'1-Определить CRC',13,10, \

'2-Проверить массив',13,10, \

'3-Исказить массив',13,10, \

'4-Выход',13,10, \

'$'

ByeStr DB 13,10,'Для продолжения нажмите любую клавишу.$'

ErrorString DB 13,10,'Ошибка ввода',13,10,'$'

ErrorResult DB 13,10,'Данные искажены. CRC8 нарушена.',13,10,'$'

;*****************************************************************************

BegSeg DW (?) ;Сегмент проверочного массива

BegOffs DW (?) ;Начало проверочного массива

Result DW (?) ;Результат вычисления

FuncNum DB (?) ;Выбранная операция

_Data ENDS

;*****************************************************************************

; Сегмент программы

;*****************************************************************************

.CODE

;*****************************************************************************

call cls ;Очистка экрана

call SetDATSeg ;Загрузка адреса сегмента переменных

call SetArrSeg ;Установка указателя сегмента массива

;Главное меню

Mnu: call SelectFunction ;Выбор операции

call cls ;Очистка экрана

mov AL,FuncNum

;*******************************

Mnu1: cmp AL,1 ;Определение чётности

jne Mnu2

;Установка параметров

mov DX,OFFSET TestTab ;Смещение начала массива

mov BX,30 ;Размер проверяемого блока данных

;call TestOdd

call CalcCRC

mov Result,AX ;Сохранение результата

;*******************************

Mnu2: cmp AL,2 ;Определить чётность и сравнить с пред.

jne Mnu3

mov DX,OFFSET TestTab ;Смещение начала массива

mov BX,30 ;Размер блока данных

call CalcCRC

cmp Result,AX

je Mnu2End

;Результат не совпал. Данные искажены. Выдать сообщение об ошибке

mov DX,OFFSET ErrorResult

mov AH,9h

int 21h ;Вывод сообщения об ошибке

mov DX,OFFSET ByeStr ;Вывод приглашения

mov AH,9h

int 21h

mov AH,0Ch

mov AL,01h

int 21h ;Ожидание нажатия любой клавиши

Mnu2End:

call cls

jmp Mnu

;*******************************

Mnu3: cmp AL,3 ;Искажение масива (первый байт)

jne Mnu4

mov DI,OFFSET TestTab

mov AX,ES:[DI]

xor AX,1 ;Инвертируем младший бит

mov ES:[DI],AX

;*******************************

Mnu4: cmp AL,4 ;Выход из программы

jne Mnu

;*******************************

jmp Exit

;Завершение программы

;Exit:

;Приостанов перед выходом

mov DX,OFFSET ByeStr ;?Нажмите клавишу??

mov AH,9h

int 21h

mov AH,0Ch

mov AL,01h

int 21h

Exit: ;Выход

mov AH,4Ch

int 21h

;*****************************************************************************

;Печать новой строки

NewStr:

mov AH,02h

mov DL,0Dh

int 21h

mov DL,0Ah

int 21h

ret

;*****************************************************************************

include cls.prc

;*****************************************************************************

;Главное меню

SelectFunction:

;1.1.Вывод строки меню

mov DX,OFFSET FSelMsg

mov AH,9h

int 21h

;1.2.Выбор функции

mov FuncNum,0

call input10 ;Считываем номер пункта меню

mov FuncNum,AL ;Сохраняем номер выбранной функции

ExitSF: ret

;*****************************************************************************

;Подпрограмма ввода числа

input10:

push BX ;Сохраняем регистры

push DX

push CX

mov DX,0 ;Обнуляем регистр хранения результата

InputChar:

clc

mov AH,0Ch

mov AL,1

int 21h ;Считываем символ с эхом

cmp AL,13d

je ExitI10 ;Если его код 13 ? конец ввода

cmp AL,'0'

jb ErrInput ;Если код меньше кода символа 0 ошибка ввода

cmp AL,'9'

jg ErrInput ;Если код больше кода символа 9 ошибка ввода

clc

sub> AX,30h ;Получаем из кода символа число

mov CX,0

mov CL,AL

mov AX,DX

mov BX,10

mul BX ;Умножаем на 10 уже накопленный результат

add AX,CX ;Прибавляем считанное число

mov DX,AX ;Сохраняем результат

jmp InputChar

ErrInput:

Stc ;В случае ошибки ввода устанавливаем флаг

ExitI10:

mov AX,DX ;Переносим результат в регистр возврата

pop CX

pop DX

pop BX ;Восстанавливаем регистры

ret

;*****************************************************************************

;Установка указателя на сегмент переменных

SetDATSeg:

push AX

mov AX,_Data

mov DS,AX

pop AX

ret

;*****************************************************************************

;Установка указателя на проверочный массив

SetArrSeg proc

push AX

mov AX,DataSeg

mov ES,AX

pop AX

ret

SetArrSeg endp

;****************************************************************************

; Процедура вычисления CRC16

;ES - сегмент массива

;DX - адрес начала массива

;BX - длина блока данных

;AX - результат вычислений

;****************************************************************************

CalcCRC proc

push CX ;\

push BX ;- сохранение регистров

push DI ;/

push DX

mov DI,DX ;Загрузка индекса начала массива

mov DX,8

mov CX,BX ;Установка счётчика цикла

shl CX,1 ;\

shl CX,1 ;- CX=CX*8

shl CX,1 ;/

mov AX,65535 ;Очистка регистра результата

mov BX,ES:[DI]

CRNext: loop CRNextTest ;Цикл по словам массива

pop DX

pop DI ;\

pop BX ;-восстановление регистров

pop CX ;/

ret

CRNextTest:

push AX

mov AX,BX

and AX,1b

jz Shift

pop AX

xor AL,31h

push AX

Shift: mov AX,DX

jz NewWord

shr BX,1

dec DX

jmp EndShift

NewWord:

mov DX,8

inc DI

mov BX,ES:[DI]

EndShift:

pop AX

jmp CRNext

CalcCRC endp

;*****************************************************************************

END

;*****************************************************************************

ЗАКЛЮЧЕНИЕ

Ассемблер является символическим аналогом машинного языка. По этой причине программа, написанная на ассемблере, должна отражать все особенности архитектуры микропроцессора: организацию памяти, способы адресации операндов, правила использования регистров и т. д. Из-за необходимости учета подобных особенностей ассемблер уникален для каждого типа микропроцессоров.

В данной курсовой работе рассмотрены основные этапы программирования на ассемблере, реализован алгоритм выполнения поставленной задачи, а также выполнена трансляция кода в исполняемый файл.

СПИСОК ЛИТЕРАТУРЫ:

    Финогенов К.Г. Основы языка Ассемблера. – М.: Радио и связь,2000.

    Юров В. Assembler. Специальный справочник. – СПб.: Питер, 2001.

    Юров В. Assembler. Практикум. – СПб.: Питер, 2001.

    Юров В., Хорошенко В. Assembler – Учебный курс.- СПб.: Питер, 2000.
