Разработка схемы топологии локальной корпоративной сети, описание ее технических характеристик и решаемых задач

5. Работа оператора ПК по управлению средствами автоматизации ТП.

    Произвести диагностику приложений и других устройств;

    Произвести и оформить протокол контроля показателей ТП;

    Произвести процедуру обслуживания жёсткого диска и оформить протоколом;

    Перечислить задачи, которые исполняются на компьютерах;

    Сделать топологию локальной вычислительной сети производства (если она существует);

    Напечатать график ремонта средств автоматизации.

Задачей оператора является контроль технологического процесса, поступление зерна на мельницу, отслежка зерна, производительность мельницы, наличие выпуска муки всех сортов. Оператор ПК на пульте, также регулирует технологические процессы такие как: подача зерна, выпуск готовой продукции, её количество и вес.

На заводе имеются в наличии компьютеры, в зависимости от сложности обрабатываемой информации и предъявляемыми требованиями к ним. В связи, с чем они подразделяются по моделям. На пульте, у секретаря и на складах готовой продукции, используются компьютеры для повышения производительности труда. Это 486 компьютеры, они комплектуются принтерами до А3 формата и VGA мониторами, общий объём доступного пространства на их жёстких дисках равен 540 MB. Все они соединены в локальную сеть по COM портам, а некоторые по сетевым платам. В компьютерной, используются компьютеры, для регистрации звонков, заказов, ответов на заказы. Также они содержат базы данных комбината, архивы документов, данные необходимые для создания камерции, бухгалтерского учёта на ОКХП. Сервер комбината является достаточно мощным компьютером, он также имеет связь с несколькими принтерами от лазерного до матричного. Объём места на его жёстком диске 48GB. Все остальные компьютеры в компьютерной нужны как вспомогательные для работы сервера, это 166 Pentium I .

Обслуживание жёсткого диска.

При поступлении новых жёстких дисков или обновлении старых, прежде всего над ними необходимо произвести низкоуровневое форматирование;

Порядок выполнения:

 Зайти в BIOS найти пункт (low level format) и отформатировать.

 загрузится с системной дискеты

 Найти файл Fdisk загрузить его, если вы будите использовать больше одной ОС, разбить винчестер на два логических диска, в конце поставить один из дисков активным.

 перезагрузить компьютер.

 загрузится с системной дискеты

Дальше мы делаем форматирование высокого уровня.

 задать команду на форматирование с ключом /S для переноса системных файлов.

format {имя жёсткого диска} :\

пример: format c: /S

    форматирование несёт за собой уничтожение всех данных на жёстком диске, поэтому необходимо создать резервную копию на другом диске файлов и программ которые нужны для дальнейшего использования на этом жёстком диске.

примечание: на системной дискете должен быть файл format.com. и Fdisk.

3. Работа слесаря КИПиА по обслуживанию систем автоматизации:

    Ремонт и регулирование амперметров, вольтметров, гальванометров, реле, контакторов и пускателей.

    Сборка и регулирование манометричных термометров, термопар, термосопротислений, барометров, расходомеров, тахометров.

    Изготовление каркасов для трансформаторов, кольца, шарикодержателей.

Для того чтобы приборы и средства автоматики находились в должном состоянии, на предприятиях существует специальная служба контрольно-измерительных приборов и автоматики (КИПиА). Служба КИПиА предприятия должна осуществлять следующие мероприятия: текущее обслуживание, проверку, тех. осмотр, ремонт измерительной техники, средств и систем контроля и автоматического управления производственными процессами.

Для ремонта, наладки приборов относящихся к этой специальности, необходим свободный доступ к приборам и их настроечным органам, хорошую освещенность шкал и диаграмм, удобство обслуживания и наблюдения.

Проверка точности показания приборов производится в соответствии с нормами, предусмотренными гост. инструкциями комитета стандартов, мер и измерительных приборов или техническими условиями, указанными в монтажно-эксплуатационных инструкциях.

Если по техническому состоянию прибор не требует текущего или капитального ремонта, в период его эксплуатации продлевается до следующей плановой поверке.

В соответствии с назначением, характером и объёмом выполняемых работ ремонты подразделяются на следующие виды: текущий и капитальный.

При текущем ремонте производится устранение мелких дефектов и отдельных неисправностей в узлах, препятствующих нормальной работе прибора. Текущий ремонт предусматривает чистку прибора с частичной его разборкой и заменой повреждённых мелких деталей и узлов. В случае ремонта измерительной части прибора производится обязательная его поверка. Текущий ремонт производится силами ремонтно-поверочного участка службы КИПиА либо непосредственно на месте, без снятия прибора с установки, либо в ремонтной мастерской. В последнем случае заполняется дефектный ярлык за подписью ответственного лица ремонтной службы.

При капитальном ремонте прибора приходится заменять основные детали, производить регулировку и подгонку, как механических деталей, так и электрической схемы. Капитальный ремонт целесообразно проводить для приборов с периодичностью поверок не менее одного года.

Качество капитального ремонта и порядок приёмки приборов должны соответствовать гост, инструкциям комитета стандартов, мер и измерительных приборов или техническим условиям, установленным для новых приборов. После капитального ремонта все контрольно-измерительные приборы подлежат поверке и сдаче госповерителю.

Ремонт приборов может, производится двумя способами: индивидуальным и обезличенным.

При индивидуальном способе основные детали и узлы после их ремонта устанавливаются на тот же прибор, с которого они были сняты.

При обезличенном способе ремонта замена отдельных деталей и узлов в приборе производится за счёт отремонтированных деталей и узлов.

Индивидуальный способ ремонта применяется для приборов, поступающих в ремонт небольшими партиями.

Обезличенный способ ремонта, являясь более прогрессивным, позволяет организовать технологический процесс ремонта приборов с максимальной механизацией работ, снижает трудоёмкость и стоимость ремонтов. При применении обезличенного способа ремонта создаются необходимые фонды оборотных деталей и узлов.Как при индивидуальном, так и при обезличенном способах ремонта применяется узловой метод ремонта приборов. При этом методе ремонта отдельные детали и узлы по мере возникновения потребности в их капитальном ремонте снимаются с прибора и заменяются запасными, отремонтированными или новыми.

Узловой метод ремонта приборов применяется для приборов, конструктивно легко расчленяемых на узлы.

На предприятии применение того или иного способа ремонта зависит от парка измерительных и регулирующих приборов.

Надёжность является одним из свойств изделия и входит в более широкое свойство – качество (эффективность).

Качество – это совокупность свойств изделия, определяющих его пригодность для использования по назначению.

С точки зрения надёжности системы автоматизации нас интересует, исправна она или неисправна.

Исправность – это состояние системы, при котором она в данный момент времени соответствует всем требованиям, установленным как отношение основных параметров, характеризующих нормальное выполнение заданных функций, так и отношение их второстипеных параметров, характеризующих удобство эксплуатации, внешний вид и т.д..

Неисправность – это состояние системы, при котором она не соответствует хотя бы одному из требований, указываемых в технической документации.

Для измерения величины тока в электрических цепях применяют амперметры, миллиамперметры и микроамперметры, которые в цепь включаются последовательно.

Если необходимо измерить амперметром ток в цепи больший, чем тот, на который рассчитан прибор, то применяют шунты. Шунт – это относительно малое сопротивление, которое включается в цепь параллельно амперметру. Для того чтобы через прибор прошла меньшая часть измеряемого тока, сопротивление шунта должно быть в несколько раз меньше сопротивления прибора.

Если амперметр рассчитан на меньший ток чем в цепи то чтобы измерить величину тока в цепи этим прибором, необходимо увеличить предел его измерений. Для этого нужно подобрать шунт с вполне определённым сопротивлением. Для этого необходимо подсчитать, во сколько раз необходимо увеличить предел измерения прибора



где - ток в цепи

    ток максимального измерения прибора

Сопротивление шунта , которое надо присоединить параллельно к амперметру, определяют по формуле

Где - сопротивление прибора, Ом.

Для измерения напряжения в цепи служат вольтметры различных систем. Вольтметры включают параллельно нагрузке в той части цепи, где необходимо определить напряжение. Для того чтобы падение напряжения на участке измеряемой цепи не изменилось, сопротивление прибора должно быть значительно больше сопротивления измеряемой цепи. Для расширения пределов измерения вольтметра к нему последовательно подключается добавочное сопротивление, которое служит, для того чтобы ток, проходящий через прибор, не превышал допустимой величины. Величина добавочного сопротивления определяется по формуле:

где - добавочное сопротивление, Ом;

    сопротивление вольтметра, Ом;

    число, показывающее, во сколько раз измеряемое напряжение больше того напряжения, на которое рассчитан прибор.

Где - измеряемое напряжение сети.

    максимально измеряемое напряжение

вольтметра.

После подключения добавочного сопротивления цена деления на шкале вольтметра будет в n раз больше, чем указано на шкале прибора.

Термопары. На ряду с термометрами сопротивления для измерения температуры широко применяют термопары. Принцип измерения температуры при помощи термопар основан на возникновении термоэлектродвижущей силы в разнородных проводниках при наличии разности температур между точкой спая и свободными концами.

Если нагреть одну из точек соединения цепи состоящей из двух проводников, то в цепи появляется ЭДС, называемая термо-эдс. Точку соединения разных проводников называют рабочим концом термопары, а остальные концы свободными концами.

Для измерения термо-эдс необходимо в цепь термопары ввести электроизмерительный прибор, который можно включить, или разомкнуть свободный конец, или включив измеритель в один из термоэлектронов. Значение термо-эдс не изменяется, если концы присоединения прибора имеют одинаковую температуру.

Конструкция термопары определяется выбором материала защитной трубы и изоляции. Защитная труба термопары должна быть механически стойкой, газонепроницаемой, жароупорной и в то же время хорошо проводить тепло.

Термометры сопротивления. Действие электрических термометров сопротивления основано на использовании измерения сопротивления проводников и полупроводников в зависимости от температуры. В результате этого изменяется ток в цепи, который измеряют миллиамперметром.

Трансформатором называется статический электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте.

4. Работа наладчика КИПиА по наладке средств и систем автоматизации ТП:

    Наладка и регулирование весов бункерных элеваторных, весов товарных и других;

    Наладка и регулирование гальванометров самопишущих, микроскопов, индикаторов, пирометров и других аналогичных устройств;

    Изготовление несложных мелких деталей к системам автоматизации.

Работы по наладке выполняются специализированными наладочными организациями. В районах деятельности управлений создаются наладочные участки, располагающие постоянным штатом наладчиков, лабораториями, контрольной аппаратурой, поверочными стендами и другим оборудованием, необходимым для проведения наладочных работ.

Основными задачами людей по наладке КИПиА являются: анализ проектной документации; проверка правильности и качества монтажа с снятие характеристик отдельных аппаратов устройств и оборудования; наладка устройств в целом и ввод их в эксплуатацию; составление отчётной документации; сдача устройств эксплуатационному персоналу.

Цель наладки – обеспечение установленных показателей функционирования комплекса смонтированных и исправленных технических средств в составе автоматических систем управления технологическими процессами. Предусматривают два этапа пуско-наладочных работ: подготовительный, когда работы ведутся на неработающем технологическом оборудовании, и заключительный, когда наладка систем автоматизации производится на технологическом режиме.

После окончания наладочных работ установки сдают в промышленную эксплуатацию с оформлением соответствующей приёму сдаточной документации, включающей протоколы стендовых испытаний, акты о наладке узлов схемы регулирования, паспорта и инструкции, полуученые с приборами от заводов-изготовителей, исполнительные чертежи схем и конструкции с изменениями, внесенными в процессе монтажа и наладки.

Весы

Для учёта поступающего, отпускаемого или обрабатываемого зерна на элеваторе предусмотрено его взвешивание. Для взвешивания продукта применяют ковшовые ручные или ковшовые автоматические весы порционного действия. Так как весы работают порционно, то перед ними и после них устанавливают компенсационные ёмкости (бункера надвесовые и подвесовые). Весовщик должен иметь полную информацию о работе весов; положение надвесовой и подвесой задвижек, количестве сделанных отвесов, уровне заполнения ковша весов продуктом, наличие или полном отсутствии продукта в ковше весов и др. При работе весов должен работать вентилятор аспирационной сети, обеспыливающие данные весы.

Индивидуальное заданне: Разработка схемы топологии локальной корпоративной сети, описание ее технических характеристик и решаемых задач.

ФАЙЛ-СЕРВЕР И РАБОЧИЕ СТАНЦИИ

Файл-сервер является ядром локальной сети. Этот компьютер (обычно высокопроизводительный мини-компьютер) запускает операционную систему и управляет потоком данных, передаваемых по сети. Отдельные рабочие станции и любые совместно используемые периферийные устройства, такие, как принтеры, - все подсоединяются к файл-серверу.

Каждая рабочая станция представляет собой обычный персональный компьютер, работающий под управлением собственной дисковой операционной системы. Однако в отличие от автономного персонального компьютера рабочая станция содержит плату сетевого интерфейса и физически соединена кабелями с файлом-сервером. Кроме того, рабочая станция запускает специальную программу, называемой оболочкой сети, которая позволяет ей обмениваться информацией с файл-сервером, другими рабочими станциями и прочими устройствами сети. Оболочка позволяет рабочей станции использовать файлы и программы, хранящиеся на файл-сервере, так же легко, как и находящиеся на ее собственных дисках.

ОПЕРАЦИОННАЯ СИСТЕМА РАБОЧЕЙ СТАНЦИИ

Каждый компьютер рабочей станции работает под управлением своей собственной операционной системы (такой, как DOS или OS/2). Чтобы включить каждую рабочую станцию с состав сети, оболочка сетевой операционной системы загружается в начало операционной системы компьютера.

Оболочка сохраняет большую часть команд и функций операционной системы, позволяя рабочей станции в процессе работы выглядеть как обычно. Оболочка просто добавляет локальной операционной системе больше функций и придает ей гибкость.

ТОПОЛОГИЯ ЛОКАЛЬНЫХ СЕТЕЙ

Термин "топология сети" относится к пути, по которому данные перемещаются по сети. Существуют три основных вида топологий: "общая шина", "звезда" и "кольцо".

Топология "общая шина" предполагает использование одного кабеля, к которому подключаются все компьютеры сети (Смотреть рисунок № 1.1). В случае "общая шина" кабель используется совместно всеми станциями по очереди. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные.

В топологии "общая шина" все сообщения, посылаемые отдельными компьютерами, подключенными к сети. Надежность здесь выше, так как выход из строя отдельных компьютеров не нарушит работоспособности сети в целом. Поиск неисправностей в кабеле затруднен. Кроме того, так как используется только один кабель, в случае обрыва нарушается работа всей сети.

На (рисунке № 2.1) показаны компьютеры, соединенные звездой. В этом случае каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству.

При необходимости можно объединять вместе несколько сетей с топологией "звезда", при этом получаются разветвленные конфигурации сети.

С точки зрения надежности эта топология не является

наилучшим решением, так как выход из строя центрального узла приведет к остановке всей сети. Однако при использовании топологии "звезда" легче найти неисправность в кабельной сети.

Используется также топология "кольцо" (рисунок № 3.1). В этом случае данные передаются от одного компьютера к другому как бы по эстафете. Если компьютер получит данные, предназначенные для другого компьютера, он передает их дальше по кольцу. Если данные предназначены для получившего их компьютера, они дальше не передаются.

Локальная сеть может использовать одну из перечисленных топологий. Это зависит от количества объединяемых компьютеров, их взаимного расположения и других условий. Можно также объединить несколько локальных сетей, выполненных с использованием разных топологий, в единую локальную сеть. Может, например, древовидная топология.

МЕТОДЫ ДОСТУПА И ПРОТОКОЛЫ ПЕРЕДАЧИ ДАННЫХ

В различных сетях существуют различные процедуры обмена данными в сети. Эти процедуры называются протоколами передачи данных, которые описывают методы доступа к сетевым каналам данных.

Наибольшее распространение получили конкретные реализации методов доступа: Ethernet, Arcnet и Token-Ring.

Метод доступа Ethernet.

Это метод доступа, разработанный фирмой Xerox в 1975 году, пользуется наибольшей популярностью. Он обеспечивает высокую скорость передачи данных и надежность.

Для данного метода доступа используется топология "общая шина". Поэтому сообщение, отправляемое одной рабочей станцией, принимается одновременно всеми остальными, подключенными к общей шине. Но сообщение, предназначенное только для одной станции (оно включает в себя адрес станции назначения и адрес станции отправителя). Та станция, которой предназначено сообщение, принимает его, остальные игнорируют.

Метод доступа Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов) (CSMA/CD - Carier Sense Multiple Access with Collision Detection).

Перед началом передачи рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу.

Ethernet не исключает возможности одновременной передачи сообщений двумя или несколькими станциями. Аппаратура автоматически распознает такие конфликты, называемые коллизиями. После обнаружения конфликта станции задерживают передачу на некоторое время. Это время небольшое и для каждой станции свое. После задержки передача возобновляется.

Реально конфликты приводят к уменьшению быстродействия сети только в том случае, если работает порядка 80-100 станций.

Метод доступа Arcnet.

Этот метод доступа разработан фирмой Datapoint Corp. Он тоже получил широкое распространение, в основном благодаря тому, что оборудование Arcnet дешевле, чем оборудование Ethernet или Token -Ring. Arcnet используется в локальных сетях с топологией "звезда". Один из компьютеров создает специальный маркер (сообщение специального вида), который последовательно передается от одного компьютера к другому.

Если станция желает передать сообщение другой станции, она должна дождаться маркера и добавить к нему сообщение, дополненное адресами отправителя и назначения. Когда пакет дойдет до станции назначения, сообщение будет "отцеплено" от маркера и передано станции.

Метод доступа Token-Ring.

Метод доступа Token-Ring был разработан фирмой IBM и рассчитан на кольцевую топологию сети.

Этот метод напоминает Arcnet, так как тоже использует маркер, передаваемый от одной станции к другой. В отличие от Arcnet, при методе доступа Token-Ring имеется возможность назначать разные приоритеты разным рабочим станциям.

Аппаратура Ethernet

Аппаратура Ethernet обычно состоит из кабеля, разъемов, Т-коннекторов, терминаторов и сетевых адаптеров. Кабель, очевидно, используется для передачи данных между рабочими станциями. Для подключения кабеля используются разъемы. Эти разъемы через Т-коннекторы подключаются к сетевым адаптерам - специальным платам, вставленным в слоты расширения материнской платы рабочей станции. Терминаторы подключаются к открытым концам сети.

Для Ethernet могут быть использованы кабели разных типов: тонкий коаксиальный кабель, толстый коаксиальный кабель и неэкранированная витая пара. Для каждого типа кабеля используются свои разъемы и свой способ подключения к сетевому адаптеру.

В зависимости от кабеля меняются такие характеристики сети, как максимальная длина кабеля и максимальное количество рабочих станций, подключаемых к кабелю.

Как правило, скорость передачи данных в сети Ethernet достигает 10 Мбит в секунду, что достаточно для многих приложений.

Рассмотрим подробно состав аппаратных средств Ethernet для различных типов кабеля.

Толстый коаксиальный кабель.

Толстый коаксиальный кабель, используемый Ethernet, имеет диаметр 0.4 дюйма и волновое сопротивление 50 Ом. Иногда этот кабель называют "желтым кабелем". Это самый дорогостоящий из рассматриваемых нами кабелей. Институт IEEE определил спецификацию на этот кабель - 10BASES.

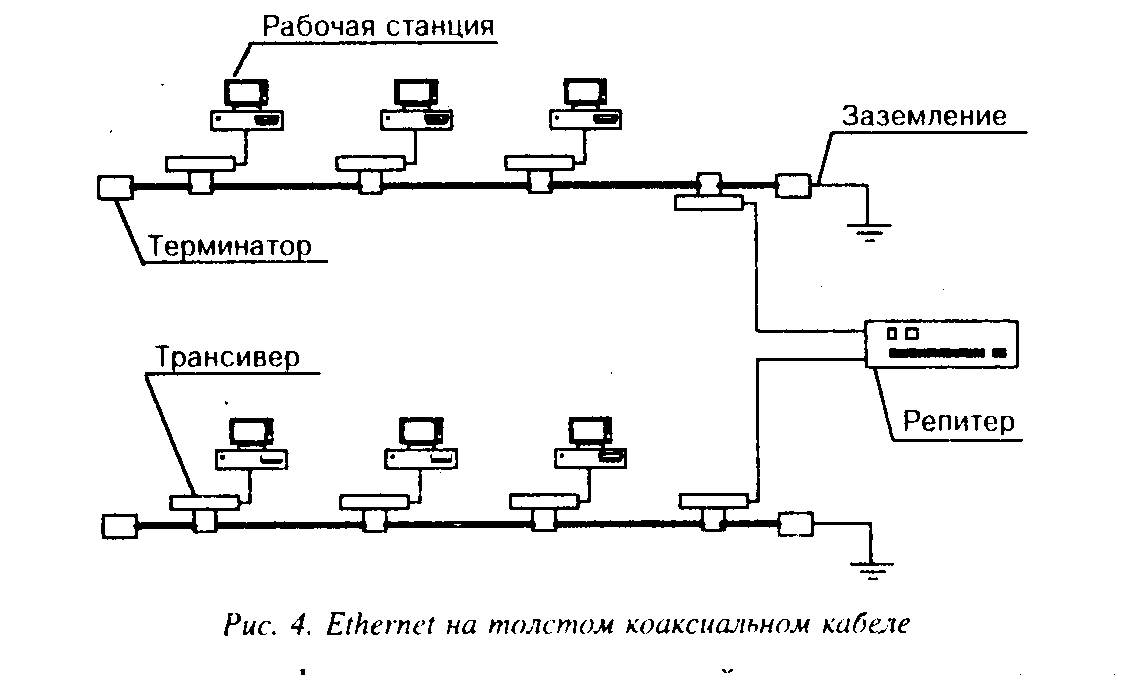

На рис. 4 схематически изображена локальная сеть на основе толстого коаксиального кабеля.

Здесь приведена конфигурация сети, состоящей из двух сегментов, разделенным репитером. В каждом сегменте находятся 3 рабочие станции.

Каждая рабочая станция через сетевой адаптер (установлен на материнской плате компьютера и на рисунке не показан) специальным многожильным трансиверным кабелем подключается к устройству, называемому трансивером. Трансивер служит для подключения рабочей станции к толстому коаксиальному кабелю.

На корпусе трансивера имеется 3 разъема: два - для подключения толстого коаксиального кабеля, и один - для подключения трансиверного кабеля.

В таблице 2 перечислены устройства, необходимые для подключения рабочей станции к толстому коаксиальному кабелю.

К сожалению, длина одного сегмента ограничена, и для толстого кабеля не может превышать 500 метров. Если общая длина сети больше 500 метров, ее необходимо разбить на сегменты, соединенные друг с другом через специальное устройство - репитер.

На рисунке изображены два сегмента, соединенные репитером. При этом общая длина сети может достигать одного километра.

Между собой трансиверы соединяются отрезками толстого коаксиального кабеля с припаянными к их концам коаксиальными Оборудование для подключения рабочей станции к толстому коаксиальному кабелю Ethernet разъемами.

Таблица 2.

Сетевой адаптер

Вставляется в материнскую плату компьютера

Трансиверный кабель

Многожильный экранированный кабель, соединяет сетевой адаптер с трансивером

Трансивер

Соединяется трансиверным кабелем с сетевым адаптером, имеет два коаксиальных разъема для подключения к толстому кабелю

На концах сегмента подключены специальные заглушки - терминаторы. Это просто коаксиальные разъемы, в корпусе которых установлен резистор с сопротивлением 50 Ом.

Корпус одного из терминаторов должен быть заземлен. В каждом сегменте сети можно соединять только один терминатор.

Таблица 3.

Максимальная длина сегмента

500 м

Максимальное количество сегментов в сети

5

Максимальная длина сети

2.5 км

Максимальное количество станций, подключенных к одному сегменту (если в сети есть репитеры, то они тоже считаются как рабочие станции)

100

Минимальное расстояние между точками

Подключения рабочих станций

2.5 м

Существуют и другие ограничения кроме максимальной длины коаксиального кабеля.

Ограничения для Ethernet на толстом кабеле

Кроме ограничения на длину сегмента существуют ограничения на максимальное количество сегментов в сети (и, как следствие, на максимальную длину сети), на максимальное количество рабочих станций, подключенных к сети и на максимальную длину трансиверного кабеля.

Однако в большинстве случаев эти ограничения не существенны. Более того, возможности толстого кабеля избыточны.

Итак, перечислим оборудование, необходимое для сети Ethernet на толстом кабеле:

    N-коннектор

    N-терминатор

    N-Barrel-коннектор

    N-терминатор с заземлением

    DIX-коннектор

    Трансивер

Тонкий коаксиальный кабель

Тонкий коаксиальный кабель, используемый для Ethernet, имеет диаметр 0.2 дюйма и волновое сопротивление 50 Ом. Импортный кабель называется RG-58A/U и соответствует спецификации 10BASE2. Можно также использовать кабель РК-50, выпускаемый нашей промышленностью.

Сеть Ethernet на тонком кабеле существенно проще, чем на толстом.

Как правило, все сетевые адаптеры имеют два разъема. Один из них предназначен для подключения многожильного трансиверного кабеля, второй - для подключения небольшого тройника, называемого Т-коннектором. Т-коннектор с одной стороны подключается к сетевому адаптеру, а с двух других сторон к нему подключаются отрезки тонкого коаксиального кабеля с соответствующими разъемами на концах. При этом получается, что коаксиальный кабель подключается как бы непосредственно к сетевому адаптеру, поэтому не нужны трансивер и трансиверный кабель.

На концах сегмента должны находиться терминаторы, которые подключаются к свободным концам Т-коннекторов. Один (и только один!) терминатор в сегменте должен быть заземлен.

Сети на тонком кабеле имеют худшие параметры по сравнению с сетями на базе толстого кабеля (таблица 4). Но стоимость сетевого оборудования, необходимого для создания сети на тонком кабеле, существенно меньше.

Следует отметить, что некоторые фирмы выпускают адаптеры Ethernet, способные работать при длине сегмента до 300 метров (например, адаптеры фирмы 3COM). Однако такие адаптеры стоят дороже и вся сеть в этом случае должна быть сделана с использованием адаптеров только одного типа.

Ограничения для Ethernet на тонком кабеле.

Таблица 4.

Максимальная длина сегмента

185 м

Максимальное количество сегментов в сети

5

Максимальная длина сети

925 м

Максимальное количество станций, подключенных к одному сегменту (если в сети есть репитеры, то они тоже считаются как рабочие станции)

30

Минимальное расстояние между точками

Подключения рабочих станций

0.5 м

Как правило, большинство сетей Ethernet создано именно на базе тонкого кабеля.

Итак, перечислим оборудование, необходимое для сети Ethernet на тонком кабеле:

    BNC-коннектор

    BNC-терминатор

    BNC-Barrel-коннектор

    BNC-терминатор с заземлением

    T-коннектор

Неэкранированная витая пара.

Некоторые (но не все) сетевые адаптеры Ethernet способны работать с кабелем, представляющем собой простую неэкранированную витую пару проводов (спецификация 10BASE-T). В качестве такого кабеля можно использовать обычный телефонный провод и уже имеющуюся в вашей организации телефонную сеть.

Сетевые адаптеры, способные работать с витой парой, имеют разъем, аналогичный применяемому в импортных телефонных аппаратах.

Для сети Ethernet на базе витой пары необходимо специальное устройство - концентратор. К одному концентратору через все те же телефонные розетки можно подключить до 12 рабочих станций. Максимальное расстояние от концентратора до рабочей станции составляет 100 метров, при этом скорость передачи данных такая же, как и для коаксиального кабеля, - 10 Мбит в секунду.

Достоинства сети на базе витой пары очевидны - низкая стоимость оборудования и возможность использования имеющейся телефонной сети. Однако есть серьезные ограничения на количество станций в сети и на ее длину.
