Проектирование и разработка баз и банков данных
Дальневосточный Государственный
Технический университет
Кафедра Информационных Систем Управления
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К КУРСОВОМУ ПРОЕКТУ
ПО ДИСЦИПЛИНЕ “БАЗЫ И БАНКИ ДАННЫХ”
Тема: “Проектирование и реализация базы данных”
Выполнил студент гр. Э-282:
Богдановский А. А.
Принял преподаватель:
Сухомлинов А. И.
________________________
Дата:
“ ” января 1996 г.
ОГЛАВЛЕНИЕ
ÑÏÈÑÎÊ ËÈÒÅÐÀÒÓÐÛ 7
Ïðèëîæåíèå I. Îò÷åò ïî ëåòíåé ïðàêòèêå ïî òåìå \“Èíôîëîãè÷åñêîå ìîäåëèðîâàíèå\ 8
Ïðèëîæåíèå II. Ïðîãðàììíûå òåêñòû, çàïðîñû è ñõåìà äàííûõ 13
Ïðèëîæåíèå III. Òàáëèöû äàííûõ ñ èíôîðìàöèåé 17
Ïðèëîæåíèå IV. Ïðèìåðû îò÷åòîâ 19
Постановка задачи
Лаборатория инженерной океанологии (ЛИО) при дальневосточном научно-исследовательском гидрометеорологическом институте (ДВНИГМИ) производит расчеты предельно-допустимых сбросов (ПДС) для предприятий различных видов деятельности. Расчет производится с помощью специальных программ расчета ПДС по методике /1/.
Разработать и реализовать базу данных (БД) “ПДС”, обеспечивающую хранение, накопление и предоставление всей информации о предприятии-заказчике, необходимой для программы расчета ПДС.
Разработка базы данных “ПДС”
Разработка базы данных “ПДС” проводилась в работе по летней практике. В этой работе была составлена полная инфологическая модель базы данных с типами сущностей, типами связей, их атрибутами и графическим представлением модели.
Отчет по вышеуказанной летней практике представлен в данной пояснительной записке в приложении I.
Реализация базы данных “ПДС”
База данных “ПДС” была реализована на СУБД Microsoft Access 2.0 в среде Microsoft Windows 3.1 * . При выборе СУБД использовались /3-5/. В качестве руководства по генерации таблиц, экранных форм, запросов, отчетов, по программированию макрокоманд и программных модулей использовалась /2/.
База данных вместе с таблицами данных, экранными формами, запросами, отчетными формами в Microsoft Access представляется в одном файле. База данных “ПДС” хранится в файле PDS.MDB.
Схема данных, тексты макрокоманд и программное описание элементов управление приведены в разделе . Описание реализованного рабочего места (АРМ) на основе базы “ПДС” приводится в разделе настоящей записки.
Схема данных и программные тексты
Так как представление структуры базы данных, экранных форм, запросов, отчетных форм в Microsoft Access обеспечивается внутренней реализацией СУБД (в отличие от распространенных СУБД типа dBase, FoxPro, и т. д., в которых эти характеристики описываются программным путем), то представление полного программного кода базы данных, написанной на Microsoft Access является невозможным, в связи с отсутствием такового.
Однако, при создании экранных форм для присвоения различных функций элементам управления - кнопкам - использовался внутренний язык СУБД - Access Basic. Некоторые процедуры, написанные на этом языке, представлены в приложении II.
В базе данных “ПДС” для генерации двух отчетов используется два запроса. Хотя эти запросы генерировались визуальными средствами, но есть возможность представить их в виде SQL-запроса. Эти два SQL-запроса представлены также в приложении II.

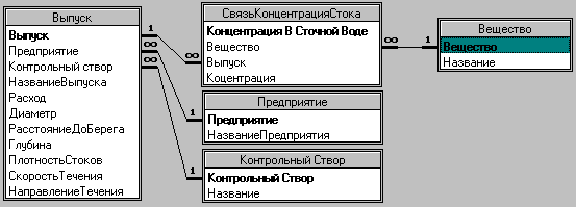

Для связи таблиц баз данных, также как и для запросов, используется визуальная генерация. Схема данных в графическом виде представлена также в приложении II.
Описание автоматизированного рабочего места
В результате работы было создано автоматизированное рабочее место (АРМ) в виде набора связанных экранных форм и отчетов, позволяющее вводить, редактировать, просматривать данные по предприятиям, по выпускам предприятий, загрязняющие вещества, концентрации веществ по выпускам, контрольные створы для выпусков, параметры загрязняющих веществ в контрольных створах. Кроме того, имеется возможность генерации отчетов по данным о выпусках предприятия и о концентрации загрязненных веществ по конкретному выпуску.
После загрузки главного (и единственного) файла базы “ПДС” PDS.MDB из СУБД Microsoft Access на экране автоматически появляется следующий экран:

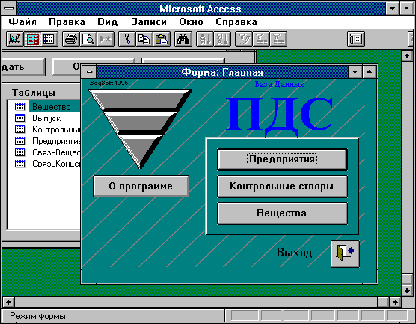

Из главного экрана можно попасть в следующие экраны:

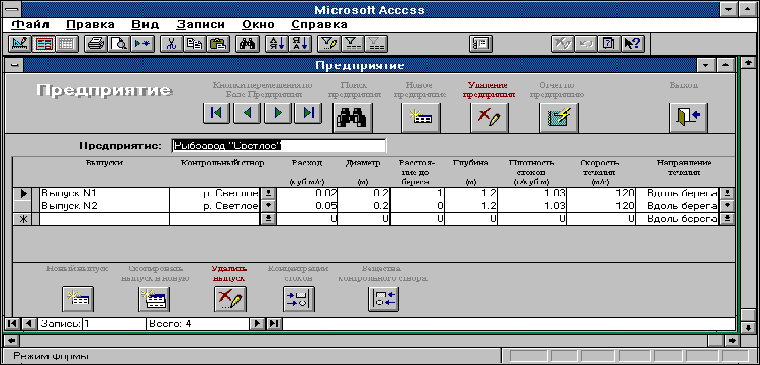

Кнопка “Предприятия” - экран для работы с базой Предприятия (добавление, удаление, редактирование Предприятий и их выпусков, а также концентраций загрязняющих веществ по каждому выпусков):

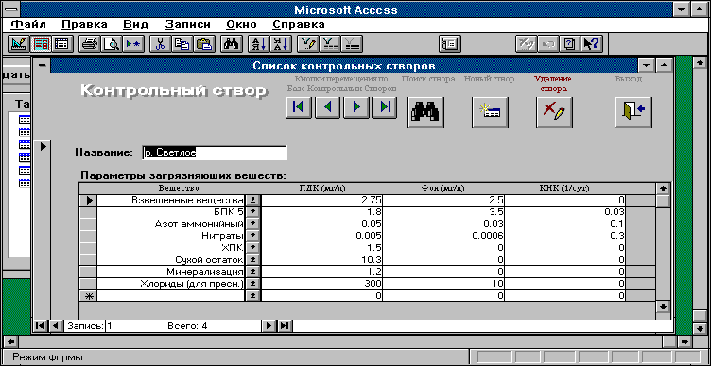

Кнопка “Контрольные створы” - работа с базой контрольных створов вместе с базой загрязняющих веществ по каждому створу:

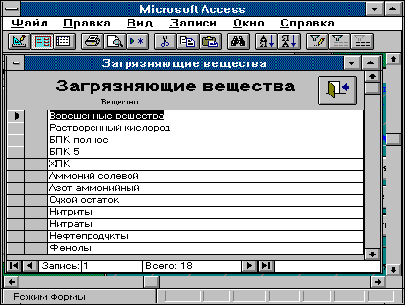

Кнопка “Вещества” - добавление новых контролируемых загрязняющих веществ:
Таким образом, программа “поддержки” базы данных “ПДС” содержит три главные экранные формы, с помощью которых можно вести базу данных. Кроме этих форм, существует еще несколько, которые являются вспомогательными и вызываются из форм, описанных выше. Вспомогательные формы в данной записке не приводятся из-за их малозначимости.
Результаты работы
В результате непродолжительной работы с базой данных “ПДС” с помощью разработанных экранных форм были введены данные о нескольких предприятиях с информацией о выпусках. Таблицы, представляющие эти данные представлены в приложении III.
В приложении IV представлены два вида отчетов, которые может генерировать БД “ПДС”.
СПИСОК ЛИТЕРАТУРЫ
Методика расчета предельно-допустимых сбросов (ПДС) веществ в водные объекты со сточными водами. - Харьков, 1990, - 115 c.
Электронная встроенная гипертекстовая справочная система Microsoft Access, файл MSACC20.HLP, 4.7 Мбайта.
Журнал “PC Magazine Russian Edition” №7 1994, статья У. Плейна, “Microsoft Access”.
Журнал “PC Magazine Russian Edition” №5 1994.
Журнал “КомпьюТерра” №37-38 1994.
Приложение II. Программные тексты, запросы и схема данных
ПРОЦЕДУРЫ ОПИСАНИЯ ФУНКЦИЙ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ ЭКРАННЫХ ФОРМ
Форма “Выпуски”
sub> ДобавлениеНовойЗапис_Click ()
On Error GoTo Err_ДобавлениеНовойЗапис_Click
DoCmd GoToRecord , , A_NEWREC
Exit_ДобавлениеНовойЗапис_Click:
Exit sub>
Err_ДобавлениеНовойЗапис_Click:
MsgBox Error$
Resume Exit_ДобавлениеНовойЗапис_Click
End sub>
sub> ДублироватьЗаписьВВы_Click ()
On Error GoTo Err_ДублироватьЗаписьВВы_Click
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_COPY, , A_MENU_VER20
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, 6, , A_MENU_VER20'Paste Append
Exit_ДублироватьЗаписьВВы_Click:
Exit sub>
Err_ДублироватьЗаписьВВы_Click:
MsgBox Error$
Resume Exit_ДублироватьЗаписьВВы_Click
End sub>
sub> УдалениеЗаписиВВыпус_Click ()
On Error GoTo Err_УдалениеЗаписиВВыпус_Click
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_DELETE_V2, , A_MENU_VER20
Exit_УдалениеЗаписиВВыпус_Click:
Exit sub>
Err_УдалениеЗаписиВВыпус_Click:
MsgBox Error$
Resume Exit_УдалениеЗаписиВВыпус_Click
End sub>
sub> ВызовФормы_Концентра_Click ()
On Error GoTo Err_ВызовФормы_Концентра_Click
Dim DocName As String
DocName = "Концентрация Стоков"
DoCmd OpenForm DocName, , , "[Выпуск] = Forms![Предприятие]![Выпуск].Form![Выпуск]"
Exit_ВызовФормы_Концентра_Click:
Exit sub>
Err_ВызовФормы_Концентра_Click:
MsgBox Error$
Resume Exit_ВызовФормы_Концентра_Click
End sub>
sub> Кнопка47_Click ()
On Error GoTo Err_Кнопка47_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "КонтрольныйСтвор"
LinkCriteria = "[Контрольный Створ] = Forms![Предприятие]![Выпуск].Form![Поле46]"
DoCmd OpenForm DocName, , , LinkCriteria
DoCmd GoToControl "Внедренный_объект16"
Forms![КонтрольныйСтвор]![ПереходКПервойЗаписиВПредприятиях].Доступ = 0
Forms![КонтрольныйСтвор]![ПереходКПредыдущейЗаписиВПредприятиях].Доступ = 0
Forms![КонтрольныйСтвор]![ПереходКСледующейЗаписиВПредприятиях].Доступ = 0
Forms![КонтрольныйСтвор]![ПереходКПоследнейЗаписиВПредприятиях].Доступ = 0
Forms![КонтрольныйСтвор]![Кнопка20].Доступ = 0
Forms![КонтрольныйСтвор]![Кнопка21].Доступ = 0
Forms![КонтрольныйСтвор]![Кнопка22].Доступ = 0
Forms![КонтрольныйСтвор]![Название].Доступ = 0
Exit_Кнопка47_Click:
Exit sub>
Err_Кнопка47_Click:
MsgBox Error$
Resume Exit_Кнопка47_Click
End sub>
Форма “Главная”
sub> Кнопка2_Click ()
On Error GoTo Err_Кнопка2_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "Предприятие"
DoCmd OpenForm DocName, , , LinkCriteria
Exit_Кнопка2_Click:
Exit sub>
Err_Кнопка2_Click:
MsgBox Error$
Resume Exit_Кнопка2_Click
End sub>
sub> Кнопка3_Click ()
On Error GoTo Err_Кнопка3_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "КонтрольныйСтвор"
DoCmd OpenForm DocName, , , LinkCriteria
Exit_Кнопка3_Click:
Exit sub>
Err_Кнопка3_Click:
MsgBox Error$
Resume Exit_Кнопка3_Click
End sub>
sub> Кнопка9_Click ()
On Error GoTo Err_Кнопка9_Click
DoCmd Close
Exit_Кнопка9_Click:
Exit sub>
Err_Кнопка9_Click:
MsgBox Error$
Resume Exit_Кнопка9_Click
End sub>
sub> Кнопка6_Click ()
On Error GoTo Err_Кнопка6_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "О программе"
DoCmd OpenForm DocName, , , LinkCriteria
Exit_Кнопка6_Click:
Exit sub>
Err_Кнопка6_Click:
MsgBox Error$
Resume Exit_Кнопка6_Click
End sub>
sub> Кнопка5_Click ()
On Error GoTo Err_Кнопка5_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "Вещество"
DoCmd OpenForm DocName, , , LinkCriteria
Exit_Кнопка5_Click:
Exit sub>
Err_Кнопка5_Click:
MsgBox Error$
Resume Exit_Кнопка5_Click
End sub>
Форма “КонтрольныйСтвор”
sub> Form_Close ()
Forms![КонтрольныйСтвор]![ПереходКПервойЗаписиВПредприятиях].Доступ = 1
Forms![КонтрольныйСтвор]![ПереходКПредыдущейЗаписиВПредприятиях].Доступ = 1
Forms![КонтрольныйСтвор]![ПереходКСледующейЗаписиВПредприятиях].Доступ = 1
Forms![КонтрольныйСтвор]![ПереходКПоследнейЗаписиВПредприятиях].Доступ = 1
Forms![КонтрольныйСтвор]![Кнопка20].Доступ = 1
Forms![КонтрольныйСтвор]![Кнопка21].Доступ = 1
Forms![КонтрольныйСтвор]![Кнопка22].Доступ = 1
Forms![КонтрольныйСтвор]![Название].Доступ = 1
End sub>
sub> ВыходИзФормыКонтроль_Click ()
On Error GoTo Err_ВыходИзФормыКонтроль_Click
DoCmd Close
Exit_ВыходИзФормыКонтроль_Click:
Exit sub>
Err_ВыходИзФормыКонтроль_Click:
MsgBox Error$
Resume Exit_ВыходИзФормыКонтроль_Click
End sub>
sub> Кнопка20_Click ()
On Error GoTo Err_Кнопка20_Click
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, 10, , A_MENU_VER20
Exit_Кнопка20_Click:
Exit sub>
Err_Кнопка20_Click:
MsgBox Error$
Resume Exit_Кнопка20_Click
End sub>
sub> Кнопка21_Click ()
On Error GoTo Err_Кнопка21_Click
DoCmd GoToRecord , , A_NEWREC
Exit_Кнопка21_Click:
Exit sub>
Err_Кнопка21_Click:
MsgBox Error$
Resume Exit_Кнопка21_Click
End sub>
sub> Кнопка22_Click ()
On Error GoTo Err_Кнопка22_Click
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_DELETE_V2, , A_MENU_VER20
Exit_Кнопка22_Click:
Exit sub>
Err_Кнопка22_Click:
MsgBox Error$
Resume Exit_Кнопка22_Click
End sub>
sub> ПереходКПервойЗаписи_Click ()
On Error GoTo Err_ПереходКПервойЗаписи_Click
DoCmd GoToRecord , , A_FIRST
Exit_ПереходКПервойЗаписи_Click:
Exit sub>
Err_ПереходКПервойЗаписи_Click:
MsgBox Error$
Resume Exit_ПереходКПервойЗаписи_Click
End sub>
sub> ПереходКПоследнейЗап_Click ()
On Error GoTo Err_ПереходКПоследнейЗап_Click
DoCmd GoToRecord , , A_LAST
Exit_ПереходКПоследнейЗап_Click:
Exit sub>
Err_ПереходКПоследнейЗап_Click:
MsgBox Error$
Resume Exit_ПереходКПоследнейЗап_Click
End sub>
sub> ПереходКПредыдущейЗа_Click ()
On Error GoTo Err_ПереходКПредыдущейЗа_Click
DoCmd GoToRecord , , A_PREVIOUS
Exit_ПереходКПредыдущейЗа_Click:
Exit sub>
Err_ПереходКПредыдущейЗа_Click:
If Err <> 2105 Then MsgBox Error$
Resume Exit_ПереходКПредыдущейЗа_Click
End sub>
sub> ПереходКСледующейЗап_Click ()
On Error GoTo Err_ПереходКСледующейЗап_Click
DoCmd GoToRecord , , A_NEXT
Exit_ПереходКСледующейЗап_Click:
Exit sub>
Err_ПереходКСледующейЗап_Click:
If Err <> 2105 Then MsgBox Error$
Resume Exit_ПереходКСледующейЗап_Click
End sub>
Форма “Концентрация Стоков”
sub> ЗакрытиеФормы_Концен_Click ()
On Error GoTo Err_ЗакрытиеФормы_Концен_Click
DoCmd Close
Exit_ЗакрытиеФормы_Концен_Click:
Exit sub>
Err_ЗакрытиеФормы_Концен_Click:
MsgBox Error$
Resume Exit_ЗакрытиеФормы_Концен_Click
End sub>
sub> ОтчетПоКонцентрациям_Click ()
On Error GoTo Err_ОтчетПоКонцентрациям_Click
Dim DocName As String
DocName = "ОтчетПоКонцентрациям"
DoCmd OpenReport DocName, A_PREVIEW
Exit_ОтчетПоКонцентрациям_Click:
Exit sub>
Err_ОтчетПоКонцентрациям_Click:
MsgBox Error$
Resume Exit_ОтчетПоКонцентрациям_Click
End sub>
Форма “Предприятие”
sub> Закрыть_Форму_Предпр_Click ()
On Error GoTo Err_Закрыть_Форму_Предпр_Click
DoCmd Close
Exit_Закрыть_Форму_Предпр_Click:
Exit sub>
Err_Закрыть_Форму_Предпр_Click:
MsgBox Error$
Resume Exit_Закрыть_Форму_Предпр_Click
End sub>
sub> Запустить_Форму_Выпу_Click ()
On Error GoTo Err_Запустить_Форму_Выпу_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "Выпуск"
DoCmd OpenForm DocName, , , LinkCriteria
Exit_Запустить_Форму_Выпу_Click:
Exit sub>
Err_Запустить_Форму_Выпу_Click:
MsgBox Error$
Resume Exit_Запустить_Форму_Выпу_Click
End sub>
sub> НоваяЗаписьВПредприя_Click ()
On Error GoTo Err_НоваяЗаписьВПредприя_Click
DoCmd GoToRecord , , A_NEWREC
Exit_НоваяЗаписьВПредприя_Click:
Exit sub>
Err_НоваяЗаписьВПредприя_Click:
MsgBox Error$
Resume Exit_НоваяЗаписьВПредприя_Click
End sub>
sub> ОтчетПоВыпускам_Click ()
On Error GoTo Err_ОтчетПоВыпускам_Click
Dim DocName As String
DocName = "ОтчетПоВыпускамПредприятия"
DoCmd OpenReport DocName, A_PREVIEW
Exit_ОтчетПоВыпускам_Click:
Exit sub>
Err_ОтчетПоВыпускам_Click:
MsgBox Error$
Resume Exit_ОтчетПоВыпускам_Click
End sub>
sub> ПереходКПервойЗаписи_Click ()
On Error GoTo Err_ПереходКПервойЗаписи_Click
DoCmd GoToRecord , , A_FIRST
Exit_ПереходКПервойЗаписи_Click:
Exit sub>
Err_ПереходКПервойЗаписи_Click:
MsgBox Error$
Resume Exit_ПереходКПервойЗаписи_Click
End sub>
sub> ПереходКПоследнейЗап_Click ()
On Error GoTo Err_ПереходКПоследнейЗап_Click
DoCmd GoToRecord , , A_LAST
Exit_ПереходКПоследнейЗап_Click:
Exit sub>
Err_ПереходКПоследнейЗап_Click:
MsgBox Error$
Resume Exit_ПереходКПоследнейЗап_Click
End sub>
sub> ПереходКПредыдущейЗа_Click ()
On Error GoTo Err_ПереходКПредыдущейЗа_Click
DoCmd GoToRecord , , A_PREVIOUS
Exit_ПереходКПредыдущейЗа_Click:
Exit sub>
Err_ПереходКПредыдущейЗа_Click:
If Err <> 2105 Then MsgBox Error$
Resume Exit_ПереходКПредыдущейЗа_Click
End sub>
sub> ПереходКСледующейЗап_Click ()
On Error GoTo Err_ПереходКСледующейЗап_Click
DoCmd GoToRecord , , A_NEXT
Exit_ПереходКСледующейЗап_Click:
Exit sub>
Err_ПереходКСледующейЗап_Click:
If Err <> 2105 Then MsgBox Error$
Resume Exit_ПереходКСледующейЗап_Click
End sub>
sub> ПоискЗаписиВПредприя_Click ()
On Error GoTo Err_ПоискЗаписиВПредприя_Click
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, 10, , A_MENU_VER20
Exit_ПоискЗаписиВПредприя_Click:
Exit sub>
Err_ПоискЗаписиВПредприя_Click:
MsgBox Error$
Resume Exit_ПоискЗаписиВПредприя_Click
End sub>
sub> Редактирование_Выпус_Click ()
On Error GoTo Err_Редактирование_Выпус_Click
Dim DocName As String
Dim LinkCriteria As String
DocName = "Выпуск"
LinkCriteria = "[Предприятие] = [Предприятие]![Предприятие]"
DoCmd OpenForm DocName, , , LinkCriteria
Exit_Редактирование_Выпус_Click:
Exit sub>
Err_Редактирование_Выпус_Click:
MsgBox Error$
Resume Exit_Редактирование_Выпус_Click
End sub>
sub> СписокПредприятийДля_AfterUpdate ()
DoCmd ApplyFilter , "НазваниеПредприятие = Me![СписокПредприятийДляПоиска]"
End sub>
sub> УдалениеЗаписиВПредп_Click ()
On Error GoTo Err_УдалениеЗаписиВПредп_Click
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_SELECTRECORD_V2, , A_MENU_VER20
DoCmd DoMenuItem A_FORMBAR, A_EDITMENU, A_DELETE_V2, , A_MENU_VER20
Exit_УдалениеЗаписиВПредп_Click:
Exit sub>
Err_УдалениеЗаписиВПредп_Click:
MsgBox Error$
Resume Exit_УдалениеЗаписиВПредп_Click
End sub>
ЗАПРОСЫ ДЛЯ СОЗДАНИЯ ОТЧЕТОВ (В ФОРМЕ SQL)
Запрос “ЗапросДляОтчетаПоВыпускам”
SELECT DISTINCTROW Предприятие.НазваниеПредприятия, Выпуск.НазваниеВыпуска, Выпуск.Расход, Выпуск.Диаметр, Выпуск.РасстояниеДоБерега, Выпуск.Глубина, Выпуск.СкоростьТечения
FROM Предприятие INNER JOIN Выпуск ON Предприятие.Предприятие = Выпуск.Предприятие
WHERE ((Предприятие.НазваниеПредприятия=[Forms]![Предприятие]![НазваниеПредприятия]));
Запрос “ЗапросДляОтчетаПоКонцентрациям”
SELECT DISTINCTROW Выпуск.НазваниеВыпуска, Вещество.Название, СвязьКонцентрацияСтока.Коцентрация, Выпуск.Выпуск
FROM Выпуск INNER JOIN (Вещество INNER JOIN СвязьКонцентрацияСтока ON Вещество.Вещество = СвязьКонцентрацияСтока.Вещество) ON Выпуск.Выпуск = СвязьКонцентрацияСтока.Выпуск
WHERE ((Выпуск.Выпуск=[forms]![Концентрация Стоков]![Выпуск]));
СХЕМА ДАННЫХ
Приложение III. Таблицы данных с информацией
Таблица “Вещество”
|
Вещество |
Название |
|
22 |
Взвешенные вещества |
|
23 |
Растворенный кислород |
|
24 |
БПК полное |
|
25 |
БПК 5 |
|
26 |
ХПК |
|
27 |
Аммоний солевой |
|
28 |
Азот аммонийный |
|
29 |
Сухой остаток |
|
30 |
Нитриты |
|
31 |
Нитраты |
|
32 |
Нефтепродукты |
|
33 |
Фенолы |
|
34 |
Амминосульфаты (гр. СПАВ) |
|
35 |
Амминосульфонаты (гр. СПАВ) |
|
36 |
Минерализация |
|
37 |
Хлориды (для пресн.) |
|
38 |
Хлориды |
|
39 |
Сульфаты |
Таблица “Выпуск”
|
Выпуск |
Предприятие |
Контрольный створ |
Название Выпуска |
Расход |
Диаметр |
Расстояние ДоБерега |
Глубина |
Плотность Стоков |
Скорость Течения |
Направление Течения |
|
24 |
5 |
1 |
Выпуск N1 |
0.02 |
0.2 |
1 |
1.2 |
1.03 |
120 |
0 |
|
25 |
5 |
1 |
Выпуск N2 |
0.05 |
0.2 |
0 |
1.2 |
1.03 |
120 |
0 |
|
26 |
6 |
2 |
Выпуск N1 |
0.00143 |
0.25 |
205 |
4.35 |
1.003 |
15 |
1 |
|
27 |
7 |
4 |
Выпуск N1 |
0.0045 |
0.2 |
15 |
2.3 |
1.02 |
20 |
0 |
|
29 |
7 |
4 |
Выпуск N4 |
0.0032 |
0.25 |
0 |
1.2 |
1.02 |
20 |
0 |
|
30 |
7 |
4 |
Выпуск N5 |
0.08 |
0.25 |
0 |
1.2 |
1.02 |
20 |
0 |
|
32 |
8 |
3 |
Выпуск в кутовую часть бухты |
0.00432 |
0.2 |
0.2 |
2.2 |
1.033 |
0.1 |
0 |
Таблица “Контрольный Створ”
|
Контрольный Створ |
Название |
|
1 |
р. Светлое |
|
2 |
б. Андреева |
|
3 |
б. Малый Гайдамак |
|
4 |
з. Восточный |
Таблица “Предприятие”
|
Предприятие |
НазваниеПредприятия |
|
5 |
Рыбзавод "Светлое" |
|
6 |
Рыбколхоз "Новый Мир" |
|
7 |
Порт "Восточный" |
|
8 |
ГСРЗ "Гайдамак" |
Таблица “СвязьВеществаКонтрольногоСтвора”
|
Вещества Контрольного Створа |
Вещество |
Контрольный Створ |
ПДК |
Фон |
КНК |
|
1 |
22 |
1 |
2.75 |
2.5 |
0 |
|
2 |
25 |
1 |
1.8 |
3.5 |
0.03 |
|
3 |
28 |
1 |
0.05 |
0.03 |
0.1 |
|
4 |
31 |
1 |
0.005 |
0.0006 |
0.3 |
|
5 |
26 |
1 |
1.5 |
0 |
0 |
|
6 |
29 |
1 |
10.3 |
0 |
0 |
|
7 |
36 |
1 |
1.2 |
0 |
0 |
|
8 |
37 |
1 |
300 |
10 |
0 |
|
9 |
22 |
2 |
2.75 |
2.5 |
0 |
|
10 |
23 |
2 |
1.3 |
2.5 |
0.4 |
|
11 |
24 |
2 |
3.4 |
5.6 |
0.005 |
|
12 |
25 |
2 |
1.8 |
0.04 |
0 |
|
13 |
26 |
2 |
1.5 |
0.05 |
0.05 |
|
14 |
27 |
2 |
2.3 |
1.2 |
0 |
|
15 |
22 |
4 |
2.75 |
2.5 |
0.01 |
|
16 |
24 |
4 |
3.4 |
2.3 |
0 |
|
17 |
23 |
4 |
1.3 |
1.1 |
0 |
|
18 |
25 |
4 |
1.8 |
0.1 |
0 |
|
19 |
27 |
4 |
2.3 |
0.0001 |
0.06 |
Таблица “СвязьКонцентрацияСтока”
|
Концентрация В Сточной Воде |
Вещество |
Выпуск |
Коцентрация |
|
5 |
22 |
30 |
2 |
|
7 |
23 |
30 |
0.2 |
|
8 |
28 |
30 |
0.32 |
|
9 |
29 |
30 |
0.0004 |
|
10 |
26 |
30 |
0 |
|
11 |
25 |
30 |
1.4 |
|
12 |
36 |
30 |
0 |
|
13 |
37 |
30 |
0 |
|
14 |
25 |
30 |
0 |
|
15 |
24 |
24 |
2.4 |
|
16 |
28 |
24 |
0.01 |
|
17 |
31 |
24 |
0.001 |
|
18 |
36 |
24 |
0 |
|
19 |
32 |
24 |
0.005 |
|
20 |
37 |
24 |
10 |
|
21 |
34 |
24 |
1.2 |
|
22 |
30 |
24 |
0.0003 |
|
23 |
39 |
24 |
0 |
|
24 |
23 |
26 |
1.2 |
|
25 |
29 |
26 |
1 |
|
26 |
24 |
26 |
2.8 |
|
27 |
26 |
26 |
0.02 |
|
28 |
27 |
26 |
0.003 |
|
29 |
23 |
25 |
0.1 |
|
30 |
24 |
25 |
2.4 |
|
31 |
27 |
25 |
1.2 |
|
32 |
29 |
25 |
1.3 |
|
33 |
36 |
25 |
0 |
|
34 |
26 |
25 |
0 |
|
35 |
35 |
25 |
0.002 |
|
36 |
22 |
27 |
4.8 |
|
37 |
23 |
27 |
10.12 |
|
38 |
25 |
27 |
12.89 |
|
39 |
22 |
29 |
13.4 |
|
40 |
23 |
29 |
12.8 |
|
41 |
24 |
29 |
4.6 |
|
42 |
25 |
29 |
1.2 |
|
43 |
22 |
32 |
0.02 |
|
44 |
23 |
32 |
0.06 |
|
45 |
29 |
32 |
1.2 |
|
46 |
36 |
32 |
5.6 |
Приложение IV. Примеры отчетов
ОТЧЕТ ПО ВЫПУСКАМ ПРЕДПИЯТИЯ
Информация о выпусках предприятия
Название предприятия: Рыбзавод "Светлое"
Название выпуска: Выпуск N1
Расход: 0.02 куб. м/с
Диаметр: 0.2 м
Расстояние до берега: 1 м
Глубина: 1.2 м
120 м/с
Скорость течения:
Название предприятия: Рыбзавод "Светлое"
Название выпуска: Выпуск N2
Расход: 0.05 куб. м/с
Диаметр: 0.2 м
Расстояние до берега: 0 м
Глубина: 1.2 м
120 м/с
Скорость течения:
ОТЧЕТ ПО ЗАГРЯЗНЯЮЩИМ ВЕЩЕСТВАМ ВЫПУСКА
Концентрации веществ по выпуску
Выпуск N1
Предприятие: Рыбзавод "Светлое"
Вещество Концентрация
(мг/л)
БПК полное 2.4
Азот аммонийный 0.01
Нитраты 0.001
Минерализация 0
Нефтепродукты 0.005
Хлориды (для пресн.) 10
Амминосульфаты (гр. СПАВ) 1.2
Нитриты 0.0003
Сульфаты 0
* Базы данных Microsoft Access принадлежат к типу реляционных баз данных. В таких базах данных сведения, относящиеся к различным вопросам, сохраняются в отдельных таблицах. Возможность вывода информации из базы данных обеспечивается указанием соотношений между объектами. (вырезка из /2/).
Владивосток
1996
M
Дальневосточный Государственный
Технический Университет
Кафедра Технической Кибернетики и Информатики
ОТЧЕТ
по летней практике
Тема: “Инфологическое моделирование базы данных”
Студент группы Э-282:
Богдановский А. А.
Преподаватель:
Сухомлинов А. И.
Владивосток
1995
Постановка задачи
Составить инфологическую модель базы данных (БД), необходимой для предоставления информации программе расчета предельно-допустимых сбросов (ПДС) сточных вод предприятий в прибрежную зону моря.
Эта программа производит расчет максимально-допустимых концентраций загрязняющих веществ в выпусках сточной воды
Предприятие, для которого производится расчет ПДС может иметь несколько выпусков. Каждый выпуск характеризуется своими техническими параметрами, которые учитываются в расчетах. Каждый выпуск имеет свой набор загрязняющих веществ. Для каждого выпуска существует свой контрольный створ (точка на море, отстоящая от места выпуска на 50-500 м, в которой производится замер концентраций загрязняющих веществ). Несколько выпусков могут иметь один и тот же контрольный створ, но не наоборот.
Расчет производится для каждого выпуска в отдельности в два этапа. Первый - это расчет для каждого загрязняющего вещества индивидуального ПДС (без учета других веществ) по специальной методике*. Для этого расчета требуются следующие данные: фоновая концентрация вещества в контрольном створе, концентрация вещества в сточных водах выпуска, диаметр выпускного отверстия, минимальная скорость морского течения в месте выпуска, расход сточных вод, угол истечения стоков относительно поверхности моря, расстояние от выпуска до поверхности моря, до берега и до ближайшей границы водопользования (т. е. до контрольного створа), коэффициент неконсервативности (КНК) вещества, предельно допустимая концентрация (ПДК) вещества в контрольном створе.
Второй этап - расчет ПДС для каждого вещества на основе индивидуального ПДС с учетом других веществ, находящихся в одной группе с одинаковым лимитирующим фактором вредности (ЛФВ) или в одной группе с одинаковым классом опасности. Распределение веществ по группам ЛФВ и классам опасности происходит в зависимости от типа водопользования предприятия, для которого считается ПДС.
Проектируемая БД должна содержать информацию по всем предприятиям, для которых производился расчет ПДС. Значения фоновых концентраций, концентраций в стоках и ПДК веществ должны быть закреплены за датой.
Таким образом, программе расчета ПДС требуются следующие данные:
наименование и характеристики всех выпусков, для которых производится расчет ПДС;
список всех контролируемых веществ для каждого выпуска с концентрациями этих веществ в сточных водах;
ПДК, фоновая концентрация и КНК веществ в контрольных створах для каждого выпуска;
таблица соответствий веществ с ЛФВ в зависимости от типа водопользования предприятия, для которого производится расчет.
Типы сущностей и атрибуты
|
Тип сущности |
Атрибуты |
|
Предприятие |
Код, Наименование |
|
Выпуск |
Код, Наименование, <Технические характеристики> |
|
КонтрольныйСтвор |
Код, Наименование |
|
Вещество |
Код, Наименование |
|
ТипВодопользования |
Код, Наименование |
|
ЛФВ |
Код, Наименование |
|
КлассОпасности |
Код, Наименование |
Типы связей и атрибуты
|
Тип связи |
Типы сущностей |
Атрибуты |
|
ИмеетВыпуск |
Предприятие, Выпуск |
— |
|
ИмеетТипВодопользования |
Предприятие, ТипВодопользования |
— |
|
ИмеетКонтрольныйСтвор |
Выпуск, КонтрольныйСтвор |
— |
|
КонцентрацияСтока |
Выпуск, Вещество |
Концентрация, Дата |
|
КонцентрацияФона |
КонтрольныйСтвор, Вещество |
Концентрация, Дата |
|
КонцентрацияПД |
КонтрольныйСтвор, Вещество |
Концентрация, Дата |
|
КНК |
КонтрольныйСтвор, Вещество |
Коэффициент, Дата |
|
ГруппыПоЛФВ |
ТипВодопользования, Вещество, ЛФВ |
— |
|
ГруппыПоКлассуОпасности |
ТипВодопользования, Вещество, КлассОпасности |
— |
Ограничения
Ключи
|
Атрибут |
Тип сущности/связи |
|
Код |
Предприятие |
|
Код |
Выпуск |
|
Код |
КонтрольныйСтвор |
|
Код |
Вещество |
|
Код |
ТипВодопользования |
|
Код |
ЛФВ |
|
Код |
КлассОпасности |
|
Дата |
КонцентрацияСтока |
|
Дата |
КонцентрацияФона |
|
Дата |
КонцентрацияПД |
|
Дата |
КНК |
Виды связей
Один-ко-многим
ИмеетВыпуск Предприятие Þ Выпуск
ИмеетКонтрольныйСтвор КонтрольныйСтвор Þ Выпуск
Ограничения по существованию
|
ИмеетВыпуск |
Предприятие Þ Выпуск |
Графическое представление инфологической модели (ER-диаграмма)
* ВНИИВО, “Методика расчета ПДС веществ в водные объекты со сточными водами”, Харьков 1990 г.
M
