Введение

Современное проектирование становится глобальным и быстро развивающимся. Заказчики, консультанты, партнеры, поставщики находятся в различных местах и нуждаются в оперативной информации.

AutoCAD – наиболее популярная среда автоматизированного проектирования. На этой базе построено целое семейство программных продуктов iDesign для решения предметных задач. Формат данных AutoCAD (DWG, DXF, DWF) является общепризнанным мировым стандартом обмена графической информацией и ее хранения.

С каждой новой версией в AutoCAD добавляются по запросам пользователей новые функции, облегчающие и ускоряющие работу над проектом.

Благодаря развитым средствам написания приложений целый ряд разработчиков избрал AutoCAD в качестве базового пакета для создания машиностроительных, архитектурных, строительных, геодезических программ, систем инженерного анализа и многого другого. Использование встроенных языков программирования Visual LISP, VBA и поддержка C++ позволяют настроить AutoCAD под конкретные задачи пользователя.

AutoCAD 2002 – новейшая версия наиболее популярной системы автоматизированного проектирования. AutoCAD 2002 является базовой системой проектирования, на основе которой построено целое семейство программных продуктов для решения предметных задач.

AutoCAD 2002 предлагает самые совершенные средства двухмерного проектирования и оформления чертежей, а также удобные инструменты твердотельного моделирования. Новейшие технологии, заложенные в этой системе, обеспечивают эффективную коллективную работу над проектом с учетом стандартов предприятия и различных методов проектирования.

















Новые возможности AutoCAD 2002

Сегодня стоит вопрос не только как создавать проекты, но и как рационально использовать проектную информацию за счет предоставления совместного доступа к файлам, наличия функций поиска рисунков и различного рода ресурсов, рационального использования однажды созданной информации на всех стадиях проектирования. Поддержка этих задач выливается в повышение производительности, увеличение прибыли и сокращение цикла проектирования.

AutoCAD 2002 включает новые и модернизированные функции, улучшающие технологию взаимодействия конструкторов: eTransmit, AutoCAD Today, переработанная функция Publish to Web, поддерживающая технологию i-drop™, улучшенный формат DWF, средства поиска файлов с прямой ссылкой на Autodesk Point A My Files, улучшенное извлечение атрибутов и DesignXML. Надежный набор новых средств управления стандартами автоматизированного проектирования с поддержкой доступа к Интернет/Интранет, включает как интерактивную, так и пакетную проверку соответствия стандартам.

И конечно, AutoCAD 2002 предоставляет новые и модернизированные средства, повышающие производительность, такие как ассоциативное образмеривание, средства для работы со Слоями, Текстом и Атрибутами. Кроме того, AutoCAD 2002 поставляется с новой сетевой технологией лицензирования, упрощающей процесс инсталляции и внедрения. Предлагаются также новые гибкие и экономичные схемы приобретения программного обеспечения компании Autodesk.

Скорость работы

При выполнении большинства операций во время промышленного тестирования AutoCAD 2002 работал быстрее AutoCAD 2000 и AutoCAD R14. Результаты теста AutoGauge Benchmark, разработанного международной группой пользователей Autodesk (AUGI®), показали, что при одинаковых конфигурациях аппаратного обеспечения скорость работы AutoCAD 2002 на 6-38% выше (в зависимости от используемой конфигурации компьютера). Например, операции ввода/вывода выполняются на 29% быстрее, обработка изображения (панорамирование, масштабирование, регенерация и т.д.) – на 39%, работа объектных привязок – на 24%, изменение свойств – на 23%. AutoCAD 2002 полностью поддерживает многопроцессорные системы. Использование двухпроцессорных компьютеров совместно с AutoCAD 2002 дает повышение производительности на 30% (в сравнении с AutoCAD 2000).

Коллективная работа над проектом

Совместная работа над проектом в рамках локальной сети или с использованием Internet, общение с заказчиками и партнерами, демонстрация проекта еще до его изготовления "в железе" – эти возможности становятся все более актуальными как за рубежом, так и в нашей стране. AutoCAD 2002 предлагает инструменты, необходимые для решения таких задач.

Предположим, Ваш сотрудник находится в другом городе и ему срочно необходимы чертежи. Конечно, их можно вывести на плоттер, запаковать и затем доставить с помощью дорогого ночного курьера. Или есть другой способ – передать их с помощью функции eTransmit, которая упаковывает рисунки вместе со всеми связанными файлами (внешними ссылками, фонтами, картинками, а теперь еще и файлами стандартов) в один пакет, удобный для отправки через Интернет.

В любое время дня и ночи модернизированная функция Publish to Web разместит Вашу информацию на сайте Интернет или Интранет. Даже пользователи, не имеющие предварительной подготовки, могут с помощью расширенной библиотеки шаблонов и тем быстро разработать профессиональные web-страницы. Сохранение файлов из среды AutoCAD 2002 в Интернете может производиться на портале Point A в разделе My Files, а также на любом web-сайте, поддерживающим протокол WebDav. И независимо от места хранения проектной информации, в Интернете, Интранете, на портале Point A или сайте FTP, будет обеспечено мгновенное подсоединение.

Если удаленный пользователь не должен редактировать чертежи, то можно ограничиться передачей файлов в стандарте DWF. Этот формат обеспечивает высокую точность просмотра и вывода на плоттер.

Многократно используемую проектную информацию удобно размещать функцией Publish to Web на вэб-сайте с помощью технологии i-drop, основанной на XML.

Например, можно разместить таким образом на центральном сайте библиотеку электрических компонентов. В дальнейшем пользователи будут буксировать подходящие компоненты прямо в свои чертежи. Технология i-drop поддерживает быстрый поиск заготовок для производства в Интернет. Для этого буксируйте содержание web-сайта производителя, если он поддерживает технологию i-drop.
Не надо больше рыться в штабелях каталогов, не надо сканировать устаревшие спецификации. AutoCAD 2002 поддерживает совместное использование не только графической информации.

Модернизированная функция извлечения атрибутов суммирует и экспортирует атрибуты во внешние приложения такие как Microsoft® Access или Excel для формирования спецификации. Средство DesignXML экспортирует как графические так и не графические данные из файлов DWG. Любой Ваш коллега будет способен просматривать и редактировать их, причем для этого не надо иметь инсталляцию AutoCAD.

Соблюдение стандартов становится простым делом

Управление стандартами автоматизированного проектирования часто является рутинной трудоемкой работой. Но без нее нельзя обойтись. Особенно в свете сегодняшних требований по уменьшению риска и ответственности вследствие глобализации процесса проектирования и производства.

Надежные средства AutoCAD 2002 упрощают проверку на соответствие чертежным стандартам, которые могут быть как собственными стандартами компании, так и промышленными стандартами ANSI, ISO, DIN или JIS. В процессе интерактивной проверки генерируется сообщение о несоответствии стандартам и предлагается вариант исправления.

Пакетный режим проверки применяется для контроля большого количества рисунков одновременно. Результатом пакетной проверки является единый отчет формата XML с перечнем ошибок и отклонений. AutoCAD 2002, допускает размещение стандартов компании в Интернете или Интранете для поддержки работы по единым стандартам, независимо от местонахождения конструктора.

Ассоциативное образмеривание

Можно также повысить целостность информации за счет ассоциативности размеров и соответствующей геометрии. Тогда любые изменения геометрии автоматически приведут к изменению расположения, ориентации и измеренного значения ассоциативных размеров. Допускается связывать размеры в пространстве листа с моделью (межпространственная ассоциативность). Изменение геометрии в пространстве модели автоматически вызывает изменение размеров в пространстве листа.

Средства для работы с атрибутами

Атрибуты используются для хранения дополнительной информации, связанной с тем или иным геометрическим блоком. Это может быть название производителя, инвентарный номер, материал изделия и т.д. Информацию, считанную из атрибутов чертежа, можно использовать для создания ведомостей и спецификаций в базах данных или электронных таблицах.

Менеджер Атрибутов Блока позволяет быстро корректировать значения атрибутов и их свойства без расчленения или переопределения блока. Все изменения немедленно отражаются на всех существующих экземплярах блока. Улучшенный Редактор Атрибутов предоставляет способ более досконального редактирования атрибутов отдельно выбранного блока.

AutoCAD 2002 предлагает ряд инструментов, ускоряющих и упрощающих работу с атрибутами.

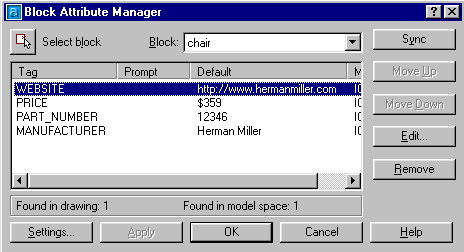

Менеджер Атрибутов Блоков (Block Attribute Manager) позволяет быстро изменять атрибуты блока, не прибегая к его разбиению или переопределению. Все изменения автоматически отображаются во всех копиях блока на чертеже. С помощью этого инструмента можно выполнить следующие действия:

    удалить атрибут из блока;

    изменить порядок следования атрибутов. Эта функция позволяет задать порядок, в котором пользователь будет вводить значения атрибутов при вставке нового блока;

    изменить имя атрибута, подсказку, значение по умолчанию и режим;

    изменить параметры текста атрибута;

    изменить свойства атрибута (цвет, слой и т.п.).

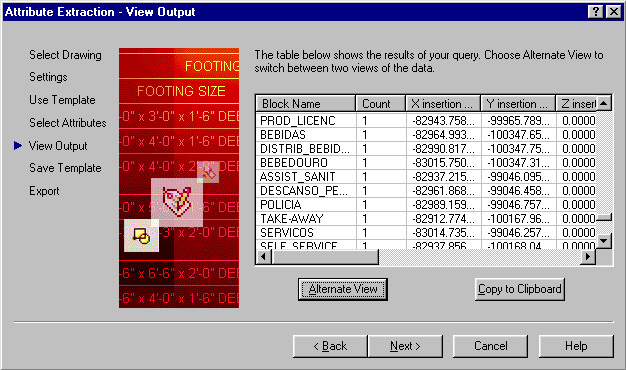

Инструмент Извлечение Атрибутов (Enhanced Attribute Extract) позволяет быстро считать атрибуты в текстовый файл с разделителями (CSV), таблицу Microsoft Excel (XLS) или Microsoft Access (MDB). Атрибуты могут извлекаться как из набора выбранных блоков, отдельного чертежа, так и из чертежа с внешними ссылками.

Средства работы со слоями

Два новых инструмента – Транслятор Слоев и Предыдущий Слой – облегчают управление слоями, их настройку и модификацию.

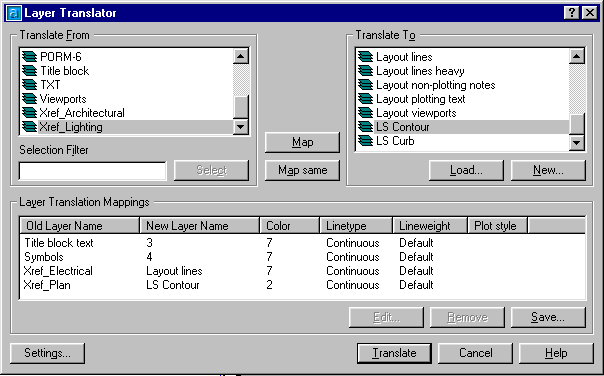

Транслятор Слоев (Layer Translator) упрощает передачу чертежей в рамках рабочей группы, осуществляя конвертацию свойств слоев из одного шаблона (соглашения) в другой. Транслятор слоев обеспечивает:

    трансляцию слоев из одного стандарта в другой;

    автоматическое преобразование цвета и типа линий объектов слоя к типу ПоСлою (ByLayer);

    удаление пустых слоев;

    просмотр объектов, принадлежащих выбранным слоям;

    использование файлов DWG/DWT/DWS в качестве шаблонов стандартов для трансляции слоев;

    создание новых слоев;

    редактирование свойств слоев;

    сохранение и повторное использование шаблонов трансляции.

Инструмент Предыдущий Слой (Layer Previous) восстанавливает предыдущий статус слоя без использования дополнительных операций редактирования геометрии или масштабирования/панорамирования. Команда Предыдущий Слой восстанавливает следующие свойства:

    Включен/Выключен;

    Заморожен/Разморожен;

    Блокирован/Разблокирован;

    Цвет;

    Тип линии;

    Вес линии;

    Стиль печати;

    Заморожен/Разморожен в текущем видовом экране.

При использовании команды Предыдущий Слойне отменяются следующие операции:

    переименование слоя;

    удаление или создание слоя.

Транслятор Слоев конвертирует слои рисунка из одного стандарта в другой в соответствии с имеющимся рисунком или файлом стандартов. После выполнения операции можно сохранить информацию для быстрого преобразования рисунков в будущем. Пиктограмма Layer Previous восстанавливает предыдущее состояние слоев без отмены операций редактирования геометрии модели. Таким образом, Вы сумеете быстро переключаться между различными состояниями слоев без открытия диалогового окна Layer.

Стандарты

Набор инструментов CAD Standards обеспечивает соответствие стандарту предприятия или соглашению по правилам оформления чертежей (параметры слоев, размерные стили, текстовые стили, типы линий и т.д.). Набор параметров выносится в специальный файл стандартов (DWS), который может быть связан с чертежами AutoCAD для проверки соответствия стандарту и автоматической корректировки несоответствий.

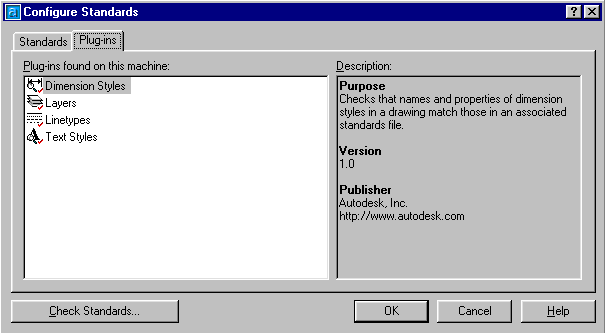

Менеджер Стандартов используется для настройки стандарта оформления чертежей и связывания файлов стандартов с чертежом AutoCAD.

В процессе работы менеджера можно произвести проверку соответствия стандарту текущего чертежа в режиме, похожем на работу команды MS Word "Проверка орфографии": ведется сканирование параметров текущего чертежа и их сравнение со стандартом, нестандартные параметры выдаются в виде отчета с рекомендациями по изменению. Можно автоматически изменять эти параметры в соответствии с рекомендациями либо внести изменения вручную. Подобная проверка производится и в пакетном режиме.


Улучшение работы с текстом

Новые команды Работы с Текстом обеспечивают быстрое масштабирование текстовых аннотаций, их выравнивание и обеспечивают одинаковые геометрические размеры текстовых полей, содержащихся в видовых экранах с разными масштабами.

Масштабирование Текста обеспечивает легкое задание и подстройку высоты текстовых объектов на чертеже. Улучшенные средства масштабирования и выравнивания уменьшают число необходимых ручных настроек и поощряет применение компоновок чертежа (Layouts). С помощью средства Проверка Правописания проверяется и корректируется орфография предварительно скрытых объектов.

Максимально полное использование программного обеспечения

Управление установленным программным обеспечением стало более простым делом. Технология управления сетевыми лицензиями AutoCAD 2002 основана на лидирующем программном обеспечении компании GLOBEtrotter. Таким образом Вы выигрываете за счет увеличения надежности лицензирования и лучшей поддержки. В то же время сохраняются имеющиеся у Вас средства управления сетевыми лицензиями. С помощью FLEXlm® эффективно и гибко выполняется сетевое лицензирование, а с помощью SAMreport-lite, которое включено в AutoCAD, можно отслеживать использование лицензий и выводить отчеты, чтобы получить максимум пользы от инвестиций в программное обеспечение.

Формат рисунков AutoCAD 2002 на 100 % совместим с платформой 2000 (AutoCAD 2000 и 2000i). Поэтому никаких проблем по применению ранее разработанных рисунков, а также LISP, ARX и VBA приложений не существует. Таким образом, ускоряется отдача от инвестиций.

Отраслевые решения Autodesk повышают уровень проектирования

Благодаря наличию семейства программных продуктов, компания Autodesk имеет подходящие решения по всем направлениям, проектированию зданий, производству, гео-информационным системам (ГИС) или земельным работам.

Поэтому, для повышения уровня архитектурного проектирования, используется Autodesk® Architectural Desktop, с помощью AutoCAD® Mechanical и Autodesk® Mechanical Desktop®, для улучшения проектирования машиностроительных конструкций, использется Autodesk® Map в области ГИС, а Autodesk® Land Desktop в области землеустройства. Отраслевые приложения компании Autodesk построены на платформе AutoCAD, являющемся основным универсальным средством проектирования и, поэтому, имеют ту же превосходную производительность и так же обеспечивают совместную работу всех проектировщиков, что и базовый продукт. Кроме того, они включают дополнительные функции, разработанные на основе интеллектуальной объектной технологии и отвечающие требованиям конкретной отрасли.

Функции

Далее по тексту: [+] - новые функции AutoCAD 2002.

Среда коллективного проектирования

    + Модернизированная функция Publish to Web обеспечивает размещение Ваших проектов в сети Интранет/Интернет c помощью Мастера и заранее разработанных шаблонов. Новая версия этой функции включает темы, новые шаблоны и развитые средства для адаптации. Поддерживает технологию i-drop компании Autodesk, основанную на XML.

    + i-drop технология позволяет буксировать содержание вэб -сайтов, поддерживающих эту технологию, прямо в рисунки.

    + Функция eTransmit выполняет объединение текущих рисунков и связанных с ними файлов (внешние ссылки, фонты, картинки) в единый пакет передачи. Теперь функция еTransmit поддерживает связи между рисунками и файлами стандартов.

    + Функция е Plot преобразует с максимальной точностью файлы DWG в компактные доступные только для просмотра файлы DWF. Просмотр и печать могут производиться любым разработчиком и вне AutoCAD.

    + Улучшенное средство извлечения атрибутов суммирует и выводит информацию из нескольких рисунков и прикрепленных внешних ссылок. Также эта информация экспортируется во внешние приложения, такие как Microsoft Access or Excel или используется при формировании спецификаций.

    Предварительный просмотр рисунков и модернизированный список файлов, которые загружались в последнее время.

    Функция Meet Now является средством совместного просмотра конструкции, идей и производимых изменений. Она доступна для любого члена коллектива проектировщиков, независимо от их местонахождения, в режиме реального времени. Менеджеры автоматизированного проектирования могут также применять Meet Now для проведения сеансов обучения прямо с их персональных компьютеров.

Стандарты автоматизированного проектирования

    + Менеджер Стандартов служит основным диалоговым средством для управления всеми стандартами, применяемым в автоматизированном проектировании. Вы можете прикрепить несколько файлов
    стандартов (DWS) к рисунку и манипулировать их иерархией.

    + Поддержка адресов URL - Любой член коллектива разработчиков в состоянии получить доступ к стандартам компании, размещенным в Интернете, Интранете или межкорпоративной экстрасети.

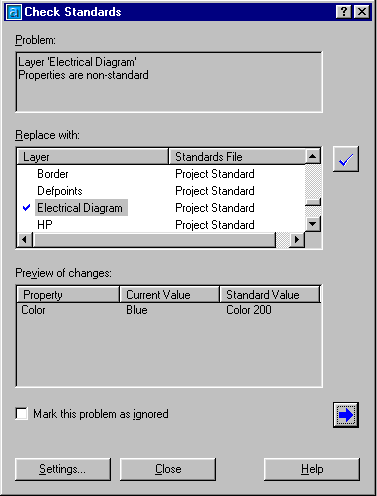

    + Интерактивная проверка показывает выявленные расхождения со стандартами и предлагает способы исправления. У Вас остается право исправить несоответствие, игнорировать или пропустить.

    + Пакетная проверка удобна для контроля большого количества рисунков с выдачей отчета о замеченных несоответствиях. Часто ее применяют для рисунков от внешнего поставщика или субподрядчика, а также для гарантии на заключительной стадии работы над проектом.

    + Результатом пакетной проверки является единый отчет для всех рисунков. Отчет выводится в формате XML с использованием шаблона листа XSL и может просматриваться в браузере.

Эффективность и производительность

    + Ассоциативное образмеривание привязывает размеры к геометрии, то есть любое изменение геометрии отражается на соответствующих размерах. Ассоциативное образмеривание работает и в случае, когда размеры, образованные в пространстве листа привязаны к геометрии в пространстве модели.

    + Менеджер Атрибутов Блока редактирует значения атрибутов и свойства без разрушения или переопределения этого блока. Изменения автоматически отражаются на экземплярах блока, вставленных в рисунок.

    + Улучшенный Редактор Атрибутов редактирует значения атрибутов, текстовые настройки и свойства выбранного экземпляра блока.

    + Транслятор Слоев легкопреобразует слои рисунка из одного стандарта в другой по образцу существующего рисунка или файла стандартов.

    + Масштабирование текста позволяет легко задавать и редактировать высоту текстовых объектов на чертеже, уменьшая число необходимых ручных операций.

Легкая инсталляция и интеграция

    + Новая технология лицензирования FLEXlm компании GLOBEtrotter упрощает процесс управления сетевыми лицензиями. Применяйте средство SAMreportlite для отслеживания процесса использования лицензий и получения отчета.

    Беспрепятственный обмен файлами с AutoCAD 2000 и 2000i благодаря унифицированному на 100 % формату DWG и совместимость с ранее разработанными приложениями.

    Все приложения на языках LISP, ARX и VBA , ранее используемые в AutoCAD 2000 и 2000i, могут быть применены и в AutoCAD 2002.

    Авторизация и регистрация производится прямо из среды AutoCAD 2002.









Рекомендуемые требования к системе

    Персональный компьютер с процессором Intel® Pentium® II или AMD K6-II с частотой 450MHz или более мощным.

    Операционная система Microsoft® Windows® 2000 Professional, Windows 98, Windows ME или Windows NT® 4.0 (SP5 или более поздний).

    Оперативная память 128MB.

    Свободное дисковое пространство 200MB или более.

    Монитор VGA с разрешением 1024x768 или более высоким.

    Привод CD-ROM.

    Мышь или другое устройство указания.





















Заключение

В качестве лидирующего основного приложения для проектирования, AutoCAD 2002 предлагает эффективные новые и модернизированные средства разработки чертежей, делающие процесс проектирования более производительным и интеллектуальным.

С помощью AutoCAD 2002, можно получить проектную информацию, независимо от местонахождения, быстро, легко и без искажений. Воспользовавшись встроенными средствами поддержки совместной работы для одновременного доступа к файлам, вариантам конструкций и общения со всей командой разработчиков. Благодаря средствам управления стандартами автоматизированного проектирования, новым эффективным функциям, сетевому управлению лицензиями и новой гибкой схеме поставок - AutoCAD 2002 максимально увеличивает ценность проектной информации и обеспечивает преимущество над конкурентами.

AutoCAD 2002 является основным лидирующим средством проектирования и фундаментом для всего семейства отраслевых программных продуктов компании Autodesk. Отраслевые программные средства оптимизированы для решения специфических задач в различных сферах деятельности.
