Введение в проектирование реляционных баз данных

Введение в проектирование реляционных баз данных

Цели проектирования

Только небольшие организации могут обобществить данные в одной полностью интегрированной базе данных. Чаще всего администратор баз данных (даже если это группа лиц) практически не в состоянии охватить и осмыслить все информационные требования сотрудников организации (т.е. будущих пользователей системы). Поэтому информационные системы больших организаций содержат несколько десятков БД, нередко распределенных между несколькими взаимосвязанными ЭВМ различных подразделений. (Так в больших городах создается не одна, а несколько овощных баз, расположенных в разных районах.)

Отдельные БД могут объединять все данные, необходимые для решения одной или нескольких прикладных задач, или данные, относящиеся к какой-либо предметной области (например, финансам, студентам, преподавателям, кулинарии и т.п.). Первые обычно называют прикладными БД, а вторые – предметными БД (соотносящимся с предметами организации, а не с ее информационными приложениями). (Первые можно сравнить с базами материально-технического снабжения или отдыха, а вторые – с овощными и обувными базами.)

Предметные БД позволяют обеспечить поддержку любых текущих и будущих приложений, поскольку набор их элементов данных включает в себя наборы элементов данных прикладных БД. Вследствие этого предметные БД создают основу для обработки неформализованных, изменяющихся и неизвестных запросов и приложений (приложений, для которых невозможно заранее определить требования к данным). Такая гибкость и приспосабливаемость позволяет создавать на основе предметных БД достаточно стабильные информационные системы, т.е. системы, в которых большинство изменений можно осуществить без вынужденного переписывания старых приложений.

Основывая же проектирование БД на текущих и предвидимых приложениях, можно существенно ускорить создание высокоэффективной информационной системы, т.е. системы, структура которой учитывает наиболее часто встречающиеся пути доступа к данным. Поэтому прикладное проектирование до сих пор привлекает некоторых разработчиков. Однако по мере роста числа приложений таких информационных систем быстро увеличивается число прикладных БД, резко возрастает уровень дублирования данных и повышается стоимость их ведения.

Таким образом, каждый из рассмотренных подходов к проектированию воздействует на результаты проектирования в разных направлениях. Желание достичь и гибкости, и эффективности привело к формированию методологии проектирования, использующей как предметный, так и прикладной подходы. В общем случае предметный подход используется для построения первоначальной информационной структуры, а прикладной – для ее совершенствования с целью повышения эффективности обработки данных.

При проектировании информационной системы необходимо провести анализ целей этой системы и выявить требования к ней отдельных пользователей (сотрудников организации) [2, 3, 4, 6, 8, 9, 10]. Сбор данных начинается с изучения сущностей организации и процессов, использующих эти сущности (подробнее в приложении Б). Сущности группируются по "сходству" (частоте их использования для выполнения тех или иных действий) и по количеству ассоциативных связей между ними (самолет – пассажир, преподаватель – дисциплина, студент – сессия и т.д.). Сущности или группы сущностей, обладающие наибольшим сходством и (или) с наибольшей частотой ассоциативных связей объединяются в предметные БД. (Нередко сущности объединяются в предметные БД без использования формальных методик – по "здравому смыслу".) Для проектирования и ведения каждой предметной БД (нескольких БД) назначается АБД, который далее занимается детальным проектированием базы.

Далее будут рассматриваться вопросы, связанные с проектированием отдельных реляционных предметных БД.

Основная цель проектирования БД – это сокращение избыточности хранимых данных, а следовательно, экономия объема используемой памяти, уменьшение затрат на многократные операции обновления избыточных копий и устранение возможности возникновения противоречий из-за хранения в разных местах сведений об одном и том же объекте. Так называемый, "чистый" проект БД ("Каждый факт в одном месте") можно создать, используя методологию нормализации отношений. И хотя нормализация должна использоваться на завершающей проверочной стадии проектирования БД, мы начнем обсуждение вопросов проектирования с рассмотрения причин, которые заставили Кодда создать основы теории нормализации.

Универсальное отношение

Предположим, что проектирование базы данных "Питание" (рис. 3.2) начинается с выявления атрибутов и подбора данных, образец которых (часть блюд изготовленных и реализованных 1/9/94 г.) показан на рис. 4.1.

Этот вариант таблицы "Питание" не является отношением, так как большинство ее строк не атомарны. Атомарными являются лишь значения полей Блюдо, Вид, Рецепт (хотя он и большой), Порций и Дата_Р остальные же поля таблицы рис. 4.1 – множественные. Для придания таким данным формы отношения необходимо реконструировать таблицу. Наиболее просто это сделать с помощью простого процесса вставки, результат которой показан на рис. 4.2. Однако такое преобразование приводит к возникновению большого объема избыточных данных.

Блюдо

Вид

Рецепт

Порций

Дата Р

Продукт

Калорийность

Вес (г)

Поставщик

Город

Страна

Вес (кг)

Цена ($)

Дата П

Лобио

Закуска

Лом.

158

1/9/94

Фасоль

3070

200

"Хуанхэ"

Пекин

Китай

250

0.37

24/8/94











Лук

450

40

"Наталка"

Киев

Украина

100

0.52

27/8/94











Масло

7420

30

"Лайма"

Рига

Латвия

70

1.55

30/8/94











Зелень

180

10

"Даугава"

Рига

Латвия

15

0.99

30/8/94

Харчо

Суп

...

144

1/9/94

Мясо

1660

80

"Наталка"

Киев

Украина

100

2.18

27/8/94











Лук

450

30

"Наталка"

Киев

Украина

100

0.52

27/8/94











Томаты

240

40

"Полесье"

Киев

Украина

120

0.45

27/8/94











Рис

3340

50

"Хуанхэ"

Пекин

Китай

75

0.44

24/8/94











Масло

7420

15

"Полесье"

Киев

Украина

50

1.62

27/8/94











Зелень

180

15

"Наталка"

Киев

Украина

10

0.88

27/8/94

Шашлык

Горячее

...

207

1/9/94

Мясо

1660

180

"Юрмала"

Рига

Латвия

200

2.05

30/8/94











Лук

450

40

"Полесье"

Киев

Украина

50

0.61

27/8/94











Томаты

240

100

"Полесье"

Киев

Украина

120

0.45

27/8/94











Зелень

180

20

"Даугава"

Рига

Латвия

15

0.99

30/8/94

Кофе

Десерт

...

235

1/9/94

Кофе

2750

8

"Хуанхэ"

Пекин

Китай

40

2.87

24/8/94

Рис. 4.1. Данные, необходимые для создания базы данных "Питание"

Таблица на рис. 4.2 представляет собой экземпляр корректного отношения. Его называют универсальным отношением проектируемой БД. В одно универсальное отношение включаются все представляющие интерес атрибуты, и оно может содержать все данные, которые предполагается размещать в БД в будущем. Для малых БД (включающих не более 15 атрибутов) универсальное отношение может использоваться в качестве отправной точки при проектировании БД.

Блюдо

Вид

Рецепт

Порций

Дата Р

Продукт

Калорийность

Вес (г)

Поставщик

Город

Страна

Вес (кг)

Цена ($)

Дата П

Лобио

Закуска

Лом.

158

1/9/94

Фасоль

3070

200

"Хуанхэ"

Пекин

Китай

250

0.37

24/8/94

Лобио

Закуска

Лом

108

1/9/94

Лук

450

40

"Наталка"

Киев

Украина

100

0.52

27/8/94

Лобио

Закуска

Лом

108

1/9/94

Масло

7420

30

"Лайма"

Рига

Латвия

70

1.55

30/8/94

Лобио

Закуска

Лом

108

1/9/94

Зелень

180

10

"Даугава"

Рига

Латвия

15

0.99

30/8/94

Харчо

Суп

...

144

1/9/94

Мясо

1660

80

"Наталка"

Киев

Украина

100

2.18

27/8/94

Харчо

Суп

...

144

1/9/94

Лук

450

30

"Наталка"

Киев

Украина

100

0.52

27/8/94

Харчо

Суп

...

144

1/9/94

Томаты

240

40

"Полесье"

Киев

Украина

120

0.45

27/8/94

Харчо

Суп

...

144

1/9/94

Рис

3340

50

"Хуанхэ"

Пекин

Китай

75

0.44

24/8/94

Харчо

Суп

...

144

1/9/94

Масло

7420

15

"Полесье"

Киев

Украина

50

1.62

27/8/94

Харчо

Суп

...

144

1/9/94

Зелень

180

15

"Наталка"

Киев

Украина

10

0.88

27/8/94

Шашлык

Горячее

...

207

1/9/94

Мясо

1660

180

"Юрмала"

Рига

Латвия

200

2.05

30/8/94

Шашлык

Горячее

...

207

1/9/94

Лук

450

40

"Полесье"

Киев

Украина

50

0.61

27/8/94

Шашлык

Горячее

...

207

1/9/94

Томаты

240

100

"Полесье"

Киев

Украина

120

0.45

27/8/94

Шашлык

Горячее

...

207

1/9/94

Зелень

180

20

"Даугава"

Рига

Латвия

15

0.99

30/8/94

Кофе

Десерт

...

235

1/9/94

Кофе

2750

8

"Хуанхэ"

Пекин

Китай

40

2.87

24/8/94

Рис. 4.2. Универсальное отношение "Питание"

Почему проект БД может быть плохим?

Начинающий проектировщик будет использовать отношение "Питание" (рис. 4.2) в качестве завершенной БД. Действительно, зачем разбивать отношение "Питание" на несколько более мелких отношений (см. например, рис. 3.2), если оно заключает в себе все данные? А разбивать надо потому, что при использовании универсального отношения возникает несколько проблем:

1. Избыточность. Данные практически всех столбцов многократно повторяются. Повторяются и некоторые наборы данных (Блюдо-Вид-Рецепт, Продукт-Калорийность, Поставщик-Город-Страна). Нежелательно повторение рецептов, некоторые из которых намного больше рецепта "Лобио" (см. рис. 2.3). И уж совсем плохо, что все данные о блюде (включая рецепт) повторяются каждый раз, когда это блюдо включается в меню.

2. Потенциальная противоречивость (аномалии обновления). Вследствие избыточности можно обновить адрес поставщика в одной строке, оставляя его неизменным в других. Если поставщик кофе сообщил о своем переезде в Харбин и была обновлена строка с продуктом кофе, то у поставщика "Хуанхэ" появляется два адреса, один из которых не актуален. Следовательно, при обновлениях необходимо просматривать всю таблицу для нахождения и изменения всех подходящих строк.

3. Аномалии включения. В БД не может быть записан новый поставщик ("Няринга", Вильнюс, Литва), если поставляемый им продукт (Огурцы) не используется ни в одном блюде. Можно, конечно, поместить неопределенные значения в столбцы Блюдо, Вид, Порций и Вес (г) для этого поставщика. Но если появится блюдо, в котором используется этот продукт, не забудем ли мы удалить строку с неопределенными значениями?

По аналогичным причинам нельзя ввести и новый продукт (например, Баклажаны), который предлагает существующий поставщик (например, "Полесье"). А как ввести новое блюдо, если в нем используется новый продукт (Крабы)?

4. Аномалии удаления. Обратная проблема возникает при необходимости удаления всех продуктов, поставляемых данным поставщиком или всех блюд, использующих эти продукты. При таких удалениях будут утрачены сведения о таком поставщике.

Многие проблемы этого примера исчезнут, если выделить в отдельные таблицы сведения о блюдах, рецептах, расходе блюд, продуктах и их поставщиках, а также создать связующие таблицы "Состав" и "Поставки" (рис. 4.3).

Блюда

Блюдо

Вид

Лобио

Закуска

Харчо

Суп

Шашлык

Горячее

Кофе

Десерт

...

...

Рецепты

Блюдо

Рецепт

Лобио

Ломаную очищ

...

...

Расход

Блюдо

Порций

Дата_Р

Лобио

158

1/9/94

Харчо

144

1/9/94

Шашлык

207

1/9/94

Кофе

235

1/9/94

...

...

...

Продукты

Продукт

Калор.

Фасоль

3070

Лук

450

Масло

7420

Зелень

180

Мясо

1660

...

...

Состав

Блюдо

Продукт

Вес (г)

Лобио

Фасоль

200

Лобио

Лук

40

Лобио

Масло

30

Лобио

Зелень

10

Харчо

Мясо

80

...

...

...

Поставщики

Поставщик

Город

Страна

"Полесье"

Киев

Украина

"Наталка"

Киев

Украина

"Хуанхэ"

Пекин

Китай

"Лайма"

Рига

Латвия

"Юрмала"

Рига

Латвия

...

...

...

Поставки

Поставщик

Город

Продукт

Вес (кг)

Цена ($)

Дата_П

"Полесье"

Киев

Томаты

120

0.45

27/8/94

"Полесье"

Киев

Масло

50

1.62

27/8/94

"Полесье"

Киев

Лук

50

0.61

27/8/94

"Наталка"

Киев

Лук

100

0.52

27/8/94

...

...

...

...

...

...

Рис. 4.3. Преобразование универсального отношения "Питание" (первый вариант)

Включение. Простым добавлением строк (Поставщики; "Няринга", Вильнюс, Литва) и (Поставки; "Няринга", Вильнюс, Огурцы, 40) можно ввести информацию о новом поставщике. Аналогично можно ввести данные о новом продукте (Продукты; Баклажаны, 240) и (Поставки; "Полесье", Киев, Баклажаны, 50).

Удаление. Удаление сведений о некоторых поставках или блюдах не приводит к потере сведений о поставщиках.

Обновление. В таблицах рис. 4.3 все еще много повторяющихся данных, находящихся в связующих таблицах (Состав и Поставки). Следовательно, в данном варианте БД сохранилась потенциальная противоречивость: для изменения названия поставщика с "Полесье" на "Днепро" придется изменять не только строку таблицы Поставщики, но и множество строк таблицы Поставки. При этом не исключено, что в БД будут одновременно храниться: "Полесье", "Палесье", "Днепро", "Днипро" и другие варианты названий.

Кроме того, повторяющиеся текстовые данные (такие как название блюда "Рулет из телячей грудинки с сосисками и гарниром из разноцветного пюре" или продукта "Колбаса московская сырокопченая") существенно увеличивают объем хранимых данных.

Для исключения ссылок на длинные текстовые значения последние обычно нумеруют: нумеруют блюда в больших кулинарных книгах, товары (продукты) в каталогах и т.д. Воспользуемся этим приемом для исключения избыточного дублирования данных и появления ошибок при копировании длинных текстовых значений (рис. 4.4). Теперь при изменении названия поставщика "Полесье" на "Днепро" исправляется единственное значение в таблице Поставщики. И даже если оно вводится с ошибкой ("Днипро"), то это не может повлиять на связь между поставщиками и продуктами (в связующей таблице Поставки используются номера поставщиков и продуктов, а не их названия).

Блюда

БЛ

Блюдо

Вид

1

Лобио

Закуска

2

Харчо

Суп

3

Шашлык

Горячее

4

Кофе

Десерт

...

...

...

Рецепты

Блюдо

Рецепт

Лобио

Ломаную очищ

...

...

Расход

Блюдо

Порций

Дата_Р

Лобио

158

1/9/94

Харчо

144

1/9/94

Шашлык

207

1/9/94

Кофе

235

1/9/94

...

...

...

Продукты

ПР

Продукт

Калор.

1

Фасоль

3070

2

Лук

450

3

Масло

7420

4

Зелень

180

5

Мясо

1660

...

...

...

Состав

БЛ

ПР

Вес (г)

1

1

200

1

2

40

1

3

30

1

4

10

2

5

80

...

...

...

Поставщики

ПОС

Поставщик

Город

Страна

1

"Полесье"

Киев

Украина

2

"Наталка"

Киев

Украина

3

"Хуанхэ"

Пекин

Китай

4

"Лайма"

Рига

Латвия

5

"Юрмала"

Рига

Латвия

...

...

...

...

Поставки

ПОС

ПР

Вес (кг)

Цена ($)

Дата_П

1

6

120

0.45

27/8/94

1

3

50

1.62

27/8/94

1

2

50

0.61

27/8/94

2

2

100

0.52

27/8/94

...

...

...

...

...

Рис. 4.4. Преобразование универсального отношения "Питание" (второй вариант)

О нормализации, функциональных и многозначных зависимостях

Нормализация – это разбиение таблицы на две или более, обладающих лучшими свойствами при включении, изменении и удалении данных. Окончательная цель нормализации сводится к получению такого проекта базы данных, в котором каждый факт появляется лишь в одном месте, т.е. исключена избыточность информации. Это делается не столько с целью экономии памяти, сколько для исключения возможной противоречивости хранимых данных.

Как указывалось в п. 3.1, каждая таблица в реляционной БД удовлетворяет условию, в соответствии с которым в позиции на пересечении каждой строки и столбца таблицы всегда находится единственное атомарное значение, и никогда не может быть множества таких значений. Любая таблица, удовлетворяющая этому условию, называется нормализованной (см. таблицы рис. 4.2 – 4.4). Фактически, ненормализованные таблицы, т.е. таблицы, содержащие повторяющиеся группы (см. рис. 4.1), даже не допускаются в реляционной БД.

Всякая нормализованная таблица автоматически считается таблицей в первой нормальной форме, сокращенно 1НФ. Таким образом, строго говоря, "нормализованная" и "находящаяся в 1НФ" означают одно и то же. Однако на практике термин "нормализованная" часто используется в более узком смысле – "полностью нормализованная", который означает, что в проекте не нарушаются никакие принципы нормализации.

Теперь в дополнение к 1НФ можно определить дальнейшие уровни нормализации – вторую нормальную форму (2НФ), третью нормальную форму (3НФ) и т.д. По существу, таблица находится в 2НФ, если она находится в 1НФ и удовлетворяет, кроме того, некоторому дополнительному условию, суть которого будет рассмотрена ниже. Таблица находится в 3НФ, если она находится в 2НФ и, помимо этого, удовлетворяет еще другому дополнительному условию и т.д.

Таким образом, каждая нормальная форма является в некотором смысле более ограниченной, но и более желательной, чем предшествующая. Это связано с тем, что "(N+1)-я нормальная форма" не обладает некоторыми непривлекательными особенностями, свойственным "N-й нормальной форме". Общий смысл дополнительного условия, налагаемого на (N+1)-ю нормальную форму по отношению к N-й нормальной форме, состоит в исключении этих непривлекательных особенностей. В п. 4.3 мы выявляли непривлекательные особенности таблицы рис. 4.2 и для их исключения выполняли "интуитивную нормализацию".

Теория нормализации основывается на наличии той или иной зависимости между полями таблицы. Определены два вида таких зависимостей: функциональные и многозначные.

Функциональная зависимость. Поле В таблицы функционально зависит от поля А той же таблицы в том и только в том случае, когда в любой заданный момент времени для каждого из различных значений поля А обязательно существует только одно из различных значений поля В. Отметим, что здесь допускается, что поля А и В могут быть составными.

Например, в таблице Блюда (рис. 4.4) поля Блюдо и Вид функционально зависят от ключа БЛ, а в таблице Поставщики рис. 4.3 поле Страна функционально зависит от составного ключа (Поставщик, Город). Однако последняя зависимость не является функционально полной, так как Страна функционально зависит и от части ключа – поля Город.

Полная функциональная зависимость. Поле В находится в полной функциональной зависимости от составного поля А, если оно функционально зависит от А и не зависит функционально от любого подмножества поля А.

Многозначная зависимость. Поле А многозначно определяет поле В той же таблицы, если для каждого значения поля А существует хорошо определенное множество соответствующих значений В.

Обучение

Дисциплина

Преподаватель

Учебник

Информатика

Шипилов П.А.

Форсайт Р. Паскаль для всех

Информатика

Шипилов П.А.

Уэйт М. и др. Язык Си

Информатика

Голованевский Г.Л.

Форсайт Р. Паскаль для всех

Информатика

Голованевский Г.Л.

Уэйт М. и др. Язык Си

...

...

...

Рис. 4.5. К иллюстрации многозначных зависимостей

Для примера рассмотрим таблицу "Обучение" (рис. 4.5). В ней есть многозначная зависимость "Дисциплина-Преподаватель": дисциплина (в примере Информатика) может может читаться несколькими преподавателями (в примере Шипиловым и Голованевским). Есть и другая многозначная зависимость "Дисциплина-Учебник": при изучении Информатики используются учебники "Паскаль для всех" и "Язык Си". При этом Преподаватель и Учебник не связныфункциональной зависимостью, что приводит к появлению избыточности (для добавление еще одного учебника придется ввести в таблицу две новых строки). Дело улучшается при замене этой таблицы на две: (Дисциплина-Преподаватель и Дисциплина-Учебник).

Процедура нормализации

Как уже говорилось, нормализация – это разбиение таблицы на несколько, обладающих лучшими свойствами при обновлении, включении и удалении данных. Теперь можно дать и другое определение: нормализация – это процесс последовательной замены таблицы ее полными декомпозициями до тех пор, пока все они не будут находиться в 5НФ. На практике же достаточно привести таблицы к НФБК и с большой гарантией считать, что они находятся в 5НФ. Разумеется, этот факт нуждается в проверке, однако пока не существует эффективного алгоритма такой проверки. Поэтому остановимся лишь на процедуре приведения таблиц к НФБК.

Эта процедура основывается на том, что единственными функциональными зависимостями в любой таблице должны быть зависимости вида K->F, где K – первичный ключ, а F – некоторое другое поле. Заметим, что это следует из определения первичного ключа таблицы, в соответствии с которым K->F всегда имеет место для всех полей данной таблицы. "Один факт в одном месте" говорит о том, что не имеют силы никакие другие функциональные зависимости. Цель нормализации состоит именно в том, чтобы избавиться от всех этих "других" функциональных зависимостей, т.е. таких, которые имеют иной вид, чем K->F.

Если воспользоваться рекомендацией п. 4.5 и подменить на время нормализации коды первичных (внешних) ключей на исходные ключи, то, по существу, следует рассмотреть лишь два случая:

1. Таблица имеет составной первичный ключ вида, скажем, (К1,К2), и включает также поле F, которое функционально зависит от части этого ключа, например, от К2, но не от полного ключа. В этом случае рекомендуется сформировать другую таблицу, содержащую К2 и F (первичный ключ – К2), и удалить F из первоначальной таблицы:

Заменить T(K1,K2,F), первичный ключ (К1,К2), ФЗ К2->F

на T1(K1,K2), первичный ключ (К1,К2),

и T2(K2,F), первичный ключ К2.

2. Таблица имеет первичный (возможный) ключ К, не являющееся возможным ключом поле F1, которое, конечно, функционально зависит от К, и другое неключевое поле F2, которое функционально зависит от F1. Решение здесь, по существу, то же самое, что и прежде – формируется другая таблица, содержащая F1 и F2, с первичным ключом F1, и F2 удаляется из первоначальной таблицы:

Заменить T(K,F1,F2), первичный ключ К, ФЗ F1->F2

на T1(K,F1), первичный ключ К,

и T2(F1,F2), первичный ключ F1.

Для любой заданной таблицы, повторяя применение двух рассмотренных правил, почти во всех практических ситуациях можно получить в конечном счете множество таблиц, которые находятся в "окончательной" нормальной форме и, таким образом, не содержат каких-либо функциональных зависимостей вида, отличного от K->F.

Для выполнения этих операций необходимо первоначально иметь в качестве входных данных какие-либо "большие" таблицы (например, универсальные отношения). Но нормализация ничего не говорит о том, как получить эти большие таблицы. В следующей главе будет рассмотрена процедура получения таких исходных таблиц, а здесь приведем примеры нормализации.

Пример 4.1. Применим рассмотренные правила для полной нормализации универсального отношения "Питание" (рис. 4.2).

Шаг 1. Определение первичного ключа таблицы.

Предположим, что каждое блюдо имеет уникальное название, относится к единственному виду и приготавливается по единственному рецепту, т.е. название блюда однозначно определяет его вид и рецепт. Предположим также, что название организации поставщика уникально для того города, в котором он расположен, и названия городов уникальны для каждой из стран, т.е. название поставщика и город однозначно определяют этого поставщика, а город – страну его нахождения. Наконец, предположим, что поставщик может осуществлять в один и тот же день только одну поставку каждого продукта, т.е. название продукта, название организации поставщика, город и дата поставки однозначно определяют вес и цену поставленного продукта. Тогда в качестве первичного ключа отношения "Питание" можно использовать следующий набор атрибутов:

Блюдо, Дата_Р, Продукт, Поставщик, Город, Дата_П.

Шаг 2. Выявление полей, функционально зависящих от части состваного ключа.

Поле Вид функционально зависит только от поля Блюдо, т.е.

Блюдо->Вид.

Аналогичным образом можно получить зависимости:

Блюдо->Рецепт

(Блюдо, Дата_Р)->Порций

Продукт->Калорийность

(Блюдо, Продукт)->Вес

Город->Страна

(Поставщик, Город, Дата_П)->Цена

Шаг 3. Формирование новых таблиц.

Полученные функциональные зависимости опредляют состав таблиц, которые можно сформировать из данных универсального отношения:

Блюда (Блюдо, Вид)

Рецепты (Блюдо, Рецепт)

Расход (Блюдо, Дата_Р, Порций)

Продукты (Продукт, Калорийность)

Состав (Блюдо, Продукт, Вес (г))

Города (Город, Страна)

Поставки (Поставщик, Город, Дата_П, Вес (кг), Цена).

Шаг 4. Корректировка исходной таблицы.

После выделения из состава универсального отношения указанных выше таблиц, там остались лишь сведения о поставщиках, для хранения которых целесообразно создать таблицу

Поставщики (Поставщик, Город),

т.е. использовать часть исходного первичного ключа, так как остальные его части уже ничего не определяют.

Таким образом, процедура последовательной нормализации позволила получить проект, лучший, чем приведен на рис. 4.3.

Пример 4.2. Для улучшения проекта, приведенного на рис. 4.4, нужно определить первичные ключи таблиц и выявить, нет ли в таблицах полей, зависящих лишь от части этих ключей. Такое поле есть только в одной таблице. Это поле Страна в таблице Поставщики. Выделяя его вместе с ключем Город в таблицу Страны, получим проект, приведенный на рис. 3.2.

Процедура проектирования

Процесс проектирования информационных систем является достаточно сложной задачей. Он начинается с построения инфологической модели данных (п. 2), т.е. идентификации сущностей. Затем необходимо выполнить следующие шаги процедуры проектирования даталогической модели.

1. Представить каждый стержень (независимую сущность) таблицей базы данных (базовой таблицей) и специфицировать первичный ключ этой базовой таблицы.

2. Представить каждую ассоциацию (связь вида "многие-ко-многим" или "многие-ко-многим-ко-многим" и т.д. между сущностями) как базовую таблицу. Использовать в этой таблице внешние ключи для идентификации участников ассоциации и специфицировать ограничения, связанные с каждым из этих внешних ключей.

3. Представить каждую характеристику как базовую таблицу с внешним ключом, идентифицирующим сущность, описываемую этой характеристикой. Специфицировать ограничения на внешний ключ этой таблицы и ее первичный ключ – по всей вероятности, комбинации этого внешнего ключа и свойства, которое гарантирует "уникальность в рамках описываемой сущности".

4. Представить каждое обозначение, которое не рассматривалось в предыдущем пункте, как базовую таблицу с внешним ключом, идентифицирующим обозначаемую сущность. Специфицировать связанные с каждым таким внешним ключом ограничения.

5. Представить каждое свойство как поле в базовой таблице, представляющей сущность, которая непосредственно описывается этим свойством.

6. Для того чтобы исключить в проекте непреднамеренные нарушения каких-либо принципов нормализации, выполнить описанную в п. 4.6 процедуру нормализации.

7. Если в процессе нормализации было произведено разделение каких-либо таблиц, то следует модифицировать инфологическую модель базы данных и повторить перечисленные шаги.

8. Указать ограничения целостности проектируемой базы данных и дать (если это необходимо) краткое описание полученных таблиц и их полей.

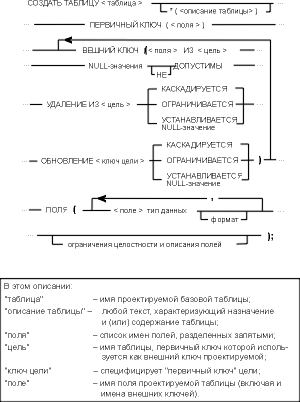

На рис. 4.6 показан синтаксис предложения, предлагаемого для регистрации принимаемых проектных решений.

Рис. 4.6. Синтаксис описания проектных решений

Для примера приведем описания таблиц "Блюда" и "Состав":

СОЗДАТЬ ТАБЛИЦУ Блюда *( Стержневая сущность )

ПЕРВИЧНЫЙ КЛЮЧ ( БЛ )

ПОЛЯ ( БЛ Целое, Блюдо Текст 60, Вид Текст 7 )

ОГРАНИЧЕНИЯ ( 1. Значения поля Блюдо должны быть

уникальными; при нарушении вывод

сообщения "Такое блюдо уже есть".

2. Значения поля Вид должны принадлежать

набору: Закуска, Суп, Горячее, Десерт,

Напиток; при нарушении вывод сообщения

"Можно лишь Закуска, Суп, Горячее,

Десерт, Напиток");

СОЗДАТЬ ТАБЛИЦУ Состав *( Связывает Блюда и Продукты )

ПЕРВИЧНЫЙ КЛЮЧ ( БЛ, ПР )

ВНЕШНИЙ КЛЮЧ ( БЛ ИЗ Блюда

NULL-значения НЕ ДОПУСТИМЫ

УДАЛЕНИЕ ИЗ Блюда КАСКАДИРУЕТСЯ

ОБНОВЛЕНИЕ Блюда.БЛ КАСКАДИРУЕТСЯ)

ВНЕШНИЙ КЛЮЧ ( ПР ИЗ Продукты

NULL-значения НЕ ДОПУСТИМЫ

УДАЛЕНИЕ ИЗ Продукты ОГРАНИЧИВАЕТСЯ

ОБНОВЛЕНИЕ Продукты.ПР КАСКАДИРУЕТСЯ)

ПОЛЯ ( БЛ Целое, ПР Целое, Вес Целое )

ОГРАНИЧЕНИЯ ( 1. Значения полей БЛ и ПР должны принадлежать

набору значений из соответствующих полей таблиц

Блюда и Продукты; при нарушении вывод сообщения

"Такого блюда нет" или "Такого продукта нет".

2. Значение поля Вес должно лежать в пределах

от 0.1 до 500 г. );

Рассмотренный язык описания данных, основанный на языке SQL [5], позволяет дать удобное и полное описание любой сущности и, следовательно, всей базы данных. Однако такое описание, как и любое подробное описание, не отличается наглядностью. Для достижения большей иллюстративности целесообразно дополнять проект инфологической моделью, но менее громоздкой, чем рассмотренная в главе 2.

Для наиболее распространенных реляционных баз данных можно предложить язык инфологического моделирования "Таблица-связь", пример использования которого приведен на рис. 4.7. В нем все сущности изображаются одностолбцовыми таблицами с заголовками, состоящими из имени и типа сущности. Строки таблицы – это перечень атрибутов сущности, а те из них, которые составляют первичный ключ, распологаются рядом и обводятся рамкой. Связи между сущностями указываются стрелками, направленными от первичных ключей или их составляющих.

Рис. 4.7. Инфологическая модель базы данных "Питание", построенная с помощью языка "Таблицы-связи"

Различные советы и рекомендации

Векторы. Представляйте векторы по столбцам, а не по строкам. Например, диаграмму продаж товаров x, y, ... за последние годы лучше представить в виде:

ТОВАР МЕСЯЦ КОЛ-ВО

-–––– ––––––– ––––––

x ЯНВАРЬ 100

x ФЕВРАЛЬ 50

... ... ...

x ДЕКАБРЬ 360

y ЯНВАРЬ 75

y ФЕВРАЛЬ 144

... ... ...

y ДЕКАБРЬ 35

... ... ...

а не так, как показано ниже:

ТОВАР КОЛ-ВО КОЛ-ВО КОЛ-ВО

ЯНВАРЬ ФЕВРАЛЬ ... ДЕКАБРЬ

––––– ––––––– ––––––– –––––––

x 100 50 ... 360

y 75 144 ... 35

... ... ... ... ...

Одна из причин такой рекомендации заключается в том, что при этом значительно проще записываются обобщенные (параметризованные) запросы. Рассмотрите, например, как выглядит сравнение сведений из диаграммы продаж товара i в месяце с номером m со сведениями для товара j в месяце с номером n, где i, j, m и n – параметры.

Неопределенные значения. Будьте очень внимательны с неопределенными (NULL) значениями. В поведении неопределенных значений проявляется много произвола и противоречивости. В разных СУБД при выполнении различных операций (сравнение, объединение, сортировка, группирование и другие) два неопределенных значения могут быть или не быть равными друг другу. Они могут по разному влиять на результат выполнения операций по определению средних значений и нахождения количества значений. Для исключения ошибок в ряде СУБД существует возможность замены NULL-значения нулем при выполнении расчетов, объявление всех NULL-значений равными друг другу и т.п.

ЛИТЕРАТУРА

    Атре Ш. Структурный подход к организации баз данных. – М.: Финансы и статистика, 1983. – 320 с.

    Бойко В.В., Савинков В.М. Проектирование баз данных информационных систем. – М.: Финансы и статистика, 1989. – 351 с.

    Дейт К. Руководство по реляционной СУБД DB2. – М.: Финансы и статистика, 1988. – 320 с.

    Джексон Г. Проектирование реляционных баз данных для использования с микроЭВМ. -М.: Мир, 1991. – 252 с.

    Кириллов В.В. Структуризованный язык запросов (SQL). – СПб.: ИТМО, 1994. – 80 с.

    Мартин Дж. Планирование развития автоматизированных систем. – М.: Финансы и статистика, 1984. – 196 с.

    Мейер М. Теория реляционных баз данных. – М.: Мир, 1987. – 608 с.

    Тиори Т., Фрай Дж. Проектирование структур баз данных. В 2 кн., – М.: Мир, 1985. Кн. 1. – 287 с.: Кн. 2. – 320 с.

    Ульман Дж. Базы данных на Паскале. – М.: Машиностроение, 1990. – 386 с.

    Хаббард Дж. Автоматизированное проектирование баз данных. – М.: Мир, 1984. – 294 с.

    Цикритизис Д., Лоховски Ф. Модели данных. – М.: Финансы и статистика, 1985. – 344 с.
