Разработка рекомендаций для безопасного размещения рабочего места

Контрольная работа 2

Вариант 17

Общее задание

    Нарисовать характеристический разрез заданного в индивидуальном задании помещения, внести все обозначения и проставить заданные размеры.

    Для помещения определить световые характеристики:

- световой коэффициент;

- коэффициент заложения;

- угол падения;

- угол отверстия.

    Рассчитать, когда в сентябре необходимо включать искусственный свет. К.е.о. на рабочих местах равно 3% (если не задано иное).

    Построить зависимости углов падения и отверстия от расстояния (окно – рабочее место) в помещении.

    Рекомендовать в помещении место:

      для рабочего стола высотой 75 см;

      детского столика высотой 50 см;

      для игры ребенка на полу.

    Предложить тип, количество и мощность ламп накаливания для освещения помещения.

Таблица 1. Индивидуальное задание

№ варианта

Ширина комнаты

Глубина

комнаты

Высота

комнаты

Ширина окна

Высота окна

Высота подоконника

Расстояние до затеняющего предмета

Высота затеняющего предмета

Дополнительные данные

17

3

7

2,6

1,7

1,7

0,4

25

15

3% КЕО

1. Нарисуем характеристический разрез комнаты и проставим все размеры (рис. 1).

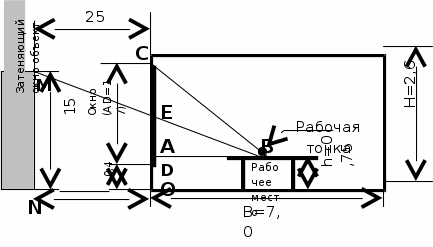

Рисунок 1 – Характеристический разрез комнаты

2
.1 Определим световой коэффициент и сравним с нормативом

Площадь пола равна 3,0  7,0 = 21,0.

Площадь окна равна 1,7 х 1,7 = 2,89.

< световой коэффициент не соответствует нормативу.

2.2 Коэффициент заложения равен

= 7/2,6 = 2,7.

Коэффициент заложения соответствует норме.

2.3 Угол падения –  СВА. Тангенс этого угла – есть отношение противолежащего катета к прилежащему .

СА = OC – h = (0,4 + 1,7) – 0,75 = 1,35.

AB изменяется от 0 до 5.

Значения угла падения приведены в табл. 2 и рис. 2.

Таблица 2

Расстояние от окна до рабочей точки, м

0,1

1

2

3

4

5

пад, град

89,9

63,4

44,4

33,4

26,9

22,4


Вывод: рабочий стол нельзя ставить далее, чем на 3,8 метра от окна.

2.4 Угол отверстия –  СВЕ ( СВЕ =  СВА –  ЕВА).

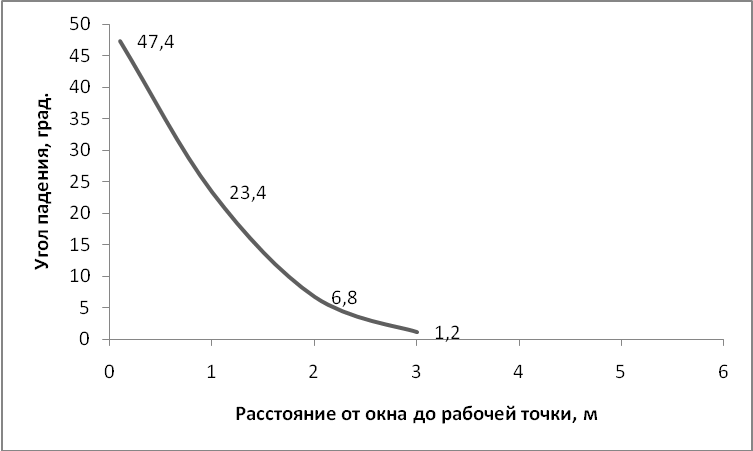

Рисунок 2 – Зависимость величины угла падения от расстояния до окна

Тангенс  ЕВА (равному  MBN) = = = .

Таблица 3

Расстояние от окна до рабочей точки, м

0,1

1

2

3

4

5

ЕВА, град

45,7

43,2

40,8

38,6

36,7

34,9

отв, град

47,4

23,4

6,8

1,2

-

-

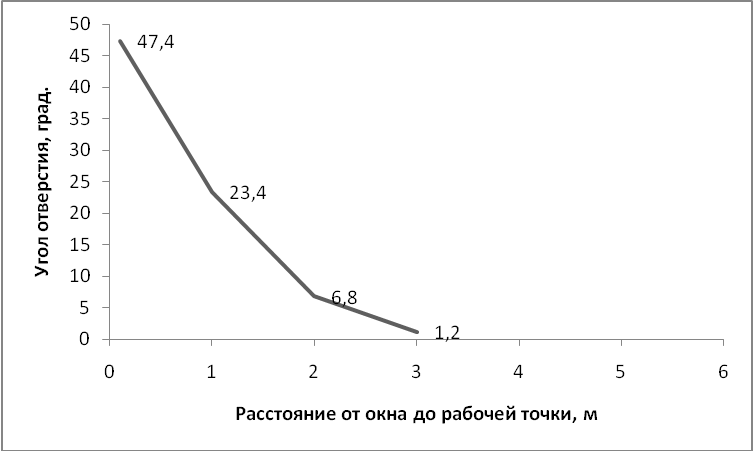

Рисунок 3 – Зависимость угла отверстия от расстояния до окна

В табл. 3 и на графике (рис. 3) приведены значения угла отверстия. Угол отверстия не может быть отрицательной величиной, следовательно, начиная с четырёх метров, он равен нулю (заграждающий объект полностью закрывает небосвод).

    По заданию к.е.о. = 3%. По таблице светового климата определяем среднюю освещенность за окном в сентябре.

.

В таблице 4 штриховкой показано время, когда на рабочем месте достаточно естественной освещенности.

Таблица 4. К расчету времени включения искусственного освещения

Часы

Освещенность за окном, тыс. лк

Освещенность в помещении, лк

6–7

1,3

65

7–8

3,2

160

8–9

5,3

265

9–10

7,9

395

10–11

9,9

495

11–12

10,7

535

12–13

11,2

560

13–14

8,9

445

14–15

6,9

345

15–16

4,9

245

16–17

3,3

165

17–18

1,3

65

Вывод. Помещение освещается естественным светом в достаточном количестве только с 8 часов утра до 16 часов вечера.

5. Оптимальное место для стола высотой 0.75 м у окна, либо не дальше одного метра от окна, т.к. на расстоянии двух метров угол отверстия уже не соответствует норме.

6. Обозначим n – общая мощность всех светильников в помещении.

Площадь пола равна 21 кв. м. Рассмотрим два варианта: применение лампы накаливания мощностью 100 Вт и 60 Вт. Норматив освещенность 30 лк/ м2.

Первый вариант:

n = 252.

Следовательно, требуется использовать для освещения не менее трех ламп по 100 Вт.

Второй вариант.

n = 315.

При использовании ламп мощностью 60 Вт требуется не менее 6 ламп.

Список литературы

1. Белов С.В. Безопасность жизнедеятельности – наука о выживании в техносфсре. – М.: ВИНИТИ, Обзорная информация. Проблемы безопасности при чрезвычайных ситуациях, 2006. – 347 с.

2. Комов С.В. Техносфера: аспекты безопасности и экологичности. – М.: Вестник МГТУ. 2008. – 471 с.

3. Сысоев С.В., Морозова Л.Л., Сивков В.П. Безопасность жизнедеятельности. Ч. 1. - М.: ВАСОТ, 2002. – 542 с.
