Организация дозиметрического контроля и дезактивация трансформаторных подстанций в условиях радиоактивного заражения местности

Курсовая работа

Тема:

Организация дозиметрического контроля и дезактивация трансформаторных подстанций в условиях радиоактивного заражения местности



Введение

Глава 1

1.1 Организация дозиметрического контроля

1.2 Дозиметрический контроль

1.3 Организация дозиметрического контроля в условиях радиоактивного заражения местности

Глава 2

2.1 Дезактивация трансформаторных подстанций

2.2 Способы дезактивации

2.3 Дезактивирующие вещества и растворы

2.4 Техника народного хозяйства и ее использование при дегазации трансформаторных подстанций

2.5 Меры безопасности при проведении работ по дезактивации трансформаторных подстанций в условиях радиоактивного заражения местности

Глава 3

3.1 Использование дистанционных методов для лесопатологического картографирования

3.2 Использование аэрокосмических методов в лесоэнтомологическом

мониторинге

3.3 Исследование динамики повреждаемости лесов

3.4 Принципы картографирования лесов

3.5 Особенности картографирования лесных насекомых

3.6 Картографическое моделирование развития вспышек массовых размножений лесных насекомых

3.7 Анализ изменения численности хвоегрызущих насекомых в резервациях сибирского шелкопряда

3.8 Оценка заселенности древостоев сибирским шелкопрядом и динамика его численности



ВВЕДЕНИЕ

После открытия деления ядер тяжелых элементов начала развиваться ядерная энергетика. Развитие в этой новой области связано с появлением различных методов исследования, одним из которых является радиометрия, т. е. количественное измерение и идентификация радиоактивных элементов по интенсивности излучения.

Радиометрия ионизирующих излучений включает круг вопросов, связанных с применением радиометрических и спектрометрических методов для решения различного рода прикладных задач в разных областях науки и техники, а также вопросов, относящихся к созданию специальной аппаратуры и методов по измерению радиоактивности и идентификации радиоизотопов.

В разработке радиометрических методов видная роль принадлежит советским ученым, которыми проделана большая работа по методике лабораторного определения радиоактивности и теории полевых радиометрических методов.

Открытие искусственной радиоактивности и возможность получения радиоактивных изотопов всех химических элементов способствовали разработке методики и техники измерения радиоактивности элементов. Многие достижения в этой области с успехом используются в практической радиометрии.

Быстрое развитие ядерной энергетики и широкое внедрение источников ионизирующих излучений в различных областях науки, техники и народного хозяйства создали потенциальную угрозу радиационной опасности для человека и загрязнения окружающей среды радиоактивными веществами. Поэтому вопросы защиты от ионизирующих излучений (или радиационная безопасность) превращаются в одну из важнейших проблем.

Современный этап развития радиометрии связан с эксплуатацией ядерных реакторов и мощных ускорителей для получения радиоизотопов, использованием продуктов деления тяжелых ядер, излучением химии горячих атомов и т. д

Авария на Чернобыльской АЭС показала, как необходимо правильно и оперативно использовать дозиметрическую аппаратуру в экстремальных ситуациях.

В конце второй мировой войны, в августе 1945 года, США применили ядерное оружие — наиболее мощный вид оружия массового поражения. На японские города Хиросима и Нагасаки были сброшены атомные бомбы, каждая из которых унесла тысячи человеческих жизней.

После второй мировой войны в капиталистических странах оружие массового поражения, особенно ядерное, получило дальнейшее развитие. Кроме того, были созданы более совершенные средства доставки оружия массового поражения к цели.



Глава 1

1.1 Организация дозиметрического контроля

Мероприятия дозиметрического контроля и необходимые, для их осуществления силы предусматриваются в планах гражданской обороны объектов народного хозяйства, районов, городов и служб ГО.

Дозиметрический контроль организуется:

— в городах и районах начальниками штабов и служб ГО городов, районов и командирами территориальных формирований ГО;

— на объектах народного, хозяйства — начальниками штабов и служб ГО и командирами объектовых формирований ГО;

— в лечебных учреждениях и на санитарном транспорте — начальниками этих учреждений;

— неработающего населения — штабами ГО городов и районов с привлечением начальников жилищно-эксплуатационных контор (домоуправлений).

При проведении рассредоточения и эвакуации населения организация дозиметрического контроля возлагается на председателей эвакуационных комиссий, начальников сборных эвакуационных пунктов, а также на начальников эшелонов (колонн). Для обеспечения этих видов контроля начальники ГО городов и районов предусматривают выделение необходимых сил и средств.

Контроль облучения проводится непрерывно при нахождении (действиях) людей на зараженной РВ местности. Контроль радиоактивного заражения проводится, как правило, после выполнения задачи, поставленной начальником (командиром).

Штабы и службы, а также командиры формирований ГО при организации группового контроля облучения особое внимание уделяют своевременному обеспечению личного состава техническими средствами контроля, сбору и учету данных о дозах облучения людей и определению категории их работоспособности.

В целях осуществления контроля облучения личному составу формирований ГО, рабочим и служащим объектов народного хозяйства выдаются войсковые измерители дозы ИД-1 или дозиметры ДКП-50А из расчета:

— один на звено, расчет;

— один-два на группу численностью 14—20 человек (производственную, сельскохозяйственную бригаду), а также на защитное сооружение ГО;

— руководящему и командно-начальствующему составу, а также лицам, действующим в отрыве от своих формирований ГО,— каждому по дозиметру.

Войсковой измеритель дозы ИД-1 или дозиметр ДКП-50А носится в нагрудном кармане (тужурки, комбинезона).

Штабы и службы ГО городов, районов и объектов народного хозяйства перед выдачей войсковых измерителей дозы (дозиметров) организуют их подзарядку.

Исправные войсковые измерители дозы (дозиметры) при правильной эксплуатации в отсутствие ионизирующих излучений не требуют подзарядки в течение 10 сут.

Выдача войсковых измерителей дозы (дозиметров) производится распоряжением соответствующих начальников гражданской обороны. Место, время и порядок выдачи определяются начальниками штабов ГО объектов народного хозяйства и штабов ГО всех других степеней. При нахождении на местности, зараженной радиоактивными веществами, начальник (командир) систематически контролирует дозы облучения, полученные личным составом.

Считывание показаний с войсковых измерителей дозы производится непосредственным начальником или назначенным лицом не реже одного раза в сутки. Транспортирование войсковых измерителей дозы для считывания показаний запрещается.

Время считывания показаний с войсковых измерителей дозы устанавливается штабами ГО. Однако после воздействия на людей гамма и нейтронного излучения (проникающей радиации) при ядерном взрыве считывание показаний производится немедленно.

Данные группового контроля облучения заносятся в ведомость выдачи войсковых измерителей дозы и считывания показаний.

После считывания показаний производится перезарядка войсковых измерителей дозы, и они возвращаются лицам, за которыми закреплены.

Войсковые измерители дозы, находящиеся у пораженных, при направлении их в лечебные учреждения изымаются и передаются другим лицам.

В том случае, когда показание на войсковом измерителе дозы отсутствует (нет нити электрометра на шкале в поле зрения) или войсковой измеритель дозы (дозиметр) утрачен, величина дозы облучения может быть определена в отряде первой медицинской помощи ГО (ОПМ) или другом лечебном учреждении по индивидуальному измерителю дозы.

Учет доз облучения по показаниям войсковых измерителей дозы ведется:

— в командах и группах всего личного состава;

— в отрядах личного состава управления отряда и всех командиров команд (групп);

— в штабах ГО объектов народного хозяйства — всего руководящего состава объекта, личного состава штаба и командиров отрядов, команд и отдельных групп;

— в штабах ГО районов, городов и служб ГО — всего руководящего состава района, города и службы ГО, личного состава штаба ГО, начальников гражданской обороны и начальников штабов ГО объектов народного хозяйства и командиров территориальных формирований ГО.

Данные о дозах облучения заносятся в журнал контроля облучения и периодически записываются в карточку учета доз облучения.

При отсутствии войсковых измерителей дозы (дозиметров) штабы ГО городов и районов с привлечением жилищно-эксплуатационных контор (ЖЭК) и домоуправлений дозы облучения неработающего населения определяют расчетным методом в соответствии со ст. 15 настоящего. Положения.

По дозам облучения определяется категория работоспособности населения. Учет доз облучения ведется в штабе ГО городского района — по ЖЭК (домоуправлениям); в штабе ГО города по районам; в штабе ГО сельского района по населенным пунктам.

Штабы ГО объектов народного хозяйства, районов, городов и служб ГО ежесуточно по подчиненности представляют донесения, в которых сообщают:

— данные о работоспособности личного состава формирований ГО, рабочих и служащих и дозах облучения руководящего состава объекта;

— данные о работоспособности личного состава формирований ГО, рабочих, служащих и остального населения, а также о дозах облучения руководящего состава района, города;

— данные о работоспособности личного состава формирований ГО и дозах облучения руководящего состава службы.

Командиры формирований ежесуточно по подчиненности представляют донесения, в которых сообщают:

— данные о дозах облучения личного состава команды (группы);

— данные о работоспособности каждой команды (группы) и о дозах облучения командиров команд (групп).

Время представления донесений устанавливается вышестоящим штабом гражданской обороны.

Ведомости выдачи войсковых измерителей дозы и считывания показаний, журналы контроля облучения и бланки донесений изготовляются объектами народного хозяйства и службами ГО в мирное время, хранятся вместе со средствами дозиметрического контроля и выдаются по - особому указанию.

1.2 Дозиметрический контроль

Дозиметрический контроль включает контроль облучения и контроль радиоактивного заражения (загрязнения).

Контроль облучения

Контроль облучения проводится в целях своевременного получения данных о поглощенных дозах облучения людей и сельскохозяйственных животных. По данным контроля облучения устанавливается или подтверждается факт внешнего воздействия ионизирующих излучений, оценивается работоспособность людей.

Воздействие ионизирующего излучения на организм человека принято оценивать величиной поглощенной дозы внешнего облучения, измеряемой на поверхности тела человека в радах (рад), или экспозиционной дозой, измеряемой в рентгенах (Р).

Поглощенная доза внешнего облучения определяется измерителями дозы ИД-1 и индивидуальными измерителями дозы ИД-11, которые регистрируют гамма и нейтронное излучение.

Групповой контроль облучения проводится в целях получения данных для оценки работоспособности формирований ГО, рабочих и служащих объектов народного хозяйства и осуществляется с помощью войсковых измерителей дозы ИД-1 или дозиметров ДКП-50А, неработающего населения — расчетным методом.

Индивидуальный контроль облучения проводится в целях получения данных о дозах облучения каждого человека, которые необходимы для первичной диагностики степени тяжести острой лучевой болезни при сортировке пораженных на этапах медицинской эвакуации. Этот контроль осуществляется с помощью индивидуальных измерителей дозы ИД-11.

Групповой контроль облучения расчетным методом заключается в определении дозы облучения населения по средним уровням радиации в населенных пунктах с учетом продолжительности облучения и защищенности людей.

Уровни радиации в населенных пунктах измеряются через равные промежутки времени, как правило, со следующей периодичностью: в первые сутки с момента заражения через 0,5-1 ч; во вторые сутки через 1-2 ч; в третьи и последующие сутки — через 3-4 ч.

Расчет доз облучения производиться по формуле

Контроль радиоактивного заражения

Контроль радиоактивного заражения (загрязнения) проводится для определения степени заражения (загрязнения) радиоактивными веществами людей, сельскохозяйственных животных, а также техники, транспорта, средств индивидуальной защиты, одежды, продовольствия, воды, фуража и других объектов. Он осуществляется путем измерения степени заражения (загрязнения) объектов по гамма-излучению или определения удельной активности по бета- и альфа- излучению. Степень радиоактивного заражения (загрязнения) людей, сельскохозяйственных животных, а также техники, оборудования, одежды и других материальных средств как источников внешнего излучения оценивается путем измерения мощности, экспозиционной дозы излучения от них, измеряемой в миллирентгенах в час (мР/ч). Степень радиоактивного заражения (загрязнения) продуктов питания, воды и фуража определяется путем измерения удельной активности продуктов деления ядерных взрывов, измеряемой в милликюри на литр (мКи/л) или милликюри на килограмм (мКи/кг). Мощность дозы излучения (уровень радиации) измеряется с помощью приборов типа ДП-5, а удельная активность РВ—с помощью пересчетных установок типа ДП-100.

Для определения степени заражения (загрязнения) по гамма-излучению измеряется мощность дозы излучения (уровень радиации) обследуемого объекта с последующим сравнением полученной величины с допустимой.

Для определения удельной активности РВ по бета - и альфа-излучению отбираются пробы продовольствия, воды, фуража и проводится их радиометрический анализ в учреждениях сети наблюдения и лабораторного контроля.

Контроль радиоактивного заражения (загрязнения) людей, техники, транспорта и других объектов проводится, как правило, вне зон заражения (загрязнения). При необходимости этот контроль можно проводить и на зараженной местности. Контроль радиоактивного заражения (загрязнения) людей, техники и транспорта может быть сплошным или выборочным. При сплошном контроле проверке подвергаются 100% личного состава формирований ГО и техники. При выборочном контроле заражения личного состава формирований ГО проверяются: в звене— 1—2 человека, в группе—2—3 человека, в команде— 6—9 человек. При выборочном контроле заражения рабочих и служащих проверяется 5—10% личного состава бригады (цеха). Для выборочного контроля техники и транспорта, работающих в сходных условиях, от каждых 10 единиц техники или транспорта проверяются 1—2 единицы.

Степень радиоактивного заражения людей, сельскохозяйственных животных, техники и других объектов с помощью приборов типа ДП-5 определяется в такой последовательности. Гамма-фон измеряют на расстоянии не менее 15—20 м от обследуемого объекта. При измерении гамма-фона экран зонда прибора устанавливают в положение «Г», зонд располагают на расстоянии вытянутой руки упорами вниз на высоте 0,7—1 м от земли, показания снимают через 45—60 с. Гамма-фон в местах контроля должен быть наименьшим и не превышать величин, указанных в приложениях 4 и 5, более чем в 3 раза. Для измерения мощности дозы контролируемого объекта экран зонда прибора устанавливают в положение «Г», зонд упорами вперед подносят к поверхности объекта на расстояние 1—1,5 см и медленно перемещают над поверхностью объекта. Места максимального заражения определяют по наибольшей частоте щелчков в головных телефонах или максимальному отклонению стрелки прибора микроамперметра через 45—60 с. Продолжительность измерения гамма-фона местности и мощности дозы контролируемого объекта должна быть одинаковой и составлять не менее 45 с. В случаях, когда гамма-фон превышает допустимые нормы, контроль заражения (загрязнения) людей проводится в убежищах или противорадиационных укрытиях. Контроль радиоактивного заражения объектов, которые нельзя вывести из зараженных районов и невозможно измерить степень их заражения на месте из-за большого гамма-фона, проводится путем взятия проб с последующим анализом их в радиометрических лабораториях. Для этой цели учреждения СНЛК, химические и радиометрические лаборатории ГО используют пересчетные установки типа ДП-100 и др.

Для определения наличия наведенной активности техники, подвергшейся воздействию нейтронного излучения, производятся два измерения снаружи и внутри техники с помощью прибора типа ДП-5. .Если результаты измерений близки между собой, это означает, что техника имеет наведенную активность. При контроле степени радиоактивного заражения поверхностей брезентовых тентов кузовов автомашин, стен и перегородок сооружений и других, прозрачных для гамма-излучения объектов, прежде всего, необходимо установить, какая поверхность (внутренняя или наружная) заражена РВ. Для этого при обследовании поверхности следует снять два показания микроамперметра: при закрытом окне зонда (экран в положении «Г» ) и при открытом окне зонда (экран в положении «Б»). Если при открытом окне зонда показания микроамперметра значительно больше, чем при закрытом, то обследуемая поверхность заражена, если же эти показания примерно одинаковы, то обследуемая поверхность не заражена.

Степень радиоактивного заражения продовольствия и готовой пищи определяется путем взятия с поверхности пробы. Пробы жидких пищевых продуктов (молоко, сметана, растительные масла, фруктовые соки и т. п.) и готовой пищи отбираются после тщательного перемешивания всей массы продукта. Пробы продуктов (кроме жидких), находящихся в упаковке, берут из слоя толщиной 1—2 см, прилегающего к упаковочному материалу. Для этого упаковку разрезают (вскрывают), затем продукт отбирают и тщательно перемешивают. Количество упаковок, подлежащих вскрытию, устанавливается в зависимости от вида продовольствия, размера запасов и условий хранения, но при всех обстоятельствах вскрывается не менее трех упаковок.

Контролю подлежат только те продукты, упаковка которых не является герметичной для радиоактивной пыли. При определении степени радиоактивного заражения (загрязнения) воды отбирают две пробы: одну—из верхнего слоя водоисточника, другую — с придонного слоя. Пробы из верхнего слоя водоисточника отбирают в любую чистую посуду (банки, ведра и т. д.). С придонного слоя пробу отбирают с помощью специального водозаборника; перед взятием пробы воду необходимо взмутить. Объем отбираемых проб — 1,5 л (котелок) или 10 л (ведро) при определении зараженности воды с помощью приборов типа ДМ-5. На основе данных контроля радиоактивного заражения (загрязнения) штабами ГО объектов народного хозяйства, районов, городов и служб ГО определяется объем работ по проведению санитарной обработки людей. ветеринарной обработки сельскохозяйственных животных, а также дезактивации техники, продовольствия, других материальных средств и порядок их использования.

Санитарная обработка людей проводится в первый час или самые ближайшие часы после их заражения.

1.3 Организация дозиметрического контроля в условиях радиоактивного заражения местности

Контроль радиоактивного заражения проводится по указанию начальника (командира). С учетом данных разведки определяются места, очередность и порядок его проведения. В первую очередь контролю подвергаются личный состав, продовольствие, вода.

По указанию начальника производится выборочный контроль определения степени радиоактивного заражения людей, техники, транспорта и производится оценка данных о необходимости проведения специальной обработки.

При контроле радиоактивного заражения в районах расположения формирований ГО техника и транспорт размещаются на расстояниях не ближе 15—20 м друг от друга.

Перед отправкой в лабораторию каждая проба нумеруется, в сопроводительной записке указываются:

— что направляется, в каком объеме и номер пробы;

— место и время '(часы, минуты, число, месяц и год) отбора пробы;

— цель анализа (качественное или количественное определение 0В или РВ, установление полноты дегазации или типа 0В);

— показания приборов радиационной разведки.

Доставка проб с сопроводительной запиской в лабораторию осуществляется народными, транспортом штаба ГО объекта народного хозяйства или службы ГО, в интересах которых проводится анализ. Данные о пробах заносятся в журнал отбора и сдачи проб.

Сведения о результатах контроля радиоактивного заражения сообщаются штабами ГО объектов народного хозяйства, районов, городов и служб ГО в донесениях, в которых указываются: количество зараженных людей, а также техники, транспорта, оборудования, других объектов и объем проводимых работ по специальной обработке.



Глава 2

2.1 Дезактивация трансформаторных подстанций

Дезактивация — это удаление радиоактивных веществ с зараженных объектов до допустимых норм зараженности. Она достигается, как правило, в результате механического удаления радиоактивных веществ с поверхностей зараженных объектов.

2.2 Способы дезактивации

Дезактивация объектов может производиться различными способами в зависимости от объекта и вида дезактивации, технических средств, с помощью которых производится обеззараживание, обеззараживающих веществ, времени года и наличия времени.

Наиболее распространенными способами дезактивации являются: струйный, обрызгивания, газожидкостный, рассыпания сухих активных веществ.

Струйный способ заключается в обработке зараженных поверхностей компактными струями воды под давлением.

Он может быть использован с помощью насосов и других механизмов, дающих компактную струю. Расход воды должен быть не менее 50 л/мин при давлении более 2,5 кг/см2. Для снижения расхода воды рекомендуется применять ее в подогретом виде.

Способ обрызгивания заключается в обработке зараженных поверхностей дезактивирующими активными растворами, распыленными до мелких капель.

Он может применяться с помощью различных опрыскивателей-опыливателей и насосов со специальными коллекторами. Хорошее распыление растворов достигается при давлении 3 кг/смг и расходе раствора 1—3 л/мин.

Газожидкостный способ заключается в обработке зараженных поверхностей смесью горячего газа и активных растворов.

Способ может быть применен с использованием выхлопных газов двигателей внутреннего сгорания (автомобильных, тракторных и пр.). Сохранность двигателя> >и достаточный эффект дизактивации этим способом достигаются, если давление в системе выхлопа в бензиновом двигателе превышает атмосферное на 0,8— 0,9 кг/смг, а температура газа составляет 200—500°С, давление в дизельном двигателе превышает атмосферное на 1,0—1,1 кг/см2, а температура газа — 200—400° С; расход газа при этом должен поддерживаться в пределах 1,0—1,5 м3/мин, а активного раствора — около 1,5 л/мин.

Способ рассыпания сухих активных веществ на зараженную поверхность может использоваться при дезактивации поверхностей, расположенных горизонтально. Активные вещества следует рассыпать на предварительно смоченную водой поверхность или обязательно смачивать водой после рассыпания.

При дезактивации трансформаторной подстанции её следует обесточить.

2.3 Дезактивирующие вещества и растворы

При дезактивации обычно приходится применять разные вещества и растворы. Это существенный недостаток, преодолеть который пока не удалось. Тем не менее, среди дезактивирующих веществ и растворов имеются и такие, которые можно использовать для обеззараживания объектов разными способами. Важно особенно хорошо знать такие вещества и растворы и уметь их правильно использовать.

В зимнее время дезактивирующие растворы без подогрева можно применять только при использовании газожидкостного способа дезактивации, при использовании других способов дезактивации растворы должны подогреваться до 60—80°С. Применение подогретых дезактивирующих растворов во всех случаях увеличивает их активность.

Пригодность отходов промышленных производств для дезактивации обычно определяется содержанием в них активных компонентов.

Для дезактивации применяются водные растворы, содержащие 0,1—0,15% дезактивирующего порошка СФ-2 (СФ-2У) или 0,2—0,3% моющего вещества ОП-7 (ОП-10) и 0,7% гексаметафосфата натрия.

Дезактивирующий раствор на основе порошка СФ-2 (СФ-2У) приготавливается путем растворения порошка в воде из расчета получения 0,1— 0,15-процентного раствора. Для этого 60 г порошка растворяют в двух двадцатилитровых бидонах (канистрах), 600 г - в 400 л воды, а 1500 г - в 1000 л воды. Растворение порошка следует вести небольшими порциями при перемешивании или взбалтывании. При приготовлении раствора непосредственно в цистернах машин необходимо после засыпки порошка в течение 3—5 мин создать с помощью имеющихся на машинах механизмов или устройств циркуляцию воды внутри цистерны.

Дезактивирующий раствор на основе моющего вещества ОП-7 (ОП-10) и гексаметафосфата натрия (из расчета приготовления 1000л) приготовляется следующим образом. В 20—40 л воды, нагретой до 40—50°С, растворяют 2 кг моющего вещества ОП-7 (ОП-10). В другом таком же объеме воды, нагретой до 50—60°С, растворяют 7,5—10 кг гексаметафосфата натрия, предварительно разбив его на мелкие куски. Затем растворы сливают в емкость, которую доливают водой до 1000 л. Растворение веществ следует вести небольшими порциями.

Дезактивирующий порошок СФ-2 (СФ-2У) — однородный мелкодисперсный порошок от кремового до темно-желтого цвета. Хорошо растворяется в воде любой жесткости при температуре 10—15°С. Порошок легко поглощает влагу, вследствие чего он может комковаться и слеживаться. Это необходимо учитывать при его хранении. Порошок расфасовывается в картонные коробки весом 60, 600 и 1500 г. Коробки упаковываются в деревянные ящики. Могут быть и другие виды упаковок.

Моющее вещество ОП-7 (ОП-10) - густая, вязкая жидкость или паста от светло-коричневого до темно-коричневого цвета, хорошо растворимая в теплой воде. Хранится в железных бочках.

Гексаметафосфат натрия — твердая стекловидная масса или отдельные бесцветные куски, умеренно растворяющиеся в воде. Технический продукт содержит до 70% основного вещества. Хранится продукт в фанерных ящиках.

2.4 Техника народного хозяйства и ее использование при дегазации трансформаторных подстанций

Для дезактивации различных объектов, используемых в интересах ГО, может успешно применяться многочисленная техника народного хозяйства. Это — техника коммунального хозяйства в городах, сельскохозяйственные, строительные и дорожные машины и приборы, машины общего назначения.

Техника народного хозяйства для дезактивации объектов может применяться, как правило, без какого-либо дооборудования, в режимах эксплуатации ее по прямому назначению. Лишь отдельные машины и приборы при использовании для некоторых видов работ по обеззараживанию потребуют небольшого дооборудования, выполняемого на местах, в мастерских предприятий, совхозов и колхозов.

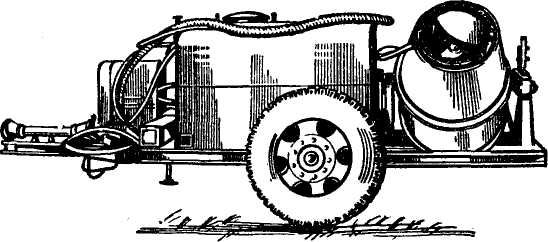

Опрыскиватель вентиляторный ОВТ-1



Опрыскиватель смонтирован на одноосном прицепе и состоит из следующих основных узлов: рамы с ходовой частью, карданной передачи, цистерны, насоса с приводным валом, редукционно-предохранительного клапана, системы шлангов, нагнетательной магистрали, рабочих органов с садовым и полевым распыливающими устройствами, заборного рукава с эжектором, мешалки, вентилятора и промежуточных механических передач. Он агрегируется с тракторами КД-35, КДП-35, МТЗ-5К, МТЗ-5Л, МТЗ-7, МТЗ-50, МТЗ-52 и обслуживается одним трактористом.

Заправка цистерны опрыскивателя обеззараживающим раствором осуществляется следующим образом. Вначале в цистерну вручную заливается несколько ведер (около 30 л) раствора, затем включается вал отбоpa мощности трактора и в цистерне создается давление, которое с помощью предохранительно-редукционного клапана поддерживается в пределах 15—20 атм. Под давлением залитый в цистерну раствор подается к рабочему соплу; выходя из сопла с большой скоростью, он эжектирует из приемной камеры необходимое дополнительное количество раствора, который по шлангу поступает в цистерну, заполняя ее до необходимого объема.

При использовании опрыскивателя обеззараживающий раствор под давлением подается по нагнетательной магистрали к рабочим органам. В распылителях раствор дробится на капли, которые подхватываются воздушным потоком и в виде воздушной эмульсии направляются на обрабатываемый объект.

При проведении дезактивации необходимо установить опрыскиватель около зараженного объекта, включить насос, взять в руки конец шланга с насадкой и вести обеззараживание объекта сверху вниз, направляя струю под углом 65—70° к обрабатываемой поверхности.

Обеззараживание объектов с помощью опрыскивателя ОВТ-1 проводится трактористом и оператором. Наблюдение за работой всех агрегатов во время проведения обеззараживания ведет тракторист.

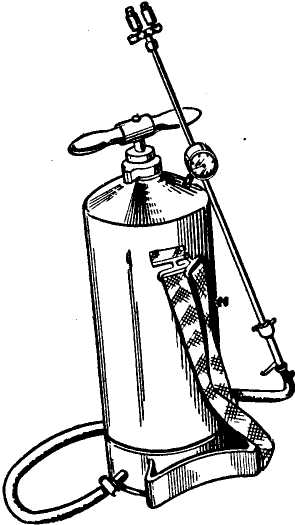

Опрыскиватель ранцевый пневматический ОРП-Г

Опрыскиватель состоит из резервуара, воздушно-поршневого насоса, вставляемого в резервуар, и ручного брандспойта. Для подготовки опрыскивателя к дезактивации необходимо: закрыть запорный кран на брандспойте; вынуть насос из резервуара, отвернуть на 3-4 оборота контрольную пробку; заполнить резервуар через сетчатый фильтр раствором; вставить насос и завернуть контрольную пробку; создать в резервуаре давление до 5 кг/см2, надеть опрыскиватель: за спину. При проведении дезактивации необходимо открыть кран брандспойта и равномерно наносить раствор на зараженную поверхность, наконечник брандспойта держать на расстоянии 30—40 см от обрабатываемой поверхности. Норма расхода раствора 1 л/мг достигается обработкой поверхности в один квадратный метр в течение 30—40 сек.

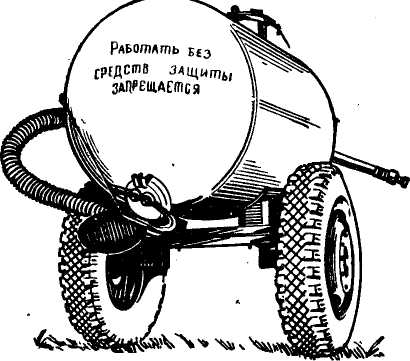

Заправщик-жижеразбрасыватель смонтирован на одноосном прицепе и состоит из рамы с ходовой частью, цистерны, заборного рукава, вакуумно - нагнетательнои системы и затвора. В комплект его, кроме того, входят центральный поливной лоток и пожарный рукав со стволом. Заправщик-жижеразбрасыватель агрегатируется с тракторами «Беларусь» всех модификаций и Т-28, обслуживается трактористом и оператором.

Заправка цистерны заправщика-жижеразбрасывателя обеспечивается с помощью эжекторного устройства; рабочим телом в эжекторе являются выхлопные газы двигателя трактора. Опорожнение цистерны осуществляется давлением выхлопных газов двигателя трактора.

Для подготовки заправщика-жижеразбрасывателя к дезактивации необходимо: прицепить его к трактору, смонтировать вакуум-нагнетатедьную систему, присоединить к затвору укороченный рукав со стволом или центральный поливной лоток с жиклером диаметром 40 мм.

При проведении дезактивации необходимо: установить заправщик-жижеразбрасыватель около зараженного объекта, создать в цистерне давление 0,5 ати, взять в руки укороченный рукав со стволом, включить разливочное устройство и вести обработку поверхности объекта сверху вниз, направляя струю под углом 60—70° к обеззараживаемой поверхности.

2.5 Меры безопасности при проведении работ по дезактивации трансформаторных подстанций в условиях радиоактивного заражения местности

При проведении работ по дезактивации необходимо принимать меры по защите личного состава команд дезактивации от поражения радиоактивными веществами, так и дезактивирующими веществами и растворами. Командиры команд дезактивации, начальники пунктов и площадок дезактивации транспортных и технических средств, старшие машин и расчетов с этой целью должны строго следить за соблюдением мер безопасности личным составом.

Все работы, связанные с дезактивацией, следует проводить в индивидуальных средствах защиты. Для надевания и снимания средств защиты оборудуются специальные площадки. Работы по дезактивации проводятся в респираторах (противогазах) и средствах защиты кожи.

При работе в защитной одежде изолирующего типа в летних условиях во избежание перегрева тела необходимо соблюдать установленные предельные сроки непрерывного пребывания в ней в зависимости от наружной температуры воздуха. При работе в защитной одежде в зимнее время надо принимать меры к предотвращению обмораживания: надевать под защитную одежду куртку и брюки, на голову, под капюшон защитного костюма,— подшлемник.

Во время дезактивации надо постоянно следить за исправностью индивидуальных средств защиты и немедленно докладывать старшему об их повреждении или сильном заражении. По окончании работ следует провести специальную обработку индивидуальных средств защиты, а при необходимости — и санитарную обработку личного состава.

При выполнении работ по дезактивации необходимо осторожно обращаться с дезактивирующими средствами и материалами, не класть их на зараженную местность и предметы. Активные растворы следует готовить в специальных емкостях и на специально оборудованных площадках. Использованные при дезактивации ветошь и другие материалы нужно закапывать в землю. Нельзя брать в руки зараженные предметы без предварительного дезактивации тех мест, за которые придется держать предмет.

При проведении дезактивации запрещается: ложиться и садиться на зараженные предметы или прикасаться к ним; снимать или расстегивать индивидуальные средства защиты без разрешения старшего; принимать пищу, курить и отдыхать на рабочих площадках. Отдых личного состава, производящего дезактивацию в течение длительного времени, прием пищи, курение и пр. должны быть организованы в специально отведенных местах.

При проведении работ по дезактивации необходимо располагать рабочие места таким образом, чтобы была исключена возможность взаимного заражения. В этих целях надо особенно учитывать направление ветра: ветер не должен сносить активные растворы и поднимаемую при работе пыль на людей, проводящих дезактивацию, и технические средства, с помощью которых оно проводится.

Как говорилось выше, все работы по дезактивации должны проводиться в средствах защиты. Это, естественно, будет затруднять действия личного состава, снизит его проворность и обзор. Использование в таких условиях машин может вызвать аварии, не исключены наезды на людей. Необходимы: повышенное внимание к используемой технике, большая осторожность и осмотрительность.

После проведения дезактивации техника, с помощью которой проводились работы, выводится на незараженную местность и осматривается; при необходимости она освобождается от остатков дезактивирующих веществ и растворов. После этого технику можно направлять на пункт или площадку специальной обработки.

На пункте специальной обработки машины, особенно ходовую часть, необходимо очистить от грязи, затем следует провести полную специальную об работку их; пазы и щели протереть тампонами, смоченными в растворе. После специальной обработки надо обмыть машину и промыть все ее системы чистой водой, протереть насухо наружные поверхности машины, резьбовые соединения смазать маслом или другим смазочным материалом.

После проведения дезактивации технические и транспортные средства, так же как и техника, с помощью которой проводилось обеззараживание, подвергаются контролю на определение степени зараженности. Если остаточная зараженность выше допустимых норм, проводится повторная дезактивация; при степени зараженности ниже допустимых норм, дезактивированные средства и техника могут эксплуатироваться без каких-либо ограничений.

Глава 3

3.1 Использование дистанционных методов для лесопатологического картографирования

В России специальное картографирование имеет глубокие исторические корни. Оно развивалось параллельно с общегеографическим направлением и в первую очередь с топографическим картографированием.

Первая печатная карта лесов в России издана в 1851г. – это «Хозяйственно-статистический атлас европейской России», а затем «Карта казенных лесов европейской России».

В настоящее время леса картографируют при лесоустройстве на площади около 45 млн. га. ежегодно. Картографирование осуществляется с использованием космической съемки, Что дает возможность проводить лесоустроительные работы на больших площадях.

При проведении лесоустроительных работ на всё территорию составляют тематические плано - картографические материалы (планшеты, картосхемы). Планшеты являются промежуточными материалами, на основе которых изготовляют планы лесонасаждений и схематические карты для обеспечения потребителей разнообразной информацией о состоянии лесов.

Лесопатологические картографические материалы представляют картосхемы, где за основу взяты планы лесонасаждений, уменьшенные до М 1:25000, 1:15000 и до 1:1000000, со всей специальной нагрузкой и условными знаками. Так же получение качественной и оперативной информации о состоянии лесов достигается методами автоматизированной обработки материалов дистанционного зондирования и картографического отражения.

дозиметрический дезактивация дегазация картографирование



3.2 Использование аэрокосмических методов в лесоэнтомологическом мониторинге

Идеи мониторинга биосферы и экосистемы развивается уже около трех десятилетий. В области лесозащиты одним из первых, кто разработал специальную программу и реализовал её, были лесные энтомологи США (Simmons, 1977г.). Эти исследования базируются на рациональном сочетании дистанционных съемок и наземных методов учета и прогноза численности популяций лесных насекомых проводятся ежегодные учеты повреждаемости древостоев и плотности популяций. При этом используются различные ловушки, прежде всего феролионные.

Важным средством для выявления очагов по степени повреждаемости древостоев служат дистанционные методы, основанные на анализе цветных аэрофотоснимков и использовании радаров и спутников Земли.

В основу концепции лесоэнтомологического мониторинга положено широкое использование дистанционных методов с целью изучения динамики повреждаемости лесов на разных уровнях природных территориальных комплексов.

В современном понимании дистанционный лесоэнтомологический мониторинг представляе собой систему повторных наблюдений трансформации лесов под воздействием насекомых – дендрофагов, регистрацию структуры очагов, контроль динамики повреждаемости лесов и прогнозирование их изменений, а также управление и оптимизацию лесозащитных работ.

3.3 Исследование динамики повреждаемости лесов

Анализ и прогноз структуры поврежденных лесов, а также площадей их распространения производят сопоставление аэрокосмических снимков одной и той же территории, полученных в различные годы.

Одним из наиболее распространенных методов оценки динамики экосистемы является способ визуального сопоставления повторных снимков, который включает трансформирование их в одном масштабе и преобразовании их в одном интервале оптической плотности и контрастности.

Следующий способ обнаружения изменения структуры лесного покрова – инструментальное сопоставление повторных снимков. У этого метода выделяют два направления в исследованиях. Это оптико – механическое, основанное на простых геометрических сопоставлениях повторных снимков, и электронно-оптическое, основанное на простых геометрических сопоставлениях повторных снимков, и электронно-оптическое, основанное на электронно-цифровых и аналоговых преобразованиях и обработке данных с помощью ЭВМ.

Оптико-механический метод используется при выявлении мелких контуров, динамики гарей, вырубок, очагов дендрофагов на относительно стабильном фоне лесных массивов при ежегодном просмотре снимков.

Электронно-оптический метод обработки аэроснимков заключается в автоматическом распознавании и классификации каждого отдельного изображения и последующем сравнении результатов.

Картографический способ отображения динамики очагов по элементам рельефа дает наиболее наглядную и информированную картину с момента начала повреждения насаждений сибирским шелкопрядом. Анализ снимков показывает, что очаги черного пихтового усача начали распространятся с плакорных поверхностей водоразделов, покрытых пихтовыми лесами с примесью ели, вниз по склонам.

Этомонирование повреждаемости лесов главнейшими видами насекомых -дендрофагов по цветным снимкам позволяет, наряду с другими дешифрованными признаками текстуры и структуры очагов, уверенно выделить участки, пораженные различными видами насекомых - дендрофагов.

3.4 Принципы картографирования лесов

Картографический метод исследований – наиболее действенный инструмент научного познания пространственных явлений.

Карта – самый популярный и убедительный способ отражения полученных результатов и выводов, а также основа для планирования и проведения практических мероприятий.

Зоогеографические карты традиционно относят к картам природы. Из серии этих карт, уже вышедших в свет, следует отметить медико-географические карты «Иксодовые клещи» и «Грызуны и зайцеобразные», разработанные в институте географии СО АН СССР.

За основу составления карт, берутся известные принципы биогеоценотического соответствия (животного населения и их местообитания) и единства природы, позволяющие пользоваться методами оценки и экстраполяции через индикационные свойства растительности по отношению к биогеоценозу. В общих чертах методы оценки и экстраполяции состоят в характеристике природных контуров, сужающих картографической основой, и распространении этой оценки на однотипные, но не исследованные территории.

За основу при типизации энтомокомплексов принято фаунистическое и экологическое ядро комплекса, включающее виды, постоянно обитающие в пределах стации данного типа.

Для районирования лесных энтомокомплексов используется биогеоценотический подход, при котором, В отличие от ландшафтного, недостаточно учитывается рельеф и не выделяются индивидуальные границы.

3.5 Особенности картографирования лесных насекомых

Воздействие насекомых – дендрофагов на таежные ландшафты проявляется в нарушении структуры лесного покрова в виде очаговых образований, которые резко отличаются от окружающих древостоев по морфологическим, структурным и цветовым признакам. Эти участки хорошо заметны с воздуха как при визуальном восприятии, так и на фотоснимках.

Районы массовых размножений насекомых – дендрофагов охватывают огромные территории, приуроченные к различным видам рельефа. Поэтому для анализа оптимальных условий местообитания насекомых и их территориального распространения необходима классификация этих природных систем на подсистемы разного уровня.

Для разработки стратегии и тактики защиты лесов от вредного воздействия насекомых необходимы точные картографические методы развития очагов во времени и пространстве. В этом направлении выполнены исследования по разработке принципов и методов лесопатологического картографирования с использованием материалов аэрокосмической съемки (Ряполов В.Я. 1981г., 1985г.). Анализ приуроченности очагов производится в границах ПТК разного уровня и соподчиненности.

Классификация лесопатологических карт осуществляется по масштабу, способами составления, назначению и отображаемыми природными объектами и явлениями. Разработка классификации проводилась с учетом достижений в области зоогеографического и зоологического картографирования (Тупиков 1989г.).

3.6 Картографическое моделирование развития вспышек массовых размножений лесных насекомых

Для районирования территорий по степени ослабления лесов насекомыми – дендрофагами и их территориального прогнозирования используется серия разномасштабных лесопатологических карт, которые можно рассматривать как графоматематические модели, Исходя из общей теории моделирования, картографическое моделирование относится к идеальному: оно сочетает свойства наглядного, знакового и математического. Прогнозирование карты по способу их создания стоит ближе к математическому моделированию, чем к наглядному.

Наиболее оптимальными масштабами для структурно-динамического анализа поврежденных лесов по цветным аэроснимкам являются М 1:5000 – 1:20000. Прогноз именения динамики численности лесных насекомых имеет очень важное значение для оптимизации летно-съемочных работ. По повторным снимкам определяется не только интенсивность повреждений, но и места концентрации насекомых в насаждениях, которые в период последующих вспышек массовых размножений могут являться источниками насекомых – дендрофагов.

Исследования изменения очагов насекомых – дендрофагов в различные периоды градационного цикла развития показали, что интенсивность повреждений насаждений и границы распространения очагов довольно изменчивы.

Особенности массовых размножений сибирского шелкопряда и черного пихтового усача в Нижнем Приангорье и Чулымно-Енисейском междуречье изучались в широком экологическом аспекте (Ряполов В.Я. 1980г.), а причинно-следственные связи возникновения очагов не вызывают сомнений.

3.7 Анализ изменения численности хвоегрызущих насекомых в резервациях сибирского шелкопряда

Наземные исследования динамики численности насекомых – дендрофагов Являются базовой основой для изучения характера распространения насекомых по территории, а также закономерностей их массовых размножений.

Экологические аспекты формирования очагов сибирского шелкопряда достаточно широко освещены в литературе. Однако абсолютное большинство работ по изучению сибирского шелкопряда выполнено в годы его массового размножения. Сведения о периоде депрессии численности это дендрофага ограниченны. В немногочисленных работах рассматриваются отдельные вопросы о местах резерваций сибирского шелкопряда, их поиске, и прогнозах его массового размножения. Ввиду малой численности дендрофага в межвспышечный период, а также несовершенства методики обнаружения резерваций, мнений по заселенности сибирского шелкопряда носят противоречивый характер. Изучение динамики численности насекомых в таежных условиях сопряжено со многими трудностями. К ним относятся пятнистый характер распространений резерваций сибирского шелкопряда, из года в год изминяющаяся плотность популяций и т.д.

Наземные обследования в комплексных сопряженных резервациях сибирского шелкопряда проводят в весенне-летний и летне-осенний периоды. Методом околота и наложения клеевых колец перед выходом гусениц из зимовки. Изменение численности сибирского шелкопряда по типам резерваций в межвспышечный период исследований на ключевых участках Приангарного понижения. По данным исследований, видно, что четкое разделение плотности дендрофагов по типам резерваций происходит по фазе нарастания численности. В первичных резервациях этот процесс имеет более выраженную тенденцию в сравнении с другими типами резерваций. Так, абсолютная заселенность дендрофага в 1980г. в первичных резервациях выросла в 4,5 раза по сравнению с 1979г., во вторичных в 4,1 раза, а в третичных в 4 раза.

Следует отметить, что первичные резервации сибирского шелкопряда представляет собой стабильно плотные популяции, то есть насекомых при весеннем и осеннем учете. Во вторичных резервациях при весеннем обследовании не во всех стадиях удалось обнаружить дендрофаги, в то время как при осеннем учете деревья пихты сибирской практически всегда заселены. В третичных резервациях плотность заселения древостоев сибирским шелкопрядом столь мала, что обнаружить гусеницу не всегда удается.

В первичных резервациях осенний выход гусениц из подстилки начинается на 3-5 дней раньше, чем в других резервациях, а температура напочвенного слоя воздуха соответственно выше на 1-30. Гусеницы сибирского шелкопряда поднифаются в кроны при температуре подстилки 00, когда вокруг деревьев сходит снежный покров. Более ранний выход гусениц с зимовки в первичных резервациях, а также наиболее высокая температура окружающего воздуха способствует ускоренному развитию насекомых. Полученные данные показывают, что энергия размножения в первичных резервациях была выше, чем во вторичных и третичных резервациях.

Существенные изменения у сибирского шелкопряда на внутрипопуляционном уровне. Так, в 1980г. наступил момент, когда дендрофаг как бы «оторвался» от преследования его паразитами и болезнями. Значительно уменьшился отмор гусениц от благоприятных климатических условий.

Количественный и качественный анализ состояния популяций сибирского шелкопряда при доминантных видов чешуекрылых показал, что реализация вспышки массового размножения насекомых в районах Приангорья не произошло. В результате резкого изменения погодных условий в 1981г. произошел спад численности сибирского шелкопряда.

3.8 Оценка заселенности древостоев сибирским шелкопрядом и динамика его численности

Разномасштабное лесопатологическое картографирование пространственного размещения очагов насекомых – дендрофагов позволяет вычленить в структуре природных территориальных комплексов места их первичной локализации и осуществить более качественный надзор.

Для точной оценки ситуации особенно важно отражение фактических результатов заселенности лесов дендрофагами в период между вспышками и на ранних этапах массового размножения. Плотность популяций лесных насекомых не столь велика, как при реализации вспышки массового размножения, поэтому индивидуальные черты различных типов резерваций проявляются более отчетливо.

Основные экологические особенности и численность сибирского шелкопряда в разреженных популяциях отражает фрагмент карты. Информация на карте, записывается в виде кода, который состоит из общепринятых обозначений и специально разработанных обозначений.

Сопутствующие сибирскому шелкопряду насекомые, показываются методами картограмм или значковых карт. Отображение численности чешуекрылых методом столбчатой диаграммы дает наглядную картину при низких плотностях популяций насекомых и удобно в построении.



Список литературы:

1. Ряполов В.Я. «Аэрокосмический мониторинг таежных ландшафтов поврежденных насекомыми дендрофагами» КрасГАУ, 2003 г.

2. Ряполов В.Я. «Дистанционный лесоэнтомологический мониторинг» КрасГАУ, 2003 г.

3. Учебник для студентов медицинских институтов «БИОЛОГИЯ», под редакцией В.Н. Ярыгина, изд «Медицина» ,г. Москва, 1984год, стр. 410-413

4. Учебник для вузов «Гражданская оборона», под редакцией Д.И. Михалкина, изд. «Высшая школа», Москва 1986 год.

5. «Методика оценки радиационной и химической обстановки по данным разведки ГО» под редакцией В.И. Королева, издательство МО СССР, Москва 1980

6. Справочник по поражающему действию ядерного оружия, Военное издательство, 1986 год.

7. «Использование техники народного хозяйства для целей обеззараживания» Н.Р. Анютин, Военное издательство, Москва 1974 год.

8. «Положение о дозиметрическом и химическом контроле в гражданской обороне»

Штаб гражданской обороны Красноярского края, Введено в действие приказом Начальником гражданской обороны СССР №9, 1980 года.

9. «Ликвидация последствий радиоактивного заражения» В.А. Гайдмак 1980г.

10. «Инженерно - спасательные работы» Пивилов М.П. М: Воен. издат. 1975г.
