Корреляционный анализ солнечной и геомагнитной активностей

ГЛАВНОЕ УПРАВЛЕНИЕ ОБРАЗОВАНИЯ И НАУКИ

ХАРЬКОВСКОЙ ОБЛАСТНОЙ

ГОСУДАРСТВЕННОЙ АДМИНИСТРАЦИИ

ХАРЬКОВСКОЕ ТЕРРИТОРИАЛЬНОЕ ОТДЕЛЕНИЕ

МАЛОЙ АКАДЕМИИ НАУК

ФИЗИКО-МАТЕМАТИЧЕСКОЕ ОТДЕЛЕНИЕ

СЕКЦИЯ АСТРОНОМИИ

КОРРЕЛЯЦИОННЫЙ АНАЛИЗ СОЛНЕЧНОЙ

И ГЕОМАГНИТНОЙ АКТИВНОСТИ

Выполнила:

Пирогова Ульяна Владимировна,

ученица 11 класса ХНУ лицея

Дзержинського района г. Харкова

Научный руководитель:

Грецкий Андрей Михайлович,

кандидат физико-математичских наук,

доцент Харьковского Национального

Университета им. В.Н. Каразина

г. Харьков – 2009

Содержание

Введение

1. Солнечная активность.

1.1 Количественное измерение солнечной активности.

1.2 Классификация групп пятен.

1.3 Астрометрическое наблюдение Солнца относительно Земли.

2. Межпланетная секторная структура

3. Магнитное поле Земли.

3.1 Магнитосферные бури и суббури.

3.2 Единицы напряжённости магнитного поля

3.3 Составляющие магнитного поля

4. Индексы, характеризующие геомагнитные вариации.

5. Постановка задачи.

6. Реализация задачи.

Выводы

Литература

Приложения

Введение

Германский любитель астрономии Генрих Швабе, наблюдавший за солнечным диском с 1826г. по1843г. в поисках новой планеты, заметил 11-летний цикл изменения количества пятен на Солнце. Однако ранее, Питер Горребов (Дания г.Копенгаген), интервал наблюдений которого 1761-1769г., утверждал о периодичности солнечных пятен, связывая их появления с мощными полярными сияниями. В середине 19 в. Иоганн фон Ламон обнаружил увеличение числа магнитных бурь с таким же периодом, а в конце этого же века В.О. Биркелан предположил, что кроме электромагнитного излучения Солнце испускает частицы. Эти и последующие открытия положили начало изучению солнечно-земных связей- разделу науки на стыке геофизики и физики Солнца.[1]

Проявлением солнечно-земных связей является следующая последовательность событий: с возникновения солнечной вспышки в солнечном ветре (СВ) генерируется ударная волна, несколько опережающая плазменное облако; по достижению Земли ударная волна порождает магнитную бурю, а облако плазмы — суббури. Развитие и затухание центра активности также вызывают магнитосферные возмущения. Это обусловлено тем, что подобные процессы приводят к перераспределению магнитных полей и потоков солнечной плазмы, исходящих в межпланетное пространство. Поскольку в различных частях солнечного диска развивается и затухает несколько центров активности , магнитосфера погружена в непрерывно изменяющуюся межпланетную секторную структуру (МСС).В каждой секторной структуре происходит систематическое изменение плотности СВ, его скорости и напряжённости магнитного поля. Неоднородность перечисленных характеристик связана с нестабильной солнечной активностью. Для более глубокого исследования солнечно-земных связей вводятся численные оценки меры солнечных воздействий и земных откликов на них, т.е. специальные индексы.

    Солнечная активность

Причиной нестабильности активности Солнца является его дифференциальное вращение, которое «вытягивает» погружённые силовые линии магнитного поля Солнца и усиливает его до 2000-4000Гс. Это усиление делает погружённые силовые трубки неустойчивыми, обуславливая их появление над поверхностью фотосферы на гелиографических широтах ±40° и постепенное снижение к экватору. В точках пересечения образуются пятна(первым- ведущее пятно), в областях над ними разогревается хромосфера и корона- образование факелов (флоккул)и протуберанцев (волокон).

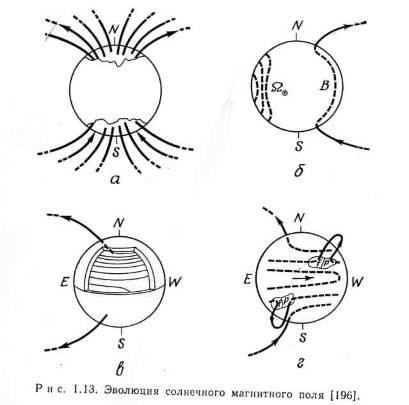

Рис.1 Эволюция солнечного магнитного поля.

Из-за турбулентности, происходящей под фотосферой, магнитное поле центра активности становится сложным и неустойчивым- образуются новые пятна. На широте 15° центр активности достигает максимума, характеризующегося наибольшим числом пятен и солнечными вспышками. Приближаясь к широте 3° центр активности окончательно затухает.[2]

Большую часть времени жизни пятна его магнитное поле остаётся постоянным, в то время как площадь пятна по достижения максимума только убывает. Открыл Коулинг в 1946 году, сравнивая данные о магнитных полях и площади пятен, полученные в Маунт Вилсон, (рис. 2)

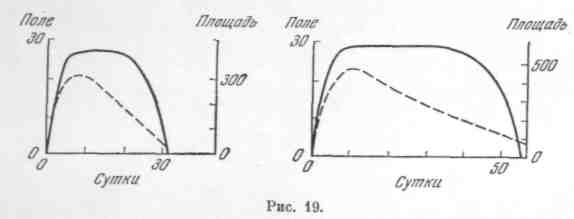

Рис.2.

Выведенные кривые являются усреднёнными, в них сглажены флуктуации поля ото дня ко дню, не носящие систематического характера. Следовательно, магнитное поле не создаётся вместе с пятном, а лишь «выходит» на поверхность, а затем опять опускается вниз под фотосферу.[4]

Ранее отмечалось, что при наибольшей концентрации пятен в центре активности возникают солнечные вспышки (эрупции). К их возникновению приводит взаимное движение пятен, при котором происходит изменение потока магнитной индукции, возбуждающие электрическое поле. Это поле ускоряет частицы солнечной плазмы — повышение температуры плазмы. Вспышка характеризуется резким увеличением яркости хромосферы над максимумами центров активости. Ее длительность от 5 до 40 минут, в годы максимума может достигать 3 и более часов. Количество выделяемой энергии может достигать 1033 Дж (≈ 1 млн. водородных бомб). Т.е. эрупции – это сильные взрывы, порождаемые сжатием солнечной плазмы под действием давления магнитных полей.

1.1 Количественное измерение солнечной активности

Для количественной оценки Солнечной активности наиболее часто применяют показатель относительных чисел солнечных пятен, называемых числами Вольфа, вычисляемых по формуле

Rw = k (10g + f),

гдек – коэффициент, зависящий от условий наблюдателя и вида инструмента;

g – количество групп пятен на Солнце;

f – число пятен во всех группах.

Важность этого индекса (Rw) определяется:

    его простотой;

    тем, что значения его известны начиная с 1700г. (годичные данные) или с 1749г. (месячные данные);

    его выдающимся гелиофизическим значением, которое выражается в значении ряда значительных корреляций с индексом W у многих важных геофизических характеристик;

    он в общем довольно хорошо характеризует общую напряжённость геоактивной ультрафиолетовой радиации Солнца …

Данное определение изъясняет выбор названного индекса и для настоящей работы. К тому же в настоящее время имеются методы прогноза чисел Вольфа, и установлена численная связь, хотя и не очень тесная (коэффициент корреляции между ними порядка 0,85).[3]

Основным рядом Rw считается ряд Цюрихской обсерватории, начатый в 1749г.

1.2 Классификация групп пятен

Хейлом на обсерватории Маунт-Вилсон установлено, что группы пятен могут быть разделены на три класса:

    Униполярные группы – одиночное пятно или группа пятен, обладающих магнитными полями одной и той же полярности.

    Биполярные группы, в наиболее простом случае состоят из бинарных пятен (бинарные группы) с противоположной полярностью. Ось группы (линия, соединяющая пятна) составляет небольшой угол с солнечной параллелью. Часто вместо двух пятен мы встречаемся с двумя группами мелких пятен, образующих ведущие и последующие компоненты группы, которые так же, как и отдельные пятна, обладают различной полярностью.

    Сложные группы пятен состоят из пятен различной полярности, расположенных весьма неправильно.

Униполярные группы представляют собой неразвитые или, наоборот, очень старые группы биполярного типа, в которых одно из пятен заменяется областью противоположной магнитной полярности. Хейл называл такие области «невидимыми пятнами» и установил их присутствие по наличию магнитного поля. Сложные группы, не представляют собой одного целого и возникают как следствие переналожение нескольких биполярных групп. Биполярная группа является основным и наиболее характерным образованием среди групп пятен.

Также Хейл открыл закон смены магнитной полярности биполярных групп, следовательно- и Солнца. В течении 11-летнего цикла солнечной активности все ведущие пятна имеют одинаковую полярность, т.е. все биполярные группы имеют одинаковую ориентировку в долготном направлении. При наступлении нового цикла эта ориентировка меняется на обратную. Данному закону следует ≈ 98% всех биполярных групп — и многие астрономы считают основным 22-летний цикл.[5]

1.3 Астрометрическое наблюдение Солнца относительно Земли

В связи с неравномерным движением вещества на Солнце различные его зоны вращаются вокруг оси с различными периодами. Для точек экватора сидерический период составляет 25 суток, а в близи полюсов он достигает 30 суток. Вследствие движения Земли вокруг Солнца его вращение представляется земному наблюдателю несколько замедленным: период вращения на экваторе составляет 27 суток, а у полюсов – 32 суток (синодический период вращения).

Поскольку Солнце вращается не как твёрдое тело, систему гелиографических координат нельзя жёстко связать со всеми точками поверхности. Условно гелиографические меридианы жёстко связываются с точками, имеющими географические широты В= ±16°. Для них сидерический период обращения составляет 25,38 суток, а синодический равен 27,28 суток. За начальный гелиографический меридиан принят тот, который 1 января 1954 года в 0h по всемирному времени проходил через точку пересечения солнечного экватора с эклиптикой.[6]

2. Межпланетная секторная структура

Конфигурация межпланетных магнитных полей (ММП) подобна спирали Архимеда. Вектор магнитного поля В имеет радиальную компоненту В>r>, направленную либо внутрь, либо наружу (к Солнцу или от Солнца), и азимутальную компоненту В>. Межпланетное пространство разделено на чередующиеся спиральные сектора, в каждом из которых

радиальная компонента направлена либо наружу, либо внутрь (рис.3). Эта секторная структура вращается вместе с Солнцем. По данным наблюдений межпланетных полей (с помощью ракет) период вращения Солнца может быть подразделён на несколько субпериодов, каждый продолжительностью в несколько суток, в течение которых радиальная компонента направлена преимущественно наружу или внутрь. Такая последовательность субпериодов может наблюдаться в продолжении нескольких оборотов Солнца, свидетельствуя о высокой степени стабильности секторной структуры. СВ движется наружу так, как если бы магнитного поля не было. В системе отсчёта, жёстко связанной с Солнцем, магнитные силовые линии параллельны или антипараллельны направлению СВ.

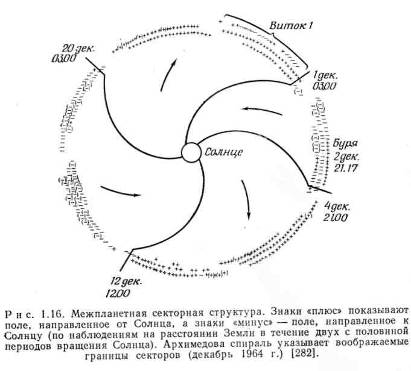

Рис.3 Межпланетная секторная структура. Знаки «плюс» показывают поле направленное от Солнца, а знаки «минус» - поле, направленное к Солнцу (по наблюдениям на расстояниям Земли в течении е двух с половиной периодов вращения Солнца. Архимедова спираль указывает воображаемые границы секторов (декабрь 1964г.).

В пределах каждого сектора скорость СВ и плотность частиц систематически изменяется (рис.4).

Рис.4 Распределение (вдоль орбиты Земля) скорости и плотности солнечного ветра внутри сектора. Абсцисса отсчитывается с момента пересечения границы сектора.

Ракетные наблюдения показывают, резкое увеличение данных параметров на границе сектора. Однако плотность очень быстро уменьшается в конце второго дня после прохождения границ, а затем дня через 2 или 3 начинает медленно расти. Скорость СВ уменьшается медленно на 2 или 3 день после достижения пика. Секторная структура и отмеченные вариации скорости и плотности тесно связаны с умеренной магнитосферными возмущениями Солнца.

Вилкокс и Несс, сравнив наблюдаемую межпланетную секторную структуру (МСС) с конфигурацией фотосферных магнитных полей, заключили, что фотосферные магнитные поля, находящиеся в поясе гелиографической широты 15°, вытягиваются наружу СВ, образовывая устойчивые и долго живущие крупномасштабные поля малой напряжённости, существующее с другими магнитными полями. Бартельс назвал этот тип гидромагнитной активности М-возмущениями; СВ, ответственный за него, называется М-потоком, а его источник на поверхности Солнца – М-областью. Граница между двумя полярностями М-области проходит приблизительно с севера на юг и полярность не изменяется при пересечении экватора (рис.5).[9]

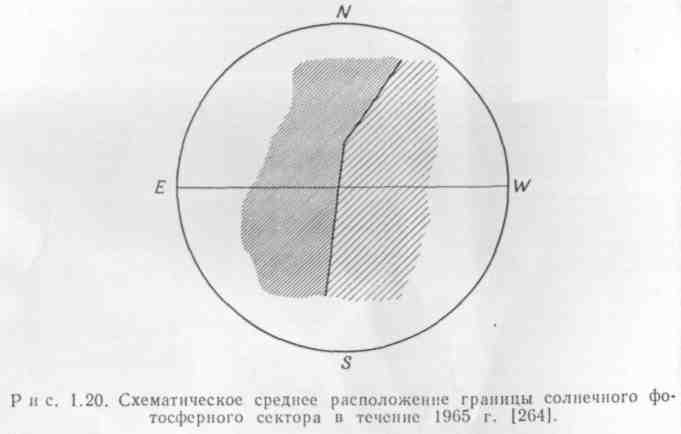

Рис.5 Схематическое среднее расположение границы солнечного фотосферного сектора в течении 1965г.

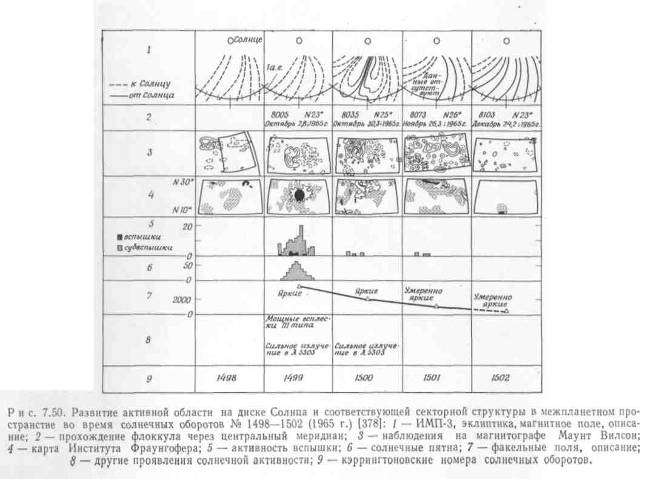

К развитию нового сектора приводит рост центра активности: на уровне фотосферы вызывает перераспределение магнитного поля и картины потоков СВ.


М-области часто не содержат солнечных пятен, т.к. стремятся избегать области повышенного коронарного излучения.

МСС существует даже во время самого спокойного периода 11-летнего цикла солнечной активности. Внутри каждой секторной структуры ее характеристики (скорость, концентрация и напряженность ММП) систематически изменяются, и достигают своих максимальных значений вблизи ведущей границы сектора. Следовательно, ведущий фронт (кривая Т на рис.7) создает радиальную силу на тыловой стороне секторной структуры (впереди неё). Такое взаимодействие может сформировать в секторной структуре ударную волну (кривая S на рис.7). Вследствие чего ведущие границы МСС имеют характеристики тангенциального разрыва.

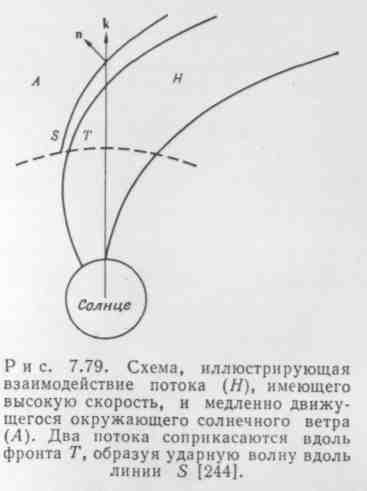

Рис.7 Схема, иллюстрирующая взаимодействие потока (Н), имеющего высокую скорость, и медленно движущегося окружающего солнечного ветра (А). Два потока соприкасающегося вдоль фронта Т, образую ударную волну вдоль линии S.


Секторная структура довольно устойчива, поэтому вся структура потока вращается с Солнцем по крайне мере в течении нескольких солнечных оборотов, проходя над Землей приблизительно через каждые 27 дней, что объясняло тенденцию геомагнитных возмущений к повторению. Таким образом, структуры внутри каждого сектора вызывают возмущения в магнитосфере. Однако, Хейл обнаружил, что особенно сильные магнитные бури, не показывающие 27-дневной повторяемости. Отсутствие повторяемости объясняется тем, что вспышки – явление кратковременное и сравнительно редкое. Через несколько минут после начала вспышки магнитное поле Земли «вздрагивает», наблюдается внезапное, очень резкое и сравнительно небольшое его изменение. Эти «магнитные крючки» вызваны непостедственным действием излучения вспышки на магнитное поле Земли.

Исследования распределения международных спокойных дней (Q) и международных возмущённых дней (D) в зависимости от прохождения через центральный меридиан. (СМР) показали заметный максимум Q – дней примерно через 3 дня после СМР активных областей. Что обнаружило существования «конуса избегания» над центром активности, который достигает Земли через 2,5 – 3 дня после СМР. Таким образом, периодическая магнитная активность обусловлена М-потоками, собирающихся в пучки отклоняющим действием активных областей.

Геомагнитная активность имеет годовые пики вблизи точек равноденствий, вызванные прохождением Земли на минимально возможной гелиографической широте (7° от солнечного экватора), т.е. вектор потока солнечной плазмы по отношению Земле является важной характеристикой степени геомагнитной активности. Исходя из этого, можно ожидать зависимость геомагнитной активности от всемирного времени, учитывая, что воздействие Солнца на Землю переносится СВ с запаздыванием на 4-5 суток.[7]

3. Магнитное поле Земли

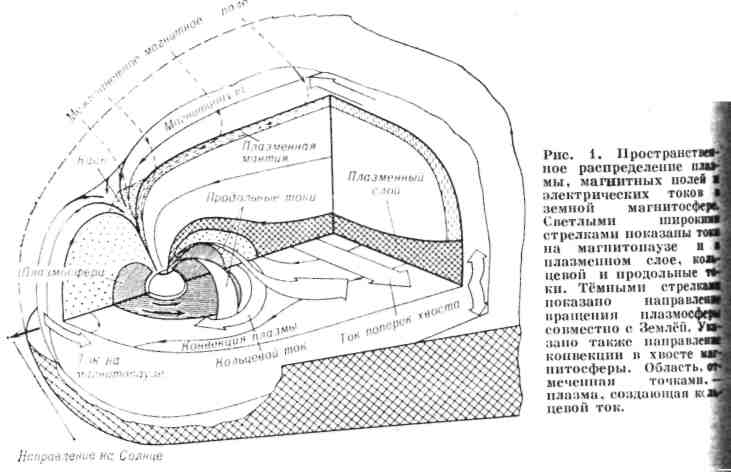

Из-за идеальной проводимости плазмы солнечного ветра магнитные силовые линии земного диполя не могут проникнуть в натекающий солнечный ветер и образует в первом приближении пустую магнитную полость около Земли – магнитосферу. В этом же приближении формы магнитосферы определяются балансом динамичного давления солнечного ветра и давлением магнитного поля Земли.

Магнитосфера представляет собой «тупое» препятствие для сверхзвукового СВ, и перед ней на расстоянии 13-17R>з>> >от центра Земли образуется отошедшая бесстолкновительная ударная волна (на рис. 1 показана ближайшей к Солнцу поверхностью), отклоняющая поток солнечной плазмы — обтекает магнитосферу. Передача энергии и импульса СВ в магнитосфере происходит лишь благодаря диссипативным процессам, а в отсутствие последних плазма и поля внутри магнитосферы находятся в статич. равновесии.


Несмотря на то, что плотность энергии межпланетного магн. поля (магнитное поле, вмороженное в плазму СВ) составляет всего 1% от плотности кинетической энергии СВ на орбите Земли, процессы пересоединения межпланетных и земных магнитных силовых линий существенно определяют структуру и динамику магнитосферы. Пересоединение происходит в небольшой области магнитосферы, где благодаря развитию плазменных неустойчивостей возрастает сопротивление плазмы, что нарушает вмороженность магнитных силовых линий в плазму. Это позволяет межпланетным и земным силовым линиям «разорваться» и «пересоединиться» между собой (см. рис.9). Наиболее благоприятной для протекания этих процессов является ситуация, когда межпланетное магнитное поле (ММП) антипараллельно земному магнитному полю в подсолнечной точке магнитопаузы. СВ увлекает пересоединённые силовые линии магнитного поля Земли, которые за тем образуют протяжённый магнитный шлейф – хвост магнитосферы.

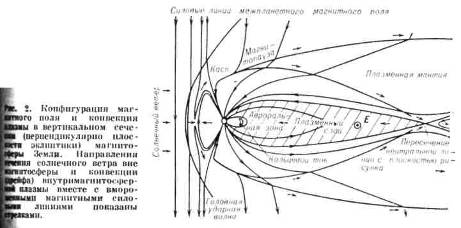

Рис.9 Конфигурация магнитного поля и конвекция плазмы в вертикальном сечении (перпендикулярно плоскости эклиптики) магнитосферы Земли. Направления сечении солнечного ветра вне магнитосферы и конвекции внутримагнитосфериной плазмы вместе с вмороженными магнитными силовыми линиями показаны стрелками.


3.1 Магнитосферные бури и суббури

Ударная волна и облако плазмы движутся со скоростью 1500 км/с и достигают Земли за 1,5-2 суток. Длительность возникающей бури пропорциональна ширине корпускулярного потока у Земли и скорости орбитального движения Земли. Для бури продолжительностью 24 часа она составит около 13°, а для двухчасовой -  1° (угловая широта, равная линейной, деленной на расстояние Земля –Солнце). Средний угол раствора корпускулярных потоков около 8—9°.

Типичная магнитная буря состоит из трёх фаз. Она начинается, когда межпланетная ударная волна достигает магнитосферы и сжимает её. Т.к. переходный ударный фронт имеет небольшую толщину (несколько тысяч километров), сжатие происходит весьма быстро( минуты), и отчётливо проявляется в вариациях геомагнитного поля как резкое увеличение его напряжённости.

После сжатия магнитосферы ударной волной и до начала главной фазы бури наблюдается несколько относительно спокойных часов – начальная фаза. В этот спокойный период магнитосфера окружена СВ, поток которого ослаблен в результате форшбуш-эффекта. Продолжительность периода варьирует от 10 мин. до 6 и более часов.

Главная фаза магнитосферной бури начинается, когда магнитосферы достигает плазменное облако, породившее ударную волну. Она характеризуется последовательностью взрывоподобных процессов – магнитными суббурями.

Плазменное облако турбулентно, в частности, северо-южная компонента ММП В в потоке плазмы крайне и иррегулярна. В период, когда Земля окружена потоком, в котором поле ММП В антипаралельно земному, происходит пересоединение межпланетных и геомагнитных линий, что приводит к появлению электрического поля Е, направленного поперёк магнитного хвоста с утренней стороны на вечернюю. Таким образом, при прохождении турбулентного потока плазмы наблюдается появления многих суббурь. Турбулентный М-поток также может быть причиной магнитосферных суббурь. Электрическое поле Е обуславливает внезапное начало интенсивного направления к Земле движения плазмы в магнитном хвосте и плазмосфере. В хвосте это движение обладает компонентой, направленной к нейтральному слою, т.е. происходит сложное перераспределение плазмы.

В начальной стадии развития суббури плазменный слой становится очень тонким. Вследствие этого резко меняется направление части тока, текущего в хвосте магнитосферы. Ток из хвоста магнитосферы вытекает вдоль магнитных силовых линий в утренний сектор овала полярных сияний, течёт вдоль полуночного сектора овала и вдоль силовых линий вытекает из вечерней части овала в хвост магнитосферы.

Конвекция магнитосферной плазмы к Земле и токи вдоль силовых линий приводят к ускорению частиц плазмы. Возникает горячая плазма с температурой 107 К или более; часть этой плазмы вторгается в верхнюю атмосферу высоких широт, а другая часть заполняет плазменный слой.

Горячая плазма частично инжектируется в область захвата и образует во время бури протонный пояс (так называемый кольцевой ток) и внешний радиационный пояс (электронный). Последовательное проявление магнитосферных суббурь может привести к генерации очень интенсивного протонного пояса. Его магнитный эффект на поверхности Земли проявляется в виде уменьшения горизонтальной составляющей геомагнитного поля в низких и средних широтах.

Горячая плазма, инжектируемая в высокоширотные районы, заметно возмущает полярную ионосферу, приводя к появлению полярных суббурь. Полярная электроструя, интенсивный концентрированный электрический ток вдоль овала полярных сияний, может быть идентифицирована с ионосферной частью тока, текущего из хвоста магнитосферы. Полярная электроструя вызывает полярные магнитные суббури. Для оценки активности магнитосферных суббурь используют интенсивность полярных магнитных суббурь. Для этой цели применяются индексы АЕ, AU, AL, выводимые из вариаций горизонтальной компоненты магнитного поля на станциях, расположенных в зонах полярных сияний.

В период главной фазы бури нейтральный состав верхней атмосферы в полярной области и ионосфера в средних широтах оказываются сильно возмущёнными. Причина этого явления до сих пор окончательно не установлена. Часть протонов не протонного пояса проникает в плазмосферу и возбуждает ионно-циклотронную неустойчивость. Предполагается, что в результате образуются горячие электроды. Опускаясь на высоты ионосферы в средних широтах, они приводят к образованию среднеширотных красных дуг.[8]

3.2 Единицы напряжённости магнитного поля

Их наиболее просто можно получить в рамках представлений о магнитных полюсах. Полюса одного знака испытывают отталкивание, противоположного – притяжение. И хотя магнитные полюса являются только теоретической абстракцией, они бывают полезны для описаний взаимодействия магнитных полей и магнитов. Полюсу приписывается единичная «магнитная масса», если со стороны равного ему по величине другого полюса, расположенного на единичном расстоянии, на него действует единичная сила. В системе СГС единицами силы служат дина и сантиметр. Магнитная масса полюса равна m, если на расстоянии 1 см сила, действующая на единичную массу, будет равна m дин. На расстоянии r на единичную массу действует в этом случае сила m/ r2 дин, в на массу m>1 >— m>1>· m / r2 дин (закон Кулона).

В некотором магнитном поле в точке Р на магнитную массу m>1> действует пропорционаольная ей сила, если присутствие этой массы не вызывает изменений магнитных свойств тела, создающего это поле. Такое условие выполняется, если m>1> мала. Если механическую силу, действующую на магнитную массу в точке Р, разделить на m>1>, то получится величина, называемая напряженностью магнитного поля в этой точке. В системе СГС единица напряженности называется гаусс (Гс). Физическая размерность напряженности г1/2 /см1/2·с = дин1/2 /см. В земном магнетизме часто употребляется меньшая единица напряженности поля, гамма : 1 = 10-5 Гс. []

3.3 Составляющие магнитного поля

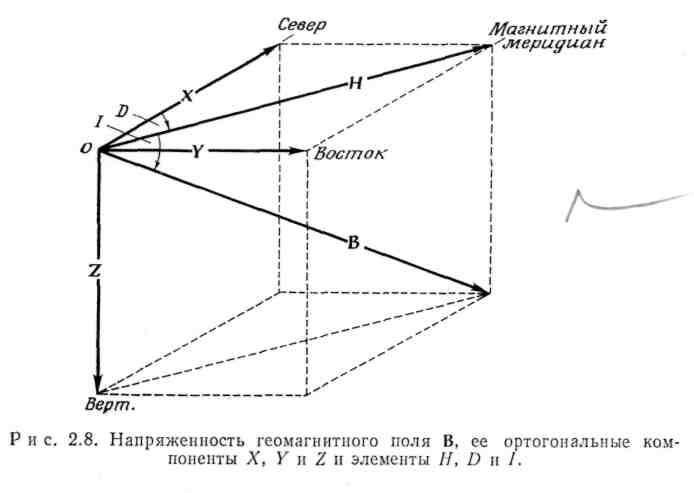

В любой точке О вектор напряженности магнитного поля F (В), может быть разложен на составляющие различными способами

В одном случае этими составляющими будут F, или В, - абсолютная величина (модуль) вектора – и два угла D и I. Угол D образован направлением на север и горизонтальной составляющей Н вектора В, I есть угол между В и Н. D считается положительным, если Н отклоняется к востоку, I положительно при отклонении В вниз от горизонтальной плоскости. Величина D называется магнитным склонением и – наклонением. Вертикальная плоскость, проходящая через Н, называется (местной) плоскостью меридиана.



В другом случае для разложения F (В) используются величины X, Y, Z - северная (Х) и восточная (Y) компоненты Н и вертикальная составляющая Z, которая считается положительной, если В направлена вниз. Напряженность F (В), называемая «полной силой», Н, Z (горизонтальная и вертикальная составляющая) и X, Y измеряются в гауссах или гаммах; D и I измеряются в дуговых градусах и минутах. Все 7 величин В, Н, D, I, X, Y, Z называются магнитными элементами. Между собой они связаны следующими соотношениями:

Н = В cos I,Z = B sin I = H tg I,

X = H cos D,Y = H sin D,(1)

X2 + Y2 = H2 ,X2 + Y2 + Z2 = H2 + Z2 = B2.

Для полного описания В достаточно трех независимых элементов. Если эти элементы заданы, то любые другие могут быть получены из соотношения (1).

Обычная стрелка компаса уравновешивается, вращаясь горизонтально на вертикальной оси. Компасная стрелка, уравновешенная до намагничиванию и способная вращаться в плоскости магнитного меридиана вокруг горизонтальной оси, называется буссолью наклонения, или инклинатором. В северной полусфере Земли почти везде северный полюс магнитной стрелки направлен вниз (I положительно), в южном полушарии вниз направлен южный полюс стрелки (I отрицательно). Области положительного и отрицательного I разделены линией (называемой магнитным экватором, или экватором наклонения), вдоль которой I= 0. Магнитная стрелка (уравновешенная до намагничивания) в любой точке на этой кривой располагается горизонтально.

В точках, где горизонтальная компонента В исчезает, магнитная стрелка устанавливается вертикально. Эти точки называются полюсами магнитного наклонения, или полюсами наклонения. Две основные точки такого типа обычно называются магнитными полюсами Земли. Одна из них находится в Арктике, вторая – в Антарктиде. На эпоху 1965г. их координаты были соответственно 75°,6 с.ш., 101° з.д. и 66°,3 ю.ш., 141° в.д.

В любой точке Р на сферической поверхности имеется естественное направление, характеризующее эту точку, — радиальное направление. Поскольку Н, Z и I определяются относительно этого направления, а В вообще не требует для своего определения какого-либо направления, эти четыре составляющие можно назвать собственными магнитными элементами. Но В не может быть определено полностью только этими элементами. Чтобы определить азимут Н, нужно выбрать некоторое нулевое направление, от которого можно отсчитать магнитное склонение D. В качестве такого направления выбрано направление на северный географический полюс. Так как ось вращения Земли не связана непосредственно с конфигурацией геомагнитного поля, D (как и X, Y) определяется относительно условного направления, принятого на основе простого соглашения. Поэтому D, X и Y можно назвать относительными магнитными элементами.

4. Индексы, характеризующие геомагнитные вариации

    Локальный К-индекс – квазилогарифмический индекс (увеличивается на 1 при увеличении возмущённости ≈ в 2 раза), вычисляемый по данным конкретной обсерватории за 3-х часовой интервал времени. Таким образом, мы имеем 8 К-индексов для каждых гринвичских суток. Для одного интервала используются магнитограммы для трёх компонентов (, D —магнитное склонение, т.е. угол между плоскостями гринвичского и магнитного меридианов; Н —магнитный меридиан, азимут которого определяется по D; Z —показатель напряженности магнитного поля по вертикали, см. рис.10) на каждой станции. Для каждой компоненты оценивается амплитуда r в течении интервала учитывается поправка на вариации солнечно-суточные (Sq), лунно-суточные (L), а когда необходимо, вариации радиационного излучения (Sqа). (Sqа исключаются, т.к. они обусловлены рентгеновским и ультрафиолетовыми излучениями из областей солнечных вспышек, а не потоком солнечной плазмы.)

Наибольшая из трёх амплитуд в каждом временном интервале. используется для К-индекса. Для каждой обсерватории имеется таблица, дающая пределы r, определяемое полулогафмической шкалой, для каждой из 10 величин К. Например, таблица.1 для обсерваторий на широте 50°.

Таблица 1.

r()

0  5 10 20 40 70  120  200 300  500

K

0 1 2 3 4 5 6 7 8 9

    Трёхчасовой планетарный К>- индекс, введенный Бартельсом в 1939г., усреднённые К–индексы для 12 выбранных обсерваторий, расположенных в северном и южном полушариях, от умеренных широт вплоть до 63°(изменяется от 0 до9).

Таблица 2.

Обсерватория

Широта

Обсерватория

Широта

Минук (Канада)

61,8°N

Руде Сков (Дания)

55,9°N

Ситка (Аляска)

60,0

Вингст (Ирландия)

51,6

Лервик (Шотландия)

62,5

Виттевин (Голландия)

54,1

Эксдалемьюр (Шотландия)

58,5

Хартланд (Англия)

54,6

Лёво (Швеция)

58,1

Ажинкоурт (Канада)

55,1

Фредериксбург (США)

49,6

Амберлей (Новая Зеландия)

47,7°S

К> – индекс отражает флуктуации электрического тока, не учитывая структуру поля возмущения. Интерпретация связи между К> – индексом и другими геомагнитными данными не всегда прямая. Одна из причин заключается в том, что 12 станций, участвующих в определении К> – индекса, расположены в субавроральной зоне. Это указывает на то, что большие значения Кр, как 6, 7, 8, 9, обусловленные главным образом полярными магнитными возмущениями. С другой стороны, низкие значения К>могут быть следствиями других типов геомагнитных возмущений.

Количественно состояние магнитного поля в зависимости от К>можно приблизительно охарактеризовать данным образом

Таблица 3.

К> и менее

спокойное

К>= 2 …3

слабо возмущенное

К>= 4

возмущенное

К>= 5 …6

магнитная буря

К>= 7 и более

большая магнитная буря

К>- индекс обладает полулогарифмической связью с амплитудой r. Для того, чтобы К>перевести в линейную шкалу Бартельс ввел следующую таблицу для получения трехчасового ар – индекса, измеряющего изменчивость индукции (индуктивность) геомагнитного поля в нанотесла (нТл),

Таблица 4.

К>

= 0>0> 0+ 1- 1>0 >1+ 2- 2>0> 2+ 3- 3>0> 3 4- 4>0 >4+

ар

= 0 2 3 4 5 6 7 9 12 15 18 22 27 32

К>

= 5- 5>0> 5+ 6-> >6>0> 6+ 7- 7>0> 7+ 8- 8>0> 8+ 9-> >9>0>

ар

= 39 48 56 67 80 94 111 132 154 179 207 236 300 400

Эта таблица составлена таким образом, что ар – индекс станций на геомагнитной широте  50° может рассматриваться как амплитуда наиболее возмущенной из трех компонентов поля, выражаемая в единицах 2. Ежедневный Ар –индекс получается в результате суммирования восьми величин ар для каждого дня. Именно он использован в данной работе.

    Постановка задачи

Цель работы:

Статистический анализ Ар и Rw- индексов, описывающих солнечную и геомагнитную активности, c помощью их автокорреляционных и взаимокорреляционной функций.

Вычитая из функции Х(t) ее среднее значение по 365 точкам, приводим исходную реализацию к виду Y(t), близкой к стационарному в смысле математического ожидания. Очевидно, что это ожидание центрирует реализацию, т.е. m>y>(t) = 0.

Систематика оценок: оценки характеристик случайных функций обознацим символом «тильда», K() – оценка приближенного значения корреляционной функции, полученного по реализации конечной длины.

Оценка параметра несмещённая, если при увеличении объема выработки и ее реализации математическое ожидание оценки стремится к истинному значению параметра, т.е. оценка не имеет систематической ошибки, оценка параметра состоятельна, если при увеличении длины реализации дисперсия оценки стремится к нулю. Несмещенная оценка является эффективной, если она обладает свойством минимума дисперсии по сравнению с другими оценками. В предположении эргодичности изучаемого процесса в качестве оценки корреляционной функции можно принять следующее выражение:

где (1)

Из-за конечности реализации, что предполагает y(t) = 0 при t 0 и t T, при вычислении K>х>() при конкретном  верхний предел интеграла и нормированный множитель превращаются T-, т.е.

(2)

При равномерном дискретном задании реализации интервал между отдельными t равен T/n, n—общее число измеренных значений. Тогда = m·∆t = m·T /n, T- =( n – m) T /n, а выражение (2) превращается в

(3)

Эта оценка корреляционной функции является несмещенной, но, к сожалению, несостоятельной. Последнее утверждение чего понять, если учесть, что при m → n в формировании оценки принимает участие всего несколько сомножителей, из-за чего дисперсия оценки (3) не будет стремиться при больших m к нулю каким бы большим не было число n. По этой причине подобная оценка обычно используется при mn /5/

Чтобы получить состоятельную оценку корреляционной функции, приходится вводить весовую функцию, которую часто называют окном данных. Смысл подобного преобразования заключается в уменьшении веса значений корреляционной функции при больших m пропорционально числу точек, принимающих участие в формировании этих значений.

Простейший вид весовой функции – это «треугольник»

Λ(m) =, которая обеспечивает линейное уменьшение веса.

В этом случае оценка корреляционной функции запишется как

(4)

Оценка вида (4), часто называемая усеченной оценкой, будет состоятельной, но смещенной, со смещением (n-m)/n .

При получении оценок взаимных корреляционных функций двух случайных процессов, X(t) и Y(t), к стационарному в указанном выше смысле виду, следует учесть, что функция K>xy>() не является четной функцией, поэтому она должна быть получена в интервале – T … + T.

На практике используют соотношение K>xy>() = K>xy>(-), т.е. учитывают зеркальную симметрию взаимной корреляционной функции. Несмещенные оценки находят на интервале 0…-Т с помощью выражений

(5)

(6)

Если ввести весовую функцию в треугольник, то выражение (5) и (6) перепишутся в виде

(7)

(8)

Чтобы из этих выражений сформировать, например взаимную корреляцию функции K>xy>() на интервале – T … + T, необходимо отразить выражение (8), полученное на интервале 0 … -Т относительно оси координат в положение 0…-Т, а выражение (7) оставить без изменений.

6. Реализация задачи

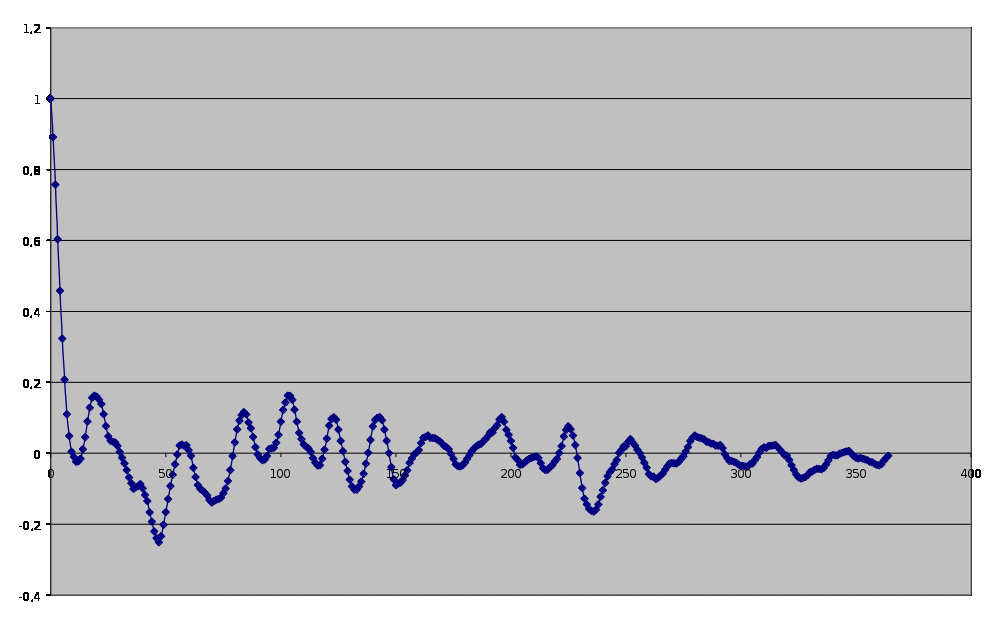

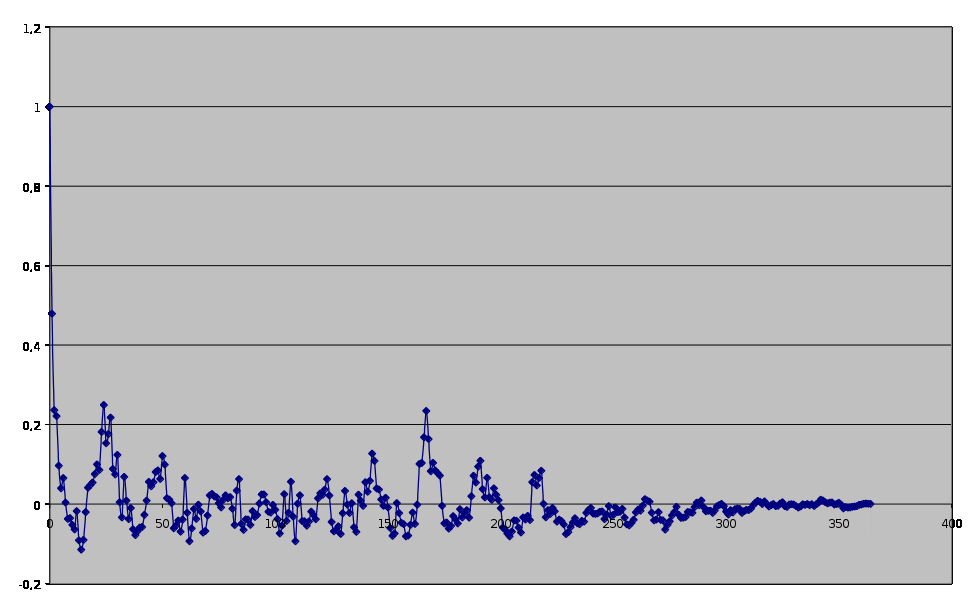

Для прослеживания внутригодовых вариаций изменчивости чисел Вольфа и Ар-индекса был взят год максимума солнечной активности 2002 год за прошедший цикл (1997г.-2008г). В приложении (таблица 5) находятся исходные данные к построенным диаграммам №1- №3.

Автокорреляционная функция Ар показывает полугодовые пики, связанные с достижением Землей в ее годичном движении наибольших гелиоцентричный широт в , которые сопровождаются постепенно затухающими всплесками. Как и ожидалось, проявляется 25-27 дневная цикличность.

Как видно из диаграммы №3, четкая цикличность Ар индекса не полностью совпадает с внутригодовыми циклами показателя солнечной активности, т.к. изменчивость индексов Ар больше чем чисел Вольфа.

Между тремя наибольшими положительными пиками в точках 19, 104, 195 имеется периодичность около 90 дней (диаграмма №2). Подобное наблюдается с тремя наибольшими отрицательными пиками в точках 47, 133, 236 (период между ними так же около 90 дней). Исходя из данных фактов следует предположение, что данная периодичность является внутригодовым циклом чисел Вольфа.

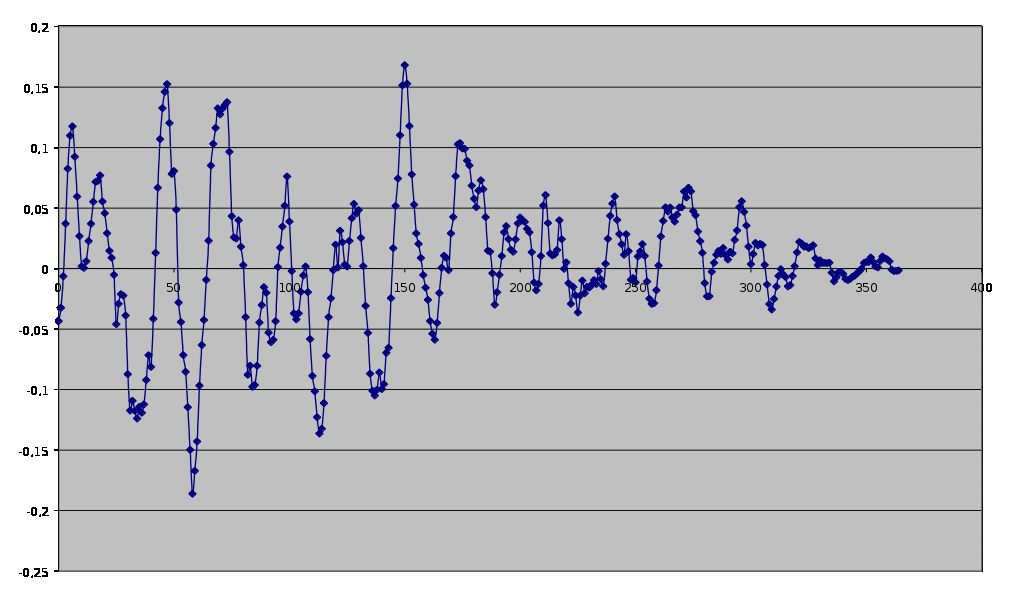

Из взаимной корреляционной функции Ар и Rw видна наибольшая взаимосвязь с 27 дневной цикличностью. Исходя из подобного разброса, можно сделать вывод, что некая взаимосвязь между числами Вольфа и Ар-индексом существует, но довольно слабая.

Выводы

Основной задачей настоящей работы являются статистические оценки автокорреляционных функций Ар и Rw и связи между изменениями солнечной активности и предполагаемыми результатами их воздействий – проявлениями природных процессов на Земле.

Для того, чтобы более детально отобразить характер солнечно-земных связей был рассмотрен год максимума прошедшего цикла, т.е. 2002 год. Как и ожидалось, автокорреляционная функция Ар-индекса выявила 25-27 дневную цикличностью со смещением в 2-5 дня, а также полугодовые пики , связанные с достижением Землей наибольших гелиографичных широт. Автокорреляционная функция чисел Вольфа за данный год показала, что между положительными и отрицательными пиками имеется цикличность примерно равная 90 дням.

Изменчивость процессов, происходящих в биосфере, бесспорно, связана с солнечной активностью. В наше время существуют предположение, что солнечная активность (её минимумы) влияет на физиологию, психологию людей, а как следствие, на все факторы, связанные с человеческой деятельностью.

Литература

    http/www/krugosvet.ru/articles/125/1012579/10125/a4.htm Гелиофизические связи

    С.-И. Акасофу, C. Чепмен. Развитие центра активности. Солнечно-земная физика. 2-я часть. М.: «Мир» — 1974. —с. 194-197.

    И.П. Дружинин, Н.В. Хомянова. Выбор характеристик солнечной активности.// Солнечная активность и переломы хода природных процессов на Земле. М.: «Наука» - 1969г. – с.13.

    В.П Вязыцин. Природа пятен //Курс астрофизики и звездной астрономии том №3 М.: «Мир» — 1964. — с. 61-62.

    В.П Вязыцин. Магнитное поле пятен. Общее магнитное поле Солнца..//Курс астрофизики и звездной астрономии том №3 М.: «Мир» — 1964. — с. 57.

    Бакулин П.И., Канонович Э.В., Мороз В.И. Общие сведения о Солнце.// Курс общей астрономии. 5-е изд. М.: «Наука» 1983 — с.265.

    С.-И. Акасофу, C. Чепмен. М-потоки; межпланетная секторная структура и разрывы. Солнечно-земная физика. 2-я часть. М.: «Мир» — 1974. —с.280-293.

    С.-И. Акасофу, C. Чепмен. Магнитосферные бури.// Солнечно-земная физика. 2-я часть. М.: «Мир» — 1974. —с.319-322.

    С.-И. Акасофу, C. Чепмен. Солнце и межпланетные магнитные поля. Солнце как источник межпланетной секторной структуры. // Солнечно-земная физика. 2-я часть. М.: «Мир» — 1974. —с.13.

    С.-И. Акасофу, C. Чепмен. Магнитное поле Земли. Составляющие магнитного поля. // Солнечно-земная физика. 2-я часть. М.: «Мир» — 1974. —с. 96-99.

    С.-И. Акасофу, C. Чепмен. Геомагнитные индексы. // Солнечно-земная физика. 2-я часть. М.: «Мир» — 1974. —с. 293-301.

    А.М. Грецкий,Н.Н. Евсюков. Корреляционный анализ солнечно-земных связей.//Астрофизические приложения методов теории случайных функций. Харьков ХГУ 1988 —с.10-14.

    И.П. Дружинин, Н.В. Хомянова.. Солнечная активность и переломы хода природных процессов на Земле. М.: «Наука» - 1969г. – с.323.

ПРИЛОЖЕНИЯ

Таблица 5

Автокорреляционная функция

Взаимнокорреляционная функция

Ар

Rw

m

Ар

Rw

Ap и Rw

8

136

0

1

1

-0,043418337

8

135

1

0,479214

0,891484405

-0,032346353

2

136

2

0,2362601

0,75712881

-0,006358507

3

142

3

0,2212125

0,603324564

0,037205603

2

118

4

0,0964894

0,457647913

0,082522988

2

98

5

0,0393132

0,32324094

0,10987131

7

90

6

0,0656402

0,207290476

0,117568707

11

100

7

0,0039018

0,109998494

0,092385046

2

121

8

-0,0375195

0,048297058

0,059495084

19

115

9

-0,0351303

0,004253873

0,02682969

27

129

10

-0,0524914

-0,010780692

0,001864774

17

129

11

-0,0636552

-0,024308911

0,000603082

13

124

12

-0,0180339

-0,023297191

0,006025588

8

122

13

-0,0913351

-0,015678333

0,022763809

7

104

14

-0,1147042

0,011263122

0,036970394

4

87

15

-0,0900614

0,045129909

0,055126233

8

74

16

-0,0203419

0,089272458

0,071638867

5

86

17

0,0410715

0,128538273

0,07249978

14

99

18

0,0474759

0,15623411

0,076967666

10

109

19

0,0540686

0,162322499

0,05540944

11

118

20

0,0754446

0,159601194

0,045723299

6

120

21

0,0996992

0,150926147

0,029195898

8

140

22

0,0857559

0,138651926

0,014629419

4

115

23

0,1812762

0,109614039

0,008907192

10

94

24

0,2494436

0,076498445

-0,005239299

8

106

25

0,1530436

0,047347525

-0,045942437

8

118

26

0,1761347

0,035047614

-0,029064068

7

121

27

0,217776

0,031960456

-0,021164192

4

116

28

0,0884773

0,030478354

-0,022349424

3

119

29

0,0744265

0,020734717

-0,038802115

6

112

30

0,12363

0,003535305

-0,087335761

14

113

31

0,0044973

-0,012855953

-0,11738497

19

135

32

-0,0335014

-0,028683285

-0,109299685

4

159

33

0,0684985

-0,047862021

-0,117414507

6

153

34

0,0085433

-0,068890926

-0,123895245

23

151

35

-0,0375829

-0,084925279

-0,114150682

22

125

36

-0,0100632

-0,100522647

-0,119140025

15

104

37

-0,063348

-0,096154562

-0,112206678

11

104

38

-0,0781112

-0,093039943

-0,092163737

11

110

39

-0,0682877

-0,087322278

-0,071548518

9

105

40

-0,0587905

-0,099526075

-0,081282005

14

109

41

-0,0576537

-0,118081799

-0,041537316

9

110

42

-0,0270442

-0,135020862

0,012954569

12

104

43

0,0084534

-0,166505443

0,066783526

3

92

44

0,0557459

-0,193146244

0,106890041

3

103

45

0,0447363

-0,220788931

0,132614053

5

79

46

0,0548359

-0,239884132

0,146020753

12

91

47

0,0805798

-0,251149379

0,152486723

11

80

48

0,0847666

-0,234010116

0,120250916

6

78

49

0,0630902

-0,201826605

0,07819627

8

95

50

0,1209761

-0,166331819

0,080623072

8

81

51

0,0990873

-0,129527758

0,04863746

8

84

52

0,0145549

-0,092981477

-0,028102599

4

94

53

0,0113397

-0,060652334

-0,044156542

5

99

54

0,0024735

-0,031708788

-0,071434715

6

121

55

-0,0608464

-0,003848406

-0,085279907

8

123

56

-0,0541288

0,021702056

-0,114540308

6

107

57

-0,0414586

0,024324856

-0,149752173

25

97

58

-0,0696189

0,020426976

-0,186051037

10

109

59

-0,0389993

0,022246583

-0,167098137

6

78

60

0,0656977

0,008545165

-0,142760838

11

112

61

-0,0219932

-0,00733864

-0,096748902

10

114

62

-0,0935731

-0,041139369

-0,063192189

21

106

63

-0,0614018

-0,067154588

-0,042466642

17

112

64

-0,0125294

-0,090177788

-0,009331003

9

93

65

-0,0375005

-0,100496957

0,023005533

4

79

66

-0,0014797

-0,105168

0,085112459

5

74

67

-0,0187064

-0,111633758

0,103032872

9

78

68

-0,0718499

-0,119338808

0,116183732

10

103

69

-0,0677408

-0,132155164

0,132387748

11

90

70

-0,0290101

-0,139219751

0,127473985

5

92

71

0,0217804

-0,134610717

0,13211084

3

87

72

0,0257696

-0,130858292

0,135095584

5

100

73

0,0192042

-0,128915641

0,137508921

3

94

74

0,0172377

-0,125149043

0,096499576

2

88

75

0,0019482

-0,113245989

0,043337328

14

92

76

-0,0085841

-0,099870667

0,025763105

19

76

77

0,0111599

-0,078285542

0,024869614

9

85

78

0,0218238

-0,047810908

0,039937981

7

95

79

0,0147391

-0,008286029

0,018103042

6

93

80

0,0176358

0,030317929

0,002735658

13

106

81

-0,011677

0,066952439

-0,040115854

45

111

82

-0,0526823

0,091704093

-0,087744933

7

109

83

0,0336655

0,107460558

-0,080271018

11

101

84

0,0627905

0,115806072

-0,097679314

4

115

85

-0,0497856

0,109428012

-0,096211809

2

107

86

-0,0651392

0,086566567

-0,080303161

5

114

87

-0,0385303

0,070373028

-0,044545734

20

111

88

-0,0388218

0,045501785

-0,030106111

20

125

89

-0,0523814

0,016975028

-0,015378244

18

116

90

-0,0177286

-0,003703376

-0,019953549

14

130

91

-0,0324916

-0,01375774

-0,052840166

14

126

92

-0,0275614

-0,019941712

-0,060901995

5

127

93

0,0011895

-0,017907731

-0,058831374

3

127

94

0,0241376

-0,007747783

-0,04355538

4

136

95

0,0241313

0,01184636

0,001208944

7

138

96

0,0043356

0,013464792

0,017315645

2

134

97

-0,0193706

0,015457404

0,034599191

3

148

98

-0,0214708

0,029523417

0,051956449

5

142

99

-0,0018771

0,051929806

0,076098935

15

152

100

-0,0142455

0,088650598

0,038783871

16

162

101

-0,0376194

0,122096433

-0,002087532

17

144

102

-0,0738232

0,142632013

-0,037045322

13

150

103

-0,0545084

0,162310984

-0,041888284

6

138

104

0,0248139

0,161644831

-0,036964747

7

113

105

-0,0424543

0,150911974

-0,019140264

62

94

106

-0,0218078

0,12259339

-0,005778694

63

106

107

0,056215

0,088849912

0,001749819

62

104

108

-0,0318495

0,057137403

-0,019424383

70

102

109

-0,0935358

0,039717948

-0,058198503

5

95

110

0,0010615

0,02451044

-0,08873203

11

93

111

0,0221797

0,018165422

-0,101385106

27

114

112

-0,0430894

0,013809296

-0,122796299

7

150

113

-0,0428667

0,003870924

-0,136255993

3

147

114

-0,0544136

-0,013758803

-0,132356256

3

101

115

-0,0437658

-0,026875371

-0,111233047

10

88

116

-0,0191289

-0,03483448

-0,072086263

20

71

117

-0,0276266

-0,033693959

-0,040042881

9

87

118

-0,0380482

-0,015874901

-0,024506919

7

85

119

0,0141197

0,009950393

-0,001317955

4

102

120

0,02684

0,041080372

0,019788642

5

114

121

0,0233023

0,077495903

0,000974991

5

149

122

0,0363263

0,09614216

0,031285849

4

166

123

0,0626462

0,101572369

0,021754125

3

172

124

0,021443

0,094654832

0,003125609

8

149

125

-0,0452167

0,066488613

0,001710189

8

157

126

-0,0687121

0,034504062

0,022846773

8

142

127

-0,0653697

0,005782552

0,041557949

6

126

128

-0,0558907

-0,024367996

0,053492583

15

133

129

-0,0753275

-0,050213665

0,045497212

49

138

130

-0,023204

-0,074709488

0,048391826

15

130

131

0,0331099

-0,093543986

0,025367832

8

104

132

-0,0013426

-0,103240409

0,001995983

29

76

133

-0,0224513

-0,103261669

-0,030834108

12

74

134

0,0022782

-0,094203053

-0,053132277

7

84

135

-0,0586191

-0,080248301

-0,086838195

5

86

136

-0,0699612

-0,05816303

-0,101005253

14

93

137

0,0237704

-0,029783146

-0,10494343

11

93

138

0,0083415

0,000938142

-0,100070932

10

107

139

-0,0045553

0,037386147

-0,085886499

10

121

140

0,0550228

0,075229123

-0,099606812

8

137

141

0,0307604

0,093319869

-0,095464048

78

136

142

0,058634

0,099736019

-0,069626015

2

128

143

0,1269622

0,101964797

-0,065461968

4

127

144

0,1086436

0,093043486

-0,024429602

7

121

145

0,0390211

0,066468681

0,016906625

22

123

146

0,036576

0,035110597

0,051793562

9

119

147

0,0114217

0,000240565

0,074391877

7

114

148

-0,0043813

-0,039380442

0,110156689

6

103

149

0,0161049

-0,073966267

0,151432517

3

120

150

-0,0086075

-0,090682718

0,168137357

4

124

151

-0,0600387

-0,085409657

0,152793168

16

129

152

-0,0800478

-0,082960128

0,117816078

10

133

153

-0,0738563

-0,075546963

0,07775756

13

150

154

0,0026852

-0,06274478

0,052886209

6

126

155

-0,0227987

-0,048118738

0,029014333

4

135

156

-0,0469697

-0,027205613

0,020459672

5

135

157

-0,0502587

-0,014904019

0,008729927

14

127

158

-0,0811191

-0,003669209

-0,00532463

8

113

159

-0,079125

0,001567337

-0,015782247

14

88

160

-0,0522484

0,00900334

-0,025817835

8

68

161

-0,0214382

0,028625174

-0,043393361

6

75

162

-0,0498675

0,043401897

-0,053873088

7

55

163

-0,001672

0,046172013

-0,05878772

4

73

164

0,101091

0,049738145

-0,04496468

4

70

165

0,1033242

0,042944449

-0,020232412

7

80

166

0,1681775

0,042837528

0,000735494

4

60

167

0,2343454

0,042432875

0,01056888

10

87

168

0,1634896

0,038017309

0,008727169

11

79

169

0,0826404

0,033938009

-0,001300209

5

74

170

0,1038285

0,028229203

0,029040829

7

57

171

0,0847623

0,020166538

0,042583703

6

57

172

0,0779898

0,017296323

0,076355645

9

65

173

0,0716859

0,01084341

0,102689723

5

74

174

-0,0043393

-0,002754294

0,103662051

8

76

175

-0,0488913

-0,016183883

0,09920611

5

74

176

-0,0462658

-0,031437367

0,098992402

2

66

177

-0,0615796

-0,036613428

0,089144894

2

60

178

-0,0552991

-0,037438678

0,085297065

5

66

179

-0,0305243

-0,03437216

0,068477987

12

72

180

-0,0391724

-0,026999212

0,057631655

14

58

181

-0,0486296

-0,016321011

0,050783661

5

61

182

-0,0128944

-0,005450397

0,064450981

4

80

183

-0,0338942

0,00576589

0,07299626

5

82

184

-0,0237459

0,01302134

0,065610738

12

88

185

-0,0154427

0,019054718

0,042569152

22

75

186

-0,0339494

0,023917457

0,014862521

8

66

187

0,0195921

0,026091844

0,014032426

8

63

188

0,0710448

0,033316945

-0,003929664

12

64

189

0,0540186

0,039562129

-0,029883282

7

58

190

0,0941402

0,047839698

-0,019606816

5

61

191

0,1089652

0,05855156

-0,005164023

19

52

192

0,0372673

0,058794635

0,010335995

6

72

193

0,0166457

0,07060813

0,029944527

2

78

194

0,066014

0,078758582

0,035101752

4

96

195

0,0172031

0,094702667

0,024290605

12

99

196

0,010791

0,101946194

0,015604852

20

91

197

0,0393637

0,08897393

0,013824365

5

92

198

0,0232185

0,065556619

0,024070816

10

83

199

0,0096718

0,051877807

0,037300295

18

77

200

-0,0107769

0,03463118

0,042297022

20

77

201

-0,0594354

0,014832443

0,039769665

16

91

202

-0,0645327

-0,011868151

0,038648566

17

121

203

-0,074246

-0,019179711

0,032887138

7

129

204

-0,0812464

-0,03268224

0,029905869

12

133

205

-0,0689304

-0,031674329

0,013446684

12

164

206

-0,0410754

-0,0264794

-0,011532282

17

182

207

-0,0417905

-0,020513522

-0,017994146

11

192

208

-0,0594247

-0,016199119

-0,012634485

10

181

209

-0,0713307

-0,013415717

0,010292732

6

174

210

-0,0335097

-0,01041856

0,052055701

7

148

211

-0,0389379

-0,009201237

0,060856821

25

137

212

-0,0295624

-0,013191333

0,037631716

42

132

213

-0,040322

-0,028320267

0,012471533

14

121

214

0,0549605

-0,042550338

0,010915526

13

95

215

0,073122

-0,047543207

0,011774853

4

84

216

0,0467915

-0,046522452

0,015273648

4

87

217

0,0655843

-0,039335707

0,039927122

4

88

218

0,0839476

-0,033681735

0,024342294

6

76

219

0,0005831

-0,023849602

-0,000195763

14

73

220

-0,0332249

-0,016176973

0,005174209

15

73

221

-0,0153628

0,000604875

-0,012111009

13

99

222

-0,0245943

0,019404892

-0,02913639

12

117

223

-0,0098293

0,047011613

-0,015182583

8

134

224

-0,0181159

0,065857185

-0,022145272

12

177

225

-0,0441091

0,075725371

-0,036262378

22

185

226

-0,039035

0,067651811

-0,022315543

11

174

227

-0,0427505

0,049904418

-0,009951147

8

186

228

-0,0511994

0,022971733

-0,020305863

21

179

229

-0,0757508

-0,013448138

-0,015005058

30

164

230

-0,0707062

-0,056012295

-0,01565109

30

140

231

-0,0579844

-0,098190226

-0,013355597

32

127

232

-0,046613

-0,128177735

-0,009455166

8

114

233

-0,0357756

-0,144306253

-0,012786252

7

123

234

-0,0482159

-0,157073002

-0,002058197

4

99

235

-0,0508083

-0,162743274

-0,008873898

5

98

236

-0,042032

-0,164856006

-0,014651506

16

79

237

-0,0442165

-0,159058173

0,003921845

13

80

238

-0,02232

-0,144543659

0,024604

7

81

239

-0,0145757

-0,12315147

0,043496306

8

82

240

-0,00985

-0,104439838

0,053592053

8

97

241

-0,0238497

-0,083434762

0,059578483

7

106

242

-0,024697

-0,065208749

0,040176665

11

120

243

-0,0233243

-0,05329976

0,02852502

8

136

244

-0,0192933

-0,046015307

0,020039271

7

147

245

-0,0185415

-0,031121387

0,011336817

42

144

246

-0,037692

-0,019225154

0,028410347

7

132

247

-0,0265572

0,000531198

0,01445552

7

118

248

-0,0052209

0,008478284

-0,009311131

57

120

249

-0,0292401

0,019068183

-0,007836763

36

124

250

-0,027161

0,019650801

-0,011364421

9

116

251

-0,0084985

0,031802422

0,010016454

24

118

252

-0,0201959

0,039541134

0,014162389

26

109

253

-0,0195217

0,029752939

0,020143171

14

109

254

-0,0119997

0,021349757

0,010546337

11

109

255

-0,0342476

0,009834082

-0,010662942

8

87

256

-0,0513297

0,000542148

-0,024941502

6

97

257

-0,0534701

-0,01207597

-0,029268871

6

99

258

-0,0474275

-0,026896188

-0,028573017

11

116

259

-0,0394863

-0,04096167

-0,017831346

14

121

260

-0,0210223

-0,058832461

0,002497364

15

112

261

-0,0135992

-0,065361822

0,02661077

4

114

262

-0,0165691

-0,065661325

0,039310757

6

106

263

-0,0041214

-0,072781454

0,050559745

6

108

264

0,0121846

-0,068972335

0,047097416

2

112

265

0,009205

-0,062982451

0,05044377

2

103

266

0,0062812

-0,057382781

0,042241857

2

111

267

-0,0219313

-0,046882812

0,038862709

5

90

268

-0,0409263

-0,036995314

0,044591994

6

90

269

-0,0390833

-0,02936246

0,050495025

5

80

270

-0,0204422

-0,027628248

0,050670509

4

76

271

-0,0399021

-0,028585488

0,063642626

28

64

272

-0,0408476

-0,029036116

0,0586674

67

58

273

-0,0643431

-0,024413706

0,066881475

53

70

274

-0,0523951

-0,015918131

0,063790962

45

67

275

-0,0433397

-0,00884217

0,047463369

64

60

276

-0,028799

0,004467724

0,0440688

28

76

277

-0,0205533

0,017237769

0,030582393

15

81

278

-0,0069036

0,033973265

0,022620902

48

79

279

-0,0269719

0,043664461

0,012912088

33

101

280

-0,0348378

0,049745941

-0,011964215

20

106

281

-0,0339474

0,045702782

-0,022957102

16

129

282

-0,032648

0,04330977

-0,022888906

6

121

283

-0,0197308

0,041306705

-0,002554332

6

122

284

-0,020512

0,038933712

0,004756284

5

119

285

-0,0219801

0,032396644

0,01140725

23

114

286

-0,00772

0,030811785

0,014592476

18

116

287

0,0037648

0,027143161

0,012186415

18

128

288

-0,0029743

0,026634245

0,016973865

13

110

289

0,009056

0,021574229

0,011027071

14

118

290

-0,0076661

0,021023679

0,007419142

14

120

291

-0,0182709

0,022833099

0,013827232

10

122

292

-0,0169825

0,014226793

0,012626319

8

93

293

-0,0164551

-0,003048314

0,023672068

10

88

294

-0,0221362

-0,013903284

0,031592945

11

77

295

-0,0158594

-0,022064897

0,050751518

63

73

296

-0,0055941

-0,021801979

0,05573478

39

77

297

-0,0025389

-0,024630648

0,046881536

27

81

298

0,000308

-0,026686244

0,035571736

25

84

299

-0,0051976

-0,032597819

0,018046075

19

87

300

-0,0191277

-0,035844694

0,003662442

14

114

301

-0,0263008

-0,035616501

0,01200624

16

120

302

-0,0153011

-0,037374454

0,021260425

20

110

303

-0,0212088

-0,03751734

0,01915095

7

124

304

-0,0130932

-0,03122317

0,020463885

28

115

305

-0,0111547

-0,029137899

0,019500006

35

123

306

-0,0121729

-0,019599245

0,002971801

23

107

307

-0,0221724

-0,011125285

-0,013122017

24

122

308

-0,0178035

0,001862969

-0,029405262

21

137

309

-0,0146722

0,011963291

-0,033855557

13

145

310

-0,0150848

0,016383286

-0,025095702

5

122

311

-0,0112956

0,01480321

-0,014892275

6

129

312

-0,0026837

0,020059174

-0,006121105

17

126

313

0,0035081

0,020844384

-0,000472798

12

114

314

0,0082665

0,021373852

-0,004820331

17

100

315

0,0056806

0,02316963

-0,007087417

13

94

316

-4,31E-05

0,016378945

-0,014728693

8

104

317

0,0065953

0,00929673

-0,013629465

12

102

318

5,848E-05

0,002103351

-0,006069741

7

89

319

-0,0062003

-0,00579111

0,00204441

7

91

320

-0,0028173

-0,006988617

0,013303669

10

93

321

0,0001706

-0,019078548

0,021970657

14

74

322

-0,0050465

-0,033619372

0,020663498

25

94

323

-0,0043359

-0,047484741

0,018048616

50

82

324

0,0013451

-0,059982549

0,018376997

26

79

325

0,0044386

-0,068062664

0,016896765

17

77

326

-0,0054047

-0,071427179

0,01776124

15

67

327

-0,0070953

-0,069659394

0,019243448

15

56

328

-0,0010882

-0,06722767

0,00835116

13

49

329

-0,000471

-0,061741476

0,002811715

24

68

330

-0,0012286

-0,053917546

0,006890193

12

70

331

-0,0051929

-0,051431874

0,004559342

14

61

332

-0,0088191

-0,046989202

0,004799438

16

61

333

-0,0061379

-0,044251862

0,004516166

18

72

334

-0,000827

-0,044485725

0,00483106

13

66

335

-0,0019963

-0,045380425

-0,003368181

11

64

336

0,0002286

-0,041214755

-0,010549898

12

80

337

-0,0027406

-0,031884274

-0,007147859

9

82

338

-0,0005492

-0,020555511

-0,002946564

9

82

339

-0,0047573

-0,008299556

-0,00259425

18

79

340

-0,0003674

-0,004311134

-0,004443432

12

98

341

0,0036426

-0,006444179

-0,008601095

6

107

342

0,0109473

-0,005696511

-0,009552312

5

94

343

0,0090491

-0,001359829

-0,008407519

4

74

344

0,0043624

0,001227582

-0,006689168

5

65

345

0,0018635

0,003235164

-0,005806754

4

75

346

0,0036543

0,005176655

-0,003887465

13

124

347

0,0042451

0,0059851

-0,002248408

8

119

348

-0,0009587

-0,001033777

-3,30869E-05

5

129

349

0,000175

-0,008019267

0,004631664

3

140

350

0,0034437

-0,012879428

0,005502546

3

134

351

-0,0013197

-0,014681673

0,00540414

25

134

352

-0,0111238

-0,013590582

0,009160471

21

124

353

-0,0075515

-0,015615173

0,005407224

21

112

354

-0,0090024

-0,017407939

0,001686469

10

104

355

-0,0082947

-0,019915579

0,000981504

24

75

356

-0,0067102

-0,024721359

0,006272394

20

57

357

-0,00624

-0,025655478

0,009993367

12

35

358

-0,0050479

-0,029505523

0,008575337

15

32

359

-0,001991

-0,033039677

0,007694378

37

29

360

-0,0011758

-0,034476955

0,00604559

19

27

361

0,0010245

-0,030861481

-0,00084647

13

31

362

0,0014704

-0,021783376

-0,002016537

11

29

363

0,0007777

-0,014456758

-0,001967605

7

33

364

0,0005798

-0,007137491

-0,001501542

Д

иаграмма №1 Автокорреляционная функция Ар-индекса за 2002 год

Диаграмма №2 Автокорреляционная функция Rw за 2002 год

Диаграмма №3 Взаимнокорреляционная функция Ар и Rw за 2002 год

1
