Определение объёмов и выбор машин для производства земляных работ (работа 2)

Министерство образования Российской Федерации

Кубанский государственный технологический университет

Кафедра технологии, организации, экономики строительства

и управления недвижимостью

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту на тему:

«Определение объёмов и выбор машин для производства земляных работ»

Выполнил:

Студент гр. 04-С-ПГ5

Максимкина А.Г.

Краснодар

2007

СОДЕРЖАНИЕ

1. Определение объемов земляных работ
1.1 Определение отметок поверхности грунта

1.2 Определение предварительной средней планировочной отметки

1.3 Определение объёмов котлована и засыпки пазух

1.4 Определение средней планировочной отметки

1.5 Определение проектных отметок

1.6 Определение положения линии нулевых работ

1.7 Определение объемов земляных работ при планировке площадки и устройстве откосов

1.7.1 Определение объемов при планировке площадки

1.7.2 Определение объемов грунта в откосах по периметру площадки

1.7.3 Определение окончательных объемов по вертикальной планировке

1.8 Составление баланса земляных масс

2. Определение оптимальной схемы перемещения грунта и среднего расстояния перемещения грунтовых масс

2.1 Определение координат ЦТ призм

2.2 Определение оптимальной схемы перемещения грунта

3. Выбор машин для производства работ по вертикальной планировке

3.1 Выбор типа машины комплект №1

3.2 Показатели работы комплекта №1

3.3 Расчет требуемого числа машин комплекта №1

3.4 Выбор типа машины комплект №2

3.5 Показатели работы комплекта №2

3.6 Расчет требуемого числа машин комплекта №2

4. Технико-экономическое сравнение вариантов комплектов машин

5 Выбор комплекта машин для разработки котлована

6 Расчет забоя

7 Расчет количества экскаваторов для рытья котлована

8 Литература

1. Определение объемов земляных работ
1.1 Определение отметок поверхности грунта

Черные отметки определяют методом линейной интерполяции. При этом зависимости объясняются подобием треугольников.

Черные отметки любого угла квадрата, лежащего между двумя горизонталями, Н> (в метрах) равна:

,

где

Н> – отметка ближайшей к углу или дальней от угла горизонтали, м;

j – превышение между горизонталями, м;

d – кратчайшее расстояние от ближайшей к углу или дальней горизонтали до искомого угла (через угол по перпендикуляру к касательной к горизонтали), м;

l – кратчайшее расстояние между горизонталями, м.

1.2 Определение предварительной средней планировочной отметки

Средняя отметка планировки определяется по формуле:

,

где Н>1>, Н>2>, Н>4> – черные отметки (отметки существующей поверхности земли), принадлежащие соответственно одной, двум и четырем вершинам элементарных площадок, м;

n – число равновеликих квадратов, на которые разбита площадка.

∑H>1 >= 100,02+104,84+104,62+100,33=409,81 м

∑H>2 >= 100,88+101,65+102,31+104,00+104,68+104,71+104,66+104,53+

+103,75+102,86+102,09+101,39+100,75+99,78+99,74+99,74+99,86+

+103,07=1840,45 м

∑H>4 >= 100,71+101,54+102,33+103,06+103,88+104,00+103,00+102,28+

+101,51+100,67+100,78+101,61+102,28+102,89+103,78+103,71+102,86+

+102,33+103,27+100,79=2047,18 м

n=30,

H>ср >= 102,33 м.

1.3 Определение объёмов котлована и засыпки пазух

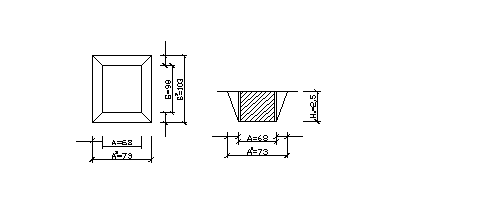

Устанавливаем размеры котлована

Вид грунта – песок (m = 1)

Н>= 2,5 м,

А = 68 м,

Б = 98 м.

V> = (H>/6) [(AB+A)(БB+Б)+ AB×БB+А×Б] = (2,5/6) [(73+68)×

×(103+98)+73×103+68×98] =17718,33 м3

V> = H> (A – 2) (Б – 2) = 2,5×68×98 = 15840 м 3

V>п> = V> – V> =17781,33– 15840 = 1878,33 м 3

1.4 Определение средней планировочной отметки

Средняя планировочная отметка площадки определяется по формуле:

−Δh,

где – средняя отметка планировки площадки без учета котлована, м;

– Δh− поправка к планировочной отметке на объем грунта, укладываемого в планировочную насыпь при разработке котлована, м.

поправка к планировочной отметке на достижение нулевого баланса

оправку к средней отметке планировки при разбивке площадки на квадраты определяется по формуле:

= V>/ F>пл> ,

де V>Ф>объем подземной части здания в котловане ниже отметки Н>ср>, м3;

F>пл> – площадь площадки на уровне планировочных отметок, м2.

V> = (А-2)(Б-2)·Н = (68-2)(98-2)·2,5=15870 м3;

F>пл> =500·600=300000 м2;

= 0,0528м;

Δh=0,0694 м.

Окончательная средняя планировочная отметка площадки равна:

− Δh = 102,33+0,0528−0,0694=102,32м;

1.5 Определение проектных отметок

Отметки проектируемой поверхности земли Н> (красные отметки) можно определить способом поворота на заданный угол горизонтальной плоскости с отметками Н>0> вокруг оси поворота N-N, лежащей в этой плоскости. Ось поворота N-N перпендикулярна принятому направлению проектного уклона i (i=0,004) площадки, и для площадки с равномерным уклоном природного рельефа проходит через ее середину.

Красные отметки в углах разбивочной сетки определяется по формуле:

,

где Н>к>>j> проектная (красная) отметка в точке j, м;

Н>0> предварительная средняя планировочная отметка площадки, м;

i – заданный проектный уклон площадки ;

L>j> – кратчайшее расстояние от оси поворота до точки j, м.

Приведем результаты в таблице 1

Таблица 1 Проектные отметки

Номера вершин квадратов

L>j>

Н>0>

Н>>j>

1

2

3

4

1

-300

102,32

101,12

2

-200

102,32

101,52

3

-100

102,32

101,92

4

0

102,32

102,32

5

100

102,32

102,72

6

200

102,32

103,12

7

300

102,32

103,52

8

300

102,32

103,52

9

200

102,32

103,12

10

100

102,32

102,72

11

0

102,32

102,32

12

-100

102,32

101,92

13

-200

102,32

101,52

14

-300

102,32

101,12

15

-300

102,32

101,12

16

-200

102,32

101,52

17

-100

102,32

101,92

18

0

102,32

102,32

19

100

102,32

102,72

20

200

102,32

103,12

21

300

102,32

103,52

22

300

102,32

103,52

23

200

102,32

103,12

24

100

102,32

102,72

25

0

102,32

102,32

26

-100

102,32

101,92

27

-200

102,32

101,52

28

-300

102,32

101,12

29

-300

102,32

101,12

30

-200

102,32

101,52

31

-100

102,32

101,92

32

0

102,32

102,32

33

100

102,32

102,72

34

200

102,32

103,12

35

300

102,32

103,52

36

300

102,32

103,52

37

200

102,32

103,12

38

100

102,32

102,72

39

0

102,32

102,32

40

-100

102,32

101,92

41

-200

102,32

101,52

42

-300

102,32

101,12

Рабочие (синие) отметки определяют как разность красных и черных отметок:

,

где h>j> – рабочая отметка в точке j, м.

Н>к>>j> проектная (красная) отметка в точке j, м;

Н>>j> – черная отметка в точке j, м;

Условно рабочие отметки насыпей записывают со знаком «+» и выемок - со знаком « – ».

Приведем результаты в таблице 2

Таблица 2. Рабочие отметки

Номера вершин квадратов

Н>>j>

Н>>j>

h>j>

1

2

3

4

1

101,12

100,02

+1,10

2

101,52

100,88

+0,64

3

101,92

101,65

+0,27

4

102,32

102,31

+0,01

5

102,72

103,07

-0,35

6

103,12

104,00

-0,88

7

103,52

104,84

-1,32

8

103,52

104,68

-1,16

9

103,12

103,88

-0,76

10

102,72

103,06

-0,34

11

102,32

102,33

-0,01

12

101,92

101,54

+0,38

13

101,52

100,71

+0,81

14

101,12

99,86

+1,26

15

101,12

99,74

+1,38

16

101,52

100,67

+0,85

17

101,92

101,51

+0,41

18

102,32

102,28

+0,04

19

102,72

103,00

-0,28

20

103,12

104,00

-0,88

21

103,52

104,71

-1,19

22

103,52

104,66

-1,14

23

103,12

103,78

-0,66

24

102,72

102,89

-0,17

25

102,32

102,28

+0,04

26

101,92

101,61

+0,31

27

101,52

100,78

+0,74

28

101,12

99,74

+1,38

29

101,12

99,78

+1,34

30

101,52

100,79

+0,73

31

101,92

101,27

+0,65

32

102,32

102,23

+0,09

33

102,72

102,86

-0,14

34

103,12

102,71

-0,59

35

103,52

104,53

-1,01

36

103,52

104,62

-1,10

37

103,12

103,75

-0,63

38

102,72

102,86

-0,14

39

102,32

102,09

+0,23

40

101,92

101,39

+0,53

41

101,52

100,75

+0,77

42

101,12

100,33

+0,79

1.6 Определение положения линии нулевых работ

Положение нулевых отметок определяют по формуле:

,

где Xрасстояние от левой (нижней) вершины квадрата до искомой точки нулевых работ, м;

a – длина стороны квадрата, м;

– левая (нижняя) рабочая отметка, м;

– правая (верхняя) рабочая отметка, м.

Данные к определению линии нулевых работ приведены в таблице 3

Таблица 3. Данные к определению линии нулевых работ

Сторона между углами квадратов

Рабочие отметки, м

, м

Расстояние нулевой точки от узлов, м

Левая

(нижняя)

Правая

(верхняя)

Сумма отметок

Левого (нижнего)

Правого (верхнего)

1

2

3

4

5

6

7

4-5

0,01

0,35

0,36

100

2,78

97,22

4-11

0,01

0,01

0,02

100

50

50

12-11

0,38

0,01

0,39

100

97,44

2,56

11-18

0,04

0,01

0,05

100

80

20

18-19

0,04

0,28

0,32

100

12,5

87,5

25-24

0,04

0,17

0,21

100

19,05

80.95

32-33

0,09

0,14

0,23

100

39,13

60,87

39-38

0,23

0,14

0,37

100

62,16

37,84

1.7 Определение объемов земляных работ при планировке площадки и устройстве откосов

1.7.1 Определение объемов при планировке площадки

Результаты вычислений объёмов грунта при планировке площадки сведем в таблицы

Таблица 4. Объемы грунта в однородных призмах

Номера элементарных площадок

Рабочие отметки, м

4

Объемы фигур, м3

Насыпи

Выемки

1

2

3

4

5

6

7

8

9

1

+1,10

+0,64

+1,26

+0,81

+3,81

+0,953

9530

2

+0,64

+0,27

+0,81

+0,38

+2,10

+0,525

5250

5

-0,35

-0,88

-0,34

-0,76

-2,33

-0,583

5830

6

-0,88

-1,32

-0,76

-1,16

-4,12

-1,030

10300

7

-0,76

-1,16

-0,88

-1,19

-3,39

-0,998

9980

8

-0,34

-0,76

-0,28

-0,88

-2,26

-0,565

5650

11

+0,81

+0,38

+0,85

+0,41

+2,45

+0,613

6130

12

+1,26

+0,81

+1,38

+0,85

+4,30

+1,075

10750

13

+1,38

+0,85

+1,38

+0,74

+4,35

+1,088

10880

14

+0,85

+0,41

+0,74

+0,31

+2,31

+0,576

5760

15

+0,41

+0,41

+0,31

+0,04

+1,17

+0,296

2960

17

-0,28

-0,88

-0,17

-0,66

-1,99

-0,498

4980

18

-0,88

-1,19

-0,66

-1,14

-3,87

-0,968

9680

19

-0,66

-1,14

-0,59

-1,01

-3,40

-0,850

8500

20

-0,17

-0,66

-0,14

-0,59

-1,56

-0,390

3900

22

+0,31

+0,04

+0,65

+0,09

+1,09

+0,273

2730

23

+0,74

+0,31

+0,73

+0,65

+2,53

+0,633

6330

24

+1,38

+0,74

+1,34

+0,73

+4,19

+1,050

10500

25

+1,34

+0,73

+0,79

+0,77

+3,63

+0,908

9080

26

+0,73

+0,65

+0,77

+0,53

+2,68

+0,670

6700

27

+0,65

+0,09

+0,53

+0,23

+1,50

+0,375

3750

29

-0,14

-0,59

-0,14

-0,63

-1,51

-0,377

3770

30

-0,59

-1,01

-0,63

-1,10

-3,33

-0,833

8300

Таблица 5. Объемы грунта в неоднородных призмах (трапециях)

Сторона

№ квадрата

Рабочие отметки

Расстояние

до ЛНР

Средняя линия

Средние рабочие отметки

Объемы фигур

лев.

прав.

лев.

прав.

лев.

прав.

Насыпи

Выемки

1

2

3

4

5

6

7

8

9

10

11

12

18-19

25-24

16

0,04

0,04

0,28

0,17

12,50

19,05

87,50

80,95

15,78

84,23

0,02

0,11

31,56

926,53

24-25

32-33

21

0,04

0,09

0,17

0,14

19,05

39,13

80,95

60,87

29,09

70,91

0,03

0,08

87,27

567,28

32-33

39-38

28

0,09

0,23

0,14

0,14

39,13

62,16

60,87

37,84

50,65

49,35

0,08

0,07

405,2

345,45

Таблица 6. Объемы грунта в неоднородных призмах (треугольниках)

квадрата

Фигуры

Рабочие отметки

3

Sтреуг

Объемы фигур

Объемы общие

Насыпи

Выемки

Насыпи

Выемки

1

2

3

4

5

6

7

8

9

10

11

12

3

I

II

III

IV

-0,01

+0,27

+0,27

+0,27

0

+0,01

+0,38

0

0

0

0

0

-0,01

+0,28

+0,65

+0,27

-0,003

+0,09

+0,22

+0,09

64

2500

4872

2564

225

1071,8

230,76

0,192

1527,6

0,192

4

I

II

III

IV

+0.01

-0,35

-0,01

-0,34

0

-0,34

-0,34

0

0

0

0

0

+0,01

-0,69

-0,35

-0,34

+0,003

-0,23

-0,12

-0,11

69,5

4861

2500

2569,5

0,21

1118

300

282,7

0,21

1700,68

10

I

II

III

IV

-0,01

+0,38

+0,41

+0,41

0

+0,41

+0,04

0

0

0

0

0

-0,01

+0,79

+0,45

+0.41

-0,003

+0,26

+0,15

+0,14

25,6

4872

4000

1102,4

1266,7

600

154,34

0,08

2021,06

0,08

9

I

II

III

IV

+0,04

-0,01

-0,34

-0,34

0

-0,34

-0,28

0

0

0

0

0

+0,04

-0,35

-0,62

-0,34

+0,013

-0,12

-0,21

-0,11

500

1000

4375

4152

6,50

120

918,8

453,8

6,50

1492,50

1.7.2 Определение объемов грунта в откосах по периметру площадки

Результаты вычислений объёмов грунта в откосах по периметру площадки

Таблица 7 Объёмы грунта в откосах по периметру площадки

Номера

Рабочие отметки, м

Крутизна

откоса

1:m

Длина откоса l, м

Объемы грунта в откосах, м³

Общий объем грунта в откосах, м³

призм

тел откосов

насыпи

выемки

1

2

3

4

5

6

7

8

9

10

11

1

1

+1,26

+1,10

1:1,5

100,00

104,91

166,36

2

+1,10

1:1,5

0,71

3

+1,10

+0,64

1:1,5

100,00

60,74

2

1

+0,64

+0,27

1:1,5

100,00

18,09

18,09

3

1

+0.27

+0,01

1:1,5

80,00

2,74

2,74

4

1

+0,01

0

1:1,5

2,78

0,007

0,007

1,98

2

0

-0,35

1:1

97,22

1,98

5

1

-0,35

-0,88

1:1

100,00

22,42

22,42

6

1

-0,88

-1,32

1:1

100,00

62,92

740,58

2

-1,32

1:1

0,46

3

-1,32

-1,16

1:1

100,00

77,20

7

1

-1,16

-1,19

1:1

100,00

69,04

69,04

18

1

-1,19

-1,14

1:1

100,00

67,89

67,89

19

1

-1,14

-1,01

1:1

100,00

57,99

57,99

30

1

-1,01

-1,10

1:1

100,00

55,75

95,99

2

-1,10

1:1

0,32

3

-1,10

-0,63

1:1

100,00

40,17

29

1

-0,63

-0,14

1:1

31,58

10,41

10,41

28

1

-0,14

0

1:1

37,84

0,12

0,82

0,12

2

0

+0,23

1:1,5

62,16

0,82

27

1

+0,23

+0,53

1:1,5

100,00

12,52

12,52

26

1

+0,53

+0,77

1:1,5

100,00

32,77

32,77

25

1

+0,77

+0,79

1:1,5

45,63

95,68

2

+0,79

1:1,5

100,00

0,37

3

+0,79

+1,34

1:1,5

100,00

90,74

24

1

+1,34

+1,38

1:1,5

100,00

138,75

138,75

13

1

+1,38

+1,38

1:1,5

100,00

142,83

142,83

12

1

+1,38

+1,26

1:1,5

100,00

130,95

130,95

1.7.3 Определение окончательных объемов по вертикальной планировке

Таблица 8 Сводная таблица объемов грунта по вертикальной планировке

Номера призм

Геометрические объемы, м3

Общие объемы с учетом К>ор>=1,03, м3

в пределах элементарных площадок

в откосах площадок

общие

насыпи

выемки

насыпи

выемки

насыпи

выемки

насыпи

выемки

1

2

3

4

5

6

7

8

9

1

9530

166,36

9696,36

9413,94

2

5250

18,09

5268,09

5114,65

3

1527,6

0,19

2,74

1530,34

0,19

1485,77

0,19

4

0,21

1700,68

0,007

1,98

0,21

1702,66

0,203

1702,66

5

5830

22,42

5852,42

5852,42

6

10300

740,58

11040,58

11040,58

7

9980

69,04

10049,04

10049,04

8

5650

5650

5650

9

6,50

1492,50

6,50

1492,50

6,31

1492,50

10

2021,06

0,08

2021,06

0,08

1962,19

0,08

11

6130

61,30

5951,46

12

10750

130,95

10880,95

10564,03

13

10880

142,83

11022,83

10701,78

14

5760

5760

5592,23

15

2960

2960

2673,79

16

31,56

926,53

31,56

926,53

30,64

926,53

17

4980

4980

4980

18

9680

67,89

9747,89

9747,89

19

8500

57,99

8557,99

8557,99

20

3900

3900

3900

21

87,27

567,28

87,27

567,28

84,73

567,28

22

2730

2730

2650,49

23

6330

6330

6145,63

24

10500

138,75

10638,75

10328,88

25

9080

95,68

9175,68

6536,67

26

6700

32,77

6732,77

3659,93

27

3750

12,52

3762,52

394,19

28

405,20

345,45

0,82

0,12

406,02

345,57

345,57

29

3770

10,41

3780,41

3780,41

30

8300

95,99

8395,99

8395,99

Итого

95170,91

76989,13

92398,94

76989,13

1.8 Составление баланса земляных масс

Баланс земляных масс – соотношение объема грунта, разработанного на площадке из выемок (котлованов, траншей и др.) с потребностью в грунте для устройства насыпей на той же площадке. При составлении баланса грунта учитывают его остаточное разрыхление.

Таблица 9 Ведомость баланса земляных масс

Объемы земляных работ

Геометрические

объемы, м³

Объемы грунта

с учетом К>ор>=1,03

насыпи

выемки

насыпи

выемки

  1. Планировка площадки

94429,40

75922,75

91679,03

75922,75

  1. Объемы в откосах

741,51

1066,42

719,91

1066,42

  1. Объем котлована

17718,33

17718,33

  1. Засыпка пазух

1878,33

1826,26

  1. Итого

94225,20

94706,75

  1. Недостача грунта

481,25

  1. Баланс

94466,13

94466,13

Расхождение в объемах грунта (невязка)

(94706,75-94225,20)/ 94225,20·100% = 0,51% < 5%

Условие соблюдения нулевого баланса земляных масс в общем случае имеет вид:

;

где суммарные геометрические объемы выемки и насыпи на площадке, м3;

– коэффициент остаточного разрыхления грунта;

– площадь планируемого участка;

– площадь котлована на уровне планировочных отметок, не подлежащая засыпке грунтом, м2.

В нашем случае

Δh = 0,0016 м = 0,16 cм < 1 cм

Следовательно, условие нулевого баланса земляных масс соблюдено, и проектные отметки принимаются как окончательные.

2 Определение оптимальной схемы перемещения грунта и среднего расстояния перемещения грунтовых масс

2.1 Определение координат ЦТ призм

Таблица 10. Координаты центров тяжести однородных призм

Номера призм

, м

, м

, м

, м

1

2

3

4

5

1

50

450

2

150

450

5

450

450

6

550

450

7

550

350

8

450

350

11

150

350

12

50

350

13

50

250

14

150

250

15

250

250

17

450

250

18

550

250

19

550

150

20

450

150

22

250

150

23

150

150

24

50

150

25

50

50

26

150

50

27

250

50

29

450

50

30

550

50

Координаты центров тяжести неоднородных призм

Таблица 11 Координаты центров тяжести неоднородных призм

№ квадратов

Шифр частей призм

Площади частей призм F, м2

Координаты центра тяжести частей призм отн X`и Y`,м

Координаты центра тяжести, м

1

2

3

4

5

6

7

3

H>1>

H>2>

H>3>

В

9744

128

64

48,72

98,72

98,29

99,15

50

75

33,33

16,67

249,68

299,15

450,21

416,67

4

B>1>

B>2>

B>3>

H

9722

139

69,5

51,39

1,39

1,85

0,93

50

25

66,67

83,33

350,34

300,93

449,77

483,33

9

B>1>

B>2>

B>3>

H

8750

250

500

56,25

6,25

8,33

4,17

50

90

53,33

26,67

352,41

326,67

351,22

326,67

10

H>1>

H>2>

H>3>

В

9744

204,8

25,6

48,72

98,72

98,29

99,15

50

40

86,67

93,33

249,87

299,15

349,89

393,33

16

H>1>

H>2>

B>1>

B>2>

1250

327,5

8095

327,5

6,25

14,86

59,53

16,87

50

33,33

50

66,67

308,00

357,87

246,54

250,65

21

H>1>

H>2>

B>1>

B>2>

1905

1004

6087

1004

9,53

25,74

69,57

32,44

50

33,33

50

66,67

315,12

144,25

364,31

152,36

28

H>1>

H>2>

B>1>

B>2>

3913

1151,5

3787

1151,5

19,57

7,68

81,10

54,48

50

33,33

50

66,67

316,87

46,21

351,89

53,87

2.2 Определение оптимальной схемы перемещения грунта. Определение среднего расстояния транспортирования грунта

После завершения подсчета объемов земляных работ необходимо определить оптимальную схему распределения грунта. Перемещение грунта из выемки в насыпь – трудоемкий процесс, поэтому необходимо стремиться к наименьшим затратам. Для этого необходимо решить транспортную задачу. Для упрощения решения задачи о распределении грунта можно составить шахматную ведомость. При этом надо исходить из следующих рассуждений: из квадратов выемки грунт надо транспортировать (например, скреперами или бульдозерами) за линию нулевых работ сначала в дальние квадраты, чтобы не транспортировать грунт через свеженасыпанный массив. Пути землеройных машин, по возможности, не должны пересекаться.

В шахматной ведомости указаны номера планировочных выемок и планировочных насыпей, их объемы (первые две верхние и левые строки). В остальных ячейках указаны: в числителе – расстояния между соответствующими выемками и насыпями, в знаменателе – планируемые объемы перевозок.

Определим среднюю дальность перемещения грунта, исходя из оптимальной схемы перемещения грунта, по следующей формуле:

L>cp>=√ (X>B>-X>H>)2-(Y>B>-Y>H>)2

где X>B>>,>, X>H>> >, Y>B>> >, Y>H>> >- координаты центров тяжестей всей выемки и всей насыпи

X>H>> >= 110,58 м,

Y>H> = 241,67 м,

X>B> = 494,68 м,

Y>B> = 260,15 м.

L>cp>=√ (494,68 -110,58)2-(260,15 -241,67)2 = 384,62 м.

Таблица 11. Шахматная ведомость

Номер

Объём грунта выемки

Номер призм насыпи

1

2

3

4

9

10

11

12

13

14

15

16

21

22

23

24

25

26

27

28

Объём грунта насыпи

9413,94

5114,65

1485,77

0,203

6,31

1962,19

5951,46

10564,03

10701,78

5592,23

2873,79

30,64

84,73

2650,46

6145,63

10328,88

8909,43

6536,67

3659,93

394,19

3

7,43

258

7,43

4

2826,38

300

2872,38

5

6984,07

400

6587,6

300

396,5

6

12172,23

400

4718,1

300

1485,8

252

0,2

510

5536,8

7

11180,69

248

6,3

300

1962,2

400

1619,5

512

7592,7

8

6781,65

300

4331,9

400

2449,73

9

2567,56

300

2567,6

10

2,97

296

2,97

16

1879,66

208

1879,7

17

6111,65

400

3109,1

300

3002,5

18

10879,54

400

710,1

300

2873,8

242

30,6

510

7265,1

19

9689,64

234

84,7

300

2650,8

400

2799,0

510

4155,1

20

5031,65

300

3346,6

400

1685,1

21

1378,73

314

1378,7

28

904,43

228

904,4

29

4912,06

400

4753,3

300

158,7

30

9527,64

400

5473,5

300

3659,6

238

394,2

3. Выбор машин для производства работ по вертикальной планировке

3.1 Выбор типа машины комплект №1

а) для разработки и транспортировки 91679,03 м3 грунта в пределах площадки и устройства насыпи – прицепной скрепер ДЗ-26 с ковшом вместимостью 10 м3 в сцепе с трактором Т-180;

б) для разравнивания грунта – бульдозер ДЗ-35С на базе трактора Т-180;

в)для уплотнения грунта – самоходный каток ДУ-31 при толщине уплотняемого слоя 0,3 м за 7 проходок по одному месту;

г) для окончательной планировки - бульдозер ДЗ-35С на базе трактора Т-180.

3.2 Показатели работы комплекта №1

Таблица 12 Показатели работы комплекта №1

Наименование процессов и машин

§ЕНиР, пункты, таблицы

Объемы работ

Норма времени

Трудоемкость, чел. смен (машиноемкость, маш. смен)

Ед.изм

Кол-во

  1. Разработка и перемещение грунта II группы скрепером ДЗ-26 с вместимостью ковша 10 м3 с трактором Т-180 при перемещении на расстояние l =384,62 м.

§Е2-1-21, табл. 2, 3 б, г

100 м3

91679,03 м3

0,95+0,05·28,5=2,38

91679,03/344,54=266,09 (266,09)

  1. Разравнивание грунта II группы бульдозером ДЗ-35C на тракторе Т-180.

§Е2-1-28, 3 д

100 м3

91679,03 м3

0,38

91679,03 /2158=42,48 (42,48)

  1. Уплотнение грунта самоходный каток ДУ-31 при толщине уплотняемого слоя 0,3 м.

§Е2-1-32, в

1000 м2

450,887 тыс м2

0,79+0,133=1,18

450886,7/6949=65

(65)

4. Oкончательная планировка бульдозером ДЗ-35С на базе трактора Т-180.

§Е2-1-36, табл. 5б

1000 м2

300 тыс м2

0,19

300000/43157=6,95

Расчет требуемого числа машин комплекта №113

Определим число машин по процессам

Таблица

Определение числа машин

Наименование процессов

Машино-емкость МP

Рачетные (Р)

Проектируемые (П)

Продолжительность процессов Т’, суток

Число смен в сутки, СР

Число машин, ЧР

СП

ЧП

УПТ

%

Разработка и перемещение грунта

266,09

10

2

13,3

2

13

102,34

Разравнивание грунта

42,48

10

2

2,1

2

Уплотнение грунта

65

4

2

8,13

2

8

101,4

Oкончательная планировка

6,95

7,5

2

2

2

2

103,3

3.4 Выбор типа машины комплект №2

а) для разработки и транспортировки 91679,03 м3 грунта в пределах площадки и устройства насыпи – прицепной скрепер ДЗ-20 с ковшом вместимостью 7 м3 в сцепе с трактором Т-100;

б) для разравнивания грунта – бульдозер ДЗ-35С на базе трактора Т-180;

в)для уплотнения грунта – самоходный каток ДУ-29A при толщине уплотняемого слоя 0,3 м за 7 проходок по одному месту;

г) для окончательной планировки - бульдозер ДЗ-35С на базе трактора Т-180.

3.5 Показатели работы комплекта №2

Таблица 14. Показатели работы комплекта №2

Наименование процессов и машин

§ЕНиР, пункты, таблицы

Объемы работ

Норма времени

Трудоемкость, чел. смен (машиноемкость, маш. смен)

Ед.изм

Кол-во

  1. Разработка и перемещение грунта II группы скрепером ДЗ-26 с вместимостью ковша 10 м3 с трактором Т-180 при перемещении на расстояние l =384,62 м.

§Е2-1-21, табл. 2, 3 б, г

100 м3

91679,03 м3

1,5+0,9·28,5=4,07

91679,03/201,47=455,05 (455,05)

  1. Разравнивание грунта II группы бульдозером ДЗ-35C на тракторе Т-180.

§Е2-1-28, 3 д

100 м3

91679,03 м3

0,38

91679,03 /2158=42,48 (42,48)

  1. Уплотнение грунта самоходный каток ДУ-31 при толщине уплотняемого слоя 0,3 м.

§Е2-1-32, в

1000 м2

450,887 тыс м2

0,68+0,113=1,01

450886,7/8119=55,53

(55,53)

4. Oкончательная планировка бульдозером ДЗ-35С на базе трактора Т-180.

§Е2-1-36, табл. 5б

1000 м2

300 тыс м2

0,19

300000/43157=6,95

3.6 Расчет требуемого числа машин комплекта №2

Определим число машин по процессам.

Таблица 15. Определение числа машин

Наименование процессов

Машиноемкость МP

Рачетные (Р)

Проектируемые (П)

Продолжительность процессов Т’, суток

Число смен в сутки, СР

Число машин, ЧР

СП

ЧП

УПТ

%

Разработка и перемещение грунта

455,05

10

2

22,75

2

23

43,8

Разравнивание грунта

42,48

10

2

2,1

2

Уплотнение грунта

55,53

4

2

6,94

2

7

99,17

Oкончательная планировка

6,95

7,5

2

2

2

2

103,3

4. Технико-экономическое сравнение вариантов комплектов машин

Удельная трудоемкость на 100 м3 работ:

Т=N·100/ΣH>см>

где N - число машинистов в смену;

ΣH>см> - общая сменная производительность всех машин, выполняющих ведущий процесс.

Комплект №1: Т=23·100/344,54·13 = 0,48 чел.-см.

Комплект №2: Т=32·100/201,47·23 = 0,69 чел.-см.

Выбираем вариант комплекта машин №1.

5 Выбор комплекта машин для разработки котлована

Объем грунта в котловане – 17718,33 м3, из которых в отвал на обратную засыпку – 1878,33 м3. Остальной грунт – 15840 м3 разрабатывается с погрузкой в автосамосвалы. Размер котлована по дну – 68х98 м, глубина – 2,5 м, грунт – песок.

Исходя из указанных условий, принимаем одноковшовый экскаватор, оборудованный обратной лопатой. Таблица 16 Технические характеристики экскаватора

Параметры

ЭО-5122

Вместимость ковша, м3

1,6

Наибольший радиус резания, м

9,4

Наибольшая глубина копания, м

6

Высота выгрузки в транспорт, м

5

6. Расчет забоя

Наибольшая ширина торцевой проходки:

В> = 1,3·R>p> = 1,3·9,4=12,22 м

Наибольшая ширина боковой проходки:

B> = 0,8·R>p> = 0,8·9,4=7,52 м

При ширине котлована по верху 73 м работу можно выполнить за 5 торцевых и 2 боковых проходки.

Принимаем длину отвала, равной длине котлована по верху, т.е. 103 м. На этой длине необходимо разместить 1878,33 м3 грунта. Находим площадь поперечного сечения отвала при m=1 (трапеция):

F=1878,33/103=18,24 м2

7. Расчет количества экскаваторов для отрывки котлована

Сменная производительность при погрузке в транспорт:

НТ = 1246 м3 ;

при разработке на вымет:

НВ = 1593 м3 ;

На разработку 15840 м3 с вывозом на автосамосвале необходимо затратить:

SТ = 15840/1246=12,71 маш.-см.

На разработку 1878,33 м3 на вымет:

SВ = 1878,33/1593=4,13 маш.-см.

Затраты машино-смен:

S= SТ+ SВ=12,71+4,13=16,84 маш.-см.

Такой котлован могут вырыть 2 экскаватора, работая по 2 смены 4 дня с производительностью:

16,84·100/(2·4·2)=105,2%

В качестве транспортной единицы принимаем автосамосвал КАМАЗ-5511 грузоподъемностью 10 т, объем кузова – 7,2 м3, в количестве – 4 шт.

Литература

  1. Методические указания «Технология строительного производства», Краснодар 1984г

  2. ЕНиР Е2, «Земляные работы»

  3. С.К. Хамзин, А.К. Карасев «Технология строительного производства. Курсовое и дипломное проектирование»

  4. О.О. Литвинов «Технология строительного производства».

1
