Гальванические элементы

«Арзамасский Государственный Педагогический Институт им А. П. Гайдара»

Курсовая работа

по химии

Тема: Гальванические элементы

Выполнил: студент 5 курса

ЕГФ 52 гр. Б2 подгр. Ширшин Н.В.

Принял: Киндеров А.П.

2008г.

План

Введение

I. История создания химических источников тока

II. Принцип действия

III. Классификация, устройство и принцип действия химических источников тока

1. Гальванический элемент

2. Электрические аккумуляторы

А) Щелочные аккумуляторы

3. Топливный элемент

А) Принцип действия

Б) Принцип разделения потоков топлива и горючего

В) Пример водородно-кислородного топливного элемента

Г) История исследований в России

Д) Применение топливных элементов

Е) Проблемы топливных элементов

IV. Эксплуатация элементов и батарей

V. Регенерация гальванических элементов и батарей

VI. Особенности некоторых видов гальванических элементов и их краткие характеристики

Заключение

Список использованной литературы

Введение

Химические источники тока в течении многих лет прочно вошли в нашу жизнь. В быту потребитель редко обращает внимание на отличия используемых химических источниках тока. Для него это батарейки и аккумуляторы. Обычно они используются в устройствах таких, как карманные фонари, игрушки, радиоприемники или автомобили. В том случае, когда потребляемая мощность относительно велика (10Ач), используются аккумуляторы, в основном кислотные, а также никель - железные и никель - кадмиевые. Они применяются в портативных электронных вычислительных машинах (Laptop, Notebook, Palmtop), носимых средствах связи, аварийном освещении и пр.

В силу ряда обстоятельств химические генераторы электрической энергии являются наиболее перспективными. Их преимущества проявляются через такие параметры, как высокий коэффициент выхода энергии; бесшумность и безвредность; возможность использования в любых условиях, в том числе в космосе и под водой, в стационарных и переносных устройствах, на транспорте и т.д.

В последние годы такие аккумуляторы широко применяются в резервных источниках питания ЭВМ и электромеханических системах, накапливающих энергию для возможных пиковых нагрузок и аварийного питания электроэнергией жизненно – важных систем.

Цели и задачи. В данной работе мне необходимо разобрать принцип действия гальванических элементов, познакомиться с историей их создания, особенностями классификации и устройством различных видов гальванических элементов, а также применением в тех или иных видов химических источников тока в повседневной жизни и различных сферах производства.

I. История создания химических источников тока

Химические источники тока (аббр. ХИТ) — устройства, в которых энергия протекающих в них химических реакций непосредственно превращается в электрическую энергию.

История создания

Вольтов столб

Первый химический источник тока был изобретён итальянским учёным Алессандро Вольта в 1800 году. Это был элемент Вольта — сосуд с солёной водой с опущенными в него цинковой и медной пластинками, соединенными проволокой. Затем учёный собрал батарею из этих элементов, которая в последствии была названа Вольтовым столбом. Это изобретение в последствии использовали другие учёные в своих исследованиях. Так, например, в 1802 году русский академик В. В. Петров сконструировал Вольтов столб из 2100 элементов для получения электрической дуги. В 1836 году английский химик Джон Дэниель усовершенствовал элемент Вольта, поместив цинковый и медный электроды в раствор серной кислоты. Эта конструкция стала называться «элементом Даниэля». В 1859 году французский физик Гастон Плантэ изобрёл свинцово-кислотный аккумулятор. Этот тип элемента и по сей день используется в автомобильных аккумуляторах. В 1865 году французский химик Ж. Лекланше предложил свой гальванический элемент (элемент Лекланше), состоявший из цинкового стаканчика, заполненного водным раствором хлористого аммония или другой хлористой соли, в который был помещён агломерат из оксида марганца(IV) MnO2 с угольным токоотводом. Модификация этой конструкции используется до сих пор в солевых батарейках для различных бытовых устройств. В 1890 году в Нью-Йорке Конрад Губерт, иммигрант из России, создаёт первый карманный электрический фонарик. А уже в 1896 году компания National Carbon приступает к массовому производству первых в мире сухих элементов Лекланше «Columbia».

II. Принцип действия

Устройство «багдадских батареек» (200 г. до н. э.).

Основу химических источников тока составляют два электрода (катод, содержащий окислитель и анод, содержащий восстановитель), контактирующих с электролитом. Между электродами устанавливается разность потенциалов — электродвижущая сила, соответствующая свободной энергии окислительно-восстановительной реакции. Действие химических источников тока основано на протекании при замкнутой внешней цепи пространственно разделённых процессов: на катоде восстановитель окисляется, образующиеся свободные электроны переходят, создавая разрядный ток, по внешней цепи к аноду, где они участвуют в реакции восстановления окислителя.

В современных химических источниках тока используются:

в качестве восстановителя (на аноде) — свинец Pb, кадмий Cd, цинк Zn и другие металлы;

в качестве окислителя (на катоде) — оксид свинца(IV) PbO2, гидроксид никеля NiOOH, оксид марганца(IV) MnO2 и другие;

в качестве электролита — растворы щелочей, кислот или солей.

III. Классификация, устройство и принцип действия

По возможности или невозможности повторного использования химические источники тока делятся на:

1. Гальванический элемент

Гальванический элемент - химический источник электрического тока, названный в честь Луиджи Гальвани. Принцип действия гальванического элемента основан на взаимодействии двух металлов через электролит, приводящем к возникновению в замкнутой цепи электрического тока. ЭДС гальванического элемента зависит от материала электродов и состава электролита. Это первичные ХИТ, которые из-за необратимости протекающих в них реакций, невозможно перезарядить.

Гальванические элементы являются источниками электрической энергии одноразового действия. Реагенты (окислитель и восстановитель) входят непосредственно в состав гальванического элемента и расходуются в процессе его работы. Гальванический элемент характеризуется ЭДС, напряжением, мощностью, емкостью и энергией, отдаваемой во внешнюю цепь, а также сохраняемостью и экологической безопасностью.

ЭДС определяется природой протекающих в гальваническом элементе процессов. Напряжение гальванического элемента U всегда меньше его ЭДС в силу поляризации электродов и потерь сопротивления:

U = Eэ – I(r1–r2) – ΔE,

где Еэ – ЭДС элемента; I – сила тока в режиме работы элемента; r1 и r2 – сопротивление проводников I и II рода внутри гальванического элемента; ΔЕ – поляризация гальванического элемента, складывающаяся из поляризаций его электродов (анода и катода). Поляризация возрастает с увеличением плотности тока (i), определяемой по формуле i = I/S, где S – площадь поперечного сечения электрода, и ростом сопротивления системы.

В процессе работы гальванического элемента его ЭДС и, соответственно, напряжение постепенно снижаются в связи с уменьшением концентрации реагентов и увеличением концентрации продуктов окислительно-восстановительных процессов на электродах (вспомним уравнение Нернста). Однако чем медленнее снижается напряжение при разряде гальванического элемента, тем больше возможностей его применения на практике. Емкостью элемента называют общее количество электричества Q, которое гальванический элемент способен отдать в процессе работы (при разрядке). Емкость определяется массой запасенных в гальваническом элементе реагентов и степенью их превращения. При увеличении тока разряда и снижении температуры работы элемента, особенно ниже 00С, степень превращения реагентов и емкость элемента снижаются.

Энергия гальванического элемента равна произведению его емкости на напряжение: ΔН = Q.U. Наибольшей энергией обладают элементы с большим значением ЭДС, малой массой и высокой степенью превращения реагентов.

Сохраняемостью называют продолжительность срока хранения элемента, в течение которого его характеристики остаются в заданных параметрах. С ростом температуры хранения и эксплуатации элемента, его сохраняемость уменьшается.

Состав гальванического элемента: восстановителями (анодами) в портативных гальванических элементах, как правило, служат цинк Zn, литий Li, магний Mg; окислителями (катодами) – оксиды марганца MnO2, меди CuO, серебра Ag2O, серы SO2, а также соли CuCl2, PbCl2, FeS и кислород О2.

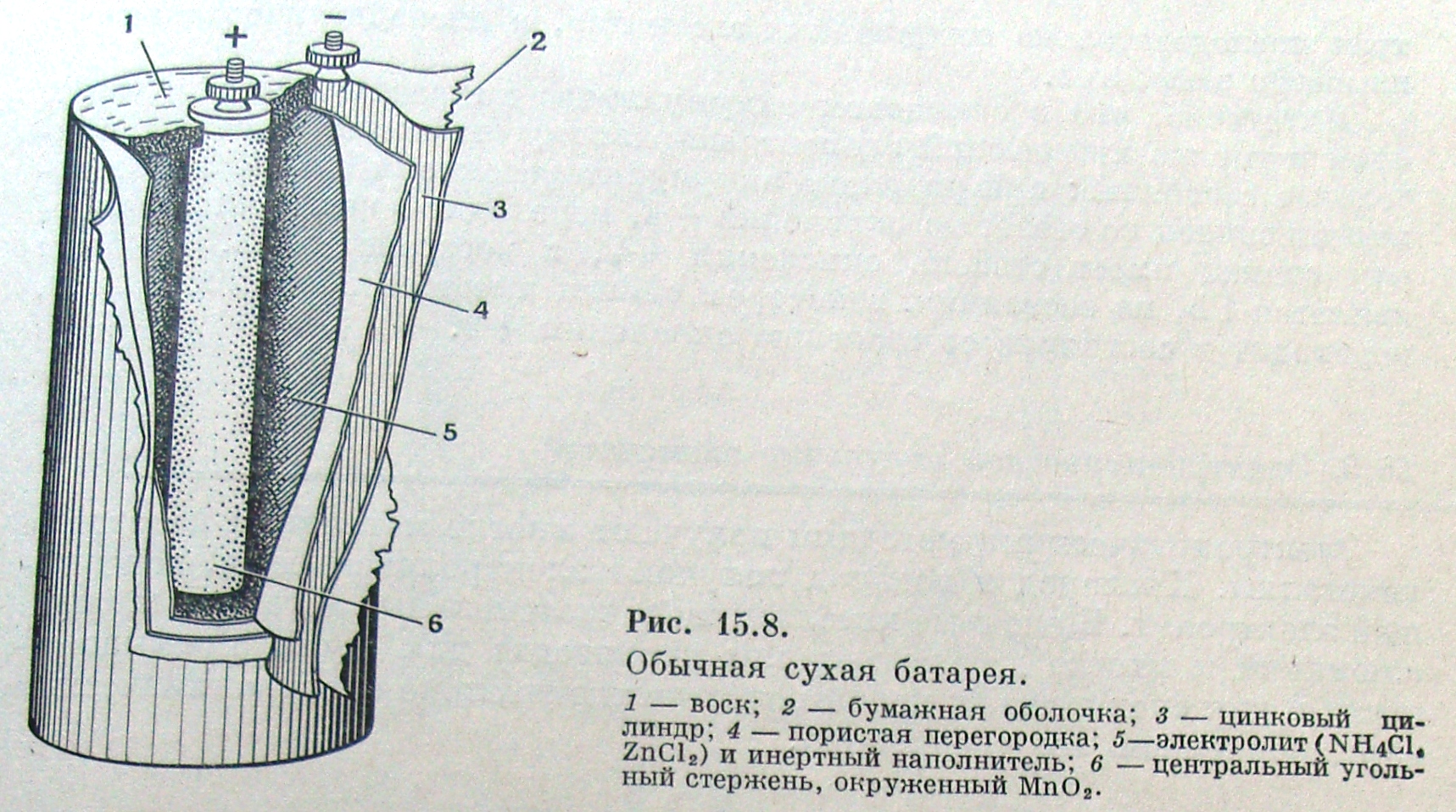

Самым массовым в мире остается производство марганец–цинковых элементов Mn–Zn, широко применяемых для питания радиоаппаратуры, аппаратов связи, магнитофонов, карманных фонариков и т.п. Конструкция такого гальванического элемента представлена на рисунке

Токообразующими реакциями в этом элементе являются:

- на аноде (–): Zn – 2ē → Zn2+ (на практике происходит постепенное растворение цинковой оболочки корпуса элемента);

- на катоде (+): 2MnO2 + 2NH4+ + 2ē → Mn2O3 + 2NH3 + H3O.

В электролитическом пространстве также идут процессы:

- у анода Zn2+ + 2NH3 →[Zn(NH3)2]2+;

- у катода Mn2O3 + H3O → [Mn2O2(OH)2] или 2[MnOOH].

В молекулярном виде химическую сторону работы гальванического элемента можно представить суммарной реакцией:

Zn + 2MnO2 + 2NH4Cl → [Zn(NH3)2]Cl2 + 2[MnOOH].

Схема гальванического элемента:

(–) Zn|Zn(NH3)2]2+||[MnOOH]|MnO2 (С) (+).

ЭДС такой системы составляет Е= 1,25 ÷ 1,50В.

Гальванические элементы с подобным составом реагентов в щелочном электролите (КОН) имеют лучшие выходные характеристики, но они неприменимы в портативных устройствах в силу экологической опасности. Еще более выгодными характеристиками обладают серебряно-цинковые элементы Ag-Zn, но они чрезвычайно дороги, а значит, экономически неэффективны. В настоящее время известно более 40 различных типов портативных гальванических элементов, называемых в быту «сухими батарейками».

2. Электрические аккумуляторы

Электрические аккумуляторы (вторичные ХИТ)— перезаряжаемые гальванические элементы, которые с помощью внешнего источника тока (зарядного устройства) можно перезарядить.

Аккумуляторы – это устройства, в которых под воздействием внешнего источника тока в системе накапливается (аккумулируется) химическая энергия (процесс зарядки аккумулятора), а затем при работе устройства (разрядка) химическая энергия снова превращается в электрическую. Таким образом, при зарядке аккумулятор работает как электролизер, а при разрядке – как гальванический элемент.

В упрощенном виде аккумулятор представляет собой два электрода (анод и катод) и ионный проводник между ними – электролит. На аноде как при разряде, так и при заряде протекают ре6акции окисления, а на катоде – реакции восстановления.

До последнего времени по-прежнему наиболее распространенными в России, да и в Приднестровье, остаются кислотные свинцовые и щелочные никель-кадмиевые и никель-железные аккумуляторы.

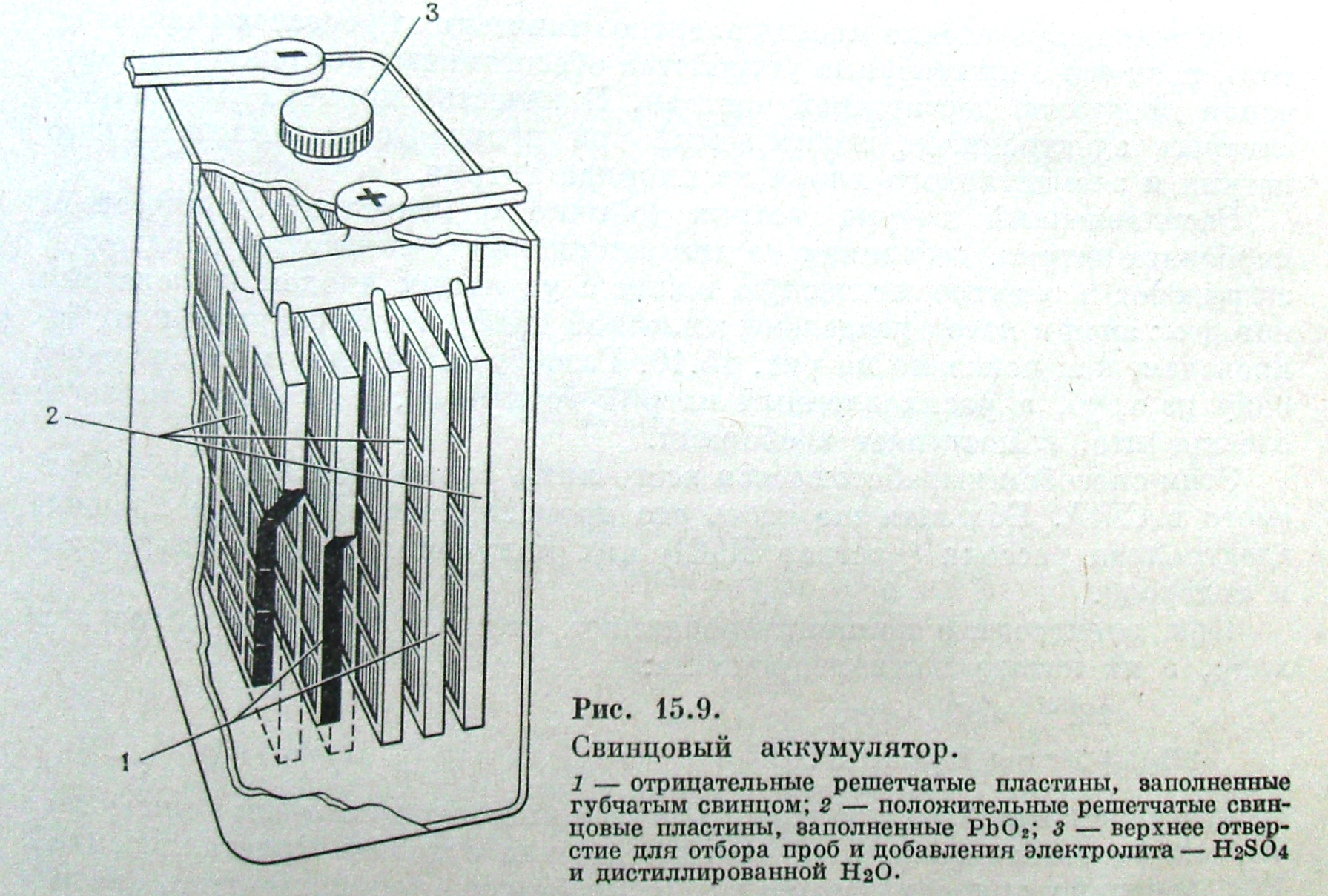

Электроды в нем представляют собой свинцовые решетки, из которых одна заполняется в порах порошком оксида свинца IV – PbO2. Электроды соединены с электролитом через пористый сепаратор. Всеь аккумулятор помещается в бак из эбонита или полипропилена.

При работе такого устройства в нем происходят следующие электродные процессы:

А). Разрядка или работа аккумулятора как источника электрической энергии.

На аноде: (–) Pb – 2ē → Pb2+;

на катоде: (+) PbO2 + 4H+ + 2ē → Pb2+ + 2H3O.

Образующиеся на электродах катионы свинца взаимодействуют с анионами электролита с выделением белого осадка сульфата свинца

Pb2+ + SO42– = ↓PbSO4.

Суммарная токообразующая реакция процесса разрядки аккумулятора:

Pb + PbO2 + 2H3SO4 = 2PbSO4↓ + 2H3O,

а схема работающего аккумулятора как гальванического элемента имеет вид (–) Pb|PbSO4||PbO2 (+).

Напряжение на клеммах работающего аккумулятора достигает величины 2,0÷2,5В. В процессе эксплуатации устройства электролит расходуется, а в системе накапливается осадок. Когда концентрация активных ионов водорода [Н+] становится критической для реакции на катоде, аккумулятор прекращает свою работу.

Б). Зарядка или восстановление химического потенциала аккумулятора для последующего его преобразования в электрическую энергию. Для этого аккумулятор подсоединяют к внешнему источнику тока таким образом, что к клемме «анод» подается отрицательный полюс, а к клемме «катод» - положительный. В этом случае на электродах под действием внешнего напряжения возникают обратные процессы, восстанавливающие их до первоначального состояния.

Металлический свинец восстанавливает поверхность электрода (–): PbSO4 + 2ē → Pb + SO42;

Образующийся оксид свинца IV заполняет поры свинцовой решетки (+): PbSO4 + 2H3O – 2ē → ↓PbO2 + 4H+ + SO42.

Суммарная восстановительная реакция: 2PbSO4 + 2H3O = Pb + PbO2 +2H3SO4.

Определить момент окончания процесса зарядки аккумулятора можно по появлению пузырьков газа над его клеммами («кипение»). Это связано с возникновением побочных процессов восстановления катионов водорода и окисления воды с ростом напряжения при восстановлении электролита:

2Н+ + 2ē → Н2↑; 2Н2О – 4ē → О2↑ + 2Н2↑.

Коэффициент полезного действия аккумулятора достигает 80% и рабочее напряжение длительное время сохраняет свое значение.

ЭДС аккумулятора может быть рассчитана по уравнению:

RT α4(H+)·α2(SO42–)

EЭ = EЭ0 + –––– ℓn –––––––––––––– (твердые фазы в Сравн. не

2F α2(H3O) учитываются).

Надо заметить, что в аккумуляторе нельзя использовать концентрированную серную кислоту (ω(H3SO4) > 30%), т.к. при этом уменьшается ее электрическая проводимость и увеличивается растворимость металлического свинца. Свинцовые аккумуляторы широко используются в автомобильном транспорте всех типов, на телефонных и электрических станциях. Однако из-за высокой токсичности свинца и его продуктов, свинцовые аккумуляторы требуют герметичной упаковки и полной автоматизации процессов их эксплуатации.

А) В щелочных аккумуляторах положительный электрод изготавливается из никелевой решетки, пропитанной гелеобразным гидрооксидом никеля II Ni(OH)2; а отрицательный – из кадмия или железа. Ионным проводником служит 20%-ый раствор гидрооксида калия КОН. Суммарные токообразующие и генерирующие реакции в таких аккумуляторах имеют вид:

разряд

2NiOOH + Cd + 2H3O ◄======►2Ni(OH)2 + Cd(OH)2; ЕЭ0 = 1,45В.

заряд

разряд

2NiOOH + Fe + 2H3O ◄======►2Ni(OH)2 + Fe(OH)2; ЕЭ0 = 1,48В.

заряд

К достоинствам этих аккумуляторов относят большой срок их службы (до 10 лет) и высокую механическую прочность, а к недостаткам – невысокие КПД и рабочее напряжение. Щелочные аккумуляторы используются для питания электрокар, погрузчиков, рудничных электровозов, аппаратуры связи и электронной аппаратуры, радиоприемников. Вспомним также, что кадмий является высокотоксичным металлом, что требует соблюдения правил безопасности при утилизации отработанных устройств.

В последние годы активно разрабатываются аккумуляторы с литиевым отрицательным электродом, неводным электролитом и положительным электродом, состоящим из оксидов V2O3; NiO; CoO; MnO2. Они используются в электронной слаботоковой аппаратуре.

3. Топливные элементы

Топливные элементы (электрохимические генераторы)— устройства, подобные гальваническому элементу, но отличающееся от него тем, что вещества для электрохимической реакции подаются в него извне, а продукты реакций удаляются из него, что позволяет ему функционировать непрерывно.

Следует заметить, что деление элементов на гальванические и аккумуляторы до некоторой степени условное, так как некоторые гальванические элементы, например щелочные батарейки, поддаются подзарядке, но эффективность этого процесса крайне низка.

По типу используемого электролита химические источники тока делятся на кислотные (например свинцово-кислотный аккумулятор, свинцово-плавиковый элемент), щелочные (например ртутно-кадмиевый элемент, никель-цинковый аккумулятор) и солевые (например, марганцево - магниевый элемент, цинк - хлорный аккумулятор).

А) Принцип действия

Если окислитель и восстановитель хранятся вне гальванического элемента и в процессе работы непрерывно подаются к инертным электродам (графитовым стержням, не участвующим в токообразующих реакциях, а являющихся лишь переносчиками электронов), то такой генератор может работать длительное время с постоянным значением вырабатываемого напряжения. В топливных элементах химическая энергия восстановителя (топлива) и окислителя, непрерывно и раздельно подаваемых к электродам, непосредственно превращается в электрическую энергию. Удельная энергия топливного элемента (количество вырабатываемого электричества на 1 моль количества химического вещества) значительно выше, чем у гальванического элемента.

В качестве топлива (восстановителя) в элементах используются жидкие или газообразные водород Н2, метанол СН3ОН, метан СН4, а в качестве окислителя – кислород О2 из воздуха. Электролитом служит раствор кислоты или щелочи. Устройство топливного элемента схематично представлено на рисунке:

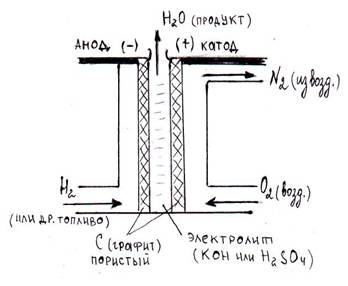

Рисунок: Схема устройства работающего топливного элемента.

Если электролитом в топливном элементе является кислота, то в системе будут проходить следующие окислительные и восстановительные процессы:

на аноде (–): Н2 – 2ē → 2Н+;

на катоде (+): О2 + 4Н+ + 4ē → 2Н2О, следовательно,

суммарная токообразующая реакция 2Н2 + О2 = 2Н2О.

Схема работающего кислородно-водородного кислотного топливного элемента имеет вид: (–) (C)Н2|2H+||2H3O|O2(C) (+).

Если же электролитом в элементе является щелочь, то процессы несколько изменяются:

на аноде (–): 2Н2 + 4ОН– – 4ē → 4Н2О;

на катоде (+): О2 + 2Н2О + 4ē → 4ОН–, но суммарная токообразующая реакция остается прежней 2Н2 + О2 = 2Н2О.

Схема работающего кислородно-водородного щелочного топливного элемента имеет вид: (–) (С)Н2|2H3O||4OH–|O2(C) (+).

В результате протекания указанных реакций в топливном кислородно-водородном элементе генерируется постоянный ток 1,23÷1,50В.

Для уменьшения электрического сопротивления в системе применяются реагенты с высокой электрической проводимостью, либо жидкие электролиты меняются на твердые или расплавы.

В отличие от гальванических, топливные элементы не работают без вспомогательных устройств, обеспечивающих бесперебойный подвод реагентов и отвод продуктов электролиза. Для увеличения напряжения U и силы тока I в генераторе топливные элементы соединяют в батареи. В результате получается сложная система, включающая дополнительные устройства подвода и отвода реакционной смеси, поддержания и регулирования температуры, преобразователи тока и напряжения. Ее называют электрохимической энергоустановкой (ЭХЭ).ЭХЭ имеют КПД в 1,5-2,0 раза выше по сравнению с тепловыми машинами, при этом являются экологически безупречными. Именно поэтому (Н2-О2) – ЭХЭ применяют на космических кораблях, да еще и учитывая тот факт, что продукт токообразующей реакции – Н2О – служит источником питьевой воды для космонавтов. В России работают ЭХЭ и электростанции мощностью от 40кВт до 11мВт, в которых используется природное топливо (залежи природного газа и отходы нефтепереработки).

Б) Принцип разделения потоков топлива и горючего

Обычно в низкотемпературных топливных элементах используются: водород со стороны анода и кислород на стороне катода (водородный элемент) или метанол и кислород воздуха. В отличие от топливных элементов, одноразовые гальванические элементы содержат твердые реагенты, и когда электрохимическая реакция прекращается, должны быть заменены, электрически перезаряжены, чтобы запустить обратную химическую реакцию, или, теоретически, в них можно заменить электроды. В топливном элементе реагенты втекают, продукты реакции вытекают, и реакция может протекать так долго, как поступают в нее реагенты и сохраняется работоспособность самого элемента.

В) Пример водородно-кислородного топливного элемента

с протоннообменной мембраной (или «с полимерным электролитом»). Протонно-проводящая полимерная мембрана разделяет два электрода — анод и катод. Каждый электрод обычно представляет собой угольную пластину (матрицу) с нанесенным катализатором — платиной, или сплавом платиноидов и др. композиции.

На катализаторе анода молекулярный водород диссоциирует и теряет электроны. Протоны проводятся через мембрану к катоду, но электроны отдаются во внешнюю цепь, так как мембрана не пропускает электроны.

На катализаторе катода, молекула кислорода соединяется с электроном (который подводится из внешних коммуникаций) и пришедшим протоном, и образует воду, которая является единственным продуктом реакции (в виде пара и/или жидкости).

Топливные элементы не могут хранить электрическую энергию, как гальванические или аккумуляторные батареи, но для некоторых применений, таких как работающие изолированно от электрической системы электростанции, использующие непостоянные источники энергии (солнце, ветер), они совместно с электролизерами и емкостями для хранения топлива (напр. водорода), образуют устройство для хранения энергии. Общий КПД такой установки (преобразование электрической энергии в водород, и обратно в электрическую энергию) 30-40 %.

Мембрана обеспечивает проводимость протонов, но не электронов. Она может быть полимерной (Нафион, полиацетилен и др.) или керамической (оксидной и др.).

Типы топливных элементов

Метанольный топливный элемент в Mercedes Benz Necar 2

Твердооксидный топливный элемент (англ. Solid-oxide fuel cells — SOFC);

Топливный элемент с протонообменной мембраной (англ. Proton-exchange membrane fuel cell — PEMFC);

Обратимый топливный элемент (англ. Reversible Fuel Cell);

Прямой метанольный топливный элемент (англ. Direct-methanol fuel cell — DMFC);

Расплавной карбонатный топливный элемент (англ. Molten-carbonate fuel cells — MCFC);

Фосфорнокислый топливный элемент (англ. Phosphoric-acid fuel cells — PAFC);

Щелочной топливный элемент (англ. Alkaline fuel cells — AFC).

Г) История исследований в России

В СССР первые публикации о топливных элементах появились в 1941 году.

Первые исследования начались в 60-х годах. РКК «Энергия» (с 1966 года) разрабатывала PAFC элементы для советской лунной программы. С 1987 года по 2005 «Энергия» произвела около 100 топливных элементов, которые наработали суммарно около 80000 часов.

Во время работ над программой «Буран», исследовались щелочные AFC элементы. На «Буране» были установлены 10 кВт. топливные элементы.

В 70-80 годы «Квант» совместно с рижским автобусным заводом «РАФ» разрабатывали щелочные элементы для автобусов. Прототип автобуса на топливных элементах был изготовлен в 1982 году.

В 1989 году «Институт высокотемпературной электрохимии» (Екатеринбург) произвёл первую SOFC установку мощностью 1 кВт.

В 1999 году АвтоВАЗ начал работы с топливными элементами. К 2003 году на базе автомобиля ВАЗ-2131 было создано несколько опытных экземпляров. В моторном отсеке автомобиля располагались батареи топливных элементов, а баки со сжатым водородом в багажном отделении, то есть была применена классическая схема расположения силового агрегата и топливных баков-баллонов. Разработками водородного автомобиля руководил к.т. н. Мирзоев Г. К.

В 2003 году было подписано Генеральное соглашение о сотрудничестве между Российской академией наук и компанией "Норильский никель" в области водородной энергетики и топливных элементов. Это привело к учреждению в 2005 году Национальной инновационной компании «Новые энергетические проекты», которая в 2006 году произвела резервную энергетическую установку на основе ТЭ с твердым полимерным электролитом мощностью 1 кВт.

Над созданием образцов электростанций на топливных элементах работают Газпром и федеральные ядерные центры РФ. Твердооксидные топливные элементы, разработка которых сейчас активно ведется, появятся, видимо, в 2010—2015 годах.

Д) Применение топливных элементов

Стационарные приложения: производство электрической энергии (на электрических станциях), аварийные источники энергии, автономное электроснабжение,

Транспорт: автомобильные топливные элементы Honda, см Honda FCX, электромобили, автотранспорт, морской транспорт, железнодорожный транспорт, горная и шахтная техника, вспомогательный транспорт (складские погрузчики, аэродромная техника и т.д.)

Бортовое питание: авиация, космос, подводные лодки, морской транспорт,

Мобильные устройства: портативная электроника, питание сотовых телефонов, зарядные устройства для армии.

Преимущества водородных топливных элементов

Топливные элементы обладают рядом ценных качеств.

Это: высокий КПД, экологичность, компактные размеры

Топливные элементы легче и занимают меньший размер, чем традиционные источники питания. Топливные элементы производят меньше шума, меньше нагреваются, более эффективны с точки зрения потребления топлива. Это становится особенно актуальным в военных приложениях. Например, солдат армии США носит 22 различных типа аккумуляторных батарей. Средняя мощность батареи 20 ватт. Применение топливных элементов позволит сократить затраты на логистику, снизить вес, повысить время действия приборов и оборудования.

Е) Проблемы топливных элементов

Большинство элементов при работе выделяют то или иное количество тепла. Это требует создания сложных технических устройств для утилизации тепла (паровые турбины и пр.), а также организации потоков топлива и окислителя, систем управления отбираемой мощностью, долговечности мембран, отравления катализаторов некоторыми побочными продуктами окисления топлива и других задач. Но при этом же высокая температура процесса позволяет производить тепловую энергию, что существенно увеличивает КПД энергетической установки.

Также существует проблема получения водорода и хранения водорода. Во-первых, он должен быть достаточно чистый, чтобы не произошло быстрого отравления катализатора, во-вторых, достаточно дешёвый, чтобы его стоимость была рентабельна для конечного потребителя.

Существует множество способов производства водорода, но в настоящее время около 50% водорода ,производимого во всём мире, получают из природного газа. Все остальные способы пока дорогостоящи. . Существует мнение, что с ростом цен на энергоносители стоимость водорода также растёт, т.к. он является вторичным энергоносителем. Но себестоимость энергии, производимой из возобновляемых источников, постоянно снижается (см. Ветроэнергетика, Производство водорода). Например, средняя цена электроэнергии в США выросла в 2007 г. до $0,09 за кВт., тогда как себестоимость электроэнергии, произведённой из ветра, составляет $0,04- $0,07 (см. статью Ветроэнергетика, или AWEA). В Японии киловатт электроэнергии стоит около $0,2, что сопоставимо со стоимостью электроэнергии, произведённой фотоэлектрическими элементами. Т.е. с ростом цен на энергоносители производство водорода электролизом воды становится более конкурентоспособным.

К сожалению, в водороде, произведённом из природного газа, будет присутствовать СО, отравляющий катализатор. Поэтому для уменьшения отравления катализатора необходимо повысить температуру топливного элемента. Уже при температуре 160°С в топливе может присутствовать 1%СО.

Цена некоторых водородных топливных элементов пока остаётся высокой. Но в будущем цена будет снижаться при организации массового производства топливных элементов.

Внедрению топливных элементов на транспорте мешает отсутствие водородной инфраструктуры и более высокая себестоимость энергии. Возникает проблема "курицы и яйца" - зачем производить водородные автомобили, если нет инфраструктуры? Зачем строить водородную инфраструктуру, если нет водородного транспорта?

Появились и новые накопители энергии – электрохимические конденсаторы. Они состоят из двух электродов с высокоразвитой поверхностью и проводника II рода между ними.

Виды химических источников тока

Тип Катод Электролит Анод Напряжение, В

Марганцево-цинковый элемент MnO2 KOH Zn 1.56

Марганцево-оловянный элемент MnO2 KOH Sn 1.65

Марганцево-магниевый элемент MnO2 MgBr Mg 2.00

Свинцово-цинковый элемент PbO2 H3SO4 Zn 2.55

Свинцово-кадмиевый элемент PbO2 H3SO4 Cd 2.42

Свинцово-хлорный элемент PbO2 HClO4 Pb 1.92

Ртутно-цинковый элемент HgO2 KOH Zn 1.36

Ртутно-кадмиевый элемент HgO2 KOH Cd 1.92

Окисно-ртутно-оловянный

Элемент HgO2 KOH Sn 1.30

Хром-цинковый элемент K2Cr2O7 H3SO4 Zn 1.8—1.9

Аккумуляторы

Лантан-фторидный аккумулятор

Литий-ионный аккумулятор

Литий-полимерный аккумулятор

Марганцево-оловянный элемент

Никель-цинковый аккумулятор

Никель-кадмиевый аккумулятор

Никель-металл-гидридный аккумулятор

Свинцово-кислотный аккумулятор

Свинцово-оловянный аккумулятор

Серебряно-цинковый аккумулятор

Серебряно-кадмиевый аккумулятор

железо-никелевый аккумулятор

железо-воздушный аккумулятор

цинк-воздушный аккумулятор

цинк-хлорный аккумулятор

натрий-серный аккумулятор

литий-хлорный аккумулятор

свинцово-водородный аккумулятор

Цинк-бромный аккумулятор

Натрий-Никель-Хлоридный аккумулятор

Литий-железо-сульфидный аккумулятор

Литий-фторный аккумулятор

Топливные элементы

Прямой метанольный топливный элемент

Твердооксидный топливный элемент

Щелочной топливный элемент

IV. Эксплуатация элементов и батарей

Напряжение, отдаваемое батареей, нужно измерять вольтметром, обязательно подключив к батарее нагрузку с сопротивлением того же порядка, что и будущая реальная нагрузка, например для батареи фонаря это может быть лампочка от того же фонаря. Снижение напряжения меньше, чем 1 Вольт на элемент, как правило, нужно считать признаком разряда батареи. Разряжаются элементы по-разному, например, солевые снижают напряжение постепенно, а литиевые — «держат напряжение» весь срок эксплуатации, а потом почти сразу «садятся».

Смешивать в одной батарее элементы разных типов, разной степени разряженности, разных производителей и даже разных партий одного и того же производителя не рекомендуется. (Даже если питаемый батареей прибор будет действовать, элементы в батарее будут разряжаться по-разному, что в конце концов приведёт к протеканию одного из элементов и порче прибора и/или остальных элементов). Если же одинаковых элементов нет, то подобное смешивание можно допустить, но только на короткое время и под постоянным контролем состояния элементов. Однако применение подобной «смеси» в приборах с кратковременным высоким или малым длительным расходом энергии (например, в фотоаппаратах или часах) очень нежелательно.

По мере исчерпания химической энергии напряжение и ток падают, элемент перестаёт действовать. Некоторые типы элементов допускают обратимость химической реакции: их можно подзаряжать.

Литиевые элементы заряжать категорически нельзя! Металлический литий очень химически активен, в элементах применяется легковоспламеняемый электролит. Возможен взрыв.

Щелочные (алкалиновые) элементы подзаряжаются довольно хорошо, однако производители элементов, как правило, помещают на корпусе предупредительную надпись «не перезаряжать, не нагревать», иногда даже помещают в корпусе элемента (или батареи) диод, препятствующий перезаряду.

Специально нагревать выше, чем «чуть тёплая» действительно бессмысленно, а вот, например, элементы типа AA (щелочные, солевые — хуже), если они не до конца разряжены и не имеют повреждений корпуса (протечек), можно заряжать током 20—50 mA.

Если элемент при этом нагревается, ток заряда нужно уменьшить. Если появляются протечки электролита или посторонние запахи, элемент лучше выбросить. Заряд нужно проводить в проветриваемом неогнеопасном помещении под постоянным присмотром. Время заряда — несколько часов. Щелочные элементы можно подзаряжать раз десять, после этого они приходят в негодность (при подключении нагрузки разряжаются за несколько минут).

В безвыходном положении элемент можно попробовать смять (камнем, молотком). Наверняка после этого его придётся выбросить, однако после такой процедуры элемент вполне может проработать ещё около десяти-двадцати процентов номинального времени работы.

Далее в работе я опишу самые распространённые гальванические элементы и аккумуляторы.

V. Регенерация гальванических элементов и батарей

Идея восстановления разряженных гальванических элементов подобно аккумуляторным батареям не нова. Восстанавливают элементы с помощью специальных зарядных устройств. Практически установлено, что лучше других поддаются регенерации наиболее распространенные стаканчиковые марганцево-цинковые элементы и батареи, такие, как 3336Л (КБС-Л-0,5), 3336Х (КБС-Х-0,7), 373, 336. Хуже восстанавливаются галетные марганцево-цинковые батареи "Крона ВЦ", БАСГ и другие.

Наилучший способ регенерации химических источников питания - пропускание через них асимметричного переменного тока, имеющего положительную постоянную составляющую. Простейшим источником асимметричного тока является однополупериодный выпрямитель на диоде, шунтированном резистором. Выпрямитель подключают к вторичной низковольтной (5-10 в) обмотке понижающего трансформатора, питающегося от сети переменного тока. Однако такое зарядное устройство имеет невысокий к. п. д.- около 10% и, кроме этого, заряжаемая батарея при Случайном отключении напряжения, питающего трансформатор, может разряжаться.

Лучших результатов можно достигнуть, если применять зарядное устройство, выполненное по схеме, представленной на рис. 1. В этом устройстве вторичная обмотка II питает два отдельных выпрямителя на диодах Д1 и Д2, к выходам которых подключены две заряжаемые батареи Б1 и Б2.

рис. 1

VI. Особенности некоторых видов гальванических элементов и их краткие характеристики

Висмутисто - магниевый элемент

Анодом служит магний, катодом — оксид висмута, а электролитом — водный раствор бромида магния. Обладает очень высокой энергоемкостью, и повышенным напряжением (1,97—2,1 Вольт).

Параметры

Теоретическая энергоемкость:

Удельная энергоемкость: около 103—160 Вт·ч/кг.

Удельная энергоплотность: около 205—248 Вт·ч/дм3.

ЭДС: 2,1 Вольта.

Рабочая температура: -20 +55 С°.

Диоксисульфатно - ртутный элемент

Диоксисульфатно-ртутный элемент - это первичный химический источник тока, в котором анодом является цинк, анодом - смесь окиси ртути и сульфата ртути с графитом (5%), а электролитом - водный раствор сульфата цинка. Отличается высокой мощностью и энергоплотностью.

Характеристики

Теоретическая энергоемкость:

Удельная энергоемкость:110-140 Вт/час/кг.

Удельная энергоплотность: 623-645 Вт/час/дм3.

ЭДС:1,358Вольта.

Рабочая температура: -14 + 60°С.

Утилизация

Этот элемент утилизируется согласно общим правилам утилизации оборудования, препаратов, сплавов и соединений содержащих ртуть.

Литий ионный аккумулятор (Li-ion)

Тип электрического аккумулятора, широко распространённый в современной бытовой электронной технике. В настоящее время это самый популярный тип аккумуляторов в таких устройствах как сотовые телефоны, ноутбуки, цифровые фотоаппараты.

Более совершенная конструкция литий-ионного аккумулятора называется литий-полимерным аккумулятором.

Первый литий-ионный аккумулятор разработала корпорация Sony в 1991 году.

Характеристики

Энергетическая плотность: 110 ... 160 Вт*ч/кг

Внутреннее сопротивление: 150 ... 250 мОм (для батареи 7,2 В)

Число циклов заряд/разряд до потери ёмкости на 80%: 500-1000

Время быстрого заряда: 2-4 часа

Допустимый перезаряд: очень низкий

Саморазряд при комнатной температуре: 10% в месяц

Напряжение в элементе: 3,6 В

Ток нагрузки относительно ёмкости:

- пиковый: больше 2С

- наиболее приемлемый: до 1С

Диапазон рабочих температур: -20 - +60 °С

Устройство

В начале в качестве отрицательных пластин применялся кокс (продукт переработки угля), в дальнейшем применяется графит. В качестве положительных пластин применяют сплавы лития с кобальтом или марганцем. Литий-кобальтовые пластины служат дольше, а литий-марганцевые значительно безопасней и обычно имеют встроенные термопредохранитель и термодатчик.

При заряде литий-ионных аккумуляторов протекают следующие реакции:

на положительных пластинах: LiCoO2 → Li1-xCoO2 + xLi+ + xe-

на отрицательных пластинах: С + xLi+ + xe- → CLix

При разряде протекают обратные реакции.

Преимущество

Высокая энергетическая плотность.

Низкий саморазряд.

Отсутствует эффект памяти.

Простота обслуживания.

Недостатки

Li-ion аккумуляторы могут быть опасны при разрушении корпуса аккумулятора, и при неаккуратном обращении могут иметь более короткий жизненный цикл в сравнении с другими типами аккумуляторов. Глубокий разряд полностью выводит из строя литий-ионный аккумулятор. Попытки заряда таких аккумуляторов могут повлечь за собой взрыв. Оптимальные условия хранения Li-ion-аккумуляторов достигаются при 70%-ом заряде от ёмкости аккумулятора. Кроме того, Li-ion аккумулятор подвержен старению, даже если он не используется: уже через два года аккумулятор теряет большую часть своей ёмкости.

Литий полимерный аккумулятор (Li-pol или Li-polymer)

Это более совершенная конструкция литий-ионного аккумулятора. Используется в мобильных телефонах, цифровой технике.

Обычные, бытовые литий-полимерные аккумуляторы не способны отдавать большой ток, но существуют специальные силовые литий-полимерные аккумуляторы, способные отдавать ток в 10 и даже 20 раз превышающий численное значение емкости (10-20С). Они широко применяются в портативном электроинструменте, в радиоуправляемых моделях

Преимущества: низкая цена за единицу емкости; большая плотность энергии на единицу объема и массы; низкий саморазряд; толщина элементов до 1 мм; возможность получать очень гибкие формы; экологически безопасные; незначительный перепад напряжения по мере разряда.

Недостаток: диапазон рабочих температур ограничен: элементы плохо работают на холоде и могут взрываться при перегреве выше 70 градусов Цельсия. Требуют специальных алгоритмов зарядки (зарядных устройств), представляют повышенную пожароопасность при неправильном обращении.

Магний-м-ДНБ элемент

Это первичный химический источник тока, в котором анодом является магний, катодом - мета-Динитробензол, а электролитом - водный раствор перхлората магния.

Параметры

Теоретическая энергоемкость:1915Вт/час/кг.

Удельная энергоемкость:121Вт/час/кг.

Удельная энергоплотность:137-154Вт/час/дм3.

ЭДС:2Вольта.

Производители

Лидером в производстве данного элемента и усовершенствовании его конструкции является фирма Marathon.

Магний перхлоратный элемент

Это первичный резервный химический источник тока, в котором анодом служит магний, катодом - двуокись марганца в смеси с графитом (до 12%), а электролитом - водный раствор перхлората магния.

Параметры

Теоретическая энергоемкость:242Вт/час/кг.

Удельная энергоемкость:118Вт/час/кг.

Удельная энергоплотность:130-150Вт/час/дм3.

ЭДС:2Вольта.

Марганцево-цинковый элемент

Это первичный химический источник тока, в котором анодом является цинк Zn, электролитом — водный раствор гидроксида калия КОН, катодом — оксид марганца MnO2 (пиролюзит) в смеси графитом (около 9,5 %).

Параметры

Теоретическая энергоемкость:

Удельная энергоемкость: 67-99 Вт/час/кг

Удельная энергоплотность: 122—263 Вт/час/дм³.

ЭДС: 1,51Вольта.

Рабочая температура: −40 +55 °C.

Медно - окисный гальванический элемент

Химический источник тока в котором анодом является цинк (реже олово), электролитом гидроксид калия, катодом оксид меди (иногда с добавлением оксида бария для увеличения емкости или оксида висмута).

История изобретения

История изобретения медно-окисного гальванического элемента ведет свое начало с 1882 года.

Изобретателем этого элемента является Лаланд. Иногда медно-окисный элемент называют так же элементом Эдисона и Ведекинда, но именно Лаланду принадлежит честь изобретения.

Параметры

Теоретическая энергоемкость:около 323,2Вт/час/кг

Удельная энергоемкость(Вт/час/кг): около - 84-127Вт/час/кг

Удельная энергоплотность(Вт/час/дм3): около - 550 Вт/час/дм3)

ЭДС: 1,15 Вольта.

Рабочая температура: -30 +45 С.

Никель - ка́дмиевый аккумуля́тор (NiCd)

Вторичный химический источник тока, электрохимическая система которого устроена следующим образом: анодом является металлический кадмий Cd (в виде порошка), электролитом — гидроксид калия KOH с добавкой гидроксида лития LiOH (для образования никелатов лития и увеличения ёмкости на 21-25%), катод — гидрат окиси никеля NiOOH с графитовым порошком (около 5-8%).

ЭДС никель-кадмиевого аккумулятора около 1,45 В, удельная энергия около 45—65 Вт·ч/кг. В зависимости от конструкции, режима работы (длительные или короткие разряды), и чистоты применяемых материалов, срок службы составляет от 100 до 3500 циклов заряд-разряд.

Параметры

Теоретическая энергоёмкость: 237 Вт·ч/кг.

Удельная энергоёмкость: 45—65 Вт·ч/кг.

Удельная энергоплотность: 50—150 Вт·ч/дм3.

Удельная мощность: 150 Вт/кг.

ЭДС: 1,2—1,35 В.

Саморазряд: 10% в месяц.

Рабочая температура: -15…+40 °С.

В отличие от обычных, одноразовых, элементов питания, NiCd-аккумулятор держит напряжение "до последнего", а затем, когда энергия аккумулятора будет исчерпана, напряжение быстро снижается.

Наиболее благоприятный режим для NiCd-аккумулятора — разряд средними токами (фотоаппарат), заряд в течение 14 часов током, равным 0,1 от ёмкости аккумулятора, выраженной в ампер-часах.

Аккумуляторы этого типа подвержены эффекту памяти и быстро выходят из строя в случае частой зарядки неполностью разряженного аккумулятора.

Аккумулятор, разряжаемый слабыми токами (например, в пульте дистанционного управления телевизором), быстро теряет ёмкость и выходит из строя.

Хранить NiCd аккумуляторы нужно в разряженном виде.

Области применения

Малогабаритные никель-кадмиевые аккумуляторы используются в различной аппаратуре как замена стандартного гальванического элемента.

Никель-кадмиевые аккумуляторы применяются на электрокарах, трамваях и троллейбусах (для питания цепей управления), речных и морских судах.

Производители

Ni-Cd аккумуляторы производят множество фирм, в том числе крупные интернациональные фирмы, такие как: GP Batteries Int. Ltd., VARTA, KONNOC, METABO, EMM, Advanced Battery Factory, Panasonic/Matsushita Electric Industrial, ANSMANN и другие.

Достоинства: Безопасная утилизация

Никель - металл гидридный аккумулятор (Ni-MH)

Вторичный химический источник тока, в котором анодом является водородный металлогидридный электрод (обычно гидрид никель-лантан или никель-литий), электролит — гидроксид калия, катод — оксид никеля.

История изобретения

Исследования в области технологии изготовления NiMH аккумуляторов начались в семидесятые годы и были предприняты как попытка преодоления недостатков никель-кадмиевых аккумуляторов.

Однако применяемые в то время металл-гидридные соединения были нестабильны, и требуемые характеристики не были достигнуты. В результате процесс разработки NiMH аккумуляторов застопорился.

Новые металл-гидридные соединения, достаточно устойчивые для применения в аккумуляторах, были разработаны в 1980.

Начиная с конца восьмидесятых годов, NiMH аккумуляторы постоянно совершенствовались, главным образом по плотности запасаемой энергии.

Их разработчики отмечали, что для NiMH технологии имеется потенциальная возможность достижения еще более высоких плотностей энергии.

Параметры

Теоретическая энергоёмкость (Вт·ч/кг): 300 Вт·ч/кг.

Удельная энергоёмкость: около — 60-72 Вт·ч/кг.

Удельная энергоплотность (Вт·ч/дм³): около — 150 Вт·ч/дм³.

ЭДС: 1,3 В.

Рабочая температура: −40…+55 °С.

Аккумулятор, разряжаемый слабыми токами (например, в пульте дистанционного управления телевизором), быстро теряет ёмкость и выходит из строя.

Хранение

Аккумуляторы нужно хранить полностью заряженными! При хранении надо регулярно (раз в 1—2 месяца) проверять напряжение. Оно не должно падать ниже 1 В. Если же напряжение упало, необходимо зарядить аккумуляторы заново. Единственный вид аккумуляторов, которые могут храниться разряженными, — это Ni-Cd аккумуляторы.

Области применения

High power Ni-MH Battery of Toyota NHW20 Prius, Japan

Nickel-metal hydride battery made by Varta, «Museum Autovision», Altlußheim

Замена стандартного гальванического элемента, электромобили.

Производители

Никель-металл-гидридные аккумуляторы производятся разными фирмами, в том числе: GP, Varta, Sanyo, TDK

Ртутно - висмутисто индиевый элемент

(элемент системы «окись ртути-индий-висмут») — химический источник тока обладающий высокой удельной энергоемкостью по массе и объему, обладает стабильным напряжением. Анод — сплав висмута с индием, электролит гидроксид калия, катод окись ртути с графитом.

Параметры

Теоретическая энергоемкость:

Удельная энергоемкость(Вт/час/кг): около - 77-109 Вт/час/кг

Удельная энергоплотность(Вт/час/дм3): около - 201—283 Вт/час/дм3.

ЭДС: 1,17 вольта

Применение

Считается очень надёжным источником опорного напряжения и применяется в военной технике и в особо важных случаях (аппаратура управления атомными реакторами и высокотемпературными агрегатами, применяется в телеметрических системах и других важных областях). В последние годы эта электрохимическая система значительно улучшена и находит применение в качестве источника энергии для переносных (мобильных) систем спутниковой связи и навигации в военной сфере, и для питания портативных ЭВМ.

Производители

Лидер в области производства ртутно-висмутисто-индиевых элементов и батарей — фирма «Crompton Parkinson».

Ртутно - цинковый элемент («тип РЦ»)

Гальванический элемент в котором анодом является цинк, катодом оксид ртути, электролит — раствор гидроксида калия.

Достоинства: постоянство напряжения и огромная энергоемкость и энергоплотность.

Недостатки: высокая цена, токсичность ртути при нарушении герметичности.

Параметры

Теорeтическая энергоёмкость: 228,72 Вт·ч/кг

Удельная энергоёмкость: до 135 Вт·ч/кг

Удельная энергоплотность: 550—750 Вт·ч/дм³).

ЭДС: 1,36 В.

Рабочая температура: — 12…+80 С°.

Отличается невысоким внутренним сопротивлением, стабильным напряжением, высокой энергоёмкостью и энергоплотностью.

Применение

Ввиду огромной энергоплотности ртутно-цинковые элементы к 1980-м годам нашли относительно широкое применение как источники питания в часах, кардиостимуляторах, слуховой аппаратуре, фотоэкспонометрах, военных приборах ночного видения, переносной радиоаппаратуре военного назначения, в космических аппаратах. Распространены ограничено ввиду токсичности ртути и высокой стоимости, в то же время объем выпуска ртутно-цинковых батарей и элементов, оставаясь примерно на одном уровне, составляет порядка одного-полутора миллионов в год во всем мире.

Отдельно следует указать на то обстоятельство что ртутно-цинковый элемент обратим, то есть способен работать как аккумулятор. Однако при циклировании (заряд-разряд) наблюдается деградация элемента и уменьшение его емкости.

Это связано в основном со стеканием и слипанием ртути в крупные капли при разряде и с ростом дендритов цинка при заряде. Для уменьшения этих явлений предложено вводить в цинковый электрод гидроокись магния, а в окисно-ртутный электрод вводить тонкий порошок серебра (до 9 %), и частично заменять графит карбином.

Производители

Фирмы — лидеры по производству ртутно-цинковых батарей: Union Carbide, VARTA, BEREC, Mallory.

Экологические особенности

токсичность ртути при нарушении герметичности.

Элементы типа РЦ в последнее время вытесняются более безопасными, так как проблема их раздельного сбора и, особенно, безопасной утилизации достаточно сложна.

Свинцово - плавиковый элемент

это первичный, резервный химический источник тока, в котором анодом является свинец, катодом — двуокись свинца в смеси с графитом (около 3,5%), а электролитом — водный раствор кремне-фтористоводородной кислоты. Отличается особенностью хорошо работать в области отрицательных температур, и способностью к разряду токами огромной силы (до 60 Ампер/дм3 площади электродов).

Параметры

Теоретическая энергоемкость:

Удельная энергоемкость: 34—50 Вт·ч/кг

Удельная энергоплотность: 95—112 Вт·ч/дм3.

ЭДС: 1,95 Вольта.

Рабочая температура: -50 +55°С.

Свинцово - кислотный аккумулятор

Наиболее распространенный на сегодняшний день тип аккумуляторов, изобретен в 1859 году французским физиком Гастоном Планте. Основные области применения: стартерные батареи в автомобильном транспорте, аварийные источники электроэнергии.

Принцип действия

Принцип работы свинцово-кислотных аккумуляторов основан на электрохимических реакциях свинца и диоксида свинца в сернокислотной среде. Во время разряда происходит восстановление диоксида свинца на катоде и окисление свинца на аноде. При заряде протекают обратные реакции, к которым в конце заряда добавляется реакция электролиза воды, сопровождающаяся выделением кислорода на положительном электроде и водорода — на отрицательном.

Устройство

Элемент свинцово-кислого аккумулятора состоит из положительных и отрицательных электродов, сепараторов (разделительных решеток) и электролита. Положительные электроды представляют собой свинцовую решётку, а активным веществом является окись свинца (PbO2). Отрицательные электроды также представляют собой свинцовую решётку, а активным веществом является губчатый свинец (Pb). На практике в свинец решёток добавляют сурьму в количестве 1-2 % для повышения прочности. Электроды погружены в электролит, состоящий из разбавленной серной кислоты (H3SO4). Наибольшая проводимость этого раствора при комнатной температуре (что означает наименьшее внутреннее сопротивление и наименьшие внутренние потери) достигается при его плотности 1,26 г/см3. Однако на практике, часто в районах с холодным климатом применяются и более высокие концентрации серной кислоты, до 1,29 −1,31 г/см3. (Это делается потому, что при разряде свинцово-кислотного аккумулятора плотность электролита падает, и температура его замерзания, т.о, становится выше, разряженный аккумулятор может не выдержать холода.)

В новых версиях свинцовые пластины (решетки) заменяют вспененным карбоном, покрытым тонкой свинцовой пленкой *, а жидкий электролит может быть желирован силикагелем до пастообразного состояния.

Параметры

Удельная энергоемкость (Вт·ч/кг): около 30-40 Вт·ч/кг.

Удельная энергоплотность (Вт·ч/дм³): около 60-75 Вт·ч/дм³.

ЭДС: 2,1 В.

Рабочая температура: от минус 40 до плюс 40

Хранение

Свинцово-кислотные аккумуляторы необходимо хранить в заряженном состоянии. При температуре ниже −20 °C заряд аккумуляторов должен проводиться постоянным напряжением 2,275 В/ак, 1 раз в год, в течение 48 часов. При комнатной температуре — 1 раз в 8 месяцев постоянным напряжением 2,4 В/ак в течение 6-12 часов. Хранение аккумуляторов при температуре выше 30 °C не рекомендуется.

Серебряно - цинковый аккумулятор

Вторичный электрохимический источник тока, в котором анодом является цинк, электролитом — гидроксид калия, катодом — оксид серебра. Отличается очень малым внутренним сопротивлением и большой удельной энергоёмкостью (150 Вт·ч/кг, 650 Вт·ч/дм3). ЭДС 1,85 В (рабочее напряжение 1,55 В). Применяется в авиации, космосе, военной технике, часах и др. Одной из важнейших особенностей серебряно-цинкового аккумулятора является способность (при надлежащей конструкции) отдавать в нагрузку токи колоссальной силы (до 50 Ампер на 1 Ампер·час емкости).

Параметры

Теоретическая энергоемкость: до 425 Вт·ч/кг.

Удельная энергоемкость: до 150 Вт·ч/кг.

Удельная энергоплотность: до 650 Вт·ч/дм3.

ЭДС: 1,85 В.

Рабочая температура: -40…+50 °С.

Применение

Два серебрянно-цинковых аккумулятора емкостью по 120 а.ч и напряжением 366 в применялись в луноходе, который использовался для перевозки астронавтов по Луне в ходе программы Аполлон. Максимальная теоретическая дальность пробега по луне составляла 92 км.

Производители

Лидер производства серебряно-цинковых аккумуляторов различной емкости в России является компания "РИГЕЛЬ", Санкт-Петербург.

16) Серно - магниевый элемент

Это резервный первичный химический источник тока, в котором анодом является магний, катодом - сера в смеси с графитом (до 10%), а электролитом - раствор хлорида натрия.

Параметры

Теоретическая энергоемкость:

Удельная энергоемкость:103-128 Вт/час/кг.

Удельная энергоплотность: 155-210 Вт/час/дм3.

ЭДС:1,65Вольта.

Хлористо - медно - магниевый элемент

Это первичный резервный химический источник тока, в котором анодом служит магний, катодом - однохлористая медь, а электролитом - водный раствор хлорида натрия.

Параметры

Удельная энергоемкость:38-50Вт/час/кг.

Удельная энергоплотность:63-90Вт/час/дм3.

ЭДС:1,8Вольта.

Хлористо – свинцово - магниевый элемент

Это первичный резервный химический источник тока, в котором анодом служит магний, катодом - хлористый свинец в смеси с графитом, а электролитом - раствор хлорида натрия.

Параметры

Удельная энергоемкость:45-50Вт/час/кг.

Удельная энергоплотность:70-98Вт/час/дм3.

ЭДС:1,1Вольта.

Хлоро - серебряный элемент

Это первичный химический источник тока, в котором анодом является цинк, катодом - хлористое серебро, электролитом - водный раствор хлорида аммония (нашатыря) или хлорида натрия.

В практику этот гальванический элемент введен Де-Ла-Рю в 1868 году для проведения своих опытов с электричеством. Де-Ла-Рю построил самую мощную и высоковольтную гальваническую батарею по тем временам, он использовал 14000(!) хлоро-серебряных элементов в своих знаменитых опытах с электрической искрой.

Параметры

Удельная энергоемкость:до 127 Вт/час/кг

Удельная энергоплотность:до 500 Вт/час/дм3.

ЭДС:1,05Вольта.

Рабочая температура: -15 +70°С.

Хлорсеребряно - магниевый элемент

Это первичный резервный химический источник тока, в котором анодом служит магний, катодом - хлористое серебро, а электролитом - водный раствор хлорида натрия.

Теоретическая энергоемкость:

Удельная энергоемкость:45-64Вт/час/кг.

Удельная энергоплотность:83-125Вт/час/дм3.

ЭДС:1,6Вольта.

Заключение

В данной работе были достигнуты все цели и задачи, поставленные для её выполнения.

В заключение хотелось бы сказать, что производство и разработка новых видов гальванических элементов остаётся актуальным, так как гальванические элементы без проблем вошли в нашу жизнь и активно используются в повседневной жизни. Даже сложно представить нашу жизнь без различных батареек и аккумуляторов.

Разработка новых видов гальванических элементов, в частности топливных элементов, влечёт, как мне кажется, активное использование их в будущем, так как это наиболее простые в использовании и долговечные элементы, обладающие рядом преимуществ, по сравнению с батарейками и аккумуляторами.

Список литературы

1. Деордиев С.С. Аккумуляторы и уход за ними. К.: Техника, 1985. 136 с.

2. Электротехнический справочник. В 3-х т. Т.2. Электротехнические изделия и устройства/под общ. ред. профессоров МЭИ (гл. ред. И. Н. Орлов) и др. 7 изд. 6 испр. и доп. М.: Энергоатомиздат, 1986. 712 с.

3. Н.Л.Глинка. Общая химия. Издательство "Химия" 1977.

4. Багоцкий В.С., Скундин А.М. Химические источники тока. М.: Энергоиздат, 1981. 360 с.

5. Хрусталёв Д.А. Аккумуляторы. М: Изумруд, 2003.

6. Кромптон. Т. Первичные источники тока. Москва. «Мир». 1986.г.

7. Кромптон Т. Первичные источники тока. — 1982

8. Справочник химика.том 5.изд "химия".Ленинград.1968.г.

Электронные ресурсы:

9. http://www.spsu.ru/

10. http://ru.wikipedia.org/wiki/

11. http://www.xumuk.ru/encyklopedia/
