Ветрогенераторы

Государственное образовательное учреждение высшего профессионального образования

«Казанский государственный технологический университет»

Кафедра теоретических основ теплотехники

(ТОТ)

РЕФЕРАТ

по дисциплине

Нетрадиционные и возобновляемые источники энергии

Ветрогенераторы

Руководитель,

доцент________(Зарипов. З.И.)

( подпись с указанием даты подписания)

Исполнитель,

студент группы 2271-81___ (Илалов Р.Р.)

(подпись с указанием даты подписания)

Казань 2009

Содержание

1.Введение

2. Типы ветрогенераторов

3. Компоненты ветроустановки

4. Ветрогенераторы и окружающая среда

5. Проблемы эксплуатации промышленных ветрогенераторов

6. Заключение

1.Введение

Еще в Древнем Египте за три с половиной тысячи лет до нашей эры применялись ветровые двигатели для подъема воды и размола зерна. За пятьдесят с лишним веков ветряные мельницы почти не изменили свой облик. Например, в Англии имеется мельница, построенная в середине XVII в. Несмотря на свой преклонный возраст, она исправно трудится и по сей день. В России до революции насчитывалось приблизительно 250 тыс. ветряных мельниц, общая мощность которых составляла около 1,5 млн. кВт. На них размалывалось до 3 млрд. пудов зерна в год.

Рис.1. Персидская ветряная мельница

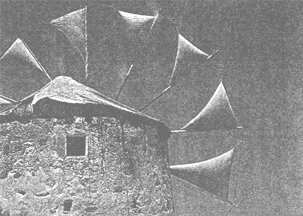

Рис.2. Греческая ветряная мельница

С появлением ветряных мельниц, была облегчена одна из самых тяжелых крестьянских работ - вращение тяжелых каменных жерновов, перетирающих зерно в муку. Теперь это делал ветер, крутя крылья мельницы. Одна из первых ветряных мельниц была найдена в Персии - в ней крылья были насажены на ту же ось, что и жернова. Всем была хороша персидская мельница, но вот беда - она могла работать лишь при сильном устойчивом ветре. Когда его порывы стихали, вращать жернова приходилось по старинке - с помощью быков, а то и рабов. И вот, приблизительно шестьсот лет назад, началось строительство мельниц башенного типа с огромными крыльями, расположенными горизонтально к поверхности земли. Одна из первых таких мельниц появилась в Голландии, издавна славившейся изобретательными мастерами. В 1745 году некий Эдмунд Ли осчастливил мельников изобретением нового типа крыльев - деревянных каркасов, обтянутых материей. Выдумка оказалась настолько удачной, что применяется в ветряных мельницах и сейчас.

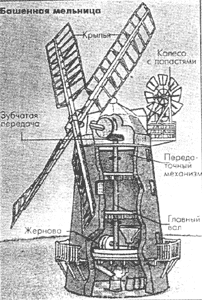

Рис.3. Ветряная мельница Эдмунда Ли

Ветряные мельницы оказались прекрасными источниками даровой энергии. Неудивительно, что со временем их стали использовать не только для размола зерна. Ветряки вращали дисковые пилы на больших лесопилках, поднимали грузы на большие высоты, использовались для подъема воды. Наряду с водяными мельницами они оставались, практически, самыми мощными машинами прошлого. В той же Голландии, например, где ветряков было больше всего, они успешно работали до середины нашего века. Часть их действует и в настоящее время. Что интересно, мельницы в средневековье вызывали у некоторых суеверный страх - настолько непривычными были даже простейшие механические приспособления. Мельникам приписывали общение с нечистой силой. Время шло, и люди все чаще задумывались о ветре как о источнике бесплатной энергии. Наступил такой этап развития технологии, когда стали строить электрогенераторы. И в Дании в 1890 году построили первый ветрогенератор для производства электричества. Такие ветрогенераторы устанавливались в труднодоступных местах, куда было неудобно или невыгодно передавать ток с обычных электростанций. В конце концов, ветровые турбины стали давать четверть всей нужной датской промышленности энергии. Между 1920 и 1930 годами ветровые генераторы стали появляться в Австралии и США. В 1937 году в Крыму была построена крупнейшая в мире, как говорили тогда, ветроэлектрическая станция. Она действительно была внушительных размеров, но ток, который ветрогенератор давал в электрическую сеть Севастополя, мощностью своей не превышал 100 кВт.

Рис.4. Ветрогенератор в Калифорнии

Россия располагает значительными ресурсами ветровой энергии, которая может быть использована в следующих регионах: области: Архангельская, Астраханская, Волгоградская, Калининградская, Камчатская, Ленинградская, Магаданская, Мурманская, Новосибирская, Пермская, Ростовская, Сахалинская, Тюменская; края: Краснодарский, Приморский, Хабаровский; а также: Дагестан, Калмыкия, Карелия, Коми, Ненецкий автономный округ, Таймырский автономный округ, Хакасия, Чукотка, Якутия, Ямало-Ненецкий автономный округ.

2. Типы верогенертаторов

Разработано большое количество ветрогенераторов. В зависимости от ориентации оси вращения по отношению к направлению потока ветрогенераторы могут быть классифицированы следующим образом (рисунок 5-7):

• с горизонтальной осью вращения, параллельной направлению ветрового потока;

• с горизонтальной осью вращения, перпендикулярной направлению ветра (подобные водяному колесу);

• с вертикальной осью вращения, перпендикулярной направлению ветрового потока.

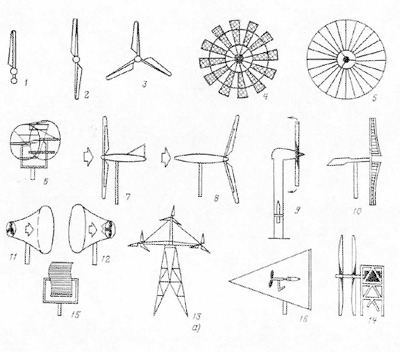

Рис.5. Ветрогенераторы с горизонтальной осью вращения

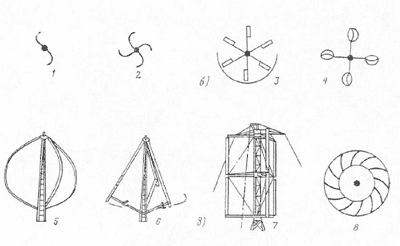

Рис.6. Ветрогенераторы с вертикальной осью вращения с использованием силы сопротивления и подъемной силы

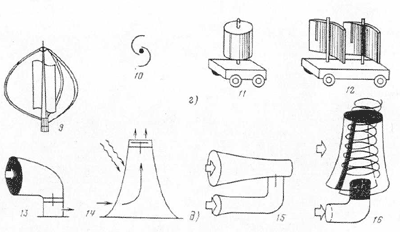

Рис.7. Ветрогенераторы других типов

Разработаны также устройства для преобразования энергии ветра в электроэнергию без применения движущихся частей. К ним относится, например, устройство, в котором для выработки электрической энергии на основе термоэлектрического эффекта Томсона применяется процесс охлаждения в ветровом потоке.

а) Ветрогенераторы с горизонтальной осью вращения

Ветрогенераторы с горизонтальной осью вращения могут использовать для преобразования энергии ветра подъемную силу или силу сопротивления. Устройства, использующие подъемную силу, предпочтительнее, поскольку они могут развить в несколько раз большую силу, чем устройства с непосредственным действием силы сопротивления. Последние, кроме того, не могут перемещаться со скоростью, превышающей скорость ветра. Вследствие этого лопасти, на которые действует подъемная сила (ветроколеса), могут быть более быстроходными (быстроходность -отношение окружной скорости элемента поверхности к скорости ветра) и иметь лучшее соотношение мощности и массы при меньшей стоимости единицы установленной мощности.

Ветроколесо может быть выполнено с различным количеством лопастей; от однолопастных ветрогенераторов с контргрузами до многолопастных (с числом лопастей до 50 и более). Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного, господствующего направления ветра. В большинстве же случаев система, на которой укреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов как правило применяются для этой цели хвостовые оперения, у больших - ориентацией управляет электроника.

Для ограничения частоты вращения ветроколеса при большой скорости ветра используется ряд методов, в том числе установка лопастей во флюгерное положение, использование клапанов, установленных на лопастях или вращающихся вместе с ними, а также устройства для вывода ветроколеса из-под ветра с помощью бокового плана, расположенного параллельно плоскости вращения колеса.

Лопасти могут быть непосредственно закреплены на валу генератора, или же вращающий момент может передаваться от его обода через вторичный вал к генератору, или другой рабочей машине.

Из рисунка 8 видно, как установленная мощность Руст, развиваемая ветроколесом с горизонтальной осью вращения, зависит от его размеров.

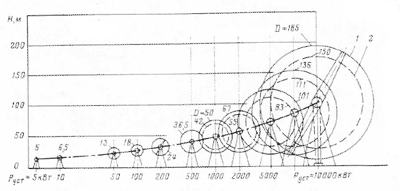

Рис.8. Мощности ветрогенераторов различных размеров при скорости ветра 7,6 м/с

Перпендикулярное направление действия ветра на установки с горизонтальной осью вращения оказалось малоэффективным, так как также требует использования систем ориентации и сравнительно сложных методов съема мощности, что ведет к потере их эффективности. Они не имеют преимуществ по сравнению с другими типами ветродвигателей с горизонтальной и вертикальной осью вращения.

б) Ветрогенераторы с вертикальной осью вращения

Такие роторы имеют важные преимущества перед ветрогенераторами с горизонтальным расположением оси. Для них отпадает необходимость в устройствах для ориентации на ветер, упрощается конструкция и уменьшаются гироскопические нагрузки, вызывающие дополнительные напряжения в лопастях, системе передач и прочих элементах установок с горизонтальной осью вращения.

К таким установкам относятся устройства с пластинами, чашеобразными или турбинными элементами, а также роторами Савониуса с лопастями S-образной формы, на которые действует также и подъемная сила. Устройства такого типа обладают большим начальным моментом, однако меньшими быстроходностью и мощностью по сравнению с обычным ротором.

В 1920 г. во Франции Дарье предложил новый тип ротора, интенсивной разработкой которого начали заниматься с 1970 г. Сейчас ветрогенератор Дарье может рассматриваться в качестве основного конкурента ветрогенераторов крыльчатого типа.

Ротор Дарье относится к ветрогенераторам, использующим подъемную силу, которая появляется на выгнутых лопастях, имеющих в поперечном сечении профиль крыла. Ротор имеет сравнительно небольшой начальный момент, и большую быстроходность, в силу этого - относительно большую удельную мощность, отнесенную к его массе или стоимости. Такие роторы имеют различную форму (Φ-, Δ-, Υ- и ромб-образную) с одной, двумя или большим числом лопастей.

Крылья пропеллера должны быть легкими и в то же время достаточно прочными. Они делаются из дерева, стали или искусственных материалов - таких как фиберглас.

Современные ветрогенераторы конечно, более производительны чем ветряки. Количество вырабатываемого ими электричества зависит от силы ветра и площади лопастей пропеллеров. Например, увеличивая вдвое площадь лопастей, можно получить вчетверо больше электричества.

Малые и средние ветровые турбины как правило снабжают электричеством острова или небольшие отдаленные поселения. В США, например, ветрогенератор на острове Каттиханк Айлэнд, расположенном неподалеку от побережья штата Массачусетс, вырабатывает достаточно энергии для снабжения двухсот человек - всего населения острова. В нашей стране ветрогенераторы применяются, в основном, на севере - на Кольском полуострове, в Якутии и даже на антарктических научных станциях.

Сегодня в США, Великобритании, Дании и Канаде производятся ветровые турбины мощностью 1 МВт электроэнергии (этого хватает, чтобы мгновенно вскипятить 500 чайников). Самые большие ветрогенераторы в мире - английская LS-1 на острове Оркни и американская MOD5-B на Гавайских островах. Лопасти английской турбины имеют размах 60 метров, она производит приблизительно 3 МВт электроэнергии. Американская еще больше: размах лопастей 96 метров.

Однако вряд ли ветровая энергетика будет развиваться по пути гигантизма. Скорее, будущее принадлежит средним турбинам, более удобным в производстве и эксплуатации. Как бы ни были велики и мощны современные ветрогенераторы, они пока не могут полностью обеспечить потребности крупных городов. Небольшие ветровые электростанции успешно действуют во многих странах мира. В США, например, где множество ферм и малых городов расположено в труднодоступной местности, всячески поощряется строительство ветрогенератор в 1,5 киловатта. На одном из Северо-Фризских островов в Германии уже много лет работает установка для опреснения морской воды, а на острове Пельворм даже создан полигон для испытаний разных моделей ветроустановок. В нашей стране ветрогенераторы малой мощности успешно применяются в южных животноводческих хозяйствах для механизации подъема воды. Практика показала, что использование их обходится в 4 раза дешевле, чем использование дизельных двигателей, и в 10 раз дешевле подвоза воды автомобилями.

Непостоянство силы ветра требует надежной аккумуляции (сохранения) энергии на периоды затишья. Однако существующие аккумуляторы электроэнергии очень дороги и могут работать с хорошей отдачей лишь с малыми ветрогенераторами. Вследствие этого энергию ветра лучше аккумулировать в самом продукте, который она производит, - в смолотой муке, измельченных кормах, воде, наполнившей водонапорную башню. Все это повышает ценность применения ветровой энергии именно в сельском хозяйстве.

Одно из достоинств ветроустановок заключается в том, что они действуют как бы в унисон с нашими потребностями. В большинстве регионов земного шара наиболее сильные ветра дуют осенью и в начале зимы - как роз тогда, когда человек больше всего нуждается в свете и тепле. И наоборот, времена затишья - в основном летом - совпадают с периодами сокращения потребления энергии (мы говорим, разумеется, о бытовом потреблении). Но это и другие достоинство выглядят бледновато по сравнению с основным недостатком: чтобы увеличить мощность ветроустановки, надо наращивать размер лопастей, то есть, утяжелять конструкцию. Однако тогда для работы ветрогенератора потребуется еще большая скорость ветра, а значит, сузятся районы применения установки. Заколдованный круг.

Также имеются такие разновидности:

Ветрогенераторы

Ветрогенератор бесшумный, инерционный с вертикальным ротором, использующий в своей работе принцип магнитной левитации - это единственно правильное вложение денег в период мирового экономического кризиса для полного автономного обеспечения электроэнергией, отоплением, гвс.

Ветрогенераторы изготавливаются различной мощности от 500Вт-25кВт.

Каждый ротор проходит серию регулировок и центрирования, т.к. в будущем требуется бесперебойная работа двух магнитов, выполненных из специальных сплавов неодимовые магниты. Они спроектированы, произведены и испытаны в различных климатических условиях.

К достоинствам ветрогенераторов можно отнести самостарт ( на скорости 1.5 м/с) и самораскрутку на скорости ветра 3.5 м/сек, плавную работу за счет смещения лопастей закрепленных на верхней крышке ветрогенератора относительно монолитно закрепленного короба . Лопасти зафиксированы на верхней крышке генератора. легко смещающейся относительно тела благодаря неодиумовым магнитам, парящими друг над другом (эти магниты выполняют роль подшипников). из-за отсутствия трения между магнитами, лопастям легко раскрутить крышку генератора к которой с внутренней стороны присоединены также неодиумовые магниты. Между полюсами которых при скольжении находятся медные катушки.

Малые ветрогенераторы

К малой ветроэнергетике относятся установки мощностью менее 100 кВт. Установки мощностью менее 1 кВт относятся к микро-ветряной энергетике. Они применяются на яхтах, с/х фермах для водоснабжения и т. д.

Малые ветрогенераторы могут работать автономно, то есть без подключения к общей электрической сети.

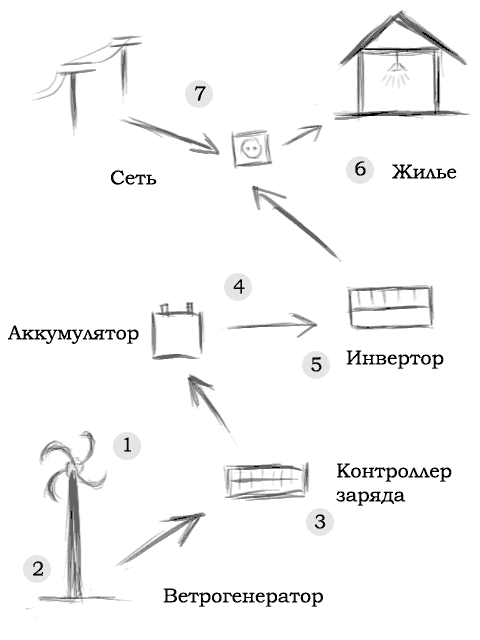

Строение малой ветряной установки:

-Ротор, лопасти, ветротурбина

-Генератор (как правило это синхронный трёхфазный с возбуждением от постоянных магнитов напряжением =24 В)

-Мачта с растяжками

-Контроллер заряда аккумуляторов

-Аккумуляторы (необслуживаемые на 24 В)

-Инвертор (= 24 В -> ~ 220 В 50Гц)

-Сеть

Считается, что применение малых ветрогенераторов в быту малоцелесообразно из-за:

-Высокой стоимости инвертора ~ 50 % стоимости всей установки (применяется для преобразования переменного или постоянного тока получаемого от ветрогенератора в ~ 220В 50Гц (и синхронизации его по фазе с внешней сетью при работе генератора в параллель))

-Высокой стоимости аккумуляторных батарей ~ 25 % стоимости установки (используется в качестве источника бесперебойного питания при отсутствии или пропадании внешней сети)

-Для обеспечения надёжного электроснабжения к такой установке иногда добавляют дизель-генератор, сравнимый по стоимости со всей установкой.

В настоящее время, несмотря на рост цен на энергоносители, себестоимость электроэнергии не составляет сколько-нибудь значительную величину у основной массы производств на фоне других затрат. Ключевым для потребителя остаётся надёжность и стабильность электроснабжения.

Основными факторами приводящими к удорожанию энергии получаемой от ветрогенераторов являются:

-Необходимость получения электроэнергии промышленного качества ~ 220В 50 Гц (применяется инвертор)

-Необходимость автономной работы в течение некоторого времени (применяется аккумуляторы)

-Необходимость длительной бесперебойной работы потребителей (применяется дизель-генератор)

В настоящее время наиболее экономически целесообразно получение с помощью ветрогенераторов не электрической энергии промышленного качества, а постоянного или переменного тока (переменной частоты) с последующим преобразованием его с помощю ТЭНов в тепло, для обогрева жилья и получения горячей воды. Эта схема имеет несколько преимуществ:

Отопление является основным энергопотребителем любого дома в России.

Схема ветрогенератора и управляющей автоматики кардинально упрощается.

Схема автоматики может быть в самом простом случае построена на нескольких тепловых реле.

В качестве аккумулятора энергии можно использовать обычный бойлер с водой для отопления и горячего водоснабжения.

Потребление тепла не так требовательно к качеству и бесперебойности, температуру воздуха в помещении можно потдерживать в широких диапазаонах 19—25°С — в бойлерах горячего водоснабжения — 40—97°С без ущерба для потребителей.

Наиболее перспективными регионами для развития малой ветроэнергетики считаются регионы со стоимостью электроэнергии более $0,1 за кВт·ч. Себестоимость электроэнергии, производимой малыми ветрогенераторами в 2006 г. в США составляла $0,10—$0,11 за кВт·ч. AWEA ожидает, что в ближайшие 5 лет себестоимость снизится до $0,07 за кВт·ч.

AWEA прогнозирует, что к 2020 году суммарная мощность малой ветряной энергетики США вырастет до 50 тыс. МВт, что составит около 3 % от суммарных мощностей страны. Ветряные турбины будут установлены в 15 млн домах и на 1 млн малых предприятий. В отрасли малой ветроэнергетики будут заняты 10 тыс. человек. Они ежегодно будут производить продукции и услуг на сумму более чем $1 млрд

3. Компоненты ветроустановки

К основным компонентам системы, без которых работа ветряка невозможна, относят следующие элементы:

- Генератор – необходим для заряда аккумуляторных батарей. От его мощности зависит как быстро будут заряжаться ваши аккумуляторы. Генератор необходим для выработки переменного тока. Сила тока и напряжение генератора зависит от скорости и стабильности ветра.

- Лопасти – приводят в движение вал генератора благодаря кинетической энергии ветра.

- Мачта – обычно, чем выше мачта, тем стабильнее и сильнее сила ветра. Отсюда следует – чем выше мачта, тем больше выработка генератора. Мачты бывают разных форм и высот.

Список дополнительных необходимых компонентов:

- Контроллер – управляет многими процессами ветроустановки, такими, как поворот лопастей, заряд аккумуляторов, защитные функции и др. Он преобразовывает переменный ток, который вырабатывается генератором в постоянный для заряда аккумуляторных батарей.

- Аккумуляторные батареи – накапливают электроэнергию для использования в безветренные часы. Также они выравнивают и стабилизируют выходящее напряжение из генератора. Благодаря им вы получаете стабильное напряжение без перебоев даже при порывистом ветре. Питание вашего объекта идёт от аккумуляторных батарей.

- Анемоскоп и датчик направления ветра – отвечают за сбор данных о скорости и направлении ветра в установках средней и большой мощности.

- АВР – автоматический переключатель источника питания. Производит автоматическое переключение между несколькими источниками электропитания за промежуток в 0,5 секунды при исчезновении основного источника. Позволяет объединить ветроустановку, общественную электросеть, дизель-генератор и другие источники питания в единую автоматизированную систему. Внимание: АВР не позволяет работать сети одного объекта одновременно от двух разных источников питания!

- Инвертор – преобразовывает ток из постоянного, который накапливается в аккумуляторных батареях, в переменный, который потребляет большинство электроприборов.

Пример:

Ветрогенератор EuroWind 2

Ветряк мощностью 3 киловатта - это одна из самых популярных моделей и является самым лучшим выбором для семьи. Этот ветрогенератор обеспечивает энергией дом небольшого или среднего размеров. Данный ветрогенератор можно комбинировать с солнечными батареями и дизельным генератором для непрерывного обеспечения энергией.

Для загородного дома этого ветрогенератора более чем достаточно. Для его установки не требуется бригада рабочих, ветрогенератор устанавливается даже в одиночку.

Такие ветрогенераторы полностью удовлетворяют потребности небольших кафе, магазинов, строительных городков, кемпингов и других объектов, которые находятся вдали от источников электроэнергии.

Производительность ветрогенератора:

Среднегодовая выработка энергии 5800 кВт в год (при средней скорости ветра 6 м/с)

Максимальная мощность 3000 Вт

Напряжение ветрогенератора 120 Вольт

Время зарядки аккумуляторов около 10 часов

Рекомендуемые аккумуляторы 10 шт. 12В 200Ач

Напряжение после инвертора 220 Вольт 50 Гц

Характеристики ветрогенератора:

Количество лопастей 3 шт.

Диаметр ротора 3,2 метра

Материал лопастей FRP (композитный материал - фибергласс)

Тип ветрогенератора PMG (на постоянных магнитах)

Защита от ураганного ветра AutoFurl (автоматическая)

Высота мачты 9 метров

Контроллер заряда AIC (автоматический)

Рабочая температура от -40 до +60 C

Ветер раскручивает ротор. Выработанное электричество подаётся через контроллер на аккумуляторы. Инвертор преобразует напряжение на контактах аккумулятора в пригодное для использования

4. Ветрогенераторы и окружающая среда

Сегодня, когда экологические проблемы постепенно становятся одной из главных забот человечества, использование разных источников энергии рассматривается не только с точки зрения их мощности и экономичности, но и влияния на окружающую среду.

На первый взгляд ветровая энергия абсолютно чиста экологически и не наносит ущерба природе и людям. Но это не совсем так. Мощные ветровые электростанции с сотнями и тысячами ветровых турбин приносят немало проблем: они производят невообразимый шум, могут служить помехой для радио- и телетрансляций. Кроме того, огромные вышки нередко препятствуют миграции птиц. Разумеется, по сравнению с тем огромным ущербом природе, который наносят тепловые электростанции, вред от ветрогенераторов почти незаметен, однако если мы хотим в будущем иметь абсолютно "чистую" энергетику, проблемы влияния ветроустановок на окружающую среду надо решать уже сейчас. Одним из таких решений - и наиболее перспективным - является установка ветрогенераторов в открытом море, на большом удалении от берегов. Это повысит не только безопасность, но и экономичность, так как на просторах Мирового океана ветры дуют с особой силой. Разумеется, установка ветрогенераторов в открытом море требует больших затрат, однако экологическая чистота стоит денег, затраченных на нее.

Первая ветряная электростанция в открытом море уже действует. Это установка Эбельтофф в Дании. 16 ее турбин производят 55 кВт электроэнергии - вполне хватает для полного снабжения поселка из 600 домов. Специалисты подсчитали, что только Западная Европа, береговая линия которой протянулась более чем на 20000 километров, в состоянии получать около триллиона киловатт-часов электроэнергии в год, если воздвигнуть ветрогенераторы вблизи от побережья. А возможности нашей страны в этом плане еще выше.

На сегодняшний день технология строительства платформ для ветрогенераторов в открытом море отработана (большую роль здесь сыграл опыт строительства морских скважин для добычи нефти) и уже применяется.

Как уже опмечалось, главной проблемой применения ветровой энергии является непостоянство ветра. Имеется несколько способов аккумулировать энергию на случай безветренных дней. Простейший из них - создать систему двух резервуаров, один из которых залегает ниже другого. В ветреные дни производимое электричество можно использовать для закачки воды из нижнего резервуара в верхний. А когда ветрогенератор бездействует, достаточно открыть перемычку - и вода устремится из верхнего резервуара в нижний, вращая по пути турбину, которая будет давать электроэнергию. Еще один способ аккумулирования - использование ветровой энергии для электролиза воды - получения водорода и кислорода из воды. Водород - идеальное топливо, которое может заменить любой тип горючего. Теплота его сгорания втрое выше, чем у бензина. Если в ветреные дни создать достаточный запас водорода, его можно транспортировать в любое место по газопроводам, а затем использовать в топливных элементах.

Ученые подсчитали, что общий ветроэнергетический потенциал земли приблизительно в 30 раз превосходит годовое потребление электричества во всем мире. Разумеется, весь этот запас энергии использовать не удастся. Для нормальной работы ветроустановок скорость воздушных потоков не должна в среднем за год падать меньше 4-5 м/с, и в то же время не должна превышать 50 м/с. Впрочем, максимальная скорость ветра может быть и выше. Американские инженеры создали генератор с вертикальными роторами, которые вращаются наподобие карусели. По своей эффективности он превосходит лопастные генераторы почти втрое и способен выдерживать даже ураганные ветры. Видимо, с развитием технологии появятся и более совершенные конструкции. Скорее всего, технология не пойдет по пути повышения размеров ветроустановок. Будущее принадлежит ветрогенераторам мощностью от 5 до 100 киловатт, которые будут обеспечивать нужды сельского хозяйства и небольших поселений. Впрочем, имеется возможность применения и более мощных (до 5 мегаватт) установок, которые будут вырабатывать электроэнергию в составе уже существующих энергетических систем. Кроме того, ветровая энергия может быть использована для производство удобрений, для получения сжатого воздуха, который будет направляться в водоемы для их аэрации - повышения содержания кислорода, необходимого для его обитателей. Разные отросли промышленности все активнее делают заявки на ветровую энергию.

5. Проблемы эксплуатации промышленных ветрогенераторов

Промышленный ветрогенератор строится на подготовленной площадке за 7—10 дней. Получение разрешений регулирующих органов на строительство ветряной фермы может занимать год и более.

Для строительства необходимы дорога до строительной площадки, место для размещения узлов при монтаже, тяжёлая подъёмная техника с выносом стрелы более 50 метров, так как гондолы устанавливаются на высоте около 50 метров.

В ходе эксплуатации промышленных ветрогенераторов возникают различные проблемы:

Неправильное устройство фундамента. Если фундамент башни неправильно рассчитан, или неправильно устроен дренаж фундамента, башня от сильного порыва ветра может упасть.

Обледенение лопастей и других частей генератора. Обледенение способно увеличить массу лопастей и снизить эффективность работы ветрогенератора. Для эксплуатации в арктических областях части ветрогенератора должны быть изготовлены из специальных морозостойких материалов. Жидкости, используемые в генераторе, не должны замерзать. Может замёрзнуть оборудование, замеряющее скорость ветра. В этом случае эффективность ветрогенератора может серьёзно снизиться. Из-за обледенения приборы могут показывать низкую скорость ветра, и ротор останется неподвижным.

Удары молний. Удары молний могут привести к пожару. На современных ветрогенераторах устанавливаются молниеотводящие системы.

Отключение. При резких колебаниях скорости ветра срабатывает электрическая защита аппаратов входящих в состав системы, что снижает эффективность системы в целом. Так же для больших ветростанций большая вероятность срабатывания защиты на отходящих ЛЭП.

Нестабильность работы генератора. Из-за того что в большинстве промышленных ветрогенерирующих установках стоят асинхронные генераторы, стабильная работа их зависит от постоянства напряжения в ЛЭП.

Пожары. Пожар может возникнуть из-за трения вращающихся частей внутри гондолы, утечки масла из гидравлических систем, обрыва кабелей и т. д. Пожары ветрогенераторов редки, но их трудно тушить из-за отдалённости ветряных электростанций и большой высоты, на которой происходит пожар.

На современных ветрогенераторах устанавливаются системы пожаротушения.

6. Заключение

Итак, ветрогенераторы - это генераторы электрической энергии, предназначенные для превращения энергии ветра в электрическую. Сегодня ветрогенераторы – высокотехнологичное изделие мощностью от 5 КВт до 4 500 КВт единичной мощности. Ветрогенераторы современных конструкций позволяют использовать экономически эффективно энергию даже самых слабых ветров – от 4 метров в секунду. С помощью ветрогенераторов сегодня можно не только поставлять электроэнергию в «сеть» но и решать задачи электроснабжения локальных или островных объектов любой мощности.

Ветрогенераторы применяются в самых различных местах. Это открытые территории с хорошим ветропотенциалом, поля, острова, мелководье, горы. Как следствие энергетической политики в России- места, где подключение к существующим сетям дороже ветроэнергетического проекта или доставка дизельного топлива обходится дорого.

Работает ветрогенератор очень просто, почти как и сотни лет назад:

- Набегающие потоки ветра на высоте башни ветрогенератора - от 40 до 100 метров вращают лопасти ветрогенератора. Энергия вращения передается по валу ротора на мультипликатор, который в свою очередь вращает асинхронный или синхронный электрический генератор.

Широко распространены конструкции ветрогенераторов, не имеющих мультипликатора, что существенно увеличивает их производительность. При изменении направления ветра сенсоры на башне ВГ подают команду, и механизм ориентации поворачивает башню ветрогенератора по ветру. Стабилизация вращения ветроколеса ветрогенератора достигается различными методами, один из которых – поворот лопастей или их фрагментов вокруг своей оси под углом к направлению ветра.

- Ветрогенераторы могут работать как по одиночке (единичный комплекс), так и группами (ветропарк). Часто один или несколько ветрогенераторов работают параллельно с дизель-генераторами в качестве средства экономии расходов на дизельное топливо.

Что же дает ветрогенератор? Вот примеры для ориентировки: Ветрогенератор мощностью 800 КВт при среднегодовой скорости ветра 6 м/с произведет за год 1.500.000 КВт часов электроэнергии, при среднегодовой скорости ветра 5 м/с - 1.100.000 КВт часов электроэнергии.

Ветрогенератор мощностью 2000 КВт при среднегодовой скорости ветра 6 м/с произведет за год 3.700.000 КВт часов электроэнергии, при среднегодовой скорости ветра 5 м/с - 2.300.000 КВт часов электроэнергии.
