Продольный уклон улицы принимается в зависимости от категории улицы в системе уличной сети города:

Категория улицы

V (км/час)

i>пр>> >‰

b полосы (м)

n полос

b тротуара (м)

1

2

3

4

5

6

Скоростные дорогие

100

40

3,75

4

-

Магистр. улицы общегород. значения

80

50

3,75

4(3)

7,50

Магистр. улицы районного значения

60

60

3,75

3(2)

6,00

Улицы местного значения

40-60

70-80

3-3,50

1-2

1,5-2,25

i>пр> – продольный уклон

b >полосы> – ширина полосы (м)

n >полос> – количество полос

b >тротуара> – ширина тротуара (м)

V – скорость движения автотранспорта (км/ч)

Поперечный уклон проезжей части принимается в зависимости от типа покрытия:

Типы покрытий

На улицах, дорогах и проездах, %

На площадях и автостоянках, %

асфальто – бетон и цементо – бетон

2

1,5

Брусчатые и мозайковые и из сборных бетонных и ж/б плит.

2

1,5

Проектирование отметок по углам и входам в здания производится с учетом лотков проездов и условия обеспечения отвода от здания к этим лоткам. Значительные перепады в отметках вертикальной планировки по углам зданий в продольном направлении приводят к затруднениям в привязке зданий, из чего следует устройство цокольных этажей.

H>0> – уровень пола первого этажа

H>0> = H>max>кр + 0,30

H>цоколя>= H>0> - H>min>кр

H>max>кр - H>min>кр ≤1.80→ общий уровень пола

Уклон – это отношение разницы высот между двумя взятыми точками к расстоянию между ними.

i=∆h/L

∆h – разность отметок между горизонталями.

L – расстояние между горизонталями

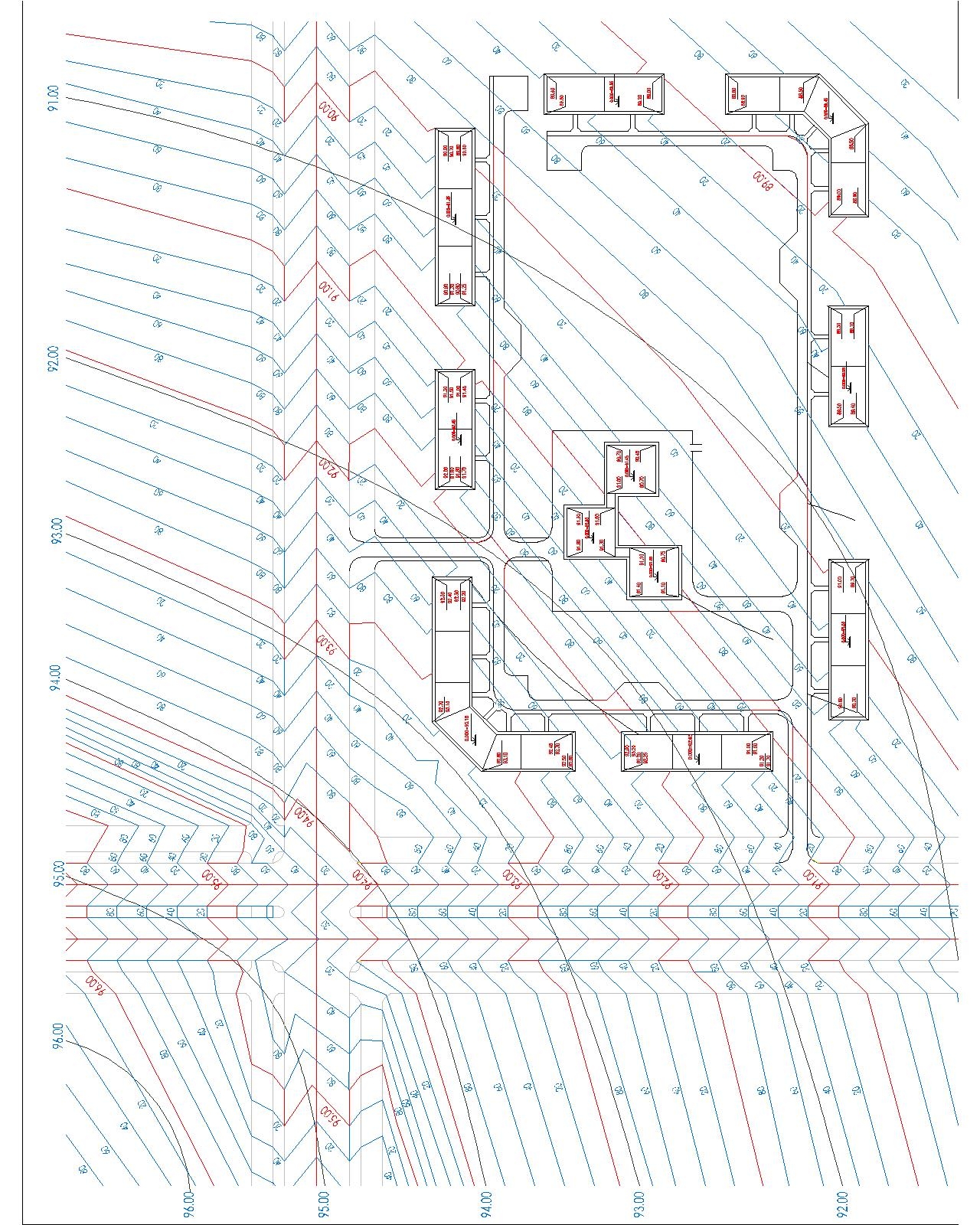

Проектирование вертикальной планировки микрорайонов и кварталов осуществляется методом проектных красных горизонталей.

Метод проектных красных горизонталей заключается в изображении проектируемого рельефа в новых красных горизонталях, что позволяет легко представить себе будущий рельеф территории.

H>шаг>чер = 1м → H>шаг>кр =0,20м

При помощи проектных красных горизонталей представляется возможность увеличить или уменьшить крутизну склона, произвести засыпку пониженных мест и создать площадку со сравнительно малым уклоном.

1) Расчет продольного и поперечного уклонов проезжей части

i>пр>=(H>max>гориз- H>min>гориз )/L(м)

i>пр>=(94,3-91,0)/172,5=0,019

l>1> = Hкр / i>пр>

l>1>=0,2/0,019=10,5 м

B - ширина проезжей части

B=15 м

i>поп>=0,02

l>2> = B′/2* i>поп>/ i>пр>

l>2> =15/2*0,02/0,019=7,8 м

2) Расчет продольного и поперечного уклонов тротуара

i>пр1>=(H>max>гориз- H>min>гориз )/L(м)

    i>пр>=(94,3-91,0)/172,5=0,019

l>1> = Hкр / i>пр>

l>1>=0,2/0,019=10,5 м

B - ширина тротуара

B=7,5 м

i>поп>=0,02

l>2> = B* i>поп>/ i>пр>

l>2> =7,5/2*0,02/0,019=7,8 м

    i>пр>=(94,3-91,0)/172,5=0,019

l>1> = Hкр / i>пр>

l>1>=0,2/0,019=10,5 м

B - ширина газона

B=9,0 м

i>поп>=0,02

l>2> = B* i>поп>/ i>пр>

l>2> =9,0/2*0,02/0,019=4,7 м

3) Расчет продольного и поперечного уклонов газона

i>пр1>=(H>max>гориз- H>min>гориз )/L(м)

i>пр>=(94,3-91,0)/172,5=0,019

l>1> = Hкр / i>пр>

l>1>=0,2/0,019=10,5 м

B - ширина газона

B=4 м, i>поп>=0,02

l>2> = B* i>поп>/ i>пр>

l>2> =4/2*0,02/0,019=2,1 м

4) Расчет продольного и поперечного уклонов проезжей части

i>пр>=H>max>гориз- H>min>гориз /L(м)

i>пр>=(94,3-91,0)/205=0,016

l>1> = Hкр / i>пр>

l>1> =0,2/0,016=12,5м

B - ширина проезжей части

B=22 м

i>поп>=0,02

l>2>= B/2* i>поп>/ i>пр>

l>2>=22,5/2*0,02/0,01=14 м

5) Расчет продольного и поперечного уклонов тротуара

    i>пр>=H>max>гориз- H>min>гориз /L(м)

i>пр>=(94,3-91,0)/205=0,016

l>1> = Hкр / i>пр>

l>1> =0,2/0,01=20м

B - ширина тротуара

B=6 м, i>поп>=0,02

l>2>= B* i>поп>/ i>пр>

l>2>=6*0,02/0,01=12 м

    i>пр>=(94,3-91,0)/205=0,016

l>1> = Hкр / i>пр>

l>1>=0,2/0,016=12,5 м

B - ширина тротуара

B=9,0 м

i>поп>=0,02

l>2> = B* i>поп>/ i>пр>

l>2> =9,0/2*0,02/0,016=5,6 м

6) Расчет продольного и поперечного уклонов газона

i>пр1>=(H>max>гориз- H>min>гориз )/L(м)

    i>пр>=(94,3-91,0)/ 205=0,016

l>1> = Hкр / i>пр>

l>1>=0,2/0,016=12,5 м

B - ширина газона

B=4 м

i>поп>=0,02

l>2> = B* i>поп>/ i>пр>

l>2> =4/2*0,02/0,016=2,5 м
