Расчетные работы по электротехнике (задача №5)

Типавая расчетная работа №5.

Дано:

Za=Zb=Zc=1,5+j2

Uл=220 В

Определить:

Iл – линейный ток

Iф – фазный ток

Р – активная мощность

Q – реактивная мощность

S – полная мощность

Построить:

Векторную диаграмму токов и напряжения.

Решение:

    Uл=Uф=220 В

U>AB>=U>BC>=U>CA>=220 В

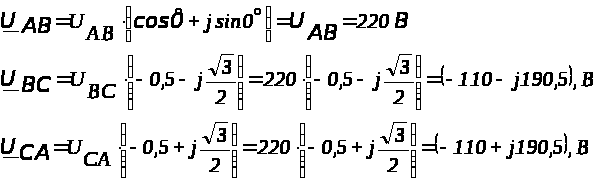

Записать комплексы фазных напряжений

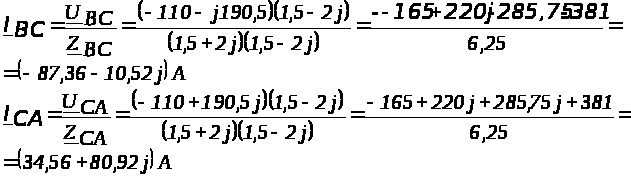

    Определение комплексов токов в фазах:

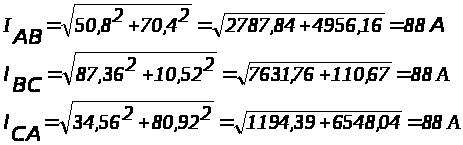

    Действующие значения фазных токов:

    При соединении "треугольник" в трехфазной симметричной системе справедливы соотношения:

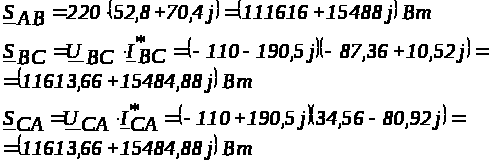

    Определение мощности в фазах:

где - комплексно-сопряженное число.

Тогда полная мощность всей цепи определяется:

Действующее значение полной мощности

Т.к. S=P+Qj, то

активная мощность.

реактивная мощность.

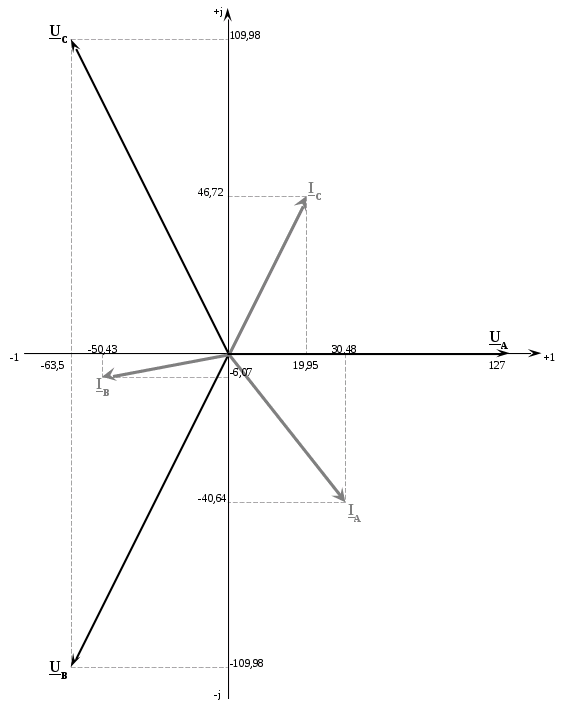

    Диаграмма:
