Оглавление:

1. Шероховатость поверхности

2. Шероховатость, как геометрическое состояние поверхности

3. Параметры для нормирования шероховатости поверхности

Литература

1. Шероховатость поверхностей.

Шероховатость поверхности является одной из основных геометрических характеристик качества поверхности деталей и оказывает влияние на эксплуатационные показатели. В условиях эксплуатации машины или прибора, внешним воздействиям, в пер­вую очередь, подвергаются поверхности их деталей. Износ трущихся поверхностей, зарождение трещин усталости, смятие, коррозионное и эрозионное разрушения, разрушение в результате кавитации и др. — это процессы, протекающие на поверх­ности деталей и в некотором прилегающем к поверхности слое. Естественно, что придание поверхностям деталей специальных свойств, способствует существенному повышению показателей качества машин в целом и в первую очередь показателей надежности.

Качество поверхности является одним из важнейших факторов, обеспечивающих высокие эксплуатационные свойства деталей машин и приборов и обусловливается свойствами металла и методами обработки: механической, электрофизической, электрохимической, термической и т. д. В процессе механической обработки (резание лезвийным инстру­ментом, шлифование, полирование и др.) поверхностный слой деформируется под действием нагрузок и температуры, а также загрязняется примесями (частицы абразива, кислород) и другими инородными включениями.

Геометрические характеристики качества поверхности показаны на рис.1 в порядке уменьшения их абсолютных величин: отклонения формы (макрогеометрия); волнистость; шероховатость (микрогеометрия); субмикрошероховатость. В отдельных случаях волнистость может быть больше погрешности формы, а шероховатость больше волнистости. Волнистость занимает промежуточное положение между шероховатостью и погрешностями формы поверхности. Критерием для их разграничения служит отношение шага S к высоте неровностей R.

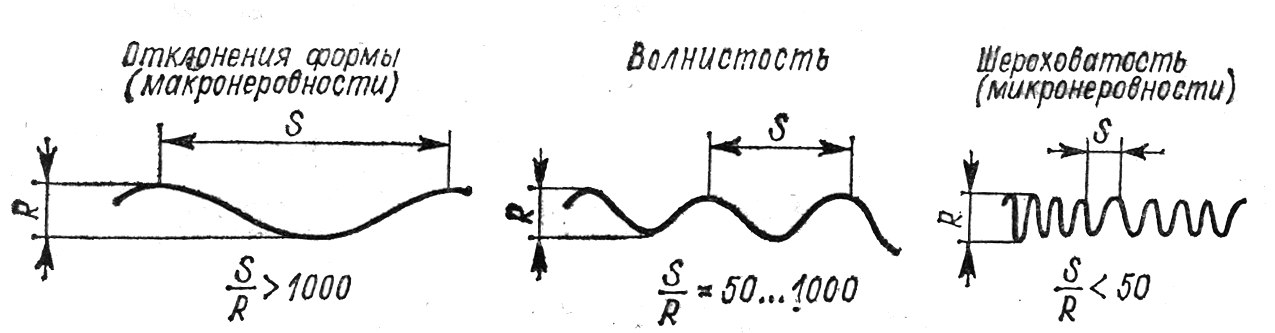

Рис. 1

Классификация геометрических характеристик качества поверхности

Взаимосвязь параметров качества поверхности деталей и их эксплуатацион­ных свойств является одним из основных направлений исследований в области машино- и приборостроения.

В настоящее время достаточно изучены вопросы связей качества обработанной поверхности с эксплуатационными показателями деталей и узлов машин и приборов (трение и износ при скольжении и качении, жидкостное трение контактная жесткость, прочность прессовых соединений, отражательная способность, износостойкость при переменных нагрузках, коррозионная стойкость и качество лакокрасочных покрытий, точность измерений, соотношение между допусками раз­мера и шероховатостью поверхности и т. д. )

Трение и износ деталей в значительной степени связаны с макронеровностями, волнистостью, микронеровностями, а также с направлением штрихов (следов) обработки. На рис.2 показано влияние шероховатости поверхности на износостойкость деталей машин. При взаимном перемещении контактирующих плоских (рис.2 а) или цилиндрических (рис.2 б) поверхностей, имеющих мик­ронеровности (шероховатость), в первоначаль­ный момент происходит срез, отламывание и пластический сдвиг вершин неровностей, так как их контакт происходит по вершинам не­ровностей. Зависимость износа от времени работы трущихся поверхностей видна из графика (рис.2 г, д). Сначала сравнительно быстро (участок I) за период времени T>1> происходит начальное изнашивание (приработка). При правильном режиме смазывания (рис.2 в) изнашивание протекает медленно (участок II), что обусловлено образованием равновесной шероховатости. Этот период времени определяет срок службы детали. Катастрофическое изнашивание пары характеризуется участком III.

На рис.2 д кривая 2 характеризует износ поверхностей с меньшими началь­ными шероховатостями, чем кривая l. В этом случае величина и время приработочного изнашивания уменьшаются, а интенсивность эксплуатационного изнашивания остается той же. При меньшей шероховатости сопряжен­ных поверхностей время работы деталей будет большим >2>> T>1 >)

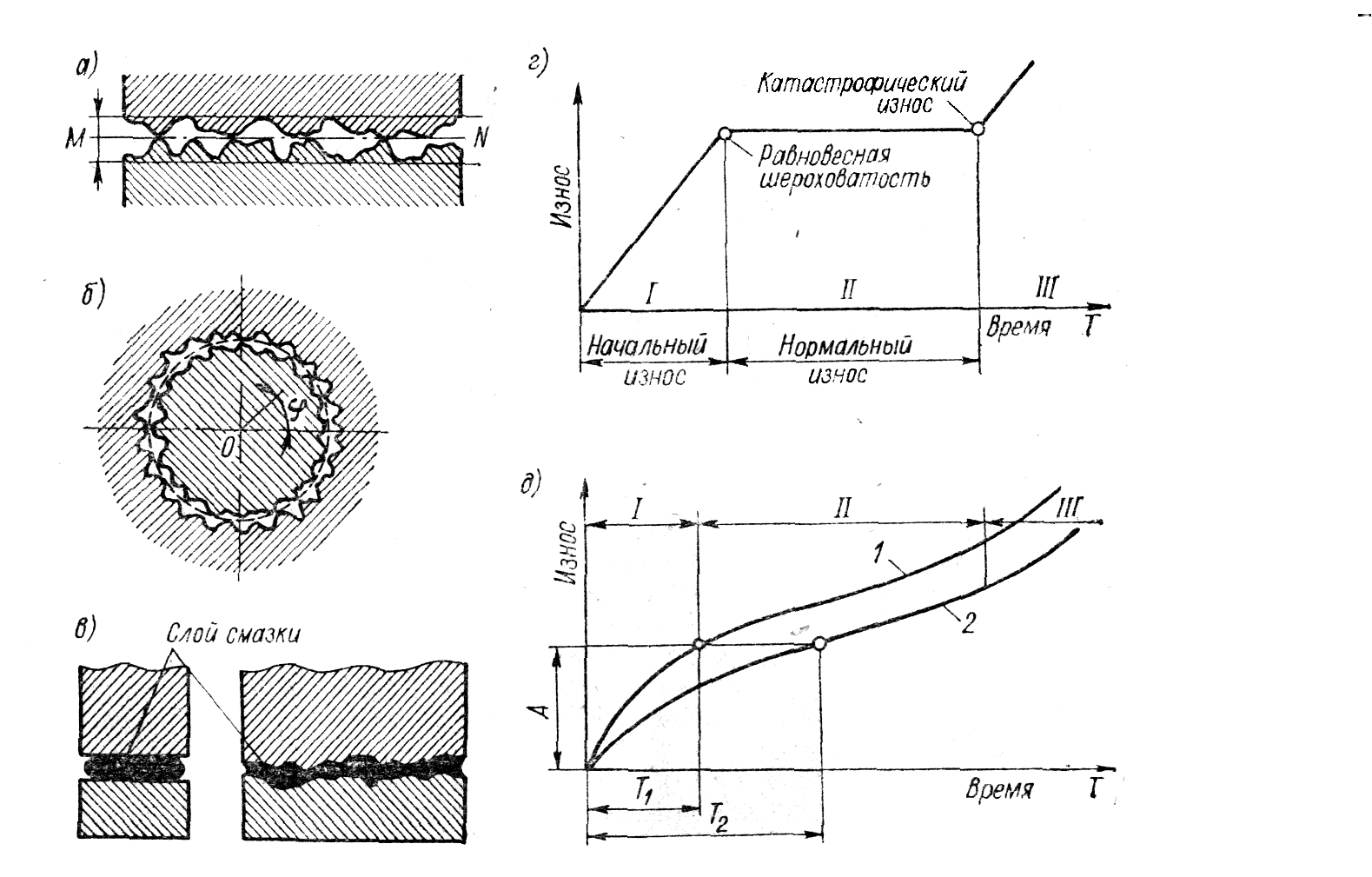

Рис 2.

Шероховатость поверхности и её влияние на износостойкость.

а, б — схемы контакта сопряженных деталей по образующей (вдоль оси) и по окружности; в — идеализированный и фактический контакт поверхностей; г, д — типовые графики износа во времени.

Шероховатость и волнистость поверхности взаимосвязаны между собой.

Волнистость является элементарным отклонением поверхности любой формы. Высота неровностей волнистости и высота шероховатости примерно одинаковы, отношение же шагов к высоте различны.

Волнистость — совокупность периодически повторяющихся неровностей на поверхности, которые образуются прежде всего в связи с колебаниями или относи­тельными колебательными движениями в системе станок—инструмент—изделие.

Волнистость определяется на нормальном сечении поверхности, причем шеро­ховатость и другие отклонения формы исключаются. К волнистости, как правило. относятся периодические неровности, у которых отношение шага к высоте больше 40. У изделий с круглым сечением к волнистости относятся отклонения в радиальном сечении, у которых шаг меньше 1/15 окружности.

2.Шероховатость, как геометрическое состояние поверхности.

Прочность деталей также зависит от шероховатости поверхности. Разрушение детали, особенно при переменных нагрузках, в большей степени объясняется концентрацией напряжений, вследствие наличия неровностей. Чем меньше шерохова­тость, тем меньше возможность возникновения поверхностных трещин от усталости металла. Отделочная обработка деталей (доводка, полирование и т. п.) обеспечивает значительное повышение предела их усталостной прочности.

Уменьшение шероховатости поверхности значительно улучшает антикорро­зионную стойкость деталей. Это имеет особенно важное значение в том случае, когда для поверхностей не могут быть использованы защитные покрытия (поверхности цилиндров двигателей и др.).

Надлежащее качество поверхности играет немаловажную роль и в сопряжениях, отвечающих условиям плотности, герметичности, теплопроводности. С пони­жением шероховатости поверхностей улучшайся их способность к отражению электромагнитных, ультразвуковых и световых волн; уменьшаются потери электромагнитной энергии в волноводных трактах, резонирующих системах, уменьшается емкость электродов; в электровакуумных приборах уменьшается газопоглощеиие и газовыделение, облегчается очистка деталей от адсорбированных газов, паров и пыли.

Важной геометрической характеристикой качества поверхности является на­правленность штрихов — следов механической и других видов обработки (Рис.3). Она влияет на износостойкость поверхности, определенность посадок, прочность прессовых соеди­нений. В ответственных случаях конструктор должен оговаривать направленность следов обработки на поверхности детали. Это может оказаться необходимым, на­пример, в связи с направлением относительного скольжения сопряженных деталей или с направлением движения по детали струи жидкости или газа. Изнашивание уменьшается и достигает минимума при совпадении направления скольжения с на­правлением неровностей обеих деталей.

Высокой точности всегда отвечают малые шероховатости и волнистость поверх­ности. Это определяется не только условиями работы сопряженных деталей, но и необходимостью получения надежных результатов измерения в производстве. Умень­шение шероховатости поверхности вносит большую определенность в характер сопряжения, так как размер зазора (или натяга), полученный в результате контроля деталей, отличается от размера эффективного зазора или натяга, имеющего место в эксплуатации или при сборке. Эффективный натяг при сборке уменьшается, а зазор в процессе работы механизма увеличивается, причем тем больше и быстрее, чем более грубо обработаны сопрягаемые поверхности.

Малую шероховатость поверхности бывает необходимо использовать и для придания красивого внешнего вида детали или удобства содержания поверхностей в чистоте и т. п.

Требования к шероховатости поверхности должны устанавливаться исходя из функционального назначения поверхности для обеспечения заданного качества изде­лий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна . Требования к шероховатости поверхности не включают требований к дефектам поверхности (раковины и пр.), поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. В некоторых случаях допускается устанавливать требования к шероховатости отдельных участков одной поверхности, которые могут быть различными.

ГОСТ 2789—73* устанавливает требования к шероховатости поверхности независимо от способа ее получения или обработки. Это дает возможность применять требования стандарта к поверхностям, обработан­ным резанием и другими методами, например литьем, прессованием, электрофизи­ческими и электрохимическими методами и т. д.

3. Параметры для нормирования шероховатости поверхности.

Шероховатость поверхности оценивается по неровностям профиля (чаще поперечного), получаемого путем сечения реальной поверхности плоскостью (чаще всего в нормальном сечении). Для отделения шероховатости поверхности от других не­ровностей с относительно большими шагами (отклонения формы и волнистости) ее рассматривают в пределах ограниченного участка , длина которого называется базовой длиной l . Базой для отсчета отклонений про­филя является средняя линия профиля т .

Для количественной оценки и нормирования шероховатости поверхностей ГОСТ 2789—73* (Рис. 5) устанавливает шесть параметров: три высотных (Ra, Rz, Rmах), два шаговых (Sm , S) и параметр относительной опорной длины профиля (tp).

Параметры Ra, Rz представляют собой среднюю высоту неровностей профиля (Ra — всех неровностей; Rz — наибольших неровностей), параметр Rmax — полную высоту профиля

Параметры S и Sm характеризуют взаимное расположение (расстояние) характерных точек неровностей (максимумов) про­филя и точек пересечения профиля со средней линией (нулей про­филя).

Параметр содержит наиболь­шую информацию о высотных свой­ствах профиля (он комплексно ха­рактеризует высоту и форму неров­ностей профиля), так как она ана­логична функции распределения. В продольном направлении tp по­зволяет судить о фактической пло­щади контакта при контактиро­вании шероховатых поверхностей на заданном уровне сечения р.

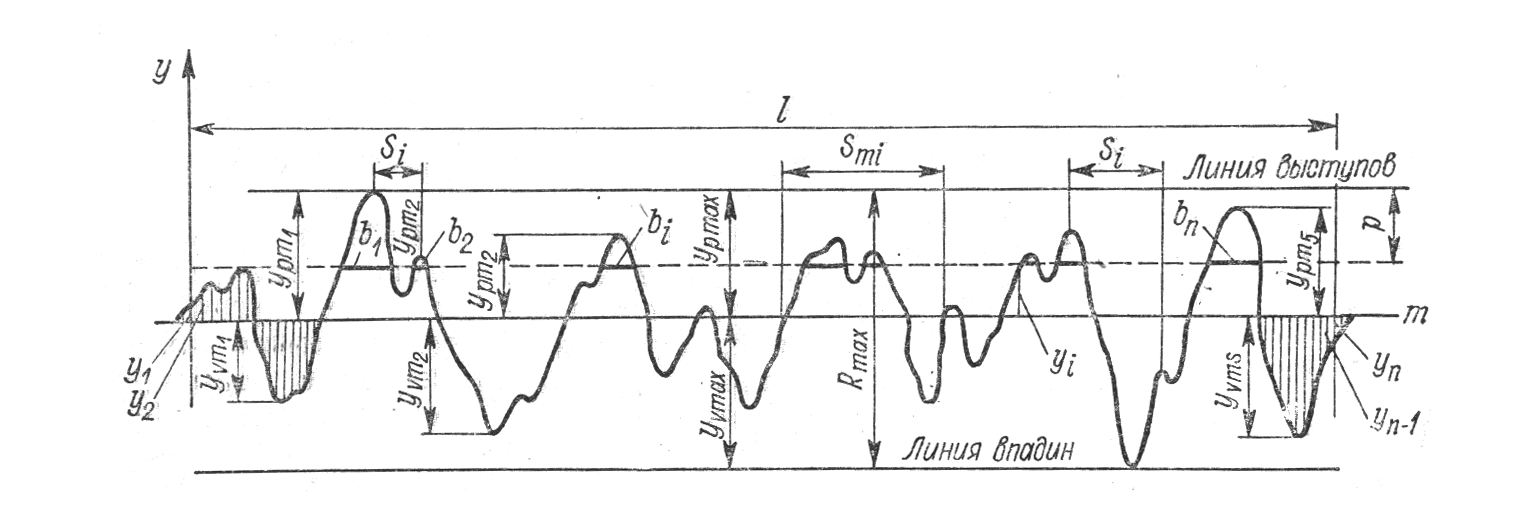

Рис. 3

Профиль шероховатости, его характеристики и параметры

В дополнение к количественным параметрам в некоторых случаях целесообразно нормировать направление неровностей, например в связи с направлением относитель­ного перемещения трущихся сопряженных поверхностей или струи жидкости, или газа относительно поверхности, а также для обеспечения необходимой виброустой­чивости и прочности при циклических нагрузках.

При необходимости конструктором устанавливается также способ или последо­вательность способов получения (обработки) поверхности, если они являются единственными для обеспечения ее заданного качества.

При назначении параметров шероховатости поверхностей следует проверить возможность их достижения в связи с рациональными методами обработки детали. Как правило, следует применять наибольшую шероховатость, допускаемую кон­структивными требованиями. В противном случае может значительно увеличиться стоимость обработки, что может быть компенсировано лишь повышением качества изделия. В некоторых же случаях повышение требований к шероховатости может оказаться не только не рентабельным, но и недопустимым. Например, при слишком гладких сопрягаемых поверхностях может возникнуть явление «схватывания», При котором частицы металла отрываются от поверхностного слоя трущихся поверхностей. Для таких поверхностей следует нормировать оптимальную исходную шеро­ховатость, которая должна быть близкой к получающейся в процессе приработки

Обычно отделать отверстие труднее, чем вал. Это часто учитывается назначением различной шероховатости поверхностей сопрягаемых деталей : у отверстия шероховатость несколько выше.

Правильное решение, принятое при выборе параметров шероховатости поверхностей деталей, а также при выборе методов обработки, обеспечивающих получение ; поверхностей с заданной шероховатостью, оказывает серьезное влияние на качество : конструкции, ее технологичность и позволяет установить наиболее экономичные методы изготовления деталей .

Для обеспечения условий взаимозаменяемости назначение шероховатости сопряженных поверхностей может производиться в зависимости от точности сопряжения (выбранной посадки) и точности обработки (выбранного квалитета). Прямой связи между точностью и шероховатостью поверхности нет, так как к самым неточным поверхностям по допуску размера можно предъявить весьма высокие требования шероховатости (например, поверхности ручек хирургического инструмента в т. п.). Вместе с тем при выборе шероховатости поверхности следует учитывать что

значение Rz должнo составлять лишь некоторую часть допуска (δp) соответству­ющего размера.

Если в конструкциях сопряжении, согласно требованиям к эксплуатационным качествам деталей, необходимо ограничить отклонение формы (Δф) или отклонение расположения (Δп) по сравнению с допуском на размер (δр), то соответственно должна быть ограничена и шероховатость поверхности. При этом следует ориентироваться ва возможные (рекомендуемые) методы обработки, обеспечивающие получение значений Rz =(0,2-0,5) Δф или Rz =(0,24-0,5) Δц .

Если, точность сопряжения и метод обработки не позволяют определить требова­ния к шероховатости поверхностей, назначение шероховатости поверхности следует производить по другим главным для данного случая признакам, ориентируясь на данные практики передовых отраслей промышленности, отраженные во многих трудах.

Нормирование шероховатости поверхности: применяется три основных способа регламентации конструктором качества поверхности, в том числе шероховатости: 1) по прототипу (метод прецедентов); 2) расчетный; 3) экспериментальный .

Выбор параметров и их значений для нормирования шероховатости должен Производиться с учетом назначения поверхности и установления их связи с эксплуа­тационными свойствами поверхности .

В таблице1приведены некоторые важнейшие эксплуатационные свойства по­верхности, зависящие от ее шероховатости, и номенклатура параметров, при помощи которых обеспечиваются показатели этих свойств . Основным во всех случаях является нормирование высотных параметров. Предпочтительно, в том числе и для самых грубых поверхностей, нормировать параметр Ra, который более информа­тивно, чем Ra и Rmax характеризует неровности профиля, поскольку определяется по всем точкам (или достаточно большому числу точек) профиля.

Таблица 1

Эксплуатационное свойство поверхности

Параметры шероховатости поверхности и характеристики, определяющие эксплуатационное свойство

Износоустойчивость при всех видах трения

Виброустойчивость

Контактная жесткость Прочность соединения Прочность конструкций при цик­лических нагрузках Герметичность соединений Сопротивление в волноводах

Ra (Rz), tp направление неровностей

Ra (Rz), Sm, S, направление неров­ностей

Ra (Rz), tp

Ra (Rz)

Rmax, Sm, S, направление неров­ностей

Ra (Rz), Smax, S, tp

Ra, Sm, S

Параметры Rz и Rmax нормируют в тех случаях, когда по функциональным тре­бованиям необходимо ограничить полную высоту неровностей профиля, а также когда прямой контроль параметра Ra с помощью профилометров или образцов сравнения не представляется возможным, например для поверхностей, имеющих малые размеры или сложную конфигурацию (режущие кромки инструментов, детали часовых механизмов и пр.).

Для ответственных поверхностей производится нормирование не только высот­ных параметров, но и шаговых и параметра tp, так как они обеспечивают некоторые их функциональные свойства.

Требования к шероховатости поверхности должны устанавливаться путем указания: 1) параметра шероховатости (одного или нескольких) ; 2) числовых значений выбранных параметров; 3) базовых длин, на кото­рых происходит определение указанных параметров.

На практике применяются три варианта указания числовых значений параметра (параметров) шероховатости: 1) наибольшим значением; 2) диапазоном значений; 3) номинальным значением.

Наиболее распространенным применительно к деталям машин является ва­риант, когда указано числовое значение параметра, соответствующее наиболее гру­бой допускаемой шероховатости, т. е. наибольшему предельному значению для пара­метров R>a>,R>z>,R>max> ,S>m>, S и наименьшему предельному значению параметра > >tp.

В отдельных случаях, когда для правильного функционирования недопустима и слишком гладкая поверхность, применяется второй вариант, при котором указан Диапазон значений параметра; наибольший и наименьший предельные значения.

Третий вариант применяется реже, в основном для образцов сравнения шеро­ховатости поверхности или для образцовых деталей, служащих для этих же целей. . При этом варианте указывается номинальное значение параметра с допустимыми пре­дельными отклонениями от него (%). Установление требований к шероховатости по­верхности указанием номинальных значений параметра обеспечивает наиболее строгий метрологический контроль.

Таблица 2

Шероховатость поверхности Ra (мкм) элементов деталей

Элемент детали

Шероховатость

Нерабочие контуры деталей. Поверхности деталей, устана­вливаемых на бетонных, кирпичных и деревянных основаниях

Rz= 320÷160

Отверстия на проход крепежных деталей. Выточки, проточки. Отверстия масляных каналов на силовых валах. Кромки детали под сварные швы. Опорные поверхности пружин сжатия. По­дошвы станин, корпусов, лап

Rz= 80

Внутренний диаметр шлицевых соединений (не шлифован­ных). Свободные несопрягаемые торцовые поверхности валов, муфт, втулок. Поверхности головок винтов

Rz=40

Торцовые поверхности под подшипники качения. Поверх­ности втулок, колец, ступиц, прилегающие к другим поверх­ностям, но не являющиеся посадочными. Нерабочие торцы валов, втулок, планок. Шейки валов 12-го квалитета диаме­тром 80—500 мм. Поверхности отверстий 12-го квалитета диа­метром 18—500 мм и 11-го квалитета

Rz=.20

Нерабочие торцовые поверхности зубчатых и червячных ко­лес и звездочек. Канавки, фаски, выточки, зенковки, закругле­ния и т, п. Болты и гайки нормальной и повышенной точности (кроме резьбы)

Rz = 40÷10

Шаровые поверхности ниппельных соединений. Канавки под уплотнительные резиновые кольца для подвижных и неподвиж­ных торцовых соединений. Радиусы скруглений на силовых валах. Поверхности осей для эксцентриков. Опорные плоскости реек. Поверхности выступающих частей быстровращающихся деталей. Поверхности направляющих типа «ласточкин хвост». Опорные плоскости реек. Шейки валов 9-го квалитета диаме­тром 80—500 мм,1 1-го квалитета диаметром 3—30 мм. Поверх­ности отверстий 7-го квалитета диаметром 180—500 мм, 9-го квалитета диаметром 18—360 мм, 11-го квалитета диаметром 1—10 мм

2.5

Наружные диаметры шлицевого соединения. Отверстия при­гоняемых и регулируемых соединений (вкладыши подшипников и др.) с допуском зазора — натяга 25—40 мкм. Цилиндры, работающие с резиновыми манжетами. Отверстия подшипников скольжения. Трущиеся поверхности малонагруженных дета­лей. Посадочные поверхности отверстий и валов под неподвиж­ные посадки. Трущиеся поверхности малонагруженных дета­лей. Рабочие поверхности дисков трения. Шейки валов 6-го квалитета диаметром 120—500 мм, 8-го квалитета диаметром 6—80 мм. Поверхности отверстий 6-го квалитета диаметром 50—500 мм, 7-го квалитета диаметром 10—180 мм, 9-го квали­тета — 1—18 мм

1,25

Поверхности зеркала цилиндров, работающих с резиновыми манжетами. Торцовые поверхности поршневых колес при диа­метре не менее 240 мм. Валы в пригоняемых и регулируемых соединениях с допуском зазора — натяга 7—25 мкм. Трущиеся поверхности нагруженных деталей. Посадочные поверхности 7-го квалитета с длительным сохранением заданной посадки: оси эксцентриков, точные червяки, зубчатые колеса. Сопряжен­ные поверхности бронзовых зубчатых колес. Рабочие шейки распределительных валов. Штоки и шейки валов в уплотне­ниях. Шейки валов 5-го квалитета диаметром 30—500 мм, 6-го квалитета диаметром 10—120 мм. Поверхности отверстий 6-го квалитета диаметром 3—50 мм, 6-го квалитета диаметром 1—10 мм

0,63

Шейки валов 5-го квалитета диаметром свыше 1 до 30 мм, 6-го квалитета диаметром свыше 1 до 10 мм. Валы в пригоняе­мых и' регулируемых соединениях (шейки шпинделей, золот­ники) с допусками зазора — натяга 16—25 мкм. Отверстия при­гоняемых и регулируемых соединений (вкладыши подшипников) с допуском зазора — натяга 4—7 мкм. Трущиеся элементы сильнонагруженных деталей. Цилиндры, работающие с порш­невыми кольцами

0,32

Поверхности деталей, работающих на трение, от износа кото­рых зависит точность работы механизма

0,16

Рабочие шейки валов прецизионных быстроходных станков и механизмов. Шейки валов в пригоняемых и регулируемых соединениях с допуском зазора — натяга 2,5—6,5 мкм. Поверх­ности отверстий пригоняемых и регулируемых соединений с до­пуском зазора — натяга до 2,5 мкм

0,08

Зеркальные валики координатно-расточных станков и др.

0,04

Литература:

1. Попова Г.Н. Иванов Б.А.

Условное обозначение в чертежах и схемах по ЕСКД. Справочное пособие. Под ред.

канд. тех. наук Б. Я. Мирошниченко. Л., «Машиностроение», 1976.

2. Федоренко В. А., Шошин А. И.

Справочник по машиностроительному черчению. – 14-е изд., перераб. и доп. /Под ред.

Г.Н. Поповой. – Л: Машиностроение, Ленингр. отд-ние, 1981.-416с.

3.Бабулин Н.А.

Построение и чтение машиностроительных чертежей: учебник для профессиональных

учебных заведений. – 10 изд., перераб. и доп. – М.: Высшая школа; Издательский центр

«Академия», 1998. – 367с.

4.Гжиров Р.И.

Краткий справочник конструктора. - Л., Издательство «Машиностроение»
