Расчет теплообменника

Тепловые расчеты основного оборудования

Рассчитаем вертикальный кожухотрубчатый теплообменник используемый для нагрева 250 т/сут. подсолнечного масла от 25С до 70С, греющий водяной пар подается под давлением Р = 0,2 МПа.

Температура конденсации водяного пара t>1>=142.9C.

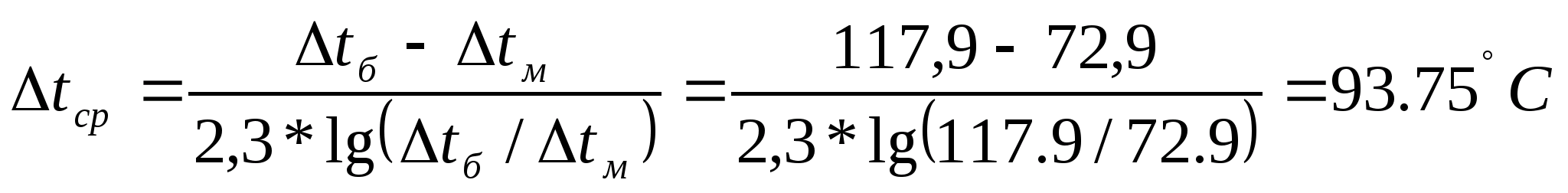

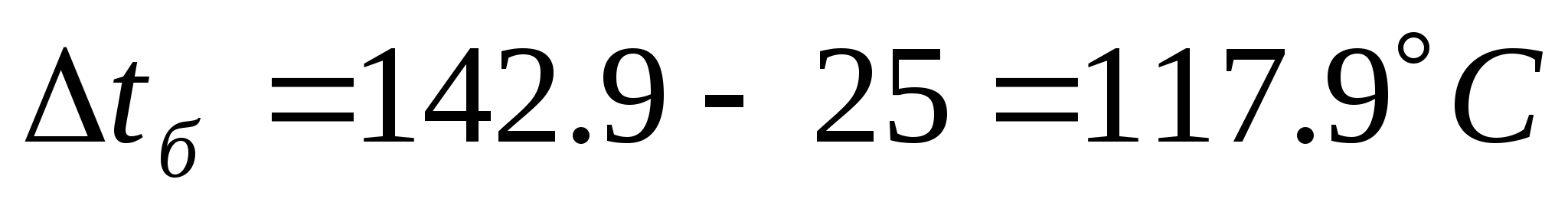

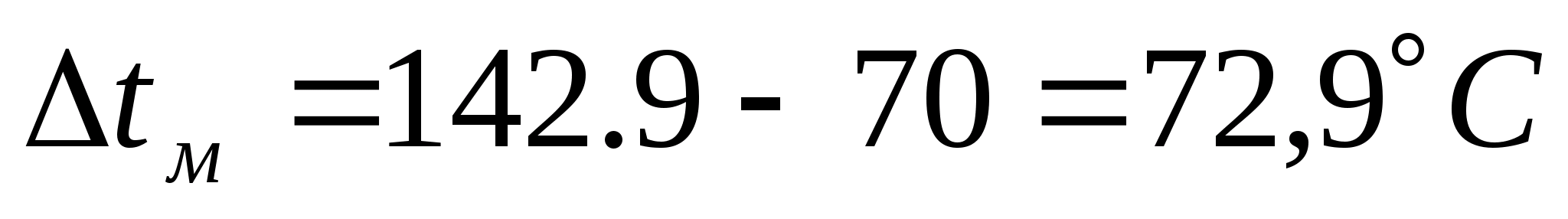

Средняя разность температур:

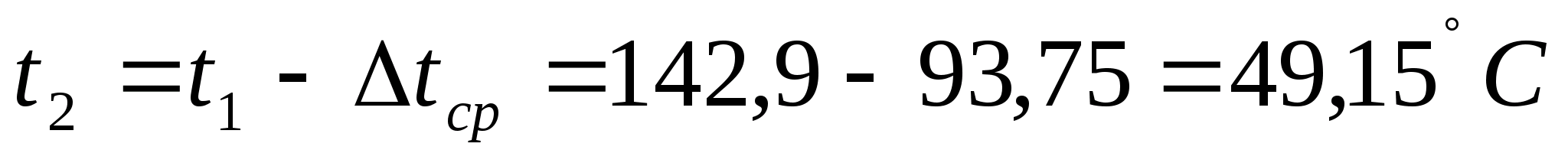

Рассчитаем среднюю температуру масла:

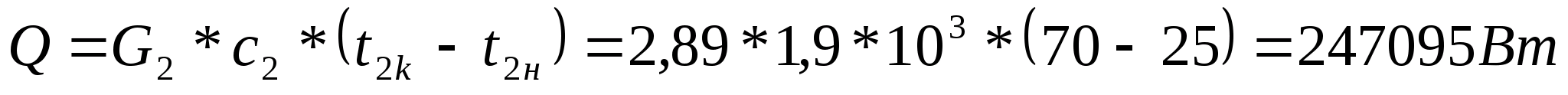

Рассчитаем расход тепла на нагрев масла:

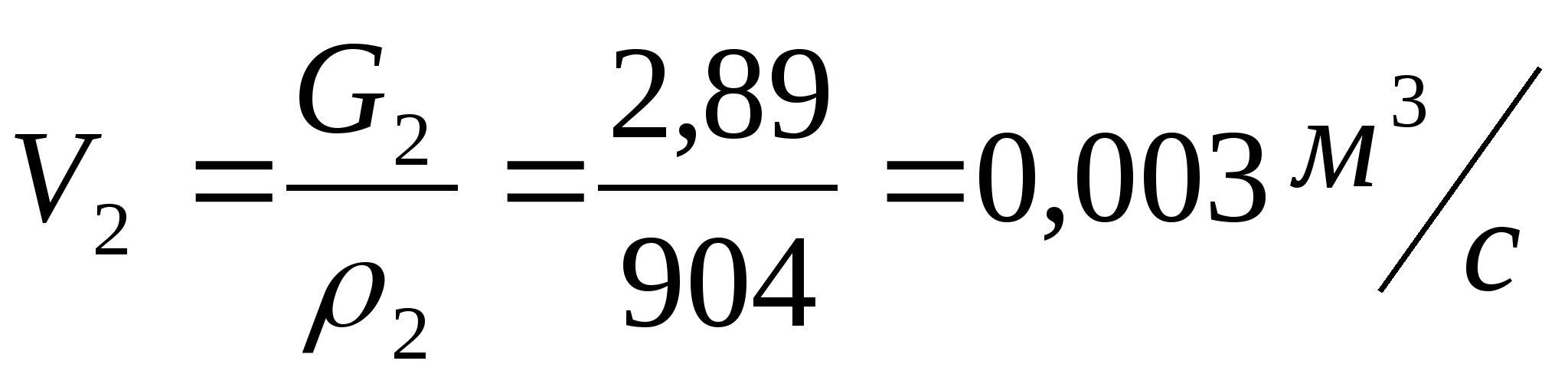

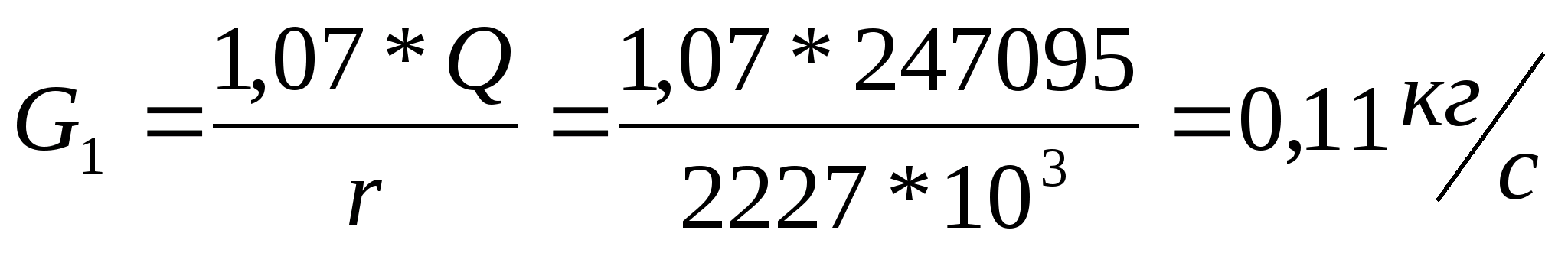

Рассчитаем расход сухого греющего пара с учетом 7% потерь теплоты:

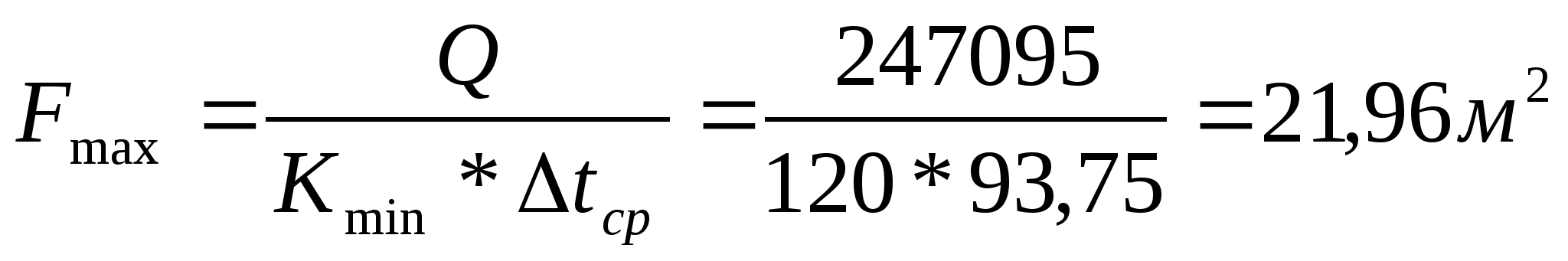

Ориентировочно определим max величину площади поверхности нагрева теплообменника. Принимаем коэффициент теплопередачи от пара к маслу

К>min>=120 Вт/(м2К).

Расчет ламинарного течения масла в межтрубном пространстве:

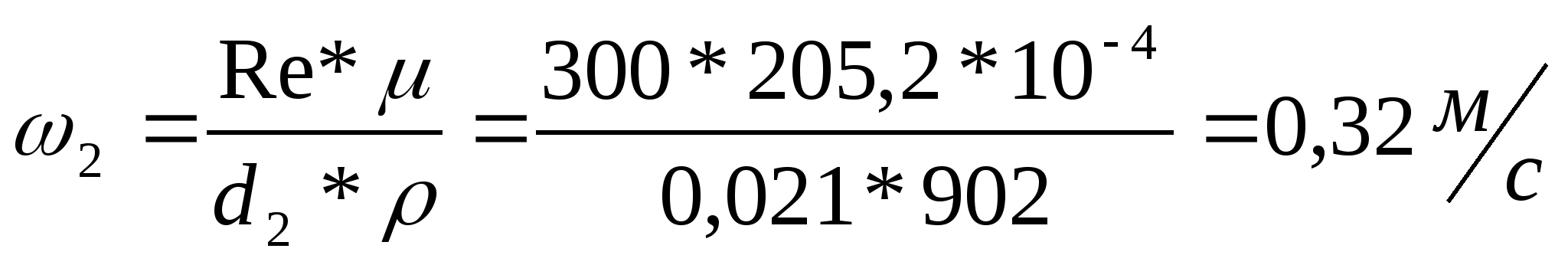

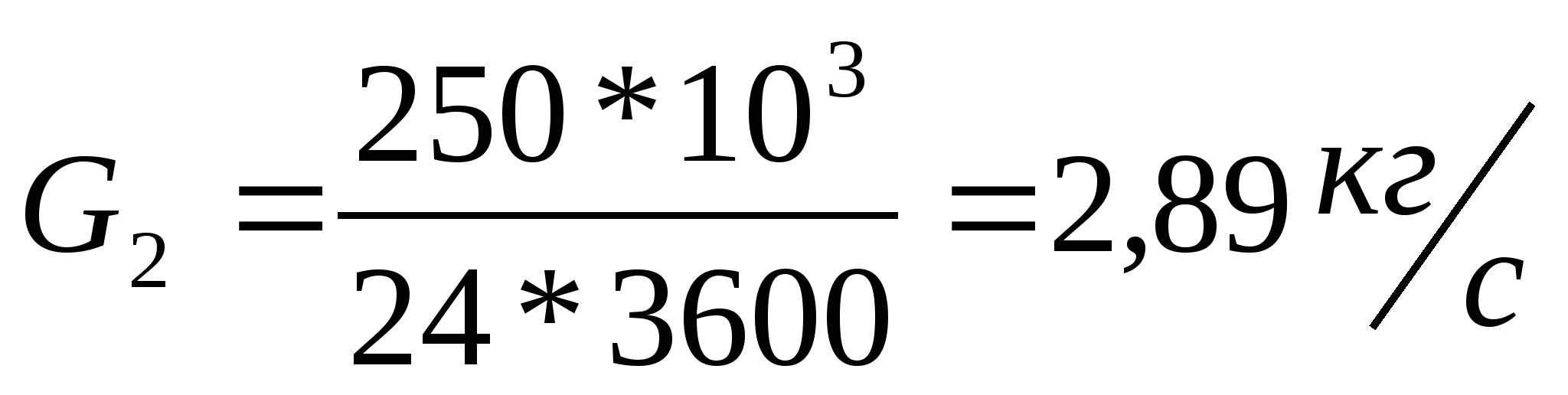

Принимаем критерий Рейнольдса Re=300, тогда скорость масла будет равна:

Принимаем коэффициент теплоотдачи >1>=10000 Вт/(м2*К)

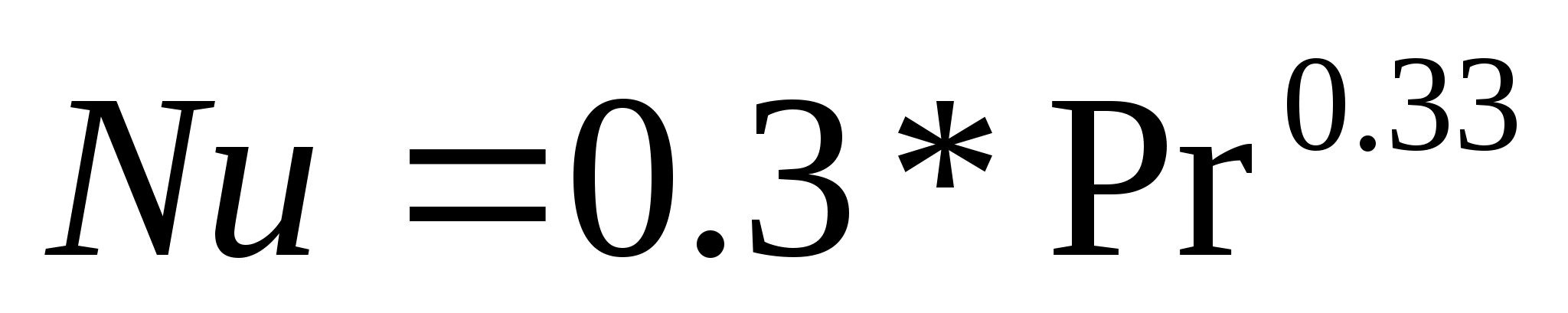

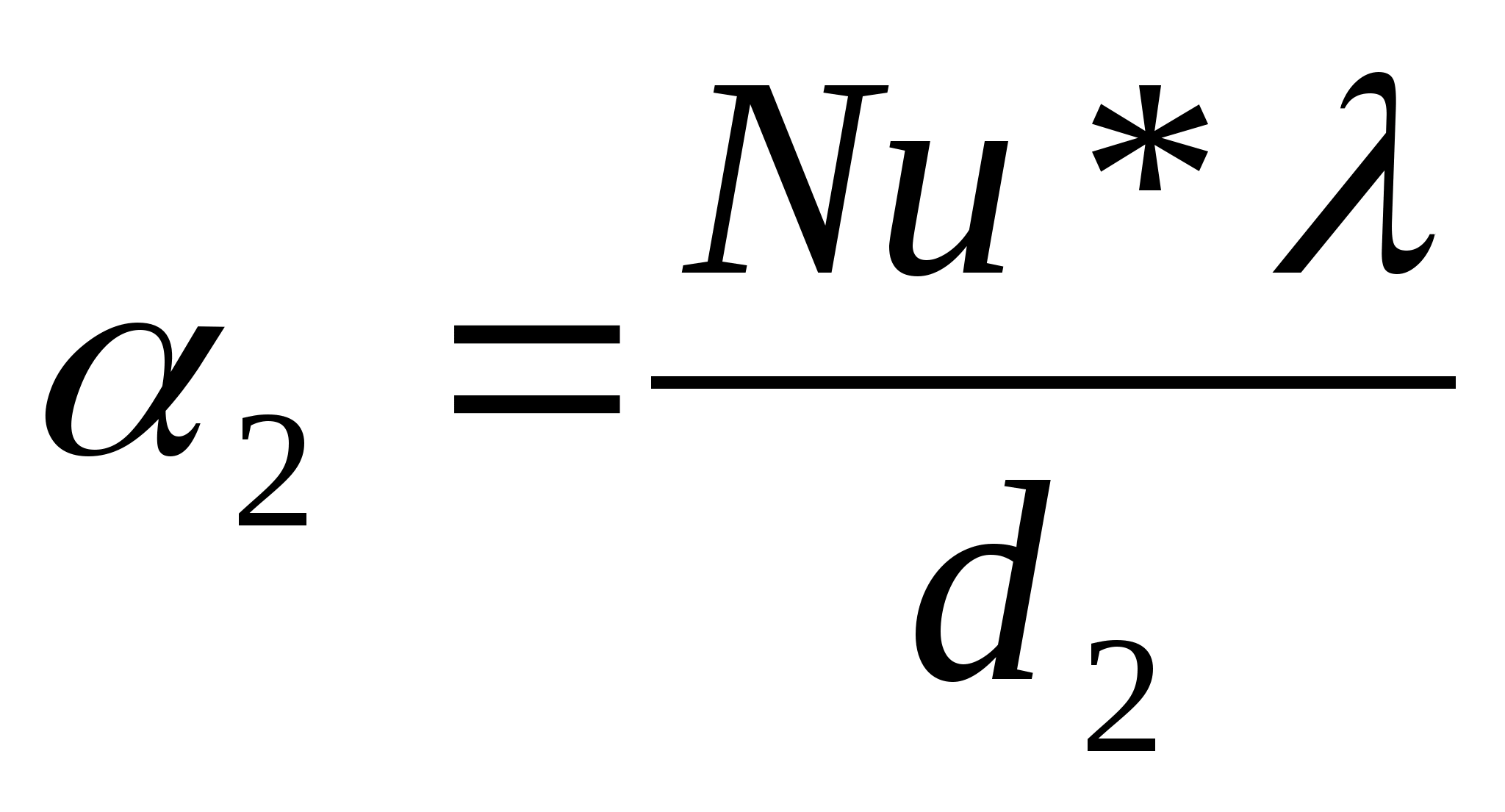

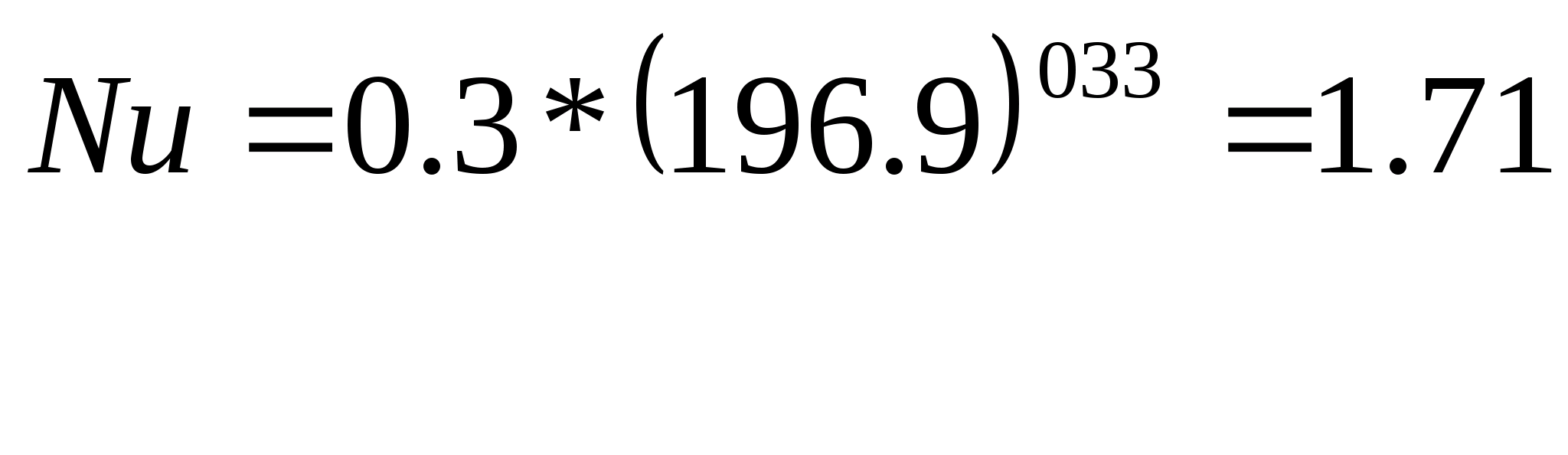

, но , отсюда

,

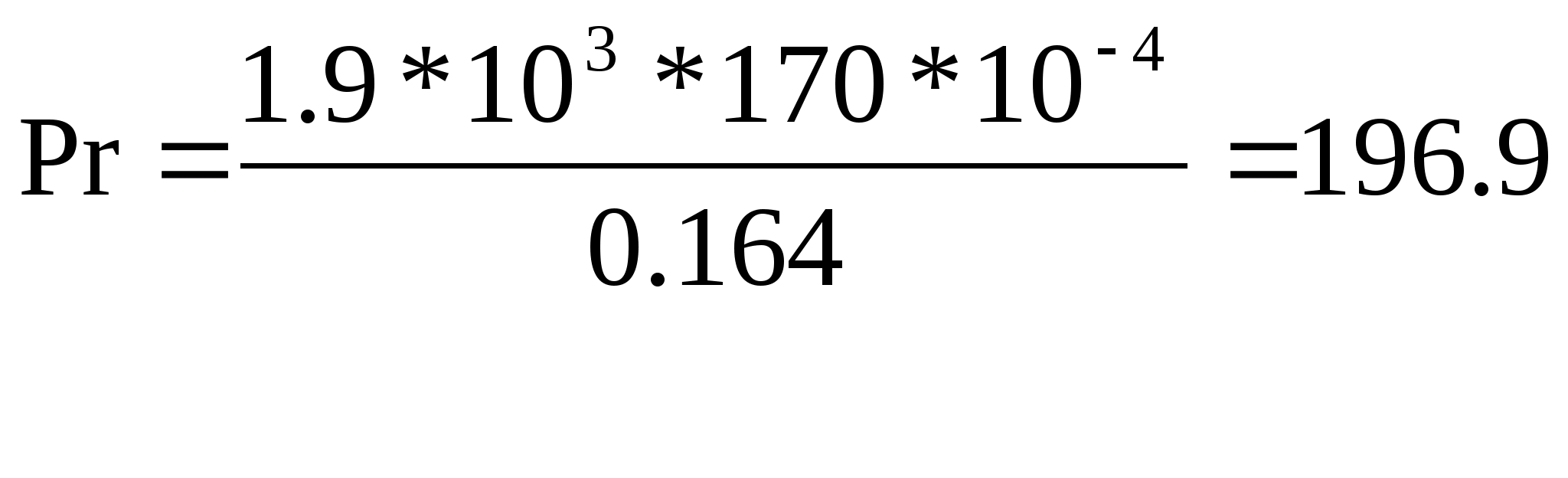

 = 0.164 Вт/(м*К)

 = 17,2*10-6

Находим коэффициент теплопередачи

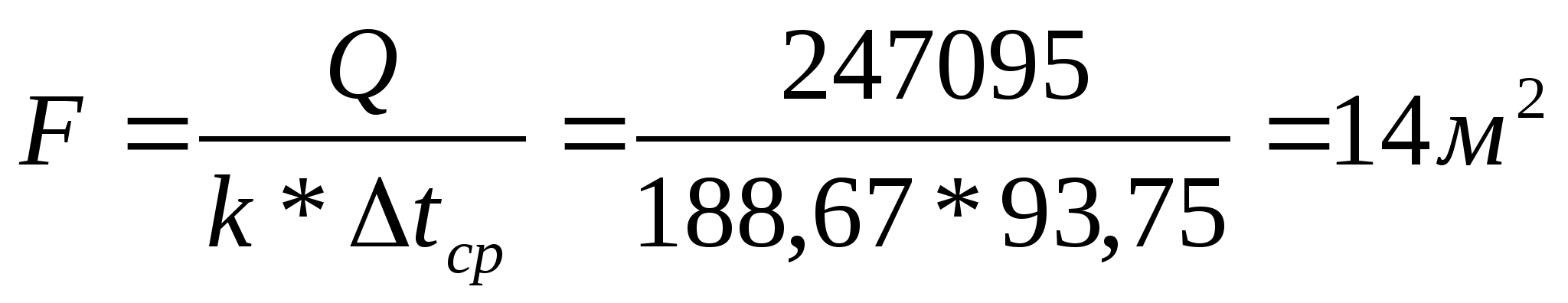

Уточним площадь поверхности теплообмена

Подбираем по ГОСТ 15122-79 теплоообменник

Выбираем 325 ТКГ-16-0/25-3-1 гр. Б

Наружный диаметр кожуха, мм

325

Наружный диаметр труб, мм

25

Число ходов по трубам

1

Длинна труб, мм

3000

Поверхность теплоообмена, м2

14,5
