Оборудование для ориентации полупроводниковых пластин

Московский институт стали и сплавов

( технологический университет)

кафедра полупроводниковой электроники и физики полупроводников

Домашнее задание

Тема: Оборудование для ориентации полупроводниковых пластин.

Выполнил: студент группы К3-01-2 Гашников Г.Э.

Руководитель: доцент Курносов А.И.

Москва 2003 год

Введение

Производство полупроводниковых приборов использует самые малые размеры деталей приборов и их высокую точность. Следовательно, для массового производства полупроводниковых приборов необходимо специальное оборудование. Если в период становления полупроводникового производства могло быть использовано оборудование родственных производств (в основном электровакуумного), то в настоящее время появилась относительно новая отрасль – полупроводниковое машиностроение.

Полупроводниковое машиностроение отличается спецификой конструкций, способствующих поддержанию производственной гигиены, прецизионной точностью и большим разнообразием (полупроводниковая техника использует ряд процессов из других областей техники), высоким уровнем механизации и автоматизации, а также значительным насыщением оборудования электронными устройствами. Весь комплекс технологического оборудования, предназначенный для производства полупроводниковых приборов, можно разделить на десять основных групп: оборудование для входного контроля исходных материалов, обработки полупроводников, создания электронно-дырочных переходов и получения невыпрямляющих контактов, изготовление корпусов, сборки приборов, измерения из параметров, испытания и выполнения заключительных операций, а также вспомогательное оборудование для получения чистых газов, воды, химических реактивов и изготовления фотошаблонов.

Итак, высокая точность, малые размеры и массовость производства полупроводниковых приборов привели к механизации и автоматизации наиболее трудоёмких процессов и созданию высокопроизводительных полуавтоматических и автоматических установок и агрегатов.

Используемые материалы при работе на оборудовании для ориентации полупроводниковых пластин. Область использования и общая характеристика оборудования для ориентации полупроводниковых пластин.

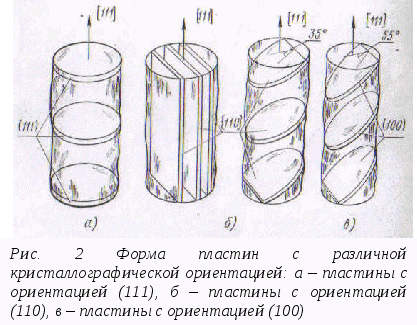

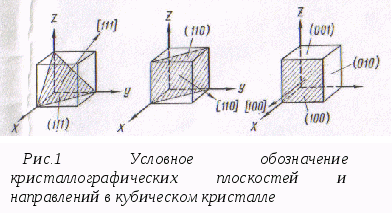

Основными полупроводниковыми материалами, применяемыми для изготовления полупроводниковых приборов, являются германий и кремний. Эти материалы имеют кристаллическую структуру, но для изготовления полупроводниковых приборов используют монокристаллы германия и кремния, т.е. полупроводники с правильной кристаллической структурой, превращенные в единый кристалл. Для характеристики внутренней структуры кристал­лов обычно пользуются понятием кристаллическая решетка, которая представляет собой пространственную сетку; в узлах ее располагаются частицы (атомы, ионы или молекулы), образующие кристалл. Формы кристал­лических решеток разнообразны Монокристаллы германия и кремния – вещества анизотропные, т.е. их свойства в различных направлениях неодинаковы и зависят от ориентирования относительно кристаллографических плоскостей, обозначаемых индексами Миллера, например (100), (110), (111). Погрешности при выращивании слитков приводят к тому, что торцы слитков не всегда перпендикулярны к их оси (т. е. заданному кристаллографическому направлению), поэтому перед резкой на пластины следует вы­полнить ориентацию слитка: выявить расположение ос­новных кристаллографических плоскостей. Кроме того, иногда необходимо проверить ориентацию плоскостей пластин после резки, шлифовки или полировки. Монокристаллы германия и кремния имеют кристаллическую решетку типа ал­маза, которую можно представить, как две вставленные друг в друга кубические решетки, имеющие в узлах иден­тичные атомы. Арсенид галлия имеет решетку цинковой обманки, которая отличается от решетки алмаза тем, что в ее узлах атомы мышьяка чередуются с атомами галлия. Таким образом, решетки этих полупроводниковых мате­риалов относятся к кубической кристаллической системе. Монокристаллические вещества обладают анизотро­пией свойств, т. е. зависимостью физических свойств (модуля упругости, коэффициента теплопроводности, показателя преломления и др.) от направления, вдоль которого их измеряют. Присущая кристаллам анизотро­пия требует измерения физико-механических свойств в определенных кристаллографических плоскостях и на­правлениях. В соответствии с индексами Миллера обозначения плоскостей записывают в круглых скобках. Три главные плоскости в кубическом кристалле будут иметь обозначе­ния (100), (110) и (111) (рис. 1 — заштрихованные плос­кости). Вследствие симметричности в кубическом кри­сталле имеются семейства эквивалентных плоскостей, которые обозначают индексами, заключенными в фигур­ные скобки. Например, три грани куба (001), (010) и (100) можно обозначить {100}. Направления в кристалле обозначают индексами, заключенными в квадратные скобки, например [111]. Совокупность эквивалентных на­правлений обозначают ломаными скобками, например <110>, <111> и т. д. (на рис. 1 не показаны). В куби­ческой системе одноименные направления и плоскости перпендикулярны. Каждая плоскость содержит определенное количество атомов, плотность упаковки которых влияет на отдель­ные свойства приборов. В зависимости от назначения для полупроводниковых приборов используются подлож­ки, ориентированные в различных кристаллографичес­ких плоскостях. Обычно слитки полупроводниковых ма­териалов выращивают так, что их ось совпадает с на­правлением [111]. Как видно из рис. 2, из слитка с такой ориентацией можно вырезать пластину, имеющую любую плоскость ориентации. Пластины, ориентированные в плоскости (111),имеют почти правильную круглую фор­му (рис. 2, а). Рассматривая взаимное расположение плоскостей в кристалле (см. рис. 1), нетрудно подсчи­тать, что одна из плоскостей {110} будет перпендику­лярна плоскости (111), а другая будет расположена к ней под углом около 35°, поэтому пластины с ориентаци­ей {110}, вырезанные из слитка, выращенного в направ­лении [111], имеют форму прямоугольника или эллипса (рис. 2,6). Плоскости {100} располагаются по отноше­нию к плоскости (111) под углом около 55°, и пластины с ориентацией (100) также имеют эллипсообразную фор­му (рис. 2, в).

Методы ориентации полупроводниковых пластин

Поиск заданной кристаллографической плоскости, определение угла разориентации поверхности торца слитка относительно неё и выведение поверхности отрезаемых от слитка пластин в заданную плоскость с точностью, как правило, не более 1 (для некоторых типов приборов 30) производится на специальном оборудовании оптическим или рентгеновским методами, а также для некоторых случаев будут рассмотрены ещё два метода: метод изломов и метод Лауэ.

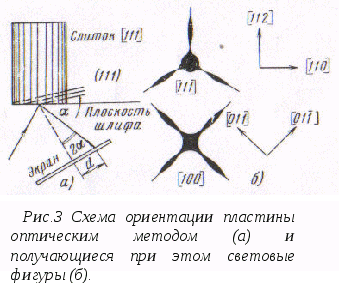

Оптический метод ориентации является наиболее простым, не требует дорогостоящего, сложного оборудования. Он заключается в следующем. При травлении монокристалла вследствие неодинаковой ско­рости растворения полупроводникового материала по различным кристаллографическим направлениям образуются фигу­ры травления, которые имеют вид углублений с правильными гранями. Поэтому отраженный от образца слабо расходящийся пучок света образует на экране световую фигуру, по положению которой можно оценить ве­личину отклонения кристалло­графической плоскости от плоскости торца слитка, при этом отражающая плоскость всегда совпадает с кристаллографической плоскостью (111). Отклонение реальной поверхности торца слитка от кристаллографической плоскости (111) приводит к отклонению отраженного луча на экране на некоторое расстояние d (рис. 3,а) характеризующееся некоторым углом  реальной поверхности шлифа от плоскости (111).

Типичной световой фигурой для слитка, выращенного в направлении [111], является трех лепестковая, а для слитка [100] – четырех лепестковая звезда (рис. 3, б). Перед началом ориентации выводят световое пятно в центр экрана в место пересечения вертикальной и горизонталь­ной осей. Для этого вместо слитка ставят эталон, который имеет зеркальную полирован­ную поверхность. Затем уста­навливают слиток. Если торец слитка совпадает с кристалло­графической плоскостью, на­пример с плоскостью (111), то световое пятно будет находить­ся на экране в месте пересечения. Поворотом слитка вручную вокруг оси устанавливают световую фигуру так, чтобы её лепестки-лучики занимали симметричное положение относительно вертикальной оси. В этом положении слиток закрепляется прижимным винтом кристаллодержателя.

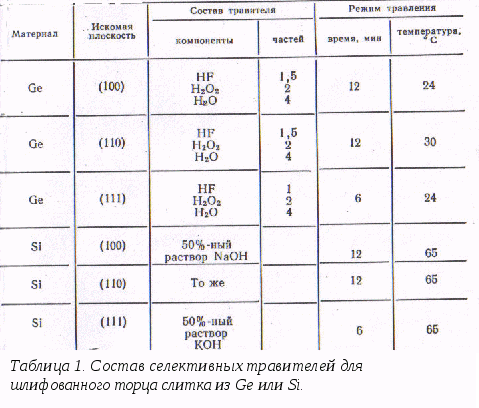

До процесса ориентации вы­являют микроструктуру слит­ка. Это осуществляют путем травления шлифованного тор­ца Ge (или Si) слитка селек­тивными травителями, состав, которых приведен в табл.1. Точность ориентации этим методом зависит от состава травителя и режима травления; от диаметра, расходимости и яркости светового пучка и других факторов.

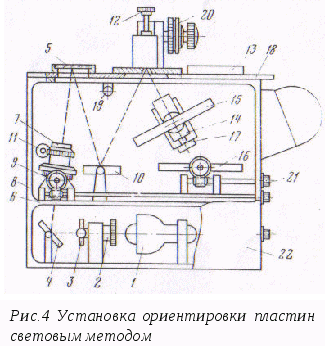

Установка ориентировки слитков световым методом настольного типа ЖК 78.08 представлена на рис.4. В светозащитном корпусе 8 смонтированы все узлы и детали установки: оптическая система, состоящая из осветителя 1, отделённого плитой 6, конденсатора 2, диаграммы 3, отражающих зеркал 4, 5, 10, объектива 7 с зубчатыми парами 9 и 11 для установки фокуса и размера диаграммы соответственно; кристаллодержатель 12, служащий для установки и крепления слитка или эталона, по­мещается на верхнюю плиту до упоров и прижимается зажимом, стол кристаллодержателя, имеющий деталь с базировочной плос­костью, с помощью цангового зажима соединен с угломерной голов­кой 20, которая обеспечивает поворот стола с ориентируемым слитком на необходимый угол; подвижная плита 18, движущаяся в шариковых направляющих; фиксатор подвижной плиты 19; угломерная головка 20, предназначена для изме­рения углов поворота ориентируемого слитка с точностью до 1, кон­струкция ее представляет собой червячную пару с выбором люфта за счет упругой системы (более подробная конструкция угломерной головки приведена ниже на рис.5); отражающие зеркала 10 и 13; экран 15, состоящий из рамы, матового стекла, листа органического стекла с нанесенной на нем шкалой и двух электролампочек, подсвечивающих стекло со шкалой с торцов; электрический блок 22. Ось экрана проходит через ползун 14, который вместе с экраном может перемещаться в направлении оптической оси. Перемещение экрана в этом направлении возможно на 36мм и осуществляется от ручки управления при помощи гибкого вала и ходового винта механизма подъёма 17. Экран, кроме того, может поворачиваться вокруг собственной оси с фиксированием положения цанговым зажимом. Зеркало 16 позволяет визуально наблюдать световую фигуру отражения, получаемую на экране. При помощи рукоятки 21 зеркало устанавливается в положение, удобное для наблюдения.


Техническая характеристика установки ЖК 78.08:

Размеры слитков, мм:

максимальный диаметр ............... 60

длина ............................................... 80

Минимальный размер пластин (кристаллов),

мм .................................................... 1,5х1,5

Точность ориентации:

кремния ........................................... ±3´

германия ......................................... ±15´

Цена деления шкалы экрана:

для кремния ................................... 3´

для германия ................................. 15´

угломерной головки .................... 1´

Источник света (лампа накаливания),

Вт .................................................... 30

Применяемая энергетика (сеть переменного тока):

напряжение, В .............................. 220

частота, Гц ................................... 50

Габаритные размеры, мм .......... 575х288х550

Масса, кг ...................................... 35

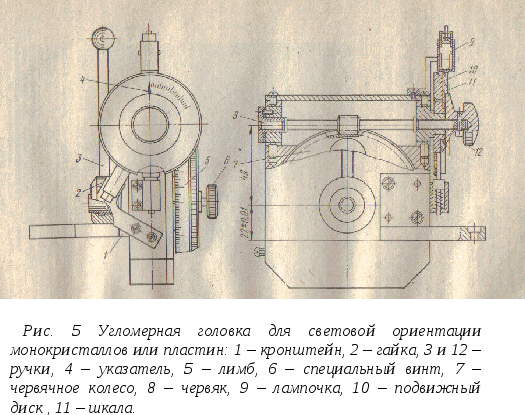

Угломерная головка (рис. 5) состоит из червячного редуктора, у которого на червяке 8 имеется ручка 12 с указателем 4, а на червячном колесе 7 – лимб 5. Указатель на ручке, закрепленной на червяке, указывает угол поворота образца (угол отклонения кристаллографической плоскости) по шкале 11, закрепленной на подвижном диске 10. Лимб, посаженный на вал червячного колеса, можно вращать независимо от вращения червячного колеса или совместно с червячным колесом, если застопорить лимб специальным винтом 6, ввернутым в торец вала.

Вал червячного колеса с конца, противоположного лимбу, имеет цангу, которая с гайкой 2 образует цанговый зажим, приводимый в действие ручкой 3. Цанговый зажим предназначен для жесткого соединения вала детали, имеющей безировочную плоскость, с угломерной головкой. Для подсветки шкалы и лимба имеются две электрические лампочки 9. Шкала предназначена для отсчета углов отклонения кристаллографических плоскостей, не превышающих двух градусов, а лимб – свыше двух градусов. Крепится угломерная головка к подвижной плите кронштейном 1.

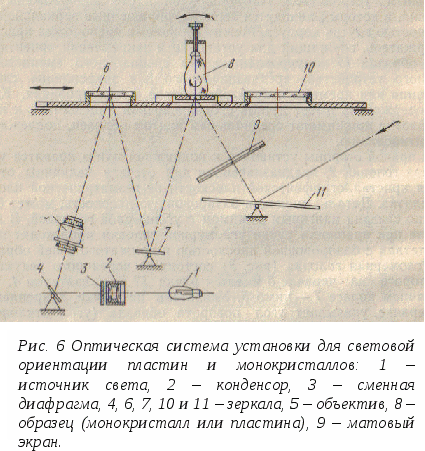

Оптическая система установки (рис. 6) состоит из источника света, конденсатора, зеркал, объектива, диаграммы и экрана. Луч света в оптической системе проходит от источника света 1 (лампа накаливания СЦ-68 8 В, 30 Вт) через конденсор 2 (представляющего собой систему


двух линз), сменную диафрагму 3 (величина которой сту­пенчато регулируется) на зеркало 4. Отразившись от зеркала 4, луч света проходит через объектив 5 (типа «Юпитер 11» с фокусным расстоянием 135 мм), а затем, последовательно отразившись от зеркал 6 и 7 и образца 8 попадает на матовый экран 9. Изображение световой фигуры, ко­торое образуется на матовом экране, рассматривают через смотро­вое окно с помощью зеркала 11. Зеркала 6 и 10 укреплены на по­движной плите.

На рис. 6 показано положение зеркал 6 и 10, когда подвижная плита находится в крайнем переднем положении. При таком поло­жении подвижной плиты пользуются зеркалом 6; расстояние от образца до экрана по ходу луча равно 114,5 мм. Одно деление шка­лы экрана в этом случае соответствует отклонению кристаллогра­фической плоскости на 15´. При крайнем заднем положении под­вижной плиты место зеркала 6 занимает образец, а место образ­ца— зеркало 10. Расстояние от образца до экрана по ходу луча при этом равно 572 мм, а одно деление шкалы экрана соответству­ет отклонению кристаллографической плоскости на 3´. То есть цена деления экрана для германиевых образцов (подвижная плита на­ходится в крайнем переднем положении) равна 15´, а цена деления шкалы экрана для кремниевых образцов (подвижная плита нахо­дится в крайнем заднем положении) равна 3´.

Элементы оптической системы установки можно регулировать. Лампа накаливания, являющаяся источником луча света, установлена на подвижной каретке и может передвигаться по направляю­щим, занимая инициальное положение относительно конденсора. Кроме того, изменяя положение лампы, можно регулировать направленность светового луча. Положение конденсора относительно лампы и диафрагмы также можно регулировать. Нижнее зеркало 4 и верхнее зеркало 7 можно поворачивать вокруг осей, устанавливая требуемое положение соответствующими ручками и фиксируя это цанговыми зажимами. Фотообъектив закреплен в специальной подставке. Устанавливают диафрагму объектива и фокусируют его, вращая ручки, которые зубчатыми парами поворачивают соответствующие детали объектива.

Экран 9 состоит из жесткой рамки, поворачивающейся на оси, матового стекла и органического стекла, на которое нанесена шкала. Для создания хорошей видимости шкала подсвечивается двумя электрическими лампочками. Экран закреплен на оси в подвижной каретке; ручкой каретку, а, следовательно, и экран можно перемещать по шариковым опорам в направлении хода светового луча. Перемещается экран механизмом подъема, в котором имеется самотормозящая червячная пара, сохраняющая установленное положение экрана. Фокусируют экран при повороте, вращая ручку, воздействующую на цанговый зажим.

Зеркало 11 может быть установлено в удобное для наблюдения положение вращением ручки и зафиксировано цанговым зажимом. В электрический блок, расположенный в передней стенке корпуса установки, входят понижающий трансформатор, лампы и потенциометры для регулирования подаваемого напряжения, а также тумблер, сигнальная лампа и плата, к которой подводится питание от сети.

При наладке установки необходимо привести световой луч в центр шкалы экрана, т. е. в перекрестие вертикальной и горизонтальной осей шкалы экрана. Включив тумблером установку, начинают наладку с вывода светового луча на вертикальную ось шкалы экрана, устанавливая соответствующую диафрагму, фокусируя луч на плоскость диафрагмы, направляя луч лампы по центру конденсора и перемещая лампу накаливания. Закончив вывод светового луча на вертикальную ось шкалы экрана, выполняют регулировки, связанные с выводом луча на горизонтальную ось шкалы экрана. Для чего регулируют положение отражающих поверхностей оптической системы с последующим их фиксированием. При этом наблюдают за положением светового пятна на экране установки.

При крайнем заднем положении подвижной плиты на базировочную плоскость кладут лист тонкой бумаги так, чтобы нанесенный на неё карандашом отрезок прямой совпадал с риской на базировочной поверхности. Поворотом зеркала наблюдения выводят световое пятно симметрично совмещенных риски и отрезка прямой с ручкой 21 (см. рис. 4), закрепляют положение зеркала отражения. При крайнем переднем положении подвижной плиты производят наладку верхнего зеркала ручкой 15 так, чтобы совместить световое пятно с горизонтальной осью экрана. Выполнив совмещение, за­крепляют положение зеркала.

При наладке пользуются входящим в комплект установки эта­лоном (далее см. рис. 4), который должен иметь зеркальную поверхность и устанав­ливаться в паз кристаллодержателя. Базировочную поверхность детали устанавливают по эталону в горизонтальном положении, её вал цанговым зажимом соединяют с угломерной головкой. Экран ручкой 14 устанавливают перпендикулярно ходу луча (перпендику­лярно направлению перемещения экрана по пазу в корпусе) и фик­сируют в этом положении зажимом, управляемым ручкой 17. Руч­кой 21 регулируют освещение шкалы экрана.

Яркость светового луча регулируют, вращая ручку 9 ,фоку­сируя диафрагму объектива, а ручкой 11 изменяют диа­фрагму от 2 до 0,2 мм. На этом наладку установки заканчивают.

При ориентировании монокристаллов германии подвижную пли­ту ставят в крайнее переднее положение, а при ориентировании мо­нокристаллов кремния — в крайнее заднее положение.

Слитки германия и кремния устанавливают в специальные смен­ные зажимные устройства, которые закрепляют в пазу кристаллодержателя. В одно зажимное устройство вставляют слиток полу­проводника и легко его прижимают. Световую фигуру на верти­кальную ось шкалы экрана выводят поворотом легко прижатого рукой слитка вокруг оси. Затем слиток окончательно закрепляют, прижимая к базировочной плоскости. Световую фигуру в перекрес­тие осей шкалы экрана выводят, вращая ручки угломерной головки. Указатель, закрепленный на ручке, показывает на шкале (лимбе) отклонение кристаллографической плоскости слитка от его геомет­рической плоскости. Определив отклонение, зажимное устройство освобождают от связей с угломерной головкой, слиток вынимают из паза кристаллодержателя и приклеивают к столику зажимного устройства.

При ориентировании слитков германия и кремния без приклей­ки наносят риски на торец слитка. Процесс ориентирования не от­личается от описанного, но только нет необходимости пользоваться смен­ными зажимными устройствами. Окончательной операцией процесса ориентирования является нанесение карандашом через паз базировочной детали на торце слитка стрелки, указывающей, в ка­ком направлении надо повернуть слиток при ориентированной резке, чтобы получить искомое положение кристаллографической плоскости. Угол отклонения кристаллографической плоскости отсчитывают по шкале во время ориентирования.

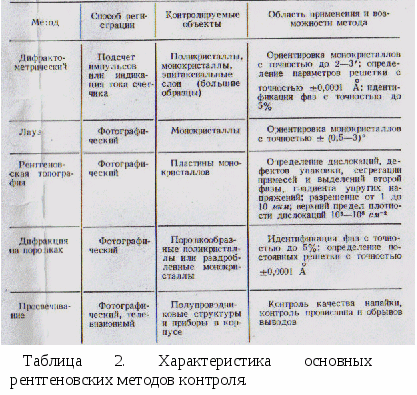

Рентгеновский метод. В технологии производства полупроводниковых при­боров рентгеновские методы применяются в первую оче­редь для ориентировки монокристаллов — германия, кремния, арсенида галлия, сапфира и др., а также для анализа дефектов указанных материалов и полупровод­никовых структур. В меньшей степени используется фа­зовый анализ металлов и сплавов, флуоресцентная спектрометрия, просвечивание материалов и полупро­водниковых структур или приборов, а также методы рентгеновского микроанализа. Характеристика основных рентгеновских методов приведена в табл. 2

Принцип метода основан на отражении монохроматических рентгеновских лучей от системы кристаллографических плоскостей {h, k, l}, в результате рассеяния электромагнитных волн атомами кристаллической решетки. Отражение происходит при углах θ, удовлетворяющих условию Вульфа-Брегга

2dh,k,l sin θ = nλ ,

где dh,k,l – межплоскостное расстояние; λ – длина волны, n – порядок отражения.

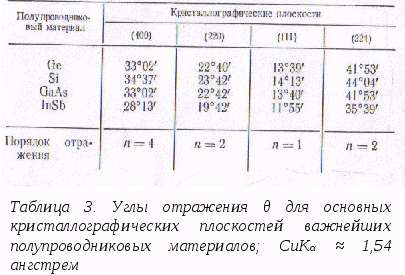

Зная dh,k,l рассчитывают значение угла θ для соответствующей системы плоскостей. При этом учитывают, что вследствие особенностей структуры типа алмаза для некоторых плоскостей отражение низких порядков (n = 1, 2 и т.д.) могут гаситься. Значение углов θ для ряда материалов, наиболее широко применяющихся при разработках и производстве приборов, приведены в таблице 3 (обычно используют излучение меди – линия CuKα, где λ = 1,539 ангстрем).

Для ориентации рентгеновским способом используют установки УРС-50И, УРС-60, УРС-70К1. Универсальная установка УРС-50И с приставкой ЖК 78.04 предназначена для определения ориентации в кристалло­графической плоскости (111). Максимальный угол отклонения кристаллографической плоскости (111) от торца слитка Si, который можно определить на данной установке, составляет 14°, а для слит­ков Ge — 13°. Точность ориентации на данной установке ± 15´, время ориентации 10—15 мин.

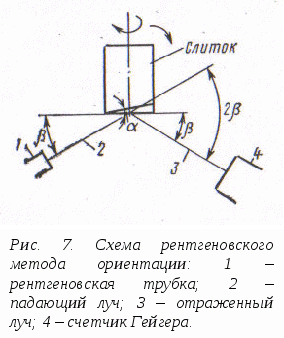

На рис. 7 представлена схема рентгеновского метода ориентации. При ориентации слитка кремния для нахождения, например, кристаллографической плоскости (111) рентгеновскую трубку располагают под углом 17˚56΄ к плоскости торца слитка. Если торец слитка совпадает с заданной кристаллографической плоскостью (111), то счетчик Гейгера, расположенный под углом 2θ к падающему рентгеновскому пучку в плоскости падения, зафиксирует максимум отраженных лучей. Если торец слитка не совпадает с кристаллографической плоскостью, то для получения максимальной интенсивности отраженных лучей слиток поворачивают вокруг вертикальной оси по отношению к плоскости рисунка на определенный угол α, одновременно вращая его относительно оси, нормальной к плоскости торца. Угол отклонения α плоскости торца слитка от кристаллографической плоскости (111) определяют по шкале гониометра установки и записывают в паспорт слитка. На торце слитка проводят стрелку, направление которой указывает, в какую сторону от торца слитка отклонена кристаллографическая плоскость (111).

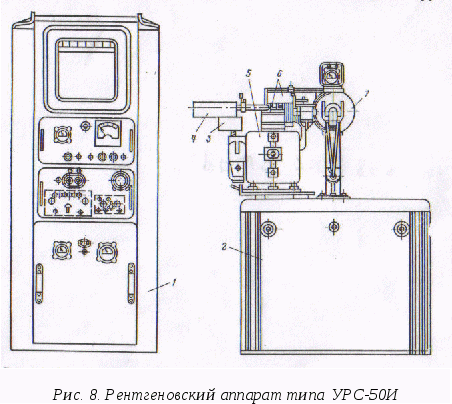

Общий вид рентгеновской установки для ориентирования монокристаллов с приставкой показан на рис. 8 (см. приложение 1). Аппарат состоит из стола 2, гониометрического устройства 5 (ГУР-3, а для модификации УРС-50ИМ – ГУР-4), рентгеновской трубки – источника рентгеновских лучей 7, счетчика квантов 4, распределительного блока 1, блока усиления импульсов 3, защитного экрана 6. Установка подключается к сети через входной стабилизатор типа СН-1. Анод рентгеновской трубки защищен массивным металлическим кожухом и охлаждается водой. Все части установки, кроме измерительного шкафа 1, который выполнен отдельно, расположены на столе 2. Внутри стола размещены пускорегулирующая аппаратура и высоковольтное генераторное устройство, питающее рентгеновскую трубку. Измерительный шкаф включает стабилизатор напряжения СН-1, блок РЕ-1 (интегрирующую схему), схему питания счетчика квантов и самопишущий потенциометр ЭПП-09. Для обеспечения высокой стабильности излучения рентгеновской трубки в аппарате, кроме стабилизатора напряжения, предусмотрен стабилизатор анодного тока. Регулировка напряжения на трубке ступенчатая (см. рис. 9. на приложении 2).

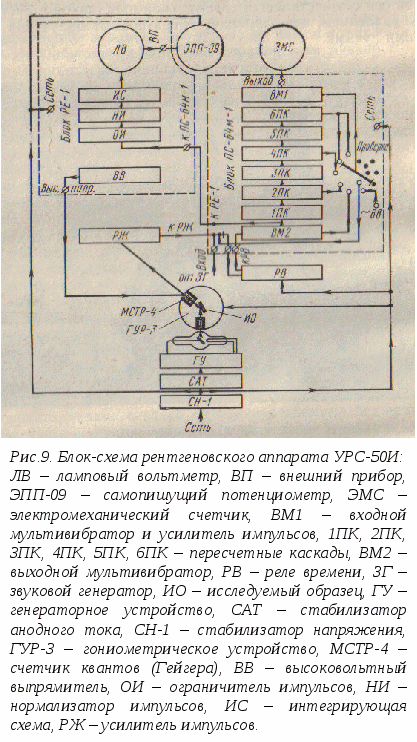

Блок схема рентгеновского аппарата УРС-50И приведена на рис. 9 (см. приложение 2).

Установка соединена с сетью через входной стабилизатор напряжения СН-1 высокой точности. Генераторное устройство предназначено для питания рентгеновской трубки высоковольтным напряжением. Блок ПС-64М-1 преобразует импульсы для нормальной работы электромеханического счетчика.

При работе аппарата рентгеновские лучи, выходящие из окна рентгеновской трубки, попадают на исследуемый образец, находящийся вместе со счетчиком рентгеновских квантов МСТР-4 (РМ-4) на гониометрическом устройстве ГУР-3. Лучи, отраженные под некоторым углом от образца, попадают на счетчик рентгеновских квантов, представляющий собой газовый конденсатор в стеклянной оболочке с тонким слюдяным оконцем в торце, наполненный смесью аргона и метилаля.

Счетчик представляет собой цилиндрический газовый конденсатор, состоящий из металлической тонкостенной трубки, вдоль оси которой протянута металлическая нить. Между центральной нитью и обкладкой счетчика прикладывается напряжение 1300-1500 В от высоковольтного выпрямителя (ВВ) блока РЕ-1, и достаточно появления в счетчике в результате ионизационного действия рентгеновских лучей одной пары ионов (электрона и положительного иона), чтобы счетчик сработал, т.е. чтобы через него прошел единичный импульс тока длительностью 200мс. Количество импульсов тока, возникающих в счетчике в единицу времени, пропорционально интенсивности отраженного рентгеновского пучка.

Монокристаллические слитки кремния и германия ориентируются с помощью специальной приставки (см. рис. 10 на приложении), состоящей из блока вращения и электрического блока управления. Блок вращения устанавливается на гониометре. С его помощью слиток прижимается к базовой поверхности и вращается в ручную или от электродвигателя относительно горизонтальной оси. Гониометрическое устройство позволяет вращать счетчик или образец независимо друг от друга или вместе. Вращение можно осуществлять с разной скоростью. Гониометрическое устройство дает возможность производить точный отсчет углов относительно первичного пучка лучей, производящих ионизацию в счетчике квантов.

Возбуждаемые в счетчике квантов импульсы тока, проходя через резисторы, преобразуются в импульсы напряжения, которые затем усиливаются в блоке РЖ (усилителя импульсов) и передаются по кабелю на вход мультивибратора блока ПС-64М-1. В первом каскаде этого блока различные по длительности, форме и амплитуде импульсы формируются в очень короткие (порядка 50 мс) прямоугольные импульсы напряжения одинаковой амплитуды. После этого каждый импульс идет по двум путям: к пересчетному устройству и к измерителю скорости счета.

Пересчетное устройство состоит их шести каскадов, каждый из которых пропускает один импульс из двух, поступающих на его вход. Импульс от соответствующего пересчетного каскада, подключенного к застопоренному выходному мультивибратору, запускает данный мультивибратор, назначением которого является формирование импульсов напряжения длительностью порядка 5 мс. На выходе пересчетного устройства, изменяя количество подключенных каскадов мультивибраторов, можно получить один импульс от 2, 4, 8, 16, 32 или 64 импульсов, подающихся на вход. Эти импульсы запускают усилитель тока, на выходе которого получаются импульсы тока 30 мА длительностью 5 мс, воздействующие на электромеханический счетчик. Уменьшение количества импульсов в пересчетном устройстве необходимо вследствие того, что счетчик квантов может считать примерно до 5000 квантов в секунду, а электромеханический счетчик до 100 импульсов в секунду.

Измеритель скорости счета блока РЕ-1 представляет собой радиотехническое устройство, состоящее из нормализатора, ограничителя импульсов, интегрирующей схемы и лампового вольтметра. Нормализатор подвергает приходящие к нему от блока ПС-64М-1 импульсы строгой нормализации по длительности и амплитуде и передает их на интегрирующую схему, представляющую собой реостатно-емкостный контур.

Среднее значение разности потенциалов на конденсаторе контура служит мерой частоты поступления импульсов. Эта разность потенциалов измеряется ламповым вольтметром, шкала которого отградуирована в импульсах в секунду.

Кроме лампового вольтметра к выходу измерителя скорости счета подключен электронный самопишущий потенциометр ЭПП-09. Отклонение записывающей системы самопишущего прибора также пропорционально среднему количеству импульсов. Таким образом, интенсивность рентгеновских лучей, воздействующих на счетчик квантов, может измеряться следующими приборами: электрическим счетчиком; ламповым вольтметром и самопишущим прибором.

Принцип определения отклонения положения кристаллографической плоскости (111) от торца слитка на рентгеновской установке состоит в нахождении угла положения торца слитка по отношению к исходному, при котором фиксируется максимальная интенсивность рентгеновских лучей, отраженных от торца слитка (пластины) и воздействующих на счетчик квантов. Такое положение слитка находят, вращая его в вертикальной и горизонтальной плоскостях и наблюдая за максимальным отклонением стрелки прибора электромеханического счетчика. Найденное положение слитка, соответствующее максимальной интенсивности отраженных рентгеновских лучей, отсчитывают на проекторе гониометрического устройства ГУР-3 и фиксируют на торце слитка прочерчиванием рисок с пометкой стороны слитка, от которой следует отсчитывать определенные отклонения в градусах кристаллографической плоскости (111) от торца слитка.

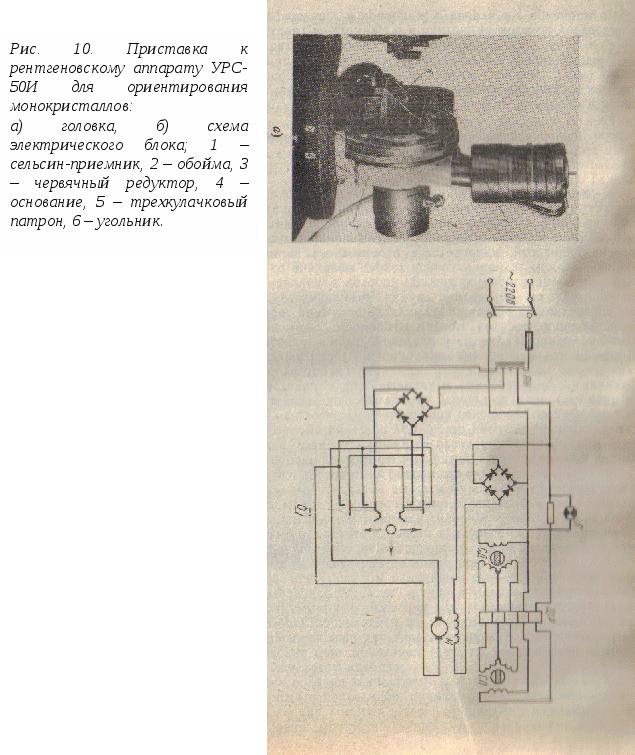

Приставка к установке УРС-50И (рис. 10, а на приложении 3) состоит из головки и электрического блока.

Головка предназначена для закрепления слитка (пластины) трехкулачковым патроном и вращения его в вертикальной плоско­сти в процессе ориентировки. Головка состоит из основания 4, угольника 6, червячного редуктора 3, трехкулачкового патрона 5, обоймы 2 и сельсина-приемника 1. В угольнике имеется прорезь, по которой после окончания ориентирования наносят карандашом стрелку, указывающую направление отклонения искомой плоскости ориентировки. Вращение образца в вертикальной плоскости осуществляется при помощи сельсина-приемника и червячного ре­дуктора. Обойма и поджимной цилиндр предназначены для пол­ного поджатия образца к плоскости угольника перед его закрепле­нием в трехкулачковом патроне.

Электрический блок приставки (рис. 10, б на приложении 3) выполнен отдельно от головки, предназначен для дистанционного управления головкой и состоит из электродвигателя постоянного тока М, сельсина-дат­чика СД и регулятора напряжения РН. Изменяя выходное напря­жение на автотрансформаторе, можно изменять угловую скорость вращения образца. При этом изменяется скорость вращения валов электродвигателя и сельсина-датчика, которые соединены между собой. Изменение скорости вращения сельсина-датчика вызывает, в свою очередь, изменение скорости вращения сельсина-приемника СП и в конечном итоге изменяется скорость вращения ориентируе­мого образца. Вращать образец можно вручную, для чего на другом конце вала электродвигателя имеется маховичок. Сельсины между собой соединены проводами с разъемами ШР.

Каждая головка должна быть подогнана и выверена под данную рентгеновскую установку. После изготовления головки при уста­новке ее на гониометрическое устройство необходимо точно выдер­жать размер от плоскости базирования головки приставки до сере­дины щелей в рентгеновской трубке, угольнике и счетчике квантов. Наладку приставки лучше выполнять одновременно с наладкой рентгеновской установки.

Для надежной работы необходимо два раза в год проводить профилактический осмотр приставки и смазку трущихся деталей. Редуктор смазывают машинным маслом, которое заливают через крышку. Особое внимание следует обращать на состояние рабочей поверхности угольника, так как от длительной эксплуатации по­верхность угольника, к которой прижимают ориентируемые слитки (пластины), со временем теряет первоначальную чистоту обработ­ки, изнашивается. От точности изготовления угольника зависит точность ориентации, поэтому при профилактическом осмотре необ­ходимо осматривать угольник и контролировать его базовые раз­меры. При отклонении размеров и чистоты поверхности от заданных угольник необходимо отремонтировать или заменить новым.

Рентгеновский аппарат представляет собой сложное устройство; работа на нем связана с опасностью облучения значительными дозами рентгеновских лучей, которые вредны для здоровья, поэтому, выполняя работу на рентгеновских установках, ими управляют дистанционно. Рабо­чее место рентгенолога должно находиться в специальном помеще­нии, экранированном свинцовым экраном. В момент ориентации рентгенолог должен быть защищен опускающимся свинцовым стек­лом определенной толщины. Рентгенологи должны периодически проходить инструктаж по безопасным приемам работы и медицин­ский осмотр.

Метод изломов. В практике измерений иногда возникает задача ориентировки плоскостей системы (100) для слитков, выращенных по направлению [111], или определения заданных кристаллографических направлений, лежащих в плоскости торца слитка. В частности, представляет интерес определить одно из направлений системы [110] в плоскости (111) или в плоскости (100) для последующего ориентированного скрайбирования. В этом случае целесообразно сочетать метод ориентировки по отраже­нию с методом изломов, который был опробован одним Ю.А. Концевым и В.Д. Кудиным.

Суть метода заключается в следующем. После ориен­тировки слитка по плоскости (111) отрезают «горбушку», а затем параллельно плоскости (111) надрезают слиток примерно до середины диаметра. В надрез вставляют металлическую пласти­ну и, нажимая острием из твердого сплава в точку, отстоящую на расстоянии, равном по­ловине радиуса слитка от начала надреза, производят скол надре­занной пластины. Направление скола для таких материалов, как германий и кремний, в точности совпадает с одним из направлений [110], а плоскостью скола является одна из боковых плоскостей системы (111). Плоскость скола составляет угол, равный углу 70°32´ с торцом слитка. Далее определяют положение плоскости скола (рис. 11). Для выведения плоскостей системы (100) разворачивают слиток относительно оси, совпадающей с линией скола на угол 54°44', в направ­лении, показанном стрелками на рис. 11. Отрезав «гор­бушку», определяют правильность ориентировки, изме­ряя отклонение от угла θ для плоскости (100) методом, рассмотренным выше.

Для того чтобы зафиксировать направление [110] на пластинах, предназначенных для эпитаксиального нара­щивания, на боковой поверхности слитка срезают фаску, плоскость которой должна быть параллельной указан­ному направлению. Если плоскость фаски, кроме того, составляет с плоскостью торца прямой угол, то она бу­дет совпадать с одной из плоскостей системы (112). В этом случае по срезанной «горбушке» также можно проверить правильность ориентировки, измеряя отклоне­ние от угла θ для плоскости (112). Точность ориенти­ровки может быть доведена до 10´, что значительно выше точности, достигаемой по методу Лауэ.

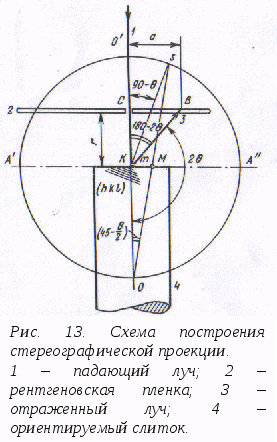

Метод Лауэ. Ориентировку монокристаллов полупроводниковых материалов по методу Лауэ производят на установках УРС-60 при использовании немонохроматического излу­чения. Так как в производстве применяются монокристаллы больших размеров, то используется съемка на отражение, т. е. метод эпиграмм. Принцип метода заключается в следующем. При падении рентгеновского излучения на торец слитка от­раженные лучи возникают только от тех систем плоско­стей hkl, для которых выполняется условие Вульфа-Брегга. Обычно используют от­ражения под большими углами θ, близкими к 90°. Используя камеру РКСО, устанавливают при помощи специального осветителя камеры отполированный торец слитка нормально падающему пучку рентгеновских лу­чей, т. е. параллельно поверхности рентгеновской плен­ки. Пучок рентгеновских лучей при этом проходит через специальное отверстие в кассете с пленкой.

Съемку производят в течение 0,5—1 ч. После про­явления пленки на эпиграмме выявляется система пятен, симметрия которых характеризует симметрию соответ­ствующей кристаллографической оси слитка. Пример такой эпиграммы, соответствующей симметрии оси третьего порядка, показан на рис. 12. На эпиграмме отмечено также направление вертикальной оси (след проволоки, натянутой на кассету с пленкой) и имеется метка, позволяющая определить верх пленки и ее рас­положение в кассете. Далее по эпиграмме строят сте­реографическую проекцию (рис. 13). Измерив расстояние от пятна на эпиграмме до центра эпиграм­мы— BC, определяют угол θ из соотношения tg(180— 2θ)=а/r (рис. 13). Представим себе, что точка K яв­ляется центром радиуса R. Нормаль к системе плоско­стей hkl, проведенная из точки K, пересечет сферу в точке S. Если теперь точку O – полюс сферы — соеди­нить с точкой S, то пересечение линии OS с диаметраль­ной плоскостью сферы AА', т. е. точка M и будет являться стереографической проекцией точки S. Легко видеть, что расстояние KM= m = R tg(45°—θ/2). Итак, каждому пятну B может быть сопоставлена точка M на стереографической проекции. На практике расстояние r выбирают постоянным (обычно равным 30 мм). Радиус сферы выбирают равным 100 мм, что соответствует радиусу стандартных сеток Вульфа, представляющих собой номограмму стереографических проекций парал­лелей и меридианов сферы. Обычно для построения стереографической проекции изготовляют специальную вспомогательную линейку, одна из шкал которой равна r tg( 180°—2θ)= r tg2θ, а другая m=R tg(45°—θ/2). Из­мерив по одной шкале расстояние от центра эпиграммы до пятен и определив угол θ, откладывают на кальке при помощи другой шкалы расстояние m. Полученную стереографическую проекцию накладывают на стандартную стереографическую проекцию, построенную для «решетки алмаза (так называемую сетку Закса), таким образом, чтобы пятна на обоих проекциях совпадали. Затем при помощи сетки Вульфа определяют два угла, на которые необходимо повернуть слиток (вокруг оси, проходящей нормально к торцу слитка и вокруг верти­кальной оси), чтобы вывести искомую кристаллографи­ческую плоскость и произвести резку слитка по задан­ной кристаллографической плоскости.

Используя метод Лауэ, производят ориентацию и резку по плоскостям (100) слитков германия или крем­ния, выращенных в направлении [111]. Слитки арсенида галлия или других соединений AIIIВv, выращенные, на­пример, по направлениям [112], ориентируют для резки по плоскостям (111) и др. Метод Лауэ используют так­же для ориентированной резки сапфира и других мате­риалов.

Выводы и перспективы

У всех перечисленных выше методов есть свои недостатки. Рентгеновский метод – сложность оборудования и опасность для человеческого здоровья, а также быстрая снашиваемость некоторых узлов оборудования – делает этот метод пригодным в основном для лабораторных исследований. Хотя следует подчеркнуть высокую скорость и точность ориентирования слитков (пластин) в пространстве. Метод изломов используется как дополнительный метод после ориентации слитков (пластин) на рентгеновском оборудовании, следовательно, имеет те же недостатки и как достоинство наибольшую точность. Метод Лауэ требует много времени и имеет не большую точность, но позволяет ориентировать кристаллы большого размера. Оптический метод самый простой в применении, но уступает по точности рентгеновскому.

Широкое развитие ЭВМ и компьютерной индустрии в целом предопределяет перспективу развития оборудования для ориентации полупроводниковых пластин. Создание новых установок, в управлении которых участвуют мощные компьютерные комплексы и задействованы новые методы ориентации монокристаллов, (таких как германская ЭУОС-3) позволят значительно увеличить скорость и точность ориентации слитков (пластин). Также развитие производства электроники и увеличение спроса на этот товар должно сказаться на совершенствовании производства полупроводниковых пластин в целом.

Приложение 1


Приложение 2


Приложение 3


Список использованной литературы

    Концевой Ю.А., Кудин В.Д. «Методы контроля технологии производства полупроводниковых приборов», 1973 г.

    Николаев И.М. «Оборудование и технология производства полупроводниковых приборов», 1977 г.

    Масленников П.Н., Лаврентьев К.А., Гингис А.Д. «Оборудование полупроводникового производства», 1984 г.

    Бочкин О.И. «Механическая обработка полупроводниковых материалов», 1974 г.

    Гаврилов Р.А., Скворцов А.М., «Технология производства полупроводниковых приборов», 1968 г.

    Моряков О.С. «Устройство и наладка оборудования полупроводникового производства», 1976 г.
