Червячный двухступенчатый редуктор


Overview

ТЗ
Тит_лист
Содержание
План
Введение
ЭлДв
Метод_указания


Sheet 1: ТЗ
























Студенту ______________________________группы _______________ Малыхину Г.Е.
группы 3044/1

спроектировать механический привод намоточного устройства, состоящий из

редуктора, выполненного по схеме 82, асинхронного электродвигателя,

ременной передачи и соединительной компенсирующей муфты.






















































Исходные данные:






Номинальный вращающий момент на выходном валу 1350 Нм

Частота вращения выходного вала 10 об/мин

Ресурс 3000 час

Вариант типового режима нагружения 8




Знач-е Вар 8


0,5

0,4


0,8

0,7

1,0











Срок выполнения: 22 мая 2010 г.



Студент Малыхин Г.Е.



Руководитель Иванов Б.С.










МДМ.082.00.00.ТЗ








Изм Лист № докум. Подп.

Дата
Разраб.
Малыхин




ПРИВОД СИЛОВОЙ Лит

Лист
Листов
Пров.
Иванов Б.С.



















СПбГПУ ММФ
Н.контр.






Утв.








Sheet 2: Тит_лист


Федеральное агентство по образованию и науке




Государственное образовательное учреждение высшего
профессионального образования "Санкт-Петербургский
государственный политехнический университет"


Механико-машиностроительный факультет


Кафедра "Машиноведение и детали машин"









ПРИВОД СИЛОВОЙ


Пояснительная записка


к курсовому проекту




МДМ.082.00.00 ПЗ











Выполнил студент

ФИО






Группа

3047/1











Руководитель

Иванов Б.С







СПбГПУ


2010

Sheet 3: Содержание





















лист

ВВЕДЕНИЕ 3


1 ЭНЕРГОКИНЕМАТИЧЕСКИЙ РАСЧЕТ И ВЫБОР

ЭЛЕКТРОДВИГАТЕЛЯ (3 ВАРИАНТА) ………………………………………….. 4


2 РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ (3 ВАРИАНТА) …………………………..

2.1. Расчет на контактную выносливость …………………………………………..

2.2. Расчет зубьев червячного колеса на выносливость по

напряжениям изгиба ……………………………………………………..



3 РАСЧЕТ ЗУБЧАТОЙ ПЕРЕДАЧИ (3 ВАРИАНТА) ……………………………….

3.1. Расчет зубчатых колес на контактную выносливость ………………

3.2. Расчет зубьев колес на выносливость при изгибе ………………



4 РАСЧЕТ РЕМЕННОЙ ПЕРЕДАЧИ ……………………………………………………..


5 ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ И

ВЫБОР ПОДШИПНИКОВ ………………………………………………………………….


6 ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ (3 ВАРИНТА) ……………………………….


7 СИЛОВАЯ СХЕМА РЕДУКТОРА ……………………………………………………..

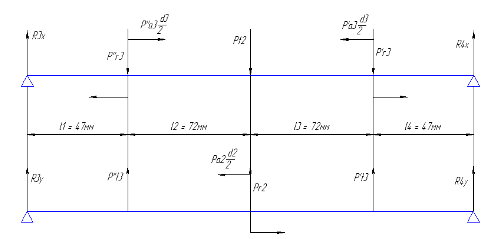

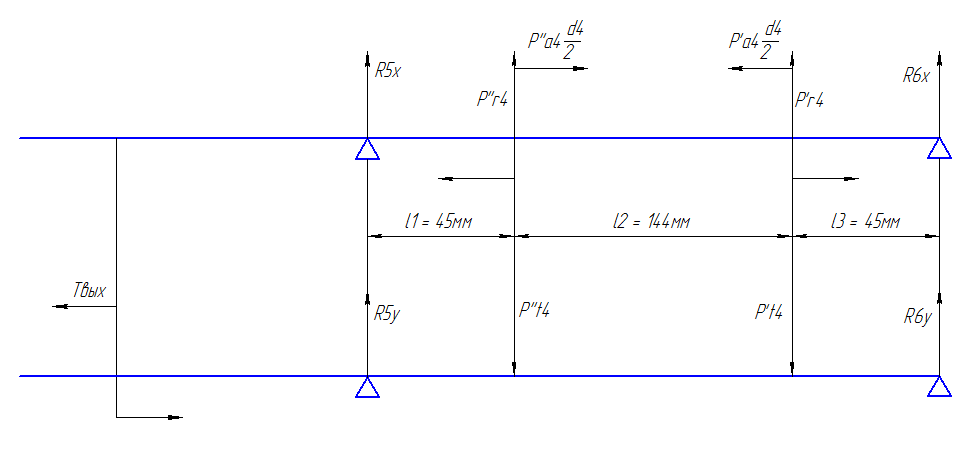

8 ОПРЕДЕЛЕНИЕ РЕАКЦИЙ В ОПОРАХ ВАЛОВ ……………………………….


9 ПРОВЕРОЧНЫЙ РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА (2 СЕЧЕНИЯ)

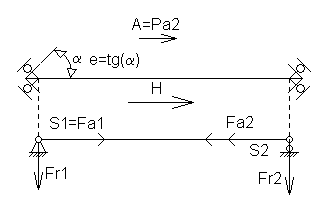

10 ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ ВАЛОВ ……………………………


11 РАСЧЕТ СОЕДИНЕНИЙ ВАЛ-СТУПИЦА …………………………………………..


12 ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТЫ ВЫХОДНОГО ВАЛА ……………….


13 ТЕПЛОВОЙ РАСЧЕТ РЕДУКТОРА …………………………………………..


14 ВЫБОР СМАЗОЧНЫХ МАТЕРИАЛОВ ……………………………………….



ЗАКЛЮЧЕНИЕ ……………………………………………………………….












ЛИТЕРАТУРА




…………………………………..


…………………………………………..































МДМ.082.00.00.ПЗ








Изм Лист № докум. Подп.

Дата
Разраб.
Антощенко




ПРИВОД СИЛОВОЙ Лит

Лист
Листов
Пров.
Иванов Б.С.



















СПбГПУ ММФ
Н.контр.






Утв.







Sheet 4: План


ПЛАН-ГРАФИК ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА






















13.фев 20.фев 27.фев 06.мар 13.мар 20.мар 27.мар 03.апр 10.апр 17.апр 24.апр 01.май 08.май 15.май 22.май 29.май


% %% 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1 Оформить и подписать техническое задание 1 1
















2 Содержание и введение пояснительной записки 1 2
















3 Энергокинематический расчет для 1-го варианта разбивки передаточных чисел 2 4
















4 Проектировочный расчет червячной передачи (1-й вариант) 2 6
















5 Проектирочный расчет зубчатой передачи (1-й вариант) 2 8
















6 Анализ 1-го варианта конструкции редуктора, проверка условий 1 9
















7 Энергокинематический расчет для 2-го варианта разбивки передаточных чисел 1 10
















8 Проектировочный расчет червячной передачи (2-й вариант) 1 11
















9 Проектирочный расчет зубчатой передачи (2-й вариант) 1 12
















10 Энергокинематический расчет для 3-го варианта разбивки передаточных чисел 1 13
















11 Проектировочный расчет червячной передачи (3-й вариант) 1 14
















12 Проектирочный расчет зубчатой передачи (3-й вариант) 1 15
















13 Анализ 2-го и 3-го вариантов конструкции редуктора, окончательное решение 1 16
















14 Проектировочный расчет ременной передачи 2 18
















15 Проектирочный расчет валов и выбор подшипников 1 19
















16 Техническое предложение - оформить и подписать 1 20
















17 Силовая схема привода - оформить и подписать 1 21
















18 Проверочные расчеты червячной передачи 1 22
















19 Проверочные расчеты зубчатой передачи 1 23
















20 Эскизный проект редуктора на миллиметровке (развертка) - подписать 10 33
















21 Эскизный проект редуктора на миллиметровке (вид сбоку) - подписать 7 40
















22 Определение реакций в опорах валов (для всех валов) 3 43
















23 Расчет соединений Вал-ступица (для всех соединений) 1 44
















24 Проверочный расчет на прочность вала редуктора (в 2-х сечениях) 3 47
















25 Тепловой расчет редуктора 1 48
















26 Расчет вязкости и выбор смазочных материалов передач и подшипников 1 49
















27 Сборочный чертеж редуктора (развертка) 10 59
















28 Проверочные расчеты подшипников редуктора (для всех подшипников) 4 63
















29 Сборочный чертеж редуктора (виб сбоку) 10 73
















30 Проверочный расчет на прочность деталей муфты выходного вала 3 76
















31 Чертеж общего вида привода 15 91
















32 Спецификации редуктора 3 94
















33 Заключение: анализ разработки и предложения по совершенствованию 1 93
















34 Оформить и сдать на проверку чертежи и пояснительную записку 2 95
















35 Подготовка к защите и защита курсового проекта 5 100






































Итог выполнения:



















Sheet 5: Введение



























ВВЕДЕНИЕ































































































































































































Лист

























Sheet 6: ЭлДв

Трехфазные асинхронные двигатели серии 4А (ГОСТ 19523-81)






Типоразмер Номинальная мощность Р, кВт Асинхронная частота вращения n, об/мин Tmax/Tном η= 0,7156801226
4A71A2 0,75 2840 2,2 Nэл = 2579,8122065728
4A71B2 1,1 2810 2,2 i = 202,8571428571
4A80A2 1,5 2850 2,6
4A80B2 2,2 2850 2,6 nБ = 1421
4A90L2 3 2840 2,5 nП = 49
4A100S2 4 2880 2,5 nТ = 14
4A100L2 5 2880 2,5 nдв = 2840
4A112M2 7,5 2900 2,8
4A71B4 0,75 1390 2,2 Nт = 1831,7
4A80A4 1,1 1420 2,2 Nп = 1965,8072106457
4A80B4 1,5 1415 2,2 Nб = 2532,7345014503
4A90L4 2,2 1425 2,4 Nдв = 2664,914248159
4A100S4 3 1435 2,4
4A100L4 4 1430 2,4 Тт = 1250
4A112M4 5,5 1445 2,2 Тп = 383,2979092641
4A132S4 7,5 1455 3 Тб = 17,0289235273
4A132M4 11 1460 3 Тдв = 8,9651282234
4A80A6 0,75 915 2,2
4A80B6 1,1 920 2,2
4A90L6 1,5 935 2,2
4A100L6 2,2 950 2,2
4A112MA6 3 955 2,5
4A112MB6 4 950 2,5
4A132S6 5,5 965 2,5
4A132M6 7,5 970 2,5
4A160S6 11 975 2,5

Sheet 7: Метод_указания


Введение















Указать назначение, состав, принцип действия силового механического
привода. Дать сравнительную характеристику передач, входящих в состав привода
(редуктора). Указать способ смазывания зубчатой и червячной передач, а также
подшипниковых узлов. Указать способ натяжения ремней ременной передачи. Дать
сравнительную характеристику конструктивных разновидностей основания:
плита (литая) и рама (сварная). Обосновать выбор и указать требования к
соединительной муфте. Изложить общие принципы и критерии принятия
конструктивных решений при проектировании привода.

1 ЭНЕРГОКИНЕМАТИЧЕСКИЙ РАСЧЕТ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
Данный расчет выполняется для 3-х вариантов (минимум) разбивки
передаточных чисел передач привода. Цель расчетов - получить наиболее
экономичное решение привода за счет использования высокоскоростного
электродвигателя (синхронная частота 3000 об/мин или 1500 об/мин) и
рациональной разбивки передаточных чисел передач привода. Рекомендуемые
значения: ременная передача - 1,5 … 2,5; зубчатая передача - 2,5 …4,5;
червячная передача - 10 …40. При проработке вариантов учитывать условия
смазывания - элементы передач при вращении должны погружаться в масляную
ванну, условия собираемости - валы не должны касаться элементов передач и
требования минимизации размеров - зазоры между валами, элементами передач,
стенками картера редуктора не должны превышать величины порядка 10 мм.
Рассматривать другие варианты разбивки передаточных чисел следует только
после выполнения проектировочного расчета передач и обоснования принятия
других значений передаточных чисел или другой синхронной частоты вращения
электродвигателя.
Один из возможных способов представления результатов ЭКР показан ниже


Двигатель 100S4 (Вариант 1)




P,Вт n,об/мин ω,1/с Т,Нм u

Двига- Pдв= nа= ωа= Tдв=

тель 2400 1434 150,2 16 uрп=

I вал P1= n1= ω1= T1= 1,8


2304 800 83,8 27 uчп=

II вал P2= n2= ω2= T2= 10


1939 80 8,4 231 uзп=

III вал P3= n3= ω3= T3= 5


1843 16 1,7 1100

Привести в разделе следующие рисунки:
- кинематическая схема привода;

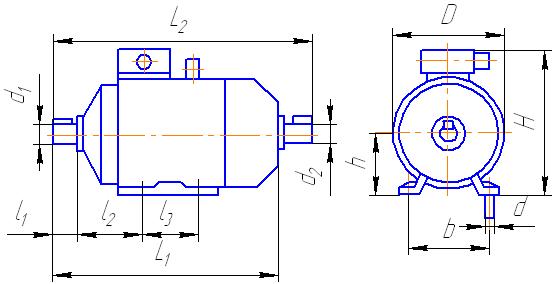

- конструктивные размеры электродвигателя;

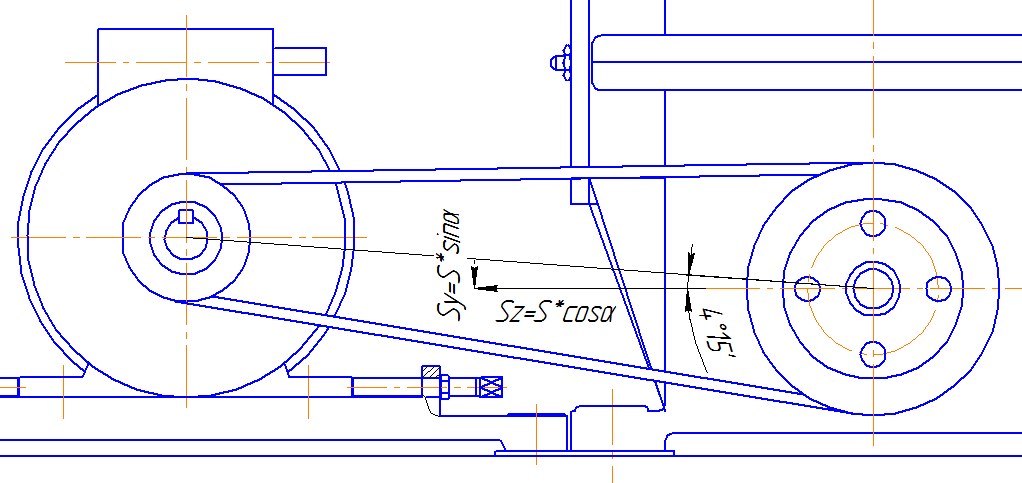

- конструкция салазок и узел крепления электродвигателя к салазкам.

Например:













Для анализа и сопоставления вариантов ЭКР удобно использовать таблицу

Таблица ... Параметры двигателя, червячной и зубчатой передач







1 вар. 2 вар. 3 вар.
Двигатель:
Типоразмер 100S4 100S4 112MA6
n,об/м 1500 1500 1000
nа,об/м 1434 1434 953
u 89,625 89,625 59,5625
s, % 4,4 4,4 4,7
Tп/Tн 2 2 2
L 365 365 452
H 265 265 310
D 235 235 260
Червячная передача:

Межосевое расстояние 125 125 132,3
Делительный диаметр червяка 50 50 63
Диаметр вершин витков червяка 60 60 75,6
Диаметр впадин витков червяка 38 38 47,9
Длина нарезанной части шлифованного червяка 106 106 122
Делительный диаметр червячного колеса 200 200 201,6
Диаметр вершин зубьев червячного колеса 210 210 214,2
Диаметр впадин зубьев червячного колеса 188 188 186,5
Наибольший диаметр червячного колеса 215 215 221
Ширина венца червячного колеса 40 40 51
КПД редуктора 0,85 0,85 0,85
Зубчатая передача:

Межосевое расстояние зубчатой передачи 160 150 160
Диаметр делительной окружности колеса 267 250 267
Диаметр делительной окружности шестерни 53,3 50 53,3
Диаметр окружности вершин зубьев шестерни 58,3 55 58,3
Диаметр окружности вершин зубьев колеса 271,7 255 271,7
Диаметр окружности впадин зубьев шестерни 47,1 43,8 47,1
Диаметр окружности впадин зубьев колеса 260,4 243,8 260,4
Коэффициент относительной ширины зацепления 0,5 0,52 0,5
Ширина колес 80 78 80
Ширина шестерен 90 88 90
Число зубьев шестерни 18 17 18
Число зубьев колеса 90 85 90
Угол наклона зубьев, рад 0,5666 0,5548 0,5666
Нормальный модуль зацепления 2,5 2,5 2,5
Коэффициент ширины шестерни по диаметру 1,59 1,66 1,59
Окружная скорость 0,22 0,21 0,22
Коэффициент торцового перекрытия 1,7 1,7 1,7
Коэффициент осевого перекрытия 5,5 5,2 5,5
Суммарный коэффициент перекрытия 7,2 6,9 7,2

Желательно привести и сопоставить массо-габаритные характеристики привода для
всех рассматриваемых вариантов.

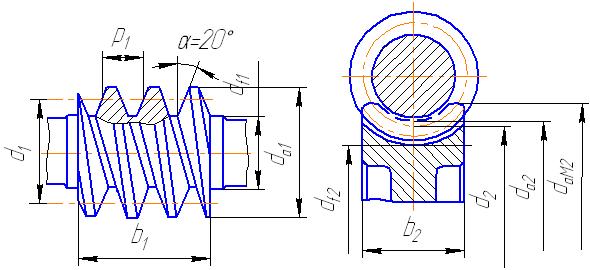

2 РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ

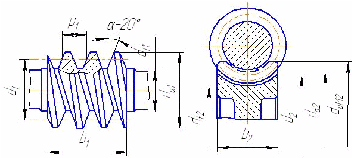

Указать цель расчета, привести рисунок и дать краткую характеристику объекта
проектирования. Перечислить критерии работоспособности и виды расчетов.















Свести исходные данные в таблицу и дать обоснование их выбору. Вид таблицы:

Таблица … Исходные данные расчета червячной передачи

Передаточное число uчп 10
Частота вращения червяка n1 800 об/мин
Частота вращения червячного колеса n2 80 об/мин
Ресурс привода t 3500 ч
Вращающий момент на валу червячного колеса T2 231,4091661171 Нм
Номер режима нагружения 4
Режим нагружения: α1= 0,6000000238

α2= 0,3000000119

α3= 0,0999999642

β1= 1

β2= 0,6999999881

β3= 0,5
Предел текучести бронзы БрА9Ж3Л σТ 196 МПа
Коэффициент перегрузки 2

Возможны различные варианты выполнения и оформления расчетов:
1. Использование программы MADE
- изложить методику расчета червячных передач, привести формулы;
- привести обоснование выбора значений всех вводимых данных (диапазоны
допустимых значений, критерии принятия конструктивных решений и т.д.);
- текстовые файлы результатов расчета преобразовать в формат документа,
принятого для пояснительной записки (Word, Excel, компас и т.д.);
- проанализировать выполнение критериальных соотношений (прочности, плавности,
и т.п.);
- произвести сопоставление массо-габаритных параметров вариантов расчета.
2. Использование документов Word, Excel и т.п.
Текст пояснительной записки должен наглядно иллюстрировать методику расчета
червячной передачи. Построение фраз текста должно следовать нормам русского
языка. Все вычисляемые и промежуточные величины должны быть названы,
для справочных величин указываются ссылки на источник.
Пример фрагмента пояснительной записки:
Межосевое расстояние при стандартных значениях m и q [ 2 ]:


157,5000047684 мм,

где m - осевой модуль червяка;
q - коэффициент относительной толщины червяка;
z2 - число зубьев червячного колеса.

Размер цифр в тексте и формулах, а также на полях рисунков должен быть одинаков.
3. Использование MathCad
Это - наименее предпочтительный способ оформления текста пояснительной
записки. Текст страницы MathCad в распечатанном виде прикладывется в
приложение пояснительной записки, сама страница конвертируется в формат
текстового документа (Word, Excel) и дорабатывется с учетом требовааний ЕСКД.

Для каждого из вариантов разбивки передаточных чисел результаты расчетов
помещаются в таблицу. Примерный вид таблицы:

Таблица … . Результаты расчета червячной передачи (вариант 2)

Межосевое расстояние 125 мм
Делительный диаметр червяка 50 мм
Диаметр вершин витков червяка 60 мм
Диаметр впадин витков червяка 38 мм
Длина нарезанной части шлифованного червяка 106 мм
Делительный диаметр червячного колеса 200 мм
Диаметр вершин зубьев червячного колеса 210 мм
Диаметр впадин зубьев червячного колеса 188 мм
Наибольший диаметр червячного колеса 215 мм
Ширина венца червячного колеса 40,2 мм
КПД редуктора 0,8479891306






























3 РАСЧЕТ ЗУБЧАТОЙ ПЕРЕДАЧИ
Этот расчет рекомендуется выполнять после расчетов червячной передачи, т.к.
здесь более широкий диапазон возможностей управления размерами передачи
с целью удовлетворения многочисленным требованиям и ограничениям.

Федеральное агентство по образованию и науке

Государственное образовательное учреждение высшего

профессионального образования "Санкт-Петербургский

государственный политехнический университет"

Механико-машиностроительный факультет

Кафедра "Машиноведение и детали машин"

ПРИВОД СИЛОВОЙ

Пояснительная записка к курсовому проекту

МДМ.082.00.00 ПЗ

Выполнил студент Малыхин Г.Е.

Группа 3044/1

Руководитель Иванов Б.С.

СПбГПУ

2010

Содержание

Введение

1 Энергокинематический расчет и выбор элетродвигателя

2 Расчет червячной передачи

3 Расчет зубчатой передачи

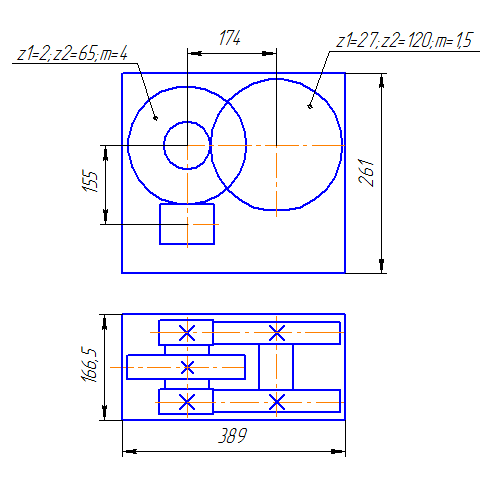

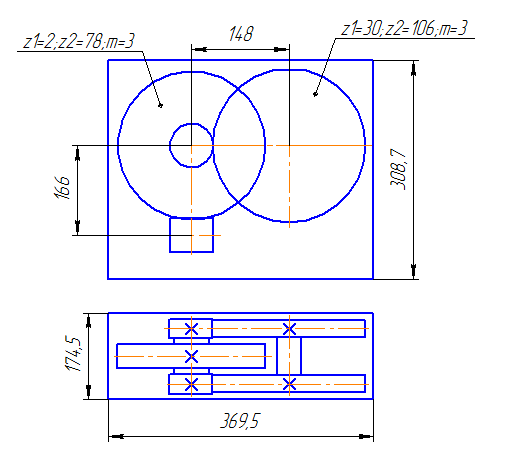

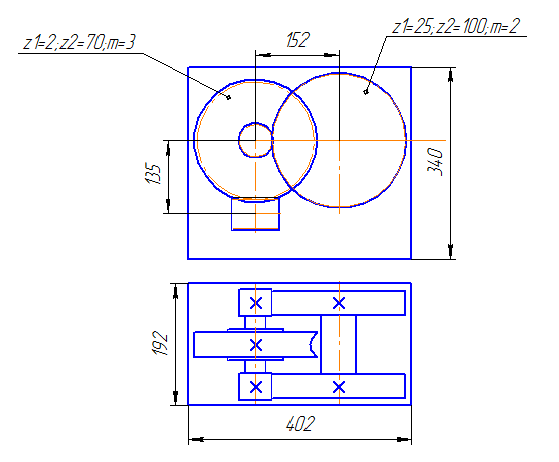

4 Техническое предложение и выбор варианта

5 Расчет ременной передачи

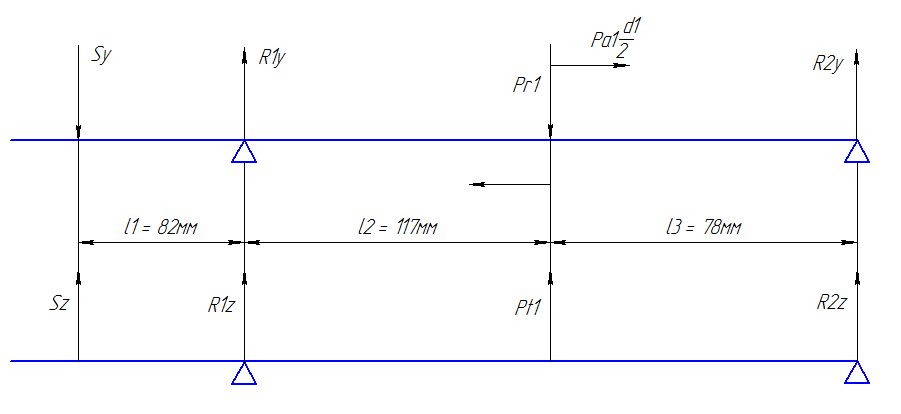

6 Проектировочный расчет валов и выбор подшипников

7 Проектировочный расчет валов

8 Проверочный расчет промежуточного вала

9 Проверочный расчет подшипников валов

10 Расчет соединений вал-ступица

11 Проверочный расчет муфты выходного вала

12 Тепловой расчет редуктора

13 Выбор смазочный материалов

Заключение

Литература

ВВЕДЕНИЕ

В данном курсовом проекте объектом проектирования является силовой привод.

На основании технического задания требуется разработать привод намоточного устройства. Основным узлом привода является червячно–цилиндрический двухступенчатый редуктор. Редуктор состоит из червячной (быстроходной) и косозубой зубчатой (тихоходной) передач.

Силовой привод состоит из асинхронного электродвигателя, клиноременной передачи и редуктора. Электрический двигатель установлен на салазках, а весь силовой привод на литой плите. Предварительное натяжение ремней клиноременной передачи осуществляется путем перемещения электродвигателя относительно салазок посредством винта.

Работа привода осуществляется следующим образом: вращение ротора электрического двигателя посредством ремённой передачи передаётся на быстроходный вал. Зубчатые цилиндрические колеса установлены на тихоходном и промежуточном валах, червячное колесо - на промежуточном валу, а червяк расположен на быстроходном валу. Валы установлены на подшипниках качения.

Смазка червячной передачи осуществляется окунанием и является картерной. Зубчатые передачи смазываются поливом. Смазка подшипников качения осуществляется с помощью пластичной смазки через соответствующие маслёнки.

В данном курсовом проекте следующие критерии расчётов и виды разрушений:

  1. зубчатая передача: критерий работоспособности – контактная выносливость, вид разрушения – выкрашивание рабочих поверхностей зубьев;

  2. червячная передача: критерий работоспособности – контактная выносливость и изгибная прочность, вид разрушения – износ и заедание;

  3. цепная передача: критерий работоспособности – тяговая способность и долговечность, вид разрушения – усталостное разрушение, износ;

  4. подшипники качения: критерий работоспособности – усталостное разрушение, вид разрушения – выкрашивание тел качения;

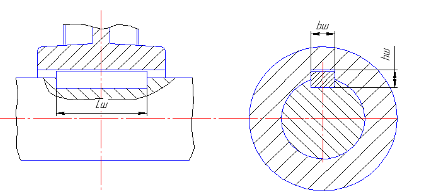

  5. шпоночные соединения: критерий работоспособности – статическая прочность на смятие;

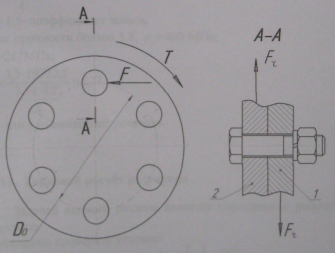

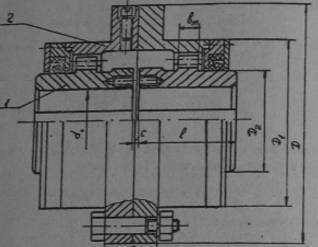

  6. муфта: проверяем зубья по контактной прочности, болты во фланцевом соединении на срез;

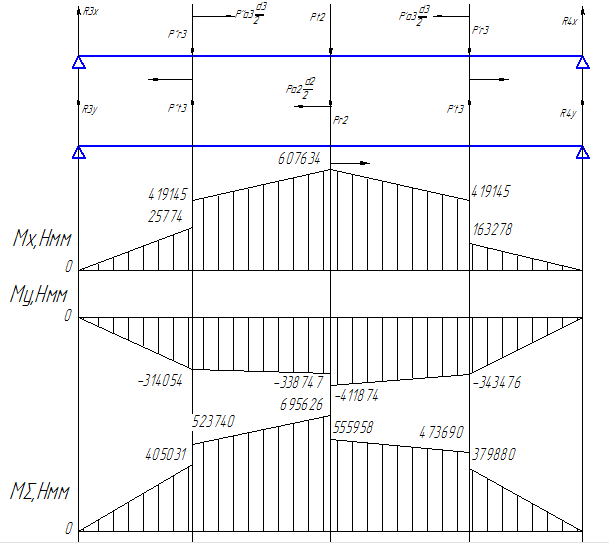

  7. проверочный расчёт промежуточного вала: усталостная прочность с учётом изгиба и кручения.

Некоторые расчеты производятся на ЭВМ, что облегчает работу над курсовым проектом и помогает выбрать оптимальный вариант для расчета. С целью выбора наиболее выгодных размеров передач и, следовательно, привода производим расчет геометрических параметров для трех вариантов и затем принимаем наиболее подходящий. Проверочные расчеты на прочность производятся вручную, расчет подшипников на динамическую грузоподъемность выполняется на ЭВМ. Чертеж и разработка привода выполняется также на ЭВМ. Это позволяет избежать ошибок при вычерчивании окончательного варианта привода.

Исходя из результатов расчетов, разрабатывается сборочный чертёж силового привода, эскизный и технический проект редуктора, спецификации на силовой привод и редуктор и пояснительная записка.

1 ЭНЕРГОКИНЕМАТИЧЕСКИЙ РАСЧЕТ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

Ниже приведена кинематическая схема механизма:

Рис.1.1 Кинематическая схема

Мощность электродвигателя определяют из следующего выражения:

,

где Твых – вращающий момент на валу привода, Нм;

вых – угловая скорость вала, которая определяется по формуле:

;

 – коэффициент полезного действия привода, определяется по формуле:

,

где рем.п.= 0,96 – коэффициент полезного действия ременной передачи,

ч.п.= 0,8 – коэффициент полезного действия червячной передачи,

з.п.= 0,98 – коэффициент полезного действия зубчатой передачи,

подш.= 0,99 – коэффициент полезного действия пары подшипников качения,

см.= 0,98 – коэффициент полезного действия смазки,

муф.= 0,98 – коэффициент полезного действия муфты.

Определим мощность, развиваемую на тихоходном валу:

Вт

Определим требуемую мощность электродвигателя:

Вт.

Мощность электродвигателя, подбираемого для проектируемого привода должна быть не ниже, определённой требуемой мощности:

Выбираем трехфазный асинхронный двигатель серии 4А ( ГОСТ 19523-81).

Тип двигателя в данном случае: 4A80B2. Ниже приведены его характеристики:

Вт, n = 2850 об/мин.

Рис.1.2 Электродвигатель

Габаритные размеры электродвигателя:

L1 = 320мм; L2 = 375мм; Н = 218мм; D = 186мм; d1 = d2 = 22мм; l1 = 50мм; l2 = 50мм;

l3 = 100мм; b = 125мм; d = 10мм; h=120 мм.

Передаточное отношение привода определяем по формуле:

.

Произведение частных передаточных отношений передач, входящих в привод равно общему передаточному отношению:

Значения передаточных чисел изменяются в пределах:

Рассмотрим различные варианты передаточных отношений. Будем изменять только передаточные отношения внутри редуктора, при этом общее передаточное число самого редуктора будет оставаться неизменным во всех вариантах:

Вариант №1.

Возьмём значения передаточных отношений:

Вычислим частоты вращения:

Вычислим значения мощностей:

Вычислим вращающие моменты:

Таблица 1.1

Результаты энергокинематического расчета (Вариант№1)

вал

i

Т

Н  м

n

об/мин

N

Вт

эл. двигатель

клинорем. передача

2

8,2

2850

2056,5

быстроходный

18,4

1425

1954,5

червячная передача

32

промежуточный

329,4

44

1517

зубчатая передача

4,4

тихоходный

1350

10

1413,45

муфта.

1

выходной,

вал привода

1350

10

1413,45

Вариант №2.

Для поиска рациональной конструкции привода необходим анализ других вариантов разбивки i. Увеличим передаточное отношение червячной передачи и уменьшим примерно на 25%, получив при этом такое же общее передаточное отношение равное 285:

Вычислим частоты вращения валов:

Вычислим вращающий момент на валах:

Таблица 1.2

Результаты энергокинематического расчета (Вариант №2)

вал

i

Т

Н  м

n

об/мин

N

Вт

эл. двигатель

клинорем. передача

2

8,2

2850

2056,5

быстроходный

18,4

1404

1954,5

червячная передача

39

промежуточный

402,6

36

1517

зубчатая передача

3,6

тихоходный

1350

10

1413,45

муфта.

1

выходной,

вал привода

1350

10

1413,45

Вариант №3.

Уменьшим передаточное число на червячной передаче в пользу зубчатого зацепления, выполняя условие с целью увеличения КПД редуктора.

Вычислим частоты вращения:

Вычислим вращающий момент:

Таблица 1.3

Результаты энергокинематического расчета (Вариант №3)

вал

i

Т

Н  м

n

об/мин

N

Вт

эл. двигатель

клинорем. передача

2

8,2

2850

2056,5

быстроходный

18,4

1421

1954,5

червячная передача

35

промежуточный

357

40,6

1517

зубчатая передача

4,06

тихоходный

1350

10

1413,45

муфта.

1

выходной,

вал привода

1350

10

1413,45

2 РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ

Червячные передачи рассчитываются по напряжениям изгиба и контактным напряжениям. Чаще всего в червячных передачах наблюдается износ и заедание, а не выкрашивание поверхности зубьев. Для предупреждения заедания ограничивают контактные напряжения. Интенсивность износа также зависит от значения контактных напряжений.

Интенсивность износа зависит также от значения контактных напряжений. Поэтому расчёт по контактным напряжениям для червячных передач является основным. Расчёт по напряжениям изгиба проводится при этом как проверочный.

Основное уравнение расчёта на прочность по контактным напряжениям [3,стр.181]:

>>

где qч - удельная нагрузка;

Епр и пр. - приведённые модуль упругости и радиус кривизны.

Расчёт на прочность по напряжениям изгиба проводится по формуле [3,стр.182]:

где KF – коэффициент расчётной нагрузки;

YF – коэффициент формы зуба.

Цель расчета: определение контактных и изгибных напряжений и основных геометрических параметров червячной передачи.

Рис. 2.1 Червячная передача

Материал для зубчатого венца червячного колеса выбираем, исходя из скорости скольжения:

Вариант №1.

Вариант №2.

Вариант №3.

Vs = 2…5 м/с - II группа – безоловянные бронзы и латуни. Возьмем Бр А9Ж4.

Закалка дает твердость 45..55НRC.

Таблица 2.1

Исходные данные для расчета на ЭВМ

№ п/п

Наименование параметра

Размерность

Значение параметра

экран 1 (эксплуатационные параметры)

1

2

3

1

ресурс передачи t

час

3000

3000

3000

2

частота вращения вала колеса nпр

об/мин

44

36

40,6

3

вращающий момент на червячном колесе Тпр

н  м

329,4

402,6

357

4

передача

-

нереверсивная

5

режим нагружения

-

8

экран 2 (технологические и конструктивные параметры)

6

степень точности

-

7

7

твердость поверхности витков червяка

-

45…55 HRC

8

материал венца червячного колеса

-

Бр А9Ж4

9

способ отливки

-

Отливка в землю

10

передаточное число i

-

32

39

35

11

межосевое расстояние аw

мм

произвольное

12

прогиб червяка допускаемый

-

0,005 модуля

Таблица 2.2

Результаты расчета

варианты расчета

1

2

3

Число заходов червяка

1

2

1

2

1

2

Число зубьев червячного колеса

32

65

39

78

35

70

Передаточное число

32

32,5

39

39

35

35

Модуль осевой [мм]

8

4

6

3

6

3

Межосевое расстояние [мм]

160

155

144

148

132

135

Коэффициент полезного действия

0,78

0,78

0,77

0,78

0,80

0,81

Коэффициент смещения червяка

0

0

0

0

0

0

Коэффициент диаметра червяка

8

12,5

9

16

9

16

Диаметр червяка [мм]:

Делительный

64

50

54,0

50,4

54

50

Вершин

80

58

66

56,7

66

56

Впадин

44,8

40,4

39,6

42,8

39,6

40,4

Длина нарезанной части червяка [мм]

128

85

105

74

104

80

Диаметр колеса [мм]:

Делительный

256

260

234

245,7

210

220

Вершин

272

268

246

252

222

226,8

Наибольший

288

274

258

256,7

234

230

Ширина зубчатого венца колеса [мм]

60

43,5

49,5

42,5

49,5

42

Условный объем венца колеса [куб.см]

1586

630

938

492

841

440

Cилы в зацеплении [Н]:

Окружная червяка

487

600

687

727

472

697

Окружная колеса

3235

3185

4764

4537

3619

3570

Радиальная

1177

1159

1734

1651

1352

1299

Окружная скорость червяка [м/с]

4,7

3,7

2,9

2,7

4,0

3,7

Скорость скольжения [м/с]

4,8

3,8

2,9

2,7

4,0

3,8

Контактные напряжения [МПа]:

При расчете на выносливость

Расчетные

147

163

202

199

180

197

Допускаемые

181

205

228

233

199

233

При расчете на прочность

Расчетные

207

231

286

282

255

278

Допускаемые

400

400

400

400

400

400

Изгибные напряжения в зубьях колеса [МПа]:

При расчете на выносливость

Расчетные

8

16

17

29

13

19

Допускаемые

77

77

75

75

78

78

При расчете на прочность

Расчетные

16

33

34

57

26

38

Допускаемые

160

160

160

160

160

160

Прогиб червяка [мм]

Расчетный

0,007

0,014

0,014

0,013

0,007

0,007

Допускаемый

0,040

0,020

0,030

0,016

0,030

0,020

3 РАСЧЕТ ЗУБЧАТОЙ ПЕРЕДАЧИ

Расчет зубчатой передачи производится по контактной выносливости и по напряжениям изгиба.

Проверка зубчатой передачи на выносливость по контактным напряжениям для косозубых передач выполняется по формуле:

,

где KH =КНβКНVКНa – коэффициент нагрузки. Значения КНβ зависят от твердости зубьев, а КНV - от твердости и окружной скорости. Коэффициент КНa учитывает условия монтажа косозубой передачи и в зависимости от окружной скорости зубчатых колёс и степени точности изготовления.

Межосевое расстояние определяется по формуле:

Рис. 3.1 Зубчатое зацепление

где коэффициент Ка - для косозубых передач принимается 43,0; [2, c 32]

u – передаточное число; Т2 – крутящий момент на колесе; [σН] – допускаемое контактное напряжение на поверхности зубьев колёс.

[σН]= σН lim bКНL / ,

где σН lim b = 2НВ + 70 – для ТО – улучшение или нормализация.

КНL – коэффициент долговечности работы зубчатой пары, рассчитываемый по формуле:

,

где - базовое число циклов нагружений, принимаемое для стали - 107;

- фактическое рассчитываемое число циклов нагружений.

- коэффициент безопасности: принимается (1,1-1,2) при нормализации или улучшении материала колёс.

- коэффициент ширины колеса к межосевому расстоянию, на начальном этапе проектирования принимается 0,15-0,4. [2, c 33]

После расчёта [σН 1] для шестерни и [σН2] для колеса определяется окончательно:

[σН ]= 0,45 ([σН 1] +[σН» ] ). [2, c 35]

Проверка зубчатой передачи на выносливость по напряжениям изгиба выполняется по формуле:

,

где Ft = 2T1 /d1 = 2T2 / d2 – окружная сила на колесе,

КF = KFβ KFv - коэффициент нагрузки,

KFβ - коэффициент, учитывающий неравномерность распределения нагрузки по длине зуба; KFv – коэффициент динамичности, который выбирается в зависимости от окружной скорости и термообработки.

Для косозубых передач коэффициент формы зуба ΥF следует принимать по эквивалентному числу зубьев ZV = Z / Cos3β, которое учитывает повышение несущей способности косозубых передач. Коэффициент Υβ компенсирует погрешности принятой расчётной схемы: Υβ =(1-β0 ) / 140, где β0 – угол наклона делительной линии зуба.

Коэффициент KFa учитывает неравномерность распределения нагрузки между зубьями и определяется по формуле

KFa = ,

где εа - коэффициент торцового перекрытия, n - cтепень точности.

Допускаемое напряжение изгиба рассчитывается по формуле:

[σF] = σ 0Flimb / [SF],

где, [SF] - коэффициент безопасности, а σ 0Flimb = 1,8НВ. [2, с 46]

Для изготовления колеса и шестерни возьмем Сталь 40Х, термообработка – улучшение, твердость зубьев колеса – 180НВ, а шестерни – 210НВ.

Для определения межосевого расстояния тихоходной ступени редуктора используем формулу:

>> ,

где dБ – диаметр червячного колеса быстроходной ступени редуктора;

=- диаметр тихоходно вала; Т- вращающий

момент на валу, Нм; =20 МПа - допускаемые напряжения при расчете тихоходного вала на кручение;-зазор между колесом быстроходной ступени и валом тихоходной передачи.

Вариант 1:

Вариант 2:

Вариант 3:

Таблица 3.1

Исходные данные для расчета на ЭВМ

Наименование параметра

Размерность параметра

Варианты расчёта

1

2

3

Экран 1 (Эксплуатационные параметры)

1

Требуемый ресурс

Час

3000

2

Частота вращения быстроходного вала передачи

об/мин

44

36

40,6

3

Номинальный вращающий момент на быстроходном валу передачи

Н*м

164,7

201,3

178,5

4

Передача

-

нереверсивная

5

Вариант режима нагружения

-

8

Экран 2 (Технологические параметры)

6

Степень точности

-

7

7

Шестерня

Термообработка

-

улучшение

8

Материал

-

Сталь 40Х

9

Твёрдость поверхности зубьев

HB

280

10

Заготовка

-

прокат

11

Колесо

Термообработка

-

улучшение

12

Материал

-

Сталь 40Х

13

Твёрдость поверхности зубьев

HB

250

14

Заготовка

-

прокат

Экран 3 (Конструктивные параметры)

15

Схема передачи

-

7

16

Передаточное число

-

4,4

3,6

4,06

17

Межосевое расстояние

-

174,48

165,98

152,63

18

Ряд модулей

-

1

19

Угол наклона зуба

град

35

20

Коэффициент смещения

-

Передача без смещения

Таблица 3.2

Результаты расчета. Вариант 1

напряжения

при расчете на контактную

при расчете на изгибную

выносливость

прочность

выносливость

прочность

шестерня

колесо

шестерня

колесо

расчетные

700

990

230

219

460

438

допускаемые

715

1540

278

308

1040

929

МОДУЛЬ 1.500 мм МЕЖОСЕВОЕ РАССТОЯНИЕ 174.480 мм

ЧИСЛО ЗУБЬЕВ: шестерни 27 колеса 120 ПЕРЕДАТОЧНОЕ ЧИСЛО 4.44

УГОЛ НАКЛОНА ЗУБЬЕВ [град.мин.сек.] 34 55 58

КОЭФФИЦИЕНТ СМЕЩЕНИЯ: шестерни 0.000 колеса 0.000 суммарный 0.000

ШИРИНА ЗУБЧАТОГО ВЕНЦА [мм]: шестерни 65.0 колеса 62.0

ОТНОСИТ. ШИРИНА ЗУБЧАТОГО ВЕНЦА: в долях d1 1.255 в долях aw 0.461

КОЭФФИЦИЕНТ ПЕРЕКРЫТИЯ: торцового 1.30 осевого 7.53 суммарный 8.84

CИЛЫ В ЗАЦЕПЛЕНИИ [Н]: окружная 8380 радиальная 3721 осевая 5853

ДИАМЕТР ШЕСТЕРНИ [мм]: делительный 49.401 вершин 52.40 впадин 45.65

ДИАМЕТР КОЛЕСА [мм]: делительный 219.559 вершин 222.56 впадин 215.81

УСЛОВНЫЙ ОБЪЕМ КОЛЕС 1768 куб.см ОКРУЖНАЯ СКОРОСТЬ 0.11 м/с

Таблица 3.3

Результаты расчета. Вариант 2

напряжения

при расчете на контактную

при расчете на изгибную

выносливость

прочность

выносливость

прочность

шестерня

колесо

шестерня

колесо

расчетные

733

1037

252

242

503

484

допускаемые

752

1540

292

306

1040

929

МОДУЛЬ 3.000 мм МЕЖОСЕВОЕ РАССТОЯНИЕ 165.980 мм

ЧИСЛО ЗУБЬЕВ: шестерни 30 колеса 106 ПЕРЕДАТОЧНОЕ ЧИСЛО 3.53

УГОЛ НАКЛОНА ЗУБЬЕВ [град.мин.сек.] 34 58 40

КОЭФФИЦИЕНТ СМЕЩЕНИЯ: шестерни 0.000 колеса 0.000 суммарный 0.000

ШИРИНА ЗУБЧАТОГО ВЕНЦА [мм]: шестерни 38.0 колеса 34.0

ОТНОСИТ. ШИРИНА ЗУБЧАТОГО ВЕНЦА: в долях d1 0.505 в долях aw 0.223

КОЭФФИЦИЕНТ ПЕРЕКРЫТИЯ: торцового 1.31 осевого 3.38 суммарный 4.68

CИЛЫ В ЗАЦЕПЛЕНИИ [Н]: окружная 7612 радиальная 3381 осевая 5326

ДИАМЕТР ШЕСТЕРНИ [мм]: делительный 73.226 вершин 77.23 впадин 68.23

ДИАМЕТР КОЛЕСА [мм]: делительный 258.734 вершин 262.73 впадин 253.73

УСЛОВНЫЙ ОБЪЕМ КОЛЕС 1534 куб.см ОКРУЖНАЯ СКОРОСТЬ 0.14 м/с

Таблица 3.4

Результаты расчета. Вариант 3

напряжения

при расчете на контактную

при расчете на изгибную

выносливость

прочность

выносливость

прочность

шестерня

колесо

шестерня

колесо

расчетные

665

941

182

171

364

343

допускаемые

698

1540

271

305

1040

929

МОДУЛЬ 3.000 мм МЕЖОСЕВОЕ РАССТОЯНИЕ 152.000 мм

ЧИСЛО ЗУБЬЕВ: шестерни 25 колеса 100 ПЕРЕДАТОЧНОЕ ЧИСЛО 4.00

УГОЛ НАКЛОНА ЗУБЬЕВ [град.мин.сек.] 34 40 39

КОЭФФИЦИЕНТ СМЕЩЕНИЯ: шестерни 0.000 колеса 0.000 суммарный 0.000

ШИРИНА ЗУБЧАТОГО ВЕНЦА [мм]: шестерни 44.0 колеса 40.0

ОТНОСИТ. ШИРИНА ЗУБЧАТОГО ВЕНЦА: в долях d1 0.592 в долях aw 0.237

КОЭФФИЦИЕНТ ПЕРЕКРЫТИЯ: торцового 1.30 осевого 3.26 суммарный 4.56

CИЛЫ В ЗАЦЕПЛЕНИИ [Н]: окружная 6340 радиальная 2825 осевая 4476

ДИАМЕТР ШЕСТЕРНИ [мм]: делительный 60.800 вершин 64.80 впадин 55.80

ДИАМЕТР КОЛЕСА [мм]: делительный 243.200 вершин 247.20 впадин 238.20

УСЛОВНЫЙ ОБЪЕМ КОЛЕС 1287 куб.см ОКРУЖНАЯ СКОРОСТЬ 0.13 м/с

4 ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ И ВЫБОР ВАРИАНТА

Сравним варианты расчета передач по основным критериям.

Таблица 4.1

Сравнительная оценка передач редуктора по вариантам

Критерии

Номер варианта расчета

1

2

3

Выполнение условий прочности

выполняются

выполняются

выполняются

Габаритные размеры передач редуктора,LхBхH,

мм

389х166,5х261

369,5х174,5х308,7

402х192х340

Условный объем зубчатых колес, см3

2306

1687

1287

Условный объем венца червячного колеса, см3

630

492

440

КПД привода

0,78

0,78

0,81

Смазываемость

Перегрев*

Есть (80,2˚С)

Нет (74,4˚С)

Нет (59˚С)

* Условие работы редуктора без перегрева:

где - мощность быстроходного вала, Вт;- КПД привода; А=2LB+2ВН+2LH–площадь теплоотдающей поверхности корпуса редуктора,м2;- коэффициент теплоотдачи,17 .

По полученным данным построи соответствующие эскизы:

Вариант 1: Вариант 2:

Вариант 3:

вал подшипник передача муфта

Сравнив полученные варианты, выберем третий вариант, так как он имеет наилучшие конструктивные параметры и лучший КПД червячной передачи.

5 РАСЧЕТ РЕМЕННОЙ ПЕРЕДАЧИ

Основными критериями работоспособности ременных передач являются тяговая способность, определяемая силой трения между ремнем и шкивом, долговечность ремня, которая в условиях нормальной эксплуатации ограничивается разрушением ремня от усталости.

В настоящее время основным расчетом ременных передач является расчет по тяговой способности. Долговечность ремня учитывают при расчете путем выбора основных параметров передачи в соответствии с Рис.5.1Схема ременной передачи рекомендациями, выработанными практикой.

Методика расчета клиноременной передачи:

  1. Сечение ремня выбирается в зависимости от передаваемой мощности и частоты вращения шкива по номограмме.

  2. Диаметр меньшего шкива:

  3. Диаметр большего шкива: коэффициент скольжения;

  4. Передаточное отношение (уточненное):

  5. Межосевое расстояние:

  6. Длина ремня:

  7. Уточненное межосевое расстояние:

  8. Угол обхвата:

  9. Число ремней:

  10. Натяжение ветви ремня:

  11. Сила, действующая на вал:

  12. Полезные напряжения в ремне: расчетные:

допускаемые:

  1. Рабочий ресурс передачи:

В современном машиностроении наибольшее распространение имеют клиновые ремни. Применение плоских ремней старой конструкции значительно сократилось. Применение клинового ремня позволило увеличить тяговую способность передачи путем повышения трения. [2, c 314]

Таблица 4.1

Исходные данные для расчета на ЭВМ

Наименование параметра
Размерность

Значение параметра

Частота вращения быстроходного вала
об/мин

2850

Ресурс передачи

час

3000

Вращающий момент на быстроходном валу

Н*м

8,2

Передача

-

нереверсивная

Режим нагружения

-

8

Регулировка натяжения ремней

-

Периодическая

Передаточное отношение

-

2

Межосевое расстояние

мм

350

Результаты расчета

Проведем расчет для двух типов ремней (нормальный клиновый и узкий клиновый) и определим наиболее подходящий.

Нормальный клиновый ремень:

ЧАСТОТА ВРАЩЕНИЯ б.ход.вала 2850.0 об./мин. РЕСУРС ПЕРЕДАЧИ 3000 ч

ВРАЩАЮЩИЙ МОМЕНТ на б.ход.валу 8.2 Н*м ПЕРЕДАЧА нереверсивная

РЕЖИМ НАГРУЖЕНИЯ типовая циклограмма нагружения N 8 КОЭФФ.ПЕРЕГР.2.00

ТИПОРАЗМЕР СЕЧЕНИЯ ремней 0 РАСЧЕТНАЯ ДЛИНА 1000 мм

КОЛИЧЕСТВО РЕМНЕЙ в комплекте (или ребер поликлинового ремня) 4

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЕЙ периодическая

РЕСУРС комплекта ремней 1000 ч МАССА комплекта ремней 0.24 кг

КОЛИЧЕСТВО КОМПЛЕКТОВ ремней на весь срок службы передачи 3

ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ 2.00 МЕЖОСЕВОЕ РАССТОЯНИЕ 332 (+ 18/- 7 ) мм

РАСЧЕТНЫЕ ДИАМЕТРЫ шкивов [мм]: меньшего 71 большего 140

ШИРИНА шкивов 52 мм УСЛОВНЫЙ ОБЪЕМ шкивов 1006 куб.см

СИЛА, действующая на валы [Н]: в покое 559 при работе передачи 523

СИЛА предварительного натяжения комплекта ремней 281 Н

ПОЛЕЗНЫЕ НАПРЯЖЕНИЯ В РЕМНЕ [МПа]: расчетные 1.57 допускаемые 1.66

Узкий клиновый ремень:

ЧАСТОТА ВРАЩЕНИЯ б.ход.вала 2850.0 об./мин. РЕСУРС ПЕРЕДАЧИ 3000 ч

ВРАЩАЮЩИЙ МОМЕНТ на б.ход.валу 8.2 Н*м ПЕРЕДАЧА нереверсивная

РЕЖИМ НАГРУЖЕНИЯ типовая циклограмма нагружения N 8 КОЭФФ.ПЕРЕГР.2.00

ТИПОРАЗМЕР СЕЧЕНИЯ ремней У0 РАСЧЕТНАЯ ДЛИНА 1000 мм

КОЛИЧЕСТВО РЕМНЕЙ в комплекте (или ребер поликлинового ремня) 2

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЕЙ периодическая

РЕСУРС комплекта ремней 1000 ч МАССА комплекта ремней 0.14 кг

КОЛИЧЕСТВО КОМПЛЕКТОВ ремней на весь срок службы передачи 3

ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ 2.00 МЕЖОСЕВОЕ РАССТОЯНИЕ 332 (+ 18/- 7 ) мм

РАСЧЕТНЫЕ ДИАМЕТРЫ шкивов [мм]: меньшего 71 большего 140

ШИРИНА шкивов 28 мм УСЛОВНЫЙ ОБЪЕМ шкивов 542 куб.см

СИЛА, действующая на валы [Н]: в покое 544 при работе передачи 523

СИЛА предварительного натяжения комплекта ремней 273 Н

ПОЛЕЗНЫЕ НАПРЯЖЕНИЯ В РЕМНЕ [МПа]: расчетные 2.50 допускаемые 2.99

Из расчетов видно, что узкий клиновый ремень имеет лучшие характеристики, следовательно, его и следует использовать в дальнейшем.

6 ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ И ВЫБОР ПОДШИПНИКОВ

Задачей данного раздела является предварительное определение диаметров валов редуктора. Допускается, что валы гладкие, круглые стержни, испытывающие только статическое кручение. Критерием при расчёте является статическая прочность.

Рис. 6.1 Эпюра крутящего момента на валу

Запишем условие прочности:

Принимаем следующие допускаемые значения напряжений:

для промежуточного вала 2=15….20 Н/мм2; для тихоходного вала 3=20….30 Н/мм2.

где Т – крутящий момент, Нмм; Wк – момент сопротивлению кручению, мм3.

где dв – диаметр вала, мм.

Проведя преобразования над формулами, получим:

Определим диаметры валов:

Для быстроходного вала диаметр принимаем по диаметру вала электродвигателя dэл=22 мм: dБ =(0.8…1.1) dэл .

Промежуточный вал (Т2=357 Нм):

Тихоходный вал (Т3=1350 Нм):

Диаметр вала под муфту выберем, исходя из номинального крутящего момента:

.

По ГОСТ Р 50895-96 для Тмуф = 2500 Нм d = 60мм.

Окончательно выбираем из стандартного ряда диаметры валов под подшипники: быстроходный вал - dв1=35мм; промежуточный - dв2=40 мм; тихоходный - dв3=65 мм.

Теперь, исходя из значений диаметров валов, подберем подшипники. Для быстроходного вала: роликоподшипники конические однорядные (по ГОСТ 333-79) – 7307 и радиальный однорядный шарикоподшипник (по ГОСТ 8338-75) - 307; для промежуточного - радиально-упорные однорядные шарикоподшипники (по ГОСТ 831-75) - 46308. Для тихоходного вала - радиальные однорядные шарикоподшипники (по ГОСТ 8338-75) легкой серии - 213.


7 ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ

БЫСТРОХОДНЫЙ ВАЛ

Рис. 7.1 Схема сил быстроходного вала

Известные из расчета червячной передачи силы, действующие на червяк:

Окружная сила: Pt1 = 697H; Радиальная сила: Pr1 = 1299H; Осевая сила ( равна окружной силе колеса): Pa1 = 3570Н.

Реакции на шкиве равны:

где S – сила предварительного натяжения ремней.

Рис. 7.2 Определение реакций на шкиве

Реакции опор определим из условий равновесия вала:

Следовательно:

Н;

Н;

Н;

Н.

Проверка:

;

.

Суммарные реакции:

Н;

Н.

ПРОМЕЖУТОЧНЫЙ ВАЛ

Рис. 7.4 Схема сил промежуточного вала

Известные из расчета червячной передачи силы, действующие на червячное колесо:

Окружная сила: Pt2 = 3570H; Радиальная сила: Pr2 = 1299H; Осевая сила ( равна окружной силе червяка): Pa2 = 697Н.

Из расчета зубчатой передачи:

Окружная сила: P``t3 = P`t3 = 6340 H;

Радиальная сила: P``r3 = P`r3 = 2825H;

Осевая сила: P``a3 = P`a3 = 4476Н.

Реакции опор определим из условий равновесия вала:

Следовательно:

Проверка:

;

.

Суммарные реакции:

Н;

Н.

ТИХОХОДНЫЙ ВАЛ

Рис. 7.5 Схема сил тихоходного вала

Из расчета зубчатой передачи:

Окружная сила: P``t4 = P`t4 = 6340H; Радиальная сила: P``r4 = P`r4 = 2825H; Осевая сила: P``a4 = P`a4 = 4476Н.

Реакции опор определим из условий равновесия вала:

Следовательно:

Проверка:

;

.

Суммарные реакции:

Н;

Н.


8 ПРОВЕРОЧНЫЙ РАСЧЕТ ПРОМЕЖУТОЧНОГО ВАЛА

Задачей данного раздела является определение фактического коэффициента запаса в опасных сечениях вала и выбрать материал вала или его размеры. Критерием при расчётах является усталостная прочность с учётом изгиба и кручения.

Условие прочности можно записать:

где S - фактический коэффициент запаса; [S]= 2,5 - допускаемый коэффициент запаса.

Так как вал подвергается изгибу и кручению фактический коэффициент запаса определяется по формуле:

где Sσ - коэффициент запаса прочности по нормальным напряжениям;

Sτ - коэффициент запаса прочности по касательным напряжениям.

Коэффициенты запаса прочности Sσ и Sτ можно определить по формулам:

где σ-1 и τ-1 - пределы выносливости стали при симметричном цикле изгиба и кручения;

kσ и kτ - эффективный коэффициент концентрации нормальных и касательных напряжении;

εσ и ετ - масштабный коэффициент касательных и нормальных напряжений;

σа и τа – амплитуда цикла нормальных и касательных напряжений;

σm и τm – среднее напряжение цикла нормальных и касательных напряжений;

для углеродистых сталей, имеющих σB = 650 – 750 МПа; принимают для легированных сталей для упомянутых выше сталей

Выбираем в качестве материала вала:

Легированная сталь 40Х улучшенная (dвала до 120 мм), тогда σB = 930 МПа;

Определим σ-1 и τ-1:

Будем производить расчет для каждого из предположительно опасного сечения. Примем, что нормальные напряжения от изгиба изменяются по симметричному циклу, а касательные от кручения - по отнулевому (пульсирующему).

Осевой момент сопротивления (изгибу):

Полярный момент сопротивления (кручению):

Амплитуда и среднее напряжение цикла касательных напряжений:

Амплитуда нормальных напряжений:

Построим эпюры моментов для промежуточного вала. Для этого необходимо разбить вал на 3 участка и определить на каждом момент в двух плоскостях, а затем найти суммарный момент.

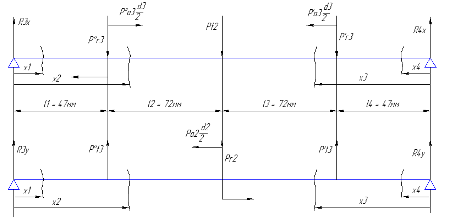

Рис. 8.1 Расчетная схема промежуточного вала

Крутящий момент Mх

Нмм

Нмм;

Нмм.

Нмм;

Изгибающий момент MY

Нмм;

Нмм.

Нмм;

Нмм.

Нмм;

Суммарный изгибающий момент:

;

Нмм;

Нмм;

Нмм;

Нмм;

Нмм;

0Нмм;

Нмм.

Рис. 8.2 Эпюры изгибающего, крутящего и суммарного моментов

Расчет проведем в двух наиболее опасных сечениях, т. е. в тех сечениях, где суммарный момент наибольший. Первое сечение – МΣ = 695626 Нм, второе - МΣ = 523740 Нм.

Целью расчета является определение коэффициента запаса прочности для проверки прочности вала. Величина запаса прочности вала в опасном сечении должна превышать нормативное значение запаса прочности, иначе произойдет усталостная поломка вала.

Условие прочности имеет вид: S>[S],

где [S] – допускаемый коэффициент запаса прочности, [S]=2,5.

Коэффициент запаса прочности S определяется по формуле:

,

где - коэффициент запаса прочности по нормальным напряжениям; - коэффициент запаса прочности по касательным напряжениям.

,

где - предел выносливости, для углеродистых конструкционных сталей вычисляется по формуле, возьмем Сталь 45: ; - эффективный коэффициент концентрации нормальных напряжений(для =1.75 [2, c 165 ]); - масштабный фактор для нормальных напряжений (=0,82 (0,835) для вала Ø 50 (45) мм [2, c 166]); - амплитуда цикла нормальных напряжений, равная наибольшему напряжению изгиба в рассматриваемом сечении

- среднее напряжение цикла нормальных напряжений,

первое сечение:;

второе сечение:

- коэффициент чувствительности материала к асимметрии цикла, для углеродистых сталей .

,

где - предел выносливости стали при симметричном цикле кручения, для конструкционных сталей ; - эффективный коэффициент концентрации касательных напряжений (для [2, c 165]); - масштабный фактор для касательных напряжений ( (0,715)для вала Ø 50 (45)мм [2, c 166]); - амплитуда цикла касательных напряжений, равная наибольшему напряжению изгиба в рассматриваемом сечении ; - среднее напряжение цикла касательных напряжений; - коэффициент чувствительности к асимметрии цикла для касательных напряжений, принимаем равным 0,1.

Рассмотрим первое сечение – МΣ = 695626Нм.

Момент сопротивления изгибу опасного сечения вала:


Амплитуда нормальных напряжений изгиба в опасном сечении:


Коэффициент запаса прочности по нормальным напряжениям:


Полярный момент сопротивления опасного сечения вала:


Амплитуда и среднее напряжение цикла касательных напряжений:


Коэффициент запаса прочности по касательным напряжениям:


Результирующий коэффициент запаса прочности для опасного сечения:


S = 6,6> [S] = 2.5, следовательно, условие прочности выполняется.

Рассмотрим второе сечение - МΣ = 523740 Нм.

Момент сопротивления изгибу опасного сечения вала:

Амплитуда нормальных напряжений изгиба в опасном сечении:


Коэффициент запаса прочности по нормальным напряжениям:


Полярный момент сопротивления опасного сечения вала:


Амплитуда и среднее напряжение цикла касательных напряжений:


Коэффициент запаса прочности по касательным напряжениям:


Результирующий коэффициент запаса прочности для опасного сечения:


S = 3,6> [S] = 2.5, следовательно, условие прочности выполняется.


9 ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ ВАЛОВ

Основными причинами утраты работоспособности подшипников являются усталостное выкрашивание рабочих поверхностей тел качения или беговых дорожек колец, их абразивный износ, разрушение сепараторов, расклинивание колец и тел качения, образование недопустимых пластических деформаций на беговых дорожках.

В данном курсовом проекте рассматривается как основной вид разрушения – выкрашивание тел качения. Признаками начала процесса усталостного разрушения (выкрашивания) деталей подшипника являются повышение шумности, потеря точности вращения вала, возникновение вибрации. Целью расчета является долговечность подшипников.

Под динамической грузоподъёмностью С радиально-упорных подшипников понимают постоянную нагрузку, которую группа идентичных подшипников может выдержать в течении расчётного срока службы

где Lh – ресурс подшипника; n – частота вращения данного из колец подшипника; С – динамическая грузоподъёмность; m – показатель кривой выносливости, для шариковых m=3 и для роликовых m=10/3.

Ресурс подшипника :

где Rп – приведённая нагрузка на подшипник.

Приведённая нагрузка для радиально-упорных подшипников рассчитывается по следующей формуле :

где X и Y – коэффициенты радиальной и осевой нагрузок; Rr и Ra – радиальная и осевая нагрузки подшипника; V – коэффициент вращения; К - коэффициент безопасности; Kт – температурный коэффициент.

где Ra – полная осевая нагрузка; SA и SB – внутренние осевые силы; А – внешняя осевая нагрузка.

Под статической грузоподъёмностью Со радиально-упорных подшипников понимают такую радиальную нагрузку, которой соответствует общая остаточная деформация тел качения.

Значение Со указываются в каталогах.

При выборе подшипника должно выполняться условие :

где Ро – приведённая статическая нагрузка.

При совместном действии на подшипник радиальной Rr и осевой Ra нагрузок приведённая нагрузка определяется как большая из расчётов последующим формулам :

Рис. 9.1 Схема действия сил

,

где Xo и Yo – коэффициенты радиальной и осевой статических нагрузок.

Таблица 9.1

Исходные данные для расчета на ЭВМ

Эксплуатационные параметры

Требуемый ресурс (час.)

3000

Режим нагружения

типовая циклограмма нагружения

кафедры "Детали машин" СПбГТУ №8

Конструктивные параметры подшипниковых опор

Валы

Б

П

Т

Частота вращения вала (об./мин.)

1421

40,6

10

Относительно нагрузки вращается

Внутреннее кольцо подшипника

Коэффициент безопасности

1.30

Температурный коэффициент

1.00

Валы

Б

П

Т

Внешняя осевая сила

3570

697

0

Радиальные нагрузки

687

8618

6946

1321

8082

6324

Подшипники в опорах 1 и 2

разные

одинаковые

одинаковые

Результаты расчета

Быстроходный вал

Рис. 9.2 Схема нагружения опор быстроходного вала

Опора 1 2

Подшипник 7307 307

Радиальная реакция, Н 687 1321

Максимальная осевая реакция, Н 7140 0

Статическая грузоподъемность, Н 76000 18000

Эквивалентная статическая нагрузка, Н 16154 2642

Ресурс при вероятности безотказной работы 0.9, ч 6540 100000

Вероятность безотказной работы при заданном ресурсе 0.968 0.999

Промежуточный вал

Рис. 9.3 Схема нагружения опор промежуточного вала

Опора

Подшипник 46308 46308

Радиальная реакция, Н 8082 8618

Максимальная осевая реакция, Н 10992 12444

Статическая грузоподъемность, Н 30100 30100

Эквивалентная статическая нагрузка, Н 16164 17236

Ресурс при вероятности безотказной работы 0.9, ч 50200 37200

Вероятность безотказной работы при заданном ресурсе 0.998 0.998

Тихоходный вал

Рис. 9.4 Схема нагружения опор тихоходного вала

Опора 1 2

Подшипник 213 213

Радиальная реакция, Н 6946 6324

Максимальная осевая реакция, Н 0 0

Статическая грузоподъемность, Н 34000 34000

Эквивалентная статическая нагрузка, Н 13892 12648

Ресурс при вероятности безотказной работы 0.9, ч 100000 100000

Вероятность безотказной работы при заданном ресурсе 0.999 0.999

Расчеты показывают, что все подшипники удовлетворяют условию долговечности, т.е. расчетный ресурс работы превышает требуемый.


10 РАСЧЕТ СОЕДИНЕНИЙ ВАЛ-СТУПИЦА

Целью расчета являются конструктивные размеры шпоночного соединения. Величина расчетных напряжений смятия на рабочих поверхностях шпонок при передаче вращающего момента не должна превышать допускаемых значений, иначе произойдет смятие рабочих поверхностей шпонок. Также касательное напряжение среза не должно превышать допускаемых значений.

Рис. 10.1 Схема шпоночного соединения

Выбираем следующие призматические шпонки:

  1. шпонка на быстроходном валу под шкив:

Шпонка 8х7х25 ГОСТ 23360-78;

  1. шпонка на промежуточном валу под червячное колесо и шестерни:

Шпонка 20х12х80 ГОСТ 23360-78;

  1. 2 шпонки на тихоходном валу под зубчатые колеса и 1 шпонка под муфту:

Шпонка 20х12х50 ГОСТ 23360-78;

Материал шпонок Сталь 45.

Напряжение смятия должно удовлетворять условию:

,

где допускаемые напряжения смятия [см]=120 МПа, dв- диаметр вала, Т – передаваемый крутящий момент.




Проверка на срез проводится по условию:

Допустимое напряжение среза

1) ;

2) МПа;

3) МПа.

Все шпонки удовлетворяют условиям прочности на смятие и срез.


11 ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТЫ ВЫХОДНОГО ВАЛА

Задачей данного раздела является выбор муфты и проверка её на прочность.

Если при соединении входного вала редуктора с валом двигателя можно конструктивно обеспечить все уровни установочной регулировки, причем жестко и стационарно, то при соединении выходного вала редуктора с входным валом транспортера обеспечить быструю и точную регулировку невозможно, так как редуктор и транспортер имеют разные основания. Из-за этого очень трудно и нерационально обеспечивать точную соосность и параллельность валов. Исходя из этого, необходимо применить муфту, которая смогла бы компенсировать эти недостатки.

Из предложенных стандартных муфт выбрана зубчатая муфта по ГОСТ 50006-83, которая обладает достаточной жесткостью, высокой нагрузочной способностью, способностью компенсации относительно небольших смещений осей валов. К достоинствам также можно отнести технологичность - использование для нарезки зубьев стандартного зуборезного инструмента.

Один из вариантов исполнения зубчатой муфты – двухвенечная зубчатая муфта. Она состоит из двух втулок с внешними зубьями и соединенных болтами двух обойм с внутренними зубьями. Обоймы соединены с помощью болтов посаженных в отверстия без зазора. Большое число одновременно работающих зубьев эвольвентного профиля обеспечивает компактность и высокую нагрузочную способность муфты. При вращении валов в случае их перекоса происходит циклическое смещение зубьев втулок относительно обойм. Это смещение вызывает изнашивание зубьев - основную причину их повреждения. Для снижения потерь на трение и увеличения долговечности зубьев зубчатого зацепления предусматривают его работу в масляной ванне, используются масла повышенной вязкости.

Типоразмер муфты определяется исходя из Трасч = 1,4*Твых= 1,4*1350=1750 Нм.

После определения типоразмера, исходя из значения момента на выходном валу редуктора Тт, производится выбор основных параметров зубчатого зацепления и геометрии муфты. Затем находится диаметр расположения болтов:

и сила, действующая на каждый болт:

где: D1 и D - диаметры фланцев, зависящие от типоразмера муфты, мм;

z - число болтов

Тр.рас = К*Т3 = 1,2Тт, К = Кδ*Кσ = 1* 1,2 = 1,2.

Кδ =1,0. . . 1,5 - коэффициент безопасности (характер последствий при выходе из строя)

Кσ= 1 ,0 ... 2,0 - коэффициент динамичности (характер нагрузки).

Определяются диаметры болтов, установленных без зазора:

,

где [τ] - допускаемое касательное напряжение, МПа.

С целью предупреждения недопустимой интенсивности изнашивания предусматривают снижение уровня напряжений смятия, величину которого устанавливают расчетом.

,

где:

zm - число зубьев;

bm - ширина зуба, мм;

h = 1.2 mm - рабочая высота зуба, мм;

dm - диаметр делительной окружности зубчатого колеса, мм;

Kh - коэффициент неравномерности распределения нагрузки;

[σсм] - допускаемое напряжение смятия, МПа, зависящее от вида термообработки;

[σсм] =5.. 7 МПа закалка до 40-45 НRС

[σсм] - 12 МПа термохимическая обработка до 55-60 ИКС

тт - модуль, мм.

В соответствии с минимальным диаметром выходного вала редуктора d =60 мм и действующим на нем моментом Трасч =1750 Нм Нм, выбираем муфту по ГОСТ 50006 - 83, способную передавать вращающие моменты до 3150 Н.

Т,

Нм

d,мм

D,мм

D1, мм

D2, мм

bm, мм

zm, мм

mm,мм

z

До3150

60

220

150

90

20

40

3

6

Рис. 11.1 Зубчатая муфта

Характеристики:

Сила:

.

Класс прочности болтов 6,6 из стали 35Х, для которых σВ = 600 МПа,

σТ =0,6600 = 360 МПа, а [τ] = 0.3360 = 108 МПа.

Диаметры болтов равны:

.

Конструктивно принимаем болт с резьбой М12. Для муфт с жесткими обоймами Kh -1,1 , [σсм]=10..12 МПа термохимическая обработка до 55 - 60 НRС.

Осуществим проверку работоспособности зубьев муфты по напряжениям смятия:

МПа < [σсм]

Условие прочности на смятие выполняется.

Проверочный расчет болтов

Рис. 11.2 Расчетная схема болтового соединения

Расчет болта, нагруженного поперечной силой Fr при установке его с зазором. Для обеспечения неподвижности фланцев 1 и 2 болт затягивают силой затяжки F3.

6 болтов d =12 мм уставлены с зазором. Момент на муфте:

Трасч = 1,4*Твых= 1,4*1350=1750*103Нмм.

Рассчитаем болты на статическую прочность:

сдвигающая сила,

z - число болтов;

d - диаметр болта с зазором;

[τ] = 40МПа - допускаемое касательное напряжение.

, усилие затяжки:

.

, где [S] – 1,5 – коэффициент запаса

Возьмем класс прочности болтов 5,8:

σт = 400 МПа

[σ] = 267 МПа

.

Условие прочности выполняется.

12 ТЕПЛОВОЙ РАСЧЕТ РЕДУКТОРА

Задачей данного раздела является определение рабочей температуры редуктора.

Необходимо проверить условие:

где t – фактический перепад температур, С; [t] – допускаемый перепад температур, С.

Из уравнения теплового баланса получаем:

где tш – температура масла, С; tв – температура окружающего воздуха, С; N1 – подводимая мощность, равная 1954,5 Вт; ред – КПД редуктора, ред=0,82;

Kt=15-17 – коэффициент теплоотдачи; Ар – площадь теплоотдающей поверхности корпуса редуктора, м2.

Определим площадь поверхности Ар:

Ар= 2LB+2ВН+2LH =20,3400,500+20,5000,400+20,3400,400=0,93 м2,

где L – длина редуктора,500 мм;B – ширина редуктора,340 мм; H – высота редуктора,400 мм.

Вычислим t:

t<[t]=60C, следовательно, условие выполняется, редуктор работает без перегрева.

13 ВЫБОР СМАЗОЧНЫХ МАТЕРИАЛОВ

Смазывание зубчатых, червячных передач и подшипников уменьшает потери на трение, предотвращает повышенный износ и нагрев деталей, а также предохраняет детали от коррозии. Снижение потерь на трение обеспечивает повышение КПД редуктора.

По способу подвода смазочного материала и зацеплению различают картерное и циркуляционное смазывание.

Зубчатые колёса смазывают окунанием, погружая их в масло. Заливка масла производится через смотровую крышку, а слив – через сливную пробку. Для контроля уровня масла используется жезловый маслоуказатель.

Для смазывания подшипниковых узлов применяется пластичный смазочный материал. Для защиты подшипниковых узлов от вымывания пластичной смазки жидкой, используются мазеудерживающие кольца. В качестве уплотнений на валы предусмотрены манжеты резиновые армированные.

Скорость скольжения у червячной передачи: 3,8 м/с.

Контактные напряжения у червячной передачи 326 МПа.

Для червячной передачи кинематическая вязкость .

Окружная скорость у зубчатой передачи 0,18 м/с.

Контактные напряжения у зубчатой передачи 954 МПа.

Для зубчатой передачи кинематическая вязкость .

Для смазывания передач червячно-цилиндрического редуктора выбираем марку масла И-50А (кинематическая вязкость ) [2, cтр.253].

Для смазки подшипников будем использовать пластичный смазочный материал ПСМ Литол-24.

ЗАКЛЮЧЕНИЕ

На основании технического задания был разработан силовой привод намоточного устройства.

Конструкция привода включает асинхронный электродвигатель 4А90L2, клиноременную передачу с натяжным устройством, горизонтальный цилиндрический двухступенчатый редуктор и литую плиту. Конструктивной особенностью спроектированного редуктора является раздвоение потока мощности на тихоходной ступени, при симметричном расположении колес относительно опор, что улучшает условия работы зубчатых передач и разгружает подшипники от действия осевых нагрузок. Для выравнивания потоков мощности и обеспечения самоустановки колес тихоходный вал установлен в «плавающих» опорах. С целью получения наиболее рациональной компоновки проектируемого редуктора энерго-кинематический расчет привода, а также расчеты зубчатых передач проводились для нескольких вариантов разбивки общего передаточного отношения. Выбранный в качестве базового вариант обеспечивает наряду с минимальной металлоемкостью наименьшие габаритные размеры редуктора, необходимую плавность работы.

В процессе проектирования диаметры ступеней валов редуктора определялись по результатам проектных расчетов с последующей конструкторской проработкой. Проверочный расчет промежуточного вала показал, что условие циклической прочности выполняется. Для соединения валов с колесами и полумуфтами использованы стандартные призматические шпонки, проверочные расчеты которых подтвердили их работоспособность.

Подшипники качения выбирались в соответствие с посадочными диаметрами валов в зависимости от типа и «быстроходности» зубчатых передач. В конструкции «плавающих» опор были использованы радиальные шарикоподшипники. Результаты проверочных расчетов показали, что выбранные подшипники обладают достаточным ресурсом.

Редуктор имеет литой разъемный корпус, верхняя и нижняя части которого соединяются посредством болтов.

Силовой привод монтируется на литой плите, крепящейся к бетонному основанию болтами. Предварительное натяжение ремней клиноременной передачи осуществляется путем перемещения электродвигателя относительно салазок посредством винта.

Смазывание зубчатых передач и подшипниковых узлов осуществляется раздельно. Для смазки зубчатых передач применяются смазочные шестерни. Уровень масла контролируется маслоуказателем. Для залива масла и осмотра зубчатых передач в крышке корпуса предусмотрен смотровой люк. Слив отработанного масла осуществляется через маслосливное отверстие в картере, закрытое резьбовой пробкой. Подшипники качения смазываются пластичной смазкой, набивка которой осуществляется при помощи пресс-масленок. В целях предохранения пластичной смазки от вымывания подшипники внутри корпуса защищены мазеудерживающими кольцами.

ЛИТЕРАТУРА

  1. Дунаев П. Ф., Леликов О.П. Конструирование узлов и деталей машин. М.: Высшая школа, 1985.

  2. Чернавский С.А. Курсовое проектирование деталей машин . М.: Машиностроение , 1988.
