Введение
Насосные установки широко применяются во всех отраслях народного хозяйства: в промышленности, в строительстве, на транспорте, в сельском хозяйстве. Это предусматривает знание теоретических основ гидравлики и умение выполнять практические гидравлические расчеты для широкого курса специалистов.
Задание охватывает «Расчет насосной установки» охватывает комплекс наиболее важных прикладных расчетов в области гидравлики и рекомендуется для выполнения студентами, изучающими курс «Процессы и аппараты химической технологии».
Приступая к выполнению задания, следует внимательно изучить его содержание, ознакомиться с научно – технической и учебной литературой.
При выполнении расчетного задания необходимо руководиться следующей методикой:
Изобразить схему насосной установки в соответствии с принятым вариантом;
выполнить расчет трубопровода, построить расчетную характеристику сети в координатах: потребный напор Н, расход жидкости V;
Осуществить подбор насоса и нанести характеристики насоса на график с изображением характеристики сети;
Рассчитать мощность на валу насоса, номинальную мощность электродвигателя насосной установки [1].
1. Расчетное задание
Начальные данные :
жидкость вода;
температура t – 40 Со;
расход V>ж> – 10 л/с – 0,01 м3/с;
геометрический напор Н>г> – 25 м;
давление в резервуарах – Р>1>= 0,1 МПа, Р>2>= 0,15 МПа;
общая длина трубопровода L – 150 м.
Местные сопротивления на трубопроводе ξ:
На всасывающей линии:
заборное устройство (обратный клапан с защитной сеткой) 1 шт.=4,3;
плавный поворот (отвод) 2 шт.=0,14*2=0,28;
На напорной линии:
задвижка (или вентиль) 1 шт. = 0,5;
плавный поворот (отвод) 2 шт. = 0,14*2 = 0,28;
выход из трубы (в аппарат Б) 1 шт. = 1.
Число оборотов рабочего колеса n = 3000 об/мин.

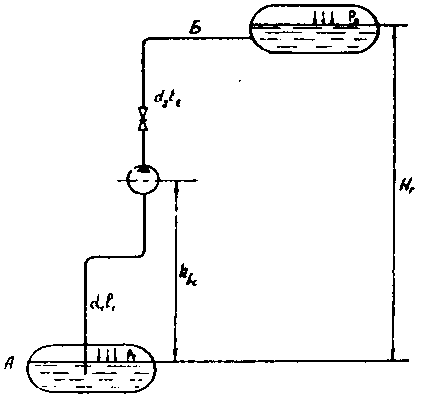

Рисунок 1. Схема насосной установки.
2. Гидравлический расчет трубопровода
2.1 Выбор диаметра трубы
Диаметр трубы рассчитывают по формуле> >
(1)
гдеd – диаметр трубы (расчетный), м;
V – заданный расход жидкости, м3 / с;
W – средняя скорость жидкости, м/с.
Расчет по (1) выполняют отдельно для всасывающей линии и напорной, при этом W принимают для всасывающей линии 0,8 м/с, для напорной 1,5 м/с.
Расчет
Действительный диаметр трубы равен
d>1>=159 x 5.0 мм
d>2>=108 x 5.0 мм
По принятому действительному диаметру трубы уточняют среднюю скорость жидкости
(2)
2.2 Определение высоты установки насоса (высота всасывания)
Допустимую высоту всасывания рассчитывают по формуле
(3)
где
-
допустимая высота всасывания, м;
Р>1 >– заданное давление в расходном резервуаре, Па;
Р>н.п. >– давление насыщенных паров жидкости при заданной температуре, Па;
Ƿ - плотность жидкости, кг/м3;
- потери напора во всасывающей
линии, м;
- допустимый кавитационный запас,
м.
Определение допустимого кавитационного запаса
Критический запас
(4)
где V – производительность насоса (заданный расход жидкости), м3/с;
n – частота вращения рабочего колеса насоса, об/мин.
Допустимый кавитационный запас увеличивают по сравнению с критическим на 20…30 %
Расчет потерь напора во всасывающей линии
Расчет выполняется по принципу сложения потерь напора
(5)
гдеλ – коэффициент трения;
l>1> – длина всасывания линии, м;
d>1 >– диаметр всасывающей трубы, м;
ξ>обр.кл. >ξ>п.п.> – коэффициенты местных сопротивлений;
w>1> – скорость жидкости во всасывающей линии, м/с.
Коэффициент трения зависит от критерия Рейнольдса Re и относительной шероховатостью
λ = f(Re,E) (6)
Критерий Ренольдса вычисляют по формуле
(7)
гдеρ – плотность жидкости, кг/м3;
μ – коэффициенты динамической вязкости, Па.с.
Относительная шероховатость (гладкость) вычисляют по формуле
(8)
где е – величина эквивалентной шероховатости.
При расчете критерия Ренольдса мы показали что режим турбулентный, а значит коэффициент трения выбирается по графику Г.А. Мурина
λ=0,0215
Рассчитываем потери напора по формуле (5)
Далее рассчитываем допустимую высоту всасывания по формуле (3)
насос трубопровод мощность электродвигатель
Величина l>1 >по заданию связана с определенной величиной h>вс.>. Поэтому расчет выполняют методом последовательных приближений. Для этого необходимо:
- задаться величиной l>1с >м;
- определить
h>п.вс.>;
- вычислить h>вс> ;
- проверить условие l>1>=h>dc>+3 м
9=6.214+3 м
9=9.2 м
Отклонение меньше чем 10% поэтому расчет верный.
2.3. Построение кривой потребного напора (характеристики сети)
Потребный напор Н>потр> – напор в начале трубопровода, обеспечивающий заданный расход жидкости. Зависимость потребного напора от расхода Н>потр>=f(V) называется кривой потребного напора, или характеристикой сети. Потребный напор вычисляют по формуле
(9)
гдеН>г> – геометрическая высота подъема жидкости, м;
Р>1, >Р>2 >– давление в резервуарах соответственно напорном и расходном, Па;
- сумма коэффициентов местных
сопротивлений на всем трубопроводе.
Сумма местных сопротивлений
где ξ>об.кл> – заборное устройство (обратный клапан с защитной сеткой) ;
ξ>п.п> – плавный поворот (отвод);
ξ>зд> – задвижка (или вентиль);
ξ>вых> – выход из трубы (в аппарат Б).
Первые два слагаемых в (1.9.) не зависят от расхода. Их сумма называется статическим напором Н>ст>
(10)
В случае турбулентного режима, допуская квадратичный закон сопротивления (λ=const), можно считать постоянной величиной следующие выражение:
(11)
м
С учетом предыдущих формул, выражение для потребного напора можно представить как
Для построения кривой потребного напора необходимо задаться несколькими значениями расхода жидкости, причем как меньше заданного расхода, так и большего его, а так же равным заданному.
Таблица 1 Характеристика сети
-
V>1>
V>2>
V>3>
V>4>
V>5>
V>6>
V2
0
0.005
0.01
0.015
0.02
0.025
Н>потр>
30
30.87
33.498
37.87
43.99
51.86
3. Подбор насоса
Исходными параметрами для подбора насоса являются его производительность, соответствующая заданному расходу жидкости и потребный напор Н>потр >. Вычисляют удельную частоту вращения по формуле:
,
где n – частота вращения рабочего колеса насоса, об/мин
По удельной частоте вращения n>у >определяют тип насоса
13…25 – центробежный тихоходный
Пользуясь сводным графиком [3] подачи и напоров для данного типа насоса, определяем марку насоса. Для этого на график наносят точку с координатами V>зад>, Н>потр> .
Для расхода V=0,01м3/с и напора Н>потр>=33,49, марка насоса 3К9 n=2900 об/мин.
После выбора марки насоса главную характеристику необходимо перенести на график с характеристической сети. На поле того же графика переносят кривую КПД ή = f(V).По полученным параметрам вычисляют мощность на валу насоса [кВт]
кВт,
гдеN>в> – мощность на валу, кВт;
ρ – плотность жидкости, кг/м3;
V – производительность насоса (заданный расход жидкости) м3/с;
Н – напор насоса, м;
ή - КПД насоса.
кВт
Полагая, что для лопастных насосов промежуточная передача между двигателями и насосом отсутствует, а КПД соединительной муфты можно принять равным 0,96, определяют номинальную мощность двигателя
кВт
кВт
где ή>дв> – КПД.
Для предварительной оценки N>дв> можно приближенно принять Ƞ>дв>=0,8.
С учетом возможности пусковых перегрузок при включении насоса в работу установочную мощность двигателя принимают больше номинальной
кВт,
где
- коэффициент запаса мощности.
кВт
Вывод
В результате расчета был вычислен диаметр трубопровода на всасывающей линии d>1> = 159 x 5.0 мм и на напорной линии d>2> = 108 x 5.0 мм;
была построена характеристическая сеть;
вычислили удельную частоту вращения;
выбрали тип насоса по удельной частоте;
выбрали марку насоса 3К9, число оборотов рабочего n = 2900 об/мин.
