Расчет деформаций, возникающих при сварке поясных швов балки двутаврового поперечного сечения

Введение

Одной из важных проблем при производстве сварных конструкций является определение сварочных деформаций и напряжений, влияние которых на характеристики сварных соединений и конструкций в процессе эксплуатации весьма разнообразно. Наличие сварных деформаций и напряжений приводит к отклонениям действительных геометрических форм и размеров от проектных, что, в свою очередь, увеличивает трудоемкость изготовления сварной конструкции, снижает эксплуатационные качества, способствует понижению устойчивости и несущей способности, затрудняет сборку отдельных узлов, а в некоторых случаях делает ее невозможной.

Расчетно-графическая работа заключается в расчете деформаций, возникающих при сварке поясных швов балки двутаврового поперечного сечения. Результатом работы являются значения прогибов балки для различных вариантов последовательности выполнения сварочных операций, и что служит основанием для выбора рациональной последовательности выполнения сварных швов.



    Задание

Основные размеры свариваемой балки:

L = 7м;

H = 220мм;

B>1> = 130мм;

B>2> = 150мм;

δ>1 >= 6мм;

δ>2> = 6мм;

δ>3> = 5мм.

Материал: 09Г2С.

Способ сварки: Ручная дуговая сварка покрытыми электродами.

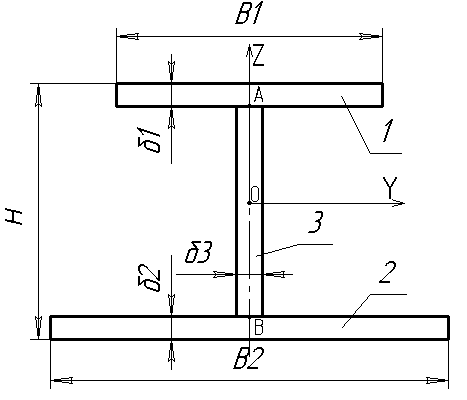

Поперечное сечение сварной двутавровой балки представлено на рисунке 1.

2. Выбор конструктивного оформления и размеров сварных соединений

В соответствии с ГОСТ 5264-80 [5] выберем двустороннее тавровое сварное соединение без скоса кромок Т3. Эскиз данного сварного соединения показан на рисунке 2. Минимальный катет данного сварного соединения 6 мм.

Рисунок 2 – Конструктивные элементы:

а) подготовленных кромок свариваемых деталей; б) сварного шва.

3. Выбор ориентировочных режимов сварки

Режимы однодуговой сварки неплавящимся электродом сплава АМГ6М приведены в таблице 1.

Таблица 1 – Режимы сварки под флюсом материала 09Г2С [1, стр. 103]

Толщина металла, мм

6

Сила тока, А

175

Напряжение, В

20

Скорость сварки, м/ч

15

Диаметр электрода, мм

4,0

4. Расчет геометрических характеристик сечений

Произведем расчет геометрических характеристик сечений балки. Для проверки правильности расчетов используем средства пакета САПР «КОМПАС».

Определим координату центра тяжести, величину эксцентриситета и момент инерции относительно оси y I>1> балки состоящей из элементов 1 и 3.

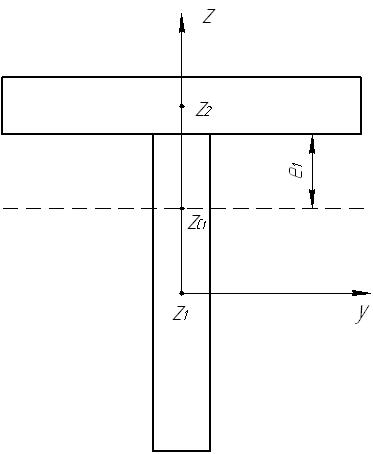

Рисунок 3 – Эскиз поперечного сечения балки состоящей из элементов 1 и 3.

Найдем координату центра тяжести фигуры 1:

Координаты центра тяжести балки состоящей из элементов 1 и 3 по отношению к выбранным осям z и y определяются по формуле:

где Si – площадь i-й фигуры; zi – координата ее центра тяжести.



Найдем величину эксцентриситета :

Найдем момент инерции I>1>:

Определим координату центра тяжести, величину эксцентриситета и момент инерции относительно оси y I>2> балки состоящей из элементов 2 и 3.

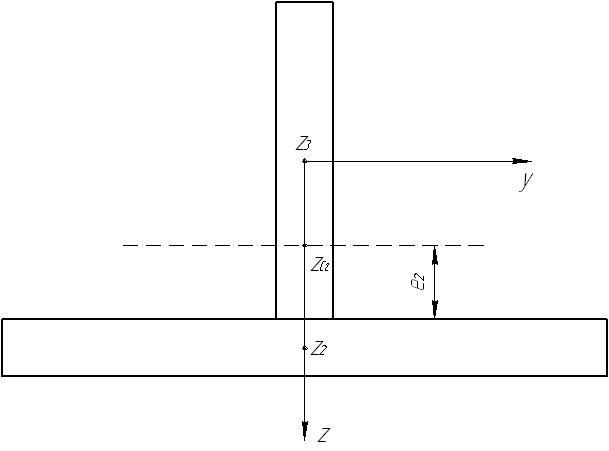

Рисунок 4 – Эскиз поперечного сечения балки состоящей из элементов 2 и 3.



Найдем координату центра тяжести фигуры 2:

Координаты центра тяжести балки состоящей из элементов 2 и 3 по отношению к выбранным осям z и y определяются по формуле:

где Si – площадь i-й фигуры; zi – координата ее центра тяжести.

Найдем величину эксцентриситета :

Найдем момент инерции I>2>:



Определим координату центра тяжести и момент инерции относительно оси y I> балки состоящей из элементов 1,2 и 3.

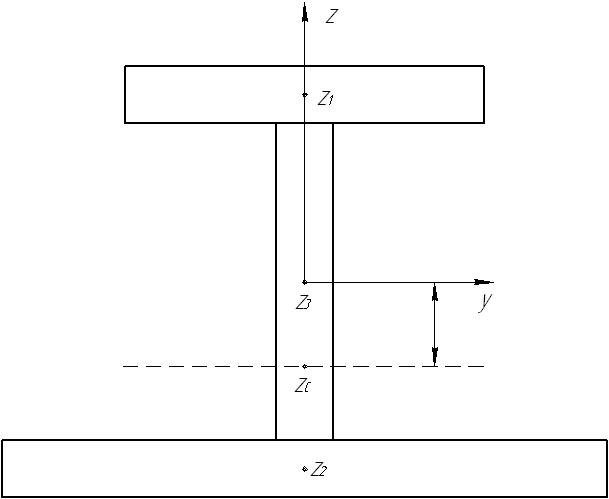

Рисунок 5 - Эскиз поперечного сечения балки состоящей из элементов 1, 2 и 3.

Координаты центра тяжести балки состоящей из элементов 1, 2 и 3 по отношению к выбранным осям z и y определяются по формуле:

Найдем момент инерции I>:



5. Расчет усадочной силы, продольного укорочения и прогибов балки

При сварке на проход весьма жесткой сварной конструкции величина усадочной силы в Ньютонах согласно [2] вычисляется по формуле:

где q - эффективная мощность (в ваттах); - скорость сварки, мм/с; B – экспериментально определяемый коэффициент.

Эффективная тепловая мощность сварочного источника теплоты, т. е. количество теплоты, вводимой при сварке источником в деталь в единицу времени, если известны параметры режима электродуговой сварки, определяется по формуле

где I – сварочный ток; U–напряжение на дуге; ηэффективный к.п.д. процесса нагрева. Эффективный к.п.д. зависит от способа сварки и может быть взят по данным справочника [3]: Найдем эффективную тепловую мощность сварочного источника теплоты:



Экспериментально определяемый коэффициент B для конструкционных сталей вычисляется в зависимости от погонной энергии и толщины листов S в миллиметрах (средней толщины при сварке пластин разной толщины), следующим образом:

здесь s - толщина свариваемых пластин (средняя толщина при сварке пластин разной толщины).

Определим продольное укорочение и прогиб балки для случая, когда вначале приваривается полка 1, затем полка 2.

Найдем значение эксцентриситета для данного случая:



Найдем значение изгибающего момента:

Найдем значение прогиба балки после сварки элементов 1 и 3:

Значение прогиба вычисляется по формуле:

Найдем прогиб балки после приварки полки 2 к уже соединенным элементам 1 и 3:

Общий прогиб определим из соотношения:

Определим продольное укорочение и прогиб балки для случая, когда вначале приваривается полка 2, затем полка 1.

Найдем значение эксцентриситета для данного случая:

Найдем значение изгибающего момента:

Найдем значение прогиба балки после сварки элементов 2 и 3:

Значение прогиба вычисляется по формуле:

Найдем прогиб балки после приварки полки 1 к уже соединенным элементам 2 и 3:



Общий прогиб определим из соотношения:



Сравним результаты определения прогибов для обоих случаев:

Определим продольную деформацию балки для обоих случаев:



Заключение

В данной расчетно-графической работе проведен расчет деформаций, возникающих при сварке поясных швов балки двутаврового поперечного сечения.

Значение прогиба балки после сварки элементов 1 и 3:

Значение прогиба балки после сварки элементов 2 и 3:

Получены значения прогибов балки для различных вариантов последовательности выполнения сварочных операций:

Прогиб балки после приварки полки 2 к уже соединенным элементам 1 и 3: Общий прогиб:

Прогиб балки после приварки полки 1 к уже соединенным элементам 2 и 3: Общий прогиб:

Продольная деформация балки для обоих случаев:

Сравнив результаты определения прогибов для обоих случаев, мы можем сделать вывод, что рациональным будет вариант, когда вначале приваривается полка 2, а затем полка 1, так как в этом случае общий прогиб балки наименьший.
