Разработка конструкции и технологического процесса производства кровати в условиях ОАО "Ирбитская мебельная фабрика"


Ведомость расчёта лесоматериалов но 1000 кроватей






Таблица 3.4.1





№ п/п Наименоване детали Исходные материалы Количество. Размеры деталей в чистоте,мм. Объем деталей на одно изелие,м Припуски, мм Размеры заготовок, мм Объем заготовок на изделие,м Объем заговок на программу,м Процент запаса на технологические потери Объём заготовок на программу с учётом технологических потерь % выход заготовок из исходного материала Объем лесоматериалов на 1000 изделий в м. процент чистого выхода изделий, %




Д Ш Т
Д Ш Т Д Ш Т






1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
1 Передняя спинка ДСтП 1 1100 1800 16 1,98 18 18 1118 1818 16 2,03 2033 2/1,02 2073,17 49,9/2,004 4154,64165792 48
2 Задняя спинка ДСтП 1 600 1800 16 1,08 18 18 618 1818 16 1,12 1123,5 2/1,02 1145,99 49,9/2,004 2296,57293792 47
3 Боковой щит ДСтП 2 1968 600 16 2,36 18 18 1986 618 16 2,45 2454,7 2/1,02 2503,79 38,5/2,6 6509,853792 36
4 перегородка ДСтП 3 1765 400 16 2,12 18 18 1783 418 16 2,24 2235,9 2/1,02 2280,60 35,6/2,8 6385,678992 33

Всего




7,54






7846,6
8003,6
19346,74737984
5 Облицовка пластей предней спинки пленк РПЛЭ-01 2 1100 1800 0,4 3,96 20 20 1138 1838 0,4 4,18 4183,3 5/1,053 4266,95 49,9/2,004 8550,97533504 46
6 Облицовка пластей задней спинки пленк РПЛЭ-01 2 600 1800 0,4 2,16 20 20 638 1838 0,4 2,35 2345,3 5/1,053 2392,19 49,9/2,004 4793,95629504 45
7 Облицовка пластей боковых щитов пленк РПЛЭ-01 2 1968 600 0,4 2,36 20 20 2006 638 0,4 2,56 2559,7 5/1,053 2610,85 38,5/2,6 6788,207712 35
8 Облицовка пластей перегородок пленк РПЛЭ-01 2 1765 400 0,4 1,41 20 20 1803 438 0,4 1,58 1579,4 5/1,053 1611,02 35,6/2,8 4510,846368 31

Всего




9,89






10667,7
10881,01
24643,98571008
9 Облицовка продольных кромк переднего щита МКР-1 2 1100 17 0,27 2,2 80 6 1180 23 0,27 2,36 2360,0 3/1,031 2407,20 92/1,087 2616,6264 84
10 Облицовка продольных кромк заднего щита МКР-1 2 600 17 0,27 1,2 80 6 680 23 0,27 1,36 1360,0 3/1,031 1387,20 92/1,087 1507,8864 80
11 Облицовка продольных кромк боковых щитов МКР-1 2 1968 17 0,27 3,94 80 6 2048 23 0,27 4,10 4096,0 3/1,031 4177,92 92/1,087 4541,39904 87
12 Облицовка продольных кромк перегородок МКР-1 2 1765 17 0,27 3,53 80 6 1845 23 0,27 3,69 3690,0 3/1,031 3763,80 92/1,087 4091,2506 86

Всего




10,9






11506,0
11736,12
12757,16244 85
13 Облицовка поперечных кромк переднего щита МКР-1 2 1800 17 0,27 3,6 80 6 1880 23 0,27 3,76 3760,0 3/1,031 3835,20 92/1,087 4168,8624 86
14 Облицовка поперечных кромк заднего щита МКР-1 2 1800 17 0,27 3,6 80 6 1880 23 0,27 3,76 3760,0 3/1,031 3835,20 92/1,087 4168,8624 86

Всего




7,2






7520,0
7670,40
8337,7248 86
15 Дно
2 1964 880 4 3,45 1964 880 4 3,45 3450,0 2/1,02 3519,00 37/2,7 9501,3 36









Таблица 3.3.1




Карта технологического процесса на переднюю спинку, чертеж № Карта № 1_________________________
Всего карт 3_________________________
Лист № 1____________________________
Кабинет № ________ Эскиз детали
Размеры деталей в чистоте, мм




__________________ Длина, ширина, толщина В чистоте В заготовке Кол-во деталей в изделии Кубатура детали в заготовке, кв. м Материал
____________________ 1100 1118 ДСтП
Деталь №__________ 1800 1818 МКР-1
__________________ 16 16 1 2,03 РПЛЭ-01
№№ по порядку Наименование операций Наименование Размеры в процессе обработки, мм Кол-во одновр. обр. дет. Норма выработ-ки, шт/смену Разряд Норма времени, мин
Оборудов. режущий, ме-рительный инстр. и прис. основн. вспомог. на деталь на изделие
длина ширина тол-щина
1 2 3 4 5 6 7 8 9 10 11 12 13
1 Раскрой ЦТ4Ф пила 1118 1818 16 2 897,2 V III 0,530 0,530
2 Раскрой плёнки НГ-30 нож 1138 1838 0,4 1 162,0 IV 2,960 2,960
3 Облицовывание пластей АП 170 Г пресс 1138 1838 16,8 1 360 IV III 1,3 1,3
4 Технологическая выдержка подстопное место
5 Снятие свесов HOMAG пила 1100 1800 16 1 794,5 IV IV 0,6 0,6
6 Выпиливание криволинейной формы эл.лобзик пила 1100 1800 16 1 80 IV 6 6
7 Фрезерование крив. поверхности ФСШ-1А фреза 1100 1800 16 1 80 IV 6 6
8 Облицовывание прямых кромок DZODA-220
1100 1800 16 1 4896 IV IV 0,1 0,1
9 Облицовывание крив. Кромок Ручн. Инстр.
1100 1800 16 1 453 IV 1,06 1,06
10 Сверление отверствий СГВП-1А сверло 1100 1800 16 1 1728 IV IV 0,28 0,28
11 Контроль качества рабочий стол раб. инстр




V

















































































































































































































































































































































































































































































Таблица 3.3.2


Карта технологического процесса на заднюю спинку, чертеж № Карта № 1_________________________
Всего карт 3_________________________
Лист № 2_______________________
Кабинет № ________ Эскиз детали
Размеры деталей в чистоте, мм




__________________ Длина, ширина, толщина В чистоте В заготовке Кол-во деталей в изделии Кубатура детали в заготовке, кв. м Материал
____________________ 600 618 ДСтП
Деталь №__________ 1800 1818 МКР-1
__________________ 16 16 1 1123,5 РПЛЭ-01
№№ по порядку Наименование операций Наименование Размеры в процессе обработки, мм Кол-во одновр. обр. дет. Норма выработ-ки, шт/смену Разряд Норма времени, мин
Оборудов. режущий, ме-рительный инстр. и прис. основн. вспомог. на деталь на изделие
длина ширина тол-щина
1 2 3 4 5 6 7 8 9 10 11 12 13
1 Раскрой ЦТ4Ф пила 618 1818 16 2 897,2 V III 0,53 0,53
2 Раскрой плёнки НГ-30 нож 638 1838 0,4 1 162,0 IV 2,96 2,96
3 Облицовывание пластей АП 170 Г пресс 638 1838 16,8 1 360 IV III 1,3 1,3
4 Технологическая выдержка подстопное место
5 Снятие свесов HOMAG пила 600 1800 16 1 957,6 IV IV 0,5 0,5
6 Выпиливание криволинейной формы эл.лобзик пила 600 1800 16 1 160 IV 3 3
7 Фрезерование крив. поверхности ФСШ-1А фреза 600 1800 16 1 160 IV 3 3
8 Облицовывание прямых кромок DZODA-220
600 1800 16 1 3264 IV IV 0,14 0,14
9 Облицовывание крив. Кромок Ручн. Инстр.
600 1800 16 1 906,7 IV 0,53 0,53
10 Сверление отверствий СГВП-1А сверло 600 1800 16 1 1728 IV IV 0,28 0,28
11 Контроль качества рабочий стол раб. инстр




V


`



Таблица 3.3.3


Карта технологического процесса на боковой щит, чертеж № Карта № 2_____________________
Всего карт 3_________________________
Лист № 3___________________________
Кабинет № ________ Эскиз детали
Размеры деталей в чистоте, мм




__________________ Длина, ширина, толщина В чистоте В заготовке Кол-во деталей в изделии Кубатура детали в заготовке, кв. м Материал
____________________ 1968 1986 ДСтП
Деталь №__________ 600 618 МКР-1
__________________ 16 16 2 2454,7 РПЛЭ-01
№№ по порядку Наименование операций Наименование Размеры в процессе обработки, мм Кол-во одновр. обр. дет. Норма выработ-ки, шт/смену Разряд Норма времени, мин
Оборудов. режущий, ме-рительный инстр. и прис. основн. вспомог. на деталь на изделие
длина ширина тол-щина
1 2 3 4 5 6 7 8 9 10 11 12 13
1 Раскрой ЦТ4Ф пила 1986 618 16 2 844,0 V III 0,57 0,57
2 Раскрой плёнки НГ-30 нож 2006 638 0,4 1 162,0 IV 2,960 5,920
3 Облицовывание пластей АП 170 Г пресс 2006 638 16,8 1 360 IV III 1,3 2,6
4 Технологическая выдержка подстопное место
5 Снятие свесов HOMAG пила 1968 600 16 1 895,8 IV IV 0,53 1,06
6 Выпиливание криволинейной формы эл.лобзик пила 1968 600 16 1 151,6 IV 3,2 6,4
7 Фрезерование крив. поверхности ФСШ-1А фреза 1968 600 16 1 151,6 IV 3,2 6,4
8 Облицовывание прямых кромок DZODA-220
1968 600 16 1 3091 IV IV 0,155 0,31
9 Облицовывание крив. Кромок Ручн. Инстр.
1968 600 16 1 858,9 IV 0,56 1,12
10 Сверление отверствий СГВП-1А сверло 1968 600 16 1 1728 IV IV 0,28 0,56
11 Контроль качества рабочий стол раб. инстр




V








Таблица 3.3.4


Карта технологического процесса на перегородку, чертеж № Карта № 3_________________________
Всего карт 3_________________________
Лист № 4___________________________
Кабинет № ________ Эскиз детали
Размеры деталей в чистоте, мм




__________________ Длина, ширина, толщина В чистоте В заготовке Кол-во деталей в изделии Кубатура детали в заготовке, кв. м Материал
____________________ 1765 1783 ДСтП
Деталь №__________ 400 418 МКР-1
__________________ 16 16 3 2235,9 РПЛЭ-01
№№ по порядку Наименование операций Наименование Размеры в процессе обработки, мм Кол-во одновр. обр. дет. Норма выработ-ки, шт/смену Разряд Норма времени, мин
Оборудов. режущий, ме-рительный инстр. и прис. основн. вспомог. на деталь на изделие
длина ширина тол-щина
1 2 3 4 5 6 7 8 9 10 11 12 13
1 Раскрой ЦТ4Ф пила 1783 418 16 1 342,8 V III 1,400 4,200
2 Раскрой плёнки НГ-30 нож 1803 438 0,4 1 162,0 IV 2,960 8,880
3 Облицовывание пластей АП 170 Г пресс 1803 438 16,8 1 360 IV III 1,3 1,3
4 Технологическая выдержка подстопное место
5 Снятие свесов HOMAG пила 1765 400 16 1 1059,9 IV IV 0,45 1,35
6 Облицовывание прямых кромок

DZODA-220
1765 400 16 1 2261,4 IV IV 0,21 0,63
7 Сверление отверствий СГВП-1А сверло 1765 400 16 1 1728 IV IV 0,28 0,84
8 Контроль качества рабочий стол раб. инстр




V

Схема техпроцесса изготовления двухспальной кровати

№ п\п Наименование деталей Материал Количество деталей в изделии Размеры в чистоте, мм Оборудование
ЦТ4Ф НГ-30 АП 170 Г Подстоп. место HOMAG Электролобзик ФСШ-1А DZODA-220 Ручной инстр. СГВП-1А Рабочий стол
Операция
Раскрой плиты (листов) Раскрой плйнки Облицовывание пластей Технологическая выдержка Снятие свесов Выпиливание криволенейной формы Фрезерование криволинейной формы Облицовывание прямых кромок Облицовывание криволинейных кромок Сверление отверствий Контроль качества
Д Ш Т
1 Передняя спинка









1.1 Основа ДСтП 1 1100 1800 16
1.2 Облицовка пласти РПЛЭ-01 2 1100 1800 0,4
1.3 Облицовка поперечной кромки МКР-1 2 1800 17 0,27
1.4 Облицовка продольной кромки МКР-1 2 1100 17 0,27

2 Задняя спинка









2.1 Основа ДСтП 1 600 1800 16
2.2 Облицовка пласти РПЛЭ-01 2 600 1800 0,4

2.3 Облицовка поперечной кромки МКР-1 2 1800 17 0,27

2.4 Облицовка продольной кромки МКР-1 2 600 17 0,27

3 Боковой щит









3.1 Основа ДСтП 2 1968 600 16
3.2 Облицовка пласти РПЛЭ-01 4 1968 600 0,4
3.3 Облицовка продольной кромки МКР-1 4 1968 17 0,27

4. Перегородка










4.1 Основа ДСтП 3 1765 400 16
4.2 Облицовка пласти РПЛЭ-01 6 1765 400 0,4

4.3 Облицовка продольной кромки МКР-1 6 1765 17 0,27


5 Дно














5.1 Основа ДВП 2 1964 880 4
















15 Потребное количество станко-часов на 1000 изделий 56,8 197,2 86,8
34,6 203,3 203,3 10,08 35,8 23,5
16 Потребное количество станко-часов на годовую программу 56,8 197,2 86,8
34,6 203,3 203,3 10,08 35,8 23,5
17 Эффективный годовой фонд времени работы оборудования,станко- ч 1913,8 1913,8 1904,7
1812,4 1926,8 1920,3 1841 1926,8 1890,4
18 Расчетное количество станков 0,03 0,1 0,04
0,02 0,1 0,1 0,005 0,02 0,01
19 Принятое количество станков 1 1 1
1 1 1 1 1 1
20 Процент загрузки, % 3 10 4
2 10 10 0,5 2 1
21 Количество рабочих, обслуживающих оборудование 2 1 2 1 2 1 2 1
22 Количество человеко-часов на программу 113,6 197,2 242,8 406,6 20,16 35,8 47
Студент Лимонов К.Э Рук. пр. Уласовец В.Г. Зав. каф Чернышев О.Н

Содержание

Аннотация

Введение

1. Информация о промышленной площадке

2 . Общая характеристика изделия, сырья и материалов.

3. Разработка технологического процесса производства изделия.

3.1 Описание технологического процесса

3.2 Раскрой плит на заготовки изделия

3.3 Карта технологического процесса

3.4 Схема технологического процесса изготовления кровати

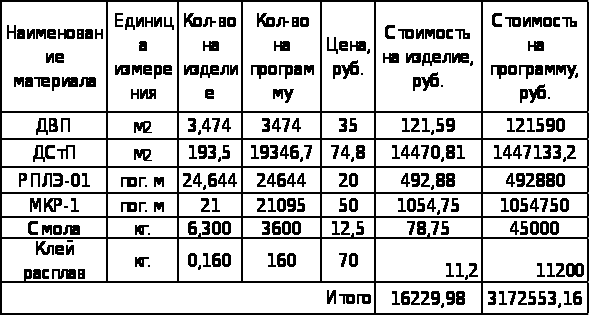

3.5 Расчёт количества основных материалов.

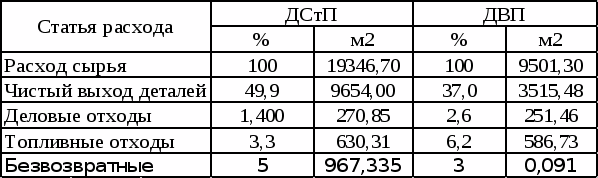

3.6 Расчёт количества отходов

3.7 Расчёт нормы расхода клея

3.8 Расчет инженерно-технических ресурсов

4. Основы обеспечения безопасности и экологичности производства

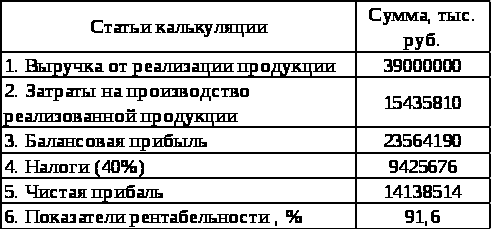

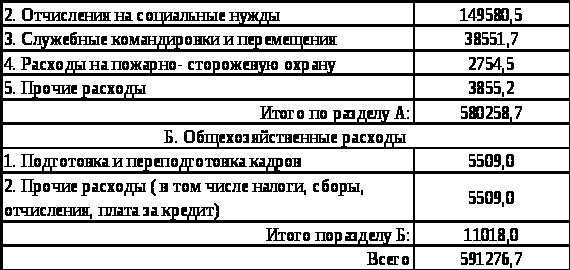

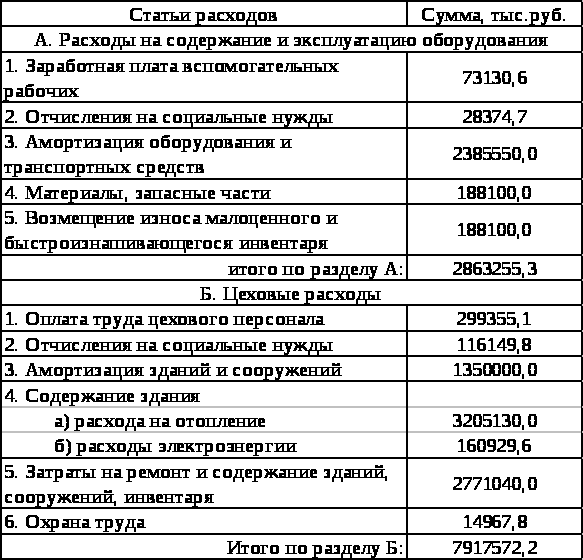

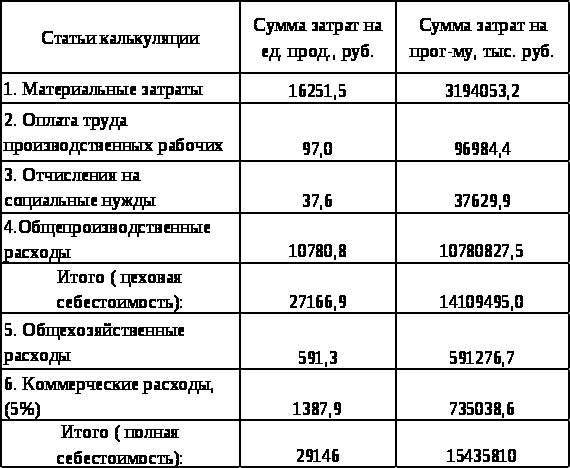

5. Оценка экономической эффективности проекта

Заключение

Список использованных источников

Аннотация

Тема выпускной квалификационной работы “Разработка конструкции и технологического процесса производства кровати в условиях ОАО “Ирбитская мебельная фабрика”.

Цель работы – выполнить комплекс задач по разработке новой конструкции мебельного изделия и обеспечить на этой основе перспективный рост экономической эффективности и развития предприятия.

В процессе проектирования были проведены все необходимые расчеты, разработаны технологические и конструкторские решения и выбраны расходные материалы.

Срок окупаемости данного проекта составил 2 месяца.

Выпускная квалификационная работа изложена на 99 страницах, содержит 44 таблиц, 12 рисунков.

Графическая часть ВКР представлена на 4 листах.

Количество использованных литературных источников составляет 10 наименований.

1. Информация о промышленной площадке

Открытое акционерное общество “Ирбитская мебельная фабрика” (ОАО “ИМФ” ), находится на северо-востоке города Ирбита. Находящиеся в подчинении Департамента лесной деревообрабатывающей промышленности министерства промышленности и энергетики. Почтовый адрес: 623850 г. Ирбит Свердловская область, ул. Декабристов, дом 18.

В течение 17 лет Ирбитская мебельная фабрика являлась филиалом Свердловского производственного объединения «Средуралмебель» и Свердловской фабрики «Авангард».

Именно в эти годы значительно улучшились технология и качество выпускаемых товаров народного потребления.

С 1-го июля 1992 года фабрика стала самостоятельным предприятием с правами юридического лица.

Все последние годы фабрика работает над качественным улучшением ассортимента. От производства единичных изделий здесь перешли к изготовлению комплектов корпусной мебели.

В целях повышения конкурентоспособности своей продукции в 1998 году фабрика объединилась с ЗАО « Бриз- мебель».

Предприятие состоит (лист 1) из основного цеха (1), включающего:

- участок заготовки

- электропресса (наклеивания пленки)

- линии «HOMAG»

- облицовка кромок «DZODA»

- многошпиндельный станок

- окраска

- отделка

- сборка

- упаковка

3. складских помещений (3)

4. гаража (9) оснащённого:

- автотранспорт КАМАЗ-5320

- трактор МТЗ-80

- автопогрузчик грузоподъёмностью 3 тонны ”Балканка”

5. механического цеха (2) имеющего:

- токарный станок 16К20

- заточной станок

- плоско-шлифовальный станок

- сварочный пост

- отрезной станок

3. котельной (6)

Производственный участок основа предприятия, его назначение выпуск готовой продукции, описание процессов рассмотрим в дальнейшем. Задача вспомогательного участка оказывать содействие производству. Гараж отвечает за транспортировку сырья и готовой продукции. Механический цех отвечает за заточку пил и фрез, обслуживание оборудования. Котельная отвечает за отопление.

На территории предприятия располагается административное здание(4) и имеется фирменный магазин (5).

Электроснабжение фабрики осуществляется от высоковольтного кабеля 10кв. На территории фабрики имеется своя трансформаторная подстанция где установлен понижающий трансформатор ТМ-400 (8). Водоснабжение осуществляется со скважины глубиной 80м (7), где установлен глубинный насос ЭЦВ-6, через водозаборную башню.

Для отопления построена котельная (6), где установлены два котла КВУ-09. В качестве топлива используется уголь, дрова, опилки. В технологии применяется сжатый воздух давлением 6-8 атм. От стационарного компрессора.

Основные поставщики сырья

Таблица 1.1

Поставщики сырья

Наименование сырья

Доля поставок

1. ДОК “Красный октябрь” г.Тюмень

ДСтП

33%

2. ЗАО “Туринский ЦБЗ” г.Туринск

ДВП

8%

3.ООО ТД “Плитпром” г.Берёзовский

плёнка РПЛЭ

34%

4.ООО “ОФК” г.Екатеринбург

фурнитура

6%

5.ООО ТД “Марк и К” г.Екатеринбург

фурнитура

7%

6.ООО “Фурниленд” г.Екатеринбург

фурнитура

5%

7.ООО “Ирбитский стекольный завод”

г.Ирбит

стекло, зеркала

7%

Основные потребители готовой продукции:

ИП Маслова И.Н., г. Камышлов,

МУПТ «УНИВЕРМАГ» , г. Краснотурьинск,

ИП Прокопчук С.С., г. Карпинск, Краснотурьинск,

ИП Толмачев А.С., г. В. Салда,

ИП Горькова М.А., г. В. Салда,

ИП Глушков Евгений Ю., г. Богданович,

ИП Глушков Игорь Ю. , г. Богданович,

ООО «Саниб», г. Тавда,

М-н «Выбор» , г. Екатеринбург,

ООО «Уралоптторг» ИП Исаков Ш.М., г. Ирбит,

ИП Шубина В.М., г. Сухой Лог,

ИП Петров А.Г., г. Алапаевск,

УНИВЕРМАГ, г. Заречный,

ФГУ ИЗ-66/2 ГУФСИН,

ИП Чебыбына Г.Д., г. Первоуральск,

ООО «Леском», г. Асбест.

Данное предприятие имеет численность 50чел.

В зависимости от возраста:

Сотрудники, возраст которых составляет менее 25 лет 5%

Сотрудники, возраст которых составляет от 25 до 35 лет 24%

Сотрудники, возраст которых составляет от 35 до 55 лет 70%

Сотрудники, возраст которых составляет более 55 лет 1%

Из них:

Имеющие среднее и/или полное среднее образование 10%

Имеющие начальноеи/или полное профессиональное образование 85%

Имеющие высшее профессиональное образование 5%

Все последние годы фабрика работает над качественным улучшением ассортимента. От производства единичных изделий здесь перешли к изготовлению комплектов корпусной мебели, таких как «Ольга», « Ольга-3», « Ольга-4», «Ольга -5», «Ильмень-5В», « Ильмень-3», «Юность». Эти наборы корпусной мебели пользуются спросом у населения.

На основании возможностей предприятия с целью расширения ассортимента и увеличения ранка сбыта была предложена конструкция данного изделия.

2. Общая характеристика изделия, сырья и материалов

Разработанная двух спальная кровать, имеет габариты 2000×1800×1100 согласованные с ГОСТ 13025 2-85.

Кровать даёт возможность использовать её человеку высокого роста, ширина кровати не будет сковывать свободу движения спящего человека. Исполнение кровати (лист 2) неброское, скромный декор. Такая кровать не будет заслонять собой пространство, визуально уменьшая его. Может использоваться как отдельно стоящая, так и в спальном гарнитуре [ ].

Конструкция изделия состоит (лист 3) из основания и мягкого элемента (на чертеже условно не показывается). Мягкий элемент используется пружинный матрас односторонний мягкости, который устанавливается на основание. Основанием кровати служит коробка, состоящая из: передней спинки(1), задней спинки(2), боковых щитов(3), перегородок(4) и дна(5). Конструкция коробки сконструирована таким образом, чтобы кровать была устойчива к динамическим и статическим нагрузкам. Жёсткость конструкции придаёт то, что кровать опирается на боковые щиты, спинки и перегородки, которые стягиваю конструкцию. Применение эксцентриковых стяжек (6) тоже делает конструкцию прочной. В дальнейшем изделие можно легко модифицировать, изменить ему конструкцию без изменений показателей прочности.

Основным конструкционным материалом является древесностружечные плиты. Имеющие стандартные размеры 3500×1750×16. Древесностружечные плиты как материал представляют собой полуфабрикат, качество которой регламентируется действующей нормотивно-технической документацией. В соответствии с функциональными требованиями устанавливаются технические характеристики плит. При этом качество древесностружечных плит определяется рациональным комплексом технических требований, нормативный уровень которого не является набором максимально достижимых показателей, так как производство плит с универсальными свойствами технически сложно и экономически не оправдано. Одна из важнейших задач нормирования показателей качеств – обоснование нормы прочности при поперечном изгибе ГОСТ 10632-89. Нормы прочности на изгиб обусловлены технической возможностью оборудования технологических линий, а не обобщенными функциональными требованиями потребителей.

Сопоставление методов облицовывания плит говорит о значительном различии в механических характеристиках, полностью исключающем автоматическую замену одних плит другими без коренного пересмотра конструкции мебельного изделия. Особенно это относится к горизонтальным несущим элементам корпусной мебели (полкам) как самым нагруженным элементам корпуса. Кроме того, в полках отдельная плита – готовый конструктивный элемент, механические характеристики которого полностью определяют работоспособность изделия. Для этих элементов важно также выполнить ограничения по жесткости и контактной прочности.

Учитывая особенности конструкции корпусной мебели и неизвестные (часто случайные) нагрузки, возникающие при эксплуатации, принимают коэффициент запаса прочности К>=1,5, что соответствует строительным нормам для неответственных конструкциях. Несущие элементы мебельных конструкций подвергаются воздействию длительных нагрузок. В таких условиях изменяются механические характеристики материала – снижается жесткость и прочность. Поэтому для создания надёжной и долговечной мебели с несущими элементами из древесностружечных плит необходимо знать, как изменяется данные показатели. Древесностружечные плиты – композиционный материал на основе древесины и полимерного связующего, поэтому влияние фактора времени на деформирование и прочность данного материала существенно; прочесы деформирования таких сложных сред неравновесные. Механические свойства древесностружечных плит существенно зависят от их влажности и температуры. В диапозоне изменения влажности от 2 до 20% при данной температуре прочность плит изменяется более чем в 2 раза. При высоких влажности и температуре быстрее протекают явления ползучести, релаксации.

Было установлено, что по влиянию условий хранения древесностружечных плит (старения) на их физико-механические свойства установлено, что при стабильных температуре и влажности, соответствующих комнатным, прочность снизилась на 10%, а хранение плит на открытом воздухе (под навесом) привело к полному разрушению плит (прочность при изгибе при этом уменьшилась более чем на 90%).

Дифференцировать свойства плит, применяемых для различных элементов мебельной конструкции, достаточно сложно.

Это объясняется ориентацией изготовителей плит и их потребителей – мебельщиков на универсальную плиту, которая применяется с одинаковым успехом и для несущих элементов (полки с пролётом более 1 м, боковые стенки), и для элементов, воспринимающих, как правило, нагрузки от собственной массы (двери корпусной мебели). Подобный подход ведёт к ещё большему увеличению (и без того достаточно высокой) собственной массы изделий, к экономически нецелесообразному использованию плит с мелкоструктурной поверхностью на нелицевые грани и т. д. Кроме того, само требование расширения ассортимента плит связано с развитием новых индустриальных методов облагораживания поверхности, которые в свою очередь ставят перед плиточниками специальные задачи рационального подхода к качеству продукции с последующей технологической специализацией предприятий.

В конструкции применяются и древесноволокнистые плиты. Имеющие стандартные размеры 2745×1700×4. Плиты изготавливают в соответствии с требованиями настоящего стандарта ГОСТ 4598-86 по технологии, разработанной на основе типовой Инструкции, утвержденной в установленном порядке. Настоящий стандарт распространяется на древесноволокнистые плиты мокрого способа производства (далее - плиты) для применения в строительстве, вагоностроении, в производстве мебели, столярных и др. изделий и конструкций, защищенных от увлажнения, а также при производстве тары.

Характерной особенностью является меньшая анизотропия свойств по сравнению со свойствами натуральной древесины. У древесноволокнистых плит не наблюдается усушки и набухания в двух направлениях (по длине и ширине), для них характерны малая разница или одинаковые механические свойства в этих направлениях. Достигается это за счёт перекрёстного направления волокон. У данных плит не наблюдается после прессования по длине и ширине набухания и усушки за счёт случайного расположения волокон в плоскости прессования с одинаковой статистической вероятностью по длине и ширине плиты.

Для облицовывания плит применяется декоративная пленка РПЛЭ-01 – рулонная пленка, лакированная, эластичная, покрыта нитроцеллюлозным лаком; предназначена для каширования (рис. 2.1). Габаритные размеры плёнки ширина: 1760 мм, 1840 мм. Декоративные пленки – это материал высочайшего качества, применяемый для облицовки древесно-стружечной плиты методом ламинирования или каширования. Бумажно-смоляные пленки для ламинирования. Пленки на основе текстурных бумаг, плотностью 80-110 г/м2, пропитанные смолами с повышенным содержанием меламина. Обеспечивают идеальное качество поверхности при ламинировании. Задачей облицовочного материала является не только придания эстетических качеств изделия, но и увеличение прочности плиты, защита от воздействия влаги, механических повреждений, выделения токсичных компонентов смол при производстве плиты и при облицовывании. Широкий ассортимент пленок и огромный выбор декоров позволяет обеспечить любые потребности в облицовочных материалах.

Рисунок 2.1 Внешний вид облицовочного материала

Декоративная пленка имеет разнообразную цветовую гамму (белый, мрамор светлый, бук невский, дуб солнечный, орех миланский и т. д.) Что позволяет предавать своему изделию различный внешний вид тем самым расширяя ассортимент продукции.

Для облицовки кромки применяется кромочный материал МКР-1 (рис. 2.2 ). Поставляется в рулонах шириной 20-52 мм. Изготавливается по ТУ 13 – 771 – 90 “Материал кромочный рулонный. Технические условия” Кромочный материал применяется для отделки торцевых поверхностей мебельных деталей. Это один из наиболее экономичных и эффективных способов облицовки. Высокое качество используемых материалов и богатый выбор декоров позволяет облицевать любую поверхность, включая профильные элементы.

Рисунок 2.2 Внешний вид кромочного материала

Декоративная пленка имеет разнообразную цветовую гамму (белый, мрамор светлый, бук невский, дуб солнечный, орех миланский и т. д.) Кромка по цветовой гамме подбирается в тон с облицовочным материалом. Задачей облицовки кромки является защита от воздействия влаги, механических повреждений, выделения токсичных компонентов смол при производстве плиты и при облицовывании.

Облицовывание происходит путём склеивания. Склеивание широко применяется во многих отраслях народного хозяйства, и наиболее широко в деревообрабатывающей промышленности. Свыше 75% всех выпускаемых клеёв потребляется в деревообрабатывающих отраслях (производство фанеры, плит и изделий из древесины). Характер склеивания, а также условия эксплуатации, в которых могут находиться, обуславливают разнообразие требований, которым должны отвечать технологические и эксплутационные свойства применяемых клеёв. В зависимости от условий склеивания или эксплуатации изделий решающее значение могут иметь разные свойства клея. Универсальных клеёв, пригодных для склеивания любых материалов в их сочетании и для любых условий эксплуатации изделий, нет. Промышленность выпускает широкий ассортимент клеёв разного химического состава и различного направления.

При выборе клеёв для конкретных случаев склеивания исходят из условий, в которых происходит склеивание и эксплуатация изделий, и из основных требований, которые предъявляются к клеям. Применяемые в производстве изделий из древесины клеи должны отвечать следующим требованиям: наличие у клея адгезии к склеиваемым материалам; высокая стабильность при хранении; достаточная жизнеспособность; регулируемое время схватывания; высокий фактор диэлектрических потерь; высокое содержание сухого остатка при хорошей смачиваемости; прочность клеевого соединения; влаго-, водо-, тепло- и биостойкость клеевых соединенный; нетоксичность клея и его соединений; отсутствие нежелательных реакций со склеиваемыми материалами; близкий к древесине цветовой тон; низкая стоимость; способность легко наносится на поверхности.

Для облицовывания пластей применяется смола КФМЖ. На основе данной смолы с добавлением отвердителя получают карбамидные клей. В качестве отвердителя применяют вещества, снижающие значения pH. Наиболее распространёнными являются хлористый аммоний для горячего склеивания и щавелевая кислота – для холодного. Достоинством карбамидных клеёв является светлая окраска, клеевой слой не выделяется на фоне светлой древесины, низкая стоимость, простота применения и достаточная прочность склеивания. Недостатками этих клеёв являются: ограниченная водостойкость, уступающая фенольным и резоциновым, хрупкость клеевого слоя из-за значительной объёмной усадки при отверждении, выделение свободного формальдегида. Карбамидные клеи содержат свободный формальдегид до 2%. Для устранения недостатков карбамидные клеи модифицируют добавление реакционноспособных веществ. Подбирая соответствующее вещество, можно преднамеренно изменить свойство карбамидного клея. Для увеличения жизнеспособности карбамидного клея в него следует вводить азотосодержащие вещества (уротропин, мочевину, меламин и т.п.). Для повышения эластичности вводят поливинилацетатную дисперсию, для повышения водостойкости – меламин.

Облицовывание кромок производят клей расплавом. Клей расплавы получают их термопластичных полимеров. Их используют в виде расплавов, не содержащих растворителей и затвердевающих при нанесении на поверхность только в результате охлаждения. Такие клеи обладают преимуществом очень короткого времени схватывания, что позволяет выполнять операции склеивания в режиме схватывания, что позволяет выполнять операции склеивания в режиме проходной обработки на автоматически действующих устройствах. У термопластичных клеёв процесс склеивания осуществляется благодаря плавлению и отверждению клея, без химических реакций.

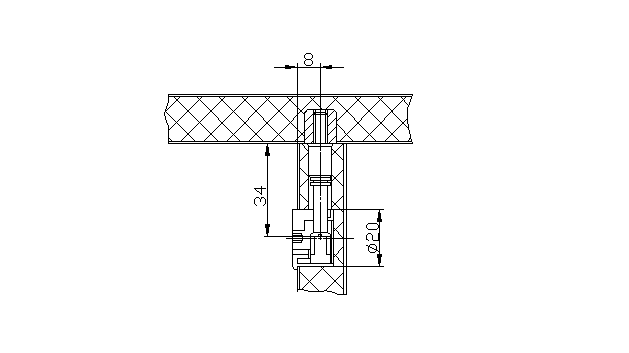

Вся конструкция соединяется на эксцентриковые стяжки (рис. 2.3). Стяжка – это крепёжное изделие, которое обеспечивает необходимую плотность и прочность соединения элементов, расположенных относительно друг от друга в заданном направлении. Чаще всего они соединяют элементы под углом 900 .


Рисунок 2.3 Соединение эксцентриковой стяжкой

Стяжки должны обеспечивать быструю и надёжную сборку изделия, не мешать его эксплуатации и не ухудшать внешний вид. Конструкция стяжек должна исключать возможность самопроизвольного разъединения элементов при нормальной эксплуатации. Основные типы стяжек: винтовые, эксцентриковые, крючковые

Эксцентриковые стяжки бывают нескольких видов. Ось эксцентрика смещена относительно оси его вращения. Поворотом эксцентрика осуществляется его заклинивание, что и обеспечивает прочное соединение. Соединение имеет не большую трудоемкость. Стяжка обеспечивает хорошие эстетические и функциональные качества изделия. Размеры элементов эксцентриковые стяжек и установочные размеры регламентируются ОСТ 13-78-79. Для изделия стяжка выбирается из каталога мебельной фурнитуры [ ].

3. Разработка технологического процесса производства изделия

3.1 Описание технологического процесса

Технологический процесс изготовления предложенной кровати несложен, трудоёмкость и материалоемкость имеют не большие показатели. Следовательно, кровать будет относительно недорогая.

Установим производственную программу для нашего изделия 1000 комплектов.

Производство изделия (лист 4) начинается со склада сырья который расположен на территории предприятия. Склад работает в режиме рабочего дня. Для предприятия сырьём являются плиты ДСтП 3500х1750х16, ГОСТ 10632-89; ДВП 2750х1700х4 ГОСТ 4598-86; плёнка РПЛЭ-01; кромка МКР-1; смола КФЖМ, клей расплав; пиломатериалы хвойные и лиственные.

Сырьё поставляется ежемесячно (пачками ДСтП 480 листов, 1680м2 ДВП 300листов 1377м2, смола 2 бочки), своим автомобильным транспортом. Пиломатериалы лиственных пород (берёза), для декора, хвойных пород (сосна), для раскладки и штанги.

Из склада сырьё поступает в цех с помощью электропогрущика.

Начальную стадию технологического процесса можно разделить на две:

− подготовка сырья;

− облицовка.

Подготовка сырья заключается в раскрое по типоразмерам плёнки, ДСтП и ДВП.

Раскрой плёнки производят с помощью гильотинновых ножниц ГН-30 (1). Плёнку рулонами устанавливают у гильотины. Рабочий выбирает плёнку по текстуре и цвету и разматывает её к станку. Разметку ведут по световой линейке и по типоразмерам.

Технические характеристики ГН-30

Таблица 3.1.1

Характеристика

Размерность

Значение

Наибольшая длина обрабатываемого пакета

мм

2800

Ширина разрезаемого пакета шпона:

наибольшая

наименьшая

мм

2000

75

Высота пакета при резании:

вдоль волокон

поперёк

мм

90

30

Длина ножа

мм

3100

Время двойного хода ножевой траверсы

с

25

Ход траверсы

мм

180

Время прижима пакета высотой 90 мм, реза и подъёма прижимной балки

с

6

Скорость перемещения каретки с упорами

м/с

0,1

Удельное давление прижима на пакет шпона

МПа

0,25

Мощность электродвигателей

кВт

6,6

Размеры станка:

длина

ширина

высота

мм

4150

4460

1930

Масса станка

кг

6240

Число обслуживающих

чел.

2

ДСтП и ДВП раскраивают, на форматно-обрезном станке ЦТ4Ф (2). На станок укладывают 2-3 листа плиты. Рабочий по картам раскроя производит распил, после распиловки детали снимают и укладывают по типоразмерам.

Технические характеристики ЦТ4Ф:

Таблица 3.1.2

Размерность

Значение

Наибольшие размеры раскраиваемых материалов:

длина

ширина

толщина

мм

3750

1850

50

Наибольшая ширина полосы,

отрезаемой продольной пилой

мм

1750

Наименьшая ширина полосы,

отрезаемой поперечной пилой

мм

130

Число пильных суппортов:

продольных

поперечных

шт.

3

1

Виды раскроя

смешанный

Скорость резания при продольном

и поперечном раскрое

м/с

60

Скорость подачи стола и поперечного суппорта

рабочий ход

холостой ход

м/мин:

6,5-25

25

Суммарная установленная мощность

кВт

18,2

Размеры станка:

длина

ширина

высота

мм

9277

3130

2100

Масса станка

кг

4685

Число обслуживающих

чел.

2

С помощью тележек готовая плёнка и плита поступает на участок облицовывания. Щит пропускают через клеевые вальцы которые наносят смолу КФЖМ , затем накрыв его плёнкой подают под однопролетный пресс АП 170 Г-00-00.(3), где при температуре 110-120 0C, давлении 200 mt/см2 выдержка в прессе 1 минута, облицовыванные щиты укладывают на подстопные места по типоразмерам, где происходит технологическая выдержка в течении 1 часа.

Технические характеристики АП 170 Г-00-00

Таблица 3.1.3

Характеристика

Размерность

Значение

Номинальное усилие пресса

кН

6300

Резмеры плит пресса:

длина

ширина

мм

2000

1300

Удельное давление пресса

МПа

2,4

Расстояние между плитами пресса

мм

80

Наибольшая температура нагрева

0C

160

Номинальное давление рабочей жидкости

МПа

30

Мощность электродвигателей

кВт

16,8

Размеры пресса

длина

ширина

высота

мм

5500

4200

4110

Масса пресса

т

25

Число обслуживающих

чел

2

После выдержки полученная деталь, с помощью ручных тележек, идет на опиловку по периметру. Более крупные заготовки обрабатывают на линии «HOMAG» (4) ,а мелкие на форматно обрезном Ц6-2 (5). Криволинейную форму выпиливают по шаблону на рабочем столе электролобзиком марки FESTOOL[ ].

Поступившую заготовку на линии «HOMAG» опиливают в размер. Которая состоит из двух агрегатов, на одном производится опиловка сразу двух продольных кромок, на втором двух поперечных кромок, соответственно производят настройку агрегатов. Деталь рабочим подаётся на первый агрегат после опиловки деталь вручную снимается, поворачивается и подаётся во второй агрегат, и также снимается и укладывается на тележки.

Заготовки небольших типоразмеров подаются на станок Ц6-2. Рабочий настраивает станок под данный типоразмер и вручную её обрабатывает по периметру. Обрезки скидывает в короб для отходов.

Технические характеристики Ц6-2

Таблица 3.1.4

Характеристика

Размерность

Значение

Наибольшая толщина распиливаемого материала

мм

130

Наибольшая ширина отпиливаемого материала

мм

400

Диаметр пилы

мм

500

Наибольшее перемещение пилы по высоте

мм

100

Частота вращения пильного вала

мин-1

2910

Размер опорной поверхности стола

мм

1300×900

Подача ручная

Мощность электродвигателя

кВт

4

Размеры станка:

длина

ширина

высота

мм

1600

1405

1055

Масса станка

кг

730

Число обслуживающих

чел.

1-2

С помощью тележек в ручную щиты подают на облицовку прямолинейных кромок она осуществляется на линии «DZODA-220» (6),.

Технические характеристики линии «DZODA-220»

Таблица 3.1.5

Характеристика

Размерность

Значение

Размер обрабатываемой заготовки:

длина

ширина

толщина

мм

150-2200

80-2200

7-60

Скорость подачи

м/мин

30

Толщина облицовочного материала

мм

0,4-5

Суммарная установленная мощность

электродвигателей

кВт

11-25

Размеры станка:

длина

ширина

высота

мм

5150

4100

1200

Масса станка

кг

3100

Число обслуживающих

чел.

2

Облицовка кромок производится МКР с помощью клеея-расплава нагретого до температуры 190 0C. Данный станок с двухсторонней облицовкой кромок. На нём выполняется весь комплекс операций по облицовке кромок: приклейка материала, обрезка по длине, снятие свесов по ширине путём фрезерования, шлифование и полирование. Все операции выполняются по проходной схеме. Рабочий снимает деталь визуально просматривая её. Оставшиеся свесы снимает ручным инструментом. Облицовку криволинейной кромки производят на рабочем столе ручным инструментом марки LANGE [ ], после криволинейную кромку фрезеруют по периметру на станке ФСШ-1(10) . Детали укладывают на тележки и передвигают на сверление отверстий под фурнитуру. Данная операция выполняется на многошпиндельном станке СГВП 1А.01. (7). Станок настраивают, выставляют свёрла под определённый типоразмер по чертежам. Подача и снятие детали рабочим производится вручную, детали укладывают на тележки.

Технические характеристики СГВП 1А.01.

Таблица 3.1.6

Характеристика

Размерность

Значение

Размеры обрабатываемых деталей:

длина

ширина

толщина

мм

350-2000

220-850

16-25

Диаметр высверливаемых отверстий

мм

6-30

Расстояние между осями шпинделей

мм

32

Расстояние между осями крайних шпинделей

мм

640

Частота вращения шпинделей

мин-1

2850

Скорость подачи при сверлении

м/мин

1,5-3,0

Число сверлильных агрегатов:

вертикальных

горизонтальных

шт.

4

2

Число шпинделей в агрегатах:

вертикальных

горизонтальных

шт.

21

21

Число дополнительных насадок

(вертикальные агрегаты)

шт.

4

Число шпинделей в дополнительной насадке

шт.

6

Время обработки одного щита

с

5-12

Высота стола от пола

мм

1000

Мощность электродвигателей

кВт

14,3

Число обслуживающих

чел.

2

После всех операций деталь идёт на контроль, где производят подкрашивание кромки, царапин на пласти, маркируют по спецификации и передают на сборку.

На сборке штучные изделия собирают, а поточные упаковывают, но перед этим производят контрольную сборку. Упаковывают в обёрточную бумагу и гофрированный картон по пакетам которые маркируют согласно спецификации. Затем готовое изделие транспортируется на склад.

Всё производство основано на ручном труде, нет механизации по перемещению деталей от станка к станку и устарелое оборудование.

Но есть и процесс изготовления декора, раскладки и штанги. В цех поступает сухой лиственный или хвойный пиломатериал. Обрабатывается на фуговальном станке СФ6-1(8), рейсмусовом станке СР6-6(9).

Технические характеристики СФ6-1

Таблица 3.1.7

Характеристика

Размерность

Значение

Общая длина сотов мм

мм

2500

Наибольшая ширина строгания

мм

630

Наибольшая толщина снимаемого слоя

древесины (по пласти)

мм

6

Частота вращения ножевого вала

мин-1

4100

Диаметр окружности резания

мм

128

Мощность электродвигателя привода ножевого вала

кВт

5,5

Размеры станка:

длина

ширина

высота

мм

2565

1230

1250

Масса станка

кг

960

Число обслуживающих

чел.

1

На фуговальном станке производится чистовая обработка пиломатериалов, образование базовой поверхности. Обработанную деталь передают к рейсмусовому станку СР6-6. На котором производится конечная обработка, получают чистовой размер по толщине.

Технические характеристики СР6-6:

Таблица 3.1.8

Характеристика

Размерность

Значение

Наибольшая ширина строгания

мм

630

Толщина обрабатываемого материала

мм

5-200

Наименьшая длина обрабатываемого

материала

мм

380

Частота вращения ножевого вала

мин-1

4570

Диаметр корпуса ножевого вала

мм

125

Число ножей на валу

шт.

4

Скорость подачи

м/мин

8-24

Мощность электродвигателей привода

ножевого вала

подачи

кВт

7,5

1,1

Наибольшая толщина снимаемого слоя

мм

5

Размеры станка:

длина

ширина

высота

мм

1670

1360

1370

Масса станка

кг

1950

Число обслуживающих

чел.

2

После обработки по периметру поступает в фрезерный станок ФСШ-1. После обработки заготовки раскраивают вручную на типоразмера, после чего деталь вручную на тележках передвигают в цех отделки. Где шлифуют наносят слой лака, с помощью пневмописталета, сушат и ещё раз шлифуют. Шлифование производится в ручную. Наносится последний слой лака и производится окончательная сушка. После чего детали поступают на сборку.

Технические характеристики ФСШ-1

Таблица 3.1.9

Характеристика

Размерность

Значение

Наибольшая толщина обрабатываемой заготовки

мм

100

Размера стола:

длина

ширина

мм

1000

800

Частота вращения шпинделя

мин-1

9000

Наибольший диаметр режущего инструмента

мм

500

Скорость подачи

м/мин

8-25

Мощность электродвигателей

кВт

4,2

Размеры станка:

длина

ширина

высота

мм

1305

1500

1360

Масса станка

кг

860

Число обслуживающих

чел.

1

3.2 Раскрой плит на заготовки изделия

Раскрой ДСтП и ДВП производится по заранее разработанным картам раскроя. Карта раскроя представляет собой эскиз плит раскроя, вычерченный в масштабе 1:20.

Карты раскроя составлены с учетом следующих факторов:

- комплектности деталей разных размеров в соответствии с программой;

- минимального количества типоразмеров деталей при раскрое одной плиты или листа;

- минимального повторения одних и тех же деталей в разных картах раскроя.

Раскрой смешанный (несколько типоразмеров) и сочетает в себе продольный и поперечный раскрой, и выполняется на одном и том же станке. Одновременно раскраивается две, три плиты, укладываются по толщине.

Показатель полезного выхода заготовок из плитных и листовых материалов, рассчитывается как отношение суммы всех площадей заготовок к площади плиты (листа).

K=(ΣΠ>заг>/Π>пл(л)>)∙100, % (1)

Для РАРАЛШЛВЛЛДАВЛДАВЛДАВЛООИПЛАВДраскроя берутся плиты ДСтП 3500х1750х16, ГОСТ 10632-89; ДВП 2750х1700х4 ГОСТ 4598-86.

При составлении карт раскроя припуски по длине и ширине заготовок не назначаются. Ширина пропилов – 3 мм.

Для данного изделия составляется три схемы раскроя ДСтП.

Первая схема раскроя (рис. 3.2.1) – спинка передняя 1 шт.(1100х1800), спинка задняя 1 шт (600х1800).

K=((1100х1800)+ (600х1800) /3500х1750)∙100=49,9 (%)

Полезный выход равняется 49,9 %.

Вторая схема раскроя (рис. 3.2.2) – перегородка 3 шт. (1765х400).

K=((1765х400)х3 /3500х1750)∙100= 35,6 (%).

Полезный выход равняется 35,6 %.

Третья схема раскроя (рис. 3.2.3) – боковой щит 2шт. (1968х600).

K=((1968х600)х2 /3500х1750)∙100= 38,5 (%).

Полезный выход равняется 25,7 %.

Раскрой ДВП также ведётся согласно карт раскроя.

Первая схема раскроя (рис. 3.2.4) – дно 1964х880.

K=(1964х880 /2750х1700)∙100= 37 (%).

Вторая схема раскроя (рис. 3.2.5) – дно 1964х880.

K=(1964х880 /2750х1700)∙100= 37 (%).

При составлении карт раскроя получается минимальный полезный выход. Но наша основная задача заключалась в составлении комплектности деталей. При этом полученные кусковые отходы при раскрое, используются на детали других изделий (например, прикроватные тумбочки).

3.3 Карта технологического процесса

Технологическая карта является важным производственным документом, определяющим не только состав и последовательность операций по обработке каждой детали, но и решения, их выполнение, квалификацию рабочего и условие оплаты его труда.

В верхней части карты приведены основные сведения о данной детали, которые могут потребоваться при назначении операций и выборе режимов обработки. В карту по вертикали внесены перечень операций и оборудования с инструментом, которое следует использовать для каждой операции.

- процесс начинается с раскроя плит на станке ЦТ4Ф (карта технологического процесса на переднюю спинку)

В колонках № 5,6,7 вносят размеры заготовки, которые получаются после обработки на данном станке: L=1118 мм, B=1818 мм, S=16 мм.

Количество одновременно обрабатываемых деталей равно 2.

В колонке №9 определяем норму выборки, шт.

Производительность станка ЦТ4Ф, шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд – коэффициент использования рабочего времени, Кд=0,5;

Км – коэффициент использования машинного времени, Кд=0,5;

U - скорость подачи, u=20 м/мин;

n - количество одновременно обрабатываемых деталей, n=2;

lпр - длина пропилов (периметр заготовок), м.

П>см>==897,2 (шт).

- на гильотинных ножницах НГ-30 производят раскрой облицовочного материала. Производительность НГ-30, шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд - коэффициент использования рабочего времени, Кд=0,9;

Км-коэффициент использования машинного времени, Км=0,75;

t – время цикла, мин;

z – количество резов, шт.

П>см>= =162 (шт).

В колонках №10,11 проставлены разряды основного и вспомогательного рабочих. После нормы выработки определяется норма времени на деталь и на изделие.

Норма времени на деталь, мин:

t>on>=;

Для станка ЦТ4Ф:

t>on>==0,53 (мин).

Для гильотинных ножниц НГ-30:

t>on>==2,96 (мин).

При определении нормы времени на изделие норма времени на деталь умножается на количество деталей в изделии:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

Для станка ЦТ4Ф:

>изд>

t>on>> >=1∙0,53=0,53 (мин).

Для гильотинных ножниц НГ-30:

>изд>

t>on>> >=1∙2,96=2,96 (мин).

Следующей, после раскроя основных материалов, производится облицовывание пластей детали . Эта операция выполняется под однопролетный пресс АП 170 Г-00-00.

Производительность пресса АП 170 Г-00-00., шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд - коэффициент использования рабочего времени, Кд=0,9

t – время цикла, мин;

n – количество одновременно обрабатываемых деталей, шт;

П>см>==360(шт).

Норма времени на деталь, мин:

t>on>=.

t>on>==1,3 (мин).

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙1,3=1,3 (мин).

После облицовывания производят технологическую выдержку, детали укладывают на подстопное место.

После выдержки полученная деталь, с помощью ручных тележек, передаётся на опиловку по периметру. Заготовки обрабатывают на линии «HOMAG».

Производительность «HOMAG», шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд-коэффициент использования рабочего времени, Кд=0,9;

Км-коэффициент использования машинного времени, Км=0,9;

U - скорость подачи, u=12 м/мин;

n - количество одновременно обрабатываемых деталей, n=1;

lпр - длина пропилов (периметр заготовок), м.

П>см>==794,5 (шт).

Норма времени на деталь, мин:

t>on>=.

t>on>== 0,6 (мин).

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙0,6=0,6 (мин).

После этой операции производят выпиливание криволинейной поверхности, которая выполняется по шаблону на рабочем столе электролобзиком.

Производительность электролобзиком, шт.:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд-коэффициент использования рабочего времени, Кд=0,6;

lобр - длина обр. поверхности, м;

n - количество одновременно обрабатываемых деталей, n=1

П>см>==80 (шт).

Норма времени на деталь, мин:

t>on>=.

t>on>== 6 (мин).

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙6=6 (мин).

Далее деталь идёт на ФСШ-1А для фрезерования кромок.

Производительность ФСШ-1А, шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд-коэффициент использования рабочего времени, Кд=0,6;

lобр - длина обр. поверхности, м;

n - количество одновременно обрабатываемых деталей, n=1

П>см>==80 (шт).

Норма времени на деталь, мин:

t>on>=.

t>on>== 6 (мин).

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙6=6 (мин).

Обработав кромки деталь передают на облицовку прямолинейных кромок. Облицовка кромок производится на линии «DZODA-220»,

Производительность «DZODA-220»,шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд-коэффициент использования рабочего времени, Кд=0,85;

lобр - длина обр. поверхности, м;

Км-коэффициент использования машинного времени, Км=0,8;

U - скорость подачи, u=30 м/мин;

П>см>==4896 (шт).

Норма времени на деталь, мин:

t>on>=.

t>on>== 0,1 (мин)

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙0,1=0,1 (мин).

Далее деталь поступает на облицовку криволинейных кромок, которую производят ручным инструментом.

Производительность ручной машинки ,шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд-коэффициент использования рабочего времени, Кд=0,85;

lобр - длина обр. поверхности, м;

Км-коэффициент использования машинного времени, Км=0,8;

U - скорость подачи, u=5 м/мин;

П>см>==453 (шт).

Норма времени на деталь, мин:

t>on>=.

t>on>== 1,06 (мин)

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙1,06=1,06 (мин).

После облицовки кромок деталь поступает на СГВП-1А для сверления отверстий.

Производительность СГВП-1А, шт:

П>см>=,

где Тсм - время смены, Тсм=480 мин;

Кд - коэффициент использования рабочего времени, Кд=0,7;

t>- время цикла, t>=0,2мин.

Км-коэффициент использования машинного времени, Км=0,9

П>см>==1728 (шт).

Норма времени на деталь, мин:

t>on>=.

t>on>== 0,28 (мин).

Норма времени на изделие, мин:

>изд>

t>on>=t>on>∙n,

где n – количество деталей в изделии.

>изд>

t>on>> >=1∙0,28=0,28 (мин).

Окончательной операцией является контроль качества, устранение дефектов. Она выполняется на рабочем столе и с использованием рабочего инструмента.

Полученные данные заносятся в таблицы 3.3.1, 3.3.2, 3.3.3, 3.3.4.

3.4 Схема технологического процесса изготовления кровати

Схема составлена на основании технологических карт и необходима для увязки маршрутов обработки всей совокупности деталей и расчёта необходимого количества оборудования.

В каждой строке схемы вписаны наименования деталей.

Наименования операций являются заголовками вертикальных колонок, а наименования станков пишутся над ними. Напротив наименования деталей вдоль строки в местах пересечения с колонками, где указаны операции, выполняемые над этими деталями, проставлены кружки. Кружок обозначает, что над деталью, наименование которой написано в данной строке, выполняется операция, название которой написано в этой колонке.

Кружки в той же последовательности, что и выполняемые операции, соединены между собой прямыми линиями, указывающие на последовательность перемещения деталей от одного станка к другому для выполнения необходимых технологических операций.

Порядок расположения станков на схеме соответствует порядку размещения в цехе.

Внутри кружков проставлено время в станко-часах для 1000 изделий с учётом количества деталей в изделии, которое рассчитано по следующей формуле:

t>1000>=, ст∙ч,

где t>on>-затраты времени на обработку одной заготовки.

После этого определяется потребное количество станко-часов (Т) на годовую программу, для чего полученные при расчёте значения затрат времени t>1> станко-часов на 1000 изделий, складываются для определения времени ,в течении которого должен работать конкретный станок для того, чтобы обработать все виды заготовок, проходящие через него.

Потребное количество станко-часов (Т) на годовую программу:

Т=, ст∙ч,

где А-годовая программа выпусков изделий, шт:;

-потребное количество станко-часов на 1000 изделий.

Время на 1000 изделий и на годовую программу.

Таблица 3.4.1

Оборудование

время на 1000 изделий,

ст∙ч

время на годовую

программу, Т ст∙ч

ЦТ4Ф

=8,8

8,8

НГ-30

==49,3

49,3

АП 170 Г

==21,7

21,7

«HOMAG»

==10

10

электролобзика

==100

100

ФСШ-1А

==100

100

СГВП-1А

==4,7

4,7

«DZODA-220»

==1,7

1,7

ручной инструмент

облицовки кромки

=17,7

17,7

Далее в таблицу заносится годовой фонд работы оборудования при односменной работе.

Рассчитанное количество единиц оборудования:

n>p>=, шт,

где Т-потребное количество станко-часов на годовую программу;

Тэф-эффективный годовой фонд времени работы станка, ч.

Т>эф>=Т>ном>-Т>рем,>

где Т>ном>-номинальный годовой фонд времени, ч;

Т>рем>-время простоев оборудования в связи с его капитальным ремонтом, ч.

Т>ном>=[Г-(В+П)]β-С(β-1),

где Г-количество календарных дней в году;

В- количество воскресных дней в году;

- количество смен работы в сутки;

β-продолжительность рабочей смены, ч

принимаем β=4ч.

С- количество субботних и праздничных дней с сокращённой продолжительностью рабочего дня на 1ч.

Т>ном>=[356-(52+10)]∙1∙8-60∙1∙(8-1)=1932ч.

Время на капитальный ремонт станка в зависимости от его ремонтной

сложности:

Т>рем>=,

где К-категории ремонтной сложности станка.

Н-норма простоя на одну ремонтную единицу при работе бригады в одну смену, Н=13ч.

>ср>-средний период капитального ремонта станка, линии, >ср>=5 лет.

Сложность ремонта и технического обслуживания станка зависит главным образом от его конструктивных особенностей и габаритных размеров.

Время на капитальный ремонт.

Таблица 3.4.2

Оборудование

Категория ремонтной

сложности

Время на капитальный

ремонт, ч

ЦТ4Ф

К=7,0

Т>рем>==18,2

НГ-30

К=7,0

Т>рем>==18,2

АП 170 Г

К=10,5

Т>рем>==27,3

«HOMAG»

К=46,0

Т>рем>==119,6

электролобзика

К=2,0

Т>рем>==5,2

ФСШ-1А

К=4,5

Т>рем>==11,7

СГВП-1А

К=16

Т>рем>==41,6

«DZODA-220»

К=35

Т>рем>==91

ручной инструмент

облицовки кромки

К=2,0

Т>рем>==5,2

Эффективный годовой фонд времени работы станков

Таблица 3.4.3

Оборудование

Время на капитальный

ремонт, ч

Номинальный годовой фонд времени, ч

ЦТ4Ф

Т>рем>=18,2

Т>эф>=1932-18,2=1913,8

НГ-30

Т>рем>=18,2

Т>эф>=1932-18,2=1913,8

АП 170 Г

Т>рем>=27,3

Т>эф>=1932-27,3=1904,7

«HOMAG»

Т>рем>=119,6

Т>эф>=1932-119,6=1812,4

электролобзика

Т>рем>=5,2

Т>эф>=1932-5,2=1926,8

ФСШ-1А

Т>рем>=11,7

Т>эф>=1932-11,7=1920,3

СГВП-1А

Т>рем>=41,6

Т>эф>=1932-41,6=1890,4

«DZODA-220»

Т>рем>=91

Т>эф>=1932-91=1841

ручной инструмент

облицовки кромки

Т>рем>=5,2

Т>эф>=1932-5,2=1926,8

Рассчитанное количество единиц оборудования, шт.:

n>p>=

Процент загрузки станка:

Р=∙100%,

где n – установленное количество оборудования, шт.

Количество оборудования, процент загрузки

Таблица 3.4.4

Оборудование

Количество оборудования

Процент загрузки,

%

расчетное, шт.

принятое, шт.

ЦТ4Ф

n>p>=0,03

1

3

НГ-30

n>p>=0,1

1

10

АП 170 Г

n>p>=0,04

1

4

«HOMAG»

n>p>=0,02

1

2

электролобзика

n>p>=0,1

1

10

ФСШ-1А

n>p>=0,1

1

10

СГВП-1А

n>p>=0,01

1

1

«DZODA-220»

n>p>=0,005

1

0,5

ручной инстрмент

облицовки кромки

n>p>=0,1

1

2

Данные и результаты расчетов показателей станков занесены в технологическую схему (лист 4) и в таблице 3.4.5.

3.5 Расчёт количества основных материалов

Норма расхода – это максимально допустимое плановое количество материала на производство единицы продукции, установленного количества, с учётом планируемых организационно-технических условий производства.

Он является основой для определения плановой потребности производства в материалах при годовом планировании выпуска продукции на предприятии.

В нормах расхода на производство единицы продукции учитываются полученный расход, а также потери материалов.

Полезный (чистый) выход учитывает количество материалов, которые вещественно входят в состав готового изделия или затрачиваются непосредственно на проведение соответствующих технологических процессов.

Выход чистовых заготовок – отношение объёма деталей в габаритных чистовых размерах к объёму затраченных древесных материалов, здесь учитываются технологические потери и выход при раскрое.

Окончательный (полезный) выход – отношение объёма деталей в изделии к объёму затраченных древесных материалов. Величина последнего выхода измеряется в процентах.

Составим ведомость расчета материалов для изготовления кровати. Рассмотрим пример расчета данных этой ведомости для передней спинки:

Расчёт материалов ведётся в м2. Заготовки выпиливают из ДСтП 3500175016 мм.

Размеры выпиливаемых деталей в чистоте заносятся в ведомость (колонки №5,6,7).

l=1100 мм

b=1800 мм

h=16 мм

Также в колонку №8 заносится объём деталей в чистоте (S>) на одно изделие с учётом их количества (т.к. учёт материалов ведётся в м2, то и объём записывается в квадратных метрах).

S> =l·b·n; м2

где – длина детали, мм;

-ширина детали, мм;

- количество деталей в изделии, шт; =1шт

S> =1,1·1,8·1=1,98 (м2)

Выбранные станки сочетают в себе качество и точность раскроя, поэтому припуски назначаются только для фрезерованных деталей и заносятся в колонку №9, 10, 11, – соответственно на длину, ширину и толщину.

Припуск по ширине равен 18 мм

В колонки №12, 13, 14, заносят деталей с учетом

припусков:

L=1,118 м

Ш=1,818 м

Т=0,016 м

В колонку №15 записывают значение S>- объем заготовок с припусками:

S>= L · Ш · n

S>=1,118·1,818·1=2,03 (м2)

В колонку №16 записываем объем заготовок на программу с учетом припусков:

S>пр> =V>,

где А – количество изделий по программе, шт. А=1000 шт.

S>пр> =2,03·1000=2033 (м2).

В колонке №17 показывается необходимое увеличение количества изготавливаемых заготовок, требующихся с учётом отбраковки части заготовок в процессе производства (количество технологических отходов заготовок).

Для ДСтП процент технологических отходов Р>о>=2%, коэффициент, учитывающий технологические отходы К=1,02.

В колонке №18 указывается объём заготовок на программу с учётом технологических потерь, м2:

S>тех> = S>пр> ∙ К.

S>тех> =2033∙1,02= 2073,17 (м2).

В колонке №19 определяется процент выхода заготовок из исходного материала. Процент полезного выхода определяем по картам раскроя.

В колонке №20 объём материала на программу, м3:

S>= S>тех> ∙ П>,

где П> - учитывающий средневзвешенный полезный выход, П>=1,613.

S> =2073,17∙2,004=4154,64 (м3).

В колонке №21 определяем процент чистого выхода изделий:

С>=∙100%

Для нашего случая С>=∙100%=48%.

Результаты расчетов расхода материалов на другие детали изделия приведены в ведомости расчета материалов (табл. 3.5.1).

Таблица 3.5.2. Баланс сырья.

3.6 Расчёт количества отходов

Отходы – это та часть сырья, которая отделится в процессе обработки как несоответствующая техническим условиям на изготавливаемую заготовку. Отходы могут быть использованы в качестве основного сырья при изготовлении продукции другого вида или размера. Такие отходы – это вторичное сырьё или материал. Отходы классифицируют:

  • по сортименту исходного сырья (ДВП, ДСтП)

  • по структуре (кусковые средние, кусковые мелкие, сыпучие)

Количество отходов зависит от качества поставляемого сырья, типа и размера изготавливаемой продукции.

Выбор наиболее эффективного способа использования отходов зависит от типа производства, его объёма, номенклатуры и количества образующихся отходов, а также от условий транспортирования и сбыта продукции.

Количество отходов определяется по стадиям обработки, исходя из суммарных данных расхода отдельных видов материалов, и рассчитывается для каждого вида материала.

Количество отходов при раскрое

Q>раскр> = S>-S'>,

где S> – объём сырья;

S'> – объём заготовок, полученный после раскроя

Для ДСтП

Q>раскр> = 19346,7-8003,6 =11343,1 (м2)

Для ДВП

Q>раскр> = 9501,3-3519 = 5982,3(м2)

Количество отходов на технологические потери

Q>техн.пот.> = S'>-S>

где S> – объём заготовок

Для ДСтП

Q>техн.пот.> = 8003,6-7846,6 = 157 (м2)

Для ДВП

Q>техн.пот.> = 3519-3450 = 69 (м2)

Отходы при обработке заготовок

Q>обр.заг.> = S>-S>

где S> – объём деталей с учётом годовой программы

Для ДСтП

Q>обр.заг.> =7846,6-7,54·1000 = 306,6 (м2)

Для ДВП

Q>обр.заг.> = 3450-3,45·1000 = 0 (м2)

Отходы при обработке деталей

Q>обр.дет.> = (35%)S'>

3% - для деталей из ДВП

5% - для деталей из ДСтП

Для ДСтП

Q>обр.дет.> = 0,05·8003,6 = 400,2 (м2)

Для ДВП

Q>обр.дет.> = 0,03·3519,7 = 105,6 (м2)

Деловые отходы

Q>дел.> = 0,7 Q>техн.пот.> +0,2·0,75 Q>раскр>

Для ДСтП

Q>дел> = 0,7·157+0,2·0,75 ·11343,1 = 1811,36 (м2)

Для ДВП

Q>дел> = 0,7·69 +0,2·0,75 ·5982,3= 945,64(м2)

Таблица 3.2. Расчет количества отходов

Материал

Вид отходов

при

раскрое, м2

от технол. потерь, м2

при обраб.

заготовок, м2

при обраб.

деталей, м2

деловые

отходы, м2

Сумма

ДСтП

11343,1

157

306,6

400,2

1811,36

2675,16

ДВП

5982,3

69

0

105,6

945,64

1120,24

3.7 Расчёт нормы расхода клея

Расчёт нормы расхода клея на изделие выполняется с учётом вида клея, вида склеиваемых материалов, способа склеивания, а также с учётом конструктивных признаков, определяющих форму, размеры и виды склеиваемых поверхностей.

Облицовывание пластей производят смола КФЖМ. Норма расхода которого 0,23 кг/м2. Для облицовки кромок используют клей расплав. Норма расхода которого 0,355 кг/м2.

3.7.1 Определение площадей склеиваемых поверхностей м2,

S=n∙a∙b,

где a-ширина плиты, м;

b-длина плиты, м;

n-кол-во склеиваемых поверхностей.

Результаты расчётов приведены в таблице 3.7.1.

3.7.2 Норма расхода клея на деталь, кг:

W=S∙k,

где S-площадь склеивания, м;

k-расход клея, кг/м2.

3.7.3 Норма расхода клея на изделие, кг:

W>изд>=(S>1>+S>2>+S>3>+…+S>n>)∙k,

где (S>1>+S>2>+S>3>+…+S>n>) сумма площадей склеивания, м;

k-расход клея, кг/м2.

3.7.4 Норма расхода клея на программу, кг:

W>пр>= W>изд>∙ПР,

где W>изд>- норма расхода клея на изделие, кг;

ПР-программа, шт.

Результаты расчётов приведены в таблице 3.7.2

Определение площадей склеивания

Таблица 3.7.1

Наименование

деталей

Кол-во деталей в изделии

Размеры

деталей, мм

Площадь

облицовывания

пластей, м2

Площадь

облицовывания кромок, м2

Д

Ш

Т

1

Передняя стенка

1

1118

1818

16

4,06

0,093

2

Задняя стенка

1

618

1818

16

2,25

0,077

3

Боковой щит

2

1986

618

16

4,9

0,126

4

Перегородка

3

1783

418

16

4,47

0,169

Определение норм расхода клеёв

Таблица 3.7.2

Наименование

деталей

Норма расхода на деталь, кг

Норма расхода на

изделие, кг

Норма расхода на

программу, кг

смола

КФЖМ

клей

расплав

смола

КФЖМ

клей

расплав

смола

КФЖМ

клей

расплав

Передняя спинка

0,93

0,033

3,6

0,16

3600

160

Задняя спинка

0,52

0,027

Боковой щит

1,13

0,045

Перегородки

1,03

0,06

3.8 Расчет инженерно-технических ресурсов

В этом разделе необходимо представить данные по ожидаемому использованию (расходованию) пара на отопление, электроэнергии и дереворежущего инструмента. Эти показатели необходимы для более корректного определения финансовых затрат на производство продукции и расчета ее себестоимости. Расчеты в выпускной квалификационной работе бакалавра по данному разделу выполняются укрупнено, основываясь на известных нормативах.

3.8.1 Расчет расхода дереворежущего инструмента

Потребное количество станочного инструмента данного типа на год:

Р= ,

где N – количество часов работы инструмента в год (суммарное время работы на станке на программу);

n - число одинаковых инструментов в комплекте;

a - величина допускаемого стачивания инструмента, мм;

b - величина уменьшения рабочей части инструмента за одну переточку, мм;

Т - продолжительность работы инструмента без переточки, ч;

q - процент на поломку и непредвиденные расходы.

Данные для расчета потребного количества инструмента приведены в таблице 3.8.1.

Расчет потребного количества инструмента.

Таблица 3.8.1

Инструмент

n, шт

Т

b,мм

а,мм

q,%

Кол-во часов работы инструмента в год, N

Потребное кол-во режущего инструмента, Р

Сверла

5

4

0,25

30

15

259,77

3

Фрезы цельные с пластинками из твердого сплава

1

40

0,155

9

5

3374,00

2

Пилы дисковые с пластинками твердого сплава

2

30

0,225

7

15

1778,79

4

Полученное потребное количество инструмента умножается на 3. Это связано с тем, что в процессе производства один комплект находится в работе, один – в ремонте и один – на складе.

3.8.2 Расчет расхода электроэнергии

Количество электроэнергии на освещение принимается укрупнено 45 кВт на 1 м² площади помещения.

Площадь помещения составляет 1526,25 м².

Всего на освещение необходимо 68681,25 кВт/год.

Количество силовой электроэнергии принимается укрупнено 582 кВт на 1 кВт установленной мощности оборудования.

Суммарная мощность оборудования установленного в цехе 103,2 кВт (см. характеристики оборудования).

Всего силовой электроэнергии требуется 60062,4 кВт/год

3.8.3 Расчет расхода угля на отопление

Количество угля на отопление условно принимается 2,1 тонна на 1 м² площади помещения.

Площадь помещения составляет 1526,25 м².

Всего на отопление необходимо 3205,125 тонн/год.

4. Основы обеспечения безопасности и экологичности производства

Введение

Интенсивное использование природных ресурсов и загрязнение окружающей среды, широкое внедрение техники, систем механизации и автоматизации во все сферы общественно-производственной деятельности, формирование рыночных отношений сопровождаются появлением и широким распространением различных природных, биологических, техногенных, экологических и других опасностей. Они требуют от каждого специалиста умения определять и осуществлять комплекс эффективных мер защиты от их неблагоприятного действия на организм человека и здоровье населения.

Решение проблемы безопасности жизнедеятельности состоит в обеспечении нормальных (комфортных) условий деятельности людей, в защите человека и окружающей его среды ( производственной, природной, городской, жилой) от воздействия вредных факторов, превышающих нормативно-допустимые уровни. Поддержание оптимальных условий деятельности и отдыха человека создает предпосылки для высокой работоспособности и продуктивности.

Производственная деятельность человека постоянно оказывает возрастающее негативное влияние на качество природной среды, способствуя возникновению неблагоприятных экологических факторов, формирующих до 25-30 % патологию человека. При этом рост антропогенного воздействия на природную среду не всегда ограничивается лишь прямым воздействием, в частности увеличением концентрации токсичных примесей в атмосфере.

Постоянное повышение технической оснащенности в различных областях человеческой деятельности сопровождается возрастанием энергетического уровня антропогенных факторов современной среды обитания. Данные о масштабе воздействия опасных и вредных факторов на человека и окружающую среду в динамике, к сожалению, свидетельствует о постоянном росте травматизма, числа и тяжести заболеваний, количества аварий и катастроф, об увеличении материального ущерба, наносимого отечественной экономике.

1. Анализ технологического процесса на соответствие требованиям к организации технологического процесса

Технологическое оборудование расположено в технологическую линию рационально и соответствует требованиям ГОСТ 12.3.015-78 и ГОСТ 12.3.017-78, санитарным правилам и организации технологического процесса СН 2-45-71. Проходы между рабочими местами соответствуют 1-3 м., что тоже соответствует нормам технологического процесса. Предполагаемый технологический процесс производства панелей модульного здания соответствует требованиям техники безопасности и промышленной санитарии.

Технологическое оборудование расположено так, чтобы рабочему было удобно работать, обслуживать и при необходимости производить ремонт вышедших из строя каких- либо узлов оборудования. Расстояние от оборудования до стен цеха не менее 0,7 м. Линия, обслуживаемая с обеих сторон, имеет мостики шириной не менее 1 м с перилами высотой не менее 100 см., бортом высотой не менее 10 см., для безопасного перехода обслуживающего персонала через линии.

В цехе имеется приточно-вытяжная вентиляция с семикратным обменом воздуха. В зоне сращивания заготовок по длине имеется местная вентиляция.

Оборудование и технологические линии расположены рационально относительно стен здания и друг друга, что позволяет обслуживать при необходимости механизмы и не нарушить условий всего технологического процесса.

Технологический процесс в цехе организован и проводится в соответствии с правилами технической эксплуатации применяемого оборудования, с соблюдением требований, обеспечивающих защиту работающих от воздействия опасных и вредных факторов.

2. Анализ условий труда на рабочем месте

В таблице приводятся нормативные значения вследствие того, что предлагается проект мебельного цеха.

Таблица 4.1 Предъявляемые нормы для мебельного цеха.

п/п

Наименование

Нормативный документ

Единицы измерения

Нормативное значение

1

2

3

4

5

1.

Шум

СН 2.2.4 /2.1.8.562-96

дБА

80

2.

Вибрация

СН 2.2.4/2.1.8.566-96

дБ

92

3.

Запыленность

Древесная пыль

ГН 2.2.5.1313-03

мг/м3

6

4.

Освещенность

СниП 23-05-95

Лк

200

К 5.

Микроклимат

-теплый период

температура

влажность

подвижность воздуха

-холодный период

температура

влажность

подвижность воздуха

СанПиН 2.2.4.548-96

ºС

%

м/с

ºС

%

м/c

до 28

до 75

до 0,2

17-21

до 75

до 0,2

3. Анализ электробезопасности

Согласно ПУЭ помещение цеха по опасности поражения людей электрическим током имеет 1 категорию (температура менее 30о С).

Допускается использование проводов марок: ПР-500, ПР-3000, ПРГ-3000 и др. согласно классу пожаровзрывоопасности П-II. Исполнение проводки открытое в стальных трубах. Проводка должна быть удалена от скопления горючих материалов и не должна подвергаться механическому воздействию. Открытая прокладка по деревянным неотштукатуренным стенам не допускается

Для обеспечения электробезопасности применяют отдельно или в сочетании друг с другом следующие технические средства и способы: защитное заземление, зануление, выравнивание потенциалов, малое напряжение, электрическое разделение сетей, защитное отключение, изоляция токоведущих частей, компенсация токов замыкания на землю, оградительные устройства, экраны-поглотители, средства защиты и предохранительные приспособления.

Металлические части электроустановок, доступные для прикосновения человека, которые могут быть под напряжением в результате повреждения изоляции, должны быть подвержены защитному заземлению. Всё оборудование на предприятии имеет заземление.

Защитное отключение электроустановок обеспечивается путем применения в установках устройств, автоматически отключающих оборудование при возникновении опасности поражения током.

4 Анализ пожаробезопасности

Согласно ПУЭ производство мебели относится к классу по пажароопасности П-11а (производственные и складские помещения, содержание твердые или волокнистые горючие вещества, не переходящие во взвешенной состояние).

Конструкция здания имеет III-а степень огнестойкости (по СНиП II-2-80). Конструктивные элементы здания должны быть выполнены из несгораемых и трудно сгораемых материалов; стены выполнены из кирпича.

Ответственность за пожарную безопасность возлагается на руководителя объекта. В обеспечении пожарной профилактики большую роль играют пожарно-технические комиссии, которые проводят противопожарные обследования не реже одного раза в 2-3 месяца. Для оповещения руководителей и других работников в случае пожара разработана система их вызова. При этом извещателям обеспечен свободный доступ к телефонам и другим средствам связи.

На фабрике имеется 3 пожарных водоёма по 150 м3 каждый. Проходы 3,4 метра, проезд к основным зданиям и сооружениям 10 м.Все Эл.двигатели установлены во взрывоопасном исполнении, а также и все светильники. А также установлена автоматическая пожарная сигнализация в административном корпусе. В производственном корпусе, автогараже и механическом цехе имеется пожарный водопровод. Во всех цехах установлены пожарные щиты, которые укомплектованы огнетушителями ОХП-10; ведрами; баграми; лопатами и ломами. В производственном цехе установлена углекислородная пенная установка.

5 Требования безопасности к технологическому оборудованию, (по ГОСТ 12.2.026 - 2 - 86)

Согласно данному ГОСТу 12.2.026-2-86 на предприятии проводятся все виды инструктажа и заносятся в журнал. За их выполнением техники безопасности следит отдел по технике безопасности, а также мастер и технолог.

6 Требования к производственному персоналу

К работе на деревообрабатывающих станках допускаются лица специального обучения, прошедшие вводный инструктаж по технике безопасности и стажировку на рабочем месте, имеющие удостоверения на право работ на закрепленном за ним оборудовании.

Персонал обязан проходить медицинское освидетельствование, с целью выявления профзаболеваний и поддержания трудоспособности. Новые сотрудники также проходят медицинскую комиссию.

7 Требования к применению средств индивидуальной защиты работающих

Все виды работ должны осуществляться с учетом соблюдения всех норм и правил охраны труда и техники безопасности.

На рабочих местах должны применяться средства индивидуальной защиты:

  • на круглопильных станках, форматно - раскроечном, рекомендуется пользоваться наушниками, которые служат для защиты органов слуха от шума;

  • все рабочие цеха должны пользоваться спецодеждой;

  • на сверлильном оборудовании необходимо пользоваться респираторами "Лепесток", "Кама";

Наушники снижают звуковое давление от 7 до 38 дБ. Вкладыши в виде мягких тампонов снижают шум на 5-20 дБ. Нашли широкое применение вкладыши «беруши», которые гигиеничны и эффективны.

8 Анализ санитарно- бытовых помещений

Создание рациональных санитарно- бытовых условий на предприятиях- важная задача, от решения которой зависит здоровье трудовых коллективов, безопасные условия, производительность труда и культура производства в целом. Состав санитарно- бытовых помещений, размеры и оборудование зависят от санитарной характеристики производственного процесса, численности работников и определены СНиП.

Состав санитарно- бытовых помещений, размеры и оборудование зависят от санитарной характеристики производственного процесса, численности работников и определены СНиП.

В отапливаемых производственных и вспомогательных помещениях не допускается образование конденсата на внутренних поверхностях наружных ограждений. Поэтому стены в таких помещениях покрывают защитно- отделочным пароизоляционным слоем. Отделка стен должна быть прочной, гигиеничной, экономичной в эксплуатации и отвечать эстетическим требованиям. Полы в санитарно- бытовых помещениях следует делать из материалов, обеспечивающих удобную очистку их и отвечающих санитарным требованиям.

В санитарно бытовом помещении расположены: гардероб, умывальная, туалет, душевая, пункт приема пищи. Курительного помещения нет, так как на предприятии борются с табакокурением. В санитарно- бытовом помещении освещение, электробезопасность, пожаробезопасность соответствуют всем нормативам.

Экология.

Охрана окружающей среды.

В настоящие время на предприятии имеется 5 источников выбросов загрязняющих веществ в атмосферу, в том числе 2 организованных и 3 неорганизованных источников.

На предприятии функционируют три аспирационный вентиляция. Системы оснащенные газоочистным оборудованием. Очистка газов осуществляется от пыли древесной циклонами марки Ц5-110-(1 ступень очистки) и с фильтром малого давления типа ФР (2 ступень очистки). Степень очистки газоочистными установками составляет от 99,8% до 99,9% (Более подробная информация о работе газоочистных установок представлена в паспортах).

Выше перечисленные газоочистные установки заготовительного участка не входят в перечень источников выбросов, так как функционируют по схеме полной регуляции воздуха и связи (выхлопов) с атмосферой не имеют.

Перечень загрязняющих веществ выбрасываемых в атмосферу: оксид железа, марганец и его оксиды, свинец и его соединения, диоксид азота, сажа, диоксид серы, оксид углерода, бензол ксилолы, толуол, формальдегид, бензин, керосин, древесная пыль.

Утилизация отходов производится их вывозом: на городскую свалку-мусор от бытовых помещений не загрязненный, несортированный и опилки разнопородной древесины (опил зимой на отопление), для утилизации-масла моторные отработка, ртутные лампы отраб., аккумуляторы отроб., в пункт приёма-лом чёрных металла.

5. Оценка экономической эффективности проекта

Введение

Целью экономической части выпускной квалификационной работы является определение экономической эффективности проекта.

Задачей экономической части выпускной квалификационной работы является расчет затрат на производство, определение производительности и расчет себестоимости изделия.

1.Планирование деятельности

    1. Планирование сбыта продукции

План по сбыту продукции формируется на основе оценки рынка сбыта, принятого ассортимента продукции, установленного уровня цен (производственная программа). Расчет приведен в табл. 5.1.

План сбыта продукции

Табл.5.1.

Продукция

Цена за штуку, руб.

Объем, шт.

Выручка, тыс. руб.

Кровать

39000

1000

39000000

Расчетная цена 1 изделия:

Цр.=Сед. ·(1+Р/100)

где Сед. - себестоимость 1 изделия, руб.;

Р - величина рентабельности продукции, составляет 30-70%

Себестоимость одного изделия составляет 29146 руб.

Рентабельность продукции 34,3 %.

  1. Организация деятельности.

2.1 Расчет стоимости основных средств

Для осуществления производственной деятельности организации необходимы основные средства (оборудование, здания).

Стоимость оборудования определяется на основе ведомости (таблица 6.2), в которой указаны перечень всех видов необходимого оборудования, количество единиц каждого вида и действующая цена за единицу оборудования.

Расчет стоимости основных средств

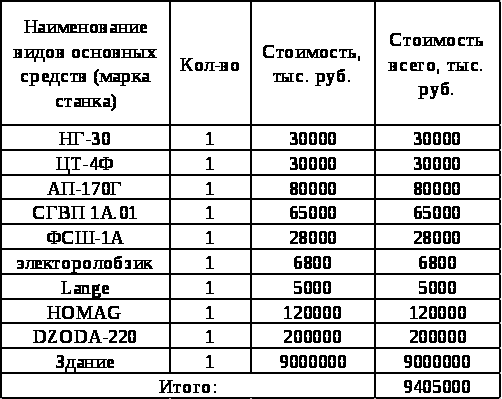

Табл. 2.2

2.2. Расчет стоимости сырья и материалов

Зм=∑Qi*Цi;

где Qi - объем вида материала, необходимый для выполнения программы;

Цi - цена материала, руб.

Расчет стоимости фурнитуры и метизов сведен в таблице 2.3, сырья и материалов в таблице 2.4.

Расчет стоимости фурнитуры и метизов.

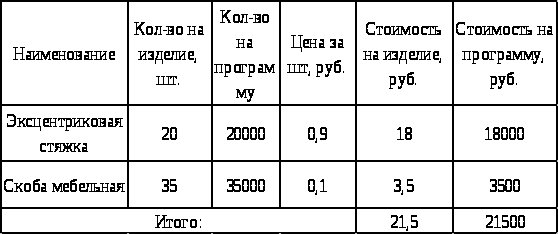

Таблица 2.3.

Расчет стоимости сырья и материалов.

Таблица 2.4.

В результате расчета приведенного в таблице мы получаем стоимость сырья и материалов на изделие, которая составила 16229,98 руб., на программу соответственно 3172553,16 руб.

2.3 Расчет стоимости дереворежущего инструмента.

Расчет стоимости дереворежущего инструмента.

Таблица 2.5.

Оборудовние

Инструмент

Цена за ед., руб.

Количество на программу

Стоимость на программу, руб.

НГ-30

Нож

15

1

1

ЦТ4Ф

Пилы дисковые с пластинками из твердого сплава

2300

12

27600

СГВП-1А.01

Сверла

500

10

5000

ФСШ-1

Фрезы

2500

3

7500

электролобзик

пилки

50

20

1000

HOMAG

Пилы дисковые с пластинками из твердого сплава

2300

12

27600

Итого:

68600

В результате расчета приведенного в табл. 2.5 мы получаем стоимость инструмента на программу, которая составила 68600 руб.

2.4. Расчет стоимости электроэнергии.

Расчет стоимости электроэнергии

Таблица 2.6.

Потребители

Количество, кВт

Стоимость кВт ч, руб.

Стоимость, тыс. руб.

Освещение

68681,25

1,25

85851,56

Силовая сеть

60062,4

1,25

75078

Итого:

160929,56

2.5 Расчет стоимости пара на отопление

Расчет стоимости угля на отопление.

Таблица 2.7.

Расчет стоимости угля

Количество

угля, тонн/год

Стоимость одной тонны , руб.

Стоимость угля, тыс. руб.

Отопление

3205,13

1000

3205130

2.6 Расчет амортизационных отчислений

Величина износа (амортизационные отчисления) определяются, исходя из норм амортизации по видам основных фондов и их стоимости (таблица 2.8).

Расчет амортизационных отчислений

Таблица 2.8.

Виды основных фондов

Норма амортизации, %

Балансовая стоимость,

тыс. руб.

Амортизационные отчисления, тыс. руб.

Здания и

сооружения

15

9000000

1350000

Оборудование

25

9405000

2351250

Инструмент

50

68600

34300

Итого:

3735550

2.7.Организационный план

2.7.1. Расчет численности и фонда оплаты труда основных рабочих.

Расчет эффективного фонда времени одного рабочего

Таблица 2.9.

Наименование показателя

Значение

Календарная продолжительность года, дней

365

Нерабочие дни, всего:

В том числе: праздничные

Выходные

114

10

104

Количество рабочих дней

251

Неявки на работу всего, дней

В т. ч. отпуска основные и дополнительные

Болезни

Выполнение государственных обязанностей

Неявки с разрешения администрации

36

24

10

1

1

Число эффективных дней одного рабочего

215

Продолжительность рабочей смены, ч

8

Внутри сменные потери, ч

0,1

Продолжительность рабочего дня с учетом потерь, ч

7,9

Эффективный фонд времени одного рабочего. ч

1698,5

Принимаем величину эффективного фонда времени одного рабочего в год Тэф.=1698,5 часов.

Расчет численности и фонда оплаты труда основных рабочих

Таблица 2.10.

Профессия

рабочих

Кол-во

Разряд

рабочего

Часовая

тарифная ставка

Потребное количество чел.-часов

на программу

Тарифный фонд з/п, тыс. руб.

Раскройщик

2

5

25,3

1698,5

42972,05

Шаблонщик

1

3

10,6

1698,5

18004,1

Станочник

10

4

21,2

1698,5

36008,2

Итого:

96984,35

Годовой фонд оплаты труда основных рабочих составил 96984,35 руб.

      1. Расчет численности и тарифного фонда оплаты труда вспомогательных рабочих

Расчет численности и тарифного фонда оплаты труда вспомогательных рабочих

Таблица 2.11.

Профессия рабочих

Кол-во

Разряд рабочего

Часовая

тарифная ставка

Потребное

Количество

чел.-часов

на программу

Тарифный фонд з/п,

тыс. руб.

Раскрой

1

3

15,6

1698,5

26496,6

Прессование

1

3

15,6

1698,5

26496,6

Итого:

52993,2

Годовой фонд оплаты труда вспомогательных рабочих составил 52993,2 рублей.

2.7.3 Расчет численности и фонда заработной платы служащих

Расчет численности и фонда заработной платы служащих

Таблица 2.12.

Наименование должностей

Численность

Должностной оклад,

месячный, тыс. руб.

Годовой фонд

з/п, тыс. руб.

А: Заработная плата цехового персонала

Главный механик

1

3588

43056

Инженер-технолог

1

2300

27600

Мастер

1

2599

31188

Контроллёр

мебельного

производства

1

4002

48024

Уборщик

производственного

помещения

1

1104

13248

Дворник

1

598

7176

Слесарь- наладчик

1

1886

22632

Охранник

2

2000

24000

Итого А:

216924

Б: Заработная плата аппарата управления

Главный бухгалтер

1

3450

41400

Инженер отдела

кадров

1

2415

28980

Директор

1

5175

62100

Главный инженер

1

4370

52440

Экономист

1

1955

23460

Заведующий

складом

1

2415

28980

Менеджер по

продажам

1

3500

42000

Итого Б:

279360

Всего:

496284

Годовой фонд оплаты труда служащих составил 496284 рублей.

2.8 Планирование себестоимости продукции

2.8.1. Расчет годового фонда зарплаты

Для определения затрат на производство и реализацию каждого вида продукции составляется калькуляция себестоимости.

Расчет выполняется по каждой статье калькуляционных затрат.

Расчет годового фонда зарплаты производится по категориям работающих на основании ранее выполненных расчетов тарифного фонда зарплаты рабочих и годового фонда зарплаты приведен в табл. 2.13.

Расчет численности персонала и годового фонда оплаты труда.

Таблица 2.13.

В результате расчета, годовой фонд оплаты труда персонала предприятия составил 891840,939 руб.

2.8.2 Расчет общепроизводственных расходов.

Смета производственных расходов

Таблица 2.14

Затраты на ремонт зданий, сооружений, инвентаря- 15% от стоимости зданий и сооружений.

Затраты на охрану труда составляют 0,5% от затрат на оплату труда цехового персонала.

Материалы, запасные части составляют 2 % от стоимости оборудования.

Возмещение износа малоценного и быстро изнашивающегося инвентаря 2 % от стоимости оборудования.

2.8.3 Расчет общехозяйственных расходов

Для определения величины общехозяйственных расходов в целом по предприятию составляется смета на основе ранее выполненных расчетов.

Смета общехозяйственных расходов.

Таблица 2.1

Расходы на служебные командировки составляют 10 % от фонда заработной оплаты труда управленческого персонала.

Затраты на содержание пожарно-сторожевой охраны – 1 % от заработной платы предприятия.

В прочие расходы входят канцелярские расходы и принимаются в размере 1 % от оплаты труда управленческого персонала предприятия.

Подготовка и переподготовка кадров- 2 % от фонда оплаты труда персонала предприятия.

Налоги, сборы и прочие обязательные платежи включают налог на пользователей автомобильных дорог, транспортный налог (2 % от фонда оплаты труда всего персонала).

Кпрочие=0,02*ГФОТ тыс. руб.

Расчет коммерческих расходов

Для определения величины этих расходов составляется смета, которая включает расходы на тару и упаковку продукции, ее транспортировку, комиссионные сборы и отчисления, затраты на рекламу и прочие расходы по сбыту.

Для определения расчетов эти расходы можно принять укрупнено в размере 5 % от производственной себестоимости, что составляет 945860,7 руб.

2.8.4 Калькуляция себестоимости

Калькуляция себестоимости

Таблица 2.16

2.8.5 Расчет чистой прибыли

Финансовым результатом реализации инвестиционного проекта является прибыль. Определение показателя прибыли выполняется по таблице.

Расчет чистой прибыли

Таблица 5.17

3. Экономическая эффективность проекта

Срок окупаемости инвестиций характеризует продолжительность периода в течении которого проект будет работать «на себя», Для внедрения проекта необходимы инвестиционные затраты в виде норматива оборотных средств, который включает в себя запас сырья и материалов на двухнедельный срок.

ИЗ =∑СМ/n*14

где: ∑СМ - суммарная стоимость сырья и материалов,

n - число дней в году, n=360

ИЗ=18473600/360*14=718417,77 руб.

Тогда срок окупаемости проекта будет:

Ток= ИЗ/ЧП

где, ЧП – чистая прибыль, руб.

Ток=718417,77/1178209,5=0,71

Но реальный срок окупаемости будет больше, т.к. в расчете не учитывается что денежные вложения, которые выплачиваются «сегодня», имеют другую реальную стоимость.

Срок окупаемости при объеме 1000 изделий в год с учетом вложений в основные средства составит 2 месяца:

Сок=18473600/14138514= 1,51

Эффективность инвестиционного проекта характеризует точка безубыточности:

Vб.= Зпост/(Цр. - Зед. пер)

где Vб.– минимальный (критический) объем производства, при котором выручка от реализации продукции будет равна ее себестоимости, шт.;

Зпост – сумма условно постоянных затрат ( общехозяйственные + общепроизводственные + коммерческие расходы), руб.;

Цр. – цена единицы продукции, руб.;

Зед.пер – переменные затраты при производстве единицы продукции, руб.

Vб.=12107142/39000-16386,1 = 535,4 шт.

Основные технико-экономические показатели

Таблица 5.18.

Показатели

Величина показателей

1. Объем выпуска продукции, шт.

1000

2. Цена единицы продукции, руб.

39000

3. Объем продаж, руб.

39000000

4. Численность персонала, чел

31

5. Инвестиционные затраты, руб.

718417,8

6. Средняя заработная плата, руб.

1737,3

7.Себестоимость всего объема производства, руб.

15435810

8. Себестоимость единицы продукции, руб.

29146

9. Балансовая прибыль, руб.

23564190

10. Срок окупаемости, месяцев

2

11. Рентабельность производства, %

91,6

Вывод

При объеме выпуска продукции 1000 штук в год, объем продаж составил 39000000 рублей, себестоимость всего объема производства 15435810 рублей, себестоимость единицы продукции соответственно 29146 рублей. Балансовая прибыль составила 23564190 рублей. Рентабельность производства составила 91,6 %, это показывает, что на каждый вложенный рубль приходится 91,6 копейки прибыли. Срок окупаемости данного проекта составил 2 месяца.

На основании полученных данных можно сделать вывод, что внедрение данного проекта является экономически целесообразным.

Перспектива развития предприятия - увеличение видов выпускаемой продукции.

Заключение

В дипломном проекте разработана конструкция и технология производства кровати в условиях предприятия ОАО “Ирбитская мебельная фабрика”.

В 1 части были представлены общие сведения о предприятии.

Во 2 части рассказывается о изделии, его характеристика, а также представлены сведения о основных материалах и сырье.

В 3 части рассмотрен технологический процесс, составлена кара технологического процесса и его схема. Приведены расчёты количества основных материалов и сырья, отходов, инженерно-технических ресурсов.

В части «Безопасность и экологичность проекта» представлены требования безопасности к технологическому оборудованию, разработаны мероприятия по защите работающих от воздействия опасных и вредных факторов, а также мероприятия по охране окружающей среды.

В экономической части проекта сделан вывод об экономической целесообразности предлагаемого изделия. При объеме выпуска продукции 1000 штук в год, объем продаж составил 39000000 рублей. Рентабельность производства составила 91,6 %. Срок окупаемости данного проекта составил 2 месяца.

Список использованных источников

Книги одного, двух или трёх авторов

Поташев О.Е., Лапшин Ю.Г., Абельсон А.Ф Древесностружечнве плиты в конструкциях мебели.- М.: Лесная промышленность, 1978.-88 с.

Методические указания

Методические указания по выполнению экономической части выпускной квалификационной работы.-Екатеринбург, «УГЛТУ», 2005

Кошалева Н.А., Гагарина С.В. Расчёт расхода основных и вспомагательных материалов в производстве изделий из древесины.-Екатеринбург, «УГЛТУ», 2005-44с.

Чернышев О.Н., Левинский Ю.Б. Структура выпускных квалификационных работ.-Екатеринбург, «УГЛТУ», 2005

Учебники учебные пособия

Буглай М. Б., Гончаров Н.А. Технология изделий из древесины: учебник для вузов.-М.: Лесная промышленность, 1985.-408 с.

Справочное издание

Андрианов П.А., Стрежнев Ю.Ф. Конструирование мебели. Справочник.-Санкт-Петербург: ООО “ПРОФИ – ИНФОРМ", 2005.-226 с.

Бухтияров и др. Справочник мебельщика.-М.: Лесная промышленность, 1985.-371 с.

Каталоги

Деревообрабатывающее оборудование производимое и намечаемое к производству странами восточной Европы в 1991-1995гг.-М.: ВНИИТЭМР, 1991.-196с.

Каталог фурнитуры и комплектующих материалов.-MDM комплект, весна 2005.-282с.

Каталог продукции.-MDM комплект, 2004-2005.-52с.
