ТОЛЬЯТТИНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Кафедра «Технология машиностроения»

КУРСОВОЙ ПРОЕКТ

Разработка технологического процесса изготовления детали «плита нижняя» и технологической схемы сборки пневмо-гидравлического усилителя.

Студент: Бережнов Е. П.

Группа М-402

Преподаватель: Кучеров Андрей Олегович

ТОЛЬЯТТИ 2005г.

Аннотация

Бережнов Е. П. Курсовой проект по дисциплине «Технология машиностроения». Кафедра «Технология машиностроения», Тольяттинский государственный университет, г. Тольятти 2005г.

Тема курсового проекта разработка технологического процесса изготовления детали «плита нижняя» и технологической схемы сборки пневмо-гидравлического усилителя.

Курсовой проект содержит 19 страниц, 6 рисунков, 6 таблиц, 2 листа А1, 2 листа А2 и 1 лист А3 графической части.

В проекте представлен технологический процесс сборки пневмо-гидравлического усилителя и технологический процесс изготовления детали «плита нижняя».

Содержание

Аннотация

Содержание

Введение

    Разработка технологического процесса сборки пневмо-гидравлического усилителя

Служебное назначение механизма

Разработка технологической схемы сборки

Технологический процесс сборки

Синхронизация операций сборки по такту выпуска

Размерный анализ сборочной цепи

    Разработка технологического процесса изготовления детали «плита нижняя»

Служебное назначение детали

Анализ технологичности конструкции детали

Определение типа производства и такта выпуска

Проектирование заготовки

Выбор технологических баз

Технологический маршрут и план изготовления детали

Расчет припусков и операционных размеров

Проектирование операции

Литература

Приложение

Введение

Пневмо-гидравлический усилитель применяется во многих металлорежущих станках в зажимных устройствах. От качества его изготовления зависит равномерность зажатия заготовок.

Высокого качества производимой продукции можно добиться внедрением в производство нового эффективного оборудования, различных методов технико-экономического анализа и расчетно-аналитических способов решения производственных задач, что обеспечит более эффективное и качественное производство с требуемой производительностью.

Целью курсового проекта является разработка прогрессивной технологии сборки пневмо-гидравлического усилителя в условиях массового производства с применением высокопроизводительного и высокопроизводительного оборудования, приспособлений и инструмента, работающих на оптимальных режимах резания, обеспечивающих как производительность, так и точность и качество производимой продукции.

    Разработка технологического процесса сборки пневмо-гидравлического усилителя

Служебное назначение механизма

Пневмо-гидравлический усилитель предназначен для удержания заготовки во время обработки если требуется большая сила зажатия в станочных приспособлениях, работающих с помощью гидравлики.

Давление воздуха 39 . 104 Н/м2.

Разработка технологической схемы сборки

Разработанная технологическая схема сборки пневмо-гидравлического усилителя представлена на листе 05.М15.047.005 графической части курсового проекта. Она содержит операции узловой сборки и операцию общей сборки.

Последовательность операций узловой сборки составлена на основе перечня подузлов, представленного в таблице 1.

Таблица 1

Перечень подузлов.

№ п/п

Наименование подузла

№ базовой детали

1

Втулка

5

2

Шток

9

3

Плита верхняя

1

4

Фланец

10

Техпроцесс сборки

Технологическая карта сборки и циклограмма сборки представлены в записке, они в полной мере отображают технологический процесс сборки пневмо-гидравлического усилителя.

Базовая деталь – плита нижняя 2 пневмо-гидравлического усилителя.

Таблица 2.

Технологическая карта сборки.

Содержание основных и вспомогательных переходов

Время, мин.

1

2

3

05 Узловая сборка втулки

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Осмотреть втулку

Установить втулку в приспособление

Осмотреть буфер

Установить буфер

Осмотреть сальник

Установить сальник

Осмотреть кольцо

Установить кольцо

Снять втулку в сборе с приспособления

Переместить втулку в сборе на следующую операцию

Промыть втулку в сборе

Переместить втулку в сборе на следующую операцию

Просушить втулку в сборе

Переместить втулку в сборе на общую сборку

0,08

0,07

0,07

0,08

0,07

0,11

0,07

0,08

0,05

0,02

0,16

0,02

0,11

0,02

Итого:

1,01

10 Узловая сборка штока

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Осмотреть шток

Установить шток в приспособление

Осмотреть поршень

Установить поршень на шток

Ввернуть винты предварительно

Подтянуть и включить гайковерт

Затянуть винты

Выключить гайковерт и убрать из рук

Осмотреть сальник

Установить сальник

Осмотреть кольцо

Установить кольцо

Снять шток в сборе с приспособления

Переместить шток в сборе на следующую операцию

Промыть шток в сборе

Переместить шток в сборе на следующую операцию

Просушить шток в сборе

Переместить шток в сборе на общую сборку

0,08

0,09

0,08

0,05

0,27

0,02

0,03

0,02

0,07

0,08

0,07

0,08

0,06

0,02

0,19

0,02

0,16

0,02

Итого:

1,41

15 Узловая сборка плиты верхней

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Осмотреть плиту верхнюю

Установить плиту верхнюю в приспособление

Осмотреть буфер

Установить буфер

Переустановить плиту верхнюю

Осмотреть трубку

Установить прокладку в трубку

Ввинтить трубку предварительно

Подтянуть и включить гайковерт

Затянуть трубку

Выключить гайковерт и убрать из рук

Снять плиту верхнюю в сборе с приспособления

Переместить плиту верхнюю в сборе на следующую операцию

Промыть плиту верхнюю в сборе

Переместить плиту верхнюю в сборе на следующую операцию

Просушить плиту верхнюю в сборе

Переместить плиту верхнюю в сборе на общую сборку

0,08

0,09

0,07

0,08

0,16

0,07

0,03

0,09

0,02

0,03

0,02

0,06

0,02

0,22

0,02

0,13

0,02

Итого:

1,07

20 Узловая сборка фланца

1

2

3

4

5

6

7

8

9

10

Осмотреть фланец

Установить фланец в приспособление

Осмотреть трубу

Установить трубу на фланец

Приварить трубу к фланцу

Осмотреть крышку

Установить крышку

Приварить крышку к трубе

Снять фланец в сборе с приспособления

Переместить фланец в сборе на следующую операцию

0,08

0,07

0,10

0,05

1,8

0,07

0,07

1,6

0,06

0,02

Промыть фланец в сборе

Переместить фланец в сборе на следующую операцию

Просушить фланец в сборе

Переместить фланец в сборе на общую сборку

0,22

0,02

0,13

0,02

Итого:

4,31

25 Общая сборка пневмо-гидравлического усилителя

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

Осмотреть плиту нижнюю

Установить плиту нижнюю в приспособление

Осмотреть втулку в сборе

Установить втулку в сборе на плиту нижнюю

Установить гайку и ввинтить предварительно

Подтянуть гайковерт и включить

Затянуть гайку

Выключить гайковерт и убрать из рук

Установить прокладку на плиту нижнюю

Осмотреть цилиндр

Установить цилиндр на плиту нижнюю

Осмотреть шток в сборе

Установить шток в сборе

Переустановить плиту нижнюю в приспособлении

Осмотреть клапан

Установить клапан на установленный шток

Установить штифт

Ввинтить винт предварительно

Подтянуть и включить гайковерт

Затянуть винт

Выключить гайковерт и убрать из рук

Установить пружину в крышку штока

Ввинтить крышку штока предварительно

Подтянуть гайковерт и включить

Затянуть крышку штока

Выключить гайковерт и убрать из рук

Установить прокладку на стакан

Ввинтить стакан до упора

Переустановить плиту нижнюю в приспособлении

Установить прокладку на цилиндр

Осмотреть плиту верхнюю в сборе

Установить плиту верхнюю в сборе

Установить прокладку

Осмотреть фланец в сборе

Установить фланец в сборе

Ввинтить болты предварительно

Подтянуть гайковерт и включить

Затянуть болты

Выключить гайковерт и убрать из рук

Залить масло в полость «Е»

Установить прокладку на пробку

Ввинтить пробку предварительно

Подтянуть гайковерт и включить

Затянуть пробку

Выключить гайковерт и убрать из рук

Снять пневмо-гидравлический усилитель с приспособления

0,10

0,07

0,10

0,06

0,10

0,02

0,05

0,02

0,03

0,08

0,06

0,10

0,12

0,16

0,10

0,06

0,08

0,12

0,02

0,03

0,02

0,03

0,08

0,02

0,04

0,02

0,05

0,06

0,16

0,03

0,10

0,07

0,03

0,08

0,08

0,72

0,02

0,03

0,03

0,20

0,03

0,10

0,02

0,03

0,02

0,06

Итого:

3,60

Синхронизация операций сборки по такту выпуска

Крупносерийное и массовое производства требуют поточной формы их организации. Для массового производства, при годовом объеме выпуска 120000 шт., принимаем поточную стационарную организационную форму сборки. В таком производстве такт выпуска:

,

где Ф – действительный годовой фонд времени работы оборудования. При двухсменной работе Ф = 4015 часов.

N = 120000 шт. – годовой объем выпуска.

мин/шт.

Такт выпуска должен быть кратным или равным на всех операциях. Обеспечение этого условия требует выравнивания трудоемкости операций, т.е. их синхронизации.

В первой строке таблицы 3 приведены трудоемкости.

Для уменьшения разброса трудоемкости используется два метода:

    укрупнение операций малой трудоемкости, так операции 05, 10, 15 можно укрупнить, поручив их поочередное выполнение одному рабочему;

    разделение длительных операций нескольким исполнителям, так операции 20, 25 можно поручить параллельно работающим исполнителям.

Скорректированные таким образом трудоемкости приведены во второй строке таблицы 3. При этом кратность трудоемкости по операциям:

В третьей строке таблицы 3 приведено расчетное количество рабочих по операциям, а в четвертой строке округление до ближайшего большего целого числа – фактическое число рабочих.

В пятой строке таблицы 3 приведены значения коэффициента загрузки по операциям и их среднее значение.

В шестой строке таблицы 3 представлены значения фактического такта по операциям.

В седьмой строке таблицы 3 неравномерность фактического такта по операциям ∆τ> и относительная погрешность такта α.

Величина α является оценкой степени синхронизации такта по операциям.

Величина означает, что годовая программа может быть выполнена за 0,934 года.

Таблица 3

Расчет погрешности синхронизации такта сборки узла.

№ строки

Номера операций

Примечание

Показатель

05

10

15

20

25

1

τ>i>, мин

1,01

1,41

1,07

4,31

3,60

2

Скорректир. τ>i>, мин

7,8

3,6

3

Расчетное число рабочих

3,885

1,793

4

Фактическое число рабочих

4

2

6

5

Коэффициент загрузки

0,971

0,896

Ср=0,934

6

Фактический такт на операции

1,95

1,8

1,875

7

Колебание такта

Погрешность синхронизации такта

На рисунке 2 представлена схема распределения рабочих по операциям сборки.

О

2 человека

перации 05, 10, 15,20 Операция 25

4 человека


Рис. 2

Размерный анализ сборочной цепи

На рисунке 3 показан фрагмент пневмо-гидравлического усилителя.

Для создания необходимого давления в полостях Л и К необходимо выдержать зазор между поршнем и цилиндром с точностью А>= 0,072-0,18 мм.

Таким образом, величина А> и будет исходным звеном сборочной размерной цепи.

[ТА>] = 0,126 мм;

мм;

Назначаем целесообразные допуски:

Ø

Ø20>3>

Назначаем эксцентриситеты по 6-ой степени точности:

ТА>2> = 0,008;

ТА>4> = 0,008;

ТА>5> = 0,012.

Определяем ωА> по формуле:

ωА> =

ωА> = 0,027+0,066+0,008+0,008+0,012+0,027=0,148 мм.

Так как полученная погрешность больше положенной (0,148>0,126), рассчитаем погрешность замыкающего звена по формуле:

t> = 3, т.к. допускается 0,27% брака;

λ>1> = λ>3> = λ>6> = 0,408;

λ>2> = λ>4> = λ>5> = 0,356, тогда:

ωА> = 3 . √0,4082 . 0,0272 + 0,4082 . 0,0272 + 0,4082 . 0,0662 + 0,3562 . 0,0082 + 0,3562 . 0,0082 +

+0,3562 . 0,0122 = 0,095 мм.

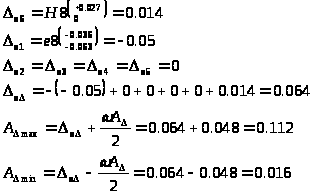

Рассчитаем координаты середины поля рассеяния замыкающего звена по формуле:

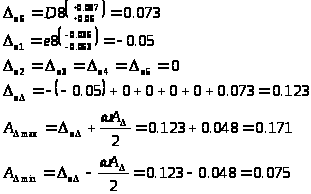

Т.к. А>>min> меньше чем допустимое значение меняем посадку.

Ø

Значения А>>max> и A>Δmin> входят в допустимый интервал. В результате при сборке обеспечивается точность исходного звена.

    Разработка технологического процесса изготовления плиты нижней

Служебное назначение детали

Плита нижняя представляет собой базовую деталь, на которую устанавливают другие детали и сборочные единицы, точность относительного положения которых должна обеспечиваться как в статике, так и в процессе работы пневмо-гидравлического усилителя под нагрузкой. В соответствии с этим плита нижняя должна иметь требуемую точность и обладать необходимой жесткостью.

Конструктивное исполнение плиты нижней, ее материал и необходимые параметры точности определяем исходя из служебного назначения детали, требований к работе механизма и условиях его эксплуатации. При этом учитываем также технологические факторы, связанные с возможностью получения требуемой конфигурации заготовки, возможностями обработки резанием и удобства сборки, которую начинают с базовой корпусной детали.

Зашифруем поверхности и размеры.

Анализ технологичности конструкции детали

Анализ технологичности конструкции обеспечивает улучшение технико-экономических показателей разрабатываемого технологического процесса.

Конструкция детали позволяет одновременно обрабатывать несколько поверхностей. Например, сверление инструментальной головкой трех отверстий с одной стороны и шести отверстий с другой стороны. Это позволяет снизить время обработки детали и применять высокопроизводительные режимы обработки.

Для повышения технологичности используем стандартные, унифицированные элементы: фаски, отверстия под болты. Конструкция детали не имеет труднодоступных мест для обработки. Размеры и форма поверхностей позволяют вести обработку стандартным режущим инструментом.

Одним из критериев технологичности детали является совмещение технологической и измерительной баз. Такие базовые поверхности должны обладать достаточно высокой точностью и низкой шероховатостью.

Поверхности различного назначения разделены по точности и шероховатости. Точность и шероховатость обрабатываемых поверхностей соответствуют стандартам.

В целом обработку плиты нижней можно вести на оборудовании нормальной точности. Конструкция детали позволяет использовать стандартные измерительные инструменты для контроля.

Жесткость детали достаточна и не ограничивает режимы резания.

Из всех вышеперечисленных критериев можно сделать вывод, что деталь достаточно технологична и не требует внесения изменений.

Определение типа производства

Тип производства зависит от годовой программы N=120000 шт./год и массы m = 2.6 кг. В связи с вышеперечисленными факторами, производство данной детали является массовым. Для этого типа производства характерна поточная форма организации технологического процесса.

Такт выпуска изделия рассчитывается по формуле:

t> = F>/ N,

где F> – действительный годовой фонд времени работы оборудования.

Принимаем F> = 3987 час по табл. 5 [8].

мин/шт.

Проектирование заготовки

В качестве материала заготовки используется Сталь 35. Метод получения заготовки – штамповка на КГШП.

Чертеж заготовки плиты нижней представлен на листе 05.М15.047.002.002 графической части курсового проекта.

Выбор технологических баз

На первой операции необходимо подготовить базы для последующей механической обработки.

В качестве базы на первом переходе используется двойная опорная база 1, установочная база 6 и опорная база 7.

На последующих трех переходах используется та же схема базирования.

При последующей обработке будем использовать обработанные ранее поверхности.

При данных схемах базирования достигается необходимая точность получения основных элементов детали.

Технологический маршрут и план изготовления детали

При составлении технологического маршрута учитываем материал детали, вид обрабатываемой поверхности, точность ее размеров и положения относительно других поверхностей. Принимая во внимание то, что материал заготовки сталь, необходима термообработка для снятия внутренних напряжений.

Оформляем технологический маршрут в виде таблицы 4.

Таблица 4.

Технологический маршрут.

№ оп.

Наим.

опер.

Обо-

рудо-

вание

Ra

IT

Номер

пов.

Технологические переходы

00

Заготови-

тельная

КГШП

40

16

Все

пов.

05

Токарная

Токарный

многошпиндельный

Полуавтомат 1Б284

12,5

3.2

-

12.5

3,2

12

11

-

12

11

1,9,10,11,24

1,9,10,11,14,15,24

-

2,4,6,7

4,5,6,7,18

Поз.I Установка

Поз.II Точение

Поз. III Точение

Поз.IV Переустановка

Поз.V Точение

Поз. VI Точение

10

Фрезерная

Фрезерно- сверлильно-расточной станок с ЧПУ 2С42-С5-Ф3

12,5

12

14,15,16,20

Сверление 2-х взаимно перпендикулярных отв.

15

Фрезерная

Фрезерный станок с ЧПУ 6Р11Ф3-1

12,5

12

8

21

Сверление 3-х отверстий

Нарезание резьбы

20

Фрезерная

Фрезерный станок с ЧПУ 6Р11Ф3-1

12,5

12

19

23

Сверление 3-х отверстий

Нарезание резьбы

25

ТО

Термопечь

-

-

Все поверхности

30

Торцекруглошлиф-ая

Торцекругло-

шлифовальный станок с ЧПУ 3Т160Ф3

2,5

7

9,24

35

Внутришлифовальная

Внутришлифовальный станок с ЧПУ 3К227А

2,5

7

1, 11

40

Моечная

45

Маркиров.

50

Контрольн.

Используя данные из технологического маршрута, разрабатываем план изготовления плиты нижней с учетом технологических возможностей принимаемого оборудования.

План изготовления плиты нижней пневмо-гидравлического усилителя представлен на листе 05.М15.047.002.010 графической части курсового проекта.

Расчет припусков и операционных размеров

        Рассчитываем припуск на обработку самой точной поверхности 1 Ø40Н7 под втулку по эмпирическим формулам аналитическим способом.

Расчетный припуск определяется видом обрабатываемой поверхности, ее размером, методом получения и точностью заготовки, числом переходов, их видовой последовательностью, точностью оборудования и приспособлений, а также экономическими соображениями.

Квалитет точности и допуск обрабатываемой поверхности принимаем по табл. 32, стр. 192 [9]; глубину дефектного слоя и высоту микронеровности поверхностного слоя: для поковки стр. 184 [9].

Для каждого перехода определяем составляющие припуска.

Определяем суммарную величину а = h> + R>z>, где R>z> - высота неровностей профиля, мм, h> - глубина дефектного слоя, мм.

По формуле  = 0,25Td определяем суммарное отклонение формы и расположения поверхностей после обработки на каждом переходе.

Определяем погрешность установки  заготовки в приспособлении на каждом переходе. ε = 0, т. к. технологические и измерительные базы совпадают.

Определяем предельные значения припусков на обработку для каждого перехода.

Минимальное значение припуска определяем по формуле [4]:

Z>i>> >>min> = a>i>>-1> +

Здесь и далее индекс i относится к данному переходу, i-1 - к предыдущему переходу, i+1 - к последующему переходу.

Z>1 >>min>> >= а + = 0.36 + = 0.76

Z>2 >>min>> >= а + = 0.245 + = 0.43

Z>3 >>min>> >= а + = 0,08 + = 0.245

Максимальное значение припуска определяем по формуле [4]:

Z>i max> = Z>i min> + 0,5  (TD>i-1> + TD>i>)

Z>1 max> = Z>1 min> + 0,5  (TD>0> + TD>1>) = 0,76 + 0,5  (1.6 + 0,75) = 1.935

Z>2 max> = Z>2 min> + 0,5  (TD>1> + TD>2>) = 0,43+ 0,5  (0,75 + 0,66) = 1.138

Z>3 max> = Z>3 min> + 0,5  (TD>ТО> + TD>3>) = 0,245 + 0,5  (0,66 + 0,025) = 0,588

Определяем среднее значение припуска для каждого перехода по формуле:

Z>ср>> i> = (Z>i min> + Z>i max>) / 2

Z>1 ср> = (0,76 + 1.935) / 2 = 1.348

Z>2 ср> = (0,45 + 1.138) / 2 = 0.784

Z>3 ср> = (0,245 + 0,588) / 2 = 0.417

Определяем предельные размеры для каждого перехода по формулам:

D>i-1 max> = D>i max> – 2Z>imin>

D>i min> = D>i max> - IT>i>

Расчет начинаем с последнего, 3-го перехода, для которого на чертеже задан размер  40.

D>3 max> = 40.025

D>3 min> = 40

D>2 max> = 40.025 – 2.0,245 = 39.535

D>2 min> = 39.535 – 0,66 = 38.878

D>1 maz> = 39.535 - 2 . 0,43 = 38.675

D>1 min> = 38.675 - 0,75 = 37.925

D>0 >>max> = 38.675 - 2 . 0,76 = 37.155

D>0 >>min> = 37.155 – 1,66 = 36.555

Определяем средние значения размера для каждого перехода по формуле:

D>i> >ср> = (D>i min> + D>i max>) / 2

D>ср 0> = (40.025 + 40) / 2 = 40.013

D>ср 1> = (39.535 + 38.878) / 2 = 39.206

D>ср 2> = (38.675 + 37.925) / 2 = 38.3

D>ср 3> = (37.155 + 36.555) / 2 = 36.855

Определяем общий припуск на заготовку:

Z>0 min> = 0,5  (D>3 min> – D>0 max>) 0,5  (40 – 37,155) = 1.422

Z>0 max> = Z>0 min> + 0,5  (TD>0> + TD>3>) = 1,422+ 0,5  (1,6 + 0,025) = 2,234

Схема расположения припусков, допусков и операционных размеров для поверхности 1 Ø40Н7.

Проектирование 05 операции токарной

На 05 токарной операции используется 8-ми позиционный токарный многошпиндельный полуавтомат 1Б284.

Позиции:

I. Загрузочная

II. Точение

III. Точение

IV. Перезагрузка

V. Точение

VI. Точение

Схема позиций обработки и разделение технологических переходов по позициям подробнее представлены в технологическом маршруте табл. 4 и на листе 05.М15.047.002.010 графической части курсового проекта.

Расчет режимов резания по позициям для самых нагруженных резцов:

Позиция I. Загрузка. Т> = 0 мин, Т>шт.> = 0.15 мин.

Позиция II. Точение.

Продольный суппорт: S = 0.6 мм; l>суп.> = 33 мм;

Поперечный суппорт: S = 0.6 мм; l>суп.> = 22 мм;

Расчет штучного времени:

Т>шт> = Т>осн.> + Т>всп.>,

Т>осн.> = ;

Прод. суппорт Т>осн.> = ,

Попер. суппорт

Позиция III. Точение.

Продольный суппорт: S = 0.6 мм; l>суп.> = 32 мм;

Поперечный суппорт: S = 0.6 мм; l>суп.> = 22 мм;

Расчет штучного времени:

Т>шт> = Т>осн.> + Т>всп.>,

Т>осн.> = ;

Прод. суппорт

Т>осн.> = ,

Попер. суппорт

Позиция IV. Перезагрузка. Т> = 0 мин, Т>шт.> = 0.15 мин.

Позиция V. Точение.

Продольный суппорт: S = 0.6 мм; l>суп.> = 31 мм;

Поперечный суппорт: S = 0.8 мм; l>суп.> = 36 мм;

Расчет штучного времени: Т>шт> = Т>осн.> + Т>всп.>,

Т>осн.> = ;

Прод. суппорт

Т>осн.> = ,

Попер. суппорт

Позиция VI. Точение.

Продольный суппорт:

S = 0.6 мм; l>суп.> = 31 мм;

Поперечный суппорт:

S = 0.6 мм; l>суп.> = 22 мм;

Расчет штучного времени: Т>шт> = Т>осн.> + Т>всп.>,

Т>осн.> = ;

Прод. суппорт Т>осн.> = ,

Попер. суппорт

Таблица 5

Нормы времени на 05 токарную операцию.

поз

Содержание

l>р.х.>

Т>осн.>, мин

Т>всп.>, мин

Т>шт>., мин

I

Загрузочно - разгрузочная

-

-

0,15

0,15

2,3

II

Точение

33

22

0,153

0,102

0,15

0,15

0,303

0,252

1,1

1,35

III

Точение

32

22

0,145

0,1

0,15

0,15

0,295

0,25

1,15

1,36

IV

Перезагрузка

-

-

0,15

0,15

2,3

V

Точение

31

36

0,19

0,165

0,15

0,15

0,34

0,315

1,08

VI

Точение

31

22

0,187

0,133

0,15

0,15

0,337

0,283

1,01

1,2

Из табл. 7 видно, что время на позициях отличается, что вызывает необходимость проведения синхронизации.

Позиция II. Поперечный суппорт. Уменьшаем подачу S с 0,6мм до 0,4мм; v = 125м/мин; n = 360об/мин;

Т> = 22/0,4 . 360 = 0,153мин, Т>общ.> = 0,303мин.

Позиция III. Поперечный суппорт. Уменьшаем подачу S с 0,6мм до 0,4мм; v = 125м/мин; n = 369об/мин; длина резания увеличена на 2 мм.

Т> = 24/0,4 . 369 = 0,163мин, Т>общ.> = 0,313мин.

Позиция VI. Поперечный суппорт. Длина резания увеличена на 2 мм.

Т> = 24/0,6 . 276 = 0,149мин, Т>общ.> = 0,3мин.

Таблица 6

Скорректированное время обработки на 05 токарную операцию.

поз

Содержание

l>р.х.>

Т>осн.>, мин

Т>всп.>, мин

Т>шт>., мин

I

Загрузочно - разгрузочная

-

-

0,15

0,15

2,3

II

Точение

33

22

0,153

0,153

0,15

0,15

0,303

0,303

1,11

1,11

III

Точение

32

24

0,145

0,163

0,15

0,15

0,295

0,313

1,151

1,081

IV

Перезагрузка

-

-

0,15

0,15

2,3

V

Точение

31

36

0,19

0,165

0,15

0,15

0,34

0,315

1,081

VI

Точение

31

24

0,187

0,145

0,15

0,15

0,337

0,295

1,011

1,151

За счет применения двух методов синхронизации достигли выравнивания основного времени обработки на каждой позиции 05 токарной операции (за счет уменьшения подачи и увеличения рабочего хода инструмента).

Литература

    Справочник технолога машиностроителя в 2-х т. Т2 / Под редакцией А. Г. Косиловой и Мещерикова. – М.: Машиностроение, 1985 г. 496с.

    Анурьев В. И. Справочник конструктора-машиностроителя: В 3-х т. Т1. – М.: Машиностроение, 1980 г. – 728с.

    Лекции по «Технологии машиностроения».

    Горбацевич А. Ф. Курсовое проектирование по технологии машиностроения: [Учебное пособие для ВУЗов] – 4-е издание, перераб. и доп. – Мн.: Высшая школа, 1983 г. – 256с.

    Справочник технолога машиностроителя в 2-х т. Т1 / Под редакцией А. Г. Косиловой и Мещерикова. – М.: Машиностроение, 1985 г. 656с.

    М. П. Новиков Основы технологии сборки машин и механизмов – 5-е издание, перераб. М.: Машиностроение, 1980 г. – 591с.

    Методические указания «Разработка технологических процессов обработки корпусной детали в условиях массового производства» / А. В. Михайлов, ТолПИ, 1997 г. – 44 с.

    Методические указания «Разработка технологических процессов сборки изделия» / В. А. Булычев, ТолПИ, 2000 г. – 21 с.

    Методические указания к практическим занятиям и курсовому проектированию по «Технологии отрасли» «Расчет радиальных сборочных размерных цепей. Синхронизация операций сборки по такту выпуска» / А. В. Михайлов, В. А. Булычев ТолПИ, 1999 г. – 32 с.

    Методические указания «Обработка на многошпиндельных токарных станках» / А. В. Михайлов, ТолПИ, 1996 г. – 24 с.
