Введение
В нашем языке существует немало слов, имеющих несколько значений. "Строительство" - одно из таких слов.
Мы говорим: "Значительную долю продукции, производимой в нашей стране, дает сегодня строительство" - и видим за этим словом гигантскую отрасль народного хозяйства, превратившую нашу страну в строительную площадку небывалых размеров.
Словом "строительство" мы называем и самостроящееся здание или сооружение, и то место, где оно строится, и род занятий строителей... Очень емкое слово.
А главное - очень важное. Потому что без строительства невозможно представить себе нашу сегодняшнюю жизнь.
На снежной северной зимовке людей спасает от мороза и пурги теплый домик экспедиции. У экватора здания прячут людей от палящего солнца или ливней. По автострадам, мостам, тоннелям вереницы автомашин везут людей на работу - в цехи и лаборатории, на учебу - в школы и институты. По железнодорожным путям грохочут поезда, мчат людей и грузы в новый город в Заполярье или к курорту у теплого моря. Всюду окружают человека, кроме лесов и полей, рек и гор, дома, города, дороги. Окружает его как бы вторая природа, созданная его собственными руками, удобная для жизни искусственная среда.
Созданием этой искусственной среды и занимается та огромная отрасль человеческой деятельности, которая называется "строительство". Машины и масштабы
Более 1000 новых городов выросло за годы Советской власти, возведены десятки тысяч промышленных предприятий, сооружены сотни тысяч школ, кинотеатров, десятки миллионов квартир.
Таких огромных масштабов и высоких темпов строительства не знала ни одна предшествующая эпоха. Каждый год мы выполняем строительных работ на 5-7% больше, чем в предыдущем, и строители продолжают наращивать темпы. Это стало возможным благодаря тем изменениям, которые произошли в строительстве за годы Советской власти.
Главные среди них - индустриализация строительного производства, механизация строительства, максимальная замена всех видов ручного труда машинным.
Сегодня с помощью машин выполняют почти все тяжелые строительные работы: роют и перемещают грунт, приготавливают и укладывают бетонную смесь, транспортируют и монтируют многотонные конструкции. Машины облегчают труд людей и на других работах - помогают штукатурить и красить, сваривать металл, завинчивать гайки и забивать гвозди.
Широкое применение машин позволило по-новому организовать строительное производство. Самое сложное и трудоемкое в строительстве - изготовление конструкций, элементов будущих построек,- как правило, выполняется сегодня в заводских условиях, на конвейере. Тысячи специальных заводов, сотни домостроительных комбинатов снабжают сегодня стройки конструкциями, деталями и материалами. А на строительной площадке стремятся оставить только процессы сборки и монтажа готовых элементов.
Изменилось и многое другое: разработаны новые, высокопрочные, легкие и долговечные строительные материалы и конструкции, усовершенствованы способы выполнения многих строительных работ, возникли новые методы строительства, более быстрые, более дешевые, требующие меньших затрат труда и времени.
Все это позволило почти в 40 раз увеличить, по сравнению с дореволюционным временем, объем строительства в стране и резко повысить производительность труда строителей.
Современное строительство - это высокоиндустриальная, гигантская по своему размаху, по масштабам и по своему значению отрасль человеческой деятельности.
Первые постройки человека: примитивные заслоны от ветра, землянки, шалаши и хижины - такие, как в этой затерявшейся в тропических джунглях деревушке,- мало отличались от окружавшей их природы и друг от друга.
Характеристика здания
Проектируемое здание жилое, которое имеет размеры в плане 36 м × 12.9 м.
Здание трёхэтажное. Высота - 2.8 м.
Здание бесподвальное, бескаркасное.
Пространственная жесткость и устойчивость здания обеспечивается за счёт стен и плит перекрытия .
По долговечности здание относится к 1 степени, так как его конструктивные элементы рассчитаны на срок службы 100 лет.
По огнестойкости в соответствии с CY< 2/02/01 – 85 здание относится к 1 степени.
Класс ответственности здания по СНиП 2.01.07 – 85 -2 класс ответственности.
Здание размещается на участке со спокойным рельефом.
Ширина дорог – 12м., проездов – 8м, тротуаров – 12м.
Выполнена координатная привязка здания к осям строительной геодезической сетки. Абсолютная отметка, соответствующая условной нулевой,137,47 м.
здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1 – 11 сориентированы на северо - восточную сторону горизонта, окна фасада А – Д на юго – восточную сторону горизонта.
Фундаменты
В данной курсовой работе запроектированы сборные железобетонные ленточные фундаменты, состоящие из фундаментных блоков плит и стеновых фундаментных блоков. Глубина заложения фундаментов-2,6м. Отметка подошвы-2,3м.
Так как толщина стены 640мм, то привязка к координационной оси двусторонняя 200мм и 440мм.
Под внутренние несущие, как наиболее загруженные, принимаем фундаментные плиты шириной 1200 мм.
Под наружные несущие стены - на порядок ниже:1000мм. Под наружные самонесущие стены также принимаем фундаментные плиты шириной 1000 мм.
Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса В12,5.
В зависимости от толщины стены принимаем фундаментные блоки, толщиной:
А) Для наружных стен – 600мм.
Б) Для внутренних стен – 400мм.
Их следует укладывать на цементном растворе М50 с обязательной перевязкой швов. Число вертикальных рядов фундаментных блоков-4.

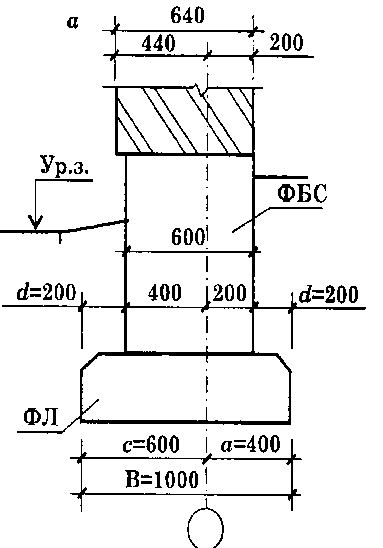

Фундамент под наружные стены
Внутреннюю грань стены совмещаем с внутренней гранью фундаментного блока. Привязка фундаментного блока к координационной оси:200мм и 400мм. Фундаментную плиту располагаем симметрично толщине фундаментного блока. Размеры уступов:
d = (1000-600):2=200мм.
Привязка
фундаментной плиты:
а=200+200=400мм
с=200+400=600мм

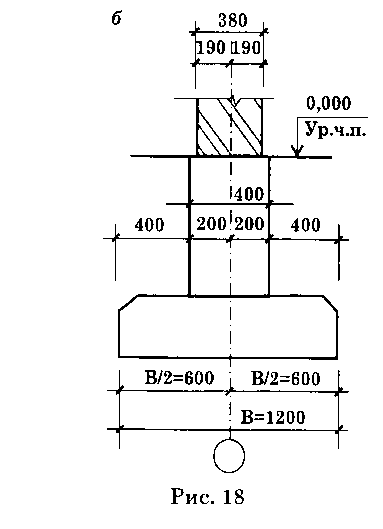

Фундамент под внутренние стены
Привязка фундаментного блока к оси центральная 200мм и 200мм.
Размеры уступов:
d = (1200-400):2=400мм
Привязка фундаментной плиты центральная:
В/2=200+400=600мм.
Монолитные участки выполняются из бетона класса В12,5.
Для защиты фундаментов от поверхностных вод по периметру здания выполняем асфальтобетонную отмостку, шириной 800мм по щебёночному основанию, толщиной 150мм, с уклоном от здания 3%.
Ведомость расчёта фундаментных плит
Таблица 1
|
Пози- ция |
Марка |
Документа- ция |
Размеры,мм |
Масса,т |
Кол-во, шт |
||
|
L |
B |
H |
|||||
|
3 |
ФЛ10.24-1 |
ГОСТ 13580-85 |
2380 |
1000 |
300 |
1,38 |
4 |
|
4 |
ФЛ12.24-1 |
ГОСТ 13580-85 |
2380 |
1200 |
300 |
1,63 |
8 |
|
2 |
ФЛ10.12-1 |
ГОСТ 13580-85 |
1180 |
1000 |
300 |
0,65 |
34 |
|
1 |
ФЛ12.12-1 |
ГОСТ 13580-85 |
1180 |
1200 |
300 |
0,78 |
81 |
|
5 |
ФЛ10.8-1 |
ГОСТ 13580-85 |
780 |
1000 |
300 |
0,42 |
18 |
|
6 |
ФЛ12.8-1 |
ГОСТ 13580-85 |
780 |
1200 |
300 |
0,5 |
1 |
В здании устроена горизонтальная и вертикальная гидроизоляция. Первый слой горизонтальной гидроизоляции укладывают по верху фундаментных подушек из цементного раствора толщиной 30 мм.
Второй слой горизонтальной гидроизоляции (рулонной) устраивают в цоколе наружных стен на 200мм выше отмостки.Во внутреннх стенах этот слой распологается на 200мм ниже уровня пола.
Вертикальная гидроизоляция подвальных стен осуществляется обмазкой их поверхностей, соприкасающихся с грунтом, горячей битумной мастикой за два раза.
Стены
В проектируемом здании внутренние стены выполнены из пустотного керамического кирпича плотностью 1400 кг/м3 с размерами 250×120×65мм сплошной кладки. Толщина внутренних стен 380мм.
Во внутренних стенах, разделяющих санузлы и кухни, предусмотрены вентиляционные каналы размерами 270×140мм.Участки стен в местах прохода вентиляционных каналов армированы двумя продольными стержнями Ø 5 Вр І с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов.
Теплотехнический расчёт наружных стен:
1.Находим требуемое сопротивление теплоотдачи:
tв - расчётная тем
пература внутреннего воздуха(табл.12)
tн- расчётная температура наружного воздуха
αв-коэф.теплоотдачи(табл.8)
n- коэфециент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции , для наружных стен он равен 1.
2.Требуемая толщина стены:
=(0.93-0.115-0.002-0.043)010009000003e20c00000000be0700000000be07000026060f00720f574d46430100000000000100710e0000000001000000500f000000000000500f0000010000006c000000000000000000000082000000110000000000000000000000500e0000f501000020454d4600000100500f00000c00000001000000000000000000000000000000900600001a040000d601000025010000000000000000000000000000f02b070088780400460000002c00000020000000454d462b014001001c000000100000000210c0db01000000600000006000000046000000d8030000cc030000454d462b224004000c000000000000001e4009000c00000000000000244001000c000000000000003040020010000000040000000000803f214007000c000000000000000840000524030000180300000210c0db01000000000000000000000000000000000000000100000089504e470d0a1a0a0000000d4948445200000083000000120802000000f7c5fad7000000017352474200aece1ce9000000097048597300000ec400000ec401952b0e1b000002a0494441545847ed583b6e0231103539c946692838c44a6940b4b90134112d286788a08dd2841ba48db24dc41e22050d626f42fc61bdfecd67092b51ac8b88b5c7e3f7e68dc77606a7d349f4ed0622707703187a082a02a012d5763248b5550905ae5c39f6b8d9645b751a7e173c8cc48750cf89ed296f4ce21463599d92edf83116cb9d33a43ac4f8e3085a0b6baf4dfdd96a96e9560d72038169d5bf5b368bebdf3192c09f0196064578f3a902c459f005642511f08570e16a87112465a1a96ad30e950813865c4f4ff0a822e9177aa389b3545046a01281876849773c3108ee2032326ce8f0e6748526d214e565120af1d68638c58b7962975f1b9938d39caa75fe78b1eff63848a0a9f68510a387cc0e650f23f9fbf79044526d5f3732d20b88573b6f0d9c4b88b394a0006b0800d976dafdd7ba3afc862eb2a1cceb7468aa9fcf428c9f1e85733b712f133c6f5722ce51a206dc245ac0365fc85d5ccc9fed8da85cddcf656e5edebceb48f20e778deb974ef9627eff2cde4ded90d5467e726f5b42d0c40d761b88e0d30d104389f24d4675f932038510229b7d1b12e7a07d4dcd713044e6a032e56baaac7e6378782960525e1ed6d657be56b837afec4b3693b811c3952446289530f907e618f388f062b7ce1449b9ef2f558217cad8ca9c0a7163e784ae65756379bb16716a4fb08e88883959cfa8485f5c9d7424bdca1d9dba64a01d295a78d3b360e2f8865073f12a803ee7c0a9f6f190b0e8f8161bbd57b06b6a7cc30d7bc8f783cf30266e5455cf85fa2f14735c098406f47aa55eb55d2b717e549e1f01512605f0fccfc45bdbeb42f3324ddc2a61240b3e5d1d5125b07c8a17363dd073b5f957875399a0a72d755c13e3ee5ac112316c1f580211e2cddeb840e27c25065628aa74f7e3dd46803ab1bb5dbdf7de44a057e256b2e10f3fb0896eef5d5e3e0000000049454e44ae426082000840010824000000180000000210c0db01000000030000000000000000000000000000001b40000040000000340000000100000002000000000000bf000000bf000003430000904103000000000000b3000000b3ffff0243000000b3000000b3ffff8f412100000008000000620000000c00000001000000150000000c00000004000000150000000c0000000400000051000000140a000000000000000000008200000011000000000000000000000000000000000000008300000012000000500000007c000000cc00000048090000000000002000cc0083000000120000002800000083000000120000000100080000000000000000000000000000000000150000000000000000000000ffffff00489cdf00ffbf7400bfffff0000007400df9c48009cdfff0000004800bf740000dfffff0000489c009c480000ffffdf000074bf0074000000ffffbf0048000000ffdf9c0074bfff00dfdf9c0001010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010001010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010001010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010001010101010101010113000301010101010104050f100101040500030101010101010a0b00000000000f100101010101010101010101010101010101010101010101010101010a0b00000f1001010104050f1001010a0b0000000901010101010a0b00000f1001010101010405000301010101010100000101010000010101010101010001010101010101010104050901010101010104050f100101010104050f100101010101010113000601010101010101010101010101010101010101010101010101010101010a0b111201021112010104050f100104050f100107080c0d01010a0b11120102111201010101010104050f1001010101000001010100000101010101010100010101010101010101010211120101010101010101010101010101010e0c0d01010101010113000601010101010101010101010101010101010101010101010101010101011300060101040509010101010101010200030101010200030101130006010104050901010101010101010e0c0d01010100000100010000010101010101010004051112010101010101070806010101010101010101010101010101070806010101010101130006010101010101010101010e000000000000000000000c0d0101010101010211120101010e0f100101010101010e0f1001010107080601010211120101010e0f100101010101010107080601010100000000000000010101010101010004051112010101010101010e0f1001010101010101010101010101010a0b0c0d010101010113000601010101010101010101010101010101010101010101010101010101010e0f1001010102111201010101010a0b0f1001010107080601010e0f10010101021112010101010101010a0b0c0d01010000000100000001010101010101000101010101010101010101130003010101010101010101010e000000090e11120101010101130006010101010101010101010101010101010101010101010101010101010a0b0f1001010102000301010101010a0b0f10010101130006010a0b0f100101010200030101010e000000090e1112010100000001000000010101010101010001010101010101010101010a0b0c0d01010101010101010200060101130000030101010101130006010101010101010101010e000000000000000000000c0d01010101010a0b0f100101010200030101010101010e0011120104050f10010a0b0f10010101020003010102000601011300000301010000010101000001010101010101000101010101010101010101010211120101010101010104050c0d0101010200030101010101130006010101010101010101010101010101010101010101010101010101010a0b0f100101010200030101010101010211140b0000111201010a0b0f100101010200030104050c0d01010102000301010101010101010101010101010101000101010101010101010101010405090101010101010104050901010101020003010101010113000601010101010101010101010101010101010101010101010101010101010e0f100101010e111201010101010107080601010101010101010e0f100101010e111201040509010101010200030101010101010101010101010101010100010101010101010101010101010e0f10010101010101040509010101010211120101010101130006010101010101010101010101010101010101010101010101010101010102111201010a0b0f10010101010101010e0f100101010101010102111201010a0b0f100104050901010101021112010101010101010101010101010101010001010101010101010e03010101070806010101010101010e0f1001010a0b0f1001011311121300060101010101010101010101010101010101010101010101010101010101070806010104050c0d010101010101010a0b0901010101010101070806010104050c0d01010e0f1001010a0b0f100101010101010101010101010101010100010101010101010102090101010a0b0c0d0101010101010708090101020003010101010a0b0000060101010101010101010101010101010101010101010101010101010101010e0f10010e00030101010101010101010a0b11120101010101010e0f10010e000301010107080901010200030101010101010101010101010101010101000101010101010101020000000000000003010101010101010405000000030101010101010104050601010101010101010101010101010101010101010101010101010101010101020000000301010101010101010101010107080003010101010102000000030101010101040500000003010101010101010101010101010101010101000101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101000101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101004c0000006400000000000000000000008200000011000000000000000000000083000000120000002900aa0000000000000000000000803f00000000000000000000803f0000000000000000000000000000000000000000000000000000000000000000220000000c000000ffffffff460000001c00000010000000454d462b024000000c000000000000000e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c0212008300030000001e0004000000070104000400000007010400ef040000410b2000cc00120083000000000012008300000000002800000083000000120000000100080000000000000000000000000000000000150000000000000000000000ffffff00489cdf00ffbf7400bfffff0000007400df9c48009cdfff0000004800bf740000dfffff0000489c009c480000ffffdf000074bf0074000000ffffbf0048000000ffdf9c0074bfff00dfdf9c0001010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010001010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010001010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010001010101010101010113000301010101010104050f100101040500030101010101010a0b00000000000f100101010101010101010101010101010101010101010101010101010a0b00000f1001010104050f1001010a0b0000000901010101010a0b00000f1001010101010405000301010101010100000101010000010101010101010001010101010101010104050901010101010104050f100101010104050f100101010101010113000601010101010101010101010101010101010101010101010101010101010a0b111201021112010104050f100104050f100107080c0d01010a0b11120102111201010101010104050f1001010101000001010100000101010101010100010101010101010101010211120101010101010101010101010101010e0c0d01010101010113000601010101010101010101010101010101010101010101010101010101011300060101040509010101010101010200030101010200030101130006010104050901010101010101010e0c0d01010100000100010000010101010101010004051112010101010101070806010101010101010101010101010101070806010101010101130006010101010101010101010e000000000000000000000c0d0101010101010211120101010e0f100101010101010e0f1001010107080601010211120101010e0f100101010101010107080601010100000000000000010101010101010004051112010101010101010e0f1001010101010101010101010101010a0b0c0d010101010113000601010101010101010101010101010101010101010101010101010101010e0f1001010102111201010101010a0b0f1001010107080601010e0f10010101021112010101010101010a0b0c0d01010000000100000001010101010101000101010101010101010101130003010101010101010101010e000000090e11120101010101130006010101010101010101010101010101010101010101010101010101010a0b0f1001010102000301010101010a0b0f10010101130006010a0b0f100101010200030101010e000000090e1112010100000001000000010101010101010001010101010101010101010a0b0c0d01010101010101010200060101130000030101010101130006010101010101010101010e000000000000000000000c0d01010101010a0b0f100101010200030101010101010e0011120104050f10010a0b0f10010101020003010102000601011300000301010000010101000001010101010101000101010101010101010101010211120101010101010104050c0d0101010200030101010101130006010101010101010101010101010101010101010101010101010101010a0b0f100101010200030101010101010211140b0000111201010a0b0f100101010200030104050c0d01010102000301010101010101010101010101010101000101010101010101010101010405090101010101010104050901010101020003010101010113000601010101010101010101010101010101010101010101010101010101010e0f100101010e111201010101010107080601010101010101010e0f100101010e111201040509010101010200030101010101010101010101010101010100010101010101010101010101010e0f10010101010101040509010101010211120101010101130006010101010101010101010101010101010101010101010101010101010102111201010a0b0f10010101010101010e0f100101010101010102111201010a0b0f100104050901010101021112010101010101010101010101010101010001010101010101010e03010101070806010101010101010e0f1001010a0b0f1001011311121300060101010101010101010101010101010101010101010101010101010101070806010104050c0d010101010101010a0b0901010101010101070806010104050c0d01010e0f1001010a0b0f100101010101010101010101010101010100010101010101010102090101010a0b0c0d0101010101010708090101020003010101010a0b0000060101010101010101010101010101010101010101010101010101010101010e0f10010e00030101010101010101010a0b11120101010101010e0f10010e000301010107080901010200030101010101010101010101010101010101000101010101010101020000000000000003010101010101010405000000030101010101010104050601010101010101010101010101010101010101010101010101010101010101020000000301010101010101010101010107080003010101010102000000030101010101040500000003010101010101010101010101010101010101000101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101000101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101000c00000040092900aa000000000000001200830000000000040000002701ffff030000000000
Принимаем стену толщиной 640мм.
Наружные стены выполнены из пустотного керамического кирпича плотностью 1400 кг/м3 с размерами 250×120×65мм сплошной кладки на цементно-известковом растворе. Толщина наружных стен 640мм( наружная верста-120мм,воздушная прослойка-50мм,пенополистерол-90мм,внутренняя верста-380мм).
Утеплитель устанавливаем, плотно прижимая его к внутренней версте, предварительно раскроив его на высоту 5-ти рядов. Для установки гибких связей в пенополистероле вырезают борозды 3010009000003c602000000002002000000002002000026060f003604574d464301000000000001006a480000000001000000140400000000000014040000010000006c00000000000000000000000f0000000e0000000000000000000000bf010000a201000020454d4600000100140400000c00000001000000000000000000000000000000900600001a040000d601000025010000000000000000000000000000f02b070088780400460000002c00000020000000454d462b014001001c000000100000000210c0db01000000600000006000000046000000980100008c010000454d462b224004000c000000000000001e4009000c00000000000000244001000c000000000000003040020010000000040000000000803f214007000c0000000000000008400005e4000000d80000000210c0db01000000000000000000000000000000000000000100000089504e470d0a1a0a0000000d49484452000000100000000f08020000006211d878000000017352474200aece1ce9000000097048597300000ec400000ec401952b0e1b0000006049444154285363fcffff3f0329808914c520b58354c381524620283d00f70e8600b24781a1f4fffffe12b050c97e38db63ce7db00c0660808940f540cc02eb24a001cd1ec21a48b301a21ae26e64ffe0f0035809b22f217ab07b8471f0a52500e78ce6680ae80a7b0000000049454e44ae426082000840010824000000180000000210c0db01000000030000000000000000000000000000001b40000040000000340000000100000002000000000000bf000000bf000080410000704103000000000000b3000000b3ffff7f41000000b3000000b3ffff6f412100000008000000620000000c00000001000000150000000c00000004000000150000000c00000004000000510000001801000000000000000000000f0000000e00000000000000000000000000000000000000100000000f0000005000000050000000a000000078000000000000002000cc00100000000f00000028000000100000000f00000001000400000000000000000000000000000000000a0000000000000000000000ffffff000074bf00ffbf7400bfffff000000740074000000ffffbf0048000000ffdf9c001111111111111111111111111111111111111111111111111289114567111111145894503111111111450003111111111114503111111111114500031111111114503458911111111203114567111111111111111111111111111111111111111111111111111111111111111111111111111111111111114c0000006400000000000000000000000f0000000e0000000000000000000000100000000f0000002900aa0000000000000000000000803f00000000000000000000803f0000000000000000000000000000000000000000000000000000000000000000220000000c000000ffffffff460000001c00000010000000454d462b024000000c000000000000000e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c020f001000030000001e000400000007010400040000000701040071000000410b2000cc000f001000000000000f0010000000000028000000100000000f00000001000400000000000000000000000000000000000a0000000000000000000000ffffff000074bf00ffbf7400bfffff000000740074000000ffffbf0048000000ffdf9c001111111111111111111111111111111111111111111111111289114567111111145894503111111111450003111111111114503111111111114500031111111114503458911111111203114567111111111111111111111111111111111111111111111111111111111111111111111111111111111111110c00000040092900aa000000000000000f00100000000000040000002701ffff0300000000003см с шагом 500мм, куда укладывают гибкие связи и заполняют раствором.
Характер привязки стен к координационным
осям
Над проёмами в стенах уложены сборные железобетонные перемычки. Перемычки укладывают на кирпичные стены по слою цементного раствора М50.
Спецификация элементов перемычек
|
Позиция |
Обозначение |
Наименование |
Количество на этаж |
Всего |
Масса ед., кг |
Примечание |
||
|
1 |
2 |
3 |
||||||
|
1 |
Серия 1.038.1-1 выпуск 1 |
5ПБ25-27 |
28 |
24 |
24 |
78 |
338 |
|
|
2 |
3ПБ21-8 |
12 |
12 |
12 |
36 |
137 |
||
|
3 |
5ПБ18-27 |
12 |
14 |
14 |
40 |
250 |
||
|
4 |
3ПБ18-8 |
6 |
7 |
7 |
20 |
119 |
||
|
5 |
3ПБ25-8 |
2 |
- |
- |
2 |
162 |
||
|
6 |
3ПБ13-37 |
66 |
66 |
66 |
198 |
85 |
||
|
7 |
Серия 1.038.1-1 выпуск 1 |
1ПБ10-1 |
12 |
12 |
12 |
36 |
20 |
|
|
8 |
1ПБ13-1 |
8 |
8 |
8 |
24 |
25 |
Ведомость перемычек
|
Марка |
Схема сечения |
|
Проёмы №: 1;5;6;10;11;12;13; 15;16;18;19;20 |
|
|
Проёмы №: 2;3;4;7;8;9; 14;17 |
|
|
Позиция 1 |
|
|
Позиция 2 |
Перекрытия
В здании запроектированы сборные железобетонные перекрытия из многопустотных плит (что повышает их звукоизоляцию и улучшает термоизоляционные свойства) толщиной 220мм. В местах пропуска комуникаций и вентблоков запроектированы ребристые плиты перекрытий.
Плиты перекрытия опираются на несущие стены короткими сторонами по слою свежего цементно-песчаного раствора на 200мм.
Пустоты в торцах плит перекрытия на глубину 200мм заделываются бетоном. Это предохраняет концы плит от продавливания вышележащей стеной, а также улучшает тепло- и звукоизоляцию перекрытий.

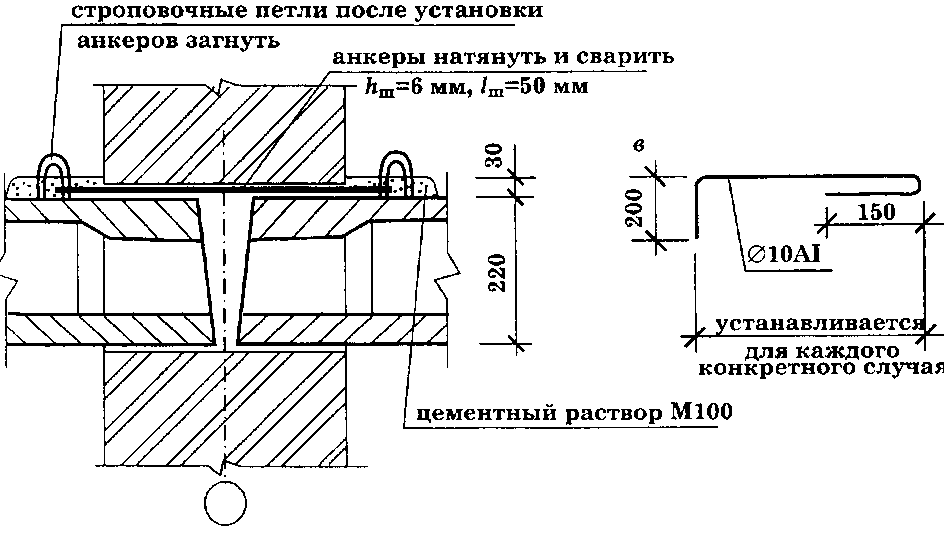

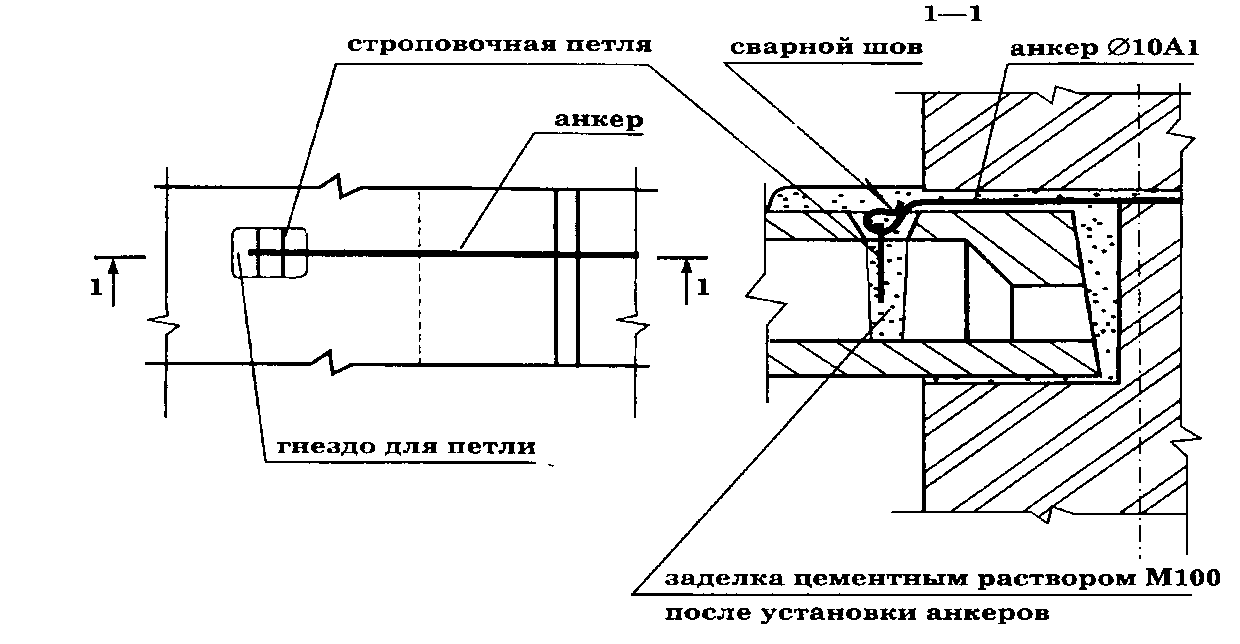

Анкерные связи устанавливают цепочкой через всё здание в каждой третьей- четвёртой плите ряда. После установки анкеров подъёмные петли загибают, анкеры и петли накрывают для защиты от коррозии слоем цементно- песчаного раствора толщиной 30 мм.
Спецификация элементов плит покрытий
|
Пози- ция |
Обозна- чение |
Наимено- вание |
Количество на этаж |
Всего |
Масса еденицы, кг |
Приме- чание |
||
|
1 |
2 |
3 |
||||||
|
1 |
Серия 1.141-1 выпуск 60 |
ПК36.12-3Т |
18 |
18 |
18 |
54 |
1280 |
|
|
2 |
ПК36.15-3Т |
58 |
58 |
58 |
168 |
1700 |
Лестницы
В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, ограждённых капитальными стенами. Лестничный марш и площадки подобраны по каталогу на основании расчёта.
Расчёт лестничной площадки:
Высота этажа- 2,8м
Уклон лестницы- 1:2
Размеры
ступеней-150010009000003c602000000002002000000002002000026060f003604574d464301000000000001006a480000000001000000140400000000000014040000010000006c00000000000000000000000f0000000e0000000000000000000000bf010000a201000020454d4600000100140400000c00000001000000000000000000000000000000900600001a040000d601000025010000000000000000000000000000f02b070088780400460000002c00000020000000454d462b014001001c000000100000000210c0db01000000600000006000000046000000980100008c010000454d462b224004000c000000000000001e4009000c00000000000000244001000c000000000000003040020010000000040000000000803f214007000c0000000000000008400005e4000000d80000000210c0db01000000000000000000000000000000000000000100000089504e470d0a1a0a0000000d49484452000000100000000f08020000006211d878000000017352474200aece1ce9000000097048597300000ec400000ec401952b0e1b0000006049444154285363fcffff3f0329808914c520b58354c381524620283d00f70e8600b24781a1f4fffffe12b050c97e38db63ce7db00c0660808940f540cc02eb24a001cd1ec21a48b301a21ae26e64ffe0f0035809b22f217ab07b8471f0a52500e78ce6680ae80a7b0000000049454e44ae426082000840010824000000180000000210c0db01000000030000000000000000000000000000001b40000040000000340000000100000002000000000000bf000000bf000080410000704103000000000000b3000000b3ffff7f41000000b3000000b3ffff6f412100000008000000620000000c00000001000000150000000c00000004000000150000000c00000004000000510000001801000000000000000000000f0000000e00000000000000000000000000000000000000100000000f0000005000000050000000a000000078000000000000002000cc00100000000f00000028000000100000000f00000001000400000000000000000000000000000000000a0000000000000000000000ffffff000074bf00ffbf7400bfffff000000740074000000ffffbf0048000000ffdf9c001111111111111111111111111111111111111111111111111289114567111111145894503111111111450003111111111114503111111111114500031111111114503458911111111203114567111111111111111111111111111111111111111111111111111111111111111111111111111111111111114c0000006400000000000000000000000f0000000e0000000000000000000000100000000f0000002900aa0000000000000000000000803f00000000000000000000803f0000000000000000000000000000000000000000000000000000000000000000220000000c000000ffffffff460000001c00000010000000454d462b024000000c000000000000000e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c020f001000030000001e000400000007010400040000000701040071000000410b2000cc000f001000000000000f0010000000000028000000100000000f00000001000400000000000000000000000000000000000a0000000000000000000000ffffff000074bf00ffbf7400bfffff000000740074000000ffffbf0048000000ffdf9c001111111111111111111111111111111111111111111111111289114567111111145894503111111111450003111111111114503111111111114500031111111114503458911111111203114567111111111111111111111111111111111111111111111111111111111111111111111111111111111111110c00000040092900aa000000000000000f00100000000000040000002701ffff030000000000
300мм
Ширина марша-1,75м
1.Определяем ширину лестничной клетки:
В=2В+100+2
1,75+100=3,6м
2. Высота одного марша:
Hэт / 2=2800010009000003ee02000000002c02000000002c02000026060f004e04574d46430100000000000100e2d800000000010000002c040000000000002c040000010000006c0000000000000000000000100000000e0000000000000000000000db010000a201000020454d46000001002c0400000c00000001000000000000000000000000000000900600001a040000d601000025010000000000000000000000000000f02b070088780400460000002c00000020000000454d462b014001001c000000100000000210c0db01000000600000006000000046000000780100006c010000454d462b224004000c000000000000001e4009000c00000000000000244001000c000000000000003040020010000000040000000000803f214007000c0000000000000008400005c4000000b80000000210c0db01000000000000000000000000000000000000000100000089504e470d0a1a0a0000000d49484452000000110000000f08020000008dd3b346000000017352474200aece1ce9000000097048597300000ec400000ec401952b0e1b0000004049444154384f63fcffff3f0389808944f520e5c359cf83b99e8c40e039f701fe80612423ac19feffdf5f82cb588f39f78146620072ec418e1f5afa6730a70300b1022c0dd1ef2ff60000000049454e44ae426082000840010824000000180000000210c0db01000000030000000000000000000000000000001b40000040000000340000000100000002000000000000bf000000bf000088410000704103000000000000b3000000b3ffff8741000000b3000000b3ffff6f412100000008000000620000000c00000001000000150000000c00000004000000150000000c0000000400000051000000500100000000000000000000100000000e00000000000000000000000000000000000000110000000f000000500000004c0000009c000000b4000000000000002000cc00110000000f00000028000000110000000f0000000100040000000000000000000000000000000000090000000000000000000000ffffff00dfffff0000489c00df9c4800bfffff00000074009c480000ffffdf00111111111111111110010101111111111111111110010101111111111111111110010101111111111111111110010101111230411111111110f6f91a1111111111111111100101015600000007811111100101021111111111111111100101011112304111111111100101011111111111111111100000001111111111111111100708011111111111111111100101011111111111111111100101011111111111111111100004011111111111111111100000004c000000640000000000000000000000100000000e0000000000000000000000110000000f0000002900aa0000000000000000000000803f00000000000000000000803f0000000000000000000000000000000000000000000000000000000000000000220000000c000000ffffffff460000001c00000010000000454d462b024000000c000000000000000e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c020f001100030000001e00040000000701040004000000070104008d000000410b2000cc000f001100000000000f0011000000000028000000110000000f0000000100040000000000000000000000000000000000090000000000000000000000ffffff00dfffff0000489c00df9c4800bfffff00000074009c480000ffffdf00111111111111111110010101111111111111111110010101111111111111111110010101111111111111111110010101111230411111111110f6f91a1111111111111111100101015600000007811111100101021111111111111111100101011112304111111111100101011111111111111111100000001111111111111111100708011111111111111111100101011111111111111111100101011111111111111111100004011111111111111111100000000c00000040092900aa000000000000000f00110000000000040000002701ffff0300000000002=1400мм
3.Число подступёнков в одном марше:
N=1400010009000003ee02000000002c02000000002c02000026060f004e04574d46430100000000000100e2d800000000010000002c040000000000002c040000010000006c0000000000000000000000100000000e0000000000000000000000db010000a201000020454d46000001002c0400000c00000001000000000000000000000000000000900600001a040000d601000025010000000000000000000000000000f02b070088780400460000002c00000020000000454d462b014001001c000000100000000210c0db01000000600000006000000046000000780100006c010000454d462b224004000c000000000000001e4009000c00000000000000244001000c000000000000003040020010000000040000000000803f214007000c0000000000000008400005c4000000b80000000210c0db01000000000000000000000000000000000000000100000089504e470d0a1a0a0000000d49484452000000110000000f08020000008dd3b346000000017352474200aece1ce9000000097048597300000ec400000ec401952b0e1b0000004049444154384f63fcffff3f0389808944f520e5c359cf83b99e8c40e039f701fe80612423ac19feffdf5f82cb588f39f78146620072ec418e1f5afa6730a70300b1022c0dd1ef2ff60000000049454e44ae426082000840010824000000180000000210c0db01000000030000000000000000000000000000001b40000040000000340000000100000002000000000000bf000000bf000088410000704103000000000000b3000000b3ffff8741000000b3000000b3ffff6f412100000008000000620000000c00000001000000150000000c00000004000000150000000c0000000400000051000000500100000000000000000000100000000e00000000000000000000000000000000000000110000000f000000500000004c0000009c000000b4000000000000002000cc00110000000f00000028000000110000000f0000000100040000000000000000000000000000000000090000000000000000000000ffffff00dfffff0000489c00df9c4800bfffff00000074009c480000ffffdf00111111111111111110010101111111111111111110010101111111111111111110010101111111111111111110010101111230411111111110f6f91a1111111111111111100101015600000007811111100101021111111111111111100101011112304111111111100101011111111111111111100000001111111111111111100708011111111111111111100101011111111111111111100101011111111111111111100004011111111111111111100000004c000000640000000000000000000000100000000e0000000000000000000000110000000f0000002900aa0000000000000000000000803f00000000000000000000803f0000000000000000000000000000000000000000000000000000000000000000220000000c000000ffffffff460000001c00000010000000454d462b024000000c000000000000000e000000140000000000000010000000140000000400000003010800050000000b0200000000050000000c020f001100030000001e00040000000701040004000000070104008d000000410b2000cc000f001100000000000f0011000000000028000000110000000f0000000100040000000000000000000000000000000000090000000000000000000000ffffff00dfffff0000489c00df9c4800bfffff00000074009c480000ffffdf00111111111111111110010101111111111111111110010101111111111111111110010101111111111111111110010101111230411111111110f6f91a1111111111111111100101015600000007811111100101021111111111111111100101011112304111111111100101011111111111111111100000001111111111111111100708011111111111111111100101011111111111111111100101011111111111111111100004011111111111111111100000000c00000040092900aa000000000000000f00110000000000040000002701ffff030000000000
150=9
4.Длина горизонтальной проекции:
α=300×(N-1)=300×8=2400мм
5.Число проступей:
9-1=8
Принимаем ширину лестничной промежуточной лощадки- 1650мм.
Ширина этажной площадки- 1650мм.
Тогда полная ширина лестничной клетки:
2400+1650+1650=5700мм.
Перегородки
Перегородки в здании из керамического кирпича. Толщина перегородок: межкомнотных-120мм, межквартирных-380мм.
Перегородки санитарных узлов выкладывают по металлическому шаблону. После укладки двух рядов его убирают.Кладку ведут с перевязкой швов на растворах М100.
Зазоры между перегородками и стенами тщательно конопатят.
Устойчивость перегородок обеспечивается укладкой арматуры в горизонтальные швы и вертикальные штрабами, оставленные в местах примыкания к капитальным стенам.
Кровля
В здании запроектирована чердачная стропильная крыша.Кровля выполнена из металлочерепицы, с холодным чердаком.
Кровлю поддерживает стропильная система, состоящая из мауэрлатов- опорных брусьев, укладываемых на наружные стены, стоек и прогонов устанавливаемых в середине здания; стропил- балок, уложеных по скату, и опалубки из досок, скомбинированой с обрешёткой из брусков, на которые непосредственно укладывается кровельный материал. Шаг стропил-1 м.
Металлочерепица представляет собой профилированые листы с продольными волнами и поперечными гофрами, конфигурация которых воспроизводит вид традиционной черепицы.Толщина-0,5мм ; полезная ширина- 1100мм; максимальная длина- 7м.Шаг поперечного рисунка – 350мм.
Обрешётка крепится к стропилам при помощи гвоздей. Между стропилами и обрешёткой укладывается слой пароизоляции. Листы металлочерепицы крепятся к обрешётке при помощи шурупов, с учётом 6 штук на 1 м2.
Наружный организованный водосток равен:
Общая площадь кровли:
Sобщ=573 м2
Из расчёта одна воронка обслужит 33 м2 кровли
Количество водосточных труб:
Nтруб= штук.
Наружная и внутренняя отделка
Наружная отделка:
Цокольная часть здания облицовывается плитками декоративного камня.
Наружная стена облицована керамическим кирпичом.
Внутренняя отделка:
В коридорах стены отштукатурены и покрыты специальными красками.
В комнатах стены оклеены обоями. В кухнях на высоту рабочей зоны(1 метр от уровня пола) стена облицована плиткой. Остальная часть стены оштукатурена и покрыта специальной краской.
Санузел облицован керамической плиткой.
Полы
Дощатые полы
Для покрытия деревянных полов применяются древесина хвойных и лиственных пород. Это строганные шпунтованные доски первого и второго сорта. Толщина досок составляет 29мм. Ширина досок после острожки, выборки гребней и пазов, составляет 115мм.
Для лаг применяются доски 2-го и 3-го сорта влажностью не более 18%.Толщина лаг-50мм, а подкладок-30мм; ширина лаг-100мм.
В качестве звукоизоляции служат звукоизоляционные ленточные подкладки .
Устройство досчатого пола заканчивается установкой плинтусов между полом и стеной по всему периметру помещения. Для крепления плинтусов в стенах через каждые 70см электродрелью просверливается отверстие и забиваются деревянные пробки.
Для обеспечения звукоизоляции между плинтусом и стеной устраиваются прокладки из мягкой древесноволокнистой плиты или другого материала.
Плиточные полы
Плиточные полы устраиваются в санузлах. Эти полы представляют собой конструкцию, в которую входят следующие элементы:
Покрытие из керамических плиток.
Прослойка, связывающая покрытие с перекрытием.
Стяжка из цементно-песчаного раствора.
Гидроизоляционный слой.
Звукоизоляционный слой.
Плита перекрытия.
В коридорах предусмотрены линолиумные полы.
Основанием под линолиумный пол служит лёгкий бетон. При устройстве пола покрытие из синтетических материалов укладывается на древесноволокнистые плиты. Раскладка плит по огрунтованному основанию выполняется в разбежку с зазорами между листами 3-5 мм. Наклеиваются плиты на горячей битумной мастике.
При примыкании полов к стенам особое внимание уделяется звукоизоляции. Полы отделяются от стен упругими прокладками. Зазоры около 10 мм в примыканиях полов к стенам перекрываются деревянными плинтусами.
В санузлах гидроизоляционный ковёр подстилающего слоя заводится на стену на высоту 0,3 м.Поверх него устраивается плинтус из керамических плиток на армированном стальной сеткой цементно-песчаном растворе
|
Номер помеще-ния |
Тип пола |
Схема пола |
Элементы пола и их толщина, мм |
Площадь, м2 |
2.8. Окна и двери.
Окна запроектированы с тройным остеклением (со стеклопакетами и стеклом изнутри) со спаренными переплётами, двухстворчатые.
Всего запроектировано 2 типа окон:

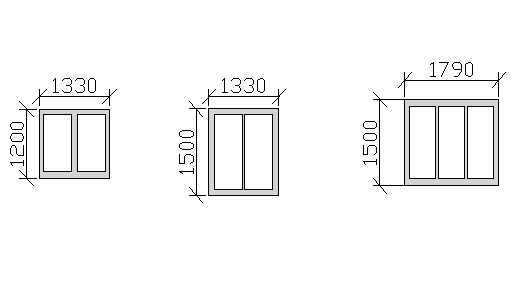

Эскизы окон
Запроектировано 3 типа дверей:
Эскизы дверей
Ведомость проёмов
|
Марка поз |
Размер проёма в кладке bxh, мм. |
|
ОК1 |
1790×1500 |
|
ОК2 |
1330×1500 |
|
ОК3 |
1200×1500 |
|
ДБ1 |
900×2000 |
|
ДБ2 |
600×2000 |
|
ДБ3 |
1930×2100 |
Спецификация элементов заполнения
|
Позиция |
Обозначение |
Марка |
Кол-во |
|
ОКНА |
|||
|
ОК1 ОК2 ОК3 |
О3С15 – 17,9СПС О3С15 – 13,3СПС ОС12 – 13,3СП |
15 – 17,9 15 – 13,3 12 – 13,3 |
36 18 2 |
|
ДВЕРИ |
|||
|
Д1 Д2 Д3 |
ДВДГ 20-9Ф ДВДГ 20-6Ф ДВДГ 21-19,3Ф |
20 – 9 20 – 6 21 – 19,3 |
66 36 2 |
Спецификация основных сборных железобетонных конструкций
|
Поз |
Обозначение |
Наименование |
Количество |
Масса ед., кг |
Примечание |
|
Плиты перекрытий |
|||||
|
1 |
Серия 1.141-1 выпуск 60 |
ПК36.12-3Т |
54 |
1280 |
|
|
2 |
ПК36.15-3Т |
168 |
1700 |
||
|
Фундаменты |
|||||
|
1 |
ГОСТ 13580-85 |
ФЛ12.12-1 |
81 |
780 |
|
|
2 |
ГОСТ 13580-85 |
ФЛ10.12-1 |
34 |
650 |
|
|
3 |
ГОСТ 13580-85 |
ФЛ10.24-1 |
4 |
1380 |
|
|
4 |
ГОСТ 13580-85 |
ФЛ12.24-1 |
8 |
1630 |
|
|
5 |
ГОСТ 13580-85 |
ФЛ10.8-1 |
18 |
420 |
|
|
6 |
ГОСТ 13580-85 |
ФЛ12.8-1 |
1 |
500 |
|
|
Лестничные марши и площадки |
|||||
|
ЛП1 |
Серия 1.152.1-8 выпуск 1 |
2ЛП22.15-4-К |
6 |
1200 |
|
|
ЛП2 |
ЛПФ28.11-5 |
6 |
900 |
||
|
ЛМ1 |
Серия 1.151.1-6 выпуск 1 |
1ЛМ27.12.14-4 |
8 |
1520 |
|
|
ЛМ2 |
Серия 1.251.1-4 выпуск 1 |
2ЛМФ42.15.18-5 |
2 |
1160 |
|
|
Перемычки |
|||||
|
1 |
Серия 1.038.1-1 выпуск 1 |
5ПБ25-27 |
78 |
338 |
|
|
2 |
3ПБ21-8 |
36 |
137 |
||
|
3 |
5ПБ18-27 |
40 |
250 |
||
|
4 |
3ПБ18-8 |
20 |
119 |
||
|
5 |
3ПБ25-8 |
2 |
162 |
||
|
6 |
3ПБ13-37 |
198 |
85 |
||
|
7 |
Серия 1.038.1-1 выпуск 1 |
1ПБ10-1 |
36 |
20 |
|
|
8 |
1ПБ13-1 |
24 |
25 |
Список литературы
Л.М.Ржецкая,Т.П.Макогон «Гражданские и промышленные здания» – Мн.Дизайн «Про».2002.
А.С.Козловский «Кровельные работы» - М. «Высшая школа» .1973
В.Н.Дамье-Вульсон, Н.Н.Завражин «Устройство полов» - М. «Высшая школа». 1986.
В.М.прасол «Проектирование жилых и общественных зданий» - Гомель 2005.
А.З.Буханов, Е.Н. Белоконев, Т.М.Белоконева, А.А.Чистяков «Основы архитектуры зданий и сооружений» - Феникс 2008.
Б.А.Миткин, А.И.Титов «Справочное пособие по отделочным работам»- Мн. «Вышейшая школа» 1977.
В.И.Рыженков «Кровли, крыши, мансарды» - М. «Оникс» 2005.
А.С.Стаценко, А.И.Тамкович «Технология и организация строительного производства» - Мн. «Вышэйшая школа» 2000.
Для подготовки данной применялись материалы сети Интернет из общего доступа
