Антенна излучающая

Антенна излучающая

Пояснительная записка к курсовому проекту 08.092.54ИС1

Выполнил: студент группы 54ИС1 Новицкий Андрей

Санкт-Петербургский Государственный Морской Технический Университет

Кафедра 50

Санкт-Петербург

2003

Введение

К одной из важнейшей научно-технической проблеме современности можно отнести освоение водного пространства.

Освоение океана повлекло множество технических проблем. Одной из них являлась невозможность заглянуть в глубины океана, узнать особенности дна, наличие и особенности подводных обитателей. С появлением судов и устройств, способных пребывать под водой более или менее долго, возникла проблема передачи информации: связь с другими объектами, сканирование окружающего пространства и прочее.

Акустические (звуковые) волны, благодаря своей природы, свойствам водной среды, способны возбуждаться при сравнительно малых затратах энергии, и распространяться на большие расстояния, при некоторых условиях на тысячи и десятки тысячи километров.

С помощью гидроакустических средств (ГАС) производят картографирование дна морей и океанов и обнаруживают предметы (эхолоты и гидролокаторы бокового обзора), осуществляют водную связь (средства гидроакустической связи), обеспечивают безопасность плавания судов, измерение скорости хода и глубины под килем (средство судовождения), производят поиск скопления рыб, управление автономными подводными приборами, доставляющими информацию о состоянии подводной обстановки (средств телеметрии и телеуправления), обнаруживают и определяют координаты подводных объектов.

Процесс преобразования электрической энергии в акустическую выполняют подводные электроакустические излучатели и приёмники, входящие в состав антенны, и называемые гидроакустическими преобразователями (ГАП).

Конструкцию антенны определяют, в основном, её назначение и местоположение. Так, антенны судовых гидроакустических систем можно размещать на корпусе судна, буксировать или опускать за борт; антенны стационарных гидроакустических станций устанавливают на фундаментальных опорах в прибрежных районах, у входов в порты, в районах рейдовых стоянок и т.п.

Техническими параметрами гидролокационных станций (ГАС) являются: рабочая частота (от единицы до десятков килогерц), излучаемая акустическая мощность (от сотен ватт до сотен киловатт), ширина диаграммы направленности антенны в режимах излучения и приема в главных плоскостях, форма и длительность излучаемых импульсов, уровень усиления приемного тракта, ширина полосы частот приемного тракта. ГАС, которые не излучают акустическую энергию и предназначены для обнаружения и определения пеленга (курсового угла) подводного объекта по производимому им шуму, в частности движущегося судна, относят к пассивным средствам ШПС – полоса рабочих частот, ширина диаграммы направленности антенны, коэффициента усиления приемного тракта.

В данной работе для обеспечения ХН с малыми боковыми максимумами предлагается ромбический поршень, у которого величина бокового максимума меньше 5%.

Основная часть:

1. Выбор формы, определения размеров антенны и направленности

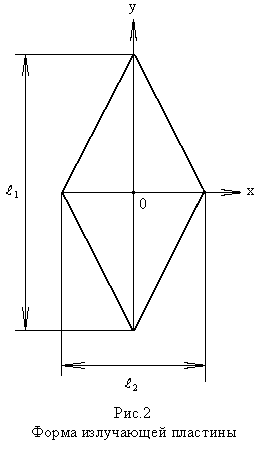

Для обеспечения малой величины бокового максимума (10%) выбираем излучающую пластину в форме плоского ромба, характеристика направленности которого выражается формулой

R()=, (1)

где - длина диагонали, - длина волны в воде.

м

По заданию, в осевой диагональной плоскости угловая ширина главного лепестка на уровне 0,7 в плоскости х0z равна, а в плоскости у0z .

Обозначим аргумент функции (1) через , то есть . Получаем уравнение

, откуда

, (2)

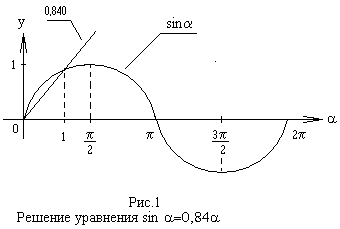

Построим графики и 0,84; корень уравнения находится в точке пересечения обоих графиков, которой соответствует значение . Следовательно , длина диагонали .

Для м.

Для м.

Проверка решения уравнения (2). Подставляем с очень малой погрешностью.

Таким образом, волновые размеры диагоналей равны и . Соответствующие выражения для характеристик направленности имеют вид , .

В формуле угол отчитывается от оси z, проходящей через точку пересечения диагоналей ромба, в плоскости x0z; в формуле угол также отсчитывается от оси z, но в плоскости y0z.

Излучающая пластина совмещена с плоскостью х0у, которой ось z перпендикулярна.

Нули в направлениях, определяемых из уравнений

, m=1,2,3...... (3)

, , , и т.д.

Направления боковых максимумов (приближенно):

; ; и т.д.

Аналогично все повторяется для , формулы те же.

Коэффициент осевой концентрации, учитывая немалые размеры излучающей поверхности, рассчитывается по формуле

или , (4)

где S – активная площадь антенны

Подставляя значения и , получаем

Для плоскости х0z ( ДН содержит только один главный лепесток: и , а , то есть последующих нулевых направлений нет. В плоскости y0z значения углов и величины боковых максимумов даны в следующей таблице 1:

Таблица 1

7,8

11,8

15,8

19,9

24,1

28,5

33,0

0

0,045

0

0,016

0

0,008

0

Таблица 2

, град.

1

2

2,5

3

4

5

0,94

0,89

0,70

0,60

0,38

0,20

В плоскости х0z () значения углов и величины боковых максимумов дана в следующей таблице 2:

Таблица 3

32

54

90

0

0,0055

0

Таблица 4

,град.

5

10

15

20

0,91

0,71

0,44

0,20

Как видно из таблиц, наибольший боковой максимум равен 0,045, то есть составляет 4,5%. Следовательно, требования задания выполнено, что обеспечено выбором формы антенны, при которой амплитуда колебаний уменьшается от середины к краю.

2. Колебательная система преобразователя

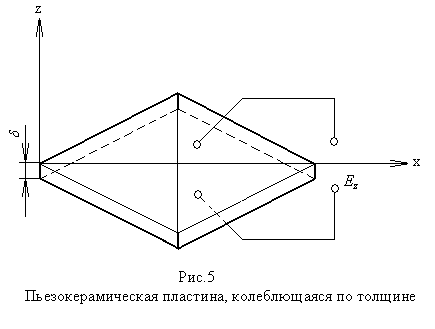

По заданию, колебательная система преобразователя – полуволновая, то есть пьезо-

керамическая поршневая пластина не нагружена накладками (рис.5). Боковые размеры пластины велики по сравнению с ее толщиной. Электроды наложены на большие грани, перпендикулярные оси z.

Необходимые расчетные формулы даны в §9.6 [1] и в пособии [2].

Резонансная частота при продольном пьезоэффекте определяется из уравнения

,

где - скорость распространения волны в пластине, измеренная при разомкнутых электродах.

Для дальнейших расчетов требуется знать конкретный пьезоэлектрический материал, марку пьезокерамики.

3. Чувствительность излучателя

Эффективность излучателя можно оценить давлением P, которое он создает в точке, в направлении главного максимума при определенном электрическом напряжении U на входе. Такая оценка называется чувствительностью излучателя и определяется по формуле

, (6)

где r – расстояние до точки измерения давления. Если принять r=1м и U=1В, то величина .

Для определения акустического давления воспользуемся известным соотношением между излучаемой мощностью и давлением на оси

Допустимая удельная мощность излучения ограничивается порогом кавитации , величина которого тем выше, чем меньше длительность импульса и больше гидростатическое давление (заглубление антенны). При и [2]. Зависимость от определяется формулой

По заданию, =100м, получаем . С учетом длительности можем принять . Тогда , - излучаемая площадь антенны.

Из выражения (4) находим звуковое давление

Таким образом, чувствительность излучателя

Выбор активного материала и расчет электрических параметров

Основным назначением рассматриваемой антенны является излучение акустической энергии. Известно, что при одинаковой напряженности электрического поля наибольшая мощность излучения будет у преобразователей из пьезокерамики составов ЦТБС-3, ЦТС-19 и ЦТСНВ-1 [1]. Следовательно, для получения наибольшей удельной акустической мощности при наименьшей величины напряжения целесообразно использовать указанные активные материалы. Остановимся на ЦТБС-3, приведем значения ее постоянных:

Толщину пьезокерамической пластины определим, принимая заданную частоту 250 кГц за частоту резонанса, так как антенна излучающая, тогда

Статическая электрическая емкость пластины

,

где - площадь электрода.

Эквивалентное сопротивление электрических потерь

,

Емкостное сопротивление



Коэффициент электромеханической трансформации

Сопротивление электрических потерь на резонансе

Емкостное сопротивление на резонансной частоте

Акустическая мощность излучения при резонансе

Здесь - КПД, учитывающий механические потери; принимаем . Величина - активное сопротивление излучения, соответствует немалым волновым размерам пластины:

Частотная зависимость акустической мощности вблизи резонанса

,

где - механическая добротность

При такой высокой добротности резонансная кривая мощности представляется весьма узкополосной: относительная ширина полосы и

Электрический импеданс преобразователя образован из сопротивлений электрической части и приведенных к ней механических:

.

На частоте механического резонанса , сумма , так как

>>; .

Импеданс , Ом

Конструкция антенны

Кабель 3 марки ПГЭШ-1.0 вклеивается в хвостовик корпуса 2, выполненного из латуни Л-63. Хвостовик корпуса вместе с кабелем вулканизируется резиной. Сырьем для вулканизации служит сырая резина марки С-576. Текстолитовая шайба 5 и пенопластовая обойма 4 склеиваются клеем К-153. В обойму из полиуретана вклеивается пьезокерамический преобразователь 1 с припаянными проводниками. Провод укладывается в канал блока, он припаян к кабелю 3 и к преобразователю. Рабочую поверхность преобразователя и части образующей корпус 2 смазывают клеем. Затем осуществляется заливка компаундом

6. Измерение характеристики направленности (ХН)

Измерения характеристики направленности (ХН) излучателей и приемников звука является простой операцией, но требует выполнения ряда условий для получения правильных результатов.

Испытуемый преобразователь (излучатель, приемник) поворачивается вокруг оси, перпендикулярной плоскости в которой определяется ХН. Расстояние между излучателем и приемником следует выбирать так, чтобы ХН полностью сформировалась, то есть не зависят от дальнейшего увеличения . Обычно пользуются приближенной оценкой этой величины

0,161м

где L – максимальный габаритный размер преобразователя (антенны).

Если за критерий взять среднюю фазовую ошибку, то относительная погрешность измерения направленности антенны размером L будет равна

=

Расстояние r по этому критерию оценивается неравенством

Если же излучение и прием осуществляются излучателями заключительных размеров, то расстояние r отвечает неравенству

Условия измерений должны соответствовать свободному полю, чтобы при каждом новом повороте регистрировался (измерялся) только прямой сигнал, распространяющийся от излучателя к приемнику.

Поворот системы производится электромеханических приводом – двигателем и набором шестерней, обеспечивающих приемлемую частоту вращения, определяемую скоростью фиксации сигналов, характером среды и требуемой точностью структуры ХН.

Для регистрации ХН в полярных координатах используют круглые бланки, поворачивающиеся синхронно с поворотом испытуемого преобразователя.

Синхронизация движения бумаги и вращения испытуемого преобразователя лучше всего обеспечивается сельсильной связью: ось сельсина – датчика механически соединяется с валом, непосредственно вращающим преобразователем, а ось сельсина – приемника – с осью вращения бланка. Сельсины обеспечивают точность передачи угла порядка 0,5°, что вполне достаточно для большинства акустических измерений.

Заключение

Спроектирован излучающий преобразователь в виде пьезокерамического поршня в форме ромба. Такая форма обеспечивает малый уровень боковых максимумов (4,5%). Эффективность преобразователя достаточна, благодаря применению пьезокерамического материала состава ЦТБС-3.

Требования задания по направленности антенны выполнено с соответствующим выбором размеров (диагоналей) излучающей поверхности.

Список литературы

Свердлин Г.М. Прикладная гидроакустика. Л: Судостроение, 1990

Свердлин Г.М. Гидроакустические преобразователи и антенны Л.: Судостроение, 1988.

Свердлин Г.М., Огурцов Ю.П. Расчет преобразователей. Учебное пособие. Л: ЛКИ, 1976.

Кобяков Ю.С. и др. Конструирование гидроакустической рыбопоисковой аппаратуры. Л: Судостроение, 1986.

Колесников А.Е. Акустические измерения. Учебник для вузов. Л: Судостроение, 1983.
