Производство отливок в литейных цехах

Исходные данные

Наименование процесса для очистки газовых выбросов

Производительность

м3

Концентрация пыли

г/м3

Температура газа,

ºС

Степень очистки

Литейные цеха

38000, песчаные формы

12

43

99,5

Введение

1. Литейные цеха входят, как в состав машиностроительных предприятий, так и в состав отдельных литейно-металлургических производств.

В результате процесса разливки металла в формы, в атмосферу выделяются твердофазные загрязнения, содержащие оксиды: металлов, алюминия, кремния и ряда других элементов.

Газовые выбросы формируются за счет общественной вентиляции в цехе, а затем централизовано подаются на очистку.

2. В литейном производстве для процесса используется жидкий металл, соединения которого относятся ко II или III группе токсичности. Формировочные силикаты, содержащие материалы с содержанием SiO>2>>70 по своему действию на организм относятся к III группе токсичности. Таким образом, промежуточные и исходные материалы, по своей токсичности относятся ко II-III группам.

3. При осуществлении процесса разлива металла в атмосферу выделяется пыль, содержащая оксиды металла, оксиды кремния, сажевые частицы и газообразные вещества в виде оксидов серы, азота, углерода.

Вредная примесь

Класс опасности

ПДК, мг/м3

Оксид железа

4

6

Пыль с содержанием SiO>2>>70%

3

1

Углеродная пыль с примесью SiO>2 >от 10 до 70%

4

2

Металл (чугун)

4

6

Оксид углерода

4

20

Характеристика технологии изготовления отливок в литейных цехах.

Задачей литейного производства является изготовление из металлов металлических сплавов изделий-отливок, имеющих разнообразные очертания и предназначенных для использования в различных целях.

Отливки после механической обработки составляют почти половину массы деталей всех машин, механизмов, приборов и аппаратов выпускаемых разными отраслями машино и приборостроения. Литьем изготовляют также отдельные части строительных сооружений, транспортных устройств и т.п.

Сущность литейного производства сводится к получению жидкого, т.е. нагретого выше tº плавления, сплава нужного состава и необходимого качества и заливки его в заранее приготовленную форму. При охлаждении же затвердевает и в твердом состоянии сохраняет конфигурацию той полости, в которую он был залит. В процессе кристаллизации и охлаждения сплава формируются основные механические и эксплуатационные свойства отливки, определяемые макро- и микро структур сплава, его плотностью, наличием и расположением в нем не металлических включений, развитием в отливке внутренних напряжений, вызванных неодновременным охлаждением ее частей и др.

Литейная технология может быть реализована различными способами. Весь цикл изготовления отливки состоит из ряда основных и вспомогательных операций, осуществляемых как параллельно, так и последовательно в различных отделения литейного цеха. Модели, стержневые ящики и другую оснастку изготовляют, как правило, в модельных цехах.

Литейная разовая песчаная форма в большинстве случаев состоит из двух полуформ: верхней и нижней, которые получают уплотнением формовочной смеси вокруг соответствующих частей (верхней и нижней) деревянной или металлической модели в специальных металлических рамках-опоках. Модель отличается от отливки размерами, наличием формовочных уклонов, облегчающих извлечение модели из формы, и знаковых частей, предназначенных для установки стержня, образующего внутреннюю полость (отверстие) в отливке. Стержень изготовляют из смеси, например песка, отдельные зерна которого скрепляются при сушке или химическом отверждении специальными крепителями (связующими).

В верхней полуформе с помощью соответствующих моделей выполняется воронка и система каналов, по которым из ковша поступает литейный сплав в полость формы, и дополнительные полости – прибыли.

После уплотнения смеси модели собственно отливки, литниковой системы и прибылей извлекают из полуформ. Затем в нижнюю полуформу устанавливают стержень и накрывают верхней полуформой. Необходимая точность соединения обеспечивается штырями и втулками в опоках. Перед заливкой сплава во избежание поднятия верхней полуформы жидким расплавом опоки скрепляют друг с другом специальными скобками или на верхнюю опоку устанавливают груз.

В разовых песчаных формах производят ~ 80% всего объема выпуска отливок. Однако точность и чистота их поверхности, условия труда, технико-экономические показатели не всегда удовлетворяют требованиям современного производства.

В связи с этим все более широкое применение находят специальные способы литья: по выплавляемым (выжигаемым) моделям, под давлением, центробежным способом, вакуумным всасыванием и т.д. Отливки различных размеров, сложности и назначения из сплавов, существенно отличающихся по своим свойствам, нельзя изготовлять одинаковыми способами.

В связи с этим получили распространение разнообразные технологические процессы, отличающиеся приемами.

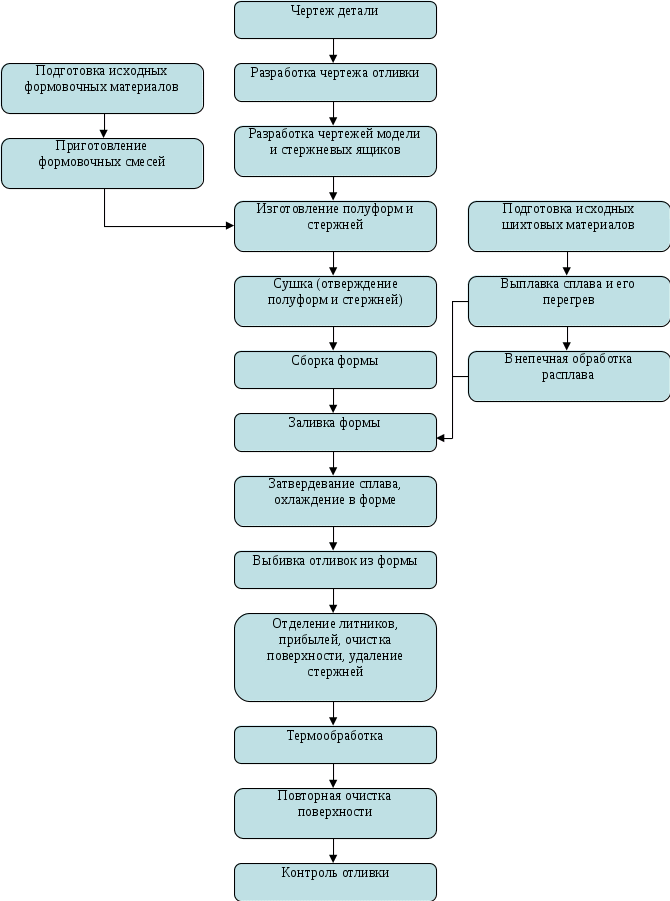

Технологический процесс получения отливок в розовой песчаной форме

Характеристика сырья, используемого в литейном производстве.

Формовочные материалы:

К формовочным материалам относятся все материалы применяемые для изготовления разовых литейных форм и стержней. Различают исходные формовочные материалы и формовочные смеси.

Основными исходными материалами для большинства разовых форм являются песок и глина, вспомогательными – связующие добавки:

  1. противопригарные;

  2. увеличивающие газопроницаемость, податливость, текучесть и пластичность смеси;

  3. уменьшающие прилипаемость смесей.

Формовочные смеси приготавливают из исходных формовочных материалов и из смесей, ранее уже находившихся в употреблении (отработанные формовочные смеси). Исходные формовочные материалы завод получает из вне.

В зависимости от назначения смеси разделяют на формовочные смеси, стержневые смеси и вспомогательные смеси.

Правильный выбор формовочных смесей в литейном производстве имеет очень большое значение, т.к. формовочные смеси влияют на качество получаемых отливок.

К числу формовочных песков относят пески, образованные зернами тугоплавких, прочных и твердых минералов. На практике, главным образом, применяются пески образованные зернами кварца.

Кварц обладает высокой огнеупорностью (1713 ºС), прочностью и твердостью (по шкале Мооса - 7). Кварц является одной из форм существования кремнезема (SiO>2>). Благодаря тугоплавкости, высоким механическим качеством, низкой химической активности, а также в следствии низкой стоимости, кварцевые пески широко применяют как основу формовочных и стержневых смесей.

Природные кварцевые пески не бывают свободными от загрязняющих примесей; зерен полевого шпата, частиц слюды и других минералов. Полевой шпат и слюда содержат окислы щелочных и щелочно-земельных металлов. Эти минералы менее тугоплавки, чем кварц и способны вместе с кварцем и окислами залитого Me образовывать сложные легкоплавкие силикаты (например: типа n SiO>2> m FeO p Na>2>O).

В природных кварцевых песках часто содержится глина. Если эта глина обладает высокими качествами, то такая примесь может рассматриваться как полезная.

Глина является связующим материалом в формовочных и стержневых смесях. Обволакивая зерна песка, она связывает их и таким образом придает смеси необходимые прочность и одновременно пластичность. Минералогический состав глины различный, в общем виде его можно записать: m Al>2>O>3> ∙ n SiO>2 >∙ aH>2>O. Основным компонентом глины является каолинит Al>2>O>3 >∙2H>2>O ∙ 2SiO>2>. > >В природных формовочных песках содержание глины колеблется в пределах 2-50%. С помощью глины как связывающего материала нельзя обеспечить высокие физико-механические свойства стержней, которые выполняют внутренние полости в отливках. Поэтому для приготовления стержневых смесей используют самые разнообразные связующие – масляные и растительные масла и их заменители: декстрин, сульфоритно-дрожжевая бражка, жидкое стекло, синтетические смолы и др.

Из противопригарных материалов чаще всего используют графит, циркон, пылевидный кварц и порошок каменного угля. Противопригарные добавки вводят в смеси для уменьшения образования пригара на отливках.

Для увеличения податливости и газопроницаемости стержней в стержневые смеси вводят древесные опилки.

Литейные сплавы.

В большинстве случаев отливки изготовляют из металлических сплавов, а не из чистых металлов. Это объясняется тем, что эксплуатационные и особенно литейные свойства многих чистых металлов хуже чем сплавов.

Металлическими сплавами называются системы, состоящие (металлов или неметаллов). Так основой стали является железо. Кроме железа в стали также содержаться неметаллические (углерод, сера, фосфор) и металлические (марганец, хром и др.) примеси. Примеси делятся на легирующие (специальные), постоянные (неизбежные) и случайные. Легирующие примеси вводятся в сплав преднамеренно, чтобы придать ему необходимые эксплуатационные или технологические свойства. Например для повышения прочности и твердости чугуна и стали в них добавляют марганец, хром, ванадий. Для повышения жидкотекучести чугуна при художественном литье в него добавляют фосфор. Постоянными называются примеси, наличие которых, обусловлено технологией получения сплава. Например, в чугуне постоянной примесью является сера, переходящая в чугун из кокса. Случайной примесью в сером ваграночном чугуне может быть например медь, пришедшая из лома шихты.

Металлы и сплавы, применяемые в промышленности делятся на 2 группы – черные и цветные. Черными металлами называется железо и сплавы на его основе. Цветными – все остальные металлы и сплавы.

Характеристика выбросов загрязняющих веществ в атмосферу.

В литейном производстве на 1 т. отливок образуется от 1 до 3 т. отходов, включающих отработанную и неиспользованную смесь, шлаки, пыль, газы. Хотя основная часть отходов – это отработанные смеси и шлаки, наибольшую опасность представляют именно пыль и газы, в связи с трудностью их улавливания, обезвреживания и удаления. А их количество при производстве 1 т. отливок из стали или чугуна примерно составляет: пыли – 50 кг., углеводородов – 1 кг., оксида углерода (II) – 250 кг., оксида серы (II) – 1,5-2 кг., кроме того выделяется ряд других вредных газов, таких как фенол, формальдегид, ацетон, бензол и др., общее количество которых хотя и невелико, однако представляет опасность из-за их токсичности.

В газах, удаляемых от литейного оборудования и выбрасываемых в атмосферу, содержатся пыль, состоящая в основном из мелкодисперсных частичек, содержание свободного оксида кремния в которых достигает 60%. Поэтому среди населения, прилегающих к заводу территорий, появляется возможность возникновения пылевых профессиональных заболеваний.

Эффективность очистки пылегазовых выбросов.

Обеспыливание выбрасываемого из литейного цеха воздуха производится с помощью различного типа пылеосадительных устройств, различных по принципу действия и эффективности. К ним относятся пылеосадительные камеры, аппараты сухой инерционной и мокрой очистки, тканевые и электрические фильтры.

Применение пылеочистителей дает возможность не только добиться очистки отходящих газов от пыли, но и повторно использовать ранее выбросившуюся пыль.

Из токсичных газов, выделяющихся при плавке металлов, сушке форм и стержней, заливке форм металлом на первом месте стоит СО. Основной способ уменьшения количества СО, поступающего в окружающее пространство, дожигание его до оксида углерода (IV). Больше сложности возникает при обезвреживании токсичных газов, отходящих от стержневых сушилок и установок, производящих стержни с использованием холоднотвердеющих смесей, и в других процессах, основанных на применении синтетических смол в составе формовочных и стержневых смесей. В состав этих газов входят различные альдегиды, ароматические углеводороды, спирты, оксид азота, серы, углерода и фосфора, аммиак, цианиды и другие вещества.

Существующие способы обезвреживания газов основаны на химическом связывании вредных веществ, их адсорбции и абсорбции и т.п. К одному из наиболее перспективных в настоящее время способов относится католическое окисление отходящих газов в контактных аппаратах на специальных катализаторах при температуре 200-500 ºС.

Составление технологической схемы очистки газовых

выбросов и сточных вод.

Очистка газовых выбросов от пыли литейных цехов может производится с использованием аппаратов мокрой очистки (пенный газопроливатель и барабанный вакуум-фильтр) и аппаратов сухой очистки (циклон).

Технологическая схема мокрой очистки включает в себя6 пенный газопроливатель (1), насос для откачки суспензии (2), насос для подачи осветленной воды (3), барабанный вакуум-фильтр (4), запорную арматуру (5) и вентилятор для подачи загрязненного воздуха (6).

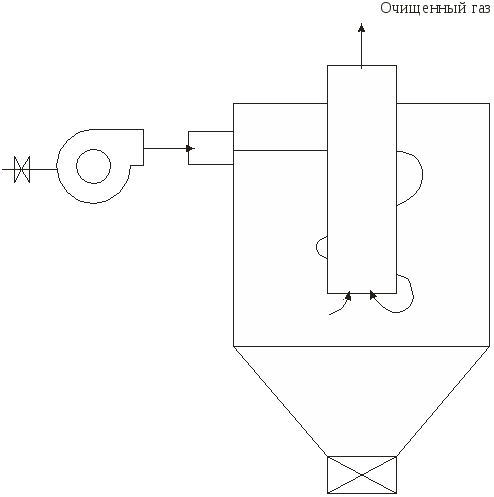

Технологическая схема сухой очистки.

Она включает: циклон и вентилятор для подачи загрязненного газа.

Расчет циклона.

Основным размером циклона любой конструкции является диаметр аппарата. Для нахождения диаметра нам необходимо знать объем проходящего через циклон газа и скорость прохождения газа через циклон.

Скорость газа на входе в циклон W>1> по практическим данным составляет от 14 до 18 м/с, а скорость газа в самом циклоне принимается в пределах заданных соотношением:

Примем скорость газа на входе в циклон 18 м/с, а скорость газа в циклоне W>2>=0,35W>1>, тогда скорость газа в циклоне будет равна:

Так как воздух поступает при t=43 ºC, определим объем воздуха при этой температуре, используя соотношение:

; ;

Диаметр циклона определим по формуле:

Примем ближайшую стандартную величину диаметра 1,6 м.

Минимальный диаметр частиц оседающих в циклоне определим по формуле

где:

R>1> - радиус циклона;

R>2 > - радиус выхлопной трубы циклона ;

R>2>=(0,5-0,6) R>1>; R>2>=0,5R>1>=0,5∙1,6=0,8

μ - вязкость газовой фазы;

n - число кругов движения частиц, принимается в пределах от 2 до 3, примем n=3;

ρ> - плотность газа в циклоне.

Определим вязкость газовой фазы для заданной температуры t=43ºС.

С=111

μ>0>=17,72∙10-6 Па∙с

Гидравлическое сопротивление циклона определим по формуле:

где:

- плотность газа при t=43 ºС, будет определятся по формуле

;

ξ - коэффициент сопротивления циклона, ξ=105

По результатам расчета выберем циклон ЦН-15, с сопротивлением 105 Па, и эффективностью очистки, при минимальном диаметре частиц 9,6 мкм, 87%.

Расчет пенного газопромывателя.

Так как заданная концентрация пыли равна 12 г/м3, то мы рассматриваем однополочный газопромыватель.

Самым важным технологическим параметром является скорость газа. При высокой скорости наблюдается унос жидкой фазы (брызгоунос). Верхним пределом скорости газового потока является 3 м/с. Сильный брызгоунос наблюдается при скорости более 3,5 м/с. Нижний предел скорости газа, при котором возникает слой пены на полке, лежит в пределах 0,8-1,2 м/с.

Таким образом оптимальное значение скорости газа выбирают в пределах 2,2-2,8 м/с.

Так как объем газа задан при нормальных условиях, пересчитаем его на процесс, протекающий при 43 ºС.

Определяем площадь поперечного сечения промывателя:

;

где:

W> - скорость газа в аппарате, принимаем W>=2,3 м/с.

В прямоугольном аппарате обеспечивается лучшее распределение воды, поэтому примем прямоугольный аппарат размером 2·2,7 м с подачей воды через центральный диффузор.

При очистке газов от пыли, при температуре газа менее 100 ºС, расчет количества воды приводим по уравнению материального баланса. Расход воды в промывателе складывается из расхода воды, идущего в утечку и расхода воды идущего на слив с решетки.

Количество воды протекающей через решетку, определяется заданным составом суспензии Т:Ж выбирается в пределах 5,5-9,5 : 1.

При Т:Ж < 1 : 5 может происходить забивание решетки пылью; Т:Ж > 1 : 10 нерационально из-за больших объемов растворов и суспензии.

Количество уловленной в аппарате пыли рассчитывается по формуле:

где:

С>вх> - концентрация пыли на входе в аппарат;

С>вых > - концентрация пыли на выходе.

Так как степень очистки аппарата 99,5%, то:

Примем Т:Ж = 1 : 8 =

Количество воды, необходимой для образования суспензии определяется по формуле:

где:

С - концентрация пыли в суспензии;

К - коэффициент распределения между утечкой и сливной водой, выраженной отношением пыли, попадающей в утечку, к общему количеству пыли.

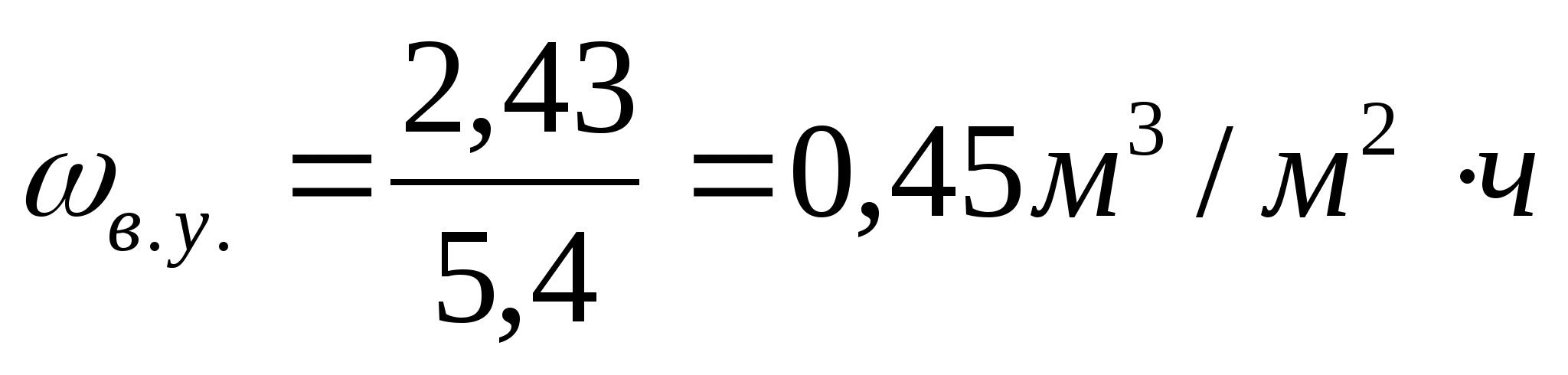

Количество воды приходящейся на 1м2 решеток, определяется по уравнению:

Вследствие трудности определения параметров решетки, по заданной утечке, и учитывая испарение воды, после ее протекания через решетку, принимаем коэффициент запаса К>3>=1,5.

или

Количество сливной воды определяется по формуле:

где:

b - ширина решетки перед сливом, м;

I - интенсивность потока воды на сливе (0,8-2,2 м3/м·ч), примем i=1м3/м·час.

Так как вода сливается на обе стороны, то:

Общее количество воды:

Учитывая простоту изготовления выберем проливатель с решеткой с круглыми отверстиями. Рекомендуемая скорость газа в отверстиях 8-13 м/с. Полагаем, что количество очищенного газа не увеличивается, примем .

Тогда отношение площади свободного сечения решетки к площади сечения аппарата:

где:

Z - коэффициент, учитывающий, что 5% сечения решетки занимают, опоры, переливные стенки и др.

По таблице выбираем газопромыватель: тип аппарата ~ 40, как обеспечивающего очистку заданного количества газа, с расходом воды 12 м3/с, площадью сечения решетки 5,6 м2, высота аппарата – 5750 мм.

Для обеспечения работы аппарата при колебаниях нагрузки примем высоту порога h>п>=25 мм.

Габаритная высота газопромывателя складывается из следующих параметров:

- надрешоточная высота h>1>=1 м;

- подрешоточная высота h>2>=1 м;

- высота бункера h>=2 м.

Общая высота аппарата без учета штуцеров: h>1> + h>2> + h>= 1+1+2 = 4 м.

Определим диаметр штуцера для подвода газа по формуле:

где:

W>1> - скорость газа на входе в аппарат, примем W>1>=15 м/с.

Принимаем диаметр выходного штуцера также d>2> = 1 м.

Діаметр штуцера для подвода воды определяем по формуле:

где:

W> - скорость воды на входе, примем W> = 2 м/с

Принимаем диаметры штуцеров для ввода вывода суспензии одинаковыми и равными 40 мм.

Расчет вентилятора.

В основе выбора насоса и вентилятора для заданных условий работы лежат экономические требования. Они заключаются в том, чтобы насос или вентилятор и их приводные двигатели работали при наибольшем КПД и при этом были дешевыми. Общий метод решения задачи выборов насосов и вентиляторов для заданных условий работы состоит в следующем: для того, чтобы определить давление, которое должен развивать насос или вентилятор необходимо провести расчет потерь давления в трубопроводе по формуле:

где:

λ - коэффициент гидравлического трения;

l - длина участка трубопровода;

∑ξ - сумма местных сопротивлений;

ρ - плотность вещества, проходящего по трубопроводу;

ω - скорость;

g - ускорение свободного падения;

h - высота.

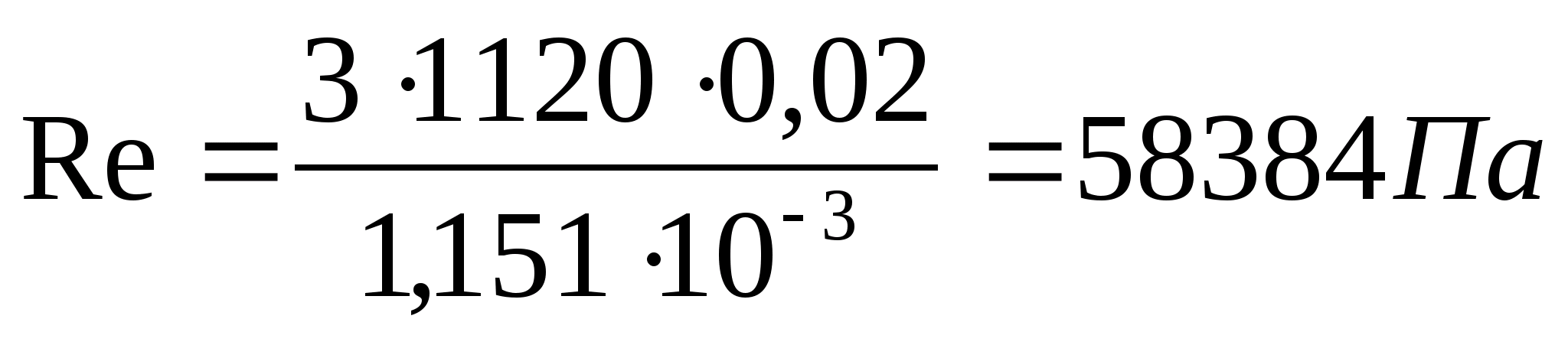

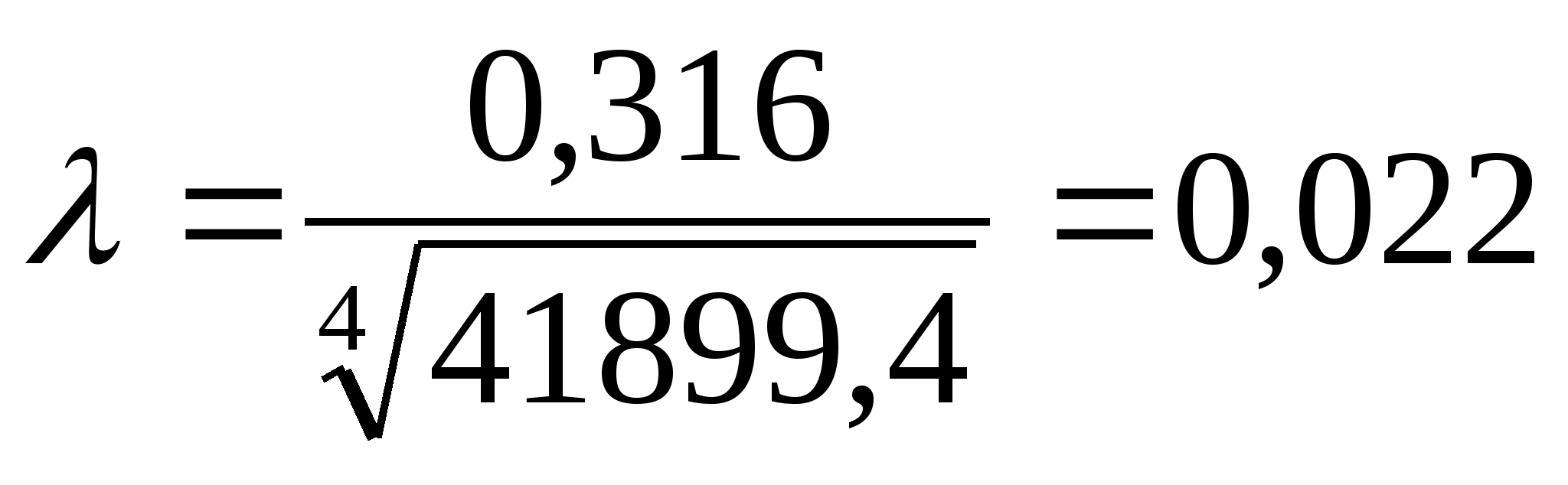

Для того, чтобы найти λ, сначала необходимо вычислить число Рейнольдса, по формуле:

где:

μ - вязкость среды, μ>0> газа = 17,72·10-6 Па·с

Вязкость газа при 43 ºС равна = 19,85·10-6 Па·с

- поток турбулентности;

По таблице выбираем центробежный вентилятор ЦН-70 ~ 10А с КПД 65%, мощностью 20 кВт.

Расчет и подбор насосов.

а) насос для откачки суспензии;

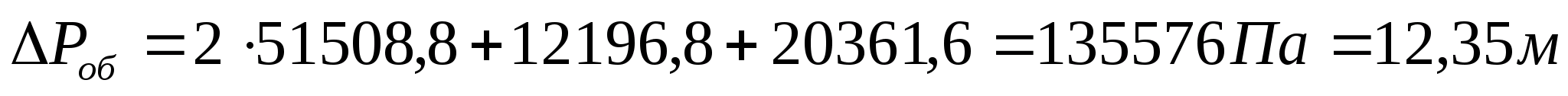

Чтобы определить давление, которое должен создавать насос разделим участок на отдельные участки с одинаковым расходом суспензии и определим потери сопротивления на каждом участке. Тогда общее давление на каждом будет равно:

1) ; поток турбулентний

2) поток турбулентний

3) поток турбулентний

По таблице выбираем насос марки 1½ К-6 2900

б) насос для подачи осветленной воды

1) ; поток турбулентний

2) поток турбулентний

По таблице выбираем насос марки 1½ К-6 2900.

Примем такой же насос для подачки воды из трубопроводы из трубопровода.

Расчет барабанного вакуум-фильтра.

Пересчитаем константу К, которая учитывает изменения вакуума.

;

;

Определяем удельную производительность зоны фильтрования приняв время фильтрования τ=32 с.

Основное уравнение фильтрования:

где:

V - удельная производительность;

К - константа фильтрования, учитываются сопротивление осадка;

С - константа фильтрования, учитывающая сопротивление фильтрующей перегородки.

Решая квадратною уравнение получим:

а за 1 секунду V>уд >составит:

Пересчитаем заданную производительность по суспензии на производительность по фильтрату.

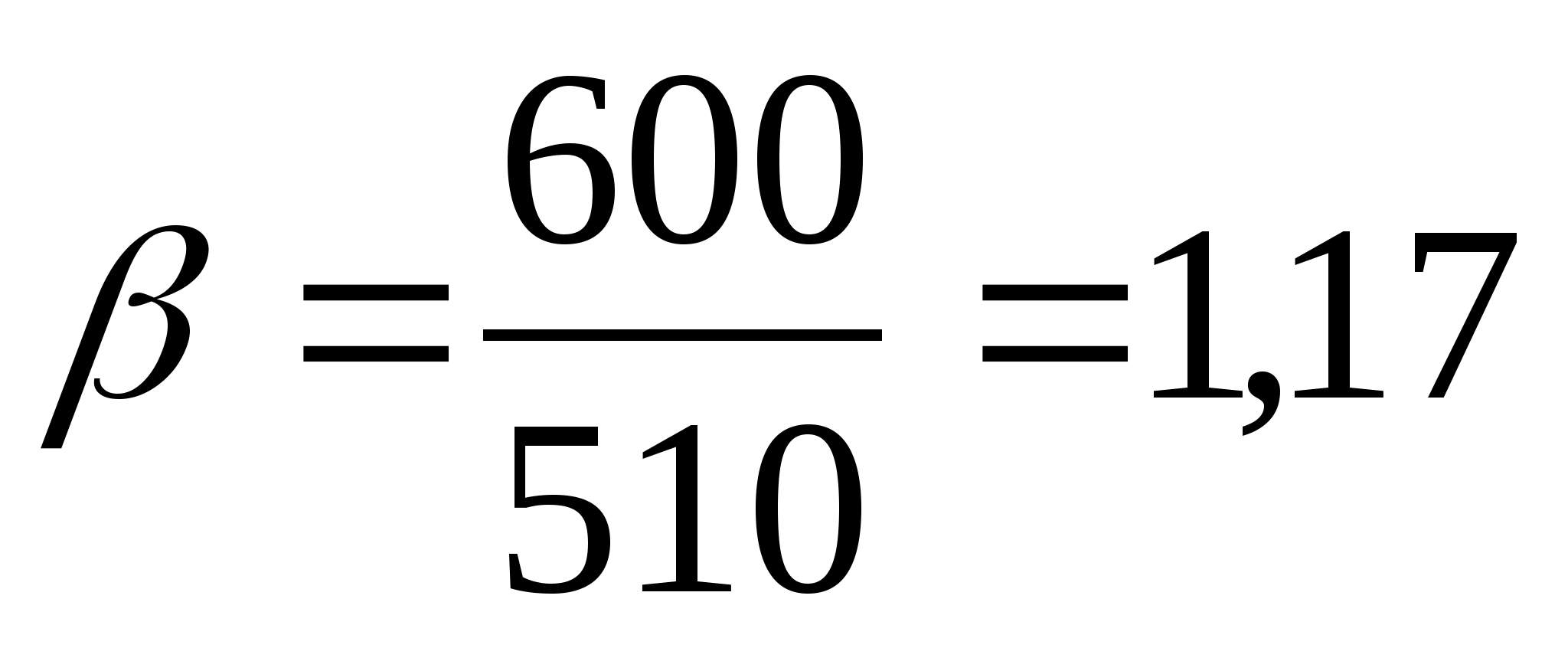

При влажности осадка в 34% соотношение влажного и сухого осадка:

где:

Woc - влажность осадка в долях единицы.

Расход суспензии:

;

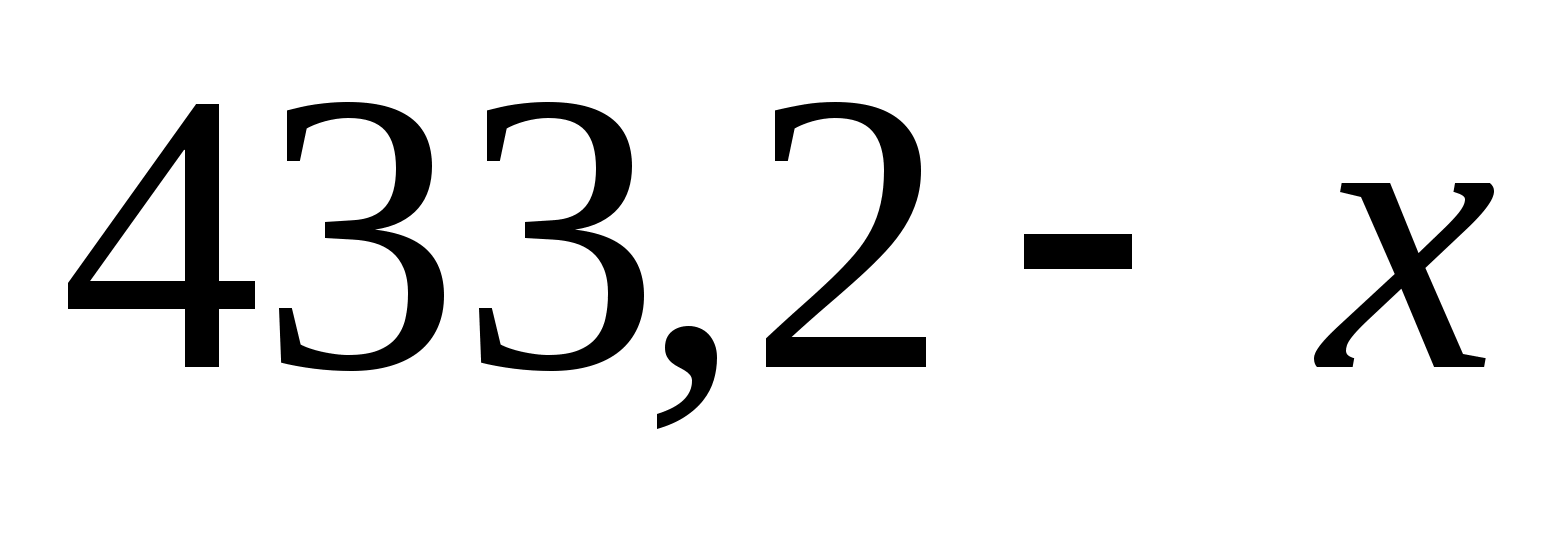

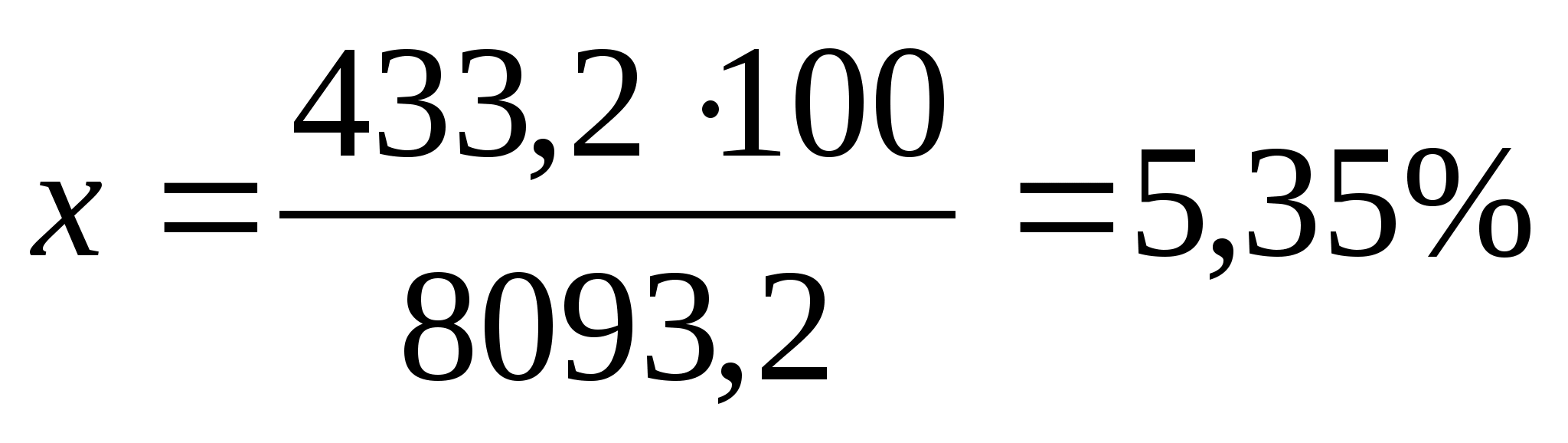

Определим массовую долю твердой фазы в суспензии:

Масса влажного осадка:

;

Масса фильтрата

При плотности фильтра ρ=1000 кг/м3

или

Необходимая поверхность в зоне фильтрования составит:

;

Так как в обычных вакуум-фильтрах поверхность зоны фильтрования составляет 30-35% от общей поверхности, то общая поверхность фильтра

будет равна:

По таблице принимаем фильтр диаметром D=1,6 м, длиной L=2м и площадью фильтрования F=10 м.

Уточнение выбранной схемы основного очистного оборудования с коротким описанием работы.

Данные расчетов показали, что для очистки пылегазовых выбросов от литейных цехов, удобнее взять пенный газопромыватель, у которого степень очистки выше чем у циклона. Для заданного объема газа 38000 м3/час достаточно взять один аппарат, т.к. и один аппарат может обеспечить очистку заданного количества газа. Нам также нужен насос для подачи и вентилятор для подачи загрязненного воздуха.

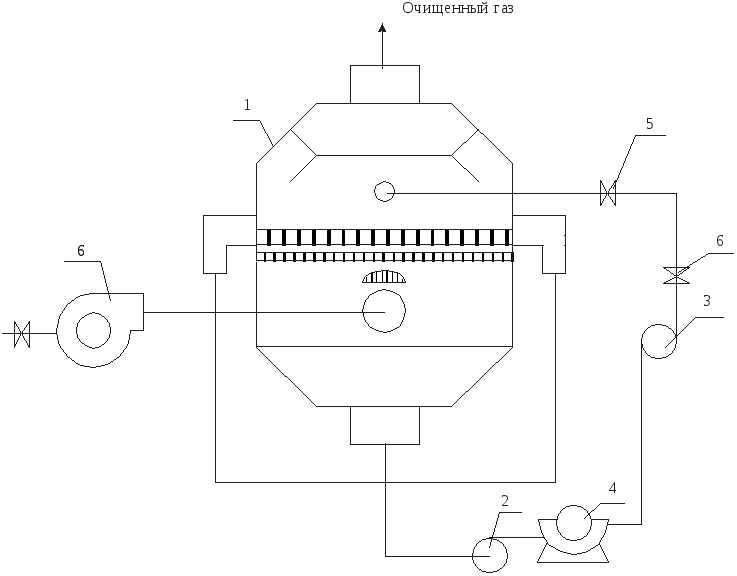

Описание уточненной схемы

Загрязненный аз подается в подрешеточное пространство вентилятором. Насосом вода из водопровода подается на решетку газопромывателя. Образующийся шлам попадает в бункер и через штуцера для отвода суспензии по трубопроводу подается на барабанный вакуум-фильтр. Осветленная вода возвращается в процесс газоочистки насосом, а шлам идет на утилизацию.

Утилизация и рекуперация отходов.

Утилизация формовочных песков.

В настоящее время применяют смеси, поэтому не существует универсального способа регенерации.

Регенерация смеси в отличии от регенерации песка представляет собой технологический процесс подготовки отработанной смеси в целях повторного ее использования.

Регенерация песка представляет собой технологический процесс извлечения зерновой основы песка из отработанной смеси.

Регенерация песка делится на несколько групп:

  1. Механическая;

  2. Термическая;

  3. Гидравлическая;

  4. Естественная;

  5. Комбинированная;

Технологический цикл состоит из нескольких этапов:

  1. Подготовка обработанной смеси.

  2. Отделение пленки связывающего от поверхности зерен песка.

  3. Сепарация – представляет собой удаление пылевидных фракций из зерновых основ песка.

Основной операцией при подготовке отработанной формовочной смеси является ее дробление и отделение металла.

Смесь начинает дробиться при выбивке отливок. Далее она помещается в дробильные установки, пройдя которые просеивается. Попутно с этим из смеси удаляется металл. В качестве оборудования применяются выбивные решетки, вальцовые дробилки и другие виды дробилок. Удаление металла осуществляется с помощью магнитных сепараторов.

Просеивание осуществляется на грохотах. При гидрорегенерации дробление осуществляется струей воды.

Второй этап является главным и определяет название метода регенерации. Механическая регенерация возможна в том случае, когда силы адгезии меньше чем пленка связывающего материала, при этом пленка связывающего должна быть достаточно хрупкой.

Силами адгезии определяется степень склеивания между предметами. В том случае, если пленка является эластичной. Отделение пленки связывающего может осуществляться несколькими способами:

  1. Механическое перетирание;

  2. Механический удар;

  3. Пневмоудар.

Термическая регенерация. Ее сущность состоит в нагреве отработанной смеси до 650-1000 ºС, в выдержке при этой температуре в окислительной атмосфере и охлаждении песка.

Для термической регенерации используются печи различных конструкций:

  1. Барабанные печи;

  2. Шахтные печи;

  3. печи кипящего слоя.

Гидрогенерация. При этом процессе отработанная смесь после предварительной подготовки поступает на отливку пленки связывающего. Отливку песчаной пульпы осуществляют различными способами:

  1. В проточной воде;

  2. В гидроциклонах;

  3. В оттирочных машинах, в которых песчано-водная смесь интенсивно перемешивается.

После отливки осуществляется сепарация и высушивание. Перед высушиванием производится обезвоживание.

Естественная регенерация – выдерживание песка в естественных условиях. Отработанная смесь после извлечения из нее металла складывается на открытых площадках и выдерживается в атмосферных условиях несколько лет.

Продолжительность выдерживания зависит от вида используемого связующего. Регенерация осуществляется благодаря колебаниям температуры. Изменение tº приводит к отделению пленки связывающего вследствии разности коэффициентов термического расширения. Отдельная пленка вымывается складками. Многие органические связующие разлагаются биологически. полученный песок может использоваться в литейном производстве, в строительстве.

Материальный баланс сырья и материалов, используемых в литейном производстве.

Приход

Расход

газ на очистку 38000 м3/ч при н.у.

пыль в газе 433,2 кг/ч

Вода:

осветленная 7427,9 кг/ч

светлая 222,06 кг/ч

очищенный газ 38000 м3/ч при н.у.

пыль в газе 2,166 кг/ч

шлам 653,08 кг/ч

пыль 431,034 кг/ч

вода 222,06 кг/ч

Вода:

осветленная 7427,9 кг/ч

газ 38000 м3

пыль 433,2 кг/ч

вода 7649,96

газ 38000 м3

пыль 433,2 кг/ч

вода 7649,96

Вывод.

По результатам расчетов, проведенных в данной курсовой работе, для очистки пылегазовых выбросов от пыли литейных цехов была выбрана мокрая схема очистки с использованием пенного газопромывателя и барабанного вакуум-фильтра. Для откачки суспензии необходимо взять насос марки 1½К-62900, такой же насос возьмем и для подачи осветленной воды.

Для подачи загрязненного воздуха выбран центробежный вентилятор ЦН-70 10А.

Сточные воды образующиеся в литейных цехах, сбрасываются в систему городской канализации.

Список литературы.

  1. Аксенов П.И. Оборудование литейных цехов – Москва: Машиностроение, 1977 - 510 с.

  2. Воздвиженский В.М., Грачев В.А., Спасский В.В. Литейные сплавы и технология их плавки в машиностроении – Москва: Машиностроение, 1984 - 431 с.

  3. Дорошенко С.П. Комовник Т.Ч., Макаревич А.П. Литейное производство: Введение в специальность – Киев: Вища школа, 1987 -182 с.

  4. Ладыжский Б.Н., Орешкин В.Д., Сухарчук Ю.С. Литейное производство – Москва: Машиностроение, 1953 – 207 с.

  5. Литейное производство: Учебник для вузов. Под редакцией Михайлова А.М. – Москва.: Машиностроение, 1987 – 255 с.

Дата

Підпис

докум.

Арк.

Вим.

Арк.

АФ982096.000.ПЗ

TYPE=RANDOM FORMAT=PAGE>3


Содержание

Исходные данные 3

Введение 4

I. Анализ антропогенного влияния на атмосферу и гидросферу литейных цехов

1. Характеристика технологии производства отливок в литейных цехах. 5

2. Характеристика сырья, используемого в производстве с точки зрения его влияния и влияния отходов производства на окружающую среду 8

3. Характеристика выбросов загрязняющих веществ в гидросферу 11

4. Выбор пылегазоочистительного оборудования

4.1. Эффективность очистки пылегазовых выбросов 12

4.2. Составление технологической схемы очистки газовых выбросов и сточных вод 13

4.3. Расчет циклона 15

4.4. Расчет пенного газопромывателя 17

4.5. Расчет вентилятора 22

4.6. Расчет и подбор насосов 24

4.7. Расчет барабанного выкуум-фильтра 26

4.8. Уточнение выбранной схемы основного очистного оборудования с коротким описанием работы 28

II. Утилизация и рекуперация отходов 29

III. Баланс сырья и материалов, которые используются при очистке газовых выбросов 32

Дата

Підп.

докум.

Арк.

Змн.

Розроб.

Перевір.

Затверд.

Н. Контр.

Шустова Н.К.

Літ.

Арк.

Аркушів

АФ982096.000.ПЗ

Реценз..

Дейна

КДПУ Кафедра

екології гр. ЕО-99-2З

2

34
