Поверхности второго порядка (работа 2)

CREATED by KID

Понятие поверхности второго порядка.

1. Инварианты уравнения поверхности второго порядка.



Классификация поверхностей второго порядка.

1. Классификация центральных поверхностей.

 1°. Эллипсоид.

 2°. Однополостный гиперболоид.

 3°. Двуполостный гиперболоид.
 4°. Конус второго порядка.

2. Классификация нецентральных поверхностей.

 1°. Эллиптический цилиндр, гиперболический цилиндр, эллиптический параболоид, гиперболиче­ский параболоид.

 2°. Параболический цилиндр

• Исследование формы поверхностей второго порядка по их каноническим уравнениям.

Эллипсоид.
2. Гиперболоиды.

 1°. Однополостный гиперболоид.

 2°. Двуполостный гиперболоид.

3. Параболоиды.

 1°. Эллиптический параболоид.
 2°. Гиперболический пара­болоид.

4. Конус и цилиндры второго порядка.

 1°. Конус второго порядка.
 2°. Эллиптический цилиндр.
 3°. Гиперболический цилиндр.
 4°. Параболический цилиндр.

Список использованной литературы.

1. «Аналитическая геометрия» В.А. Ильин, Э.Г. Позняк

§ 1. Понятие поверхности второго порядка.

Поверхность второго порядка - геометрическое место точек, декартовы прямоугольные координаты которых удовлетворяют уравнению вида

a_>11>х² + а_>22>у² + a_>33>z²+ 2a_>12>xy + 2a_>23>уz + 2a_>13>xz + 2а_>14> x + 2а_>24>у+2а_>34>z +а_>44> = 0 (1)

в котором по крайней мере один из коэффициентов a_>11 >, а_>22> , a_>33 >, a_>12 >, a_{>23 ,} >a_>13>_> >отличен от нуля.

Уравнение (1) мы будем называть общим уравнением по­верхности второго порядка.

Очевидно, поверхность второго порядка, рассматриваемая как геометрический объект, не меняется, если от данной де­картовой прямоугольной системы координат перейти к другой декартовой системе координат. Отметим, что исходное уравне­ние (1) и уравнение, полученное после преобразования коор­динат, алгебраически эквивалентны.

1
. Инварианты уравнения поверхности второго порядка.

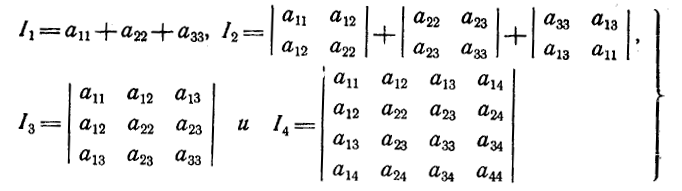

Справедливо следующее утверждение.

являются инвариантами уравнения (1) поверхности второго-порядка относительно преобразований декартовой системы ко­ординат.

Доказательство этого утверждения приведено в выпуске «Линейная алгебра» настоящего курса.

§ 2. Классификация поверхностей второго порядка

1. Классификация центральных поверхностей. Пусть S — центральная поверхность второго порядка. Перенесем начало координат в центр этой поверхности, а затем произведем стан­дартное упрощение уравнения этой поверхности. В резуль­тате указанных операций уравнение поверхности примет вид

a_>11>х² + а_>22>у² + a_>33>z² + а_>44 > = 0 (2)

Так как инвариант I_>3 > для центральной поверхности отличен от ноля и его значение, вычисленное для уравнения (2) , равно a_>11> • а_>22> • a_>33> , то коэффициенты a_>11> ,а_>22> , a_>33> удовлетворяют условию :

Возможны следующие случаи :

 1°. Коэффициенты a_>11> ,а_>22> , a_>33> одного знака, а коэффициент а_>44> отличен от нуля. В этом случае поверхность S называется эллипсоидом.

Если коэффициенты a_>11> ,а_>22> , a_>33> , а_>44> одного знака, то левая часть (2) ни при каких значениях х, у, z не обращается в нуль, т. е. уравнению поверхности S не удовлетворяют коорди­наты никакой точки. В этом случае поверхность S называется мнимым эллипсоидом.

Если знак коэффициентов a_>11> ,а_>22> , a_>33> противоположен знаку коэффициента а_>44>_> >, то поверхность S называется вещественным эллипсоидом. В дальнейшем термином «эллипсоид» мы будем называть лишь вещественный эллипсоид.

Обычно уравнение эллипсоида записывают в канонической форме. Очевидно, числа

положительны. Обозначим эти числа соответственно а², b², с². После не­сложных преобразований уравнение эллипсоида (2) можно записать в следующей форме:

Уравнение (3) называется каноническим уравнением эллип­соида.

Если эллипсоид задан своим каноническим уравнением (3), то оси Ох, Оу и Оz. называются его главными осями.

 2°. Из четырех коэффициентов a_>11> ,а_>22> , a_>33> , а_>44> два одного зна­ка, а два других—противоположного. В этом случае поверх­ность S называется однополостным гиперболоидом.

Обычно уравнение однополостного гиперболоида записывают в канонической форме. Пусть, ради определенности, a_>11> > 0, а_>22 >> 0, a_>33 >< 0, а_>44 >< 0. Тогда числа

положительны. Обозначим эти числа соответственно а², b², с². После несложных преобразований уравнение (2) однополостного гиперболоида можно записать в следующей форме:

Уравнение (4) называется каноническим уравнением однопо­лостного гиперболоида.

Если однополостный гиперболоид задан своим каноническим уравнением (4), то оси Ох, Оу и Oz называются его глав­ными осями.

 3°. Знак одного из первых трех коэффициентов a_>11> ,а_>22> , a_>33> , а_>44> противоположен знаку остальных коэффициентов. В этом случае поверхность S называется двуполостным гиперболоидом.

Запишем уравнение двуполостного гиперболоида в канониче­ской форме. Пусть, ради определенности, a_>11> < 0, а_>22 >< 0, a_>33 >> 0, а_>44 >< 0. Тогда :

Обозначим эти числа соответственно через a², b², с². Поcли несложных преобразова­ний уравнение (2) двуполостного гиперболоида можно запи­сать в следующей форме:

Уравнение (5) называется каноническим уравнением двупо­лостного гиперболоида.

Если двуполостный гиперболоид задан своим каноническим

уравнением, то оси Ох, Оу и Оz называются его главными осями.

 4°. Коэффициент а_>44> равен нулю. В этом случае поверхность S называется конусом второго порядка.

Если коэффициенты a_>11> , а_>22 >, a_>33>_> > одного знака, то левая часть (2) обращается в нуль (а_>44 >= 0) лишь для х=у=z=0, т. е. уравнению поверхности S удовлетворяют координаты только едной точки. В этом случае поверхность S называется мнимым конусом второго порядка. Если коэффициенты a_>11> , а_>22 >, a_>33>_> >имеют разные знаки, то поверхность S является вещественным конусом второго порядка.

Обычно уравнение вещественного конуса второго порядка за­писывают в канонической форме. Пусть, ради определенности,

a_>11 >> o, а_>22 >> 0, a_>33 >< 0. Обозначим

соответственно через а², b², с². Тогда уравнение (2) можно записать в виде

Уравнение (6) называется каноническим уравнением веще­ственного конуса второго порядка.

2. Классификация нецентральных поверхностей второго по­рядка.

Пусть S — нецентральная поверхность второго порядка, т. е. поверхность, для которой инвариант I_>3> равен нулю. Произведем стандартное упрощение урав­нения этой поверхности. В результате уравнение поверхности примет вид

a´_>11>х´² + а´_>22>у´² + a´_>33>z´² + 2а´_>14> x´ + 2а´_>24>у´+2а´_>34>z´ +а´_>44> = 0 (7)

для системы координат Ox´y´z´

Так как инвариант I_>3 >= 0 и его значение, вы­численное для уравнения (7) , равно

a´_>11 >• а´_>22 >• a´_>33>_> >, то один или два из коэффициентов a´_>11 >, а´_>22 >, a´_>33>_> >равны нулю. В соответствии с этим рассмотрим следующие возможные случаи.


1°. Один из коэффициентов a´_>11 >, а´_>22 >, a´_>33>_> > равен нулю. Ради определенности будем считать, что a´_>33 >= 0 (если равен нулю ка­кой-либо другой из указанных коэффициентов, то можно перей­ти к рассматриваемому случаю путем переименования осей координат). Перейдем от координат х', у', z' к новым координатам х, у, z по формулам

Подставляя х', у' и z', найденные из (8), в левую часть (7) и заменяя затем

a´_>11>_> >на a_>11> , а´_>22>_> > на а_>22> , а´_>34> на p и а´_>44> на q , получим следующее уравнение поверхности S в новой системе ко­ординат Oxyz :

a_>11>х² + а_>22>у² + 2pz + q = 0 (9)

1
) Пусть р = 0, q = 0. Поверхность S распадается на пару пло­скостей

При этом, очевидно, эти плоскости будут мнимыми, если знаки a_>11>_> > и а_>22>_> >одинаковы, и вещественными, если знаки a_>11 > и а_>22> различны.

2) Пусть р = 0, q ≠ 0. Уравнение (9) принимает вид

a_>11>х² + а_>22>у² + q = 0 (10)

Известно, что уравнение (10) яв­ляется уравнением цилиндра с образующими, параллельными оси Оz. При этом если a_>11 >, а_>22 >, q имеют одинаковый знак, то левая часть (10) отлична от нуля для любых х и y, т. е. ци­линдр будет мнимым. Если же среди коэффициентов a_>11 >, а_>22 >, q имеются коэффициенты разных знаков, то цилиндр будет ве­щественным. Отметим, что в случае, когда a_>11 >и а_>22>_> > имеют одинаковые знаки, a q — противоположный, то величины

положительны.

Обозначая их соответственно через а² и b², мы приведем уравнение (10) к виду

Таким образом, в отмеченном случае мы имеем эллиптический цилиндр. В случае, a_>11 >и а_>22> имеют различные знаки, мы получим гиперболический цилиндр. Легко убедиться, что урав­нение гиперболического цилиндра может быть приведено к виду

3) Пусть р≠0. Произведем параллельный перенос системы координат, выбирая новое начало в точке с координатами

(0, 0, ).

При этом оставим старые обозначения координат х, у, z. Очевидно, для того чтобы получить уравнение поверх­ности S в новой системе координат, достаточно заменить в урав­нении (9)

Получим следующее уравнение:

a_>11>х² + а_>22>у² + 2pz = 0 (13)

Уравнение (13) определяет так называемые параболоиды. Причем если a_>11 >и а_>22> имеют одинаковый знак, то параболоид называется эллиптическим. Обычно уравнение эллиптического параболоида записывают в канонической форме:

Уравнение (14) легко получается из (13). Если a_>11 >и а_>22> имеют разные знаки, то параболоид называется гиперболиче­ским. Каноническое уравнение гиперболического параболоида имеет вид

Это уравнение также легко может быть получено из (13).

 2°. Два из коэффициентов a´_>11 >, а´_>22 >, a´_>33 >равны нулю. Ради определенности будем считать, что a´_>11> = 0 и а´_>22> = 0 Перейдем от х,', у', z' к. новым координатам х, у, z по формулам :

Подставляя х', у' и z' , найденные из (16) в левую часть (7) и заменяя затем a´_>33 >на a_{>33 ,} >a´_>14 > на р , a´_>24 >на q и a´_>44 > на r , по­лучим следующее уравнение поверхности S в новой системе ко­ординат Охуz :

a_>33 >z² + 2px + 2qy + r = 0 (17)

1
) Пусть р=0, q=0. Поверхность S распадается на пару па­раллельных плоскостей

При этом, очевидно, эти плоскости будут мнимыми, если знаки a_>33> и r одинаковы, и вещественными, если знаки a_>33> и r различ­ны, причем при r = 0 эти плоскости сливаются в одну.

2) Хотя бы один из коэффициентов р или q отличен от нуля. В этом случае повернем систему координат вокруг оси Oz так, чтобы новая ось абсцисс стала параллельной плоскости 2рх+2qy+r=0. Легко убедиться, что при таком выборе системы координат, при условии сохранения обозначения х, у и z для новых координат точек, уравнение (17) примет вид

a_>33 >z² + 2q´y = 0 (19)

которое является уравнением параболического цилиндра с обра­зующими, параллельными новой оси Ох.

§ 3. Исследование формы поверхностей второго порядка по их каноническим уравнениям

1. Эллипсоид.

Из уравнения (3) вытекает, что координатные плоскости яв­ляются плоскостями симметрии эллипсоида, а начало коорди­нат—центром симметрии. Числа а, b, с называются полуосями эллипсоида и представляют собой длины отрезков, от начала координат до точек пересечения эллипсоида с осями координат. Чтобы более наглядно представить себе форму эллипсоида, выясним форму линий пересечения его плоскостями, параллельными какой-либо из координатных плоскостей.

Ради определенности рассмотрим линии L_>h> пересечения эл­липсоида с плоскостями

z = h (20)

параллельными плоскости Оху. Уравнение проекции L^*_>h>_> >_> >ли­нии L_>h> на плоскость Оху получается из уравнения (3), если положить в нем z = h. Таким образом, уравнение этой проекции имеет вид

Е
сли положить

то уравнение (21) можно записать в виде

т
. е. L^*_>h>_> >_> >представляет собой эллипс с полуосями а* и b*, которые могут быть вычислены по формулам (22). Так как L_>h> получается «подъемом» L^*_>h > на высоту h по оси Оz (см. (20)), то и L_>h> представляет собой эллипс.

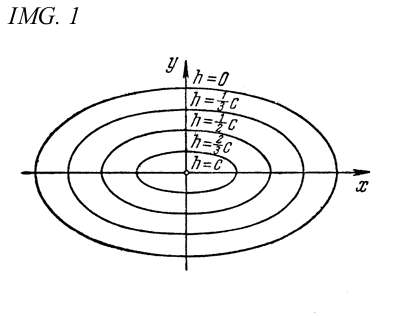

Представление об эллипсоиде можно получить следующим об­разом. Рассмотрим на плоскости Оху семейство эллипсов (23) (рис. 1), полуоси а* и b* которых зависят от h (см. (22)), и каждый такой эллипс снабдим отметкой h, указывающей, на ка­кую высоту по оси Оz должен быть «поднят» этот эллипс. Мы получим своего рода «карту» эллипсоида. Используя эту «кар­ту», легко представить себе пространственный вид эллипсоида.

(Метод представления формы фигуры путем получения «карты» фигуры я привожу только для эллипсоида, представить форму других фигур этим методом можно аналогично)

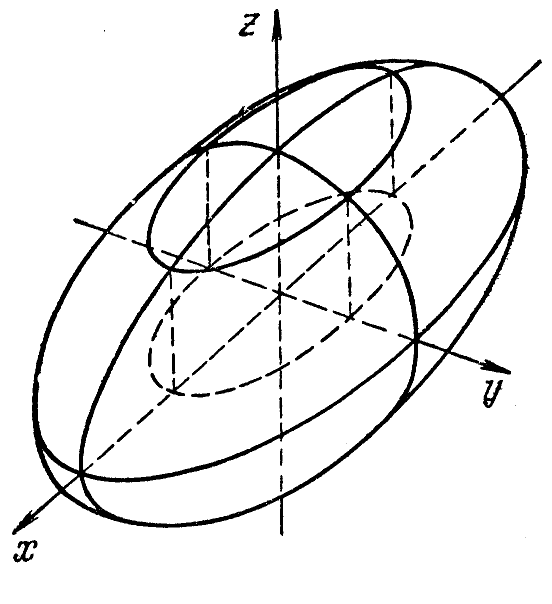

Наглядное изображение эллипсоида находится на следующей странице.

Эллипсоид .

2. Гиперболоиды.

 1°. Однополостный гиперболоид. Обратимся к каноническому

уравнению (4) однополостного гиперболоида

Из уравнения (4) вытекает, что координатные плоскости яв­ляются плоскостями симметрии, а начало координат — центром симметрии однополостного гиперболоида.

 2°. Двуполостный гиперболоид.





Из канонического уравнения (5) двуполостного гиперболоида вытекает, что координатные пло­скости являются его плоскостями симметрии, а начало коорди­нат — его центром симметрии.

3. Параболоиды.

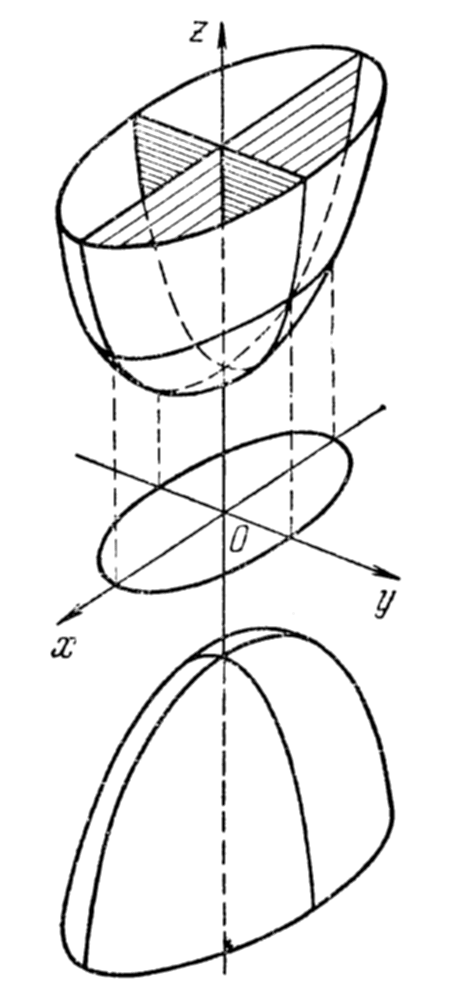

 1°. Эллиптический параболоид. Обращаясь к каноническому уравнению (14) эллиптического параболоида

мы видим, что для него Oxz и Оуz являются плоскостями симметрии. Ось Oz, представляющая линию пересечения этих плоскостей, называется осью эллиптического параболоида.

 2°. Гиперболический пара­болоид. Из канонического уравнения (15)




гиперболического параболои­да вытекает, что плоскости Oxz и Оуz являются плоско­стями симметрии. Ось Oz называется осью гиперболического пaраболоида.

Прим.: получение «карты высот» для гиперболического пaраболоида несколько отличается от аналогичной процедуры для вышеприведенных поверхностей 2-го порядка, поэтому я также включил его в свой реферат.

Линии z=h пересечения гиперболического параболоида плоскостями z=h представляют собой при h>0 гиперболы

с полуосями

а при h < 0 —сопряженные гиперболы для гипербол (24)

с полуосями

И

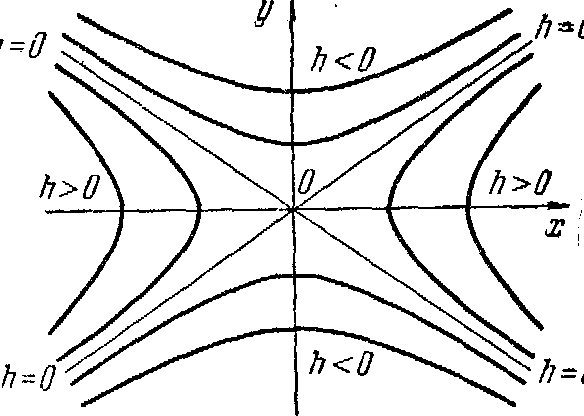

спользуя формулы (24)—(27), легко построить «карту» гиперболического параболоида. Отметим еще, плоскость z=0 пересекает гиперболический параболоид по двум прямым :

Из формул (25) и (27) вытекает, что прямые (28) являются асимптотами гипербол (24) и (26).
Карта гиперболического параболоида дает представление о его пространственной форме. Как и в случае эллип­тического параболоида, можно убедиться в том, что гиперболи­ческий параболоид может быть получен путем параллельного перемещения параболы, предста­вляющей собой сечение плоско­стью Oxz (Оуz), когда ее вер­шина движется вдоль параболы, являющейся сечением параболо­ида плоскостью Oyz (Oxz).

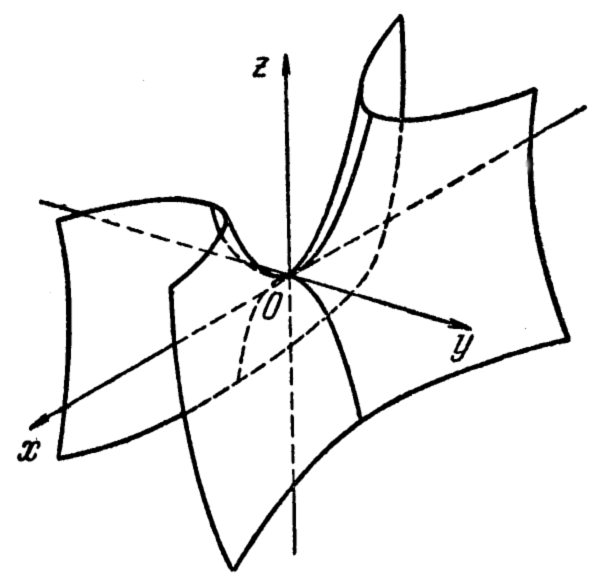

Прим.: Изображение гиперболического пaраболоида дано на следующей странице.

Г
иперболический пара­болоид.

4. Конус и цилиндры второго порядка.

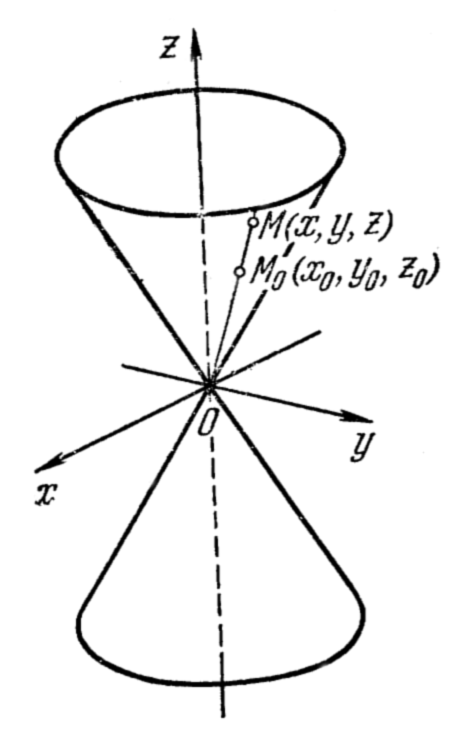

 1°. Конус второго порядка

Убедимся, что вещественный конус S образован прямыми ли­ниями, проходящими через начало О координат. Естественно на­зывать точку О вершиной конуса.

Для доказательства сформулированного утверждения, очевид­но, достаточно установить, что прямая L, соединяющая произвольную, отличную от начала координат точку
М_>0>(х_>0>, у_>0>, z_>0>) ко­нуса (6) и начало координат О , целиком распола­гается на конусе, т. е. координаты (х, у, z) любой точки М прямой L удовлетворяют уравнению (6).

Так как точка М_>0>(х_>0>, у_>0>, z_>0>) лежит на конусе (6), то :

К
оординаты (х, у, z) любой точки М прямой L равны соответ­ственно tx_>0>_> >, ty_>0 >, tz_>0>_> >, где t—некоторое число. Подставляя эти значения для х, у и z в левую часть (6), вынося затем t² за скоб­ку и учитывая (29), мы убедимся в том, что М лежит на ко­нусе. Таким образом, утверждение доказано. Представление о форме конуса может быть получено методом сечений. Легко убедиться, что сечения конуса плоскостями z = h представляют собой эллипсы с полуосями :

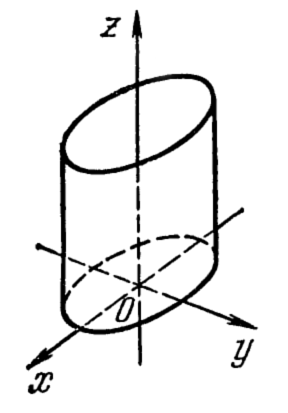

 2°. Эллиптический цилиндр.

Состоит из прямых линий, параллельных оси Oz .

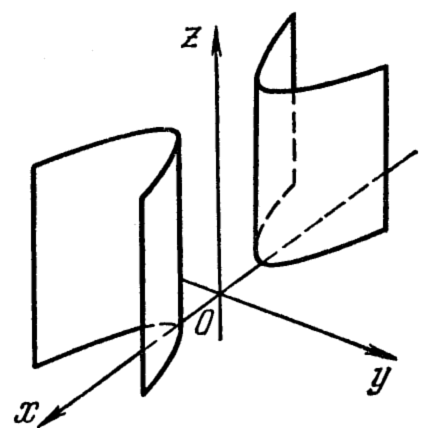

 3°. Гиперболический цилиндр.

Состоит из прямых линий, параллельных оси Oz .

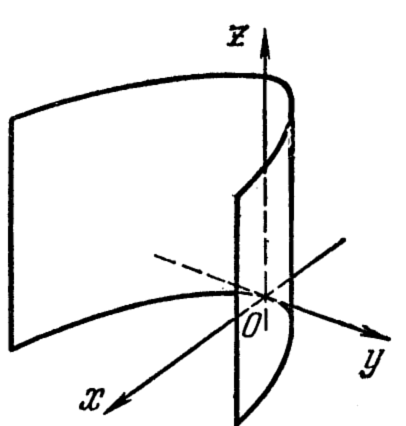

 4°. Параболический цилиндр.

a_>33 >z² + 2q´y = 0 (19)
Путем переименования осей координат и простых арифметических операций из уравнения, (19) мы получим новое, компактное уравнение параболического цилиндра.

2
