Запишем разностное уравнение:

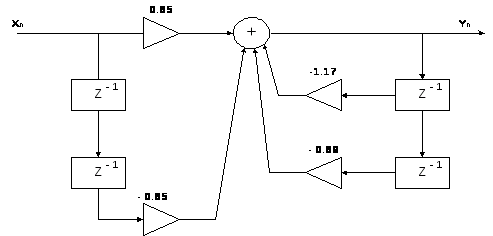

Структура фильтра:

3)Рассчитаем значение нулей и полюсов:

полюса:

нули:

4)Оценка устойчивости.

Все полюса передаточной функции находятся внутри единичного круга Z - плоскости . Условие выполняется т. к. 1.17 < 1.661 < 2. Следовательно фильтр устойчив.

5)Запишем импульсную характеристику фильтра:

6) Рассчитаем 5 отсчетов по формуле: , результаты занесём в таблицу 1.

Таблица 1

7)График импульсной характеристики приведен на рисунке 1.

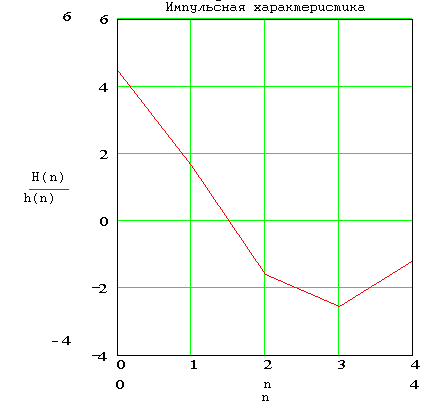

Рисунок 1 – Импульсная характеристика фильтра

8) Запишем формулу частотной характеристики фильтра:

9) Запишем формулу Амплитудно-частотной характеристики:

10)Рассчитаем значения АЧХ на частотах:

11) Выполним нормировку фильтра при условии, что

12) График АЧХ нормированного фильтра на интервале частот от 0 до 0,5 приведен на рисунке 2.

Список литературы

Для подготовки данной применялись материалы сети Интернет из общего доступа

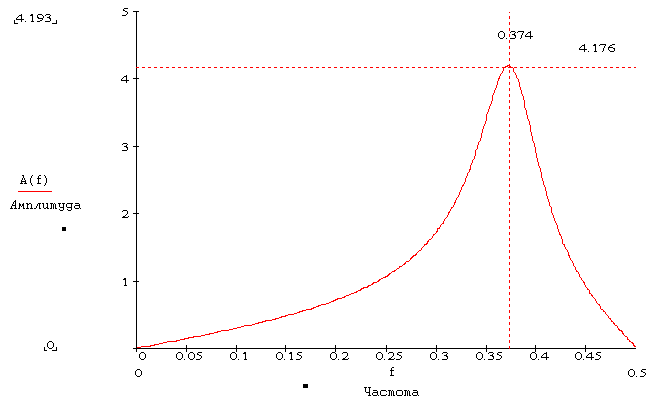

Рисунок 2 – АЧХ нормированного фильтра.
