Весоизмерительное оборудование электронное. Грузовой промышленный лифт

Министерство образования Республики Беларусь

Учреждение образования "Витебский государственный технологический университет"

КОНТРОЛЬНАЯ РАБОТА

По дисциплине «ОБОРУДОВАНИЕ ПРЕДПРИЯТИЙ ТОРГОВЛИ»

Выполнил: студент 3-го курса

ФПКиПК, группы _______

шифр _______

__________________________

Витебск

2009

ЗАДАНИЕ

Весоизмерительное оборудование электронное. Принцип действия.

Схема грузового промышленного лифта.

Методические указания по выполнению заданий.

При разработке задания №1 необходимо изучить соответствующие материалы по учебникам, справочникам, инструкциям по эксплуатации торгового оборудования, а также использовать материалы торговых предприятий по месту работы, опыт торговых фирм.

При выполнении задания следует придерживаться следующего плана:

- общее сведение о данном виде оборудования;

- назначение;

- классификация;

- технические и эксплуатационные характеристики;

- принцип работы;

- правила эксплуатации;

- определить потребность в оборудовании;

- перспективы развития оборудования.

При разработке задания №2 необходимо:

- представить схему механизма с обозначением всех элементов;

- стрелками проставить движение элементов схемы, начиная с ведущего;

- описать работу и регулировки механизма.

1. Весоизмерительное оборудование электронное. Принцип действия. Общая характеристика. Определение потребности

В предприятиях торговли и общественного питания применяются настольные и напольные весы различных типов ( как будет представлено в таблице 1 ниже ).

По принципу действия все применяемые в общественном питании и торговли весы относятся к рычажно-механическим. По виду указателя массы их подразделяют на гиревые, шкальные, циферблатные, проекционные и электромеханические.

Гиревые весы равноплечие с открытым и закрытым механизмом ( ВНО и ВНЗ ) устанавливают на столе, неравноплечие ( РП – 1, Г13М ) – на полу ( специально подготовленной площадке ), шкальные – на устойчивой подставке. При необходимости их можно передвигать.

В гиревых весах показания массы определяют визуально, применяя местный способ снятия показаний.

Циферблатные весы одночашечные лотковые ( ВЦЛ) и двух чашечные ( ВНЦ – 2, РН – 10Ц13 ) устанавливают на столе. В пределах циферблата ( 200 или 1000 г ) продукты взвешивают без гирь, сверх шкалы циферблата до максимальной нагрузки – с применением гирь. Циферблатные платформенные весы ( РП – ВЦ24 ) устанавливают на полу. Они имеют визуальный отсчет и дистанционно – документально регистрируют показания на расстоянии 50 м. На дистанционной суммирующей машине печатается значение массы и суммарной массы.

Проекционные весы оптические настольные ( ВО – ЗК1, ОР – 10 ) имеют шкалу, на которой отображается значение массы. Чем меньше зазор, тем медленнее масло поступает из одного цилиндра в другой. Ускоритель колебаний должен быть отрегулирован так, что после нажатия на грузоприемную площадку до упора стрелка ненагруженных весов будет возвращаться в нулевое положение после двух – трех колебаний.

Таблица1

Классификация торговых весов.

№ п/п	Тип весов	Виды весов	Грузо- подъем- ность
по способу установки и конструктивным особенностям	по указателю массы
1	2	3	4	5
1	ВНО-2	Настольные равноплечие двухчашечные	гиревой	2
2	ВНО-10М	-“-“-“-“-“-“	10
3	ВНО-20	То же	-“-“-“-“-“-“
4	ВНЗ-2	-“-“-“-	-“-“-“-“-“-“
5	ВНЗ-5	Настольные двухчашечные		20
6	ВНЦ-2	То же	Циферблатный	2
7	РН-10Ц13	-“-	-“-“-“-“-“-“	5
8	РН-10Ц13М	Настольные одночашечные	-“-“-“-“-“-“	2
9	ВЦЛ-10М	( лотковые )	-“-“-“-“-“-“	10
10	ВО-ЗК1	то же	Проекционный ( оптический )	10
11	ОР-3	-“-“-“-	10
12	ОР-5	Настольные одночашечные	То же	3
13	ОР-10	Настольные, неравноплечие, передвижные, платформенные	-“-“-“-“-“-“	3
14	Т3,	-“-“-“-“-“-“	5
15	Т5,	То же	Проекционный гиревой	10
16	Т10	-“-“-	3,5
17	РП-500Г-13М	Напольные платформенные передвижные	-“-“-“-“-“-“	500
18	РП-1Г13М	Шкальный	1000
19	РП-100Ш13РП-	То же	-“-“-“-“-“-“	100
20	200Ш13РП-	-“-	циферблатный	200
21	600Ц24	Настольные стационарные одночашечные	-“-“-“-“-“-“	600
22	РП-3Ц24	Проекционный электромеханический	3000
23	РПО-500	Настольные стационарные врезные	500
24	ДПЧ-3	Электронно тензометрический	3
25	ДПЧ-ЗС	То же	3
26	ДПЧ-5С	То же	То же	5
27	ЕР, ЕР-F	Настольные одночашечные	То же	3-5
28	SSW-2, SW-5, SW-10, SW-20	Настольные одночашечные	То же	2, 5, 10, 20
29	PW-3	Напольные платформенные передвижные	То же	3
30	DBII-60, DBII-160, DBII-300	Напольные платформенные передвижные	Электронно тензометрический	60, 160, 300
31	DB-H-60, DBB-H-150, DB-H-200	То же	То же	60, 150, 200
32	DL-60, DL-100, DL-150, DL-200	То же	То же	60, 100, 150, 200
33	LP-6, LP-06R	Напольные стационарные ( возможность работы в локальных сетях Ethernet )	То же	60
34	LP-15, LP-15R	То же	То же	150
35	LP-30, LP-30R	То же	То же	200
36	LPII-06; LPII-15; LPII-30	То же	То же	6, 15, 30

Электронные тензометрические весы сери EP, SW, DBII, DB-H, DL, LP, LP-R имеют автоматическую установку нуля и автоматическую регулировку коэффициента усиления, выборку массы тары из диапазона взвешивания, программирования функций усреднения показаний массы при нестабильной нагрузке с изменением периода и амплитуды фильтрации, мембранную клавиатуру, индикацию разрядки батареи. Платформа выполнена из нержавеющей стали. Питание осуществляется от сети через адаптер или от батарей с автоматическим отключением в перерывах от 0 до 9 мин.

Класс точности по ГОСТ 29329 – средний.

Весы серии LPII имеют большой двухсторонний легко читаемый дисплей и большой размер платформы. Расширенные возможности печати этикеток: большой выбор всесторонних форматов, в том числе без принтера, возможность создания этикеток и сохранения их в памяти, варианты штрихкода без информации о веси или стоимости, где все цифры задает пользователь. Простой и быстрый ввод информации о товаре без остановки взвешивания. Память товаров на 4 тыс. наименований и, дополнительно, 1 тыс. сообщений по 8 строкам, содержащим до 50 символов в строке. Имеют возможность загружать с компьютера все доступные данные, настройки и параметры весов. Синхронное обновление всех данных во всех весах локальной сети и др.

Гиревые напольные весы устанавливают на прочной площадке. Горизонтальность положения проверяют с помощью отвеса, укрепленного на колонке весов. Равновесие ненагруженных весов проверяют по положению подвижного указателя, регулируют его тарировочной гайкой и контргайкой, которые расположены на малом плече коромысла. Уравновешивание груза осуществляется с помощью гирь с радиальным отверстием, которые находятся на гиредержателе, и передвижной гири, расположенной на отсчетной шкале.

Для уравновешивания груза на настольных обыкновенных, закрытых и циферблатных весах применяют чугунные или стальные гири общего назначения массой от 1 до 500 г и от 1 до 10 кг. Для уравновешивания грузов на гиревых напольных ( сотенных )весах применяют чугунные гири условной массой от 10 до 500 кг ( действительная их масса в 100 раз меньше ).

Весы должны отвечать следующим техническим требованиям:

- обеспечивать точность показаний, показывать массу товара с отклонением в пределах допустимой погрешности;

- быть достаточно чувствительными, реагировать на малые изменения нагрузки (гирю – допуск );

- обладать постоянством показаний, давать одинаковые показания при многократном взвешивании одного и того же груза ( равного 1/10 грузоподъемности весов ), находящегося на грузоприемной площадке в разных положениях; погрешность при этом не должна превышать допускаемую;

- быть устойчивыми, возвращаться в состояние равновесия после снятия нагрузки;

- обладать достаточной грузоподъемностью, т. е. наибольшая и наименьшая нагрузка, указываемая на циферблате или коромысле весов, должна соответствовать величине отвесов.

Соответствие весов техническим требованиям проверяют в такие сроки: первичная проверка осуществляется при выпуске весов с завода, периодическая – не реже одного раза в год, при метрологической ревизии на предприятии, ведомственная – не реже одного раза в три месяца.

Результаты проверки оформляют нанесением оттиска поверительного клейма на весах и гирях и отметкой в специальном журнале и паспорте.

В предприятиях надзор и контроль за весоизмерительным оборудованием осуществляют специально назначенные работники ( заведующий производством, заместитель директора предприятия ).

2. Схема грузового промышленного лифта

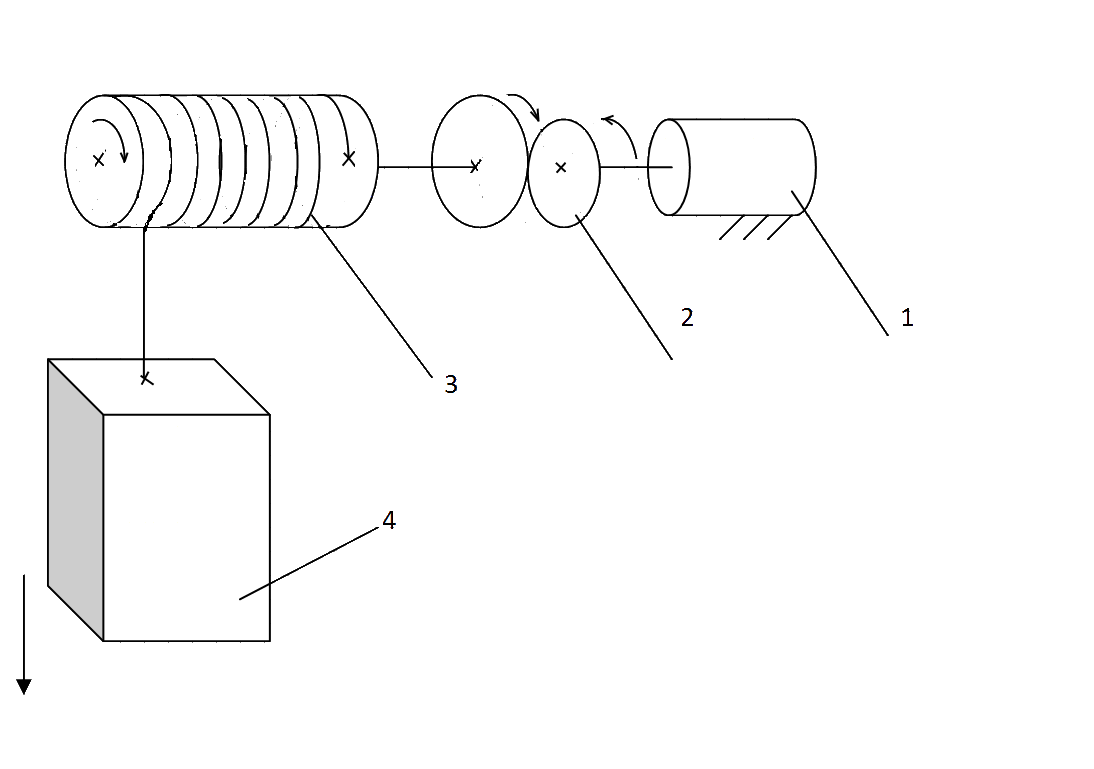

Схема 1

Лифты предназначены для перемещения грузов по вертикали и состоят ( как видим из схемы выше ) из грузовой кабины 4, которая приводится в движение с помощью электродвигателя 1, редуктора и лебедки 3.

Вес кабины уравновешивается специальным противовесом. Кабина движется по специальным направляющим, которые устанавливаются в огнеупорной шахте. Лифты снабжаются специальными ловителями при обрыве канатов.

Грузоподъемность промышленных лифтов от 1 до 50 kH, скорость движения кабины от 0,15 до 5 м/c, высота подъема кабины от 5 до 45 м.

Подъемники предназначены для подъема и опускания грузов между этажами. В отличии от лифтов они устанавливаются на специальных направляющих, которые крепятся к стене здания и имеют специальное ограждение. Грузовая платформа или кабина приводится в движение тоже с помощью лебедки.

Чаще всего на швейных предприятиях применяются подъемники грузоподъемностью до 2 kH, высота подъема груза до 3,3 м; скорость подъема – до 0,35 м/c.

Список используемых источников

1. Васюкова А.П., Пивоваров В.И., Пивоваров К.В. Организация в общественном питании: Учебное пособие. – 2-е изд., испр. и доп. – М.: Издательско-торговая корпорация «Дашков и К.» 2007 – 328с.

2. Весоизмерительное оборудование: Справочник / Н.А. Лот – В ков, А.И. Полухи. – 2 – е изд., перераб. и доп. – М. – Агропромиздат., 1989. – 240с.: ил

3. Смирнова В.Ф. «ОПТ уч. Пособие для ВУЗ».

4. Смирнова В.Ф. «Электр. обор. Предприятий торговли» 2008г.

5. Буевич «Машины аппараты швейного производства».
