Исследование свойств многоканальных доплеровских фильтров
Федеральное агентство по образованию РФ
РГРТУ
Кафедра РТС
«Исследование свойств многоканальных доплеровских фильтров»
Выполнили:
Ст. гр. 410
Артюшин А.М.
Борисов А.Ю.
Косс А.В.
Проверил:
Кошелев В.И.
Рязань 2007

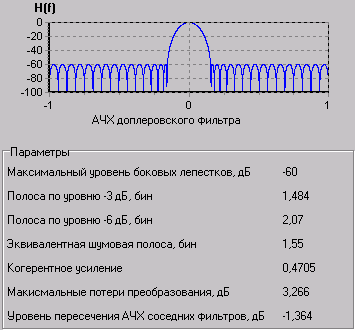

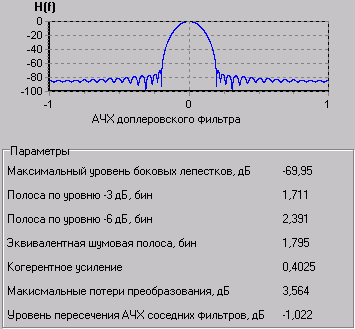

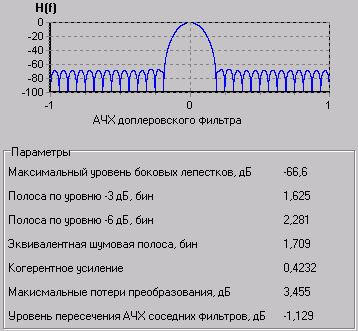

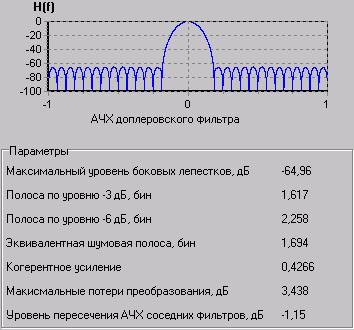

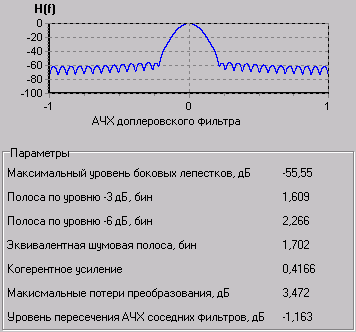

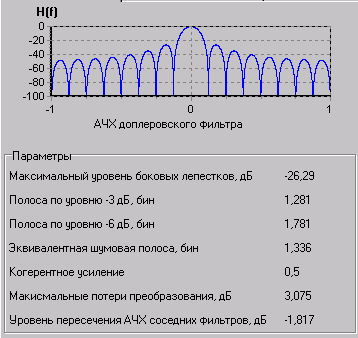

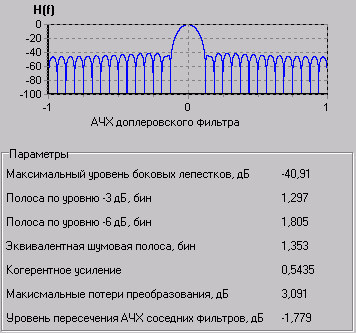

Исследование частотных свойств фильтра
Количество каналов: 32

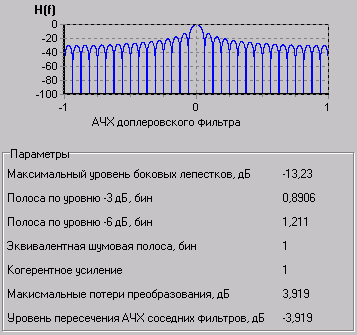

Тип окна: прямоугольное

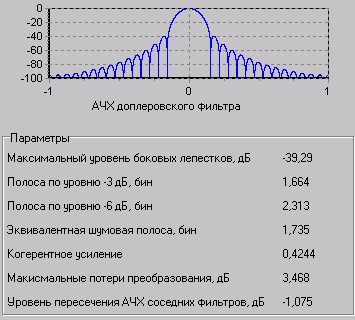

Тип окна: треугольное
Тип окна: cos(x)^a
Тип окна: Хэмминга
Тип окна: Блэкмана
Тип окна: Блэкмана-Хэрриса
Тип окна: Гаусса
Тип окна: Кайзера-Бесселя
Тип окна: Дольфа-Чебышева
При одних и тех же параметрах наименьший уровень боковых лепестков наблюдается у окна Кайзера-Бесселя, однако у него самая большая полоса по уровню -3дБ, шумовая полоса и самые большие максимальные потери преобразования. Самая маленькая полоса по уровню -3дБ при прямоугольном типе окна. Самая маленькая шумовая также полоса при прямоугольном типе окна. При прямоугольном типе окна достигается наибольшее когерентное усиление, а при типе окна: Кайзера-Бесселя оно наименьшее. Наименьшие максимальные потери преобразования у треугольного типа окна.

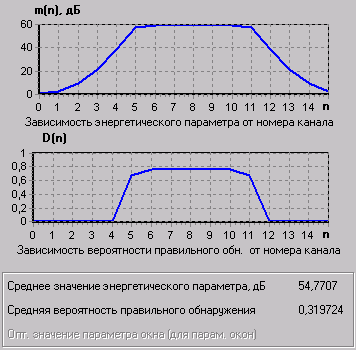

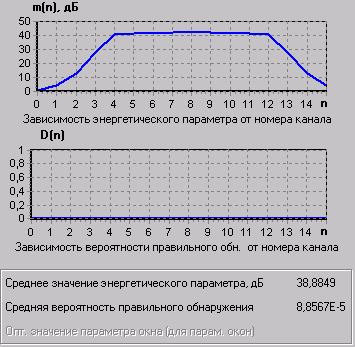

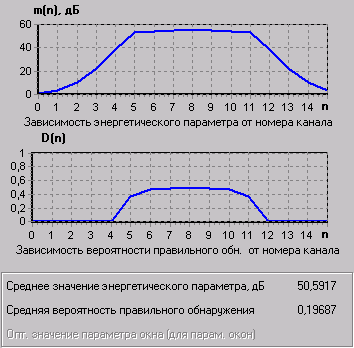

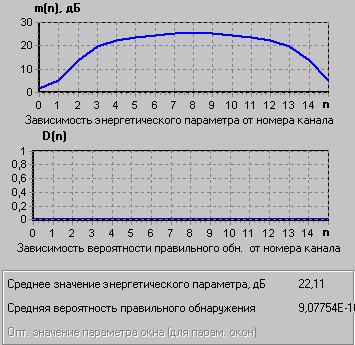

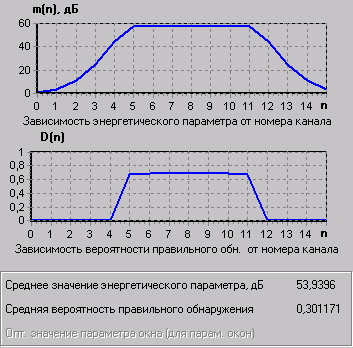

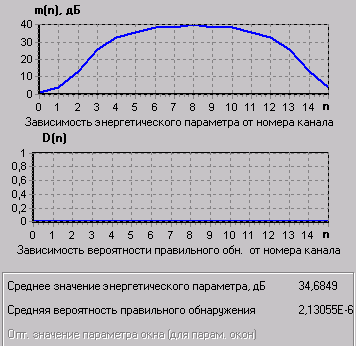

Исследование энергетических и вероятностных свойств многоканального фильтра.
Тип окна: прямоугольное
Тип окна: треугольное
доплеровский фильтр частотный окно
Тип окна: cos(x)^a
Тип окна: Хэмминга
Тип окна: Блэкмана
Тип окна: Блэкмана-Хэрриса
Тип окна: Гаусса
Тип окна: Кайзера-Бесселя
Тип окна: Дольфа-Чебышева
|
∆f>п>T |
0,02 |
0,05 |
0,08 |
0,11 |
0,14 |
0,17 |
0,2 |
0,23 |
0,25 |
|
µ>ср> |
56,25 |
55,13 |
54,56 |
53,67 |
52,32 |
50,3 |
46,49 |
39,07 |
33,46 |
|
D>ср> |
0,48 |
0,39 |
0,36 |
0,29 |
0,21 |
0,13 |
0,064 |
0,008 |
0,0001 |
При значении параметра окна равному 4ем достигается максимальное значение µ>ср>, равное 55. Максимальное значение D>ср >достигается при таком же значении параметра. При этом D>ср>=0,326
|

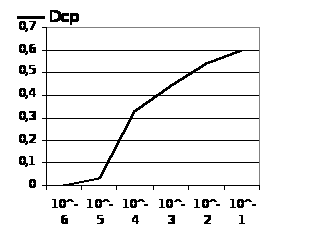

q |
10-6 |
10-5 |
10-4 |
10-3 |
10-2 |
10-1 |
|
D>ср> |
2.4*10-6 |
0.0339 |
0.326 |
0.442 |
0.537 |
0.5976 |
Предварительный Расчет.

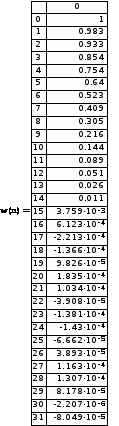

1. Рассчитать коэффициенты окна Хэмминга для N=32.
α=3
Рассчитать и сравнить эквивалентную шумовую полосу, когерентное усиление, паразитную амплитудную модуляцию для окна Хэмминга и прямоугольного окна
|
окно Хэмминга |
прямоугольное окно |
|
|
|
< > |
|
