Кабельные материалы и арматура

КАБЕЛЬНЫЕ МАТЕРИАЛЫ И АРМАТУРА

1. Припои, флюсы и компаунды, кабельные массы

Сплавы, используемые для прочного механического соединения металлических поверхностей и обеспечивающие хорошую электрическую проводимость места соединения, называют припоями. Для запайки свинцовых оболочек кабеля служит оловянно свинцовый припой поссу-30–2, состоящий из 30% олова и 68% свинца, а также небольшого количества (1,5 – 2%) сурьмы. Припой поссу 30–2, размягчается при температуре 180^оC, но для разглаживания по месту спайки его подогревают от 220 до 280 °C. Для припайки жил кабеля к контактным перьям используют припой с большим содержанием олова поссу-40–2.

При монтаже кабелей с алюминиевой оболочкой применяют оловянно-цинковый припой ЦОП с рабочей температурой 200–300^оС, состоящий из 40% цинка и 604, олова.

Химические вещества, используемые для прочного и равномерного соединения припоя с основным металлом, называют флюсами. Они растворяют и поглощают окислы основного металла до пайки и в процессе её, предохраняя поверхность металла в месте пайки от окисления.

В качестве флюсов при запайке свинцовых муфт применяют стеарин, а при пропайке медных жил – канифоль разведенную на спирту (3 мас. ч канифоли на 7 мас. ч спирта).

При залуживании стальной гофрированной оболочки используют паяльную пасту ПМКН-40.

Для устранения повреждений шланговой оболочки кабеля служит полиизобутиленовый компаунд ЛПК, состоящий из 57,1% полиизобутилена П-20, 4,8% полиизобутилена П-85 и 38,1% бензина Б-70.

На кабелях ТПП при монтаже газонепроницаемых муфт заливают эпоксидный компаунд ЭТЗК, состоящий из 100 мас. ч эпоксидного компаунда К-153, 60 мас. ч тиокола НВБ-2 и 12 мас. ч полиэтиленполиамида ПЭПА. Вместо компаунда К-153 можно использовать эпоксидной компаунд К-115 или эпоксидную смолу ЭД-5 с соответствующим изменением рецептуры приготовления.

К работе с компаундами ЛПК и ЭТЗК допускаются лица, прошедшие специальный инструктаж по технике безопасности и медицинский осмотр.

Для восстановления нормального сопротивления изоляции кабельных жил и предохранения кабеля от проникновения влаги применяют специальные прошпарочные и заливочные кабельные массы.

Для прошпарки жил кабеля с воздушно-бумажной изоляцией до монтажа и после него используют кабельную прошпарочную массу МКП, состоящую из 45 мас. ч высокоочищенного парафина, 20 мас. ч светлой канифоли и 35 мас. ч очищенного машинного масла. Максимальная температура подогрева массы 120^СС.

Для заливки оконечных и газонепроницаемых муфт, корытец телефонных распределительных коробок, боксов служит универсальная заливочная масса МКС, состоящая из 78 мас. ч светлой канифоли16 мас. ч очищенного парафина и 6 мас. ч синтетического церезина. Температура её подогрева для заливки кабеля со стирофлексной изоляцией не должна превышать 87^оC, с воздушно-бумажной и кордельно-бумажной 120^о C, для заливки в газонепроницаемые муфты – 140^о C.

Для заливки чугунных подземных муфт служит масса МКБ, состоящая из одного битума с максимальной температурой подогрева 150^о С. Перегрев массы снижает её изоляционные свойства, поэтому температуру разогрева проверяют термометром, имеющим шкалу до 250–300 °С. Для этого опускают его в чайник, наполненный массой так, чтобы нижний конец термометра находился на расстоянии 3–5 см от дна чайника.

2. Монтажные материалы

При монтаже, линейных сооружений связи городских телефонных сетей применяют различные монтажные материалы.

Для восстановления изоляции жил кабелей используют бумажные или полиэтиленовые гильзы и групповые кольца, размеры которых приведены в таблице.

Для восстановления шланговой пластмассовой оболочки кабелей в сухих помещениях и изоляции жил однопарных кабелей применяют полиэтиленовую или поливинилхлоридную липкую ленту. При сварке полиэтиленовых муфт используют стеклотканевую ленту (ГОСТ 5937–56).

В качестве монтажных материалов при сращивании жил и монтаже муфт применяют особо прочные суровые нитки (ГОСТ 6309–59), кабельную бумагу К-120 и К-170 (ГОСТ 645–67), миткалевую ленту шириной 25–30 мм, полиэтиленовые сварочные прутки или поливинилхлоридные диаметром 3 мм.

На воздушных кабельных линиях связи кабель подвешивают на тросе, состоящем из семи скрученных стальных оцинкованных жил диаметром 1,4; 2 и 2,2 мм. В качестве троса может служить и стальная оцинкованная проволока диаметром 5 мм. Трос крепят к опоре с помощью специальной клеммы, консоли и струбцин.

Кабель подвешивают на тросе с помощью металлического подвеса, в верхней и нижней частях которого имеются цилиндрические выгибы. Диаметр верхнего выгиба соответствует диаметру троса, а нижнего диаметру подвешиваемого кабеля.

При прокладке кабеля по стенам зданий для крепления к стене применяют фасонные скрепы из тонколистовой оцинкованной стали. Размер скрепы выбирают по наружному диаметру кабеля.

Для прокладки кабелей по стене используют шурупы на дюбелях с волокнистым наполнителем. В таблице приведены основные размеры дюбелей с волокнистым наполнением.

В настоящее время промышленностью выпускаются дюбели из пластических масс (капрона, полиэтилена) диаметром 3,5; 4; 5.8; 10 и 12 мм, их преимущество в высокой устойчивости против коррозии.

Довольно простым является способ крепления кабеля или арматуры с помощью поливинилхлоридных или полиэтиленовых трубок, толщина стенки которых 0,8- 1 мм, длина и диаметр зависит от длины шурупа. Для установки такого дюбеля сверлят отверстие соответствующего диаметра и длины; затем отрезают кусок трубки чуть меньше длины отверстия, разрезают ее вдоль, свертывают в спираль по длине и вставляют в отверстие стены. После этого ввертывают шуруп.

3. Свинцовые, пластмассовые и чугунные муфты

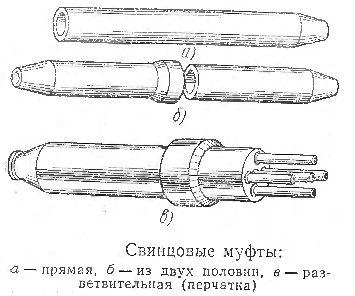

Свинцовые муфты служат для герметичного соединения между собой оболочек двух или нескольких кабелей и по назначению разделяются на соединительные, прямые и разветвительные. Соединительные прямые муфты используют для соединения двух кусков кабеля одинаковой емкости. Если емкость превышает 100X2, муфту выполняют из двух частей и обозначают буквой П. Разветвительную муфту (перчатку) используют для соединения одного кабеля большей емкости с несколькими кабелями меньшей емкости. Эти муфты имеют круглую или плоскую форму и буквенные обозначения РК и РПл. На конце одной половины муфты имеется несколько полых цилиндрических пальцев для ответвления кабелей. Свинцовые муфты показаны на рисунке ниже.

Условное обозначение муфты дает полную её характеристику, например: П-100–0,5 – прямая соединительная для стопарного кабеля с диаметром жил 0,5 мм; РК-20–0,5 разветвительная круглая для кабеля с диаметром жил 0,5 мм, емкостью 20 пар с двумя ответвительными пальцами.

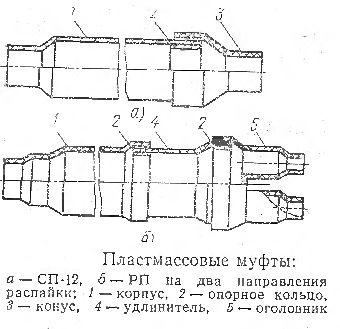

Для восстановления оболочки кабелей ТПП применяют полиэтиленовые соединительные муфты П типоразмеров и разветвительные в зависимости от емкости кабеля и числа разветвительных пальцев. Например, для кабеля емкостью 100X2–0,5 используют соединительную полиэтиленовую муфту 1СП-12, где цифры I означают номер типоразмера, а 12 внутренний диаметр входного отверстия муфты, см рисунок.

Условное обозначение разветвительной полиэтиленовой муфты РП пятого типоразмера на два направления распайки следующее: 5РП где цифры 30 и 35 означают размеры входного отверстия муфты большого кабеля, а 24 и 30, 20 и 25 – размеры выходных отверстий одного и другого пальца. Монтаж этих муфт допускается при температуре не ниже -10С.

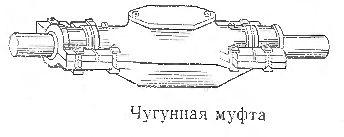

Если бронированный кабель укладывают в землю, то для защиты свинцовых муфт от механических повреждений и коррозии служат чугунные муфты, которые состоят из двух половинок (верхней и нижней) крышки.

4. Опорный конспект

Кабельные материалы и арматура представляет собой оборудование, при помощи которого осуществляется соединение концов строительных длин кабеля, устройство ответвлений кабеля и оконечных включений его. В состав кабельной арматуры входят кабельные соединительные и оконечные муфты, монтажные материалы, припои, флюсы и компаунды, кабельные массы.

Вопросы

1. Что такое припой?

2. Что такое флюс?

3. Расскажите о способе крепления кабеля или арматуры с помощью поливинилхлоридных или полиэтиленовых трубок.

4. Для чего используют разветвительную муфту (перчатку)?

5. Что делают для защиты свинцовых муфт на бронированном кабеле который пролегает в земле?

6. Что представляет собой кабельные материалы и арматура и что в неё входит?

7. Расскажите про муфту РП.

8. Что дает нам условное обозначение муфты? Обоснуйте ответ (приведите пример).

9. Какие монтажные материалы применяются при монтаже и для чего?

10. Расскажите все, что вы узнали о ПОССу-30–2.

кабельный муфта бронированный чугунный

Ответы

1. Сплав, используемый для прочного механического соединения металлических поверхностей и обеспечивающий хорошую электрическую проводимость места соединения.

2. Химическое вещество, используемое для прочного и равномерного соединения припоя с основным металлом.

3. Довольно простым является способ крепления кабеля или арматуры с помощью поливинилхлоридных или полиэтиленовых трубок, толщина стенки которых 0,8- 1 мм, длина и диаметр зависит от длины шурупа. Для установки такого дюбеля сверлят отверстие соответствующего диаметра и длины; затем отрезают кусок трубки чуть меньше длины отверстия, разрезают ее вдоль, свертывают в спираль по длине и вставляют в отверстие стены. После этого ввертывают шуруп.

4. Разветвительную муфту (перчатку) используют для соединения одного кабеля большей емкости с несколькими кабелями меньшей емкости.

5. Если бронированный кабель укладывают в землю, то для защиты свинцовых муфт от механических повреждений и коррозии служат чугунные муфты, которые состоят из двух половинок (верхней и нижней) крышки.

6. Кабельная арматура представляет собой оборудование, при помощи которого осуществляется соединение концов строительных длин кабеля, устройство ответвлений кабеля и оконечных включений его. В состав кабельной арматуры входят кабельные соединительные и оконечные муфты, монтажные материалы, припои, флюсы и компаунды, кабельные массы.

7. Условное обозначение разветвительной полиэтиленовой муфты РП пятого типоразмера на два направления распайки следующее: 5РП где цифры 30 и 35 означают размеры входного отверстия муфты большого кабеля, а 24 и 30, 20 и 25 – размеры выходных отверстий одного и другого пальца. Монтаж этих муфт допускается при температуре не ниже -10-С.

8. Условное обозначение муфты дает полную её характеристику, например: П-100–0,5 – прямая соединительная для стопарного кабеля с диаметром жил 0,5 мм; РК-20–0,5 разветвительная круглая для кабеля с диаметром жил 0,5 мм, емкостью 20 пар с двумя ответвительными пальцами.

9. Для восстановления изоляции жил кабелей используют бумажные или полиэтиленовые гильзы и групповые кольца. Для восстановления шланговой пластмассовой оболочки кабелей в сухих помещениях и изоляции жил однопарных кабелей применяют полиэтиленовую или поливинилхлоридную липкую ленту. В качестве монтажных материалов при сращивании жил и монтаже муфт применяют особо прочные суровые нитки, кабельную бумагу, миткалевую ленту, полиэтиленовые сварочные прутки или поливинилхлоридные. При прокладке кабеля по стенам зданий для крепления к стене применяют фасонные скрепы. Для прокладки кабелей по стене используют шурупы на дюбелях с волокнистым наполнителем.

10. Для запайки свинцовых оболочек кабеля служит оловянно свинцовый припой поссу-30–2, состоящий из 30% олова и 68% свинца, а также небольшого количества (1,5 – 2%) сурьмы. Припой поссу 30–2, размягчается при температуре 180^оC, но для разглаживания по месту спайки его подогревают от 220 до 280 °C.

Литература

1. П.А. Полонский «Монтаж линейно-кабельных сооружений городских телефонных сетей» 1978 г.
