Виконання розрахунку електромагніта клапанного типу

Курсова робота

Виконання розрахунку електромагніта клапанного типу

Введення

Електромагнітним механізмом називають електромагнітні системи, у яких при зміні магнітного потоку відбувається переміщення рухливої частини системи. Електромагнітні механізми по способі переміщення якоря підрозділяють на електромагніти клапанного й соленоїдного типу, а також і із що поперечно рухається (обертовим) якорем.

У даному курсовому проекті потрібно зробити розрахунок електромагнітного механізму клапанного типу, що знаходить широке застосування в електромагнітних реле постійного і змінного току.

Метою проекту є визначення параметрів котушки електромагніта при живленні її постійним струмом, тягових і магнітних характеристик, часу спрацьовування електромагнітного механізму.

Дані для розрахунку

Схема електромагнітного механізму представлена на малюнку 1. Дані для розрахунку наведені в таблиці 1.

Малюнок 1 - Схема електромагнітного механізму

Таблиця 1 - Вихідні дані

a

l

c

m

∆H

∆вн

∆T

δ>1нач>

δ>1кін>

δ>2>

Iω

U

мм

А

В

32

130

70

4

1.2

2

2

7

0.3

0.4

900

110

Розрахунок котушки на задану МДС

Геометричні розміри обмотки й створювана нею сила, що намагнічує, зв'язані співвідношенням [1, с.9]:

, ( 1)

де Q>0> = l>0>·h>0> – величина обмотувального вікна, мм2;

f>0> – коефіцієнт заповнення обмотки по міді;

j – щільність струму в обмотці, А/мм2.

При заданій силі, що намагнічує, можна визначити величину обмотувального вікна:

. ( 2)

У процесі експлуатації обмотки можливе підвищення рівня живлячої напруги, що приводить до збільшення струму й створенню більше важкого теплового режиму обмотки. Отже, розрахункове значення обмотувального вікна необхідно збільшити шляхом уведення коефіцієнта запасу k>з> = 1.1...…12[1.2, с.10], тоді:

. ( 3)

Приймемо k>з> = 1.2. Щільність струму в обмотці електромагніта, призначеного для тривалого режиму роботи, перебуває в діапазоні 2...4…4 [1, с.10]. Приймемо j = 4. Значення коефіцієнта заповнення f>0> для рядового укладання проведення повинне перебуває в межах 0.5...…06[1,с.10]. Приймемо f>0> = 0.5.

Підставляючи у вираження ( 3) вихідні дані й прийняті чисельні значення коефіцієнтів, визначимо необхідну величину обмотувального вікна:

.

Геометричні розміри обмотки визначаються на основі ряду рекомендацій. По конструктивних міркуваннях для найбільш ефективного використання стали сердечника, приймемо співвідношення:

.

Визначимо довжину й висоту вікна обмотки:

мм; ( 4)

мм. ( 5)

Розрахунковий перетин необхідного обмотувального проведення визначається по формулі [1, с.10]:

, ( 6)

де l>ср> – середня довжина витка;

Iw - сила, що намагнічує, котушки;

U - живляча напруга котушки;

? - питомий опір проведення.

Питомий опір проведення визначиться як:

, ( 7)

де ρ>0> – питомий опір при t = 0 ºЗ, ρ>0> = 1.62·10-5 Ом·мм;

α – температурний коефіцієнт опору міді, α = 4,3·10-3 ºC-1;

t - припустима температура нагрівання проведення, t = 75 ?С.

Ом·мм.

Визначимо середню довжину витка проведення в обмотці [1, с.11]:

, ( 8)

мм.

Знайдені величини підставляємо у формулу ( 6 ):

мм2.

Визначимо розрахунковий діаметр необхідного проведення [1, с.11]:

мм, ( 9)

Далі по таблиці [1, с.18], використовуючи значення розрахункового діаметра проведення, підбираємо стандартне проведення марки ПЕВ-1 з наступними параметрами:

мм; мм; .

Визначимо перетин прийнятого проведення без обліку ізоляції [1, с.11]:

мм2. ( 10)

Визначимо перетин прийнятого проведення з урахуванням ізоляції [1, с.11]:

мм2. ( 11)

Розрахункове число витків обмотки при даному обмотувальному вікні й прийнятому проведенні дорівнює [1, с.12]:

. ( 12)

Округляючи отримане число витків до сотень у більшу сторону, приймаємо: .

По знайденому числу витків визначимо опір обмотки [1, с.12]:

Ом. ( 13)

Знайдемо значення розрахункового струму котушки [1, с.12]:

А. ( 14)

Для перевірки правильності виконаного розрахунку знайдемо силу, що намагнічує, розроблювальної котушки й щільність струму, а так само потрібно оцінити тепловий режим [1, с.12]:

А > А;

А/мм2 < А/мм2.

Тепловий режим котушки електромагніта характеризується перевищенням температури обмотки над температурою середовища. Це перевищення визначається по формулі [1, с.12]:

, ( 15)

де k>то> – узагальнений коефіцієнт тепловіддачі;

S>охл> – поверхня охолодження котушки.

Величину коефіцієнта тепловіддачі можна визначити по формулі [1, с.13]:

, ( 16)

де k>то0> – коефіцієнт тепловіддачі при 0 ºЗ, k>то0> = 1.4·10-5 Вт/(мм2·ºС);

β – коефіцієнт, що враховує збільшення тепловіддачі при нагріванні котушки, β = 5·10-8 Вт/(мм2·ºС);

t>розр.> – різниця температури навколишнього середовища й температури нагрівання обмотки, t>розр.> = 75ºС.

Вт/(мм2·ºС).

Визначимо поверхню охолодження котушки. Припустимо, що матеріал каркаса має значний тепловий опір, що істотно знижує розсіювання тепла з торцевих і внутрішніх поверхонь котушки, тоді [1, с.13]:

, ( 17)

мм2.

Підставляючи знайдені величини у вираження ( 15) одержимо:

ºС.

Тому що сила, що намагнічує, що вийшла в результаті перевірки, більше заданої, щільність струму не перевищує максимального значення й допускається нагрів, що, котушки не перевищує ?>доп> = 80 ºЗ, те розрахунок проведений правильно.

Розрахунок магнітного ланцюга методом коефіцієнтів розсіювання

Визначення провідності зазору

Використовуючи метод Ротерса, розбиваємо весь потік витріщання на прості геометричні фігури. Схема повітряного зазору представлена на малюнку 2.

Розрахунок провідності робимо для чотирьох положень якоря електромагніта.

Якір у відпущеному положенні ( δ>1> = δ>1нач> )

, ( 18)

, ( 19)

, ( 20)

, ( 21)

, ( 22)

, ( 23)

, ( 24)

. ( 25)

Підставляючи у формули ( 18) – ( 25) величину δ>1> = δ>1нач>, визначимо провідності для відпущеного положення якоря. Результати обчислення наведені в таблиці 2.

Якір у проміжному положенні ( δ>1> = δ>1нач> )

Підставляючи у формули ( 18) – ( 25) величину δ>1> = δ>1нач>, визначимо провідності для відпущеного положення якоря. Результати обчислення наведені в таблиці 2.

Якір у проміжному положенні ( δ>1> = δ>1нач> )

Підставляючи у формули ( 18) – ( 25) величину δ>1> = δ>1нач>, визначимо провідності для відпущеного положення якоря. Результати обчислення наведені в таблиці 2.

Якір у притягнутому положенні ( δ>1> = δ>1кін> )

Підставляючи у формули ( 18) – ( 25) величину δ>1> = δ>1кін>, визначимо провідності для відпущеного положення якоря. Результати обчислення наведені в таблиці 2.

Таблиця 2 - Магнітні провідності для чотирьох положень

δ>1нач>

δ>1нач>

δ>1нач>

δ>1кін>

G>1>, Гн

5.775·10-7

8.663·10-7

1.733·10-6

1.348·10-5

G>2>, Гн

1.046·10-8

1.046·10-8

1.046·10-8

1.046·10-8

G>3>, Гн

6.773·10-9

4.516·10-9

2.258·10-9

2.903·10-10

G>4>, Гн

9.309·10-9

1.182·10-8

1.617·10-8

2.381·10-8

G>5>, Гн

1.257·10-9

1.257·10-9

1.257·10-9

1.257·10-9

G>6>, Гн

1.138·10-8

1.536·10-8

2.363·10-8

4.452·10-8

G>7>, Гн

2.091·10-8

2.091·10-8

2.091·10-8

2.091·10-8

G>δ1>, Гн

6.987·10-7

9.899·10-7

1.868·10-6

1.365·10-5

Розрахунок магнітної провідності неробочого зазору

Магнітну провідність неробочого зазору визначимо по формулі:

Гн, ( 26)

Розрахунок магнітної сумарної провідності

Сумарну магнітну провідність обох повітряних зазорів обчислимо по формулі:

. ( 27)

Результати розрахунку магнітних провідностей для чотирьох положень наведені в таблиці 3.

Таблиця 3 - Результати розрахунків сумарної провідності

δ1нач

δ1нач

δ1нач

δ1кін

, Гн

5.74·10-7

7.57·10-7

1.182·10-6

2.603·10-6

Розрахунок питомої магнітної провідності й коефіцієнтів розсіювання

Питому магнітну провідність можна визначити по формулі:

. ( 28)

Коефіцієнти розсіювання в загальному випадку визначаться по формулі:

, ( 29)

де g>σ> - питома магнітна провідність;

x - видалення перетину від кінця сердечника;

– сумарна магнітна провідність;

l - довжина стрижня сердечника.

Визначимо коефіцієнти розсіювання для трьох характерних перетинів стрижня ( ) при чотирьох положеннях якоря.

;

;

.

Коефіцієнти розсіювання для притягнутого й проміжних положень якоря перебувають аналогічно. Результати розрахунку коефіцієнтів розсіювання для чотирьох положень якоря наведені в таблиці 4.

Таблиця 4 - Коефіцієнти розсіювання

δ>1нач>

δ>1нач>

δ>1нач>

δ>1кін>

1

1

1

1

1.231

1.175

1.112

1.051

1.307

1.233

1.149

1.068

Побудова магнітних характеристик

Магнітною характеристикою електромагніта є залежність магнітного потоку від сили, що намагнічує.

, ( 30)

де F - сила, що намагнічує, котушки; – сумарна провідність зазору.

Розіб'ємо магнітний ланцюг на три ділянки - якір, стрижень, підстава муздрамтеатру. Повні магнітні потоки на даних ділянках визначимо як:

, ( 31)

де Ф>як> – повний магнітний потік у якорі;

Ф>ст> – повний магнітний потік у стрижні;

Ф>осн> – повний магнітний потік у підставі.

Магнітну індукцію знайдемо як:

( 32)

Знаючи магнітну індукцію якоря, стрижня й підстави можна знайти напруженість магнітного поля на цих ділянках.

Тому що розрахунок проводиться з урахуванням втрат у сталі, то МДС визначимо як:

, ( 33)

де Н>ср> – проміжна напруженість, .

Розрахунки по формулах ( 30)-( 33) виконані на ЕОМ в Mathcad 8. Результати розрахунку зведені в таблицях 5-8.

Таблиця 5 – Результати розрахунку магнітного ланцюга при δ>1> = δ>1нач>

0.5·Ф

0.7·Ф

0.9·Ф

Ф

1.2·Ф

1.4·Ф

Ф>як>, Вб

2.665·10-4

3.731·10-4

4.797·10-4

5.33·10-4

6.397·10-4

7.463·10-4

В>як>, Тл

0.26

0.364

0.468

0.521

0.625

0.729

Н>як>, А/див

0.85

1

1.16

1.27

1.42

1.56

Ф>ст>, Вб

3.28·10-4

4.591·10-4

5.903·10-4

6.559·10-4

7.871·10-4

9.183·10-4

В>ст>, Тл

0.32

0.448

0.576

0.641

0.769

0.897

Н>ст>, А/див

0.95

1.15

1.35

1.46

1.64

1.89

Ф>осн>, Вб

3.484·10-4

4.878·10-4

6.272·10-4

6.969·10-4

8.363·10-4

9.756·10-4

В>осн>, Тл

0.34

0.476

0.612

0.681

0.817

0.953

Н>осн>, А/див

0.95

1.17

1.41

1.5

1.73

2.11

F, А

512.906

708.72

905.003

1.003·103

1.199·103

1.398·103

Таблиця 6 – Результати розрахунку магнітного ланцюга при δ>1> = δ>1нач>

0.5·Ф

0.7·Ф

0.9·Ф

Ф

1.2·Ф

1.4·Ф

Ф>як>, Вб

3.515·10-4

4.921·10-4

6.327·10-4

7.029·10-4

8.435·10-4

9.841·10-4

В>як>, Тл

0.343

0.481

0.618

0.686

0.824

0.961

Н>як>, А/див

0.95

1.18

1.42

1.5

1.75

2.12

Ф>ст>, Вб

4.129·10-4

5.781·10-4

7.432·10-4

8.258·10-4

9.91·10-4

1.156·10-4

В>ст>, Тл

0.403

0.565

0.726

0.806

0.968

1.129

Н>ст>, А/див

1.1

1.33

1.55

1.71

2.13

2.9

Ф>осн>, Вб

4.334·10-4

6.067·10-4

7.801·10-4

8.668·10-4

1.04·10-4

1.213·10-4

В>осн>, Тл

0.423

0.593

0.762

0.846

1.016

1.185

Н>осн>, А/див

1.12

1.39

1.62

1.79

2.32

3.22

F, А

520.358

718.846

916.655

1.017·103

1.224·103

1.446·103

Таблиця 7 – Результати розрахунку магнітного ланцюга при δ>1> = δ>1нач>

0.5·Ф

0.7·Ф

0.9·Ф

Ф

1.2·Ф

1.4·Ф

Ф>як>, Вб

5.488·10-4

7.683·10-4

9.878·10-4

1.098·10-3

1.317·10-3

1.537·10-3

В>як>, Тл

0.536

0.75

0.965

1.072

1.286

1.501

Н>як>, А/див

1.3

1.6

2.13

2.56

4.15

11.0

Ф>ст>, Вб

6.102·10-4

8.543·10-4

1.098·10-3

1.22·10-3

1.465·10-3

1.709·10-3

В>ст>, Тл

0.596

0.834

1.073

1.192

1.43

1.669

Н>ст>, А/див

1.35

1.76

2.55

3.25

7.5

20.8

Ф>осн>, Вб

6.307·10-4

8.83·10-4

1.135·10-3

1.261·10-3

1.514·10-3

1.731·10-3

В>осн>, Тл

0.616

0.862

1.109

1.232

1.478

1.69

Н>осн>, А/див

1.41

1.82

2.8

3.65

9.75

30.30

F, А

535.742

741.396

967.739

1.096·103

1.493·103

2.265·103

Таблиця 8 – Результати розрахунку магнітного ланцюга при δ>1> = δ>1кін>

0.1·Ф

0.3·Ф

0.5·Ф

0.7·Ф

0.9·Ф

Ф

Ф>як>, Вб

2.417·10-4

7.252·10-4

1.209·10-3

1.692·10-3

1.731·10-3

1.731·10-3

В>як>, Тл

0.236

0.708

1.181

1.652

1.69

1.69

Н>як>, А/див

0.8

1.52

3.2

20.2

30.3

30.3

Ф>ст>, Вб

2.52·10-4

7.621·10-4

1.27·10-3

1.731·10-3

1.731·10-3

1.731·10-3

В>ст>, Тл

0.248

0.744

1.24

1.69

1.69

1.69

Н>ст>, А/див

0.84

1.58

3.72

30.3

30.3

30.3

Ф>осн>, Вб

2.581·10-4

7.744·10-4

1.291·10-3

1.731·10-3

1.731·10-3

1.731·10-3

В>осн>, Тл

0.252

0.756

1.261

1.69

1.69

1.69

Н>осн>, А/див

0.85

1.6

3.87

30.3

30.3

30.3

F, А

136.727

361.367

655.051

2.092·103

2.265·103

2.265·103

За даними таблиць 5 - 8 будуємо магнітні характеристики.

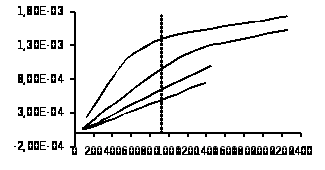

Малюнок 3 - Магнітні характеристики

Використовуючи малюнок 3, знаходимо реальні значення робочого потоку при Н.

Магнітну індукцію на i-тій ділянці визначимо як:

. ( 34)

Напруженість поля знайдемо по таблиці намагнічування стали.

Кінцеві результати розрахунку зведені в таблиці 9.

Таблиця 9 - Кінцеві результати розрахунку магнітного ланцюга

δ>1нач>

δ>1нач>

δ>1нач>

δ>1кін>

Ф·10-4, Вб

4.95

6.45

9.55

14.0

В, Тл

0.48

0.63

0.93

1.36

Н,

1.18

1.44

2.0

5.4

Визначення часу спрацьовування

Час спрацьовування - час від моменту включення до сталого значення струму й закінчення руху якоря.

, ( 35)

де - час, за яке струм в обмотці досягає значення, що забезпечує початок руху якоря;

- час руху якоря від початкового положення до кінцевого.

Визначення часу рушання

Час рушання визначається по формулі:

, ( 36)

де L - індуктивність котушки;

i>тр> - струм рушання.

Індуктивність котушки визначитися як:

, ( 37)

де ? - кількість витків котушки;

- сумарна провідність при δ>1> = δ>1нач>.

Гн.

Струм рушання найдеться як:

, ( 38)

де F>пр> - сила протидіючої пружини, F>пр> = 10 Н.

А.

Підставляючи знайдені раніше величини у формулу ( 36 ), одержимо час рушання:

с.

Визначення часу руху

Тому що час руху визначається графоаналітичним методом, то потрібно побудувати тягову характеристику.

Силу тяги визначимо як:

, ( 39)

де Ф>i> – реальний магнітний потік на i-тій ділянці;

S - площа перетину.

Таблиця 10 - Розрахункові значення сили тяги

δ>1нач>

δ>1нач>

δ>1нач>

δ>1кін>

F>т>, Н

95.21

161.65

354.38

761.58

За даними таблиці 10 будуємо тягову характеристику.

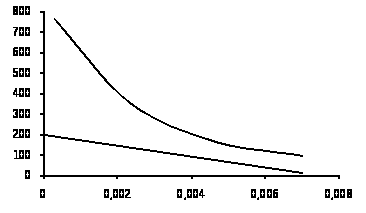

Малюнок 4 – Тягова характеристика

Час руху найдеться як:

. ( 40)

, ( 41)

де (F>т> - F>пр>)>i> – рівнодіюча сила на i-тій ділянці;

m - маса якоря;

x>i> – хід якоря на i-тій ділянці.

Маса якоря визначається по формулі:

, ( 42)

де a, c - розміри якоря;

ρ – щільність стали, ρ = 7650 κг/м3.

кг.

Рівнодіючу силу на i-тій ділянці можна обчислити по формулі:

, ( 43)

де S - площа між тяговою характеристикою й характеристикою пружини (визначається за графіком малюнка 4);

k>F>, k>X> – масштаби величин сили й зазору відповідно, .

Таблиця 11 – Розрахункові значення S>i>, і

δ>1нач> - δ>1нач>

δ>1нач> - δ>1нач>

δ>1нач> - δ>1кін>

S>i>, мм2

450

600

1300

, Н

93.75

130.43

325

, з

0.0073

0.0061

0.0036

Використовуючи даної таблиці 11, можемо визначити час руху:

c.

Тепер, знаючи t>тр> і t>дв>, можемо обчислити час спрацьовування електромагніта:

с.

Висновок

У даній курсовій роботі був зроблений розрахунок електромагнітного механізму клапанного типу, внаслідок чого були визначені наступні результати:

- параметри котушки;

- магнітні характеристики;

- тягова характеристика;

- час спрацьовування.

Як видно, при МДС котушки рівної 928.612 А и кількістю витків - 7600 втрати на перемагнічування сталі будуть не значні.

При розрахунку часу рушання було зроблене допущення: якір електромагніта починає рушати при струмі рівним половині від його сталого значення, при цьому сила пружини дорівнює 10 Н.

Час спрацьовування вийшло рівним 45 мс, що вважається нормальним при застосуванні даного механізму в електромагнітних реле постійного току.

Література

1. Ф.Є. Євдокимов. Теоретичні основи електротехніки. – К., 2004.

2. В.С. Попов. Теоретична електротехніка. – К., 1999

3. Ю.В. Буртаєв, П. И. Овсянников. Теоретичні основи електротехніки. – К., 2003

4. Л.А. Частоєдов. Електротехніка. – К., 2005.

5. М.Ю. Зайчик. Збірник завдань і вправ по теоретичній електротехніці. – К., 2003

6. Агєєв А.Ю. Розрахунок котушки електромагніта клапанного типу. – К., 2005
