Изучение линейных кодов

Лабораторная работа № 3

Изучение линейных кодов

Цель работы: Экспериментальное исследование принципов формирования линейных кодов цифровых систем передачи.

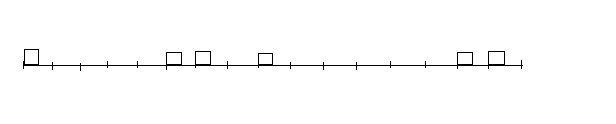

1.Исходный:

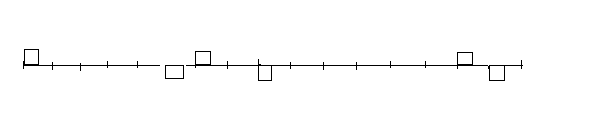

2. Код ЧПИ формируется по принципу: 0  0, единицы поочередности меняют свою полярность. Код ЧПИ используется в первичных ЦСП ИКМ-30-4, ИКМ-30С.

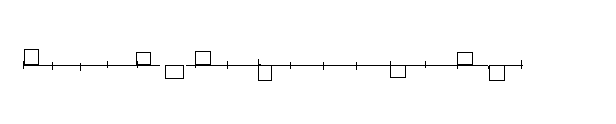

3. Код НДВ-3. В коде контролируется количество нулей, если оно превосходит 3, то они заменяются вставкой: 000V или B00V. Если количество информационных единиц между двумя вставками нечетно, то используется 000V, если четно, то вставка B00V. B – единица, которая формируется по правилу чередования полярностей. V – единица, которая повторяет полярность предыдущей единицы.

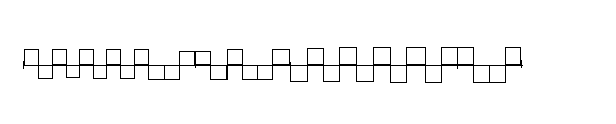

4. Абсолютный биимпульсный код

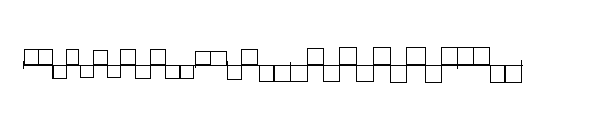

5. Относительный биимпульсный код формируется по принципу: 1 – кодируется изменением предыдущего состояния, 0 – сохранением состояния. Биимпульсные коды используются в ЦПС абонентских линий связи.

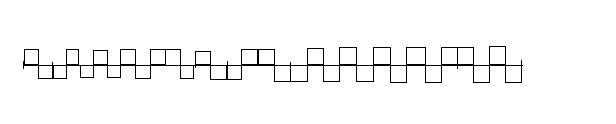

6. Код CMI. В коде CMI единицы преобразуются в импульсы с полярностью, противоположной полярности импульса, который соответствовал предыдущей единицы и затянуты на тактовый интервал, 0 

Код CMI рекомендован МККТТ для использования на цифровом стыке для сигналов четвертого уровня иерархии со скоростью передачи 139,264 Мбит/с.

Заключение

Эффективность конкретного кода зависит от области его применения и, в особенности, от канала связи. При практическом выборе конкретного помехоустойчивого кода необходимо также учитывать скорость его декодирования и сложность технической реализации.
