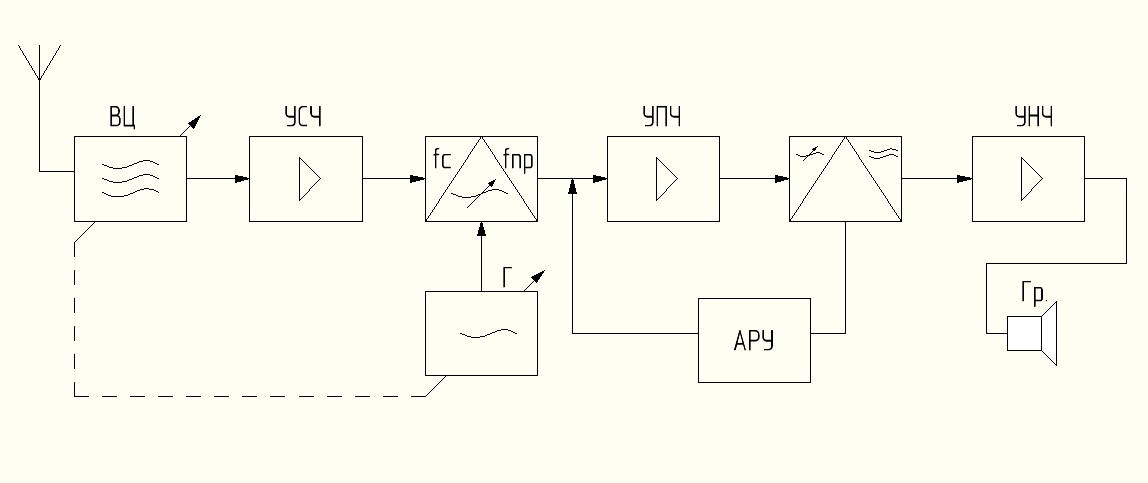

1. Предварительный выбор структурной схемы РПУ
2. Предварительный расчет супергетерадийного РПУ
1. Диапазон частот принимаемых сигналов: 525-1605 КГц.
2. Вид модуляции : АМ.
3. Избирательность по соседнему каналу : 25dB.
4. Избирательность по зеркальному каналу : 22dB.
5. Промежуточная частота : 465 КГц.
6. Неравномерность усиления в полосе частот : 12dB.
7. Нелинейные искажения : 7%
8. Эффективность АРУ : на входе 30dB;на выходе 11dB.
9. Выходная мощность : 200 мВт.
10. Напряжение питания : 9 В.
3. Выбор числа поддаипазонов и элементов настройки
При невозможности обеспечения с помощью элемента плавной настройки перестройки частот в пределах всего диапазона рабочих частот необходимо диапазон приемника разделить на отдельные поддиапазоны. Эта разбивка применяется также в том случае, если требуется получить более высокие и постоянные по диапазону чувствительность и избирательность, более плавную настройку и большую точность частоты настройки приемника.
Однако при увеличении числа поддиапазонов усложняется схема и конструкция приемника, возрастает его объем и масса, удорожается производство. Поэтому при делении диапазона рабочих частот на поддиапазоны принимают компромиссное решение, учитывающее все требования, предъявляемые к приемнику.
Необходимость разбивки рабочего диапазона частот на отдельные поддиапазоны оценивается с помощью коэффициента перекрытия диапазона частот:
(3.1)
где f>0 max >и f>0 min> –> >максимальная и минимальная частота принимаемого сигнала.
Получаем что значение Кд больше чем Кдмах=2,0…2,5 указанного в табл.1 значит разделение на поддиапазоны обязательно.
3.2Разделение диапазона рабочих частот на поддиапазоны способом равных коэффициентов перекрытия.
Так как Кд > Кдмах определяем необходимое кол-во поддиапазонов :
(3.2.)
где N кол-во поддиапазонов.
Определяем коэффициент перекрытия каждого диапазона
(3.3.)
где
Кпд –коэффициент перекрытия поддиапазона.
Для обеспечения перекрытия поддиапазонов определяется интервал частот каждого поддиапазона с учетом запаса, принимаемого равным 1 ... 3%, а также окончательный коэффициент перекрытия каждого поддиапазона Кпд N с учетом принятого запаса :
I поддиапазон:
;
кГц
;
;
II поддиапазон:
;
;
;
.
Определяем разность крайних частот одного поддиапазона ∆f>пд >:
;
(3.4)
где : fomax - максимальная частота диапазона
fomin - минимальная частота диапазона
N – количество поддиапазонов.
4. Выбор элемента настройки РПУ
В качестве элемента настройки принимаем переменный конденсатор,его параметры определяем(по табл.2) fmin 525 т.е. в пределах 300 - 1500кГц.Отсюда выбираем конденсатор с емкостью Сmin=10пФ,Сmax=250пФ.
По выбранному конденсатору выбираем настроечный варикап (по табл.3) ВА163 Сmin=10пФ,Сmax=260пФ,управляющее напряжение варикапа Eупр=1,5…10В.
Определяется фактический коэффициент перекрытия поддиапазонов, обеспечиваемый изменением емкости выбранного варикапа или варикапной матрицы:
(4.1.)
где: С>cx> - начальная емкость схемы резонансного контура
C>cx>=C>m>+C>l>+C>bh >(4.2.)
где: С>м> - емкость монтажа,
С>L>> >- собственная емкость катушки индуктивности,
С>вн> - емкость, вносимая активным элементом 1-го каскада УСЧ на рабочей частоте.
Ориентировочное значение величины С>м> и С>L >приведено в таблице 6.Т.к. диапазон рабочих частот это СВ,выбираем С>м> – 20пФ, С>L>> >– 15пФ.Включая емкость С>вн >при применении во входном каскаде биполярных транзисторов порядка 8…30пФ.
C>cx>= 20+15+30=65пФ
.
5. Распределение нелинейных искажений (НИ) между трактами РПУ
В основном НИ сигнала в РПУ создаются детекторами и каскадами УНЧ, т.е.:
К>н общ>> >= К>н дет>> >+ Кн> УНЧ> (5.1.)
где : К>н общ >- общий коэффициент нелинейных искажений РПУ
К>н дет> – коэффициент нелинейных искажений детектора
К>н унч> – коэффициент нелинейных искажений УНЧ
К>н дет> =1,5%
К>н унч>=0,5%
К>н общ> =1,5+0,5=2%
6. Выбор элементной базы радио-тракта (линейного тракта) РПУ
Выбор активного элемента определяется, прежде всего, диапазоном рабочих частот. Основой для выбора активного элемента в этом случае, является его коэффициент частотного использования:
(6.1.)
где: f>o max> – максимальная частота принимаемого сигнала;
f>s> – граничная частота выбранного активного элемента.
Необходимо, чтобы, а<0,3.
Усилитель сигнальной частоты (УСЧ) : КТ315Б
Преобразователь частоты (гетеродин) : КТ315Б
Преобразователь частоты (смеситель) : КТ315Б
Усилитель промежуточной частоты : КТ315Б
7. Расчет полосы пропускания линейного тракта РПУ
Необходимая полоса пропускания определяется реальной шириной спектра принимаемого сигнала ∆F>c>, допустимой погрешностью сопряжения частоты гетеродина ∆f>г>> , >т.е. полоса пропускания равна:
(7.1.)
Ширина
спектра
зависит от способа модуляции несущей
частоты и определяется:
для AM - сигнала:
(7.2.)
где:
F>B> – верхняя частота модулирующего сигнала.
Допустимая погрешность сопряжения контуров : Δf>сопр.>=10кГц
Допустимое отклонение частоты гетеродина : Δf>r>=(0,5 … 1) 10-3f>0 max>
где: f>o max> – максимальная частота принимаемого сигнала.
8. Проектирование тракта сигнальной частоты ТСЧ
Задачей проектирования ТСЧ является определение типа и числа избирательных систем тракта для получения требуемой полосы пропускания РПУ и его избирательности по зеркальному каналу и помехе с частотой, равной промежуточной частоте.При расчете избирательной системы ТСЧ сначала задаются структурой ТСЧ, состоящей из одиночных колебательных контуров. Количество контуров определяется требуемыми полосой пропускания и избирательностью. На втором этапе определяется окончательно тип избирательной системы.
9. Определение требуемого количества одиночных контуров ТСЧ и их эквивалентного затухания
Рассчитывая ТСЧ, следует учитывать, что в РПУ с плавной перестройкой частоты, количество каскадов УСЧ редко превышает два, в противном случае создаются конструктивные дополнительные сложности при выборе схемы настройки. Достаточно часто ТСЧ не содержит УСЧ.
Сначала определяется эквивалентное затухание контуров:
(9.1.)
где: q – коэффициент шунтирования контуров активными элементами;
d>0> – собственное затухание контура.
Ориентировочные значения q и d>0> приведены в таблице 9.
Определяем необходимое число одиночных контуров исходя из заданной величины избирательности, ориентируясь на типовую величину затухания сигнала зеркальной частоты, обеспечиваемого одиночным контуром S>к> и примерно равного 20 ... 25 дб.
(9.2.)
n>сч>=1 – количество одиночніх контуров.
Фактическое ослабление сигнала в ТСЧ на границе полосы пропускания РПУ:
(9.3.)
10. Определение типа и числа избирательных систем ТСЧ
По ориентировочному числу одиночных контуров n>сч> вычисляется максимально допустимое значение добротности контуров, обеспечивающее заданное ослабление на краях пропускания для ТСЧ.
;
(10.1.)
Определяется необходимая добротность контуров Q>n>, обеспечивающая заданную избирательность по зеркальному каналу S>ез.к> для одиночных контуров в ВЦ и УСЧ с индуктивной связью:
(10.2.)
где:
f>з.к.max
>–
зеркальная частота:
f>пр >– промежуточная частота РПУ (или первая промежуточная частота f>пр1> РПУ с двойным преобразованием частоты).
Определяется эквивалентная добротность контуров ТСН Q>экв> по конструктивной добротности контура:
(10.3.)
где Ψ – коэффициент шунтирования контура активным элементом;
Q>к >– конструктивная добротность контура.
Ориентировочные значения величин Ψ и Q>к> приведены соответственно> >в таблицах 10 и 11.
Ψ=0,8 ;Q>к>=100;
Одновременное обеспечение заданной избирательности S>ез.к.> и ослабления на краях полосы пропускания М>сч> возможно т.к.
Q>п><Q<Q>п1 >,38<80<121
Избирательность
по промежуточной частоте S>епр>>.>
определяется на минимальной частоте
принимаемого сигнала или на частотах
близких к
:
(10.4.)
11. Проектирование тракта промежуточной частоты
Количество требуемых систем с запасом определяется по формуле:
(11.1.)
где: S>ес.к> – заданное значение избирательности по соседнему каналу;
S>ск>>1 >– значение избирательности выбранной избирательной системы.
Расчет каскадов с одиночными контурами, настроенными на промежуточную частоту.
Определяется допустимая добротность контуров, обеспечивающая заданное ослабление тракта М>пч> на краях полосы пропускания:
(11.2.)
где: f>пр> – промежуточная частота;
П – ширина полосы пропускания;
n>пр> – число одиночных контуров.
Определяется добротность контуров, обеспечивающая заданную избирательность по соседнему каналу:
(11.3.)
где:Δf>ск> – расстройка, при которой задана избирательность по соседнему каналу (для АМ-приемников Δf>с>>к>=±10 кГц).
12. Расчет коэффициента усиления и числа каскадов линейного тракта РПУ
Коэффициент усиления линейного тракта РПУ (до детектора) при приеме на наружную антенну:
(12.1.)
Таким образом:
(12.2.)
a>e> – коэффициент запаса(для СВ диапазона =1,4).
По табл.12 определяем U>вх>=0,2мв
;
Выбираем число каскадов линейного тракта РПУ по табл.13 :
К>вц>=0,1К>усч>=12К>пц>=20К>упч>=60
13. Выбор схем детектора и расчет его выходного напряжения
Выбор схемы детектора АМ – сигнала.
В современных приемниках в качестве детекторов АМ - сигналов, как правило, используются полупроводниковые диодные детекторы, работающие чаще всего в линейном режиме. В предварительном расчете РПУ можно принимать коэффициент передачи такого детектора К>ад> =0,5.
Полупроводниковые диоды для детектирования необходимо выбрать с наибольшим соотношением обратного и прямого сопротивления диода R>обр>./R>np>, а также по граничной частоте детектирования. Германиевые диоды удовлетворяют этим критериям в ограниченном температурном режиме.
Лучшим в этом отношении следует считать кремниевые диоды, сочетающие достоинства германиевых (высокая крутизна в/а характеристики) и вакуумных (высокое обратное сопротивление). Недостаток - температурозависимое смещение начала в/а характеристики в положительном направлении.
Действительное напряжение на входе АМ - детектора может быть вычислено, для чего в зависимости от выбранной схемы необходимо задаться величиной коэффициента К>ад>, тогда:
(13.1.)
где: U>вх.УНЧ> – чувствительность УНЧ радиоприемника;
m – глубина амплитудной модуляции;
К>дел> – коэффициент деления делителя нагрузки детектора (R>вх.УНЧ><100; К>дел>>.>=0,5).
;
Элементная база используемая в схеме детектора : Д9Ж.
Выбор схемы детектора
В радиовещательных РПУ АМ-сигналов обычно используют диодный детектор последовательного типа с разделенной нагрузкой.В качестве детектора АРУ используют детектор основного канала.
14. Расчет коэффициента усиления линейного тракта РПУ
Коэффициент усиления линейного тракта РПУ при приеме на наружную антенну: F>н>/F>в>=525/1605кГц
Выбираем диод из условия возможно большего обратного сопротивления и рабочего диапазона частот.Выбираем диод типа Д9Ж,ВАХ которого изображена на графике.
Этот диод имеет прямой ток Iпр=10мА при Uпр=1В, обратный ток Iобр=40мкА при Uобр=20В.

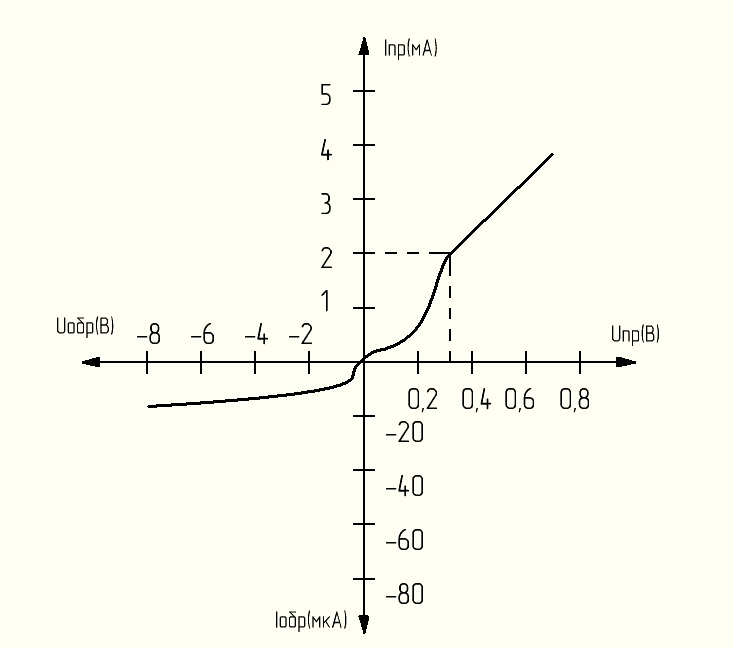

Определяем прямое R>i> и обратное R>обр> сопротивление диода по ВАХ.
;(14.1.)
;
;(14.2.)
;
Произведем расчет сопротивления нагрузки детектора.
Если
к выходу детектора подключить усилитель
с выходным сопротивлением R>вых>=370кОм,
топри работе детектора возникнут
значительные искажения.Поэтому на
выходе детектора целесообразно включить
делитель состоящий из R’ и R>вых>.Сопротивление
R’ выбираем так, чтобы
.Принимая
R'=2,2кОм находим :
;
При этом амплитуда выходного напряжения детектора :
;(14.3.)
.
Сопротивление потенциометра. R<0.2;R>н>=0,2*2,57=0,514кОм.
Емкость фильтрующего конденсатора.
;(14.4.)
где
: R и Ω=
;
R
и Ω=
;
.
Вспомогательный коэффициент.
;(14.5.)
.
По
табл.4 значение коэффициента передачи
напряжения
.
При этом для получения амплитуды выходного напряжения детектора U>вых.д>=0,35 необходимо подать на его вход напряжение с амплитудой :
;(14.6.)
.
Выходное сопротивление детектора :
;(14.7)
.
;(14.8)
где :
U>вх.д >– напряжение на входе детектора ,
E>a >– чувствительность на входе приемника.
;(14.9)
где :
E>ат.з> – заданная чувствительность,
а>е >- коэффициент заноса.
;
.
15. Проектирование тракта ЗЧ радиовещательных приёмников
Выбор громкоговорителя.
Исходными данными для выбора типа и числа громкоговорителей являются:
а)номинальная выходная мощность тракта Р=0,2Вт;
б)диапазон воспроизводимых частот 525-1605кГц;
в)неправомерность частотной характеристики М>уЗЧ> (дб).
г)среднее звуковое давление при заданной номинальной мощности и диапазоне звуковых частот φ>ор> .
При выборе громкоговорителя должны быть обеспечены следующие условия:
а) Р>гр≥>0,5Вт
где : Р>гр> - суммарная мощность громкоговорителей, на которые нагружен усилитель мощности тракта 3Ч УМЗЧ.
б) М>гр>≤М>ас> (дБ) где:
М>гр> - неравномерность АЧХ громкоговорителя;
М>ас> – неравномерность АЧХ акустической системы.
;
(15.1)
где: М>прк> - заданная неравномерность АЧХ приёмника в целом (дб)
М>л.т> - неравномерность АЧХ линейного тракта (дб)
М>дет> - частотные искажения детектора (дб)
для РПУ средних и высших групп сложности (3, 2, 1 и 0 группы)
М>узч> =(4…6) дб;M>дет>.= (1…2) дБ.
в) F>гр.min><525кГц, F>гр.max>≥1605кГц.
Если вышеуказанные условия не могут быть обеспечены одним громкоговорителем, то акустическая система составляется из нескольких громкоговорителей.
16. Выбор схемы АРУ
Расчет выполнения заданной эффективности.
Исходными данными для расчёта АРУ являются:
- относительное изменение уровня сигнала на входе РПУ в дБ:
;
- соответствующее изменение уровня сигнала на выходе РПУ в дБ:
;
Обычно величина a лежит в пределах 20…100 дБ, а величина b в пределах 3…12 дБ.
- чувствительность РПУ – Е>а> (мкВ/м или мВ/м)
По заданным величинам "a" и "b"определяется необходимое изменение коэффициента усиления регулируемого каскада:
;
Выбирается число регулируемых каскадов исходя из того, что один каскад позволяет получить глубину регулировки от 15 до 25 дБ:
;(16.1)
.
Определяется требуемое напряжение управления, снимаемое с выхода детектора АРУ:
;(16.2)
;
.
