Задание
Произвести выбор типа индикатора в соответствии с режимом стробирования. ЭО должен гореть при совпадении низкого напряжения (логический «0») на строке и столбце.
Произвести выбор буферной микросхемы (регистра).
Произвести расчет формирователей строк или столбцов.
В соответствии с заданием синтезировать знакогенератор.
I>H >= I>F> =20 мА
U>VD> =2,2 B
I>ИМП> = I>H>*q1/2 =20*51/2 =44,72 мА
I>2> = I>ИМП>*7 =7*44,72 =313,04 мА
R>1> =……= R>7> =(E - U>VD> – U>ВЫХ>>(0) >) / I>ИМП> =(5 - 2,2 – 0,4 )/ 44,72*10-3=53,66 Ом
Выбираем резисторы по номинальному ряду резисторов из сетки Е24.
R>1> =……= R>7> =51 Ом
I>2> = I>С>
Далее следует выбрать транзисторы, исходя из рассчитанного ранее тока.
В результате подбора транзисторов был выбран германиевый транзистор p-n-p ГТ320А, который отвечает всем поставленным требованиям.
I>С >=150 мА
I>С И >=300 мА
U>СЕ> =12 В
U>ВЕ> =3 В
=20 – 80
Выбрав средний коэффициент , получим данные для дальнейшего расчета.
I>1 >= I>2> / => >313,04 / 40 =7,8 мА
U>С>* =Е - U>ВЕ> - U>ВЫХ> =5 -3 – 0,4=1,6 В
R>8> =……= R>12> = U>С>* / I>1> = 1,6 / 7,8*10-3=205 Ом
Выбираем резисторы по номинальному ряду резисторов из сетки Е24.
R>8> =……= R>12> =200 Ом
И для выполнения условия задания нужно выбрать индикатор КWM – 20571CGB

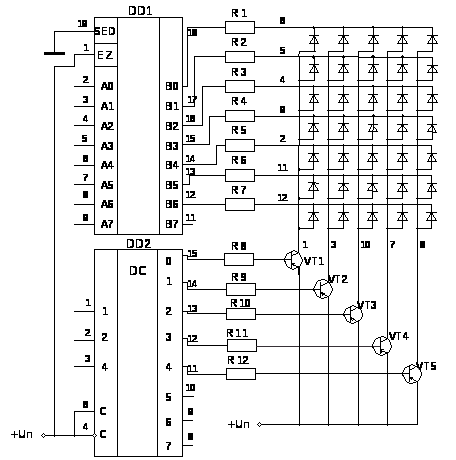

В качестве регистра можно взять микросхему 555АП6 (DD1 на рисунке1), в качестве дешифратора — микросхему К155 ИД7 (DD2 на рисунке1).
Рисунок 1.Функциональная схема
Ст.1=11101011=EB
Ст.2=10000000=80
Ст.3=11101011=EB
Ст.4=10000000=80
Ст.5=11101011=EB
Ст.2=10111110=BE
Ст.3=10101110=AE
Ст.4=10010110=96
Ст.5=10111001=B9
Ст.2=10111110=BE
Ст.3=10111110=BE
Ст.4=10111110=BE
Ст.5=11011101=DD
Ст.2=10110110=B6
Ст.3=10110110=B6
Ст.4=10110110=B6
Ст.5=10111001=B9
Ст.2=11101110=EE
Ст.3=11101110=EE
Ст.4=11101110=EE
Ст.5=11111101=FD
