Министерство образования и науки Украины

Моделирование пассивных и активных фильтров

ЦЕЛЬ РАБОТЫ

Пользуясь программной средой Electronics Workbench смоделировать: пассивные фильтры низкой частоты (ФНЧ), однозвенные и двухзвенные; пассивные фильтры высокой частоты (ФВЧ), однозвенные и двухзвенные; полосовой и режекторный фильтры (ППФ); активный ФНЧ на ОУ; активный ФВЧ на ОУ; полосовой фильтр активного типа.

С помощью программы FilterLab построить АЧХ и ФЧХ, смоделировать электрические схемы для фильтров Баттерворта и Чебышева.

ХОД РАБОТЫ

    Параметры элементов однозвенного пассивного ФНЧ рассчитываются, исходя из требуемой частоты среза f>0> и принятого волнового сопротивления р. В рассматриваемом примере имеем при f>0 >= 10 000 Гц и = 8 Ом:

мкГн,

мкФ.

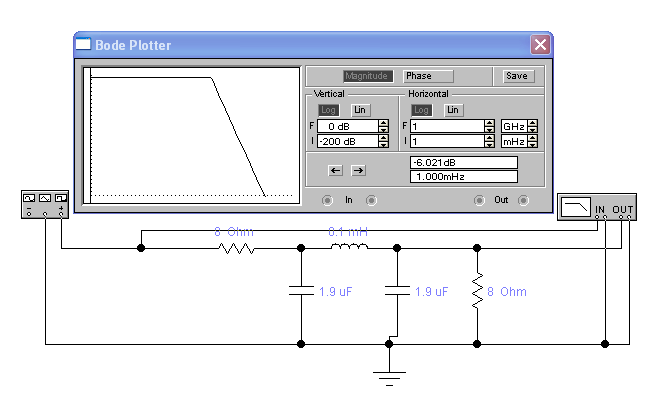

Рисунок 1 - Пассивный фильтр низкой частоты (ФНЧ), однозвенный.

В случае двухзвенного фильтра по сравнению с однозвенным, удается получить характеристику с более крутым фронтом.

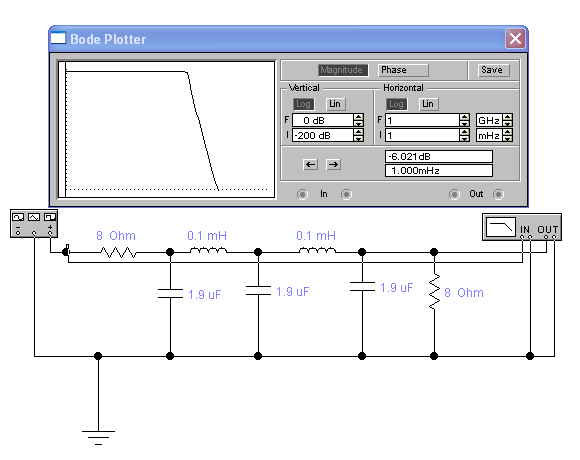

Рисунок 2 - Пассивный фильтр низкой частоты (ФНЧ), двухзвенный.

    Параметры элементов однозвенного ФВЧ рассчитываются, исходя из требуемой частоты среза f>0> и принятого волнового сопротивления р. В рассматриваемом примере имеем при f>0>= 300 Гц и = 8 Ом:

мкГн,

мкФ.

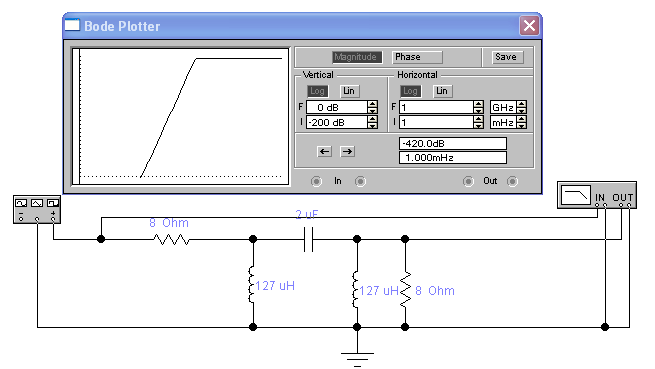

Рисунок 3 - Пассивный фильтр высокой частоты (ФВЧ), однозвенный.

В случае двухзвенного фильтра, по сравнению с однозвенным, удается получить характеристику с более крутым фронтом.

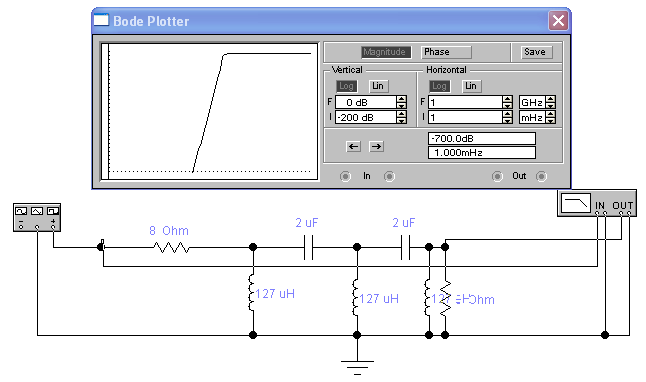

Рисунок 4 - Пассивный фильтр высокой частоты (ФВЧ), двухзвенный.

    Параметры элементов двухконтурного полосового фильтра рассчитываются, исходя из центральной частоты фильтра f>0>. При С = 1000*10-9 Ф и L = 0,25 мкГн имеем:

МГц.

Далее резонансные частоты контуров раздвигаются, для чего емкость одного увеличивается на 1-2 %, другого - уменьшается. Чем шире должна быть получена полоса пропускания фильтра, тем больше это изменение емкости.

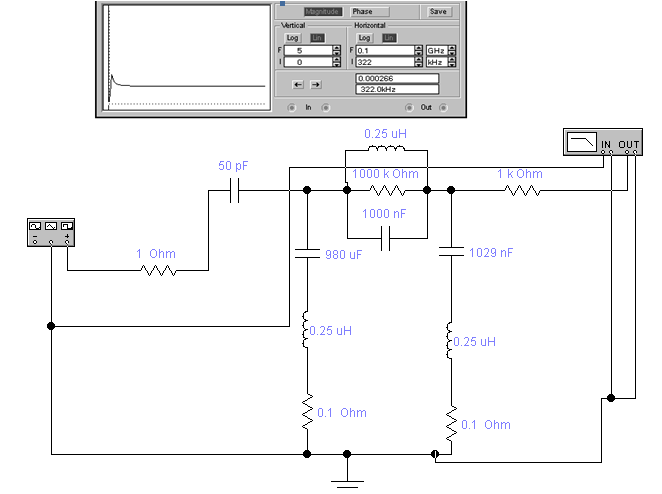

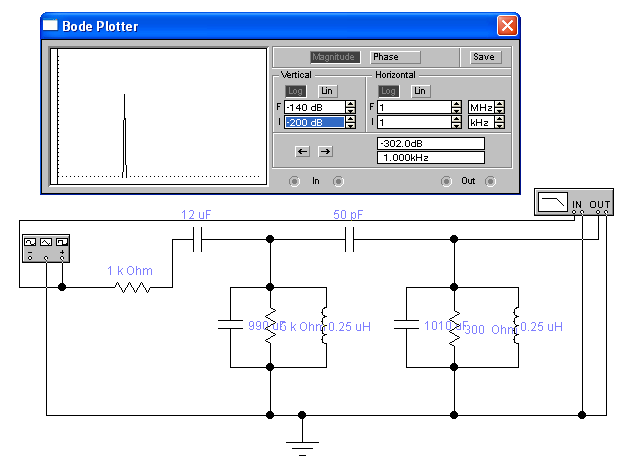

Рисунок 5 - Полосовой фильтр.

    Параметры элементов трехконтурного режекторного фильтра, как и в предыдущем случае, рассчитываются исходя из центральной частоты фильтра f>0>. В рассматриваемом случае центральная частота f>0> = 0.32 МГц.

Рисунок 6 - Режекторный фильтр.

    Комплексный коэффициент активного ФНЧ 1-го порядка определяется выражением:

для модуля коэффициента передачи имеем:

где Т = R>2>C>2> - постоянная времени фильтра.

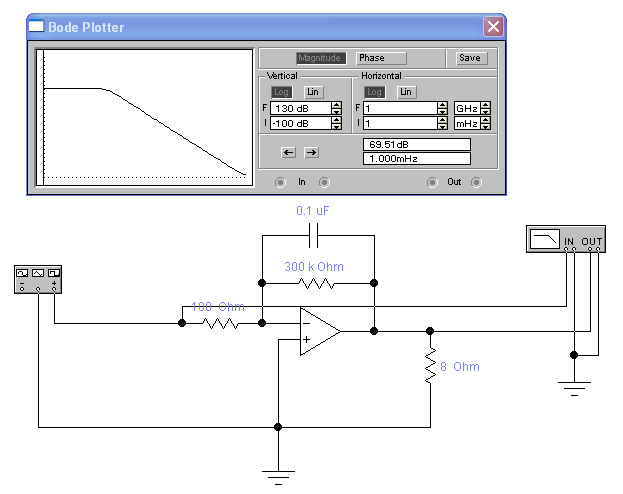

Рисунок 7 - Активный ФНЧ на ОУ.

    для модуля коэффициента передачи активного ФВЧ имеем

где Т = R>1>C>1> - постоянная времени фильтра.

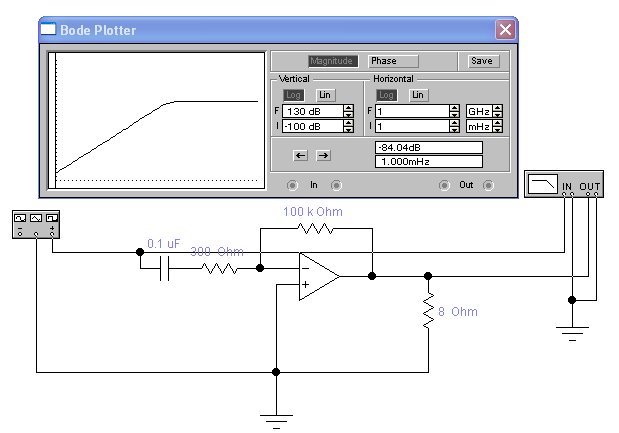

Рисунок 8 - Активный ФВЧ на ОУ.

    Комплексный коэффициент активного фильтра 2-го порядка определяется выражением:

Проводимости равны:

Y>1 >= g>1 >= 1/R>1>, Y>2 >= g>2 >= 1/R>2>, Y>3 >= jC>3>, Y>4 >= jC>4>, Y>5 >= g>5 >= 1/R>5>.

При данных величинах для модуля комплексного коэффициент передачи равен:

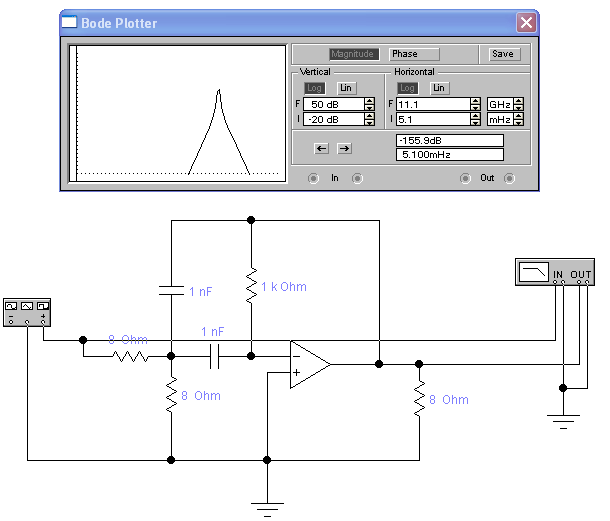

Рисунок 9- Полосовой фильтр активного типа.

АЧХ и ФЧХ для ФНЧ 1-го порядка Баттерворта и Чебышева:

Рисунок 9- АЧХ и ФЧХ.

Электрическая схема:

Рисунок 10 - Электрическая схема.

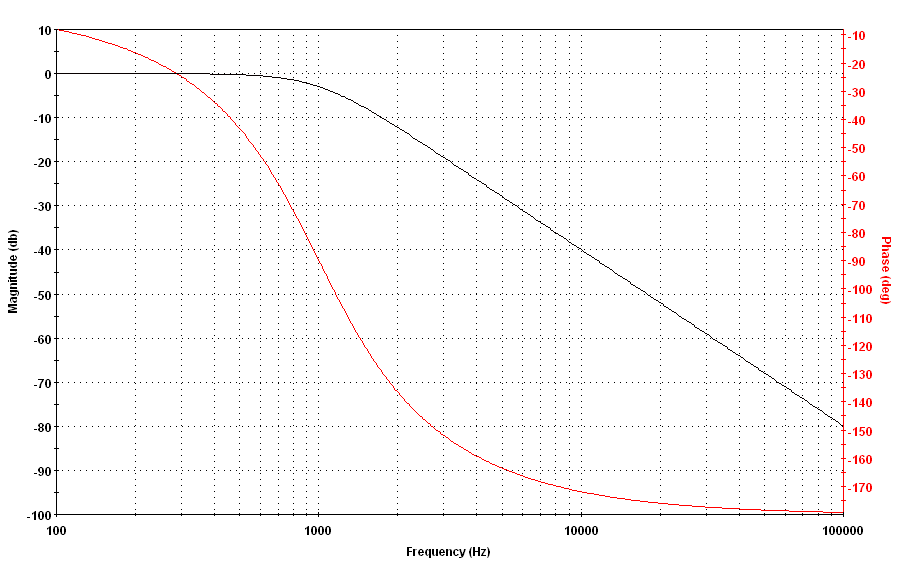

АЧХ и ФЧХ для ФНЧ 2-го порядка Баттерворта и Чебышева:

Рисунок 11- АЧХ и ФЧХ.

Электрическая схема:

Рисунок 12 - Электрическая схема.

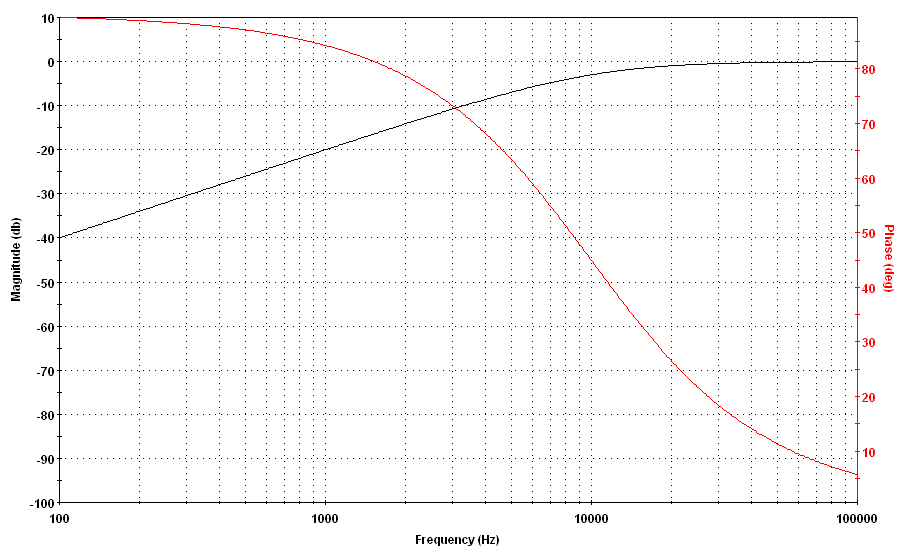

    АЧХ и ФЧХ для ФВЧ 1-го порядка Баттерворта и Чебышева:

Рисунок 13 - АЧХ и ФЧХ.

Рисунок 14 - Электрическая схема

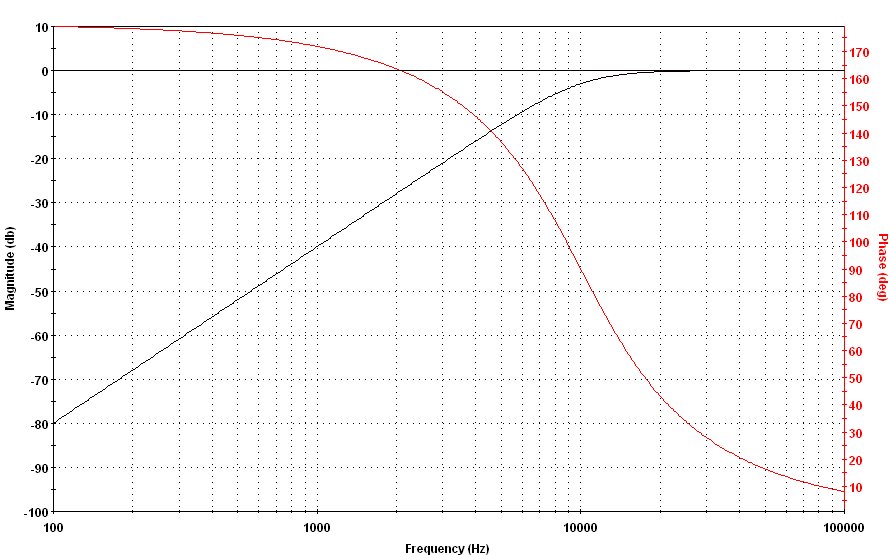

АЧХ и ФЧХ для ФВЧ 2-го порядка Баттерворта и Чебышева:

Рисунок 15 - АЧХ и ФЧХ.

Электрическая схема:

Рисунок 16 - Электрическая схема

Таблица 1.1- Расчет фильтров 2-го порядка при f=150 KHz

Фильтр

С=, nF

R1=, KОм

R2=, KОм

Rfb=,KОм

Bessel

1

0.779

2.338

6.234

Butterworth

1

0.750

1.501

4.502

Chebyshev (0.5 dB Ripple)

1

0.779

1.045

3.648

Chebyshev (1 dB Ripple)

1

0.815

0.891

3.411

Chebyshev (2 dB Ripple)

1

0.898

0.705

3.207

Chebyshev (3 dB Ripple)

1

0.996

0.585

3.163


Выводы

В ходе лабораторной работы мы ознакомились со схемотехническими особенностями различных типов фильтров.

Определили то, что АЧХ фильтра должна приближаться к идеальной, а затухания, вносимые им, быть минимальными.

Пассивные фильтры вносят большие затухания по сравнению с активными фильтрами, однако имеют простоту в схемотехническом решении и расчёте составляющих его деталей.

Данные типы фильтров нашли широкое применение в широкополосных усилителях и акустике, которые имеют раздельные тракты НЧ, СЧ, ВЧ.
