Автоматическая коммутация (работа 1)

Государственное образовательное учреждение

Среднего профессионального образования

«Пермский радиотехнический колледж имени А.С. Попова»

Контрольная работа

По дисциплине: «Автоматическая коммутация»

Выполнил:

Студент группы: ССК-07-32

Специальность: 210406 «Сети связи и системы коммутации»

Тиунов Алексей Николаевич

_________ «__» _____ 200_г.

Преподаватель:

Осипов Александр

Михайлович

__________ «__» _____ 200_г.

Пермь, 2009

СОДЕРЖАНИЕ

1. Задание № 1 3

2. Задание № 2 4

3. Задание № 3 6

4. Задание № 4 7

5. Список используемой литературы 8

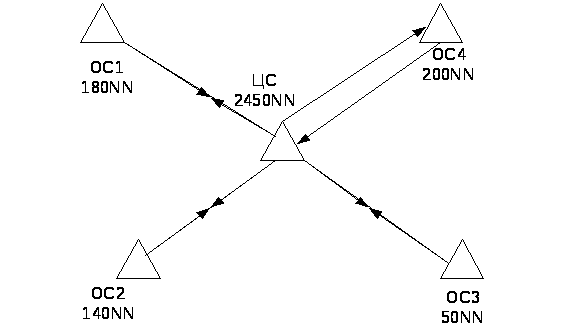

ЗАДАЧА №1

Емкость ЦС: 2450 Внутризоновый код 42.

ОС1: 180 Междугородный код 058.

ОС2: 140

ОС3: 50

ОС4: 200

АТС

ЦС

ОС1

ОС2

ОС3

ОС4

Емкость АТС

2450

180

140

200

Местный код

АТС

312

Местный

абонентский

номер

20000

22499

30000

30179

31000

31139

31200

31249

32000

32199

Зоновый номер

42-20000

42-22499

42-30000

42-30179

42-31000

42-31139

42-31200

42-31249

42-32000

42-32199

Междугородный

номер

085-42-20000

085-42-22499

085-42-30000

085-42-30179

085-42-31000

085-42-31139

085-42-31200

085-42-31249

085-42-32000

085-42-32199

Международный

номер

7-085-42-20000

7-085-42-22499

7-085-42-30000

7-085-42-30179

7-085-42-31000

7-085-42-31139

7-085-42-31200

7-085-42-31249

7-085-42-32000

7-085-42-32199

ЗАДАЧА №2

Дано:

Номер абонента 254-13-70

Набираемый номер «13»

Решение:

Импульсный набор:

где : - период импульса, 100 мс;

- количество периодов в номере;

- межсерийное время, 500 мс;

- количество цифр в номере.

мс

Тональный набор:

где : - длительность двухчастотной посылки, 40 мс;

- количество периодов в номере;

- пауза, 30 мс;

- количество цифр в номере.

мс.

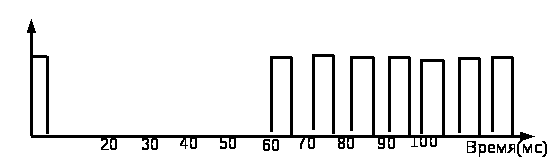

Диаграмма изменения тока в цепи для цифр номера «13» при импульсном наборе:

Диаграмма изменения тока в цепи для цифр номера «13» при тональном наборе:

Современные телефонные аппараты содержат очень важный элемент – рычажный переключатель.

В зависимости от того, находиться микротелефонная трубка на рычаге или нет, переключатель пребывает в одном из возможных состояний, каждому из которых соответствует определенное положение его контактов: если трубка на рычаге, то цепь потребления тока от стационарной батареи разомкнута, а при поднятой трубке эта цепь замкнута.

Когда трубка положена, контакт переключателя разомкнут и ток, потребляемый линией от батареи, равен току утечки в линии. Когда абонент снимает трубку, контакт переключателя замыкается и потреблять ток начинает микрофонная цепь телефонного аппарата.

По изменению тока, потребляемого линией, станция определяет состояние рычажного переключателя в аппарате, подключенном к этой линии, благодаря чему обеспечивается вызов станции абонентом, сигнализация об ответе другого абонента и сигнализация об отбое.

Однако, чем длиннее линия, тем больше ток утечки и тем меньше ток при поднятой трубке. Это обстоятельство затрудняет определение станцией состояние рычажного переключателя в аппарате абонента, расположенного от нее на большом расстоянии.

Поскольку вызывной сигнал поступает к аппарату, когда трубка находиться на рычаге, то есть при разомкнутых контактах рычажного переключателя, звонок подключен к линии независимо от положения этих контактов, а чтобы через его обмотку не создавалась цепь постоянного тока, подключается он через конденсатор. Обмотка звонка имеет настолько большую индуктивность, что ее шунтирующие влияние на аудиосигнал при снятой трубке практически неощутимо, а при положенной трубке сопротивление обмотки переменному току составляет большую часть сопротивления линии, измеренного со стороны станции.

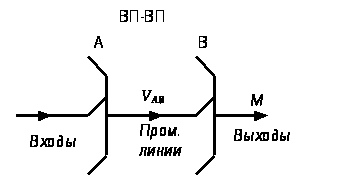

ЗАДАЧА №3

Дано:

С_{>сут.исх}> = 4500

t_>c>_>р.лин> = 6,5 мин

η = 0,94

Решение:

Величина телефонной нагрузки:
