ОПРЕДЕЛЕНИЕ РАБОТЫ И МОЩНОСТИ В ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА

Цель: 1. Исследовать электрическую цепь переменного тока при последовательном соединении активного, индуктивного емкостного сопротивления (цепь R, L, С).

2: Научиться определять параметры электрической схемы переменного однофазного тока

3. Научиться определять работу и мощность цепи переменного тока.

Ход работы

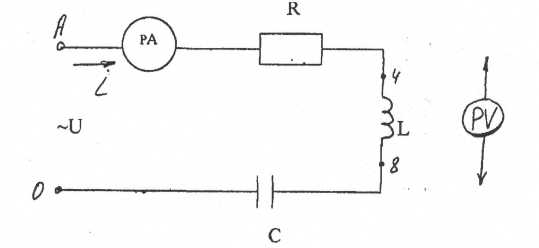

1. Собрал цепь согласно схеме:

где РА - прибор комбинированный 4310

PV-прибор комбинированный Ц4342

L- катушка индуктивности (выводы 4-8 трансформатора TV1)

С - конденсатор 0,1мФ

R - резистор 10 кОм

2. Измерили силу тока I = 0,77 (мА) и напряжения на входе схемы U_>o>_>б> = 26 (В) на активном сопротивлении U_>R> =7.25 (В), на конденсаторе U_>c> = 27 (В) и на катушке индуктивности U_>к> = 26,5

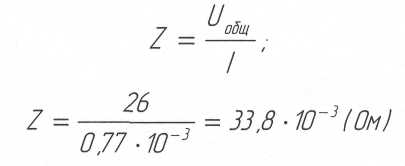

3. Рассчитали полное сопротивление электрической цепи Z, Ом по формуле:

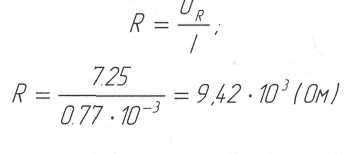

4. Рассчитали активное сопротивление R, Ом резистора включённого в схему по формуле:

5. Измерили активное сопротивление катушки индуктивности R_>k>,Om прибора 4301: R_>k>=67 0m

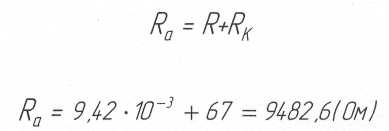

6. Рассчитали активное сопротивление электрической цепи R_>o> Ом по формуле:

7. Определили полное сопротивление катушки Z_>K> Ом по формуле:

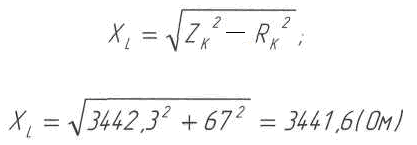

8. Определили индуктивное сопротивление цепи X_>L>, Ом по формуле:

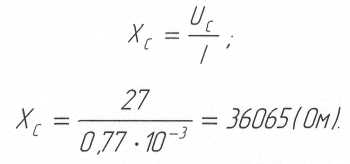

9. Определили ёмкостное сопротивление цепи Х_>с> Ом по формуле:

10. Определили реактивное сопротивление цепи X Ом по формуле:

11. Определили полную мощность электрической цепи S, ВА по формуле:

12. Определили активную мощность электрической цепи Р, Вт по формуле:

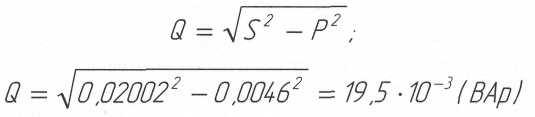

13. Определили реактивную мощность электрической цепи Q, ВАр по формуле:

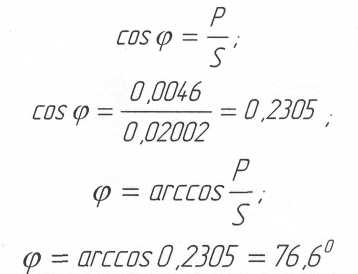

14. Определили угол сдвига фаз:

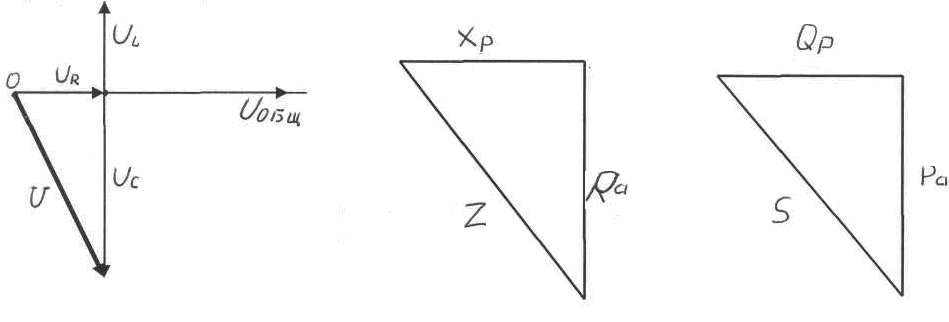

15. Построили векторную диаграмму электрической цепи R, L, С также построили треугольник сопротивлений и треугольник мощностей.

16. Определили активную энергию W_>а>, Bm ·c, потребляемую в электрической цепи за 1 час:
