Однокристальные микроЭВМ семейства МК51
Общие сведения об однокристальных микроЭВМ семейства МК51 и их структура
Восьмиразрядные высокопроизводительные однокристальные микроЭВМ (ОМЭВМ) семейства МК51 выполнены по высококачественной n-МОП технологий (серия 1816) и КМОП технологии (серия 1830).
Использование ОМЭВМ семейства МК51 по сравнению с МК48 обеспечивает увеличение объема памяти команд и памяти данных.
Новые возможности ввода-вывода и периферийных устройств расширяют диапазон применения и снижают общие затраты системы. В зависимости от условий использования, быстродействие системы увеличивается минимум в два с половиной раза и максимум в десять раз.
Семейство МК51 включает пять модификаций ОМЭВМ (имеющих идентичные основные характеристики), основное различие между которыми состоит в реализации памяти программ и мощности потребления.
ОМЭВМ КР1816ВЕ51 и КР1830ВЕ51 содержат масочно-программируемое в процессе изготовления кристалла ПЗУ памяти программ емкостью 4096 байт и рассчитаны на применение в массовой продукции. За счет использования внешних микросхем памяти общий объем памяти программ может быть расширен до 64 Кбайт.
ОМЭВМ КМ1816ВЕ751 содержит ППЗУ емкостью 4096 байт со стиранием ультрафиолетовым излучением и удобна на этапе разработки системы при отладке программ, а также при производстве небольшими партиями или при создании систем, требующих в процессе эксплуатации периодической подстройки.
За счет использования внешних микросхем памяти общий объем памяти программ может быть расширен до 64 Кбайт.
ОМЭВМ КР1816ВЕ31 и КР183ОВЕ31 не содержат встроенной памяти программ, однако могут использовать до 64 Кбайт внешней постоянной или перепрограммируемой памяти программ и эффективно использоваться в системах, требующих существенно большего по объему (чем 4 Кбайт на кристалле) ПЗУ памяти программ.
Каждая из перечисленных выше микросхем является соответственно аналогом БИС 8051, 80С51, 8751, 8031, 80С31 семейства MCS-51 фирмы Intel (США). Сравнительные данные микросхем приведены в табл. 2.1.
Каждая ОМЭВМ рассматриваемого семейства содержит встроенное ОЗУ памяти данных емкостью 128 байт с возможностью расширения общего объема оперативной памяти данных до 64 Кбайт за счет использования внешних микросхем ЗУПВ.
Общий объем памяти ОМЭВМ семейства МК51 может достигать 128 Кбайт: 64 Кбайт памяти программ и 64 Кбайт памяти данных.
При разработке на базе ОМЭВМ более сложных систем могут быть использованы стандартные ИС с байтовой организацией, например, серии КР580.
В дальнейшем обозначение "МК51" будет общим для всех моделей семейства, за исключением случаев, которые будут оговорены особо.
ОМЭВМ содержат все узлы, необходимые для автономной работы:
1) центральный восьмиразрядный процессор;
2) память программ объемом 4 Кбайт (только КМ1816ВЕ751, КР1816ВЕ51 и КР1830ВЕ51);
3) память данных объемом 128 байт;
4) четыре восьмиразрядных программируемых канала ввода-вывода;
5) два 16-битовых многорежимных таймера/счетчика;
6) систему прерываний с пятью векторами и двумя уровнями;
7) последовательный интерфейс;
8) тактовый генератор.
Система команд ОМЭВМ содержит III базовых команд с форматом 1, 2, или 3 байта.
Таблица 1.
|
Микросхемы |
Аналог |
Объем |
Тип |
Объем |
Максималь- |
Ток |
|
внутрен- |
памяти |
внут- |
ная частота |
потреб- |
||
|
ней па- |
про- |
ренней |
следования |
ления, |
||
|
мяти про- |
грамм |
памяти |
тактовых |
|||
|
грамм, |
данных, |
сигналов, |
||||
|
байт |
байт |
МГц |
мА |
|||
|
КР1816ВЕ31 |
8031АН |
- |
внешн. |
128 |
12,0 |
150,0 |
|
КР1816ВЕ51 |
8051АН |
4К |
ПЗУ |
128 |
12,0 |
150,0 |
|
КМ1816ВЕ751 |
8751Н |
4К |
ППЗУ |
128 |
12,0 |
220,0 |
|
КР1830ВЕ31 |
80С31ВН |
- |
внешн. |
128 |
12,0 |
18,0 |
|
КР1830ВЕ51 |
80С51ВН |
4К |
ПЗУ |
128 |
12,0 |
18,0 |
ОМЭВМ имеет:
— 32 POH;
— 128 определяемых пользователем программно-управляемых флагов;
— набор регистров специальных функций.
POH и определяемые пользователем программно-управляемые флаги расположены в адресном пространстве внутреннего ОЗУ данных. Регистры специальных функций (SFR, SPECIAL FUNCTION REGISTERS) с указанием их адресов приведены в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Адрес |
|
* АСС |
Аккумулятор |
0Е0Н |
|
* В |
Регистр В |
0F0H |
|
* PSW |
Регистр состояния программы |
0D0H |
|
SP |
Указатель стека |
81Н |
|
DPTR |
Указатель данных. 2 байта: |
|
|
DPL |
Младший байт |
82Н |
|
DPH |
Старший байт |
83Н |
|
* Р0 |
Порт 0 |
80Н |
|
* Р1 |
Порт 1 |
90Н |
|
* Р2 |
Порт 2 |
0А0Н |
|
* РЗ |
Порт 3 |
0В0Н |
|
* IP |
Регистр приоритетов прерываний |
0В8Н |
|
* IE |
Регистр разрешения прерываний |
0А8Н |
|
TMOD |
Регистр режимов таймера/счетчика |
89Н |
|
* TCON |
Регистр управления таймера/счетчика |
88Н |
|
TH0 |
Таймер/счетчик 0. Старший байт |
8СН |
|
TL0 |
Таймер/счетчик 0. Младший байт |
8АН |
|
TH2 |
Таймер/счетчик 1. Старший байт |
8DH |
|
TL1 |
Таймер/счетчик 1. Младший байт |
8ВН |
|
* SCON |
Управление последовательным портом |
98Н |
|
SBUF |
Буфер последовательного порта |
99Н |
|
PCON |
Управление потреблением |
87Н |
* — регистры, допускающие побитовую адресацию.
Ниже кратко описываются функции регистров, приведенных в таблице 1. Подробно эти регистры рассматриваются в соответствующих разделах настоящего описания.
Аккумулятор. АСС — регистр аккумулятора. Команды, предназначенные для работы с аккумулятором, используют мнемонику "А", например, MOV А, Р2.
Мнемоника "АСС" используется, к примеру, при побитовой адресации аккумулятора. Так, символическое имя пятого бита аккумулятора при использовании ассемблера ASM51 будет следующим: АСС. 5.
Регистр В. Используется во время операций умножения и деления. Для других инструкций регистр В может рассматриваться как дополнительный сверхоперативный регистр.
Регистр состояния программы. Регистр PSW содержит информацию о состоянии программы.
Указатель стека SP. 8-битовый регистр, содержимое которого инкрементируется перед записью данных в стек при выполнении команд PUSH и CALL.
При начальном сбросе указатель стека устанавливается в 07Н, а область стека в ОЗУ данных начинается с адреса 08Н.
При необходимости путем переопределения указателя стека область стека может быть расположена в любом месте внутреннего ОЗУ данных микроЭВМ.
Указатель данных. Указатель данных (DPTR) -состоит из старшего байта (DPH) и младшего байта (DPL). Содержит 16-битовый адрес при обращении к внешней памяти. Может использоваться как 16-битовый регистр или как два независимых восьмибитовых регистра.
Порт0—ПортЗ. Регистрами специальных функций Р0, Р1, Р2, РЗ являются регистры-"защелки" соответственно портов Р0, Р1, Р2, РЗ.
Буфер последовательного порта. SBUF представляет собой два отдельных регистра: буфер передатчика и буфер приемника. Когда данные записываются в SBUF, они поступают в буфер передатчика, причем запись байта в SBUF автоматически инициирует его передачу через последовательный порт. Когда данные читаются из SBUF, они выбираются из буфера приемника.
Регистры таймера. Регистровые пары (TH0.TL0) и (THI.TLI) образуют 16-битовые счетные регистры соответственно таймера/счетчика 0 и таймера/счетчика 1.
Регистры управления. Регистры специальных функций IP, IE, TMOD, TCON, SCON и PCON содержат биты управления и биты состояния системы прерываний, таймеров/счетчиков и последовательного порта.
ОМЭВМ при функционировании обеспечивает: — минимальное время выполнения команд сложения — 1 мкс: — аппаратное умножение и деление с минимальным временем выполнения команд умножения/деления — 4 мкс.
В ОМЭВМ предусмотрена возможность задания частоты внутреннего генератора с помощью кварца, LC-цепочки или внешнего генератора.
Архитектура семейства МК51 несмотря на то, что она основана на архитектуре семейства МК48, все же не является полностью совместимой с ней. В новом семействе имеется ряд новых режимов адресации, дополнительные инструкции, расширенное адресное пространство и ряд других аппаратных отличий.
Расширенная система команд обеспечивает побайтовую и побитовую адресацию, двоичную и двоично-десятичную арифметику, индикацию переполнения и определения четности/нечетности, возможность реализации логического процессора.
Важнейшей и отличительной чертой архитектуры семейства МК51 является то, что АЛУ может наряду с выполнением операций над 8-разрядными типами данных манипулировать одноразрядными данными. Отдельные программно-доступные биты могут быть установлены, сброшены или заменены их дополнением, могут пересылаться, проверяться и использоваться в логических вычислениях.
Тогда как поддержка простых типов данных (при существующей тенденции к увеличению длины слова) может с первого взгляда показаться шагом назад, это качество делает микроЭВМ семейства МК51 особенно удобными для применений, в которых используются контроллеры. Алгоритмы работы последних по своей сути предполагают наличие входных и выходных булевых переменных, которые сложно реализовать при помощи стандартных микропроцессоров.
Все эти свойства в целом называются булевым процессором семейства МК51.
Благодаря такому мощному АЛУ набор инструкций микроЭВМ семейства МК51 одинаково хорошо подходит как для применений управления в реальном масштабе времени, так и для алгоритмов с большим объемом данных.
Микросхемы семейства КМ1816ВЕ751 конструктивно выполнены в металлокерамическом корпусе типа 2123.40-6 с прозрачной для ультрафиолетового излучения крышкой. Остальные рассматриваемые в данном описании ОМЭВМ семейства МК51 конструктивно выполнены в пластмассовых корпусах типа 2123.40-2.
Условное графическое обозначение микросхем показано на рис. 1, назначение выводов приведено в табл. 2.
ОМЭВМ состоит из следующих основных функциональных узлов: блока управления, арифметико-логического устройства, блока таймеров/счетчиков, блока последовательного интерфейса и прерываний, программного счетчика, памяти данных и памяти программ.
Двусторонний обмен информацией между функциональными блоками осуществляется с помощью внутренней 8-разрядной магистрали данных.

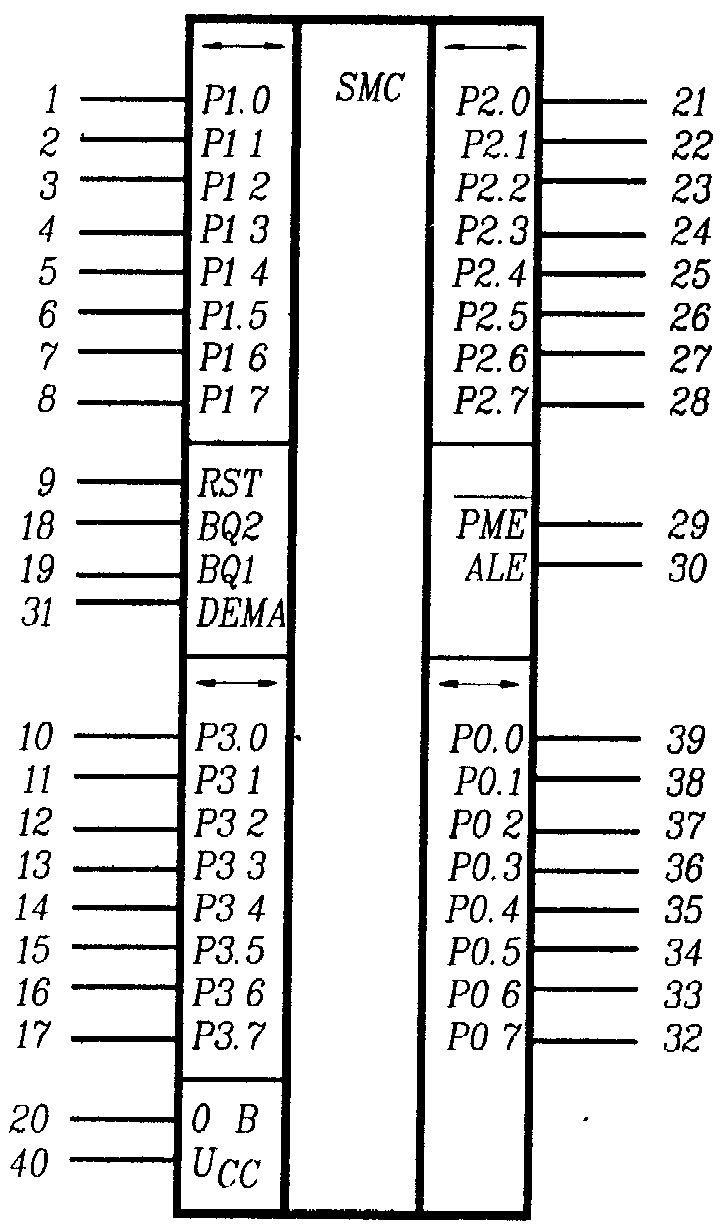

Рис .1. Условное графическое обозначение
Таблица 2.2
|
N вывода |
Обозн. |
Назначение |
Тип |
|
1-8 |
P1.0-P1.7 |
8-разрядный двунаправленный порт Р1. Вход адреса А0-А7 при проверке внутреннего ПЗУ (РПЗУ). |
вход/ выход |
|
9 |
RST |
Сигнал общего сброса. Вывод резервного питания ОЗУ от внешнего источника (для 1816) |
вход |
|
10-17 |
P3.0-P3.7 |
8-разрядный двунаправленный порт P3 с дополнительными функциями: |
вход/ выход |
|
P3.0 |
Последовательные данные приемника - RxD |
вход |
|
|
P3.1 |
Последовательные данные передатчика - TxD |
выход |
|
|
P3.2 |
Вход внешнего прерывания 0- INТ0 |
вход |
|
|
P3.3 |
Вход внешнего прерывания 1- INTI |
вход |
|
|
P3.4 |
Вход таймера/счетчика 0: - Т0 |
вход |
|
|
P3.5 |
Вход таймера/счетчика 1: - Т1 |
вход |
|
|
P3.6 |
Выход стробирующего сигнала при |
выход |
|
|
записи во внешнюю память данных: - WR |
|||
|
P3.7 |
Выход стробирующего сигнала при чтении из внешней памяти данных - RD |
выход |
|
|
18 19 |
BQ2 BQI |
Выводы для подключения кварцевого резонатора. |
выход вход |
|
20 |
0 В |
Общий вывод |
|
|
21-28 |
P2.0-P2.7 |
8-разрядный двунаправленный порт Р2. Выход адреса А8-А15 в режиме работы с внешней памятью. В режиме проверки внутреннего ПЗУ выводы Р2.0 - Р2.6 используются как вход адреса А8-А14. Вывод Р2.7 -разрешение чтения ПЗУ: - Е |
вход/ выход |
|
29 |
PME |
Разрешение программной памяти |
выход |
|
30 |
ALE |
Выходной сигнал разрешения фиксации адреса. При программировании РПЗУ сигнал: - PROG |
вход/ выход |
