Основные методы производства волоконных световодов

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

кафедра ЭТТ

РЕФЕРАТ на тему:

«Oсновные методы производства волоконных световодов»

МИНСК, 2008

Одномодовые световоды. Многомодовые световоды с и ступенчатым профилем. Волоконные световоды со специальными свойствами. Полимерные световоды.

По назначению волоконные световоды можно разделить на пять основных групп:

    Одномодовые световоды для скоростных систем передачи и фазовых волоконно-оптических датчиков (ВОД). Эти световоды отличаются предельно низкими потерями (0,2 ... 1 дБ/км) и широкой полосой пропускания (1 ...100 ГГц-км).Сюда же можно отнести волокна с сохранением поляризации, необходимые для целого ряда датчиков и перспективных систем передачи с когерентным приемом. Типичные размеры световодов первой группы: диаметр сердцевины 5... 10 мкм, оболочки 125 мкм, числовая апертура 0,15 ... 0,2.

    Многомодовые световоды с градиентным профилем показателя преломления, предназначенные для использования в системах передачи нарасстояния в несколько километров с полосой пропускания 100 ... 1000 МГц-км. Потери в таких волокнах лежат в пределах 0,5 ... 5 дБ/км, стандартные размеры: диаметр сердцевины 50 мкм, оболочки 125 мкм, типичное значение числовой апертуры около 0,2.

    Многомодовые световоды со ступенчатым профилем показателя преломления, предназначенные для использования в локальных сетях, объек­товых системах передачи и различных ВОД, с весьма умеренной полосой пропускания (10... 100МГц-км) и потерями 3 ... 10 дБ/км. Такие световоды имеют повышенную числовую апертуру (0,3 ... 0,6) и диаметр сердцевины 80 ... 400 мк, допускающие эффективное сопряжение с дешевыми и надежными источниками излучения.

    Волоконные световоды со специальными свойствами, к которым относятся волокна целевого назначения для датчиков и других волоконно-оптических функциональных устройств: лазерные волокна (см. гл. 5), активированные редкоземельными ионами, волокна с пьезоэлектрической или магнитострикционной оболочкой и т. п.

    Полимерные световоды со ступенчатым или градиентным профилем показателя преломления, отличающиеся высокой гибкостью, прочностью и низкой стоимостью. Область их применения ограничивается высокими потерями (100…500 дБ/км), поэтому используются они для передачи данных внутри ЭВМ, в роботах,в автомобильных датчиках и т. п.

6. Волокна для среднего ИК диапазона (Х — 2 ... 50 мкм) со сверхнизкими потерями.

Световоды первой, второй и отчасти третьей групп имеют одинаковую композицию и изготавливаются из кварцевого стекла, легированного различными добавками, изменяющими показатель преломления в нужную сторону. Кварцевое стекло имеет высокие однородность и чистоту, что обусловливает малые потери на рассеяние и поглощение (см. § 4.6), отличается высокой температурой плавления, химической и радиационной стойкостью. Технология производства высококачественных кварцевых во­локон, как будет видно ниже, достаточно сложна, но доведена до промышленного уровня, обеспечивающего массовый выпуск без снижения качества.

Требования к характеристикам световодов третьей и четвертой групп не являются предельно жесткими, поэтому они изготавливаются из более дешевых материалов (многокомпонентные стекла) и по более простой технологии. Производство полимерных волокон является самым простым и дешевым в рассматриваемом ряду. Производство волокон шестой группы требует освоения новых материалов и технологий и находится в лабораторной стадии.

Наиболее распространенные в мировой практике способы изготовления высококачественных кварцевых волоконных световодов являются разновидности процесса химического осаждения основного стеклообразующего окисла SiO>2> и легирующих окислов из парогазовой смеси CVD процесса (Chemical Vapour Deposition). Галоиды кремния, германия, бора, фосфора и т. п., входящие в состав парогазовой смеси, при высокой температуре реагируют с кислородом:

SiCl>4 >+ O>2> => SiO>2> + 2Cl>2>

GeCl>4> + O>2> => GeO>2> +2Cl>2 >(1)

4BBr>3> + 3O>2> => 2B>2>O>3> + 6Br>3>

4POCl>3> + 3O2>2> => 2P>2>O>5> + 6Cl>2 >

В результате реакции образуется мелкодисперсная масса, напоминающая белую сажу, которая после прославления превращается в прозрачное стекло, содержащее около 90 % SiO>2>. Добавки легирующих окислов меняют коэффициент преломления в нужную сторону в соответствии с зависимостями. Содержание добавок в стекле регулируется в ходе процесса путем изменения состава парогазовой смеси галоидов, концентрации ее компонентов. Из рисунка 1 видно, что добавки окислов германия и фосфора повышают показатель преломления стекла, а добавка окиси бора снижает его.

Рисунок 1. Влияние легирующих окислов на коэффициент преломления

Минимальными потерями в области 1,3 и 1,5 мкм обладают кварцевые стекла, не содержащие бора, поэтому в последние годы в качестве присадки, снижающей показатель преломления, используется фтор, образующийся при окислении фреона CCl>2>F>2> или фтористого углерода СF>4>. Естественно, что исходные компоненты процесса CVD должны быть высокой химической чистоты.

Во всех разновидностях процесса CVD производство волоконных световодов разделяется на две основные стадии. В первой стадии — изготовлении заготовки для вытяжки волокна — проявляются различия перечисленных вариантов, тогда как вторая стадия — вытяжка волокна из заготовки — одинакова по технологии и оборудованию для всех вариантов. Параметры заготовки во многом определяют характеристики волоконного световода, вытянутого из нее. Тип световода — одномодовый, многомодовый градиентный или ступенчатый — полностью определяется профилем показа­теля преломления заготовки. Все варианты процесса CVD позволяют организовать гибкое производство с быстрой перестройкой с одного типа световода на другой. Рассмотрим подробнее наиболее распространенный в настоящее время технологический метод.

Модифицированный процесс EVD (MCVD)

В этом способе заготовка изготавливается осаждением стеклообразующих окислов на внутреннюю поверхность кварцевой опорной трубы. Установка для производства заготовок методом MCVD схематически изображена на рисунке 2. В ней можно выделить три основных функциональных блока: блок формирования парогазовой смеси, тепломеханический станок, систему управления и контроля параметров процесса. Первыми операциями при производстве являются контроль и отбор опорных кварцевых труб, которые при вытяжке трансформируются в оболочку волоконного световода. Типовые размеры опорных труб: внешний диаметр 20 ... 25 мм, внутренний диаметр 16 ... 20 мм, длина около 1 м.

Опорная труба помещается в тепломеханический станок, в котором она вращается вокруг продольной оси со скоростью порядка 60 об/мин. Вдоль вращающейся опорной трубы со скоростью 20 см/мин перемещается кислородно-водородная горелка. В начале процесса производится полировка трубы в пламени горелки при температуре около 1600 "С, при которой оплавляются имеющиеся микротрещины. Парогазовая смесь образуется при прокачке газа — носителя (кислорода или инертных газов) через смесители, заполненные жидкими галоидами кремния, германия и т. п. Состав смеси и за­кон применения состава во времени в ходе процесса MCVD зависят от типа изготавливаемого световода (одномодовый, градиентный, ступенчатый) и формируется под управлением ЭВМ по заданной программе

Рисунок 2. Установка для производства заготовок методом MCVD:

1 - смеситель с жидким SiСl>2>; 2 - один из смесителей с легирующим галоидом; 3—вентили; 4—опорная трубка; 5—вращающиеся патроны; б—кислородно-водородная горелка; 7—система откачки и очистки продуктов реакции

Парогазовая смесь поступает внутрь опорной трубки, и в горячей зоне с температурой 1500 ...1700 °С, перемещающейся вдоль трубки вместе с движением горелки, происходит осаждение окислов 5Юг, СеО>2> и других в виде ультрачистого мелкодисперсионного порошка. При последующем дви­жении горелки вдоль трубки порошок проплавляется, превращаясь в слой стекла толщиной 1 ... 10 мкм. Легированное кварцевое стекло, получающееся в результате осаждения, является исключительно чистым в силу высокой чистоты исходных компонентов. Кроме того, в процессе MCVD происходит химическая осушка реагирующих материалов и осаждаемых слоев путем реакции

2Н>2>О + 2С1>2> => 4НС1 + О>2> (2)

Хлор всегда присутствует в парогазовой смеси как продукт реакции окисления тетрахлоридов кремния и германия. В результате осажденное стекло содержит значительно меньшее число гидроксильных ионов ОН, чем опорная труба. По этой причине потери на поглощение в используемых спектральных диапазонах в осажденном стекле существенно меньше, чем в опорной трубе, и для снижения этих потерь в световоде в заготовке формируется внутренняя оболочка. Для этого первые несколько слоев (около 20) делаются с показателем преломления, равным показателю преломления трубы или несколько меньшим. Парогазовая смесь, вводимая в трубы, во время осаждения этих слоев содержит пары SiCl>4> с добавкой ВВr>3>, что предпочтительнее фреона. Последующие слои формируют сердцевину будущего световода. Для градиентных световодов показатель преломления увеличивается от слоя к слою по заданному закону, близкому к параболическому; заготовки для волокон со ступенчатым профилем имеют однородную сердцевину с показателем преломления большим, чем в оболочке. Общее число слоев в сердцевине обычно равно 50 ... 80.

Как правило, для повышения показателя преломления используется только GeО>2>, однако температура осаждения его велика и, чтобы исключить деформацию опорной трубы, температуру осаждения снижают добавкой в парогазовую смесь РОСl>3>. Поскольку наличие в стекле окисла Р2О5 увеличивает поглощение в диапазоне длин волн 1,5 ... 1,7 мкм (поглощение на ионах Р—ОН), его концентрация не должна превышать 0,2% молярных. При этом температура осаждения снижается до 1650 °С.

После осаждения заданного программой количества слоев температура горячей зоны увеличивается до 1900 ... 2100 "С, труба размягчается и «схлопывается» под действием поверхностных сил, превращаясь в сплошной стеклянный цилиндр-заготовку. В сечении заготовка представляет собой увеличенную в 100 ... 300 раз структуру волоконного световода с соответствующим профилем показателя преломления.

Специфика процесса MCVD такова, что профиль показателя преломления заготовки всегда отличается от желаемого по двум причинам. Первая состоит в том, что показатель преломления каждого слоя постоянен, поэтому профиль его в заготовке есть ступенчатая аппроксимация заданной функции. Вторая вызвана тем, что при температуре схлопывания, достаточно высокой: 1900...2100 °С, последние слои частично испаряются, причем скорость испарения ОеСЬ выше, чем скорость испарения 5Ю2- В результате в профиле показателя преломления заготовки в центре ее образуется провал, который сохраняется и в волокне (рисунок 2).

Даже из приведенного здесь краткого описания процесса следует, что эффективное производство заготовок для высококачественных световодов с высокой воспроизводимостью параметров возможно только при условии полной автоматизации процесса. На рисунке 3 схематически изображена обобщенная по публикациям система управления процессом MCVD. Система предназначена для управления рядом установок, производящих одновременно заготовки для световодов различныхтипов. Центральный компьютер с общесистемными полномочиями связан с местными микропроцессорами на каждой установке. К местным микропроцессорам с локальными полномочиями подключены контроллеры, управляющие параметрами процесса: составом и скоростью потока парогазовой смеси, вращением опорной трубы, скоростью движения горелки вдоль трубы, температурой в горячей зоне трубы, откачкой и очисткой продуктов реакции. Задание на каждую установку вводится через центральный компьютер, через него же выводится информация о ходе процесса на каждой установке. Система является очень гибкой и быстро перестраиваемой.

Гибкость процесса MCVD позволяет использовать его для производства волоконных световодов, сохраняющих поляризацию. Изготовление заготовки для такого волокна ведется по следующей программе: при осаждении первых 50 слоев, соответствующих внутренней оболочке, опорная труба с интервалом в 1 ... 2 с поворачивается на 180 ° вокруг продольной оси, затем в обычном режиме при равномерном вращении трубы вокруг оси осаждаются слои с повышенным показателем преломления, формирующие сердцевину. При схлопывании анизотропные напряжения во внутренней

Рисунок 2. Профиль показателя преломления волокна, изготовленного по методу MCVD

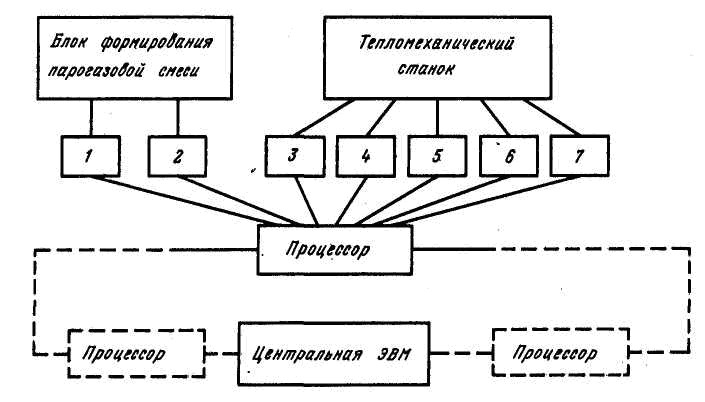

Рисунок 3. Схема управления процессом производства по методу МСУЭ:

1 — контроллер состава смеси; 2—контроллер скорости потока смеси; 3 — контроллер вращения опорной трубы; 4 — контроллер движения горелки; 5 — контроллер температуры горячей зоны; 6 — контроллер управления горелкой; 7 — контроллер откачки и очистки продуктов реакции оболочке, которая получается эллиптической в сечении (рисунок 4.35), приводят к двулучепреломлению в сердцевине заготовки, а затем после вытяжки — ив сердцевине волокна.

Заготовки, изготовленные по методу МСУБ, обладают чрезвычайно высокими показателями по геометрическим, механическим и оптическим параметрам. Гибкость этого метода очевидна: на одном технологическом оборудовании путем изменения программы он позволяет производить заготовки для волокон разных типов (одномодовых, одномодовых с сохранением поляризации, многомодовых градиентных и ступенчатых). Именно поэтому этот процесс доведен до высокого промышленного уровня и используется для массового производства во всем мире. Однако ему присущи и недостатки, главные из которых низкая эффективность использования галоидов (порядка 40 ... 60%) и сравнительно малая скорость осаждения (0,25 ... 0,5 г/мин).

Принципы и особенности построения ВОПС (волоконно-оптической системы передач).

С точки зрения проектировщиков ВОСП выбор и получение оптимального типа волокна является критическим, но не завершающим этапом в сложном процессе изготовления оптического кабеля. После вытяжки волокна технологам приходится решать ряд сложных проблем, чтобы в процессе заделки волокна в кабель не были ухудшены характеристики волокна, а также, чтобы эти характеристики не подвергались заметной деградации в процессе прокладки и эксплуатации ВОСП.

Волокно является исходным продуктом для скрутки кабеля искомой конструкции. Кабели разных типов в зависимости от областей применения могут иметь от 1 до 144 волокон, которые либо укладываются в спиральные пазы или канавки, либо заливаются в сердечник кабеля вместе с упрочняющими и токоведущими элементами. Для изготовления кабелей традиционного типа, т.е. цилиндрических, используются крутильные машины, похожие на аналогичные устройства в традиционном кабельном производстве. При изготовлении ленточных кабелей технология иная и более напоминает процесс изготовления электрических проводников ленточной формы. Сечения некоторых типов кабелей показаны на рисунке 4.

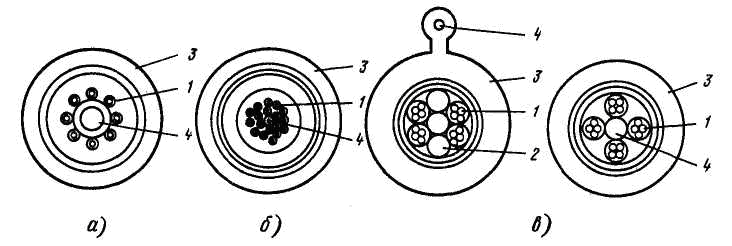

Рисунок 4. Сечение кабелей:

а—повивная скрутка; б—многоповивная скрутка; в—пучковая скрутка; 1 —оптическое волокно; 2 — промежуточный корд; 3 — оболочка кабеля; 4 — упрочающий элемент
