Многоканальные системы электросвязи
Министерство образования
Сибирский Государственный университет телекоммуникаций и информатики
Лабораторная работа № 1
по «Многоканальным системам электросвязи»
проверила: Соломина Елена Геннадьевна
«__» _________ 2008 года
составил: студент группы ЭДВ 075
Орлов Александр Сергеевич
2008г
Содержание:
Содержание: 2
Преобразователи частоты 3
Простейший модулятор 3
Балансный модулятор 5
Двойной балансный модулятор 7
Простой активный модулятор 9
Активный балансный модулятор 11
Активный двойной балансный модулятор 13
Преобразователи частоты
Цель работы:
Экспериментальное исследование основных параметров и характеристик схем модуляторов многоканальных систем передач.
Простейший модулятор

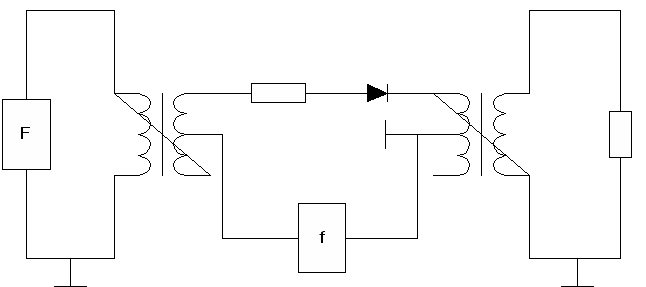

Схема

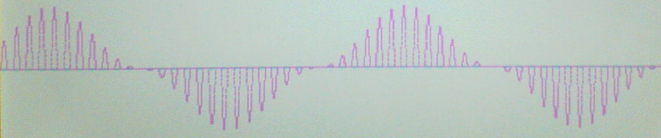

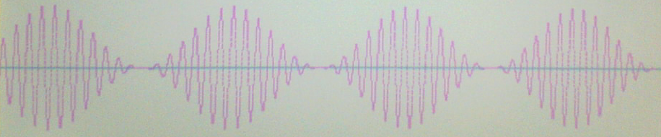

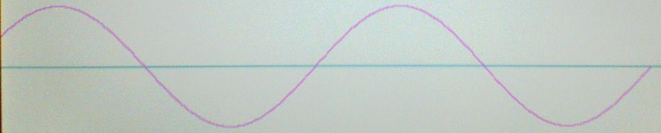

Временные диаграммы напряжения:

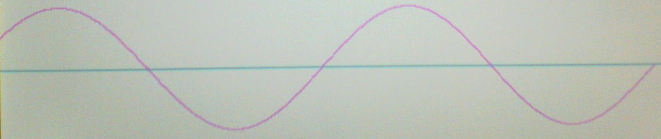

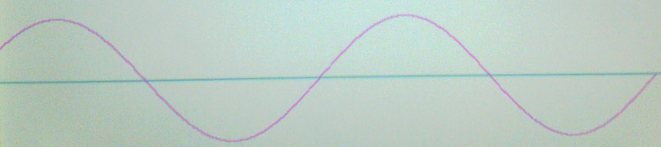

На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц, внутренне сопротивление генераторов сигнала и сопротивление нагрузки модуляторов приняты равным 600 Ом.
|
f, кГц |
Рвых, дБ |
|
F = 8 |
-18,37 |
|
f = 64 |
-5,22 |
|
f + F = 72 |
-21,75 |
|
f – F = 56 |
-22,62 |
|
f – 2F = 48 |
-56,55 |
|
f + 2F = 80 |
-56,55 |
|
f – 3F = 40 |
-78,30 |
|
f + 3F = 88 |
-78.30 |
|
3f + F = 200 |
-33,05 |

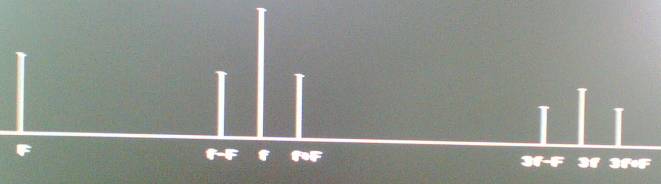

Спектральный состав тока на выходе модулятора:
1.3. Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а также уровень модулирующего колебания P(f) = -3 дБ, найти рабочее затухание модулятора.
αр = Р>вх> – Pвых = -3 – (-18,37) = 15,37 дБ
Балансный модулятор
1
.

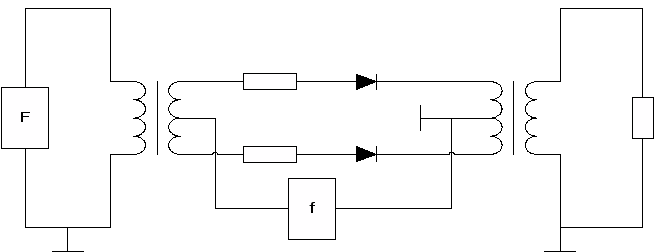

Схема
1.1.Временные диаграммы напряжения:

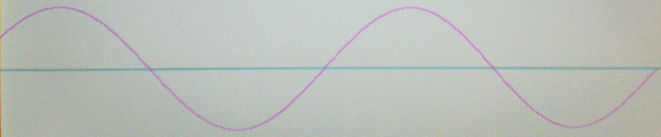

На входе

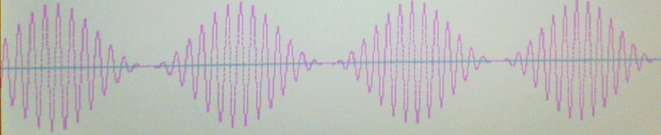

На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
|
F, кГц |
Р>вых>, дБ |
|
F = 8 |
-17,40 |
|
f = 64 |
-36,54 |
|
F + f =72 |
-20,45 |
|
F – f = 56 |
-21,75 |
|
F – 2f = 48 |
-54,81 |
|
F + 2f = 80 |
-55,25 |
|
F – 3f = 40 |
-73,85 |
|
F + 3f = 88 |
-76,56 |
|
3F + f = 200 |
-31,32 |
|
3F – f = 184 |
-30,45 |

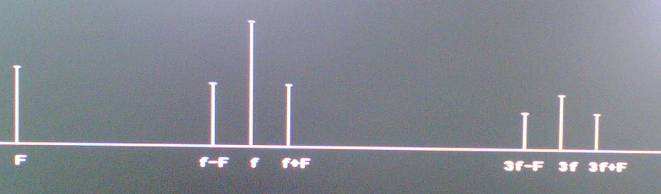

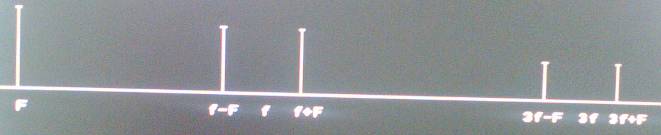

Схема спектрального состава тока на выходе модулятора:
3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, найти рабочее затухание модулятора.
αр = Р>вх> – Pвых = -3 – (-17,40)= 14,40 дБ
Двойной балансный модулятор

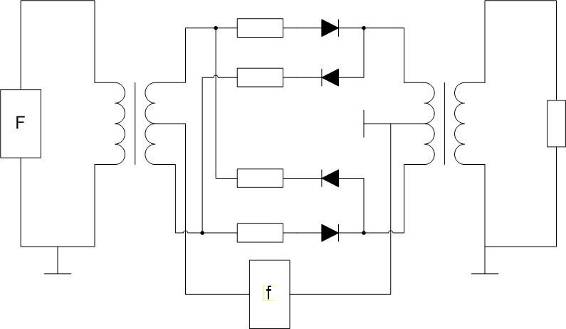

1. Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
|
F, кГц |
Р>вых>, дБ |
|
F = 8 |
-67 |
|
f = 64 |
-41,76 |
|
F + f = 72 |
-14,79 |
|
F – f = 56 |
-14,79 |
|
F – 2f = 48 |
-47,85 |
|
F + 2f = 80 |
-48,72 |
|
F – 3f = 40 |
-69,60 |
|
F + 3f = 88 |
-72,21 |
|
3F + f = 200 |
-26,55 |
|
3F – f = 184 |
-26,10 |

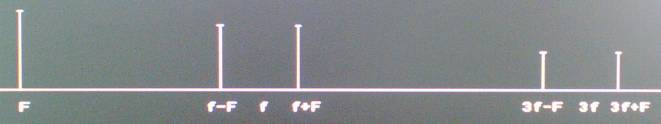

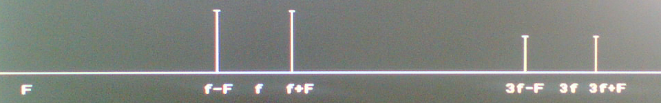

Схема спектрального состава тока на выходе модулятора:
1.3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, находим рабочее затухание модулятора.
αр = Р>вх> – Pвых = -3 – (-67) = 64 дБ
Простой активный модулятор
Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
|
F, кГц |
Р>вых>, дБ |
|
F = 8 |
-13,05 |
|
f = 64 |
-5,22 |
|
F + f = 72 |
-15,66 |
|
F – f = 56 |
-15,66 |
|
F – 2f = 48 |
-48,46 |
|
F + 2f = 80 |
-45,98 |
|
F – 3f = 40 |
-57,85 |
|
F + 3f = 88 |
-54,37 |
|
3F + f = 200 |
-26,10 |
|
3F – f = 184 |
-26,10 |
Схема спектрального состава тока на выходе модулятора:
1.3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.
αр = Р>вх> – Pвых = -9 – (-13,05) = 4,05 дБ
Активный балансный модулятор
1. Схема
1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
|
F, кГц |
Р>вых>, дБ |
|
F = 8 |
-7,83 |
|
f = 64 |
-29,58 |
|
F + f = 72 |
-9,57 |
|
F – f = 56 |
-9,57 |
|
F – 2f = 48 |
-36,54 |
|
F + 2f = 80 |
-37,41 |
|
F – 3f = 40 |
-58,29 |
|
F + 3f = 88 |
-53,94 |
|
3F + f = 200 |
-20,88 |
|
3F – f = 184 |
-20,01 |
Схема спектрального состава тока на выходе модулятора:
1.3.Определение рабочего затухания модулятора.
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.
αр = Р>вх> – Pвых = -9 – (-7,83) = -1,17 дБ
Активный двойной балансный модулятор

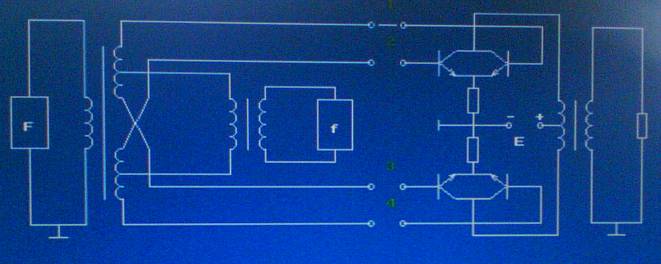

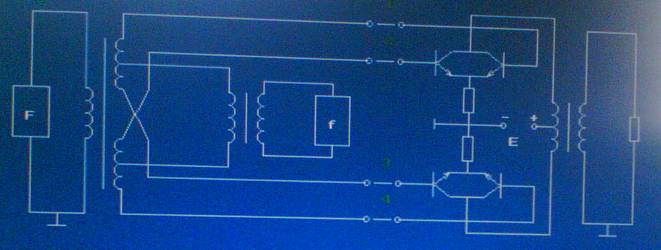

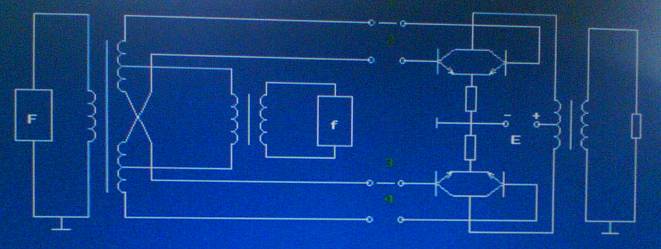

1. Схема

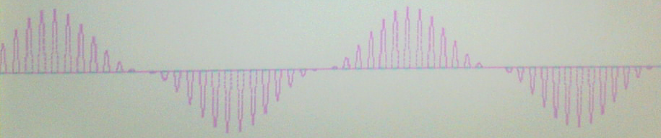

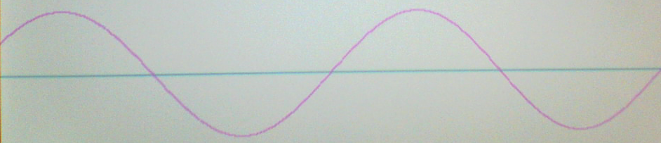

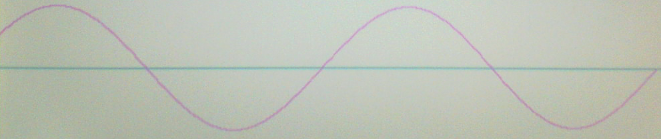

1.1. Временные диаграммы напряжения:
На входе
На выходе
1.2. Измерение спектрального состава тока в различных точках схемы.
На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.
|
F, кГц |
Р>вых>, дБ |
|
F = 8 |
-9,57 |
|
f = 64 |
-27,84 |
|
F + f = 72 |
-4,35 |
|
F – f = 56 |
-4,35 |
|
F – 2f = 48 |
-34,80 |
|
F + 2f = 80 |
-34,80 |
|
F – 3f = 40 |
-45,24 |
|
F + 3f = 88 |
-45,24 |
|
3F + f = 200 |
-22,62 |
|
3F – f = 184 |
-23,49 |

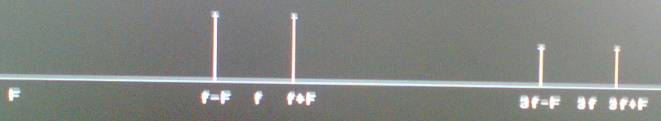

Схема спектрального состава тока на выходе модулятора:
Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -9 дБ, находим рабочее затухание модулятора.
αр = Р>вх> – Pвых = -9 – (-9,57) = 0,57 дБ
