Частотные фильтры электрических сигналов (пассивные)

Министерство образования и науки Российской Федераций

ВСЕМИРНЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ

ОТЧЕТ

по лабораторной работе №2

по курсу «Электроника»

Частотные фильтры электрических сигналов (пассивные)

ВТУ 220200.62 6008.18 О

Руководитель

___________Коротченко Ю.И.

«___»_______________2008 г.

Исполнитель

студент гр. АУП 3/5-05

_____________ Сулейманов З.Г.

«___»_______________2008 г.

Оренбург 2008

Содержание

Введение

      Цель и задачи

      Лабораторный стенд

      Расчет параметров элемента фильтра по исходным данным

      Модель схемы исследования фильтра с указанием параметров элемента

      Таблица экспериментальных данных

      График АХЧ фильтра построенный на основе экспериментальных данных

      Выводы

Список использованных источников

Введение

В качестве компьютерной среды изучения основ электроники и вычислительной техники нами выбрана система Electronics Workbench, разработанная фирмой Interactive Image Technologies. Особенностью системы является наличие контрольно-измерительных приборов, по внешнему виду и характеристикам приближенных к их промышленным аналогам. Система легко усваивается и достаточно удобна в работе.

Программа Electronics Workbench позволяет моделировать аналоговые, цифровые и цифро-аналоговые схемы большой степени сложности. Имеющиеся в программе библиотеки включают в себя большой набор широко распространенных электронных компонентов.

Возможность изменения цвета проводников позволяет сделать схему более удобной для восприятия. Можно отображать различными цветами и графики, что очень удобно при одновременном исследовании нескольких зависимостей. Стандартный интерфейс Windows Программа Electronics Workbench использует стандартный интерфейс Windows, что значительно облегчает её использование. Интуитивность и простота интерфейса делают программу доступной любому, кто знаком с основами использования Windows.

Программа предполагает овладение необходимыми правилами и приёмами работы с ней.

1 Цель и задачи

Цель: Исследовать пассивные фильтры электрических сигналов.

Задачи:

    разработать структурную схему лабораторного стенда для измерения амплитудно-частотных характеристик (АЧХ) фильтров электрических сигналов;

    рассчитать параметры элементов фильтра на основе исходных данных .

Исходные данные:

моделирование RC- фильтра Г структуры, ФНЧ;

частота срезов f>c>=1.9 кГц;

R=2.5 кОм;

С=?

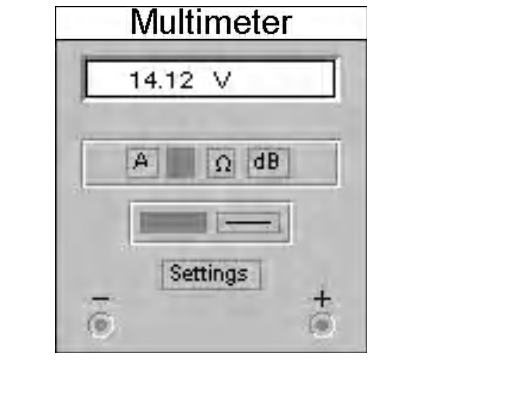

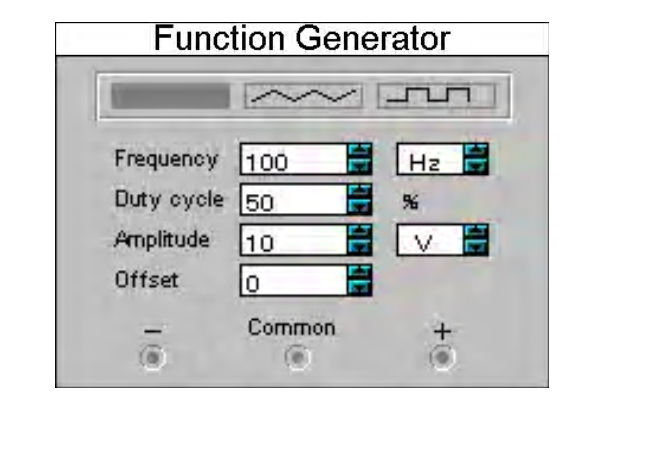

2 Лабораторный стенд

ФГ

Ф

ММ



V


ФГ- функциональный генератор

Ф- фильтр

ММ- мультиметр

V- вольтметр

3 Расчет параметров элемента фильтра по исходным данным

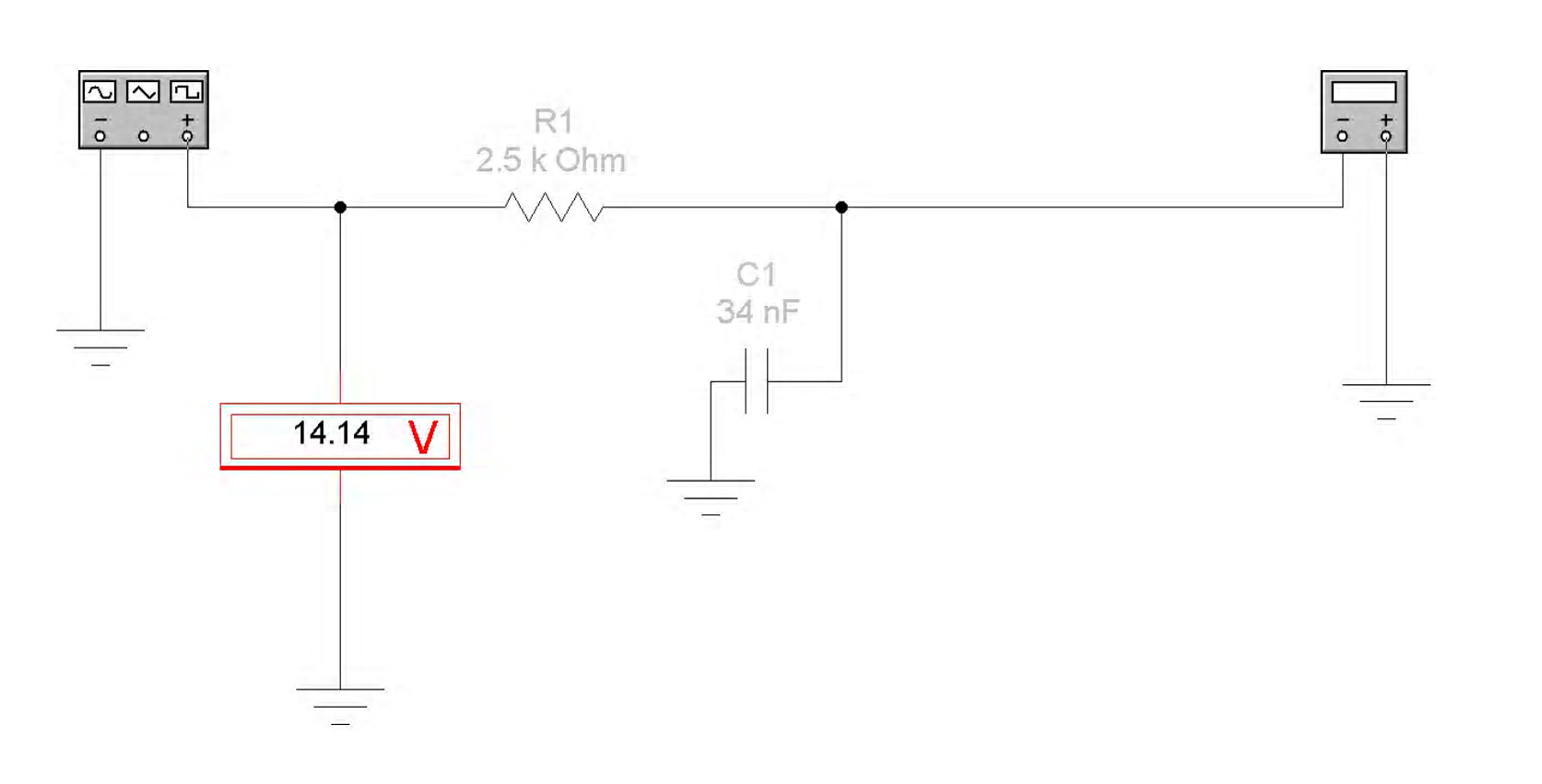

4 Модель схемы исследования фильтра с указанием параметров элемента

5 Таблица экспериментальных данных

f

U>вх>

U>вых>

К>n>

100 Гц

14,1

14,1

1

500 Гц

14,1

13,7

0,97

1 кГц

14,1

12,4

0,88

2 кГц

14,1

9,6

0,68

3 кГц

14,1

7,4

0,52

5 кГц

14,1

4,9

0,35

7 кГц

14,1

3,6

0,26

10 кГц

14,1

2,6

0,18

20 кГц

14,1

1,3

0,09

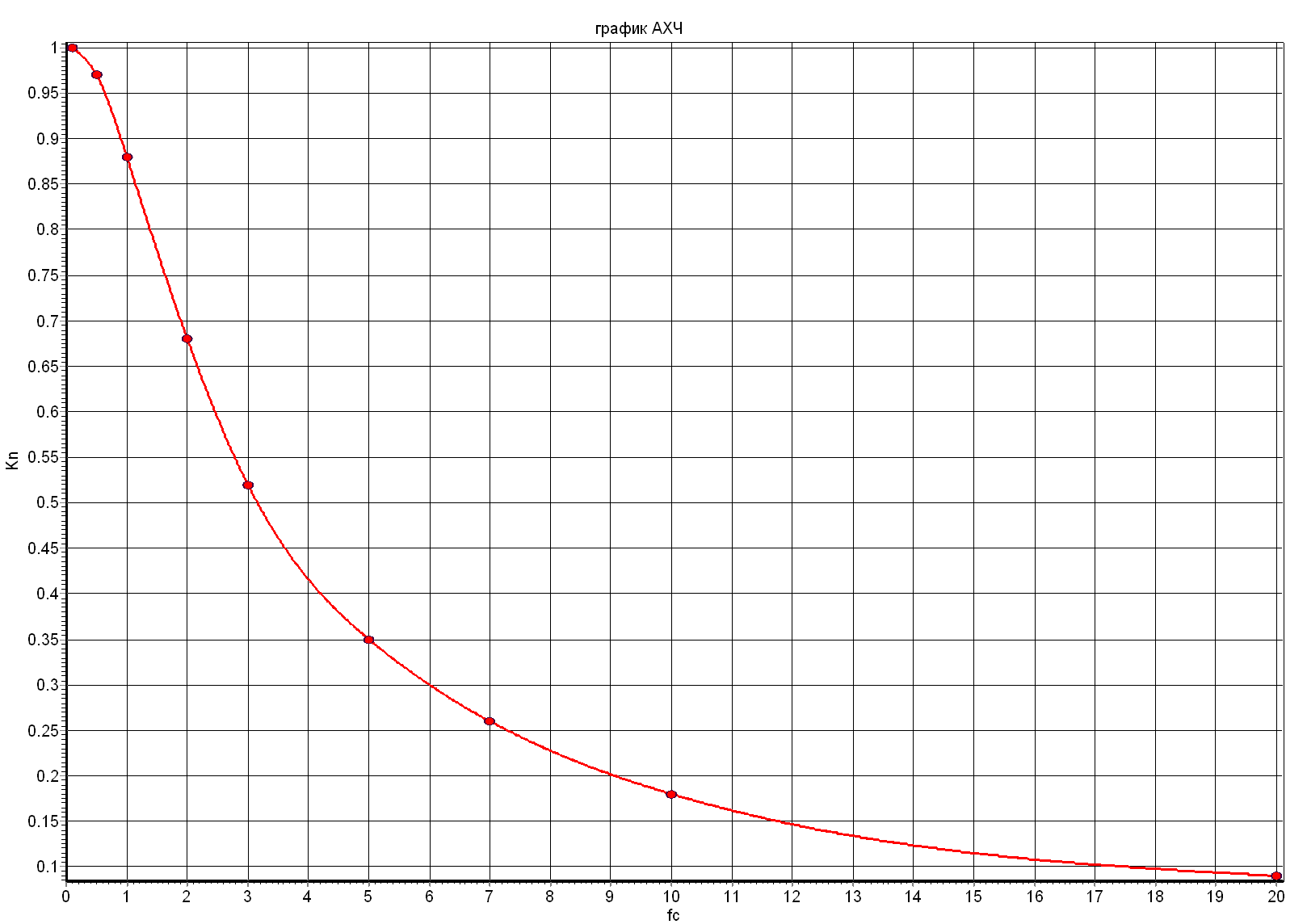

6 График АХЧ фильтра построенный на основе экспериментальных данных

7 Выводы

Данная лабораторная работа научила нас пользоваться приложением Electronics Workbench раскрыла её возможности.

    Лабораторную работу можно использовать как практическое руководство по исследованию электронных схем на компьютере с помощью программы Electronics Workbench. Работа научила пользоваться виртуальными измерительными приборами. Рассчитали параметры элементов фильтра, разработали структурную схему лабораторного стенда для измерения амплитудно-частотных характеристик фильтров электрических сигналов.

Список использованных источников

    Ю.И. Коротченко. «Частотные фильтры электрических сигналов: пассивные фильтры»: Практическое руководство по выполнению расчетно-графической работы. Оренбург 2005.-24 с.

    Гусев И.Г., Гусев В.М. Электроника: Учебное пособие. - М.: Высш.шк., 1991.- 662 с.

    Лачин В.И., Савелов Н.С. Электроника: Учебное пособие. - Ростовн/Д.: Феникс, 2002. – 576 с.

    ГОСТ 2.701-84 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению. – Взамен ГОСТ 2.701-76. Введен 01.07.1985. – М.: Издательство стандартов, 1985. – 16 с.

    СТП 101-00. Общие требования и правила оформления выпускных квалификационных работ, курсовых проектов (работ), отчетов по РГР, по УИРС, по производственной практике и рефератов. - Взамен СТП 2069022.101-88, СТП 2069022.102-93, СТП 2069022.103-92, СТП 2069022.105-95, СТП2069022.108-93. Введен 25.12.2000. – Оренбург: ОГУ, 2000. – 62 с.
